项目要解决什么问题

设想一个装修公司的需求：拿到一张仓储空间的整体效果图，要在图上标出「办公区」「休息区」「入口门厅」等位置，每个位置配一张实拍照片和一段文字说明，最后做成一个网页发给客户 —— 客户点哪块区域，就看到那块区域的照片和介绍。

这个需求有两个特点决定了技术选型：

1. 标注工作是一次性的，由设计师在本机完成，需要图形界面（拖拽、点击、即时预览）
2. 成果要交付给客户，客户不会装 Python，最好是双击就能看的网页

于是自然分成两半：

部分	技术栈	职责
编辑器	Python + wxPython	图形化标注，产出结构化数据
展示页	静态 HTML + JS + CSS	消费数据，渲染交互

中间用一个 JSON 作为契约。整个项目约 950 行，没有任何第三方运行时依赖（不用 three.js、不用打包工具），发布产物纯静态、可离线打开。

本文剖析这两部分的实现，重点分析几个关键技术节点是怎么落地的。

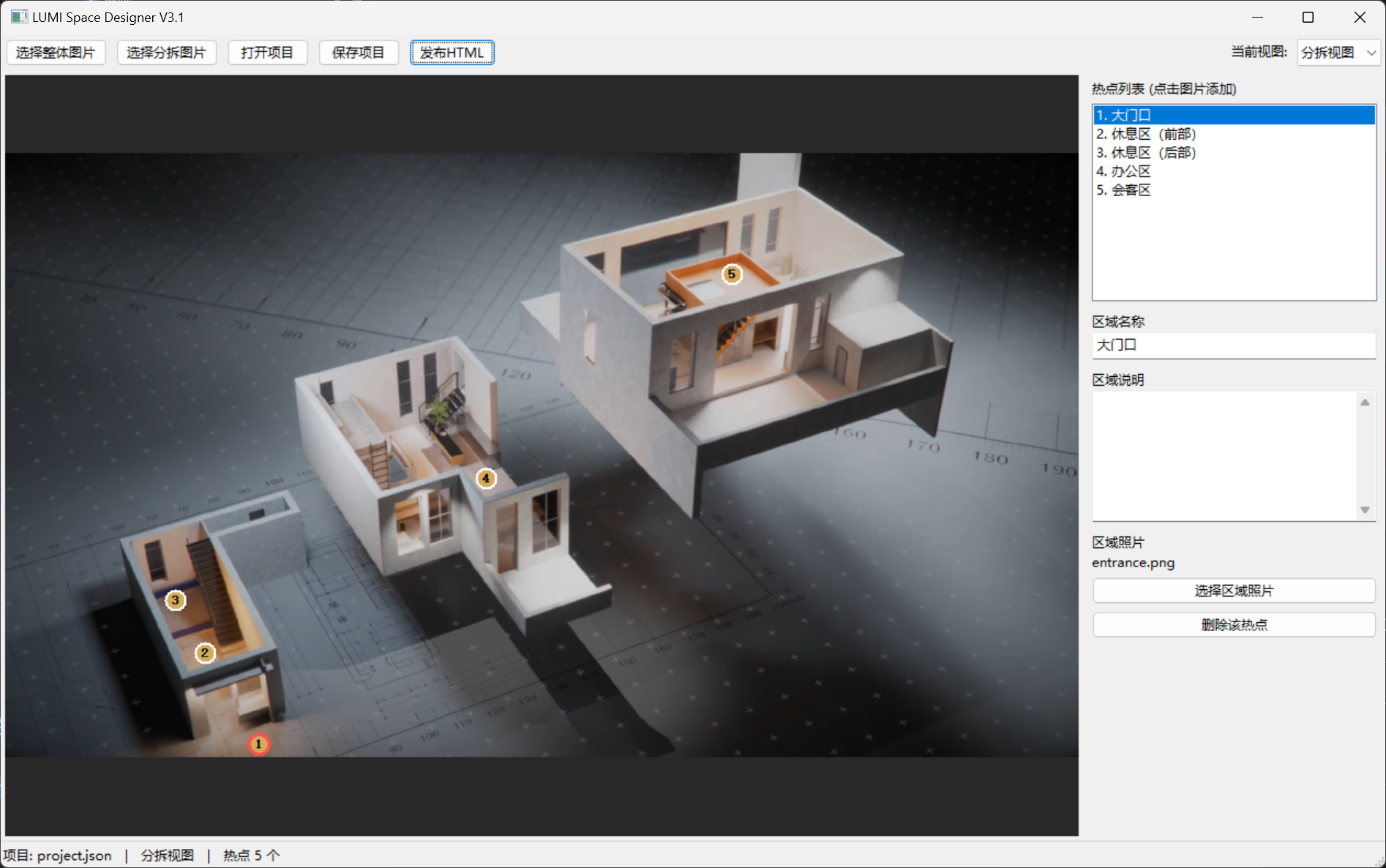

“C:\myApp\LUMI_Space_Designer_V3_1\LUMI_Space_Designer_V3_1_Complete\editor\lumi_designer.py”

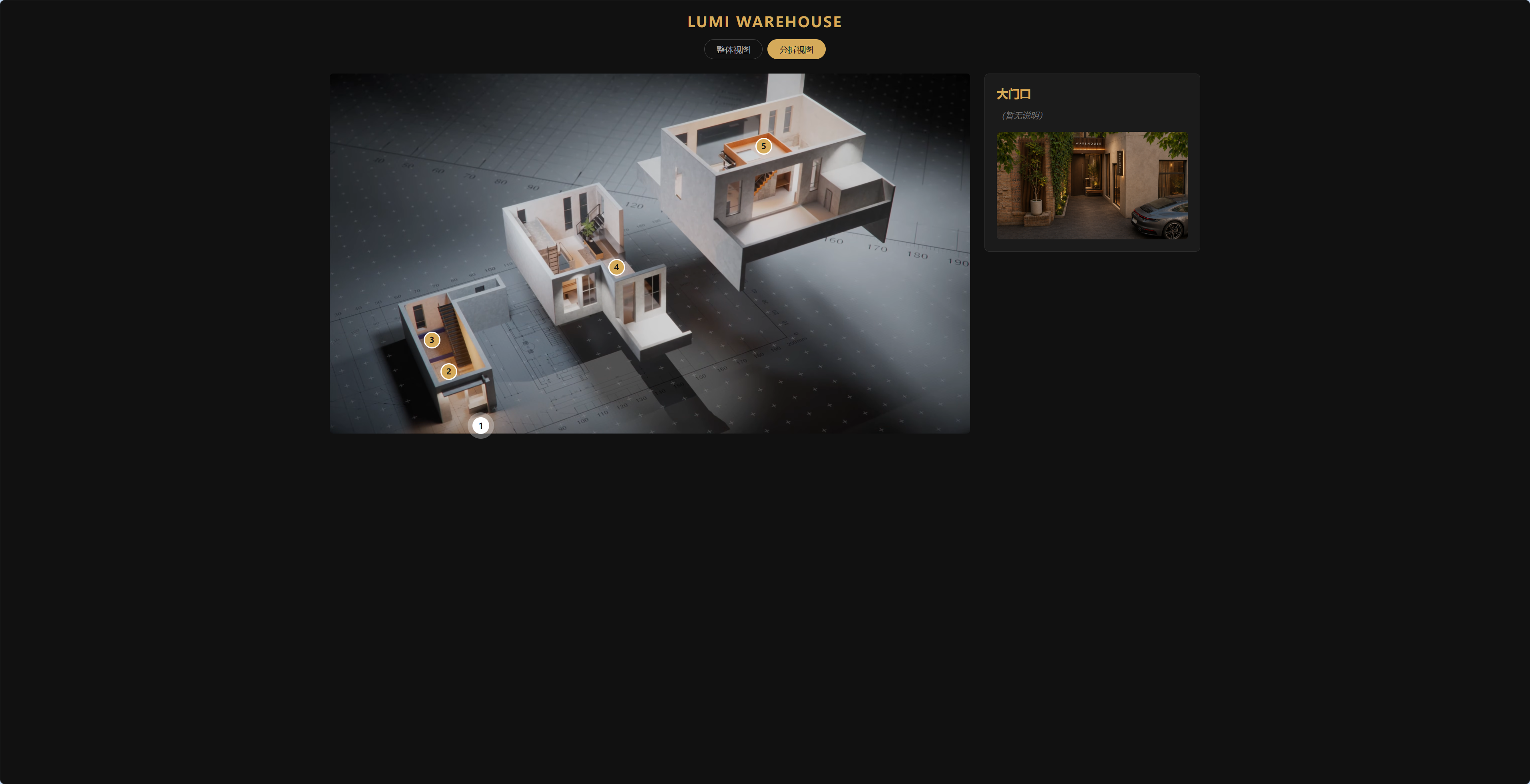

“C:\myApp\LUM_Test\LUMI_Showroom\index.html”

---

一、整体架构与数据契约

1.1 数据结构

一切从数据结构开始。项目文件长这样：

def new_project():
    return {
        "projectName": "LUMI WAREHOUSE",
        "views": {
            "overview": {"image": "", "hotspots": []},
            "exploded": {"image": "", "hotspots": []},
        },
    }

单个热点：

{
    "name": "办公区",
    "x": 0.28,               # 归一化坐标
    "y": 0.42,
    "image": "...office.png",
    "description": "玻璃隔断，6个工位",
}

这里有两个设计决定值得说明。

为什么用 views 而不是一个扁平的 hotspots 数组？

因为业务上存在「整体视图」和「分拆视图」两张图（分拆图是把建筑按楼层／结构层炸开的示意图），两张图上的标注点位置完全不同，必须各自独立成套。把视图作为数据结构的一级维度，后面无论是编辑器切换还是网页切换，都只是换一个 key 的事：

def current_view(self):
    return self.project["views"][self.view]

def hotspots(self):
    return self.current_view()["hotspots"]

编辑器里所有涉及热点的代码都通过 self.hotspots() 访问，不直接碰 self.project。切视图时只改 self.view 这一个字段，其余逻辑零改动。

为什么 x/y 是 0–1 的小数而不是像素？

这是整个项目最关键的技术决定，下一节详细展开。

1.2 编辑期路径 vs 发布期路径

项目文件里存的是绝对路径（方便设计师在本机反复修改），但发布出去的网页必须用相对路径（否则换台电脑图片全裂）。这个转换发生在发布阶段，不污染编辑期的数据。

后面第四节会看到这个转换的完整实现。

---

二、核心技术点：坐标归一化

2.1 问题：像素坐标是不可移植的

假设用像素记录位置，会发生什么？

编辑器里，一张 2048×1152 的图要显示在一个 800×600 的面板上，必然经过缩放。你在缩放后的图上点击，拿到的是面板坐标；而图片的真实像素位置是另一套数字。

到了网页端，CSS 这样写让图片自适应：

#overview{
  display:block;
  max-width:100%;
  height:auto;
  border-radius:6px;
}

图片宽度随浏览器窗口变化。如果热点用 left: 512px 定位，窗口一缩放，图片变小了，热点还钉在 512px 处 —— 标记和图片彻底脱节。

根因是：像素永远相对于某个具体尺寸。 只要图片在任何环节被缩放（编辑器面板、浏览器视口、不同分辨率显示器），像素坐标就失效。

2.2 解法：存比例，不存像素

改成记录「在宽度的百分之几处」：

• 编辑器：把点击位置除以图片显示尺寸，得到 0–1 的比例
• 网页：把比例乘 100 写成 CSS 百分比

比例是无量纲的，与任何具体尺寸无关，因此跨设备、跨缩放都成立。

2.3 编辑器侧实现：_fit_rect

要把点击坐标换算成比例，前提是知道图片在面板上实际画在哪个矩形里。这就是 _fit_rect() 的职责：

def _fit_rect(self):
    """保持宽高比，返回图片居中绘制的矩形。"""
    if not self.image:
        return None

    cw, ch = self.GetClientSize()
    iw, ih = self.image.GetWidth(), self.image.GetHeight()
    if cw < 1 or ch < 1 or iw < 1 or ih < 1:
        return None

    scale = min(cw / iw, ch / ih)
    w, h = max(1, int(iw * scale)), max(1, int(ih * scale))
    return wx.Rect((cw - w) // 2, (ch - h) // 2, w, h)

三个细节：

min(cw / iw, ch / ih) —— 这是 contain 式缩放的标准做法。分别算出「宽度方向要缩多少」和「高度方向要缩多少」，取较小者，保证图片两个方向都不超出面板。若取 max 就变成 cover 式（填满但裁切），若各方向独立缩放就是拉伸变形。这行等价于 CSS 的 object-fit: contain。

(cw - w) // 2 —— 缩放后剩余空间对半分，实现居中。

max(1, ...) 和 cw < 1 检查 —— wxPython 在窗口初始化或最小化时，GetClientSize() 可能返回 0 甚至负值，Scale(0, 0) 会抛异常。这类边界保护在 GUI 编程里必不可少。

2.4 反向换算与命中检测

有了绘制矩形，点击处理就直白了：

def on_click(self, event):
    rect = self._rect
    if not rect:
        return

    mx, my = event.GetPosition()
    if not rect.Contains(mx, my):
        return          # 点在图片外的留白上，忽略

    # 先看是否点中已有热点
    for i, spot in enumerate(self.hotspots):
        px = rect.x + int(spot.get("x", 0) * rect.width)
        py = rect.y + int(spot.get("y", 0) * rect.height)
        if (mx - px) ** 2 + (my - py) ** 2 <= HIT_RADIUS ** 2:
            self.on_select(i)
            return

    rx = (mx - rect.x) / rect.width
    ry = (my - rect.y) / rect.height
    self.on_add(round(min(max(rx, 0.0), 1.0), 4),
                round(min(max(ry, 0.0), 1.0), 4))

rect.Contains(mx, my) 这个判断不能省。 图片居中绘制后四周有留白，点在留白上会算出负数或大于 1 的比例，热点就飘到图片外面去了。

命中检测用平方距离比较：

if (mx - px) ** 2 + (my - py) ** 2 <= HIT_RADIUS ** 2:

不开平方根，两边同时平方比较。省掉 math.sqrt 调用，在遍历大量热点时更划算，而且避免了浮点开方的精度问题 —— 这是碰撞检测的常规写法。

这段逻辑还实现了一个交互上的取舍：点击优先判定「选中已有热点」，只有没命中任何热点时才新建。否则用户想修改某个点，一点就变成叠加了一个新点。HIT_RADIUS = 12 比绘制半径 DOT_RADIUS = 9 略大，给手抖留了容差。

round(..., 4) 把坐标截到 4 位小数。0.0001 的比例在 2000px 宽的图上是 0.2 像素，远超肉眼精度，同时让 JSON 文件干净可读。

min(max(rx, 0.0), 1.0) 是双重保险 —— 即使前面的 Contains 判断因边界舍入漏过一两个像素，也不会写出越界数据。

2.5 网页侧实现：百分比定位

网页端把比例还原成 CSS 百分比：

const dot = document.createElement("button");
dot.type = "button";
dot.className = "hot";
// toFixed 避免浮点误差产生 28.000000000000004%
dot.style.left = (x * 100).toFixed(3) + "%";
dot.style.top  = (y * 100).toFixed(3) + "%";

toFixed(3) 处理的是 IEEE 754 浮点误差：0.28 * 100 在二进制浮点下等于 28.000000000000004。浏览器能正确解析，但生成的 DOM 属性很脏，调试时看着糟心。

要让百分比生效，CSS 有两个前置条件：

/* stage 紧贴图片边界，热点百分比才准确 */
#stage{
  position:relative;
  display:inline-block;
  line-height:0;
  max-width:100%;
}

#hotspots{
  position:absolute;
  inset:0;
}

position: relative —— 绝对定位的子元素以最近的定位祖先为参照。这个容器必须紧紧包裹图片，否则 50% 算的是容器的一半，不是图片的一半。

display: inline-block —— 让容器宽度收缩包裹内容（shrink-to-fit），而不是像 block 那样撑满父级宽度。这是「紧贴图片」的关键。

line-height: 0 —— <img> 是 inline 元素，会参与行内布局，底部留下几像素的基线间隙。置零消除，避免容器比图片高出一点导致 y 方向百分比轻微偏移。

2.6 一个容易忽略的细节：圆心 vs 左上角

CSS 的 left/top 定位的是元素左上角。如果热点是个 28×28 的圆点，直接定位会让整个圆往右下偏移 14px：

.hot{
  position:absolute;
  /* 让圆心落在标注坐标上，而不是左上角 */
  transform:translate(-50%,-50%);
  width:28px;
  height:28px;
  padding:0;
  background:var(--gold);
  border:2px solid #fff;
  border-radius:50%;
  cursor:pointer;
  transition:.15s;
}

translate(-50%, -50%) 里的百分比是相对元素自身尺寸的，所以无论圆点多大都自动居中。这是绝对定位居中的经典技巧。

hover 时要注意保留这个位移，否则一悬停圆点就会跳位：

.hot:hover,
.hot:focus-visible{
  transform:translate(-50%,-50%) scale(1.25);
  box-shadow:0 0 0 10px rgba(213,170,90,.25);
  outline:none;
}

transform 是单一属性，后写的会覆盖前写的，必须把 translate 一起带上 —— 只写 scale(1.25) 会丢掉居中位移，导致悬停瞬间跳位。

---

三、编辑器实现要点（wxPython）

3.1 自定义绘制画布

图片显示和热点标记都靠自绘完成。核心是 EVT_PAINT：

def __init__(self, parent, on_add, on_select):
    super().__init__(parent)
    self.SetBackgroundStyle(wx.BG_STYLE_PAINT)
    ...
    self.Bind(wx.EVT_PAINT, self.on_paint)
    self.Bind(wx.EVT_SIZE, lambda e: (self.Refresh(), e.Skip()))
    self.Bind(wx.EVT_LEFT_DOWN, self.on_click)

SetBackgroundStyle(wx.BG_STYLE_PAINT) 告诉 wx「背景由我自己在 EVT_PAINT 里画」，配合下面的 AutoBufferedPaintDC 消除闪烁。若不设置，系统会先擦除背景再触发绘制，视觉上就是闪。

EVT_SIZE 里 e.Skip() —— 处理完自己的逻辑后要把事件继续传下去，让 sizer 的默认布局逻辑照常执行。漏掉 Skip() 是 wxPython 新手的常见坑，表现为控件布局莫名失效。

绘制主体：

def on_paint(self, event):
    dc = wx.AutoBufferedPaintDC(self)
    dc.SetBackground(wx.Brush(wx.Colour(40, 40, 40)))
    dc.Clear()

    rect = self._fit_rect()
    self._rect = rect

    if not rect:
        dc.SetTextForeground(wx.Colour(150, 150, 150))
        dc.DrawText("请先选择图片", 20, 20)
        return

    dc.DrawBitmap(self._scaled_bitmap(rect.width, rect.height), rect.x, rect.y)

AutoBufferedPaintDC 是双缓冲绘制上下文：所有绘制先在内存位图上完成，最后一次性拷到屏幕。在有大图和多个图元的场景下，这是避免撕裂／闪烁的标准手段。

注意 self._rect = rect 这行 —— 绘制时算出的矩形被缓存下来，供点击处理复用。绘制与命中检测共用同一套几何计算，这样就不可能出现「画在一处、点在另一处」的不一致。

3.2 位图缩放缓存

wx.Image.Scale() 对 3MB 的大图是个重操作。而 EVT_PAINT 触发得非常频繁（窗口移动、遮挡恢复、每次 Refresh()），每次都重新缩放会明显卡顿：

def _scaled_bitmap(self, w, h):
    if not self._cache or self._cache[0] != (w, h):
        bmp = wx.Bitmap(self.image.Scale(w, h, wx.IMAGE_QUALITY_HIGH))
        self._cache = ((w, h), bmp)
    return self._cache[1]

用目标尺寸 (w, h) 作为缓存键：尺寸没变就直接复用位图，只有窗口真正改变大小时才重算。换图时 load_image 里把 self._cache = None 显式清空，防止用旧图的位图。

这是典型的空间换时间，用一个元组比较换掉一次昂贵的重采样。

3.3 热点标记的绘制

for i, spot in enumerate(self.hotspots):
    px = rect.x + int(spot.get("x", 0) * rect.width)
    py = rect.y + int(spot.get("y", 0) * rect.height)

    if i == self.selected:
        dc.SetPen(wx.Pen(wx.Colour(255, 80, 80), 3))     # 选中：红色粗边
    else:
        dc.SetPen(wx.Pen(wx.Colour(255, 255, 255), 2))   # 常态：白色细边

    dc.SetBrush(wx.Brush(wx.Colour(213, 170, 90)))
    dc.DrawCircle(px, py, DOT_RADIUS)

    label = str(i + 1)
    tw, th = dc.GetTextExtent(label)
    dc.SetTextForeground(wx.Colour(20, 20, 20))
    dc.DrawText(label, px - tw // 2, py - th // 2)

比例乘以矩形尺寸再加偏移，就还原出屏幕坐标 —— 与 2.4 节的换算严格互逆。

GetTextExtent(label) 先量出文字的实际宽高，再减去一半做偏移，这样序号才真正居中在圆点里。GUI 里凡是要居中文字，都得先测量 —— 因为不同字号、不同字体、单双位数字的宽度都不一样，硬编码偏移量必然歪。

3.4 回调解耦

ImageCanvas 不认识 Designer，只持有两个回调：

def __init__(self, parent, on_add, on_select):
    self.on_add = on_add
    self.on_select = on_select

构造时注入：

self.canvas = ImageCanvas(panel, self.add_hotspot, self.select_hotspot)

画布只负责「把鼠标事件翻译成语义事件」（新增一个点 / 选中第 i 个点），不关心数据存哪、怎么刷新列表。这让 _fit_rect 之类的几何逻辑可以完全脱离主窗口单独测试。

3.5 wxPython 的一个陷阱：SetValue vs ChangeValue

右侧面板要双向绑定：改输入框写回数据，切换热点时把数据填进输入框。第二步很容易写出无限循环：

def refresh_fields(self):
    spot = self.current_spot()
    enabled = spot is not None

    for ctrl in (self.name_ctrl, self.desc_ctrl):
        ctrl.Enable(enabled)

    # ChangeValue 不触发 EVT_TEXT，避免回写循环
    self.name_ctrl.ChangeValue(spot.get("name", "") if spot else "")
    self.desc_ctrl.ChangeValue(spot.get("description", "") if spot else "")

wx.TextCtrl.SetValue() 会触发 EVT_TEXT，而 EVT_TEXT 的处理器 on_name_change 又会写回数据。切换热点时就形成「填充 → 触发事件 → 写回 → …」的连锁反应，轻则数据错乱（把上一个热点的名字写进新热点），重则递归。

ChangeValue() 设值但不触发事件，正是为这种场景准备的。Qt 里对应的做法是 blockSignals(True)，思路一致：程序化赋值不应被当作用户输入。

另一处相关的取舍在 on_name_change 里：

def on_name_change(self, event):
    spot = self.current_spot()
    if spot is None:
        return
    spot["name"] = self.name_ctrl.GetValue()

    # 只改列表文字，避免重建列表打断输入
    self.listbox.SetString(self.selected,
                           "%d. %s" % (self.selected + 1, spot["name"] or "未命名"))

这里刻意不调用 refresh_list()。整表重建会导致 ListBox 选中状态丢失、焦点跳走，用户打字打一半就被打断。SetString 只改一行文字，代价小且无副作用。

而 refresh_list 本身用 Freeze/Thaw 包住批量操作：

def refresh_list(self):
    self.listbox.Freeze()
    self.listbox.Clear()
    for i, spot in enumerate(self.hotspots()):
        self.listbox.Append("%d. %s" % (i + 1, spot.get("name") or "未命名"))
    if 0 <= self.selected < self.listbox.GetCount():
        self.listbox.SetSelection(self.selected)
    self.listbox.Thaw()

Freeze() 暂停控件重绘，Thaw() 恢复并一次性刷新，避免逐条 Append 时的逐行闪烁。

3.6 状态集中刷新

编辑器有多处状态（画布、列表、输入框、状态栏），任何数据变更都要同步。做法是收敛到一个方法：

def refresh_all(self):
    self.canvas.load_image(self.current_view()["image"])
    self.refresh_list()
    self.refresh_fields()
    self.canvas.set_hotspots(self.hotspots(), self.selected)
    self.update_status()

切视图、删热点、打开项目都调用 refresh_all()；只有新增和选中走精细刷新（避免重载图片这种重操作）。这种「一个入口全量刷新」的策略在中小型 GUI 里性价比很高 —— 牺牲一点性能，换来「不会漏刷某个控件」的确定性。

---

四、发布：生成自包含静态站点

4.1 模板定位不能用相对路径

发布要把 template/ 拷出去，那么怎么找到它？

EDITOR_DIR = Path(__file__).resolve().parent
TEMPLATE_DIR = EDITOR_DIR.parent / "template"

用 __file__ 而非 Path("../template")。 相对路径是相对当前工作目录解析的，而 cwd 取决于用户从哪里启动程序 —— 双击运行、从 IDE 运行、cd 到别处运行，结果都不同。

__file__ 指向源文件自身位置，.resolve() 展开成绝对路径（同时解掉符号链接）。凡是定位「随代码一起分发的资源」，都应该用这个模式。 相对路径只适合处理用户输入的路径。

4.2 资源收集：复制 + 改写 + 去重

发布的核心是把散落在用户硬盘各处的图片收进 assets/，并把路径改写成相对形式：

used = {}       # 源路径 -> 相对路径，同一张图只复制一次

def publish_asset(src):
    """把图片复制进 assets/，返回网页可用的相对路径。"""
    if not src:
        return ""
    if src in used:
        return used[src]
    if not os.path.exists(src):
        return ""

    name = slugify(os.path.basename(src))
    stem, ext = os.path.splitext(name)
    n = 1
    while (assets / name).exists():
        name = "%s_%d%s" % (stem, n, ext)
        n += 1

    shutil.copy2(src, assets / name)
    rel = "assets/" + name
    used[src] = rel
    return rel

这个闭包同时解决了四件事：

1. 去重 —— used 字典记录已处理的源路径。多个热点共用同一张照片时只复制一次，返回同一个相对路径
2. 重名消歧 —— 不同目录下的同名文件（两个 1.png）会自动变成 1.png、1_1.png
3. 失效容错 —— 源文件已被删除时返回空串，网页端会把该区域当作「无照片」处理，不会整页崩掉
4. 路径改写 —— 返回的是 assets/xxx.png 这种网页可用的相对形式

调用点用列表推导一次性处理整个视图：

data["views"][key] = {
    "image": publish_asset(view["image"]),
    "hotspots": [
        {
            "name": spot.get("name", ""),
            "x": spot.get("x", 0),
            "y": spot.get("y", 0),
            "description": spot.get("description", ""),
            "image": publish_asset(spot.get("image", "")),
        }
        for spot in view["hotspots"]
    ],
}

注意这里是重新构造一个干净的字典，而不是深拷贝再改字段。好处是发布数据只包含网页需要的字段，编辑器内部的临时状态不会泄漏出去。

4.3 文件名规整

def slugify(name):
    """把文件名规整成 URL 安全的形式（去空格、去中文）。"""
    stem, ext = os.path.splitext(name)
    stem = unicodedata.normalize("NFKD", stem).encode("ascii", "ignore").decode()
    stem = re.sub(r"[^A-Za-z0-9._-]+", "_", stem).strip("_")
    return (stem or "image") + ext.lower()

逐步拆解：

• unicodedata.normalize("NFKD", ...) —— Unicode 兼容分解。把 é 拆成 e + 组合音标符，全角字符转半角，这样后面的 ASCII 过滤能保住基本字母
• .encode("ascii", "ignore").decode() —— 丢弃所有非 ASCII 字节。中文会被整体丢掉
• re.sub(r"[^A-Za-z0-9._-]+", "_", ...) —— 剩余的特殊字符（空格、括号、#、%）统一换成下划线。# 和 % 在 URL 里有特殊含义，不处理会导致图片 404
• or "image" —— 这个兜底是必需的：纯中文文件名经过 ASCII 过滤后变成空串，会生成一个只有扩展名的 .png（在类 Unix 系统上还是隐藏文件）
• ext.lower() —— 统一小写。Windows 文件系统大小写不敏感，但网页服务器通常敏感，.PNG 写进 HTML 后在 Linux 服务器上会 404

4.4 数据注入：为什么用 JS 而不是 JSON

发布数据写成一个 JS 文件：

with open(out / "project-data.js", "w", encoding="utf-8") as f:
    f.write("window.LUMI_PROJECT=" +
            json.dumps(data, ensure_ascii=False, indent=2) + ";\n")

产物形如：

window.LUMI_PROJECT={
  "projectName": "LUMI 示范仓储空间",
  "views": { ... }
};

为什么不写成 .json 然后用 fetch() 读？

因为浏览器的同源策略：用 file:// 协议直接双击打开 HTML 时，fetch('project-data.json') 会被 CORS 拦截报错。而 <script src> 加载不受此限制。

交付要求是「双击就能看」，所以选择把数据包成 JS 赋值语句 —— 用一行代码换掉了「必须起个本地 HTTP 服务器」的部署负担。这是静态站点生成里的常见权衡。

ensure_ascii=False 保证中文以原文写入而非 \uXXXX 转义，文件体积更小也便于人工排查。

4.5 覆盖发布的顺序

def _publish_to(self, out):
    if out.exists():
        shutil.rmtree(out)
    shutil.copytree(TEMPLATE_DIR, out)

    assets = out / "assets"
    assets.mkdir(parents=True, exist_ok=True)

先删后拷，保证不会残留上一次发布的废弃图片（比如某个热点删掉了，它的照片不该还留在 assets/ 里）。

assets.mkdir(exist_ok=True) 是一层兜底。因为 template/assets/ 在版本库里是个空目录，而 git 不跟踪空目录 —— 别人 clone 下来这个目录不存在，shutil.copy2 就会失败。仓库里放了个 .gitkeep 占位，代码里再补一层 mkdir，双保险。

---

五、网页端实现要点

五.1 用 <button> 而不是 <div> 做热点

const dot = document.createElement("button");
dot.type = "button";
dot.className = "hot";
dot.textContent = i + 1;
dot.setAttribute("aria-label", spot.name || ("区域 " + (i + 1)));
dot.addEventListener("click", () => showDetail(spot, dot));

选 <button> 免费获得三件事：

1. 键盘可达 —— 自动进入 Tab 顺序，Enter/Space 触发 click，不需要手写 tabindex 和 keydown 处理
2. 语义正确 —— 屏幕阅读器会播报为「按钮」，aria-label 提供区域名称而非无意义的序号
3. 焦点样式 —— 可以用 :focus-visible 给键盘用户单独描边，鼠标点击时不出现难看的轮廓

type="button" 必须显式写。<button> 的默认 type 是 submit，虽然此处没有 <form> 不会有实际影响，但显式声明是好习惯。

闭包 () => showDetail(spot, dot) 捕获了当前迭代的 spot 和 dot。forEach 的回调每次迭代都创建新的作用域，所以不存在经典的「循环变量共享」问题（那是 var + for 才有的坑）。

5.2 等图片加载完再放热点

// 需要原始尺寸做旧数据换算，等图片加载完再放点
if (el.img.complete && el.img.naturalWidth) place();
else el.img.addEventListener("load", place, { once: true });

为什么需要等？因为旧版数据的兼容换算依赖图片原始尺寸 naturalWidth，图片没加载完这个值是 0。

两个细节：

• el.img.complete 检查 —— 图片可能已在缓存中，src 赋值后立刻就是 complete 状态，此时 load 事件不会再触发。只监听 load 会导致热点永远不出现（这类 Bug 在开发时不易察觉，因为首次加载正常，刷新后才出问题）
• { once: true } —— 监听器触发一次后自动移除。切换视图会多次赋值 src，不用 once 就会累积一堆监听器，造成热点重复渲染

5.3 状态清理：容易漏掉的残留

function showDetail(h, dot) {
  el.zone.textContent = h.name || "未命名区域";

  const text = (h.description || "").trim();
  el.desc.textContent = text || "（暂无说明）";
  el.desc.classList.toggle("hint", !text);

  // 关键：无图时必须隐藏，否则会残留上一个区域的照片
  if (h.image) {
    el.photo.src = h.image;
    el.photo.alt = h.name || "";
    el.photo.hidden = false;
  } else {
    el.photo.hidden = true;
    el.photo.removeAttribute("src");
  }

  el.box.querySelectorAll(".hot.active").forEach(d => d.classList.remove("active"));
  if (dot) dot.classList.add("active");
}

三处「必须处理反面情况」的地方：

图片 —— 如果只写 if (h.image) el.photo.src = ...，那么从有照片的区域切到没照片的区域时，<img> 会保留上一张图。用户看到的是错误信息，比看到空白严重得多。else 分支里既要 hidden = true 也要 removeAttribute("src")，前者管显示，后者释放引用。

说明文字 —— .trim() 之后判空，把只含空格的说明也当作空处理，避免看起来像渲染失败。classList.toggle("hint", !text) 用第二个参数强制指定增删，比 if/else 加 add/remove 更简洁，也不会因分支漏写导致状态残留。

高亮态 —— 先清除所有 .active 再给当前点加上。这里用 querySelectorAll 全量清除而非记录「上一个选中的元素」，逻辑更健壮：即使因为重渲染导致引用失效，也不会留下多个高亮点。

5.4 视图切换与渐进增强

// 只有确实有分拆图时才显示切换按钮
const hasExploded = !!(views.exploded && views.exploded.image);
el.views.hidden = !hasExploded;
if (hasExploded) {
  el.views.querySelectorAll(".view-btn").forEach(btn =>
    btn.addEventListener("click", () => renderView(btn.dataset.view))
  );
}

两点值得注意：

双向显式赋值。 el.views.hidden = !hasExploded 两个方向都设置，不依赖 HTML 里预先写的 hidden 属性。依赖初始标记的写法很脆 —— 有人改了 HTML，JS 这边就静默失效了。

按钮用 data-view 携带目标视图：

<button type="button" class="view-btn" data-view="overview">整体视图</button>
<button type="button" class="view-btn" data-view="exploded">分拆视图</button>

btn.dataset.view 直接读出 "overview" / "exploded"，与数据结构里的 key 完全对应。不需要 if-else 判断点了哪个按钮，加第三个视图也只是加一行 HTML。

renderView 里同步按钮激活态：

el.views.querySelectorAll(".view-btn").forEach(b =>
  b.classList.toggle("active", b.dataset.view === name)
);

一次遍历，用比较结果直接决定增删，不需要先清空再设置。

5.5 向后兼容层

// 兼容旧版扁平结构 {overview, exploded, hotspots}
function normalize(raw) {
  if (raw.views) return raw.views;
  return {
    overview: { image: raw.overview || "", hotspots: raw.hotspots || [] },
    exploded: { image: raw.exploded || "", hotspots: [] },
  };
}

// 旧项目存的是像素坐标，按图片原始尺寸换算成 0-1 比例
function toRatio(h, w, ht) {
  let { x, y } = h;
  if (x > 1 || y > 1) {
    x = w ? x / w : 0;
    y = ht ? y / ht : 0;
  }
  return { x, y };
}

x > 1 这个判据朴素但有效：归一化坐标不可能超过 1，超过的一定是像素值。

这种「在数据入口处做一次规整，下游只面对统一格式」的模式很值得推广。渲染逻辑完全不知道旧格式的存在，兼容代码集中在两个小函数里，将来要淘汰旧格式只需删掉它们。

Python 侧有个对称的实现 _migrate()，额外承担相对路径解析：

def _migrate(self, raw, base=None):
    def resolve(p):
        if not p:
            return ""
        path = Path(p)
        if base and not path.is_absolute():
            path = (base / path).resolve()
        return str(path)
    ...
    for view in project["views"].values():
        for spot in view["hotspots"]:
            spot.setdefault("name", "新区域")
            spot.setdefault("description", "")
            spot["image"] = resolve(spot.get("image", ""))
            spot["x"] = float(spot.get("x", 0) or 0)
            spot["y"] = float(spot.get("y", 0) or 0)

base 参数让示例项目可以用 ../assets/office.png 这样的相对路径书写，打开时按项目文件所在目录解析成绝对路径。float(spot.get("x", 0) or 0) 里的 or 0 同时兜住了 None 和 "" 两种脏数据。

(raw["views"] or {}).get(key) or {} 这种连续 or {} 看着啰嗦，但能兜住 {"views": null}、{"views": {"overview": null}} 这类手工编辑 JSON 时产生的结构。

---

六、响应式布局

main{
  display:flex;
  gap:24px;
  align-items:flex-start;
  padding:12px 24px 32px;
  max-width:1500px;
  margin:0 auto;
}

#viewer{flex:1 1 auto;min-width:0}

#detail{
  flex:0 0 360px;
  background:var(--panel);
  border:1px solid #2c2c2c;
  border-radius:8px;
  padding:20px;
}

@media(max-width:900px){
  main{flex-direction:column}
  #detail{flex:1 1 auto;width:100%}
}

左图右详情，窄屏改为上下堆叠。

min-width: 0 这行容易被忽略但很重要：flex 项目的默认 min-width 是 auto，意味着它不会收缩到小于内容的固有尺寸。图片很宽时，#viewer 会拒绝收缩，把右侧面板挤出视口。设为 0 才允许正常收缩。

---

七、总结：几个可复用的经验

坐标用归一化比例，不用像素。 只要显示尺寸可能变化（响应式、多分辨率、缩放），比例都比像素健壮。代价只是存取时各做一次乘除。

绘制与命中检测共用几何计算。 把 _fit_rect() 的结果缓存给点击处理复用，从结构上排除了「画在一处、点在另一处」的可能。

定位随代码分发的资源用 Path(__file__).resolve().parent。 相对路径依赖 cwd，而 cwd 不可控。

程序化赋值不应触发用户输入事件。 wxPython 用 ChangeValue，Qt 用 blockSignals，前端框架里对应「受控组件的静默更新」。这是双向绑定的通用陷阱。

在数据入口做一次规整。 兼容层集中在少数几个函数里，下游只面对统一格式，将来删除旧格式支持时改动面极小。

处理反面情况和正面情况一样重要。 「有图片就显示」必须配上「没图片就隐藏」，否则残留的是错误信息而非空白。

离线交付的静态页用 <script> 注数据，不用 fetch 读 JSON。 后者在 file:// 下会被 CORS 拦截。

用语义化元素换取免费的可访问性。 <button> 相比 <div> 自带键盘导航、焦点管理和屏幕阅读器支持。

---

附：项目结构

LUMI_Space_Designer_V3_1_Complete/
├── editor/
│   └── lumi_designer.py        # wxPython 编辑器（约 560 行）
├── template/                   # 发布模板，会被整体拷贝
│   ├── index.html
│   ├── css/style.css
│   ├── js/app.js               # 展示逻辑（约 125 行）
│   └── assets/.gitkeep         # 占位，保证空目录进版本库
├── demo_project/project.json   # 示例项目
└── assets/                     # 测试素材

发布产物：

LUMI_Showroom/
├── index.html                  # 双击即可打开
├── project-data.js             # 标注数据
├── assets/                     # 所有图片自动收集到此
└── css/  js/

自包含、纯静态、可离线打开，整个目录压缩后即可交付。
