安装

SKiDL可以用python代码来描述电子电路的连接逻辑，并无缝导入到KiCAD、AD或Eagle 等传统 EDA 软件中进行后续的物理布局和布线。

用pip安装即可

pip install skidl -i https://pypi.tuna.tsinghua.edu.cn/simple

SkiDL是围绕KiCAD设计的，诸多功能需要依赖KiCAD的库文件。为此，需要安装KiCAD，并设置环境变量。

set KICAD9_SYMBOL_DIR=D:\Libre\KiCad\9.0\share\kicad\symbols
set KICAD9_FOOTPRINT_DIR=D:\Libre\KiCad\9.0\share\kicad\footprints

在命令行中用set设置环境变量是临时的，仅在当前命令行有效。进入python后，引入skidl，仍会弹出一些警告。这是因为skidl会检查从KiCAD6到KiCAD9的所有库文件，但只需设置一个就可以。

示例

官网给出的一个简单的示例如下

from skidl import *

vin, vout, gnd = Net('VI'), Net('VO'), Net('GND')

r1, r2 = 2 * Part("Device", 'R', TEMPLATE, footprint='Resistor_SMD:R_0805_2012Metric')
r1.value = '1K'
r2.value = '500'

vin += r1[1]
gnd += r2[2]
vout += r1[2], r2[1]

generate_netlist(tool=KICAD9)

【Net】用于创建网络，相当于原理图中的导线。上例中，创建了$V_{in},V_{out}$和$gnd$三个网络标号。

【Part】用于实例化元件，其输入参数中，Device是KiCad的默认库名，‘R’ 是电阻。TEMPLATE 表示这是一个模板，允许后续修改其属性；footprint 指定了该元件在 PCB 上的物理封装为 0805 (公制 2012) 贴片电阻。

Part类型重载了乘法，前面乘以2表示返回两个相同的电阻。

设置电阻的阻值没什么好说的，接下来通过【+=】对网络和元器件进行连接。

【generate_netlist】用于生成网表文件，默认文件名skidl.net，同时生成一个skidl_sklib.py脚本。前者可用KiCAD打开，后者则方便后续调用。

用KiCAD验证

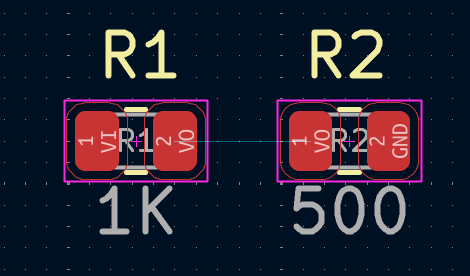

打开KiCAD后，直接进入PCB编辑器，点击【文件】->【导入】->【网表…】，选中刚刚生成的.net文件，点击【加载并测试网表】，然后【更新PCB】，结果如下图所示。

从中可见，我们创建的两个电阻的名字分别是R1和R2，这是自动命名的。如果重新执行下列操作，尽管r1和r2被重新赋值，但此前生成的两个电阻并不会立即消失，而会变成幽灵器件，这是skidl的一个巨大的坑。

r1, r2 = 2 * Part("Device", 'R', TEMPLATE, footprint='Resistor_SMD:R_0805_2012Metric')
print(default_circuit.parts)

'''
[
 R (R): Resistor
    Pin R1/1/~,p8366816745729517227,~,p1/PASSIVE
    Pin R1/2/~,p7203142070438252902,~,p2/PASSIVE,
 R (R): Resistor
    Pin R2/1/~,p8366816745729517227,~,p1/PASSIVE
    Pin R2/2/~,p7203142070438252902,~,p2/PASSIVE,
 R (R): Resistor
    Pin R3/1/~,p8366816745729517227,~,p1/PASSIVE
    Pin R3/2/~,p7203142070438252902,~,p2/PASSIVE,
 R (R): Resistor
    Pin R4/1/~,p8366816745729517227,~,p1/PASSIVE
    Pin R4/2/~,p7203142070438252902,~,p2/PASSIVE]
'''

default_circuit是skidl的全局变量，用于存储当前设计的电路，也是generate_netlist的作用对象。
