https://docs.pytorch.org/docs/stable/generated/torch.nn.Conv2d.html#torch.nn.Conv2d

1. 基本定义 (Definition)

Conv2d 是对由多个输入平面组成的输入信号进行 二维卷积 操作。

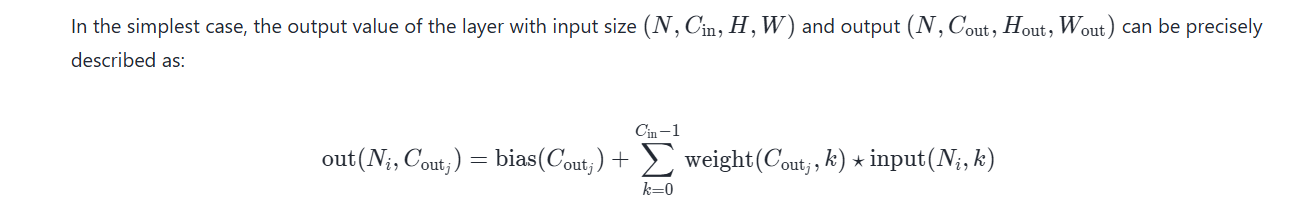

在最简单的情况下，对于输入大小为 $(N, C_{in}, H, W)$ 的层，输出大小为 $(N, C_{out}, H_{out}, W_{out})$ 的值可以表示为：

其中 $\star$ 是有效值的 互相关 (Cross-correlation) 运算。

2. 主要参数详解 (Parameters)

这是文档中最实用的部分，决定了你如何定义卷积层：

in_channels (int): 输入图像的通道数（例如：RGB 图像为 3，灰度图为 1）。
out_channels (int): 卷积产生的通道数（即卷积核的数量，决定了输出的深度）。
kernel_size (int or tuple): 卷积核的大小。如果是 3，则表示 $3 \times 3$；也可以是 (3, 5)。
stride (int or tuple, 可选): 卷积的步长，默认为 1。步长越大，输出特征图越小。
padding (int, tuple or str, 可选): 输入四周的填充。默认为 0（不填充）。填充可以保持特征图的大小或提取边缘信息。
dilation (int or tuple, 可选): 卷积核元素之间的间距（空洞卷积/膨胀卷积），用于扩大感受野。默认为 1。
groups (int, 可选): 从输入通道到输出通道的阻塞连接数。默认为 1。常用于深度可分离卷积（Depthwise Separable Convolution）。
bias (bool, 可选): 如果为 True（默认），则向输出添加可学习的偏置。
padding_mode (str, 可选): 填充模式，默认为 'zeros'（补零）。也支持 'reflect'（反射）、'replicate'（复制）或 'circular'（循环）。

3. 输入与输出的形状 (Shape)

这是在搭建网络时最容易出错的地方。

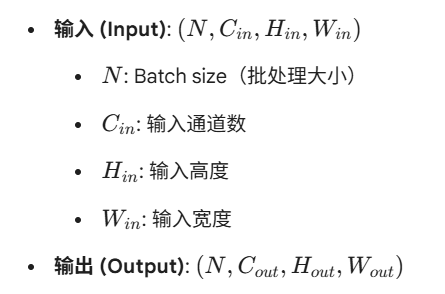

输入 (Input): $(N, C_{in}, H_{in}, W_{in})$
- $N$: Batch size（批处理大小）
- $C_{in}$: 输入通道数
- $H_{in}$: 输入高度
- $W_{in}$: 输入宽度
输出 (Output): $(N, C_{out}, H_{out}, W_{out})$

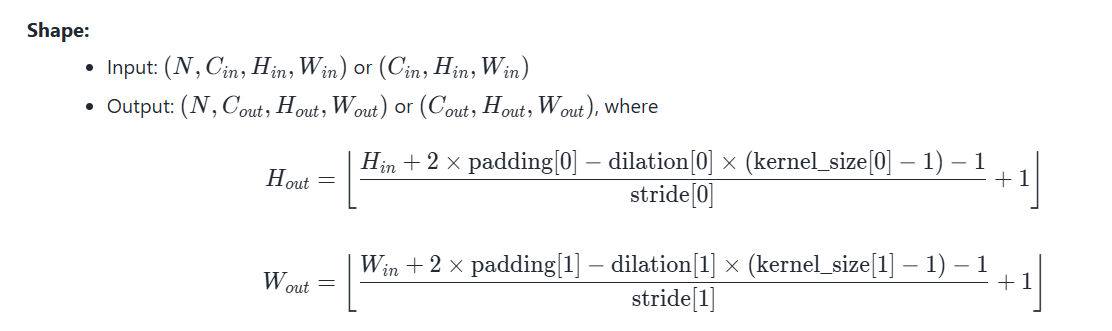

- $H_{out}$ 和 $W_{out}$ 的计算公式如下：

import torch
import torch.nn as nn

# 定义卷积层：
# 输入通道3(RGB), 输出通道6, 卷积核大小5x5
m = nn.Conv2d(3, 6, 5)

# 假设输入一个 batch 为 2 的 32x32 RGB 图片
input = torch.randn(2, 3, 32, 32)
output = m(input)

print(output.shape)
# 输出结果将是 torch.Size([2, 6, 28, 28])
# 计算方法: 32 - 5 + 1 = 28

1. 定义卷积层：`m = nn.Conv2d(3, 6, 5)`

这一行代码是在告诉 PyTorch：“我要买一个过滤器（Filter/Kernel）”。

3 (in_channels)：输入图像有 3 个通道。这通常对应 RGB 彩色图片的红、绿、蓝。
6 (out_channels)：我想要 6 个不同的特征提取器。每个提取器都会生成一个全新的“特征图”。
5 (kernel_size)：每个过滤器的尺寸是 $5 \times 5$ 像素。

2. 准备输入数据：`input = torch.randn(2, 3, 32, 32)`

你可以把这看作是两张 $32 \times 32$ 的 RGB 照片：

2 (Batch Size)：一次处理 2 张图片。
3 (Channels)：每张图片有 3 个颜色通道（必须和上面定义的 in_channels 一致）。
32, 32 (Height, Width)：图片的尺寸。

3. 执行卷积：`output = m(input)`

当图片通过这个卷积层时，那 6 个 $5 \times 5$ 的卷积核会像“扫描仪”一样在图片上滑动。

为什么宽度/高度变成了 28？

因为卷积核有大小。当你把一个 $5 \times 5$ 的框放在 $32 \times 32$ 的格子上，且不使用填充（padding=0）时，这个框从左边缘滑动到右边缘，只能移动 $32 - 5 + 1 = 28$ 个位置。

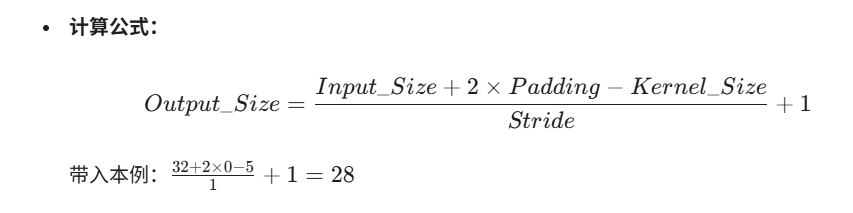

计算公式：

4. 最终结果：`torch.Size([2, 6, 28, 28])`

2：还是那 2 张图片（Batch 大小不变）。
6：原本的 3 通道变成了 6 通道。这意味着我们从原始颜色中提取出了 6 种不同的抽象特征（比如边缘、线条、颜色斑点等）。
28, 28：特征图的尺寸。

5. 重要提示与技巧

关于权重 (Weights):
Stride vs Dilation:
- stride 是移动步长，跳过像素以减小尺寸。
- dilation 是卷积核内部点之间的距离，增加感受野而不增加参数量。
计算性能:

在某些平台上（如 NVIDIA GPU 使用 cuDNN），卷积实现会根据输入形状自动寻找最快算法。
