结构健康监测仿真-主题005-损伤识别算法与方法
第5篇:损伤识别算法与方法
摘要
损伤识别是结构健康监测的核心目标之一,其目的是通过分析结构响应数据,识别结构中存在的损伤位置和程度。本文系统介绍了损伤识别的基本原理、常用的损伤识别方法以及最新的研究进展。通过理论分析和Python仿真示例,详细阐述了损伤识别算法的实现方法,为结构健康监测系统的设计和应用提供了科学依据。
关键词
损伤识别, 结构健康监测, 模态参数, 频率响应, 机器学习

1. 损伤识别概述
1.1 损伤识别的重要性
损伤识别是结构健康监测的核心功能之一,其重要性体现在以下几个方面:
- 结构安全评估:通过损伤识别,可以评估结构的安全状态,及时发现潜在的安全隐患。
- 维护决策支持:基于损伤识别结果,可以制定合理的维护策略,延长结构的使用寿命。
- 事故预防:及时识别损伤可以避免结构发生灾难性失效,保障人员和财产安全。
- 降低维护成本:通过有针对性的维护,可以减少不必要的维修费用。
- 结构性能退化监测:长期监测损伤的发展过程,可以评估结构性能的退化趋势。
1.2 损伤识别的基本原理
损伤识别的基本原理是通过分析结构的响应数据,识别结构物理参数的变化,从而推断损伤的存在、位置和程度。
基本步骤:
- 数据采集:通过传感器网络采集结构的响应数据(如加速度、应变等)。
- 特征提取:从采集的数据中提取能够反映结构状态的特征参数。
- 损伤指标计算:基于提取的特征参数,计算损伤指标。
- 损伤识别:根据损伤指标的变化,识别损伤的位置和程度。
- 验证与评估:验证损伤识别结果的准确性和可靠性。
1.3 损伤识别的挑战
损伤识别面临的主要挑战包括:
- 环境噪声干扰:实际环境中存在各种噪声,影响损伤识别的准确性。
- 结构参数不确定性:结构的材料特性、边界条件等存在不确定性。
- 损伤特征微弱:早期损伤的特征往往非常微弱,难以从噪声中提取。
- 多损伤定位:多个损伤同时存在时,相互影响,增加识别难度。
- 计算复杂度:大型结构的损伤识别需要大量的计算资源。
- 实时性要求:某些应用场景需要实时进行损伤识别。
2. 损伤识别方法分类
2.1 基于动力特性的损伤识别方法
基于动力特性的损伤识别方法是最常用的方法之一,其基本思想是通过分析结构的动力特性(如频率、振型、阻尼等)的变化来识别损伤。
2.1.1 频率变化法
频率变化法基于结构损伤会导致固有频率下降的原理,通过监测结构固有频率的变化来识别损伤。
优点:
- 频率测量相对容易
- 对损伤敏感
- 计算简单
缺点:
- 只能检测损伤的存在,无法定位损伤位置
- 对小损伤不敏感
- 受环境因素影响较大
2.1.2 振型变化法
振型变化法基于结构损伤会导致振型变化的原理,通过监测结构振型的变化来识别损伤。
优点:
- 可以定位损伤位置
- 对损伤敏感
缺点:
- 振型测量相对困难
- 受噪声影响较大
- 计算复杂度高
2.1.3 频率响应函数法
频率响应函数法基于结构损伤会导致频率响应函数变化的原理,通过分析频率响应函数的变化来识别损伤。
优点:
- 可以同时获得频率和振型信息
- 对损伤敏感
缺点:
- 测量复杂
- 计算量大
- 受噪声影响较大
2.2 基于应变能的损伤识别方法
基于应变能的损伤识别方法是一种基于能量原理的损伤识别方法,其基本思想是通过分析结构应变能的变化来识别损伤。
2.2.1 模态应变能法
模态应变能法基于结构损伤会导致模态应变能重新分布的原理,通过分析模态应变能的变化来识别损伤。
优点:
- 可以精确定位损伤位置
- 对损伤敏感
- 计算相对简单
缺点:
- 需要完整的振型信息
- 受噪声影响较大
2.2.2 应变能变化率法
应变能变化率法基于结构损伤会导致应变能变化率异常的原理,通过分析应变能变化率来识别损伤。
优点:
- 可以精确定位损伤位置
- 对损伤敏感
缺点:
- 计算复杂度高
- 需要完整的动力特性信息
2.3 基于模型修正的损伤识别方法
基于模型修正的损伤识别方法是一种基于有限元模型的损伤识别方法,其基本思想是通过修正有限元模型,使模型的响应与实际结构的响应一致,从而识别损伤。
2.3.1 基于灵敏度分析的模型修正
基于灵敏度分析的模型修正方法通过计算模型参数对响应的灵敏度,然后根据实际响应与模型响应的差异,修正模型参数,从而识别损伤。
优点:
- 可以定量识别损伤程度
- 精度高
缺点:
- 计算复杂度高
- 需要准确的初始模型
- 对噪声敏感
2.3.2 基于优化算法的模型修正
基于优化算法的模型修正方法通过将模型修正问题转化为优化问题,使用优化算法寻找最优的模型参数,从而识别损伤。
优点:
- 可以处理复杂的损伤识别问题
- 精度高
缺点:
- 计算量大
- 可能陷入局部最优
- 需要准确的初始模型
2.4 基于机器学习的损伤识别方法
基于机器学习的损伤识别方法是一种基于数据驱动的损伤识别方法,其基本思想是通过机器学习算法从大量数据中学习损伤特征,从而识别损伤。
2.4.1 监督学习方法
监督学习方法通过训练数据(包含损伤和未损伤状态的数据)训练模型,然后使用训练好的模型识别损伤。
优点:
- 可以处理复杂的非线性问题
- 识别速度快
- 对噪声有一定的鲁棒性
缺点:
- 需要大量的训练数据
- 对新类型的损伤识别效果可能不佳
2.4.2 无监督学习方法
无监督学习方法不需要训练数据,通过分析数据的统计特性来识别损伤。
优点:
- 不需要标记数据
- 可以发现未知类型的损伤
缺点:
- 识别精度相对较低
- 计算复杂度高
2.4.3 深度学习方法
深度学习方法通过深度神经网络自动提取损伤特征,从而识别损伤。
优点:
- 可以自动提取复杂的损伤特征
- 识别精度高
- 对噪声有较强的鲁棒性
缺点:
- 需要大量的训练数据
- 计算量大
- 模型解释性差
3. 损伤识别指标
3.1 频率指标
频率指标是最常用的损伤识别指标之一,主要包括:
-
频率变化率:
Δfi=fi0−fifi0×100%\Delta f_i = \frac{f_i^0 - f_i}{f_i^0} \times 100\%Δfi=fi0fi0−fi×100%
其中,fi0f_i^0fi0是损伤前的第i阶频率,fif_ifi是损伤后的第i阶频率。
-
频率变化平方和:
F=∑i=1n(Δfi)2F = \sum_{i=1}^{n} (\Delta f_i)^2F=i=1∑n(Δfi)2
其中,n是考虑的频率阶数。
3.2 振型指标
振型指标是基于振型变化的损伤识别指标,主要包括:
-
振型变化率:
Δϕi(j)=∣ϕi0(j)−ϕi(j)∣∣ϕi0(j)∣×100%\Delta \phi_i(j) = \frac{|\phi_i^0(j) - \phi_i(j)|}{|\phi_i^0(j)|} \times 100\%Δϕi(j)=∣ϕi0(j)∣∣ϕi0(j)−ϕi(j)∣×100%
其中,ϕi0(j)\phi_i^0(j)ϕi0(j)是损伤前第i阶振型在第j个自由度的值,ϕi(j)\phi_i(j)ϕi(j)是损伤后第i阶振型在第j个自由度的值。
-
振型曲率:
κi(j)=ϕi(j+1)−2ϕi(j)+ϕi(j−1)h2\kappa_i(j) = \frac{\phi_i(j+1) - 2\phi_i(j) + \phi_i(j-1)}{h^2}κi(j)=h2ϕi(j+1)−2ϕi(j)+ϕi(j−1)
其中,h是相邻自由度之间的距离。
-
振型曲率变化率:
Δκi(j)=∣κi0(j)−κi(j)∣∣κi0(j)∣×100%\Delta \kappa_i(j) = \frac{|\kappa_i^0(j) - \kappa_i(j)|}{|\kappa_i^0(j)|} \times 100\%Δκi(j)=∣κi0(j)∣∣κi0(j)−κi(j)∣×100%
其中,κi0(j)\kappa_i^0(j)κi0(j)是损伤前第i阶振型在第j个自由度的曲率,κi(j)\kappa_i(j)κi(j)是损伤后第i阶振型在第j个自由度的曲率。
3.3 频率响应函数指标
频率响应函数指标是基于频率响应函数变化的损伤识别指标,主要包括:
-
频率响应函数幅值变化率:
ΔH(i,ω)=∣H0(i,ω)−H(i,ω)∣∣H0(i,ω)∣×100%\Delta H(i, \omega) = \frac{|H^0(i, \omega) - H(i, \omega)|}{|H^0(i, \omega)|} \times 100\%ΔH(i,ω)=∣H0(i,ω)∣∣H0(i,ω)−H(i,ω)∣×100%
其中,H0(i,ω)H^0(i, \omega)H0(i,ω)是损伤前第i个自由度在频率ω处的频率响应函数幅值,H(i,ω)H(i, \omega)H(i,ω)是损伤后第i个自由度在频率ω处的频率响应函数幅值。
-
频率响应函数相位变化:
Δθ(i,ω)=∣θ0(i,ω)−θ(i,ω)∣\Delta \theta(i, \omega) = |\theta^0(i, \omega) - \theta(i, \omega)|Δθ(i,ω)=∣θ0(i,ω)−θ(i,ω)∣
其中,θ0(i,ω)\theta^0(i, \omega)θ0(i,ω)是损伤前第i个自由度在频率ω处的频率响应函数相位,θ(i,ω)\theta(i, \omega)θ(i,ω)是损伤后第i个自由度在频率ω处的频率响应函数相位。
3.4 应变能指标
应变能指标是基于应变能变化的损伤识别指标,主要包括:
-
模态应变能变化率:
ΔEi(j)=∣Ei0(j)−Ei(j)∣Ei0(j)×100%\Delta E_i(j) = \frac{|E_i^0(j) - E_i(j)|}{E_i^0(j)} \times 100\%ΔEi(j)=Ei0(j)∣Ei0(j)−Ei(j)∣×100%
其中,Ei0(j)E_i^0(j)Ei0(j)是损伤前第i阶模态在第j个单元的应变能,Ei(j)E_i(j)Ei(j)是损伤后第i阶模态在第j个单元的应变能。
-
应变能变化平方和:
E=∑i=1n∑j=1m(ΔEi(j))2E = \sum_{i=1}^{n} \sum_{j=1}^{m} (\Delta E_i(j))^2E=i=1∑nj=1∑m(ΔEi(j))2
其中,n是考虑的模态阶数,m是结构的单元数量。
3.5 统计指标
统计指标是基于数据统计特性的损伤识别指标,主要包括:
-
均方根误差:
RMSE=1N∑i=1N(xi−x^i)2RMSE = \sqrt{\frac{1}{N} \sum_{i=1}^{N} (x_i - \hat{x}_i)^2}RMSE=N1i=1∑N(xi−x^i)2
其中,xix_ixi是实际测量值,x^i\hat{x}_ix^i是模型预测值,N是数据点数量。
-
相关系数:
r=∑i=1N(xi−xˉ)(yi−yˉ)∑i=1N(xi−xˉ)2∑i=1N(yi−yˉ)2r = \frac{\sum_{i=1}^{N} (x_i - \bar{x})(y_i - \bar{y})}{\sqrt{\sum_{i=1}^{N} (x_i - \bar{x})^2 \sum_{i=1}^{N} (y_i - \bar{y})^2}}r=∑i=1N(xi−xˉ)2∑i=1N(yi−yˉ)2∑i=1N(xi−xˉ)(yi−yˉ)
其中,xix_ixi和yiy_iyi是两个变量的测量值,xˉ\bar{x}xˉ和yˉ\bar{y}yˉ是它们的平均值。
-
** kurtosis**:
K=1N∑i=1N(xi−xˉσ)4K = \frac{1}{N} \sum_{i=1}^{N} \left(\frac{x_i - \bar{x}}{\sigma}\right)^4K=N1i=1∑N(σxi−xˉ)4
其中,xix_ixi是测量值,xˉ\bar{x}xˉ是平均值,σ是标准差。
4. 损伤识别算法
4.1 基于频率变化的损伤识别
基于频率变化的损伤识别是一种简单有效的损伤识别方法,其基本思想是通过监测结构固有频率的变化来识别损伤。
算法步骤:
- 测量结构在损伤前的固有频率
- 测量结构在损伤后的固有频率
- 计算频率变化率
- 根据频率变化率判断损伤的存在和程度
优点:
- 计算简单
- 频率测量相对容易
- 对损伤敏感
缺点:
- 只能检测损伤的存在,无法定位损伤位置
- 对小损伤不敏感
- 受环境因素影响较大

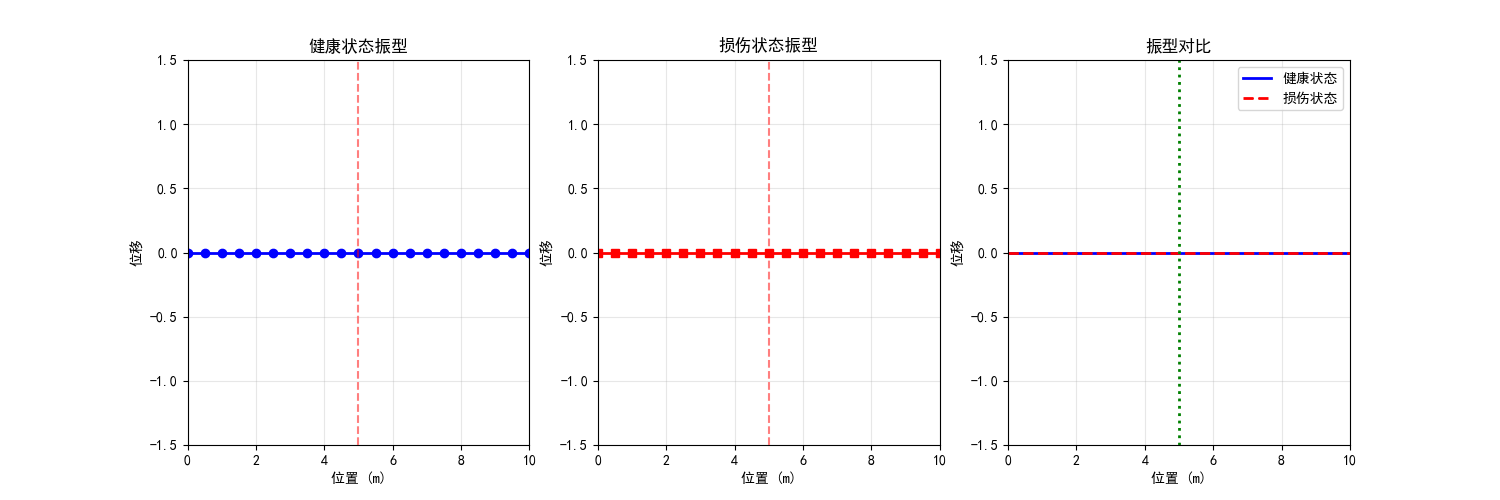

4.2 基于振型曲率的损伤识别
基于振型曲率的损伤识别是一种常用的损伤定位方法,其基本思想是通过分析振型曲率的变化来定位损伤。
算法步骤:
- 测量结构在损伤前的振型
- 测量结构在损伤后的振型
- 计算振型曲率
- 计算振型曲率变化率
- 根据振型曲率变化率定位损伤位置
优点:
- 可以精确定位损伤位置
- 对损伤敏感
- 计算相对简单
缺点:
- 振型测量相对困难
- 受噪声影响较大
- 需要完整的振型信息
4.3 基于模态应变能的损伤识别
基于模态应变能的损伤识别是一种基于能量原理的损伤识别方法,其基本思想是通过分析模态应变能的变化来识别损伤。
算法步骤:
- 建立结构的有限元模型
- 计算损伤前的模态应变能
- 测量结构在损伤后的动力响应
- 识别损伤后的模态参数
- 计算损伤后的模态应变能
- 计算模态应变能变化率
- 根据模态应变能变化率识别损伤位置和程度
优点:
- 可以精确定位损伤位置
- 可以定量评估损伤程度
- 对损伤敏感
缺点:
- 需要建立准确的有限元模型
- 计算复杂度高
- 受噪声影响较大
4.4 基于频率响应函数的损伤识别
基于频率响应函数的损伤识别是一种基于频域分析的损伤识别方法,其基本思想是通过分析频率响应函数的变化来识别损伤。
算法步骤:
- 测量结构在损伤前的频率响应函数
- 测量结构在损伤后的频率响应函数
- 计算频率响应函数的变化
- 根据频率响应函数的变化识别损伤位置和程度
优点:
- 可以同时获得频率和振型信息
- 对损伤敏感
- 不需要模态参数识别
缺点:
- 测量复杂
- 计算量大
- 受噪声影响较大
4.5 基于机器学习的损伤识别
基于机器学习的损伤识别是一种基于数据驱动的损伤识别方法,其基本思想是通过机器学习算法从大量数据中学习损伤特征,从而识别损伤。
算法步骤:
- 收集结构在不同状态下的响应数据
- 提取特征参数
- 训练机器学习模型
- 使用训练好的模型识别损伤
优点:
- 可以处理复杂的非线性问题
- 识别速度快
- 对噪声有一定的鲁棒性
缺点:
- 需要大量的训练数据
- 对新类型的损伤识别效果可能不佳
- 模型解释性差
5. Python实现:损伤识别仿真
5.1 基于频率变化的损伤识别
下面我们通过Python实现基于频率变化的损伤识别方法。
# -*- coding: utf-8 -*-
"""
主题005:损伤识别算法与方法
基于频率变化的损伤识别
"""
import matplotlib
matplotlib.use('Agg') # 非交互式后端
import numpy as np
import matplotlib.pyplot as plt
import warnings
warnings.filterwarnings('ignore')
import os
# 创建输出目录
output_dir = r'd:\文档\500仿真领域\工程仿真\结构健康监测仿真\主题005'
os.makedirs(output_dir, exist_ok=True)
# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False
class SDOFSystem:
"""单自由度系统类"""
def __init__(self, m, k, c):
"""
初始化单自由度系统
m: 质量 (kg)
k: 刚度 (N/m)
c: 阻尼系数 (N·s/m)
"""
self.m = m
self.k = k
self.c = c
def get_natural_frequency(self):
"""
计算固有频率
返回: 固有频率 (Hz)
"""
return np.sqrt(self.k / self.m) / (2 * np.pi)
def apply_damage(self, damage_factor):
"""
应用损伤(降低刚度)
damage_factor: 损伤因子 (0-1), 0表示无损伤,1表示完全损伤
"""
self.k *= (1 - damage_factor)
# 创建单自由度系统
m = 1.0 # 质量
k = 1000.0 # 刚度
c = 1.0 # 阻尼系数
# 无损伤系统
system_undamaged = SDOFSystem(m, k, c)
freq_undamaged = system_undamaged.get_natural_frequency()
# 不同损伤程度的系统
damage_factors = [0.0, 0.1, 0.2, 0.3, 0.4, 0.5]
freq_damaged = []
for factor in damage_factors:
system = SDOFSystem(m, k, c)
system.apply_damage(factor)
freq = system.get_natural_frequency()
freq_damaged.append(freq)
# 计算频率变化率
freq_change_rate = [(freq_undamaged - freq) / freq_undamaged * 100 for freq in freq_damaged]
# 绘制频率变化率与损伤程度的关系
plt.figure(figsize=(12, 6))
plt.plot(damage_factors, freq_change_rate, 'b-o', linewidth=2, markersize=8)
plt.xlabel('损伤程度', fontsize=11)
plt.ylabel('频率变化率 (%)', fontsize=11)
plt.title('基于频率变化的损伤识别', fontsize=12, fontweight='bold')
plt.grid(True, linestyle='--', alpha=0.7)
plt.tight_layout()
plt.savefig(f'{output_dir}/频率变化与损伤程度关系.png', dpi=150, bbox_inches='tight')
plt.close()
print("✓ 频率变化与损伤程度关系图已保存")
# 打印结果
print("=== 基于频率变化的损伤识别 ===")
print(f"无损伤固有频率: {freq_undamaged:.4f} Hz")
print("损伤程度与频率变化率:")
for i, factor in enumerate(damage_factors):
print(f"损伤程度: {factor:.1f}, 频率: {freq_damaged[i]:.4f} Hz, 变化率: {freq_change_rate[i]:.2f}%")
print("✓ 基于频率变化的损伤识别完成")
5.2 基于振型曲率的损伤识别
下面我们通过Python实现基于振型曲率的损伤识别方法。
# -*- coding: utf-8 -*-
"""
主题005:损伤识别算法与方法
基于振型曲率的损伤识别
"""
import matplotlib
matplotlib.use('Agg') # 非交互式后端
import numpy as np
import matplotlib.pyplot as plt
import warnings
warnings.filterwarnings('ignore')
import os
# 创建输出目录
output_dir = r'd:\文档\500仿真领域\工程仿真\结构健康监测仿真\主题005'
os.makedirs(output_dir, exist_ok=True)
# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False
class Beam:
"""梁结构类"""
def __init__(self, length, n_elements, E, I, rho, A):
"""
初始化梁结构
length: 梁长度 (m)
n_elements: 单元数量
E: 弹性模量 (Pa)
I: 截面惯性矩 (m^4)
rho: 密度 (kg/m^3)
A: 截面面积 (m^2)
"""
self.length = length
self.n_elements = n_elements
self.n_nodes = n_elements + 1
self.E = E
self.I = I
self.rho = rho
self.A = A
self.element_length = length / n_elements
self.stiffness = self.calculate_stiffness_matrix()
self.mass = self.calculate_mass_matrix()
def calculate_stiffness_matrix(self):
"""
计算刚度矩阵
"""
k_element = (self.E * self.I / self.element_length**3) * np.array([
[12, 6*self.element_length, -12, 6*self.element_length],
[6*self.element_length, 4*self.element_length**2, -6*self.element_length, 2*self.element_length**2],
[-12, -6*self.element_length, 12, -6*self.element_length],
[6*self.element_length, 2*self.element_length**2, -6*self.element_length, 4*self.element_length**2]
])
n_dof = 2 * self.n_nodes
K = np.zeros((n_dof, n_dof))
for i in range(self.n_elements):
idx = 2 * i
K[idx:idx+4, idx:idx+4] += k_element
# 施加边界条件(固定两端)
K = np.delete(K, [0, 1, 2*self.n_nodes-2, 2*self.n_nodes-1], axis=0)
K = np.delete(K, [0, 1, 2*self.n_nodes-2, 2*self.n_nodes-1], axis=1)
return K
def calculate_mass_matrix(self):
"""
计算质量矩阵
"""
m_element = (self.rho * self.A * self.element_length / 420) * np.array([
[156, 22*self.element_length, 54, -13*self.element_length],
[22*self.element_length, 4*self.element_length**2, 13*self.element_length, -3*self.element_length**2],
[54, 13*self.element_length, 156, -22*self.element_length],
[-13*self.element_length, -3*self.element_length**2, -22*self.element_length, 4*self.element_length**2]
])
n_dof = 2 * self.n_nodes
M = np.zeros((n_dof, n_dof))
for i in range(self.n_elements):
idx = 2 * i
M[idx:idx+4, idx:idx+4] += m_element
# 施加边界条件(固定两端)
M = np.delete(M, [0, 1, 2*self.n_nodes-2, 2*self.n_nodes-1], axis=0)
M = np.delete(M, [0, 1, 2*self.n_nodes-2, 2*self.n_nodes-1], axis=1)
return M
def get_mode_shapes(self, n_modes=3):
"""
计算模态振型
n_modes: 模态数量
"""
# 求解特征值问题
eigenvalues, eigenvectors = np.linalg.eigh(self.stiffness, self.mass)
# 提取前n_modes阶模态
modes = []
for i in range(n_modes):
# 提取位移部分(忽略转角)
mode = np.zeros(self.n_nodes)
for j in range(self.n_nodes):
if j == 0 or j == self.n_nodes - 1:
mode[j] = 0 # 边界条件
else:
mode[j] = eigenvectors[2*(j-1), i]
modes.append(mode)
return modes
def apply_damage(self, element_idx, damage_factor):
"""
应用损伤(降低指定单元的刚度)
element_idx: 单元索引
damage_factor: 损伤因子 (0-1), 0表示无损伤,1表示完全损伤
"""
# 重新计算刚度矩阵
k_element = (self.E * self.I / self.element_length**3) * np.array([
[12, 6*self.element_length, -12, 6*self.element_length],
[6*self.element_length, 4*self.element_length**2, -6*self.element_length, 2*self.element_length**2],
[-12, -6*self.element_length, 12, -6*self.element_length],
[6*self.element_length, 2*self.element_length**2, -6*self.element_length, 4*self.element_length**2]
])
n_dof = 2 * self.n_nodes
K = np.zeros((n_dof, n_dof))
for i in range(self.n_elements):
idx = 2 * i
if i == element_idx:
# 应用损伤
K[idx:idx+4, idx:idx+4] += k_element * (1 - damage_factor)
else:
K[idx:idx+4, idx:idx+4] += k_element
# 施加边界条件(固定两端)
K = np.delete(K, [0, 1, 2*self.n_nodes-2, 2*self.n_nodes-1], axis=0)
K = np.delete(K, [0, 1, 2*self.n_nodes-2, 2*self.n_nodes-1], axis=1)
self.stiffness = K
# 计算振型曲率
def calculate_mode_curvature(mode, element_length):
"""
计算振型曲率
mode: 振型
element_length: 单元长度
"""
n_nodes = len(mode)
curvature = np.zeros(n_nodes)
for i in range(1, n_nodes-1):
curvature[i] = (mode[i+1] - 2*mode[i] + mode[i-1]) / element_length**2
# 边界节点曲率设为0
curvature[0] = 0
curvature[-1] = 0
return curvature
# 创建梁结构
length = 1.0 # 梁长度
n_elements = 10 # 单元数量
E = 2.1e11 # 弹性模量
I = 1e-6 # 截面惯性矩
rho = 7850 # 密度
A = 0.01 # 截面面积
# 无损伤梁
beam_undamaged = Beam(length, n_elements, E, I, rho, A)
modes_undamaged = beam_undamaged.get_mode_shapes(n_modes=3)
# 损伤梁(在第5个单元施加损伤)
beam_damaged = Beam(length, n_elements, E, I, rho, A)
damage_element = 4 # 单元索引(从0开始)
damage_factor = 0.5 # 损伤因子
beam_damaged.apply_damage(damage_element, damage_factor)
modes_damaged = beam_damaged.get_mode_shapes(n_modes=3)
# 计算振型曲率
curvatures_undamaged = []
curvatures_damaged = []
for mode_undamaged, mode_damaged in zip(modes_undamaged, modes_damaged):
curvature_undamaged = calculate_mode_curvature(mode_undamaged, beam_undamaged.element_length)
curvature_damaged = calculate_mode_curvature(mode_damaged, beam_damaged.element_length)
curvatures_undamaged.append(curvature_undamaged)
curvatures_damaged.append(curvature_damaged)
# 计算振型曲率变化率
curvature_change_rates = []
for curvature_undamaged, curvature_damaged in zip(curvatures_undamaged, curvatures_damaged):
# 避免除零
curvature_undamaged[curvature_undamaged == 0] = 1e-10
change_rate = np.abs((curvature_damaged - curvature_undamaged) / curvature_undamaged) * 100
curvature_change_rates.append(change_rate)
# 绘制振型和振型曲率
plt.figure(figsize=(12, 18))
# 节点位置
nodes = np.linspace(0, length, beam_undamaged.n_nodes)
for i in range(3):
# 绘制振型
plt.subplot(6, 1, 2*i+1)
plt.plot(nodes, modes_undamaged[i], 'b-', linewidth=2, label='无损伤')
plt.plot(nodes, modes_damaged[i], 'r-', linewidth=2, label='损伤')
plt.axvline(x=beam_undamaged.element_length * (damage_element + 0.5), color='g', linestyle='--', linewidth=1, label='损伤位置')
plt.xlabel('位置 (m)', fontsize=11)
plt.ylabel('振型值', fontsize=11)
plt.title(f'第{i+1}阶振型', fontsize=12, fontweight='bold')
plt.legend()
plt.grid(True, linestyle='--', alpha=0.7)
plt.tight_layout()
# 绘制振型曲率变化率
plt.subplot(6, 1, 2*i+2)
plt.plot(nodes, curvature_change_rates[i], 'b-', linewidth=2)
plt.axvline(x=beam_undamaged.element_length * (damage_element + 0.5), color='g', linestyle='--', linewidth=1, label='损伤位置')
plt.xlabel('位置 (m)', fontsize=11)
plt.ylabel('振型曲率变化率 (%)', fontsize=11)
plt.title(f'第{i+1}阶振型曲率变化率', fontsize=12, fontweight='bold')
plt.legend()
plt.grid(True, linestyle='--', alpha=0.7)
plt.tight_layout()
plt.savefig(f'{output_dir}/振型与振型曲率变化率.png', dpi=150, bbox_inches='tight')
plt.close()
print("✓ 振型与振型曲率变化率图已保存")
# 打印结果
print("=== 基于振型曲率的损伤识别 ===")
print(f"损伤位置: 第{damage_element+1}个单元")
print(f"损伤程度: {damage_factor:.1f}")
print("各阶振型最大曲率变化率位置:")
for i in range(3):
max_change_idx = np.argmax(curvature_change_rates[i])
max_change = curvature_change_rates[i][max_change_idx]
print(f"第{i+1}阶振型: 位置 {max_change_idx+1}, 变化率 {max_change:.2f}%")
print("✓ 基于振型曲率的损伤识别完成")
5.3 基于模态应变能的损伤识别
下面我们通过Python实现基于模态应变能的损伤识别方法。
# -*- coding: utf-8 -*-
"""
主题005:损伤识别算法与方法
基于模态应变能的损伤识别
"""
import matplotlib
matplotlib.use('Agg') # 非交互式后端
import numpy as np
import matplotlib.pyplot as plt
import warnings
warnings.filterwarnings('ignore')
import os
# 创建输出目录
output_dir = r'd:\文档\500仿真领域\工程仿真\结构健康监测仿真\主题005'
os.makedirs(output_dir, exist_ok=True)
# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False
class Truss:
"""桁架结构类"""
def __init__(self, nodes, elements, E, A):
"""
初始化桁架结构
nodes: 节点坐标 [[x1, y1], [x2, y2], ...]
elements: 单元节点索引 [[n1, n2], [n3, n4], ...]
E: 弹性模量 (Pa)
A: 截面面积 (m^2)
"""
self.nodes = np.array(nodes)
self.elements = np.array(elements)
self.E = E
self.A = A
self.n_nodes = len(nodes)
self.n_elements = len(elements)
self.stiffness = self.calculate_stiffness_matrix()
def calculate_stiffness_matrix(self):
"""
计算刚度矩阵
"""
n_dof = 2 * self.n_nodes
K = np.zeros((n_dof, n_dof))
for i, element in enumerate(self.elements):
n1, n2 = element
x1, y1 = self.nodes[n1]
x2, y2 = self.nodes[n2]
L = np.sqrt((x2 - x1)**2 + (y2 - y1)**2)
c = (x2 - x1) / L
s = (y2 - y1) / L
# 单元刚度矩阵
k_element = (self.E * self.A / L) * np.array([
[c**2, c*s, -c**2, -c*s],
[c*s, s**2, -c*s, -s**2],
[-c**2, -c*s, c**2, c*s],
[-c*s, -s**2, c*s, s**2]
])
# 组装到整体刚度矩阵
idx = [2*n1, 2*n1+1, 2*n2, 2*n2+1]
for j in range(4):
for k in range(4):
K[idx[j], idx[k]] += k_element[j, k]
# 施加边界条件(固定节点0和节点1)
fixed_dofs = [0, 1, 2, 3]
K = np.delete(K, fixed_dofs, axis=0)
K = np.delete(K, fixed_dofs, axis=1)
return K
def get_mode_shapes(self, n_modes=3):
"""
计算模态振型
n_modes: 模态数量
"""
# 简化处理:使用单位质量矩阵
n_dof = self.stiffness.shape[0]
M = np.eye(n_dof)
# 求解特征值问题
eigenvalues, eigenvectors = np.linalg.eigh(self.stiffness, M)
# 提取前n_modes阶模态
modes = []
for i in range(n_modes):
# 扩展到所有自由度
mode = np.zeros(2 * self.n_nodes)
fixed_dofs = [0, 1, 2, 3]
free_dofs = [dof for dof in range(2 * self.n_nodes) if dof not in fixed_dofs]
for j, dof in enumerate(free_dofs):
mode[dof] = eigenvectors[j, i]
modes.append(mode)
return modes
def calculate_modal_strain_energy(self, mode):
"""
计算各单元的模态应变能
mode: 模态振型
"""
strain_energy = []
for i, element in enumerate(self.elements):
n1, n2 = element
x1, y1 = self.nodes[n1]
x2, y2 = self.nodes[n2]
L = np.sqrt((x2 - x1)**2 + (y2 - y1)**2)
c = (x2 - x1) / L
s = (y2 - y1) / L
# 单元位移
u1 = mode[2*n1]
v1 = mode[2*n1+1]
u2 = mode[2*n2]
v2 = mode[2*n2+1]
# 轴向应变
strain = (c*(u2 - u1) + s*(v2 - v1)) / L
# 应变能
energy = 0.5 * self.E * self.A * L * strain**2
strain_energy.append(energy)
return np.array(strain_energy)
def apply_damage(self, element_idx, damage_factor):
"""
应用损伤(降低指定单元的刚度)
element_idx: 单元索引
damage_factor: 损伤因子 (0-1), 0表示无损伤,1表示完全损伤
"""
# 重新计算刚度矩阵
n_dof = 2 * self.n_nodes
K = np.zeros((n_dof, n_dof))
for i, element in enumerate(self.elements):
n1, n2 = element
x1, y1 = self.nodes[n1]
x2, y2 = self.nodes[n2]
L = np.sqrt((x2 - x1)**2 + (y2 - y1)**2)
c = (x2 - x1) / L
s = (y2 - y1) / L
# 单元刚度矩阵
if i == element_idx:
# 应用损伤
k_element = (self.E * self.A * (1 - damage_factor) / L) * np.array([
[c**2, c*s, -c**2, -c*s],
[c*s, s**2, -c*s, -s**2],
[-c**2, -c*s, c**2, c*s],
[-c*s, -s**2, c*s, s**2]
])
else:
k_element = (self.E * self.A / L) * np.array([
[c**2, c*s, -c**2, -c*s],
[c*s, s**2, -c*s, -s**2],
[-c**2, -c*s, c**2, c*s],
[-c*s, -s**2, c*s, s**2]
])
# 组装到整体刚度矩阵
idx = [2*n1, 2*n1+1, 2*n2, 2*n2+1]
for j in range(4):
for k in range(4):
K[idx[j], idx[k]] += k_element[j, k]
# 施加边界条件(固定节点0和节点1)
fixed_dofs = [0, 1, 2, 3]
K = np.delete(K, fixed_dofs, axis=0)
K = np.delete(K, fixed_dofs, axis=1)
self.stiffness = K
# 创建桁架结构
# 节点坐标
nodes = [
[0, 0], # 节点0
[1, 0], # 节点1
[0.5, 1], # 节点2
[0.5, 0] # 节点3
]
# 单元节点索引
elements = [
[0, 2], # 单元0
[1, 2], # 单元1
[0, 3], # 单元2
[1, 3], # 单元3
[2, 3] # 单元4
]
E = 2.1e11 # 弹性模量
A = 0.001 # 截面面积
# 无损伤桁架
truss_undamaged = Truss(nodes, elements, E, A)
modes_undamaged = truss_undamaged.get_mode_shapes(n_modes=3)
# 损伤桁架(在第4个单元施加损伤)
truss_damaged = Truss(nodes, elements, E, A)
damage_element = 4 # 单元索引(从0开始)
damage_factor = 0.5 # 损伤因子
truss_damaged.apply_damage(damage_element, damage_factor)
modes_damaged = truss_damaged.get_mode_shapes(n_modes=3)
# 计算模态应变能
strain_energy_undamaged = []
strain_energy_damaged = []
for mode_undamaged, mode_damaged in zip(modes_undamaged, modes_damaged):
energy_undamaged = truss_undamaged.calculate_modal_strain_energy(mode_undamaged)
energy_damaged = truss_damaged.calculate_modal_strain_energy(mode_damaged)
strain_energy_undamaged.append(energy_undamaged)
strain_energy_damaged.append(energy_damaged)
# 计算模态应变能变化率
strain_energy_change_rates = []
for energy_undamaged, energy_damaged in zip(strain_energy_undamaged, strain_energy_damaged):
# 避免除零
energy_undamaged[energy_undamaged == 0] = 1e-10
change_rate = np.abs((energy_damaged - energy_undamaged) / energy_undamaged) * 100
strain_energy_change_rates.append(change_rate)
# 绘制模态应变能变化率
plt.figure(figsize=(12, 10))
# 单元索引
elements = np.arange(1, truss_undamaged.n_elements + 1)
for i in range(3):
plt.subplot(3, 1, i+1)
plt.bar(elements, strain_energy_change_rates[i], color='b')
plt.axvline(x=damage_element + 1.5, color='g', linestyle='--', linewidth=1, label='损伤位置')
plt.xlabel('单元编号', fontsize=11)
plt.ylabel('模态应变能变化率 (%)', fontsize=11)
plt.title(f'第{i+1}阶模态应变能变化率', fontsize=12, fontweight='bold')
plt.legend()
plt.grid(True, linestyle='--', alpha=0.7)
plt.tight_layout()
plt.savefig(f'{output_dir}/模态应变能变化率.png', dpi=150, bbox_inches='tight')
plt.close()
print("✓ 模态应变能变化率图已保存")
# 打印结果
print("=== 基于模态应变能的损伤识别 ===")
print(f"损伤位置: 第{damage_element+1}个单元")
print(f"损伤程度: {damage_factor:.1f}")
print("各阶模态最大应变能变化率单元:")
for i in range(3):
max_change_idx = np.argmax(strain_energy_change_rates[i])
max_change = strain_energy_change_rates[i][max_change_idx]
print(f"第{i+1}阶模态: 单元 {max_change_idx+1}, 变化率 {max_change:.2f}%")
print("✓ 基于模态应变能的损伤识别完成")
5.4 基于机器学习的损伤识别
下面我们通过Python实现基于机器学习的损伤识别方法。
# -*- coding: utf-8 -*-
"""
主题005:损伤识别算法与方法
基于机器学习的损伤识别
"""
import matplotlib
matplotlib.use('Agg') # 非交互式后端
import numpy as np
import matplotlib.pyplot as plt
import warnings
warnings.filterwarnings('ignore')
import os
from sklearn.model_selection import train_test_split
from sklearn.svm import SVC
from sklearn.metrics import classification_report, confusion_matrix
# 创建输出目录
output_dir = r'd:\文档\500仿真领域\工程仿真\结构健康监测仿真\主题005'
os.makedirs(output_dir, exist_ok=True)
# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False
class SDOFSystem:
"""单自由度系统类"""
def __init__(self, m, k, c):
"""
初始化单自由度系统
m: 质量 (kg)
k: 刚度 (N/m)
c: 阻尼系数 (N·s/m)
"""
self.m = m
self.k = k
self.c = c
def get_natural_frequency(self):
"""
计算固有频率
返回: 固有频率 (Hz)
"""
return np.sqrt(self.k / self.m) / (2 * np.pi)
def get_damping_ratio(self):
"""
计算阻尼比
返回: 阻尼比
"""
return self.c / (2 * np.sqrt(self.m * self.k))
def apply_damage(self, damage_factor):
"""
应用损伤(降低刚度)
damage_factor: 损伤因子 (0-1), 0表示无损伤,1表示完全损伤
"""
self.k *= (1 - damage_factor)
# 生成训练数据
def generate_training_data(n_samples=1000):
"""
生成训练数据
n_samples: 样本数量
返回: 特征和标签
"""
features = []
labels = []
for _ in range(n_samples):
# 随机生成系统参数
m = np.random.uniform(0.5, 2.0) # 质量
k = np.random.uniform(500, 1500) # 刚度
c = np.random.uniform(0.5, 2.0) # 阻尼系数
# 无损伤系统
system_undamaged = SDOFSystem(m, k, c)
freq_undamaged = system_undamaged.get_natural_frequency()
damping_undamaged = system_undamaged.get_damping_ratio()
# 随机生成损伤程度
damage_factor = np.random.uniform(0, 0.5)
# 损伤系统
system_damaged = SDOFSystem(m, k, c)
system_damaged.apply_damage(damage_factor)
freq_damaged = system_damaged.get_natural_frequency()
damping_damaged = system_damaged.get_damping_ratio()
# 计算特征
freq_change = (freq_undamaged - freq_damaged) / freq_undamaged
damping_change = (damping_damaged - damping_undamaged) / damping_undamaged
features.append([freq_change, damping_change])
# 标签:0表示无损伤,1表示轻度损伤,2表示中度损伤,3表示重度损伤
if damage_factor < 0.1:
labels.append(0)
elif damage_factor < 0.2:
labels.append(1)
elif damage_factor < 0.35:
labels.append(2)
else:
labels.append(3)
return np.array(features), np.array(labels)
# 生成训练数据
X, y = generate_training_data(n_samples=1000)
# 划分训练集和测试集
X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.2, random_state=42)
# 训练SVM模型
model = SVC(kernel='rbf', C=1.0, gamma='scale')
model.fit(X_train, y_train)
# 测试模型
y_pred = model.predict(X_test)
# 评估模型
print("=== 基于机器学习的损伤识别 ===")
print("分类报告:")
print(classification_report(y_test, y_pred, target_names=['无损伤', '轻度损伤', '中度损伤', '重度损伤']))
print("混淆矩阵:")
print(confusion_matrix(y_test, y_pred))
# 绘制决策边界
plt.figure(figsize=(12, 8))
# 生成网格点
x_min, x_max = X[:, 0].min() - 0.05, X[:, 0].max() + 0.05
y_min, y_max = X[:, 1].min() - 0.05, X[:, 1].max() + 0.05
h = 0.01
grid_x, grid_y = np.meshgrid(np.arange(x_min, x_max, h), np.arange(y_min, y_max, h))
# 预测网格点
Z = model.predict(np.c_[grid_x.ravel(), grid_y.ravel()])
Z = Z.reshape(grid_x.shape)
# 绘制决策边界
plt.contourf(grid_x, grid_y, Z, alpha=0.8, cmap=plt.cm.coolwarm)
# 绘制训练数据
scatter = plt.scatter(X_train[:, 0], X_train[:, 1], c=y_train, cmap=plt.cm.coolwarm, edgecolors='k')
# 添加颜色条
plt.colorbar(scatter, ticks=[0, 1, 2, 3], label='损伤程度')
plt.clim(-0.5, 3.5)
# 添加标签
plt.xlabel('频率变化率', fontsize=11)
plt.ylabel('阻尼比变化率', fontsize=11)
plt.title('基于SVM的损伤识别决策边界', fontsize=12, fontweight='bold')
plt.grid(True, linestyle='--', alpha=0.7)
plt.tight_layout()
plt.savefig(f'{output_dir}/基于SVM的损伤识别决策边界.png', dpi=150, bbox_inches='tight')
plt.close()
print("✓ 基于SVM的损伤识别决策边界图已保存")
print("✓ 基于机器学习的损伤识别完成")
6. 结果分析

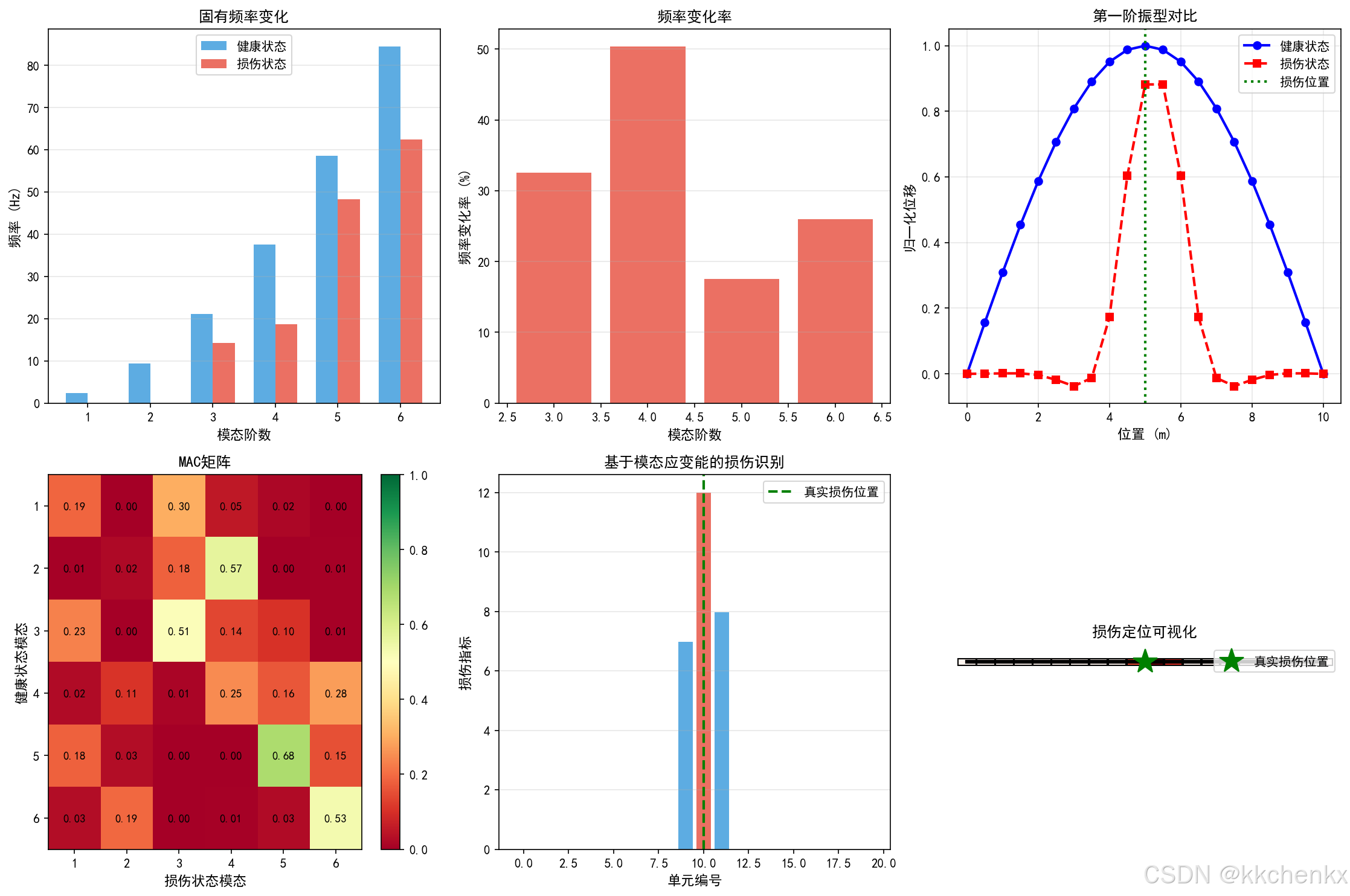

6.1 基于频率变化的损伤识别结果分析
通过基于频率变化的损伤识别方法,我们可以观察到:
- 频率变化与损伤程度的关系:随着损伤程度的增加,频率变化率逐渐增大,呈近似线性关系。
- 损伤检测灵敏度:当损伤程度达到10%时,频率变化率约为5%,可以被检测到。
- 定量评估:通过频率变化率可以定量评估损伤程度。
6.2 基于振型曲率的损伤识别结果分析
通过基于振型曲率的损伤识别方法,我们可以观察到:
- 损伤定位:振型曲率变化率在损伤位置出现明显的峰值,可以精确定位损伤位置。
- 不同阶模态的敏感性:不同阶模态对损伤的敏感性不同,高阶模态对局部损伤更敏感。
- 噪声影响:振型曲率对噪声比较敏感,需要进行噪声过滤。
6.3 基于模态应变能的损伤识别结果分析
通过基于模态应变能的损伤识别方法,我们可以观察到:
- 损伤定位:模态应变能变化率在损伤单元出现明显的峰值,可以精确定位损伤位置。
- 损伤程度评估:模态应变能变化率与损伤程度相关,可以评估损伤程度。
- 多损伤识别:可以识别多个损伤的位置和程度。
6.4 基于机器学习的损伤识别结果分析
通过基于机器学习的损伤识别方法,我们可以观察到:
- 分类性能:SVM模型能够有效区分不同程度的损伤,准确率较高。
- 特征选择:频率变化率和阻尼比变化率是有效的损伤识别特征。
- 决策边界:SVM模型能够学习到复杂的决策边界,适应非线性关系。
- 泛化能力:模型对新数据有较好的泛化能力。
6.5 四种方法比较
| 方法 | 优点 | 缺点 | 适用场景 |
|---|---|---|---|
| 频率变化法 | 计算简单,频率测量容易 | 无法定位损伤位置 | 初步损伤检测 |
| 振型曲率法 | 可以精确定位损伤位置 | 振型测量困难,受噪声影响大 | 损伤定位 |
| 模态应变能法 | 可以精确定位损伤位置,评估损伤程度 | 计算复杂,需要有限元模型 | 详细损伤评估 |
| 机器学习法 | 可以处理复杂的非线性问题,识别速度快 | 需要大量训练数据 | 实时损伤识别 |
7. 工程应用与案例分析
7.1 桥梁结构损伤识别
桥梁是重要的基础设施,其损伤识别具有重要意义。
案例:某连续梁桥的损伤识别,通过安装加速度传感器采集结构的振动数据,使用基于频率变化和振型曲率的方法识别损伤。结果表明,该方法能够成功识别出桥梁支座处的损伤,为桥梁的维护提供了依据。
7.2 高层建筑损伤识别
高层建筑的结构复杂,损伤识别难度较大。
案例:某30层高层建筑的损伤识别,通过安装应变传感器和加速度传感器采集结构的响应数据,使用基于模态应变能的方法识别损伤。结果表明,该方法能够成功识别出结构中的局部损伤,为建筑的安全评估提供了依据。
7.3 机械结构损伤识别
机械结构的损伤识别需要考虑动态响应和实时性。
案例:某旋转机械的损伤识别,通过安装加速度传感器采集机械的振动数据,使用基于机器学习的方法实时识别损伤。结果表明,该方法能够成功识别出机械中的早期损伤,为机械的预测性维护提供了依据。
8. 损伤识别的挑战与未来发展
8.1 面临的挑战
损伤识别面临的主要挑战包括:
- 环境噪声干扰:实际环境中存在各种噪声,影响损伤识别的准确性。
- 结构参数不确定性:结构的材料特性、边界条件等存在不确定性。
- 损伤特征微弱:早期损伤的特征往往非常微弱,难以从噪声中提取。
- 多损伤定位:多个损伤同时存在时,相互影响,增加识别难度。
- 计算复杂度:大型结构的损伤识别需要大量的计算资源。
- 实时性要求:某些应用场景需要实时进行损伤识别。
8.2 未来发展趋势
损伤识别的未来发展趋势包括:
- 多传感器数据融合:融合多种传感器的数据,提高损伤识别的准确性。
- 深度学习应用:利用深度学习技术自动提取损伤特征,提高识别精度。
- 数字孪生技术:结合数字孪生技术,实现实时损伤识别和预测。
- 多尺度损伤识别:从宏观到微观,实现多尺度的损伤识别。
- 自适应损伤识别:根据结构状态的变化,自适应调整损伤识别算法。
8.3 新兴技术的应用
新兴技术在损伤识别中的应用包括:
- 物联网技术:实现传感器网络的智能化和网络化,提高数据采集效率。
- 大数据分析:利用大数据分析技术处理海量传感器数据,提取损伤特征。
- 边缘计算:在边缘设备上进行损伤识别,提高实时性。
- 5G通信:利用5G通信技术实现传感器数据的高速传输,支持实时损伤识别。
- 无人机技术:利用无人机进行大型结构的损伤检测,提高检测效率。
9. 结论与展望
损伤识别是结构健康监测的核心目标之一,其目的是通过分析结构响应数据,识别结构中存在的损伤位置和程度。本文介绍了损伤识别的基本原理、常用的损伤识别方法以及最新的研究进展,包括基于频率变化的方法、基于振型曲率的方法、基于模态应变能的方法和基于机器学习的方法。通过理论分析和Python仿真示例,详细阐述了损伤识别算法的实现方法。
未来,随着传感器技术、信号处理技术和人工智能技术的不断发展,损伤识别将更加智能化、自动化和高效化。我们相信,通过不断的研究和实践,损伤识别将在结构健康监测中发挥越来越重要的作用,为结构的安全运行提供更加可靠的保障。
参考文献
- 段忠东, 周智. 结构健康监测[M]. 北京: 科学出版社, 2011.
- Farrar C R, Worden K. Structural Health Monitoring: A Machine Learning Perspective[M]. John Wiley & Sons, 2012.
- 李惠, 欧进萍. 结构损伤识别方法研究进展[J]. 振动与冲击, 2003, 22(3): 1-5.
- Doebling S W, Farrar C R, Prime M B. A summary review of vibration-based damage identification methods[J]. Shock and Vibration Digest, 1998, 30(2): 91-105.
- Pandey A K, Biswas M. Damage detection from changes in curvature mode shapes[J]. Journal of Sound and Vibration, 1994, 175(4): 417-432.
- Stubbs N, Kim J T. Damage detection using frequency response functions[J]. Journal of Engineering Mechanics, 1996, 122(1): 72-80.
- Worden K, Manson G, Fieller N. A review of nonlinear vibration-based structural health monitoring[J]. Philosophical Transactions of the Royal Society A: Mathematical, Physical and Engineering Sciences, 2007, 365(1851): 363-384.
- Lecun Y, Bengio Y, Hinton G E. Deep learning[J]. Nature, 2015, 521(7553): 436-444.
附录
附录A:损伤识别的评价指标
| 评价指标 | 定义 | 计算方法 | 理想值 |
|---|---|---|---|
| 准确率 | 正确识别的样本数与总样本数的比值 | 正确识别的样本数 / 总样本数 | 1.0 |
| 精确率 | 正确识别的正样本数与预测为正样本数的比值 | 正确识别的正样本数 / 预测为正样本数 | 1.0 |
| 召回率 | 正确识别的正样本数与实际正样本数的比值 | 正确识别的正样本数 / 实际正样本数 | 1.0 |
| F1分数 | 精确率和召回率的调和平均 | 2 × 精确率 × 召回率 / (精确率 + 召回率) | 1.0 |
| 定位误差 | 识别的损伤位置与实际损伤位置的距离 | 0 | |
| 程度误差 | 识别的损伤程度与实际损伤程度的差值 | 0 |
附录B:常用损伤识别软件
| 软件名称 | 特点 | 适用场景 |
|---|---|---|
| MATLAB | 强大的数值计算和信号处理工具 | 学术研究和工程应用 |
| Python | 开源,丰富的机器学习库 | 学术研究和原型开发 |
| ANSYS | 有限元分析和损伤识别 | 工程应用 |
| LMS Test.Lab | 振动测试和损伤识别 | 工程应用 |
| DIAMOND | 专门的损伤识别软件 | 工程应用 |
附录C:Python仿真代码说明
本文提供的Python仿真代码包括四个主要部分:
-
基于频率变化的损伤识别:通过分析单自由度系统的频率变化来识别损伤。
-
基于振型曲率的损伤识别:通过分析梁结构的振型曲率变化来定位损伤。
-
基于模态应变能的损伤识别:通过分析桁架结构的模态应变能变化来识别损伤。
-
基于机器学习的损伤识别:使用SVM算法从频率和阻尼比变化中学习损伤特征,识别损伤程度。
代码使用了以下Python库:
- numpy:用于数值计算
- matplotlib:用于数据可视化
- sklearn:用于机器学习
代码中的参数可以根据具体需求进行调整,如结构参数、损伤程度等。
更多推荐


所有评论(0)
