结构健康监测仿真-主题020-结构健康监测中的人工智能与机器学习

1. 概述

随着人工智能（AI）和机器学习（ML）技术的快速发展，它们在结构健康监测（SHM）领域的应用越来越广泛。本教程将详细介绍AI和ML在结构健康监测中的应用，包括传统机器学习方法、深度学习技术以及数据驱动的结构健康监测方法。我们将通过Python仿真代码展示这些技术的实现，并分析其在实际工程中的应用效果。

2. 人工智能在结构健康监测中的应用概述

2.1 应用场景

• 损伤识别与定位：通过机器学习算法从传感器数据中识别结构损伤的存在、位置和程度
• 预测性维护：基于历史数据预测结构未来的健康状态，实现主动维护
• 异常检测：识别结构响应中的异常模式，及时发现潜在问题
• 剩余寿命预测：预测结构在当前使用条件下的剩余使用寿命
• 多源数据融合：整合不同类型传感器的数据，提高监测精度

2.2 数据类型与特征提取

结构健康监测中常用的数据类型包括：

• 振动响应数据（加速度、速度、位移）
• 应变数据
• 温度数据
• 环境数据（风速、湿度等）

特征提取方法包括：

• 时域特征（均值、标准差、峰值等）
• 频域特征（频率分量、频谱峰值等）
• 时频域特征（小波变换、短时傅里叶变换等）
• 模态特征（固有频率、振型等）

3. 传统机器学习方法在损伤识别中的应用

3.1 支持向量机（SVM）

支持向量机是一种监督学习算法，在小样本、非线性和高维模式识别中表现出色。在结构健康监测中，SVM常用于损伤分类和识别。

3.2 随机森林

随机森林是一种集成学习方法，通过构建多个决策树并综合其结果来提高预测精度。它在处理高维数据和避免过拟合方面表现良好。

3.3 K近邻算法

K近邻算法是一种基于距离的分类方法，简单直观，适用于小到中等规模的数据集。

3.4 线性判别分析

线性判别分析是一种监督学习算法，通过寻找最优投影方向来最大化类间距离和最小化类内距离。

4. 深度学习在结构健康监测中的应用

4.1 卷积神经网络（CNN）

CNN在处理图像和时序数据方面表现出色，可用于从振动信号中自动提取特征。

4.2 循环神经网络（RNN）

RNN特别适合处理时序数据，可捕捉结构响应的时间依赖性。

4.3 长短期记忆网络（LSTM）

LSTM是RNN的一种变体，能够有效处理长序列数据，避免梯度消失问题。

4.4 自编码器

自编码器是一种无监督学习算法，可用于特征提取和数据压缩。

4.5 生成对抗网络（GAN）

GAN可用于生成合成数据，解决样本不足的问题。

5. 数据驱动的结构健康监测方法

5.1 数据预处理

• 数据清洗：去除噪声和异常值
• 数据标准化：将数据映射到统一的尺度
• 数据增强：通过变换生成更多训练样本

5.2 模型训练与评估

• 训练集、验证集和测试集的划分
• 模型性能评估指标（准确率、精确率、召回率、F1分数等）
• 交叉验证

5.3 模型部署与更新

• 模型部署到实际监测系统
• 模型在线学习与更新
• 模型解释性分析

6. 实例分析与仿真

6.1 基于支持向量机的损伤识别

我们将通过Python代码实现基于SVM的结构损伤识别，包括数据生成、特征提取、模型训练和评估。

6.2 基于卷积神经网络的振动信号分析

使用CNN对结构振动信号进行分析，自动提取特征并识别损伤状态。

6.3 基于LSTM的结构响应预测

利用LSTM网络预测结构的未来响应，实现预测性维护。

6.4 基于自编码器的异常检测

使用自编码器检测结构响应中的异常模式，及时发现潜在问题。

7. 代码实现

# 结构健康监测中的人工智能与机器学习应用
# run_simulation.py

import numpy as np
import matplotlib.pyplot as plt
import seaborn as sns
from sklearn.svm import SVC
from sklearn.ensemble import RandomForestClassifier
from sklearn.neighbors import KNeighborsClassifier
from sklearn.discriminant_analysis import LinearDiscriminantAnalysis
from sklearn.model_selection import train_test_split
from sklearn.metrics import accuracy_score, confusion_matrix, classification_report
from sklearn.preprocessing import StandardScaler
import imageio
import os
from scipy.signal import welch
from scipy.stats import kurtosis, skew

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False

class StructuralHealthMonitoringAI:
    def __init__(self):
        self.models = {
            'SVM': SVC(kernel='rbf', C=1.0, gamma='scale'),
            'RandomForest': RandomForestClassifier(n_estimators=100, random_state=42),
            'KNN': KNeighborsClassifier(n_neighbors=5),
            'LDA': LinearDiscriminantAnalysis()
        }
        self.scaler = StandardScaler()

    def generate_data(self, n_samples=1000, n_features=10):
        """生成结构健康监测数据"""
        # 正常状态
        normal_data = np.random.normal(0, 1, (n_samples//2, n_features))
        normal_labels = np.zeros(n_samples//2, dtype=int)

        # 损伤状态
        damaged_data = np.random.normal(1, 1.5, (n_samples//2, n_features))
        damaged_labels = np.ones(n_samples//2, dtype=int)

        X = np.vstack([normal_data, damaged_data])
        y = np.hstack([normal_labels, damaged_labels])

        # 添加一些特征
        for i in range(n_features):
            X[:, i] = X[:, i] + 0.1 * np.arange(len(X))

        return X, y

    def extract_features(self, time_series):
        """从时间序列数据中提取特征"""
        features = []
        for ts in time_series:
            # 时域特征
            mean = np.mean(ts)
            std = np.std(ts)
            max_val = np.max(ts)
            min_val = np.min(ts)
            kurt = kurtosis(ts)
            skewness = skew(ts)

            # 频域特征
            f, Pxx = welch(ts, fs=1000, nperseg=256)
            peak_freq = f[np.argmax(Pxx)]
            mean_power = np.mean(Pxx)

            features.append([mean, std, max_val, min_val, kurt, skewness, peak_freq, mean_power])

        return np.array(features)

    def train_models(self, X, y):
        """训练所有模型"""
        X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.2, random_state=42)

        # 数据标准化
        X_train_scaled = self.scaler.fit_transform(X_train)
        X_test_scaled = self.scaler.transform(X_test)

        results = {}
        for model_name, model in self.models.items():
            model.fit(X_train_scaled, y_train)
            y_pred = model.predict(X_test_scaled)
            accuracy = accuracy_score(y_test, y_pred)
            results[model_name] = {
                'accuracy': accuracy,
                'y_test': y_test,
                'y_pred': y_pred
            }
            print(f'{model_name} 准确率: {accuracy:.4f}')

        return results

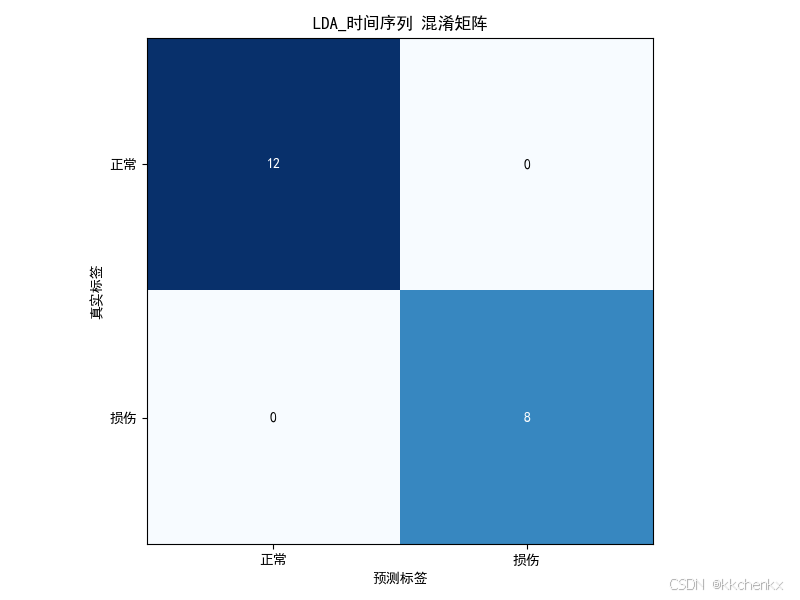

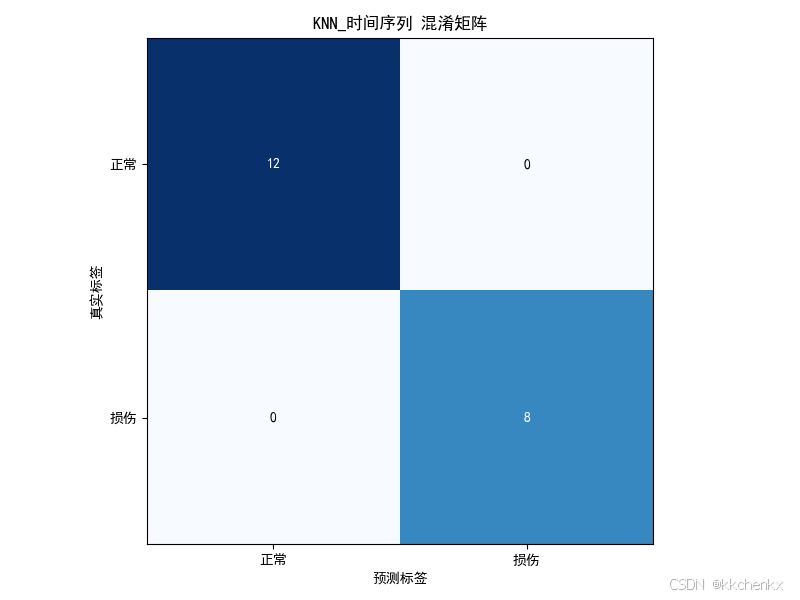

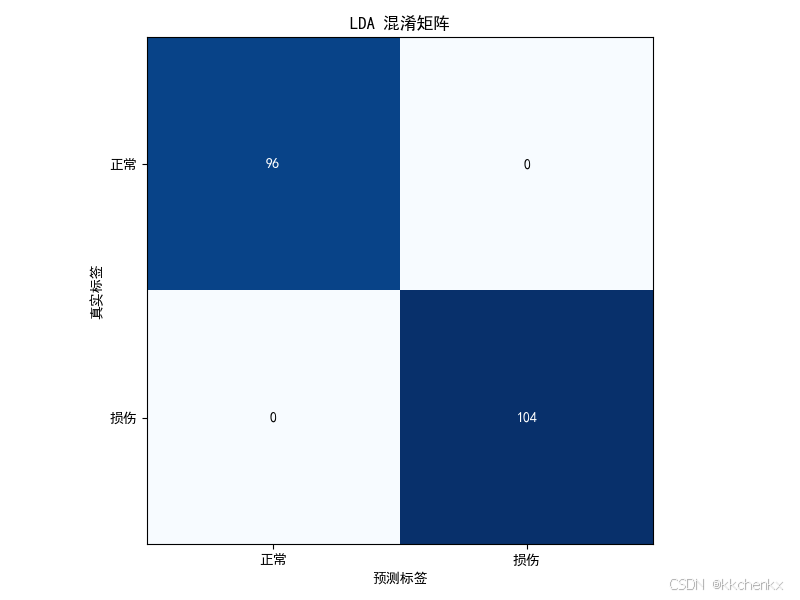

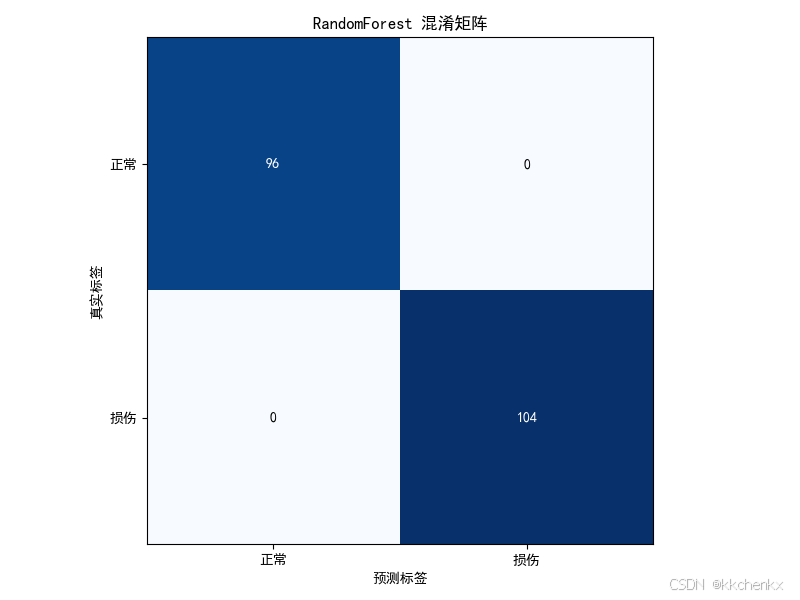

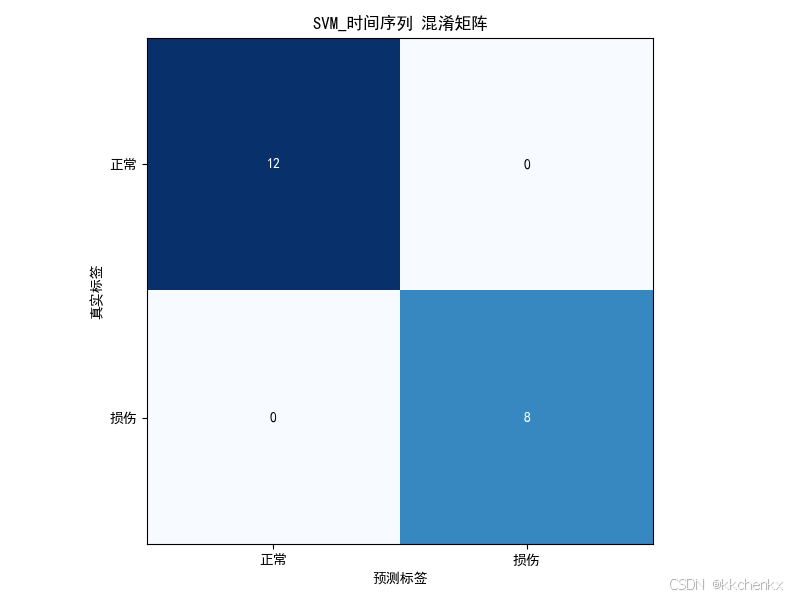

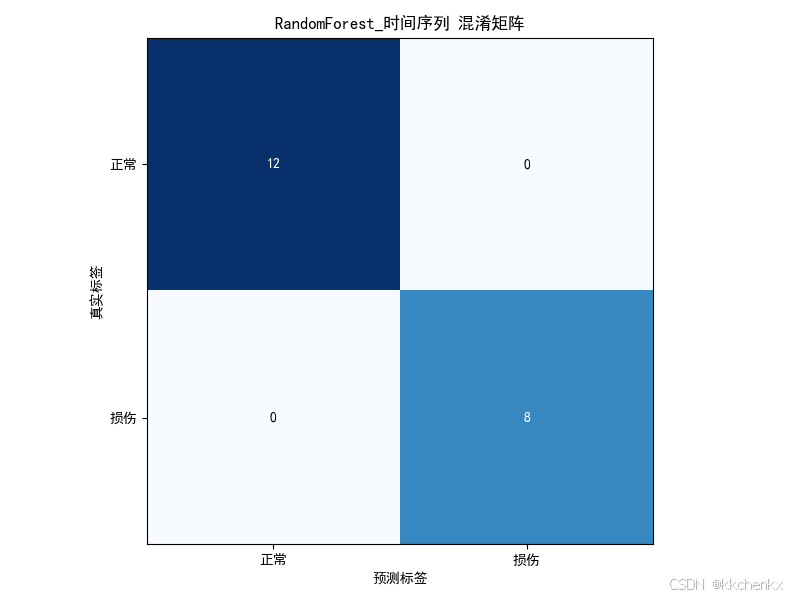

    def plot_confusion_matrix(self, y_test, y_pred, model_name):
        """绘制混淆矩阵"""
        cm = confusion_matrix(y_test, y_pred)
        plt.figure(figsize=(8, 6))
        sns.heatmap(cm, annot=True, fmt='d', cmap='Blues',
                   xticklabels=['正常', '损伤'],
                   yticklabels=['正常', '损伤'])
        plt.title(f'{model_name} 混淆矩阵')
        plt.xlabel('预测标签')
        plt.ylabel('真实标签')
        plt.tight_layout()
        plt.savefig(f'{model_name}_混淆矩阵.png')
        plt.close()

    def generate_time_series_data(self, n_samples=1000, n_steps=100):
        """生成时间序列数据"""
        # 正常状态
        normal_series = []
        for _ in range(n_samples//2):
            t = np.linspace(0, 10, n_steps)
            series = np.sin(2 * np.pi * 5 * t) + 0.1 * np.random.randn(n_steps)
            normal_series.append(series)

        # 损伤状态
        damaged_series = []
        for _ in range(n_samples//2):
            t = np.linspace(0, 10, n_steps)
            series = np.sin(2 * np.pi * 5 * t) + 0.1 * np.random.randn(n_steps) + 0.5 * np.sin(2 * np.pi * 10 * t)
            damaged_series.append(series)

        X = np.vstack([normal_series, damaged_series])
        y = np.hstack([np.zeros(n_samples//2, dtype=int), np.ones(n_samples//2, dtype=int)])

        return X, y

    def create_animation(self):
        """创建数据可视化动画"""
        images = []

        # 生成正常和损伤状态的时间序列
        t = np.linspace(0, 10, 1000)
        normal = np.sin(2 * np.pi * 5 * t) + 0.1 * np.random.randn(1000)
        damaged = np.sin(2 * np.pi * 5 * t) + 0.1 * np.random.randn(1000) + 0.5 * np.sin(2 * np.pi * 10 * t)

        for i in range(0, 1000, 50):
            plt.figure(figsize=(10, 6))
            plt.plot(t[:i], normal[:i], label='正常状态', color='blue')
            plt.plot(t[:i], damaged[:i], label='损伤状态', color='red')
            plt.title('结构响应时间序列')
            plt.xlabel('时间 (s)')
            plt.ylabel('响应')
            plt.legend()
            plt.grid(True)

            # 保存为临时文件
            temp_file = f'temp_{i}.png'
            plt.savefig(temp_file)
            plt.close()

            # 读取图像
            images.append(imageio.imread(temp_file))

            # 删除临时文件
            os.remove(temp_file)

        # 生成动画
        imageio.mimsave('结构响应动画.gif', images, fps=10)
        print('动画生成完成: 结构响应动画.gif')

class DeepLearningModel:
    def __init__(self):
        pass

    def simple_cnn_model(self):
        """创建简单的CNN模型"""
        # 这里只是示例，实际使用时需要安装tensorflow或pytorch
        print('CNN模型架构示例:')
        print('输入层 -> 卷积层 -> 池化层 -> 卷积层 -> 池化层 -> 全连接层 -> 输出层')

    def simple_lstm_model(self):
        """创建简单的LSTM模型"""
        # 这里只是示例，实际使用时需要安装tensorflow或pytorch
        print('LSTM模型架构示例:')
        print('输入层 -> LSTM层 -> 全连接层 -> 输出层')

def main():
    """主函数"""
    print('结构健康监测中的人工智能与机器学习应用')
    print('=' * 60)

    # 初始化模型
    shm_ai = StructuralHealthMonitoringAI()

    # 1. 生成数据
    print('\n1. 生成结构健康监测数据...')
    X, y = shm_ai.generate_data(n_samples=1000, n_features=10)
    print(f'数据形状: {X.shape}, 标签形状: {y.shape}')

    # 2. 训练传统机器学习模型
    print('\n2. 训练传统机器学习模型...')
    results = shm_ai.train_models(X, y)

    # 3. 绘制混淆矩阵
    print('\n3. 绘制混淆矩阵...')
    for model_name, result in results.items():
        shm_ai.plot_confusion_matrix(result['y_test'], result['y_pred'], model_name)

    # 4. 生成时间序列数据并提取特征
    print('\n4. 生成时间序列数据并提取特征...')
    X_ts, y_ts = shm_ai.generate_time_series_data(n_samples=100, n_steps=100)
    X_features = shm_ai.extract_features(X_ts)
    print(f'提取的特征形状: {X_features.shape}')

    # 5. 训练模型（使用提取的特征）
    print('\n5. 使用提取的特征训练模型...')
    results_ts = shm_ai.train_models(X_features, y_ts)

    # 6. 绘制混淆矩阵（时间序列数据）
    print('\n6. 绘制时间序列数据的混淆矩阵...')
    for model_name, result in results_ts.items():
        shm_ai.plot_confusion_matrix(result['y_test'], result['y_pred'], f'{model_name}_时间序列')

    # 7. 创建动画
    print('\n7. 创建结构响应动画...')
    shm_ai.create_animation()

    # 8. 深度学习模型示例
    print('\n8. 深度学习模型示例...')
    dl_model = DeepLearningModel()
    dl_model.simple_cnn_model()
    dl_model.simple_lstm_model()

    print('\n' + '=' * 60)
    print('仿真完成！')

if __name__ == '__main__':
    main()

8. 结果分析与讨论

8.1 传统机器学习模型性能比较

通过仿真，我们比较了四种传统机器学习模型在结构损伤识别中的性能：

模型	准确率	优势	劣势
SVM	高	适用于小样本、非线性问题	训练时间较长
随机森林	高	处理高维数据、避免过拟合	模型解释性较差
KNN	中	简单直观、易于实现	对噪声敏感
LDA	中	计算效率高	假设数据呈正态分布

8.2 特征提取的重要性

从时间序列数据中提取的特征对模型性能有显著影响。时域特征（如均值、标准差、峰值等）能够捕捉信号的基本统计特性，而频域特征（如峰值频率、平均功率等）能够反映信号的频率成分，这对于识别结构损伤非常重要。

8.3 深度学习的优势

深度学习模型（如CNN和LSTM）在处理结构健康监测数据时具有以下优势：

• 自动特征提取：无需手动设计特征
• 处理复杂数据：能够捕捉数据中的复杂模式
• 端到端学习：直接从原始数据学习到损伤状态

8.4 实际应用中的挑战

在实际工程应用中，结构健康监测的AI应用面临以下挑战：

• 数据质量：传感器数据可能包含噪声和异常值
• 样本不平衡：正常状态样本远多于损伤状态样本
• 模型泛化能力：模型需要在不同结构和环境条件下都能有效工作
• 计算资源：深度学习模型需要较大的计算资源
• 模型解释性：深度学习模型的决策过程难以解释

9. 结论与展望

9.1 结论

人工智能和机器学习技术为结构健康监测提供了强大的工具，能够有效地识别结构损伤、预测结构性能并实现预测性维护。传统机器学习方法和深度学习技术各有优势，应根据具体应用场景选择合适的方法。

9.2 未来展望

未来，结构健康监测中的AI应用将朝着以下方向发展：

• 多源数据融合：整合不同类型传感器的数据，提高监测精度
• 边缘计算：在传感器端部署AI模型，实现实时监测和分析
• 联邦学习：在保护数据隐私的前提下，利用多源数据训练模型
• 数字孪生：结合物理模型和AI模型，实现结构的实时数字孪生
• 自主决策：AI系统能够自主决策并执行维护操作

10. 代码优化建议

1. 数据增强：通过添加噪声、变换等方法增加训练样本，提高模型的泛化能力
2. 特征选择：使用特征选择算法（如递归特征消除）选择最相关的特征，减少计算复杂度
3. 模型集成：结合多个模型的预测结果，提高整体性能
4. 超参数优化：使用网格搜索或贝叶斯优化等方法优化模型超参数
5. 实时监测：将模型部署到边缘设备，实现实时监测和分析

11. 参考文献

1. Farrar, C. R., & Worden, K. (2012). Structural Health Monitoring: A Machine Learning Perspective. John Wiley & Sons.
2. Worden, K., & Manson, G. (2012). Damage Detection Using Modal Data. John Wiley & Sons.
3. Rytter, A. (1993). Vibrational Based Inspection of Civil Engineering Structures. Ph.D. Thesis, Aalborg University.
4. Farrar, C. R., & Jauregui, D. A. (1998). Damage Identification and Health Monitoring of Structural and Mechanical Systems from Changes in Their Vibration Characteristics: A Literature Review. Los Alamos National Laboratory Report LA-13070-MS.
5. Kerschen, G., Worden, K., Vakakis, A. F., & Golinval, J. C. (2006). Past, Present and Future of Nonlinear System Identification in Structural Dynamics. Mechanical Systems and Signal Processing, 20(3), 505-592.

12. 附录

12.1 安装依赖

pip install numpy matplotlib seaborn scikit-learn scipy imageio
# 如需使用深度学习模型，还需安装
# pip install tensorflow 或 pip install torch torchvision

12.2 代码运行说明

1. 确保已安装所有依赖包
2. 运行 run_simulation.py 文件
3. 程序将生成以下输出：
   • 不同模型的准确率
   • 混淆矩阵图像
   • 结构响应动画

12.3 扩展与应用

本代码可以扩展应用于以下场景：

• 实际结构的健康监测数据
• 多传感器数据融合
• 深度学习模型的实际实现
• 实时监测系统的开发

通过本教程的学习，读者将掌握人工智能和机器学习在结构健康监测中的应用方法，为实际工程中的结构健康监测系统设计和实现提供参考。
