标注项目全链路工艺流程图

整体流程链路

业务需求层 ➔ 数据源头层 ➔ 标注作业层 ➔ 质检管控层 ➔ 交付应用&算法训练层
全程附带双向反馈回流箭头（异常驳回、规则迭代、问题整改）

分层+对应技术/工具+层间关系 完整说明

1. 业务需求层

✅核心工作：场景定义、标签体系设计、标注规范编制、验收指标划定、项目边界拆解
✅应用技术：场景业务拆解、标签分类体系建模、质量阈值标准化、文档规范化编制
✅输出成果：标注规则手册、标签字典、作业SOP、质量验收标准
🔗层间关系：顶层驱动层，为下游所有层级提供统一作业标准与约束

2. 数据源头层

✅核心工作：原始音视频/图像采集、数据去重、无效数据过滤、隐私脱敏、格式统一、数据分批
✅应用技术：图像预处理、数据脱敏算法、批量格式转换、数据筛选清洗、样本均衡筛选
✅工具：批量处理脚本、视频抽帧工具、数据分拣平台
🔗层间关系：接收需求层标准，输出合规原始样本；异常数据向上回流需求层，补充采料

3. 标注作业层【核心执行层】

✅核心工作：目标框选、语义/实例分割、掩膜标注、关键点标注、属性赋值、多类别分类
✅应用技术：2D框标、多边形标注、Mask掩膜标注、属性结构化录入、批量辅助标注
✅工具：LabelU、CVAT、LabelMe、自研标注平台、AI辅助预标注模型
🔗层间关系：接收清洗后原始数据，产出初版标注样本；错标/难样本回流数据层+质检层

4. 质检管控层

✅核心工作：员工自检、专人复检、抽样/全量稽核、标签一致性校验、逻辑错误排查、问题驳回整改
✅应用技术：批量标签校验、逻辑规则稽核、质量误差统计、错漏标量化评估、版本对比审核
✅工具：质检审核后台、批量校验脚本、质量统计看板
🔗层间关系：验收标注成果，合格流转交付；不合格反向回流标注层整改，形成质量闭环

5. 交付应用&算法训练层

✅核心工作：标注数据格式转换、训练集/验证集/测试集划分、数据集打包归档、模型输入对接
✅应用技术：COCO/YOLO/VOC格式转换、数据集划分算法、数据压缩归档、视觉模型数据接入
✅对接业务：YOLOv8、图像增强、缺陷识别、积水检测等CV算法训练
🔗层间关系：最终成果输出层；算法效果问题反向反馈至需求层，迭代优化标签规则与标注标准

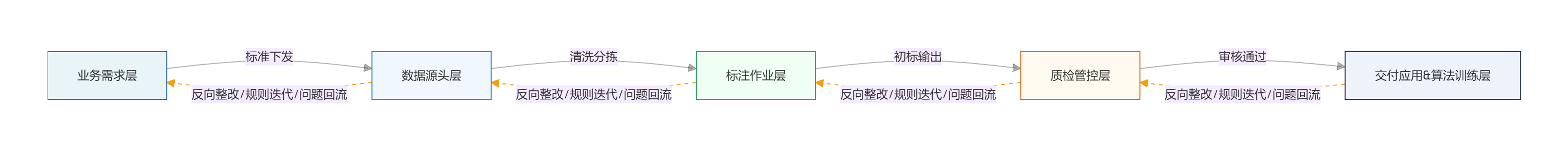

可视化流程图文本版

【业务需求层】
    ↓标准下发
【数据源头层】
    ↓清洗分拣
【标注作业层】
    ↓初标输出
【质检管控层】
    ↓审核通过
【交付应用&算法训练层】

←————反向整改/规则迭代/问题回流————

补充说明

1. 主线为顺序流水线工艺，保障项目线性推进；
2. 虚线双向回流为质量迭代工艺，是标注项目质控关键；
3. 各层技术从上到下，由业务规则技术→数据处理技术→标注实操技术→质检稽核技术→数据工程&算法对接技术依次落地。
