一、项目背景

本项目基于 K230 视觉模块，实现对 0~9 数字的识别。
目标：

• 使用摄像头实时采集图像
• 提取图像中的数字区域
• 对数字进行识别
• 最终实现稳定识别系统

---

二、整体技术路线

本项目分为两个阶段：

第一阶段：规则法（传统视觉）

图像 → 阈值分割 → blob检测 → 区域划分 → 特征提取 → 规则分类

第二阶段：AI模型（深度学习）

摄像头采集图像
→ 输入检测模型（kmodel）
→ 模型完成：

• 数字区域定位（bounding box）
• 数字类别预测
  → 在画面中绘制检测框
  → 显示类别 + 置信度

---

三、规则法实现与分析

1️⃣ 核心思路

将数字区域分为三部分：

┌───────┐
│ 上区   │
├───────┤
│ 中区   │
├───────┤
│ 下区   │
└───────┘

提取特征：

top_ratio = top_pixels / total_pixels
mid_ratio = mid_pixels / total_pixels
bot_ratio = bot_pixels / total_pixels

2️⃣ 分类规则示例

def classify(top, mid, bot):
    if top > 0.20 and mid < 0.15:
        return "1"
    if top < 0.12 and mid > 0.15:
        return "4"
    return "unknown"

3️⃣ 实际问题与调试过程

❗问题1：始终识别为 background

原因：

• 阈值过大 (0,100)
• 背景与数字连成一个 blob

解决：

BLACK_THRESHOLD = (0, 70, ...)

本质：分割失败 → blob过大

---

❗问题2：画面卡住

原因：

• 程序被强制中断
• Display / Sensor 未释放

解决：

try:
    while True:
        ...
except KeyboardInterrupt:
    print("stopped")
finally:
    sensor.stop()
    Display.deinit()
    MediaManager.deinit()

本质：嵌入式资源未释放

---

❗问题3：识别为 too small

原因：

• ROI变小
• blob面积变小
• 阈值未调整

解决：

if b_area > 500

---

❗问题4：识别不稳定

原因：

• 只取第一个 blob（顺序不稳定）

解决：
👉 选择最大面积 blob

---

❗问题5：识别错误

实际现象：

• 7 → 1
• 6 → 4
• 8 → 6

原因：

• 特征维度过低（仅 T/M/B）
• 丢失结构信息

---

4️⃣ 规则法局限

无法区分：

• 0 / 5 / 8
• 6 / 8
• 7 / 1

本质原因：
👉 特征空间重叠

---

5️⃣ 结论

规则法适用于：

• 结构简单目标
• 固定环境（如数码管）

不适用于：

• 手写数字
• 印刷字体识别

---

四、AI方案设计

规则法失败后，采用 AI 目标检测模型进行升级。

---

1️⃣ 数据采集

• 手机拍摄 0~9 数字
• 每类约 20 张
• 包含：
  • 不同角度
  • 不同距离
  • 不同光照

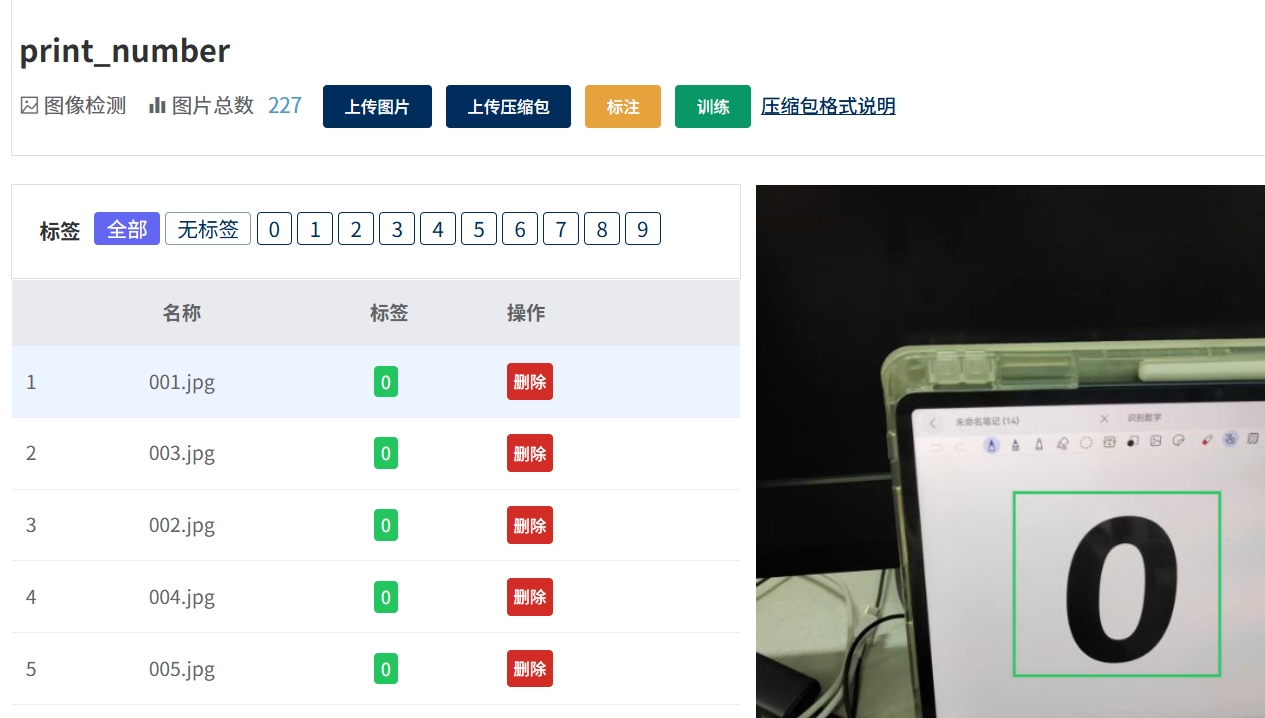

2️⃣ 数据标注

平台：Kendryte 在线训练平台

操作：

• 创建数据集（图像检测）
• 上传图片
• 对每张图进行画框标注

经验：

• 框越紧 → 效果越好
• 标注错误 → 直接影响结果

3️⃣ 模型训练

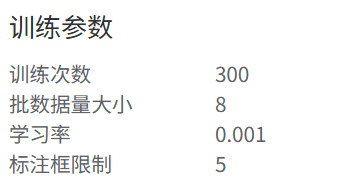

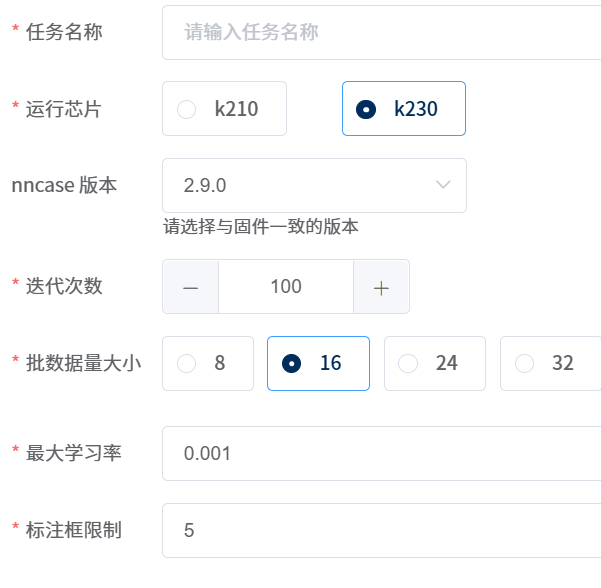

设置参数：

• epoch：300
• batch size：8
• learning rate：0.001

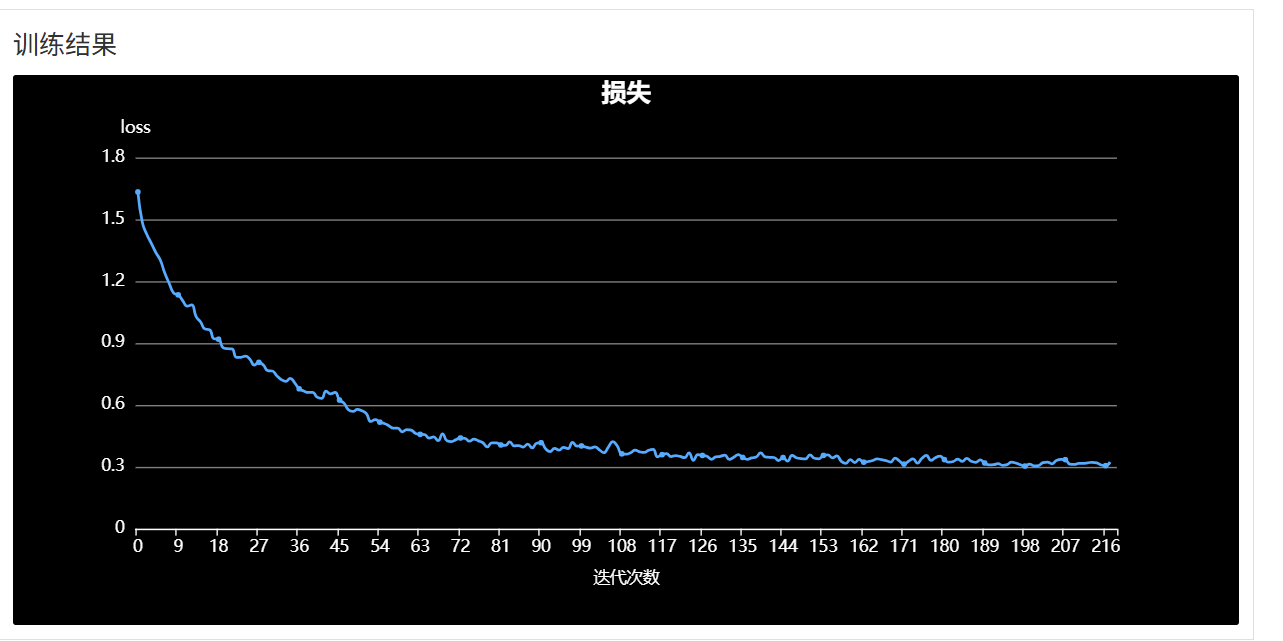

训练过程中：

• loss 逐渐下降
• loss 表示模型预测误差

注意：

• loss ≠ 准确率
• loss 下降 ≠ 一定可用

4️⃣ 模型获取

训练完成后平台自动生成：

• .kmodel（用于K230）
• 推理代码（Python）

无需手动转换 ONNX → kmodel

---

五、部署与运行

1️⃣ 部署步骤

1. 拷贝 .kmodel 和代码到开发板
2. 运行官方脚本：

det_video_1_3.py

（实现：摄像头 + 推理 + 显示）

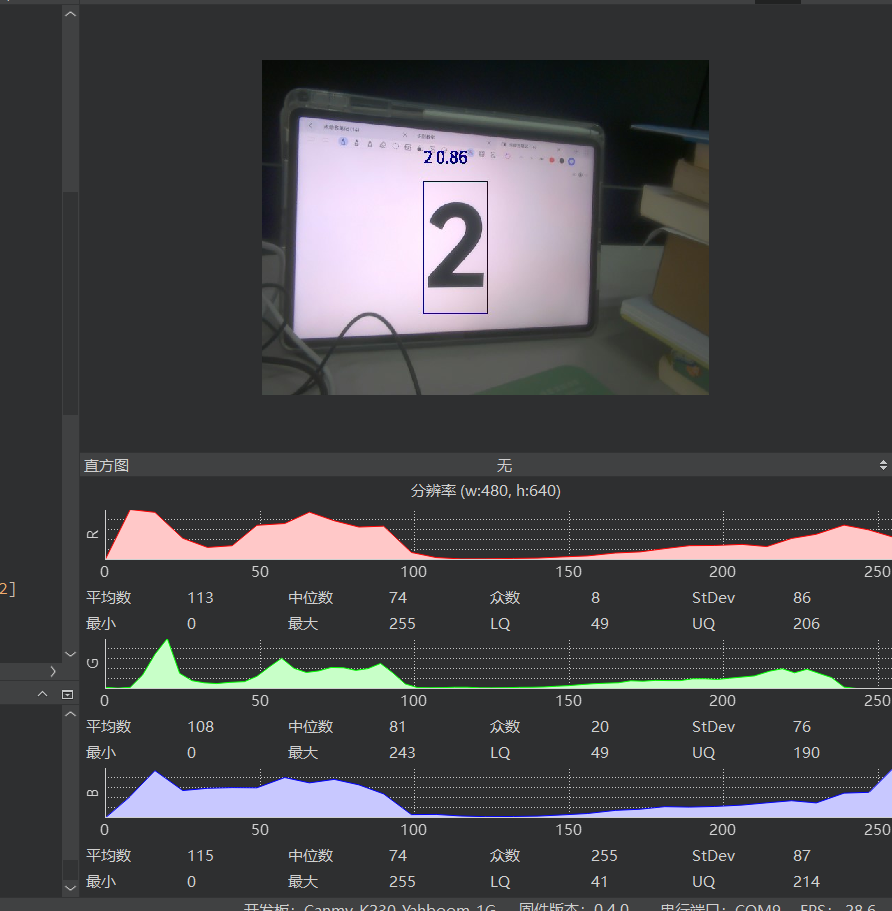

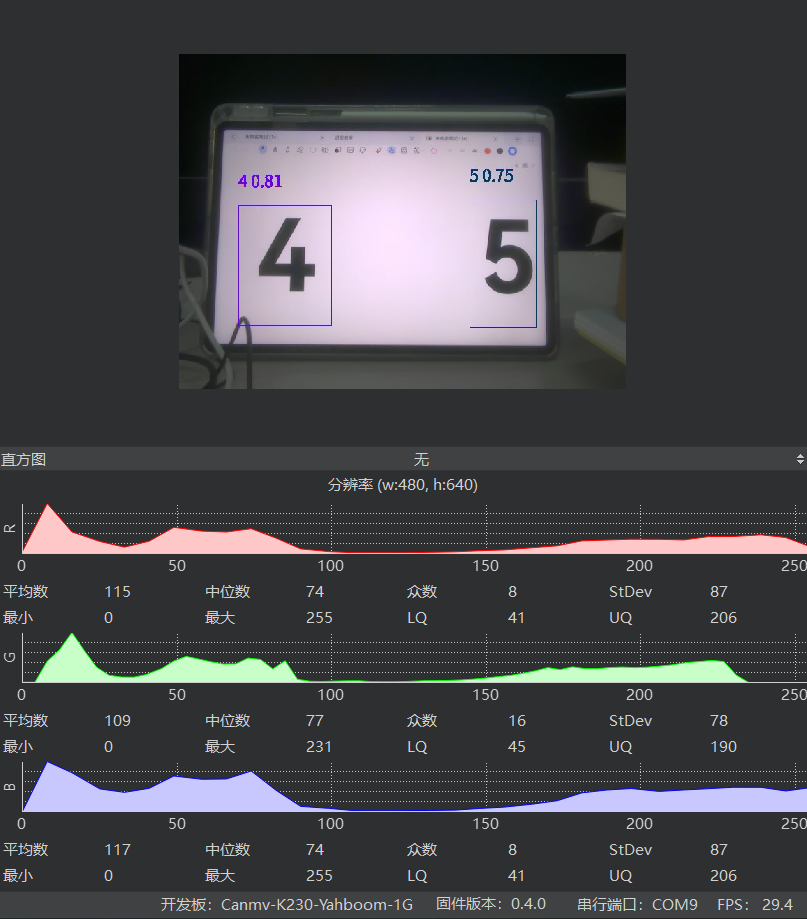

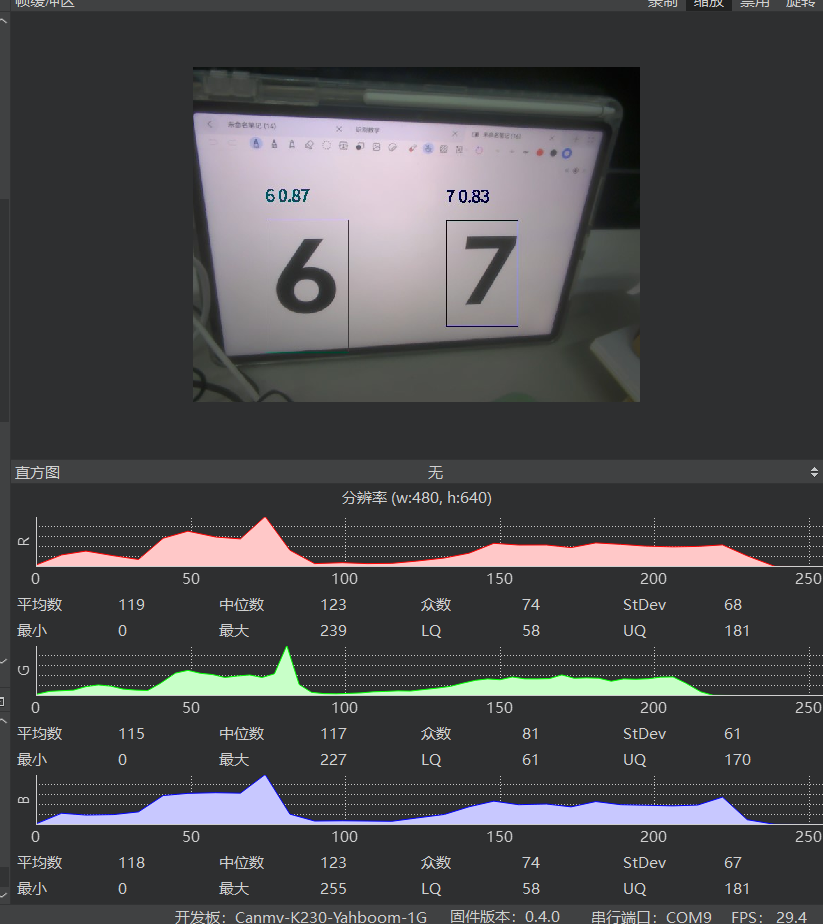

2️⃣ 实时识别流程

运行后：
摄像头画面
→ 模型自动检测数字位置
→ 画框
→ 显示类别 + 置信度


---

六、核心视觉概念（项目中涉及）

1️⃣ 颜色空间

RGB vs LAB：

• RGB：直接显示
• LAB：更适合分割

本项目使用：

BLACK_THRESHOLD = (0, 70, -128, 127, -128, 127)

本质：筛选暗像素

2️⃣ 阈值分割

根据条件筛选像素：

img.find_blobs(...)

影响：

• 阈值过小 → 数字断裂
• 阈值过大 → 全屏 blob

3️⃣ Blob（连通区域）

表示一块连在一起的区域

包含：

• x, y
• w, h
• area
• cx, cy

4️⃣ ROI（感兴趣区域）

只处理图像局部：

roi = (200, 120, 200, 200)

作用：

• 减少干扰
• 提高稳定性

5️⃣ 特征提取

规则法中：

[T, M, B]

AI中：
👉 自动学习特征

---

七、规则法 vs AI

项目	规则法	AI
实现难度	低	中
精度	低	高
鲁棒性	差	强
可扩展性	差	强

---

八、后续优化方向

1️⃣ 扩充数据集

每类 ≥ 100 张

2️⃣ 增加数据多样性

• 光照
• 角度
• 距离

3️⃣ 提升模型泛化能力

---

🎯 总结

本项目从规则法出发，逐步过渡到 AI 方案，实现了：

• 视觉分割
• 连通域分析
• 特征提取
• AI模型训练与部署
