主题100：结构健康监测中的边缘智能与轻量化深度学习技术

一、引言

1.1 背景与动机

随着物联网（IoT）和人工智能技术的快速发展，结构健康监测（Structural Health Monitoring, SHM）系统正经历着从传统的集中式数据处理向分布式边缘智能的范式转变。在现代桥梁、建筑、风电塔等大型基础设施的健康监测中，传感器网络产生的数据量呈指数级增长，这对数据处理和分析能力提出了前所未有的挑战。

传统的结构健康监测模式通常采用"传感器采集→数据传输→云端处理→结果反馈"的架构。然而，这种模式面临着诸多瓶颈：

第一，带宽压力巨大。一座大型桥梁可能部署数百个传感器，以100Hz的采样频率持续工作，每天产生的原始数据可达数十GB。将所有数据传输到云端进行处理，不仅消耗大量网络带宽，还可能导致网络拥塞。

第二，实时性要求难以满足。结构损伤的及时发现对于预防灾难性事故至关重要。某些关键应用场景（如地震预警、冲击检测）要求在毫秒级时间内做出响应，而云端处理的高延迟往往无法满足这一需求。

第三，隐私与安全问题。原始监测数据可能包含敏感的结构设计信息，在传输过程中面临被截获的风险。此外，对云服务的过度依赖也可能导致数据主权问题。

第四，成本与能耗。长期的数据传输会产生昂贵的通信费用，同时传感器节点的电池供电也限制了其计算和传输能力。

边缘计算（Edge Computing）作为一种新兴的计算范式，为解决上述问题提供了有效途径。通过在靠近数据源的边缘设备上进行部分或全部数据处理，可以显著降低延迟、减少带宽消耗、增强隐私保护，并提高系统的整体可靠性。

然而，将深度学习模型部署到资源受限的边缘设备上并非易事。典型的边缘设备（如嵌入式微控制器、智能传感器节点）通常具有以下限制：

• 计算能力有限：CPU频率通常在几十到几百MHz，缺乏GPU等并行计算单元
• 内存资源稀缺：RAM通常只有几十KB到几MB
• 存储空间紧张：Flash存储通常只有几百KB到几MB
• 功耗严格受限：电池供电要求极低的能耗
• 实时性要求高：需要在毫秒级时间内完成推理

因此，如何在保持模型精度的同时，大幅降低模型的计算复杂度和存储需求，成为边缘智能在结构健康监测中应用的关键挑战。这就催生了轻量化深度学习技术的研究热潮，包括模型压缩、知识蒸馏、神经网络架构搜索等一系列创新方法。

1.2 学习目标

通过本主题的深入学习，读者将能够：

1. 理解边缘计算的基本概念：掌握边缘计算的定义、架构、优势与挑战，理解其在结构健康监测中的应用场景

2. 掌握模型压缩的核心技术：深入理解知识蒸馏、模型量化、模型剪枝等轻量化技术的原理与实现方法

3. 实现边缘智能系统：能够使用Python从零开始实现完整的边缘智能系统，包括教师-学生模型训练、知识蒸馏、模型压缩和边缘部署

4. 评估模型性能：掌握模型大小、推理时间、准确率、功耗等多维度性能评估方法

5. 解决实际问题：具备将轻量化深度学习模型部署到资源受限设备上，实现实时结构损伤识别的能力

6. 优化与调试：了解边缘智能系统的常见问题和优化策略，能够根据具体应用场景选择合适的压缩方案

1.3 应用场景

边缘智能与轻量化深度学习在结构健康监测中的应用场景广泛，主要包括：

实时损伤检测：在桥梁、隧道等关键基础设施上部署轻量化模型，对加速度、应变等传感器数据进行实时分析，及时发现结构异常。

地震预警系统：利用边缘设备进行地震波形的快速分析，在地震到达前几秒到几十秒发出预警，为应急响应争取宝贵时间。

移动巡检机器人：搭载轻量化模型的巡检机器人可以在现场对结构进行视觉检测，识别裂缝、锈蚀等表观损伤。

无人机结构检测：无人机搭载轻量化模型，对桥梁、风电叶片等进行航拍检测，实时分析图像数据。

智能传感器节点：在传感器节点上集成轻量化推理能力，实现"感-知-传"一体化，只将异常事件上报云端。

离线监测模式：在网络中断或偏远地区，边缘设备可以独立工作，本地存储和分析数据，待网络恢复后同步结果。

二、核心理论

2.1 边缘计算基础

2.1.1 边缘计算的定义与架构

边缘计算（Edge Computing）是一种分布式计算范式，其核心思想是将计算、存储和网络服务从云端推向网络边缘，靠近数据源和终端用户。根据边缘计算联盟（ECC）的定义，边缘计算是在靠近物或数据源头的网络边缘侧，融合网络、计算、存储、应用核心能力的开放平台，就近提供边缘智能服务。

边缘计算的架构通常采用分层设计，从下到上包括：

终端层（End Layer）：由各种传感器、执行器、智能终端组成，负责数据采集和简单的预处理。在结构健康监测中，这一层包括加速度计、应变片、位移传感器、摄像头等。

边缘层（Edge Layer）：由边缘服务器、网关、边缘节点组成，具备一定的计算和存储能力，可以运行轻量级应用和机器学习模型。这一层是边缘计算的核心，负责数据的本地处理、分析和决策。

云层（Cloud Layer）：由大型数据中心组成，提供强大的计算和存储能力，负责全局数据分析、模型训练、长期数据存储等任务。

这三层之间通过有线和无线网络连接，形成一个协同工作的整体。边缘层作为中间层，起到了承上启下的关键作用：向上与云端交互，获取模型更新和全局信息；向下管理终端设备，提供实时响应和本地服务。

2.1.2 边缘计算的优势

相比传统的云计算模式，边缘计算具有以下显著优势：

低延迟（Low Latency）：数据在本地处理，无需经过长距离传输，可以将响应时间从几十到几百毫秒降低到几毫秒。这对于需要实时响应的结构健康监测应用（如地震预警、冲击检测）至关重要。

带宽节省（Bandwidth Saving）：通过在边缘进行数据预处理和过滤，只将关键信息（如异常事件、统计特征）上传到云端，可以显著减少数据传输量。例如，边缘设备可以持续监测结构响应，只在检测到异常时才上传详细数据。

隐私保护（Privacy Protection）：敏感数据在本地处理，减少了数据暴露的风险。对于涉及关键基础设施的监测数据，这一点尤为重要。

可靠性提升（Improved Reliability）：即使网络连接中断，边缘设备仍然可以独立工作，保证关键功能的连续性。这对于偏远地区或灾害场景下的监测尤为重要。

成本降低（Cost Reduction）：减少数据传输可以降低通信费用，同时边缘计算可以充分利用现场已有的计算资源，避免过度依赖昂贵的云服务。

2.1.3 边缘计算的挑战

尽管边缘计算具有诸多优势，但在实际应用中也面临着一系列挑战：

资源受限（Resource Constraints）：边缘设备的计算、存储、能耗资源都远不及云端，这限制了可以运行的应用的复杂度。特别是深度学习模型，通常需要大量的计算资源和内存空间。

异构性（Heterogeneity）：边缘设备的硬件架构、操作系统、软件环境千差万别，给应用开发和部署带来了困难。一个模型可能需要针对不同的设备进行定制优化。

管理复杂性（Management Complexity）：分布式的大量边缘设备需要统一的管理和监控，包括软件更新、故障诊断、性能优化等，这增加了运维的难度。

安全性（Security）：边缘设备通常部署在物理环境不可控的场所，面临被攻击、篡改的风险。同时，边缘设备的计算能力有限，难以运行复杂的安全防护机制。

模型更新与同步（Model Update and Synchronization）：当云端训练出新的模型版本时，如何高效地将模型分发到大量边缘设备，并保证模型的一致性，是一个具有挑战性的问题。

2.2 轻量化深度学习技术

为了克服边缘设备资源受限的挑战，研究人员提出了多种轻量化深度学习技术，主要包括模型压缩、高效网络架构设计、自动化机器学习等方法。

2.2.1 知识蒸馏（Knowledge Distillation）

知识蒸馏是一种模型压缩技术，由Hinton等人在2015年提出。其核心思想是：首先训练一个大型的、复杂的"教师模型"（Teacher Model），然后用这个教师模型来指导一个小型的"学生模型"（Student Model）的训练，使学生模型在保持较小规模的同时，尽可能地逼近教师模型的性能。

知识蒸馏的灵感来源于人类学习的过程。就像老师不仅告诉学生正确答案（硬标签），还会解释为什么这个答案是正确的，以及各个选项之间的关系（软标签），知识蒸馏通过软标签传递了更多的信息。

软标签与温度参数：

在知识蒸馏中，教师模型输出的概率分布被称为"软标签"（Soft Targets）。与one-hot编码的硬标签不同，软标签包含了类别之间的相对关系信息。例如，在结构损伤识别中，如果教师模型输出"轻微损伤"的概率是0.7，"中等损伤"的概率是0.2，"健康"的概率是0.08，"严重损伤"的概率是0.02，这表明教师模型认为该样本介于轻微损伤和中等损伤之间，但更接近轻微损伤。

为了控制软标签的"软度"，引入了温度参数 $T$。带温度的softmax函数定义为：

$$q_i=\frac{\exp (z_i/T)}{{\sum }_j\exp (z_j/T)}$$

其中 $z_i$ 是模型输出的logits，$T$ 是温度参数。当 $T>1$ 时，概率分布变得更加平滑，各个类别之间的差异被缩小，这有助于传递更多的类别关系信息。通常，$T$ 的取值范围是2到10。

蒸馏损失函数：

知识蒸馏的损失函数由两部分组成：

1. 软目标损失（Soft Target Loss）：衡量学生模型的软输出与教师模型的软输出之间的差异，通常使用KL散度（Kullback-Leibler Divergence）：

$$L_{soft}=T^2\cdot KL(p^{teacher}||p^{student})=T^2\cdot \sum _i{p}_i^{teacher}\log \frac{p_i^{teacher}}{p_i^{student}}$$

其中 $T^2$ 是为了平衡软目标和硬目标的梯度大小。

2. 硬目标损失（Hard Target Loss）：衡量学生模型的输出与真实标签之间的差异，通常使用交叉熵损失：

$$L_{hard}=-\sum _i{y}_i\log p_i^{student}$$

总的蒸馏损失是两者的加权组合：

$$L_{distill}=\alpha \cdot L_{soft}+(1-\alpha )\cdot L_{hard}$$

其中 $\alpha$ 是平衡系数，通常取0.5到0.9之间。

知识蒸馏的优势：

• 性能提升：学生模型通过学习教师模型的"暗知识"（Dark Knowledge），往往比直接训练获得更好的性能
• 模型压缩：可以将大模型压缩到小模型，大幅减少参数量和计算量
• 泛化能力增强：软标签起到了正则化的作用，有助于提高模型的泛化能力
• 灵活性：可以与其它压缩技术（如量化、剪枝）结合使用

2.2.2 模型量化（Model Quantization）

模型量化是另一种重要的模型压缩技术，其核心思想是将模型中使用的浮点数（通常是32位浮点数）转换为低精度的整数（如8位整数），从而减少模型的存储空间和计算复杂度。

量化的基本原理：

量化过程可以看作是一个映射函数，将浮点数域映射到整数域。对于线性量化（Uniform Quantization），映射公式为：

$$q=\text{round}\left(\frac{r}{S}+Z\right)$$

其中：

• $r$ 是原始浮点数值
• $q$ 是量化后的整数值
• $S$ 是缩放因子（Scale）
• $Z$ 是零点（Zero Point）
• $\text{round}$ 是四舍五入操作

缩放因子和零点的计算公式为：

$$S=\frac{r_{max}-r_{min}}{q_{max}-q_{min}}$$

$$Z=q_{min}-\frac{r_{min}}{S}$$

其中 $r_{max}$ 和 $r_{min}$ 是浮点数的最大值和最小值，$q_{max}$ 和 $q_{min}$ 是量化后的最大值和最小值（对于8位有符号整数，通常是127和-128）。

反量化：

在推理时，需要将量化后的整数反量化为浮点数进行计算：

$$r=(q-Z)\cdot S$$

量化的类型：

根据量化时机的不同，可以分为：

1. 训练后量化（Post-Training Quantization, PTQ）：在模型训练完成后进行量化，不需要重新训练。这种方法简单快速，但可能带来较大的精度损失。

2. 量化感知训练（Quantization-Aware Training, QAT）：在训练过程中模拟量化操作，让模型学习适应量化带来的误差。这种方法可以获得更好的精度，但需要更多的训练时间。

根据量化范围的不同，可以分为：

1. 对称量化（Symmetric Quantization）：零点为0，正负范围对称。适用于权重等分布对称的参数。

2. 非对称量化（Asymmetric Quantization）：零点不为0，可以更好地适应分布不对称的激活值。

量化的优势：

• 存储节省：将32位浮点数量化为8位整数，模型大小可以减少到原来的1/4
• 计算加速：整数运算比浮点运算更快，特别是在没有浮点运算单元的嵌入式设备上
• 能耗降低：整数运算的能耗通常低于浮点运算
• 硬件友好：许多嵌入式处理器和加速器对整数运算有更好的支持

2.2.3 模型剪枝（Model Pruning）

模型剪枝是通过移除神经网络中不重要的连接或神经元，来减少模型的参数量和计算量。其基本假设是：神经网络通常是过参数化的，存在大量冗余连接，移除这些连接不会显著影响模型性能。

剪枝的粒度：

根据剪枝的粒度不同，可以分为：

1. 非结构化剪枝（Unstructured Pruning）：以单个权重为粒度进行剪枝。这种方法可以获得很高的稀疏度，但需要特殊的硬件或软件支持才能加速。

2. 结构化剪枝（Structured Pruning）：以滤波器、通道、层等结构为单位进行剪枝。这种方法可以直接减少模型的维度，更容易在通用硬件上实现加速。

剪枝的标准：

如何判断一个权重或神经元的重要性？常用的标准包括：

1. 基于幅值的剪枝（Magnitude-Based Pruning）：认为绝对值小的权重不重要。这是最简单也最常用的方法。

2. 基于梯度的剪枝（Gradient-Based Pruning）：考虑权重对损失函数的敏感度，梯度小的权重被认为不重要。

3. 基于激活的剪枝（Activation-Based Pruning）：考虑神经元的激活频率，激活频率低的神经元被认为不重要。

4. 基于信息流的剪枝：分析信息在网络中的流动，移除对最终输出贡献小的路径。

剪枝的流程：

典型的剪枝流程包括以下步骤：

1. 训练原始模型：首先训练一个完整的、未剪枝的模型
2. 评估重要性：根据选定的标准评估每个权重或神经元的重要性
3. 剪枝：移除重要性低于阈值的权重或神经元
4. 微调（Fine-tuning）：对剪枝后的模型进行微调，恢复因剪枝造成的性能损失
5. 迭代剪枝：重复步骤2-4，逐步增加剪枝比例，直到达到目标稀疏度或性能下降过多

稀疏训练：

传统的剪枝方法是"训练→剪枝→微调"的三阶段流程。近年来，研究人员提出了稀疏训练（Sparse Training）的方法，在训练过程中动态调整网络结构，直接训练出稀疏的模型，省去了单独的剪枝步骤。

剪枝的优势：

• 大幅减少参数量：可以将模型参数量减少到原来的10%甚至更低
• 计算加速：稀疏矩阵运算可以显著加速推理过程
• 存储优化：稀疏模型可以使用特殊的存储格式（如CSR、CSC），进一步减少存储空间
• 可解释性提升：剪枝后的模型结构更简单，可能具有更好的可解释性

2.2.4 轻量化网络架构

除了对已训练好的模型进行压缩，研究人员还设计了专门面向边缘设备的轻量化网络架构。这些架构从设计之初就考虑了计算效率和参数效率，代表性的工作包括：

MobileNet系列：

MobileNet由Google提出，核心创新是深度可分离卷积（Depthwise Separable Convolution）。标准卷积同时考虑空间维度和通道维度，而深度可分离卷积将其分解为两步：

1. Depthwise卷积：对每个输入通道单独进行空间卷积
2. Pointwise卷积：使用1×1卷积进行通道间的信息融合

这种分解可以大幅减少计算量。对于输入通道数为 $C_{in}$，输出通道数为 $C_{out}$，卷积核大小为 $K\times K$ 的卷积层：

• 标准卷积的计算量：$K^2\times C_{in}\times C_{out}\times H\times W$
• 深度可分离卷积的计算量：$K^2\times C_{in}\times H\times W+C_{in}\times C_{out}\times H\times W$

计算量减少了约 $\frac{1}{C_{out}}+\frac{1}{K^2}$ 倍。

MobileNet还引入了宽度乘子（Width Multiplier）和分辨率乘子（Resolution Multiplier）两个超参数，可以在准确率、延迟、模型大小之间进行权衡。

ShuffleNet系列：

ShuffleNet由Face++提出，核心创新是通道混洗（Channel Shuffle）和分组点卷积（Group Pointwise Convolution）。

分组卷积将输入通道分成若干组，每组独立进行卷积，可以减少计算量，但削弱了组间的信息交流。通道混洗通过重新排列通道顺序，促进了不同组之间的信息融合。

SqueezeNet：

SqueezeNet的设计目标是达到与AlexNet相当的准确率，但模型大小小于1MB。其核心策略包括：

1. Fire模块：由Squeeze层（1×1卷积）和Expand层（1×1和3×3卷积混合）组成
2. 减少输入通道数：大量使用1×1卷积减少通道数
3. 延迟下采样：在网络后期才进行池化操作，保留更多的信息

EfficientNet：

EfficientNet通过神经架构搜索（NAS）找到了一个高效的基础网络，并提出了复合缩放（Compound Scaling）方法，同时缩放网络的深度、宽度和分辨率，在准确率和效率之间取得了很好的平衡。

2.3 边缘智能在结构健康监测中的应用架构

将边缘智能应用于结构健康监测，需要设计合理的系统架构，平衡云端和边缘端的职责分工。

2.3.1 分层协同架构

典型的边缘智能SHM系统采用三层架构：

终端感知层：

• 各类传感器（加速度计、应变片、位移计、温度计等）采集结构响应数据
• 简单的数据预处理（滤波、去噪、特征提取）
• 数据压缩和缓存

边缘智能层：

• 运行轻量化深度学习模型，进行实时损伤检测和分类
• 本地决策：正常/异常判断，紧急情况触发报警
• 数据筛选：只将异常数据或统计特征上传云端
• 模型缓存和更新

云端分析层：

• 大规模数据存储和长期趋势分析
• 复杂模型的训练（教师模型）
• 全局健康评估和寿命预测
• 模型分发和版本管理
• 可视化展示和报告生成

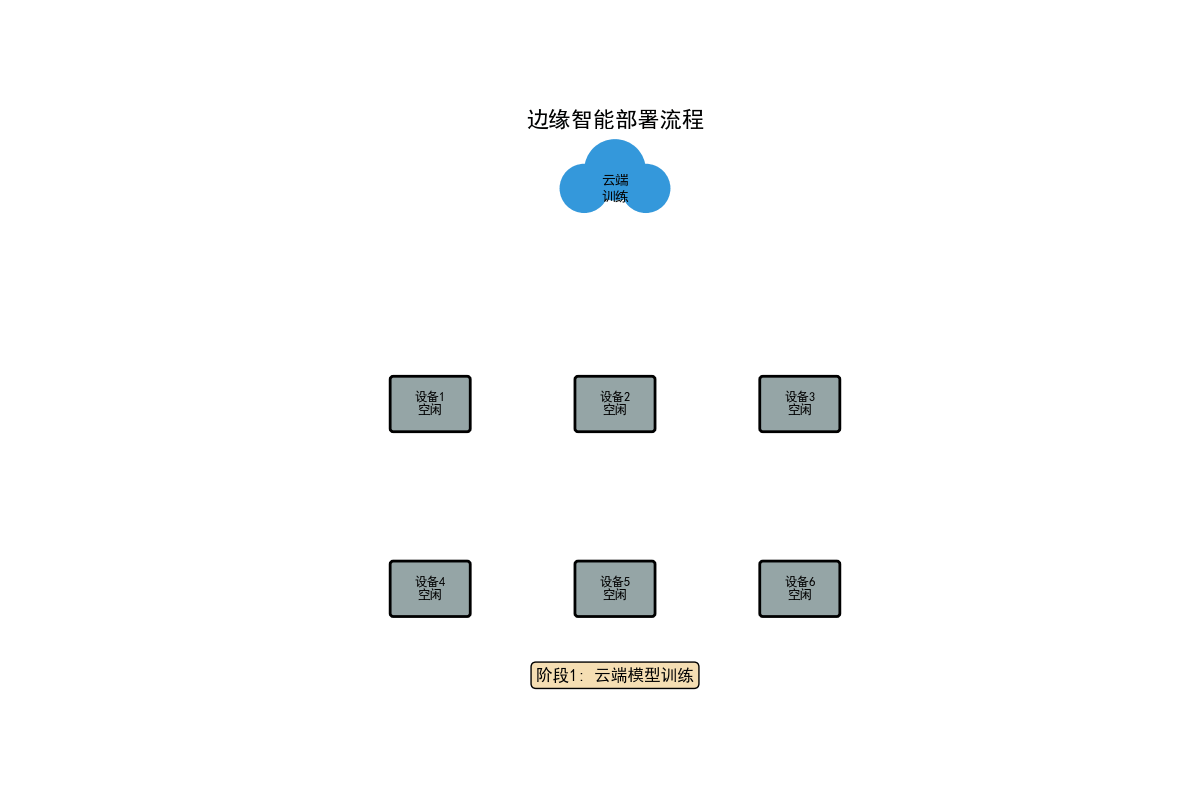

2.3.2 模型部署流程

边缘智能模型的部署通常遵循以下流程：

1. 云端训练：使用历史数据在云端训练大型教师模型
2. 模型压缩：应用知识蒸馏、量化、剪枝等技术，生成轻量化学生模型
3. 模型验证：在验证集上测试压缩后模型的性能，确保满足精度要求
4. 模型分发：将模型文件分发到各个边缘设备
5. 本地部署：边缘设备加载模型，进行实时推理
6. 持续监控：监控模型性能，收集反馈数据
7. 模型更新：定期使用新数据更新模型，重复上述流程

2.3.3 关键技术挑战

模型自适应：不同的边缘设备具有不同的计算能力和内存限制，需要为不同设备生成不同版本的模型，或设计可以动态调整的模型。

数据分布差异：边缘设备采集的数据分布可能与训练数据不同（域偏移问题），需要研究域自适应和持续学习方法。

模型安全：边缘设备上的模型可能面临模型窃取攻击、对抗样本攻击等安全威胁，需要研究模型保护技术。

能耗管理：边缘设备通常电池供电，需要在推理精度和能耗之间进行权衡，研究能耗感知的推理策略。

三、Python仿真实现

3.1 环境准备

在开始仿真之前，需要确保以下Python库已安装：

pip install numpy matplotlib pillow

本仿真不依赖TensorFlow或PyTorch等深度学习框架，而是使用纯NumPy实现神经网络，这样可以更好地理解算法原理，同时减少依赖。

3.2 数据生成

首先，我们生成模拟的结构健康监测数据。数据包含20个特征（模拟传感器数据），4个类别（健康、轻微损伤、中等损伤、严重损伤）。

def generate_structural_data(n_samples=1000, n_features=20, n_classes=4, noise_level=0.1, seed=42):
    """
    生成结构健康监测模拟数据

    参数:
        n_samples: 样本数量
        n_features: 特征数量（传感器数据）
        n_classes: 类别数量（损伤类型）
        noise_level: 噪声水平
        seed: 随机种子

    返回:
        X, y: 数据和标签
    """
    np.random.seed(seed)

    X = []
    y = []

    samples_per_class = n_samples // n_classes

    for class_id in range(n_classes):
        # 为每个类别生成特征
        center = np.random.randn(n_features) * 2

        # 添加类别特定的模式
        if class_id == 0:  # 健康状态
            center[:5] = np.random.uniform(0.5, 1.0, 5)
        elif class_id == 1:  # 轻微损伤
            center[5:10] = np.random.uniform(-1.0, -0.5, 5)
        elif class_id == 2:  # 中等损伤
            center[10:15] = np.random.uniform(0.8, 1.2, 5)
        else:  # 严重损伤
            center[15:] = np.random.uniform(-1.2, -0.8, 5)

        # 生成样本
        class_samples = center + np.random.randn(samples_per_class, n_features) * noise_level
        X.append(class_samples)
        y.extend([class_id] * samples_per_class)

    X = np.vstack(X)
    y = np.array(y)

    # 打乱数据
    indices = np.random.permutation(len(X))
    X = X[indices]
    y = y[indices]

    return X, y

这段代码为每个类别生成具有特定模式的特征。例如，健康状态的特征在前5个维度上具有正值，而轻微损伤在中间5个维度上具有负值。这样的设计模拟了真实场景中不同损伤状态会产生不同的结构响应模式。

3.3 神经网络基础类

我们定义一个基础的神经网络类，支持前向传播、反向传播、训练和评估：

class NeuralNetwork:
    """
    基础神经网络模型 - 作为教师模型（大模型）
    用于结构损伤识别的深度神经网络
    """

    def __init__(self, layer_sizes, name="Teacher"):
        """
        初始化神经网络

        参数:
            layer_sizes: 列表，每层神经元数量 [输入层, 隐藏层1, ..., 输出层]
            name: 模型名称
        """
        self.layer_sizes = layer_sizes
        self.name = name
        self.num_layers = len(layer_sizes)

        # 初始化权重和偏置
        self.weights = []
        self.biases = []

        for i in range(len(layer_sizes) - 1):
            # He初始化
            w = np.random.randn(layer_sizes[i], layer_sizes[i+1]) * np.sqrt(2.0 / layer_sizes[i])
            b = np.zeros(layer_sizes[i+1])
            self.weights.append(w)
            self.biases.append(b)

        # 存储中间激活值用于反向传播
        self.activations = []
        self.z_values = []

    def relu(self, x):
        """ReLU激活函数"""
        return np.maximum(0, x)

    def relu_derivative(self, x):
        """ReLU导数"""
        return (x > 0).astype(float)

    def softmax(self, x):
        """Softmax函数"""
        exp_x = np.exp(x - np.max(x, axis=1, keepdims=True))
        return exp_x / np.sum(exp_x, axis=1, keepdims=True)

    def forward(self, x):
        """前向传播"""
        self.activations = [x]
        self.z_values = []

        current = x

        # 隐藏层
        for i in range(len(self.weights) - 1):
            z = current @ self.weights[i] + self.biases[i]
            self.z_values.append(z)
            current = self.relu(z)
            self.activations.append(current)

        # 输出层
        z = current @ self.weights[-1] + self.biases[-1]
        self.z_values.append(z)
        output = self.softmax(z)
        self.activations.append(output)

        return output

这个类实现了标准的前馈神经网络，使用ReLU作为隐藏层激活函数，Softmax作为输出层激活函数。权重使用He初始化，这对于ReLU激活函数特别有效。

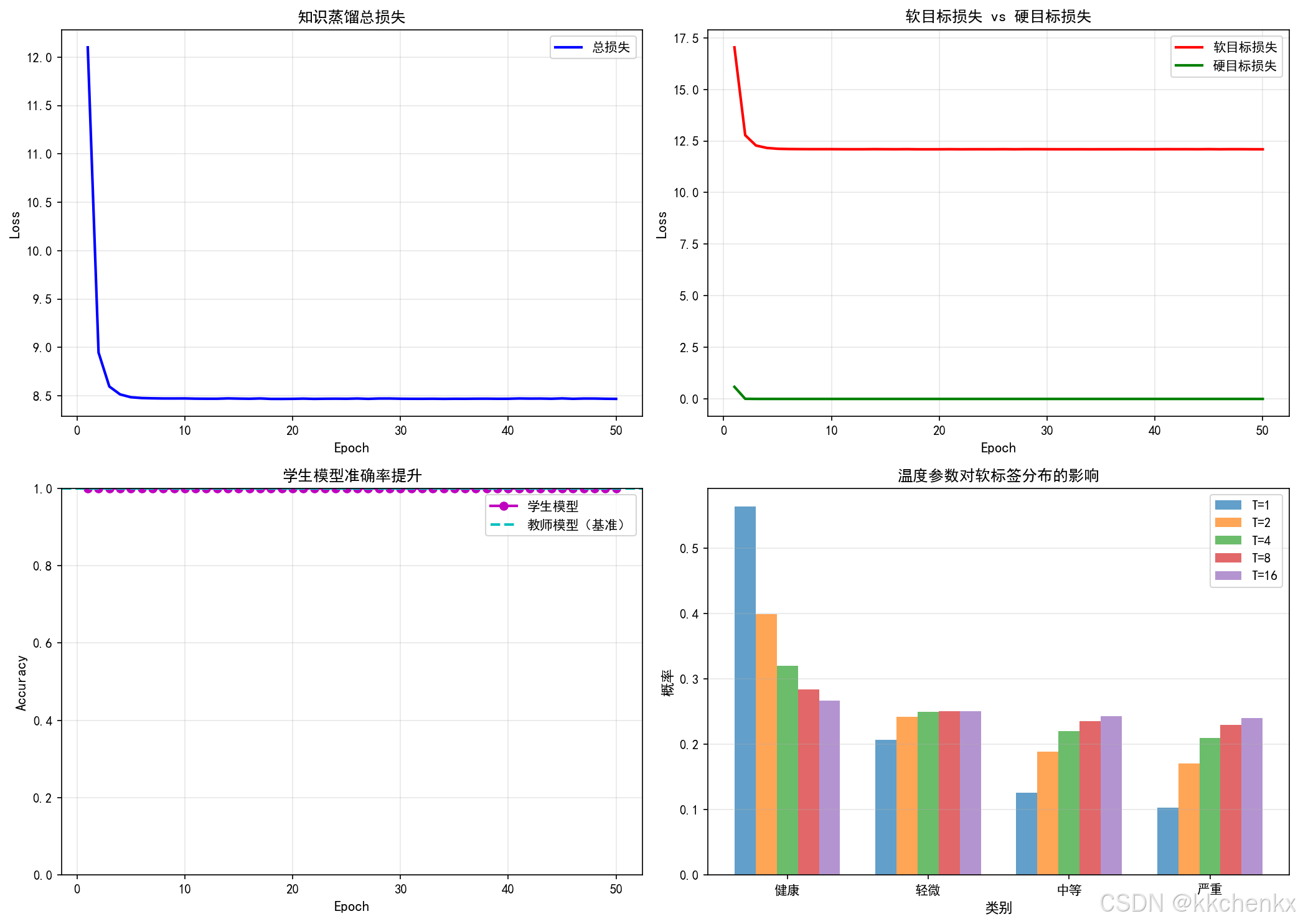

3.4 知识蒸馏实现

知识蒸馏是本仿真的核心技术。我们实现一个KnowledgeDistillation类：

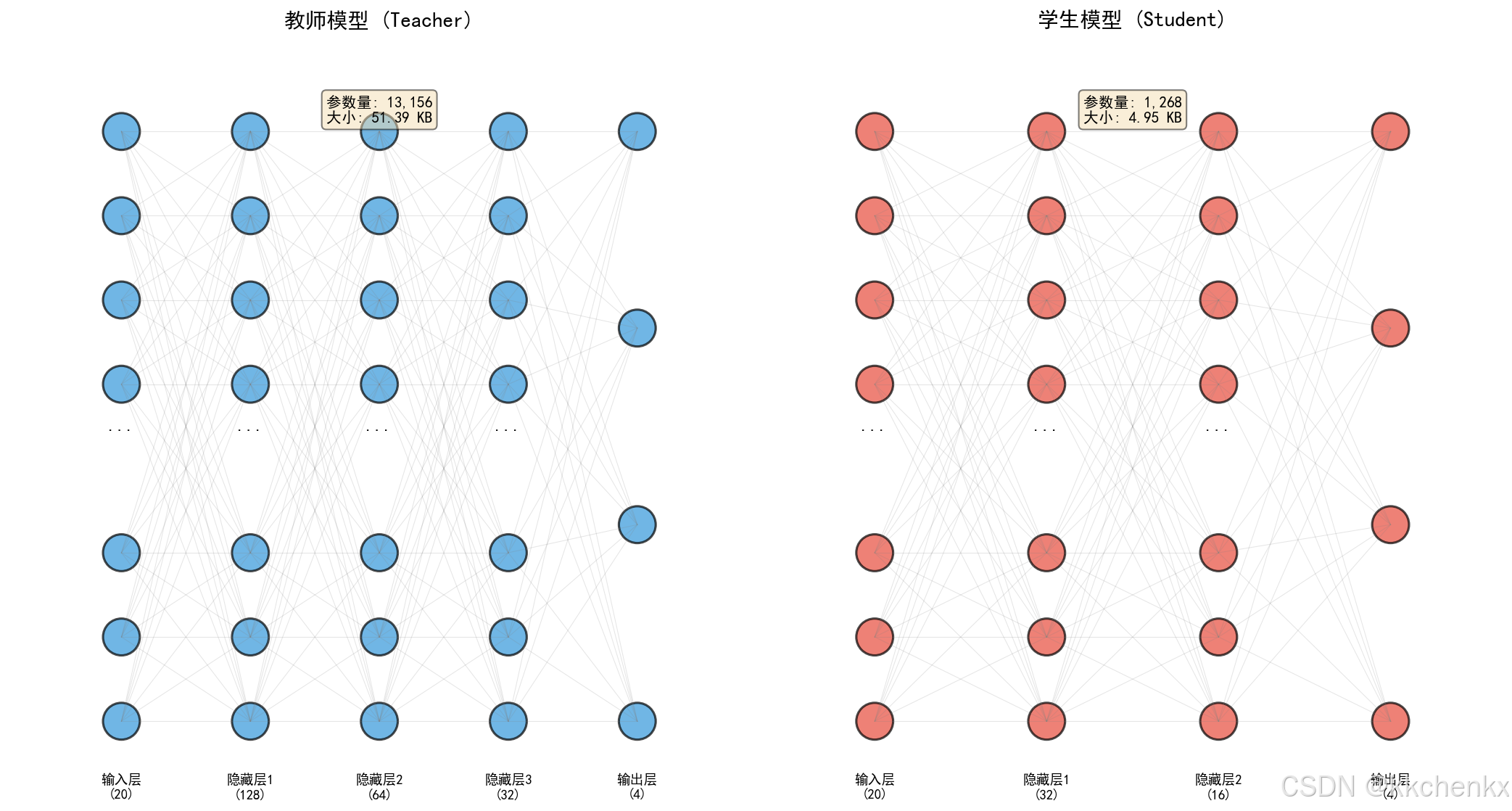

class KnowledgeDistillation:
    """
    知识蒸馏实现
    将大模型（教师）的知识迁移到小模型（学生）
    """

    def __init__(self, teacher, student, temperature=4.0, alpha=0.7):
        """
        初始化知识蒸馏

        参数:
            teacher: 教师模型
            student: 学生模型
            temperature: 软目标温度参数
            alpha: 软目标损失权重
        """
        self.teacher = teacher
        self.student = student
        self.temperature = temperature
        self.alpha = alpha

    def softmax_with_temperature(self, logits, temperature):
        """带温度的softmax"""
        exp_logits = np.exp(logits / temperature)
        return exp_logits / np.sum(exp_logits, axis=1, keepdims=True)

    def distillation_loss(self, student_logits, teacher_logits, y_true):
        """
        知识蒸馏损失函数

        组合了软目标损失和硬目标损失
        """
        # 软目标
        soft_targets = self.softmax_with_temperature(teacher_logits, self.temperature)
        soft_predictions = self.softmax_with_temperature(student_logits, self.temperature)

        # 软目标损失（KL散度）
        soft_loss = -np.mean(np.sum(soft_targets * np.log(soft_predictions + 1e-10), axis=1))
        soft_loss *= (self.temperature ** 2)

        # 硬目标损失
        hard_predictions = self.softmax_with_temperature(student_logits, 1.0)
        hard_loss = -np.mean(np.sum(y_true * np.log(hard_predictions + 1e-10), axis=1))

        # 组合损失
        total_loss = self.alpha * soft_loss + (1 - self.alpha) * hard_loss

        return total_loss, soft_loss, hard_loss

3.5 模型量化实现

模型量化将32位浮点数量化为8位整数：

class ModelQuantization:
    """
    模型量化技术
    将32位浮点数量化为8位整数
    """

    def __init__(self, model):
        self.original_model = model
        self.quantized_weights = []
        self.scales = []
        self.zero_points = []

    def quantize_tensor(self, tensor, num_bits=8):
        """量化张量"""
        qmin = -(2 ** (num_bits - 1))
        qmax = 2 ** (num_bits - 1) - 1

        rmin = np.min(tensor)
        rmax = np.max(tensor)

        if rmax - rmin == 0:
            scale = 1.0
            zero_point = 0
        else:
            scale = (rmax - rmin) / (qmax - qmin)
            zero_point = qmin - rmin / scale
            zero_point = int(np.round(zero_point))

        quantized = np.round(tensor / scale + zero_point)
        quantized = np.clip(quantized, qmin, qmax).astype(np.int8)

        return quantized, scale, zero_point

3.6 模型剪枝实现

模型剪枝移除不重要的权重连接：

class ModelPruning:
    """
    模型剪枝技术
    移除不重要的权重连接
    """

    def __init__(self, model):
        self.model = model
        self.masks = []

    def prune_layer(self, weights, sparsity_ratio, method='magnitude'):
        """对单层进行剪枝"""
        importance = np.abs(weights)  # 基于幅值的重要性
        threshold = np.percentile(importance, sparsity_ratio * 100)
        mask = (importance > threshold).astype(np.float32)
        return mask

    def apply_pruning(self, sparsity_ratios, method='magnitude'):
        """应用剪枝到整个模型"""
        self.masks = []
        total_params = 0
        pruned_params = 0

        for i, (w, ratio) in enumerate(zip(self.model.weights, sparsity_ratios)):
            mask = self.prune_layer(w, ratio, method)
            self.masks.append(mask)
            self.model.weights[i] = w * mask

            total_params += w.size
            pruned_params += np.sum(mask == 0)

        sparsity = pruned_params / total_params
        return sparsity

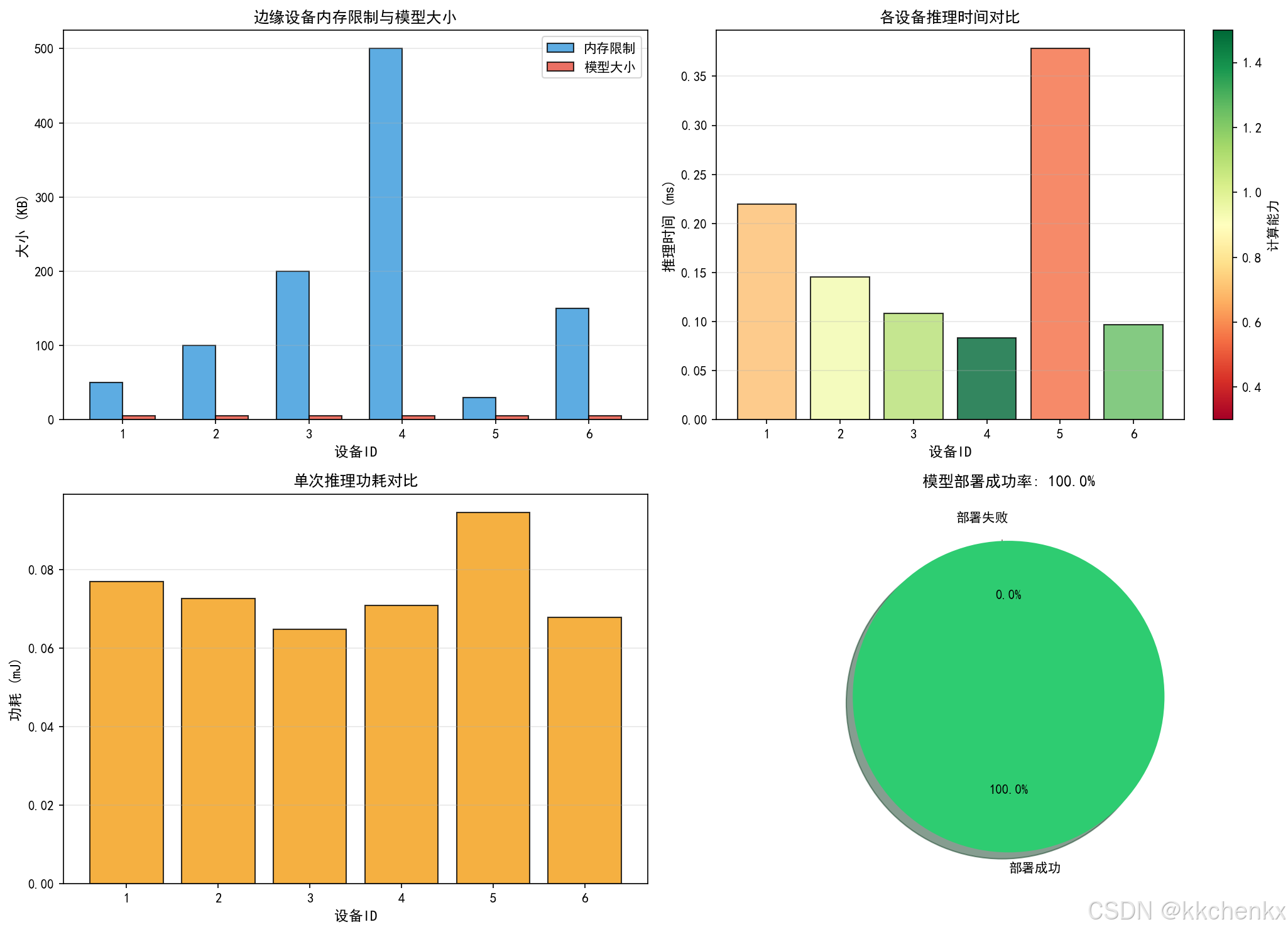

3.7 边缘设备模拟

我们模拟不同类型的边缘设备，评估模型部署和推理性能：

class EdgeDevice:
    """
    边缘设备模拟器
    模拟资源受限设备上的模型部署和推理
    """

    def __init__(self, device_id, memory_limit_kb=1024, compute_capacity=1.0):
        self.device_id = device_id
        self.memory_limit_kb = memory_limit_kb
        self.compute_capacity = compute_capacity
        self.deployed_model = None

    def can_deploy(self, model_size_kb):
        """检查是否可以部署模型"""
        return model_size_kb <= self.memory_limit_kb

    def deploy_model(self, model):
        """部署模型到边缘设备"""
        model_size = model.get_model_size_kb()

        if not self.can_deploy(model_size):
            print(f"设备 {self.device_id}: 模型大小超出内存限制")
            return False

        self.deployed_model = model
        return True

    def simulate_inference(self, x, n_runs=50):
        """模拟推理过程"""
        if self.deployed_model is None:
            return None

        base_time = self.deployed_model.measure_inference_time(x, n_runs=1)
        adjusted_time = base_time / self.compute_capacity

        times = []
        for _ in range(n_runs):
            noise = np.random.normal(0, adjusted_time * 0.1)
            times.append(max(0.001, adjusted_time + noise))

        return {
            'mean_time': np.mean(times),
            'std_time': np.std(times),
            'device_id': self.device_id
        }

四、代码深度解析

4.1 神经网络前向传播详解

前向传播是神经网络推理的核心过程。在我们的实现中：

def forward(self, x):
    self.activations = [x]
    self.z_values = []

    current = x

    # 隐藏层
    for i in range(len(self.weights) - 1):
        z = current @ self.weights[i] + self.biases[i]
        self.z_values.append(z)
        current = self.relu(z)
        self.activations.append(current)

    # 输出层
    z = current @ self.weights[-1] + self.biases[-1]
    self.z_values.append(z)
    output = self.softmax(z)
    self.activations.append(output)

    return output

这个过程可以分解为：

1. 线性变换：z = current @ weights + bias，这是矩阵乘法和向量加法的组合
2. 激活函数：对隐藏层使用ReLU，对输出层使用Softmax
3. 状态保存：保存中间结果用于反向传播

4.2 知识蒸馏的温度参数

温度参数是知识蒸馏的关键超参数：

def softmax_with_temperature(self, logits, temperature):
    exp_logits = np.exp(logits / temperature)
    return exp_logits / np.sum(exp_logits, axis=1, keepdims=True)

当温度 $T>1$ 时：

• 概率分布变得更加平滑
• 原来概率较小的类别获得更大的概率值
• 传递了更多的类别间关系信息

当 $T=1$ 时，就是标准的Softmax函数。

当 $T\to \infty$ 时，所有类别的概率趋近于相等。

4.3 量化中的缩放因子计算

缩放因子的计算是量化的核心：

scale = (rmax - rmin) / (qmax - qmin)
zero_point = qmin - rmin / scale

这实际上是一个线性映射，将浮点范围 $[r_{min},r_{max}]$ 映射到整数范围 $[q_{min},q_{max}]$。

选择合适的量化范围很重要：

• 范围太小会导致溢出（clipping）
• 范围太大会降低量化精度

4.4 剪枝的重要性评估

基于幅值的剪枝是最简单的方法：

importance = np.abs(weights)
threshold = np.percentile(importance, sparsity_ratio * 100)
mask = (importance > threshold).astype(np.float32)

这里使用百分位数来确定阈值，可以精确控制剪枝比例。例如，sparsity_ratio=0.3 表示剪枝30%的权重。
