论文信息

• 标题：DETRs with Hybrid Matching
• 会议：ICCV 2023
• 单位：北京大学、斯坦福大学、浙江大学、微软亚洲研究院
• 代码：github.com/HDETR/H-DETR
• 论文：https://arxiv.org/pdf/2207.13080.pdf

---

一、开篇：DETR 先天短板——正样本太少、训练太难

DETR 凭借一对一集合匹配实现了端到端、无 NMS 的神仙检测 pipeline，但天生有个“硬伤”：

👉 一张图里只有不到 30 个真值框，却有 300 个查询
👉 99% 的查询都是负样本，几乎得不到定位监督
👉 监督信号极度稀疏 → 收敛极慢、优化困难

之前的改进要么改查询、要么改注意力，
而 H-DETR 直接从匹配机制下手：

用“一对一”保端到端，用“一对多”提训练效率，两者混合一起训！

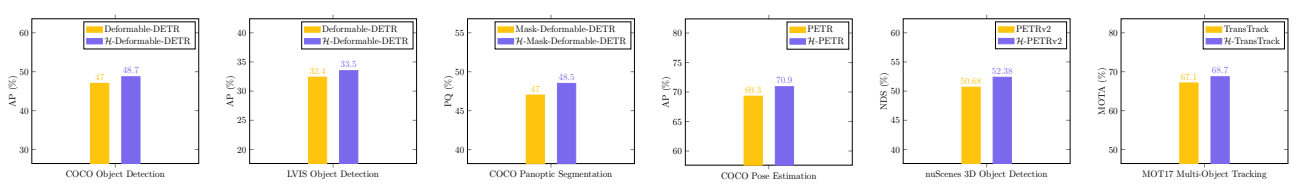

上图展示了我们混合匹配方案在五个具有挑战性的视觉任务（从左至右依次为：2D 物体检测、2D 全景分割、2D 姿态估计、3D 物体检测和多目标跟踪）中的改进效果。我们的混合匹配方案相较于各种基于 DETR 的方法，在 6 倍基准测试中的表现分别提升了 +1.7%、+1.1%、+1.5%、+1.6%、+1.7% 和 +1.6%。所有这些改进均是在相同的训练轮次下实现的，并且在评估过程中无需额外的计算成本。我们按照它们原始的设置，选择了 VoVNetV2 [23]/ResNet50 作为 PETRv2/所有其他方法的骨干网络。

效果简单粗暴：
✅ Deformable DETR 直接 +1.7% AP
✅ 2D 检测、3D 检测、姿态估计、多目标跟踪、全景分割 全涨点
✅ 推理完全不变、不增加 FLOPs、依然无 NMS
✅ 即插即用，兼容几乎所有 DETR

---

二、核心动机：一对一太弱，一对多太野，混合刚刚好

1）一对一匹配（DETR 原生）

优点：无重复框、不需要 NMS、端到端完美
缺点：正样本太少、训练极慢、难拟合

2）一对多匹配（传统检测）

优点：正样本充足、训练快、精度高
缺点：预测重复、必须 NMS、破坏端到端

3）H-DETR 混合匹配（本文答案）

训练：一对一分支 + 一对多辅助分支联合监督
推理：只保留一对一分支，完美继承 DETR 所有优点

一句话：
用一对多喂饱模型，用一对一保证推理质量！

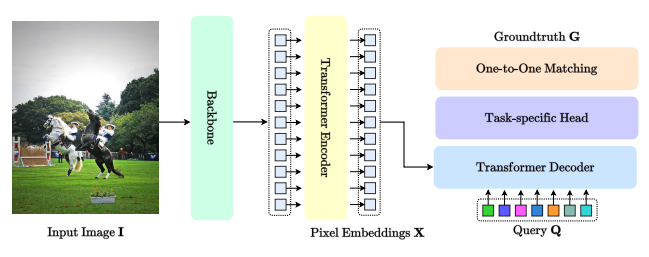

上图展示 DETR 的工作流程。

---

三、全文精读：H-DETR 混合匹配机制详解

3.1 总览：三种混合模式（原文完整实现）

H-DETR 提供三套混合方案，效果都涨点，其中 Hybrid-Branch 最强。

1. Hybrid-Branch（分支混合，主推）
   同时存在两组查询：

   • 主分支：一对一匹配（推理用）
   • 辅助分支：一对多匹配（训练用）
     共享编码器，解码器并行，masked 自注意力隔离

2. Hybrid-Epoch（轮次混合）
   前 ρ 轮用一对多，后 (1−ρ) 轮用一对一

3. Hybrid-Layer（层混合）
   前 L1 层用一对多，后 L2 层用一对一

---

3.2 核心 1：Hybrid-Branch 混合分支（核心创新）

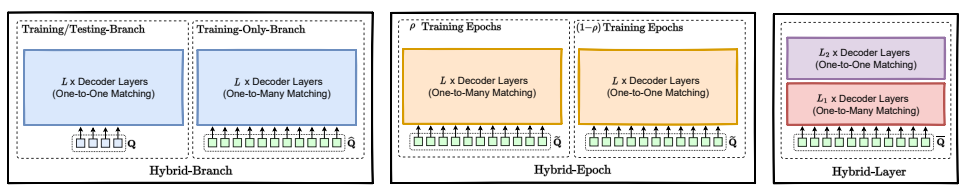

上图展示了我们混合匹配方案的流程。我们用相同颜色的区域来标记其参数是共享的。我们用“p”来表示训练轮次的百分比。在混合层方案中，我们有 L = L + L2 。

结构

• 一组查询 Q：一对一匹配（推理唯一使用）
• 另一组查询 Q̂：一对多匹配（训练辅助）
• 两个分支并行前馈
• 使用 masked 自注意力，互不干扰
• 损失加权相加

一对一分支损失（推理用）

$${\mathcal{L}}_{one2one}=\sum _{l=1}^L{\mathcal{L}}_{Hungarian}(P^l,G)$$

符号解释：

• $L$：解码器层数
• $P^l$：第 l 层输出预测
• $G$：真值框集合
• ${\mathcal{L}}_{Hungarian}$：匈牙利匹配损失（分类+L1+GIoU）

通俗解释：
标准 DETR 损失，保证无 NMS 去重。

一对多分支损失（训练辅助）

$${\mathcal{L}}_{one2many}=\sum _{l=1}^L{\mathcal{L}}_{Hungarian}({\hat{P}}^l,\hat{G})$$

关键设计：
把真值 G 重复 K 次得到 $\hat{G}$
再做匈牙利匹配 → 自动实现一对多分配！

符号解释：

• ${\hat{P}}^l$：辅助分支第 l 层预测
• $\hat{G}$：重复 K 次的真值集合
• $K$：一般取 6×

通俗解释：
让同一个物体能匹配到多个查询，大大增加正样本！

总损失

$${\mathcal{L}}_{total}={\mathcal{L}}_{one2one}+\lambda \cdot {\mathcal{L}}_{one2many}$$

---

3.3 核心 2：Masked 自注意力（防止干扰）

为了不让一对多分支破坏一对一的去重能力：
两组查询之间完全屏蔽注意力！
只在组内做自注意力。

这是 H-DETR 既能享受一对多增益、又能保持无 NMS 的关键。

---

3.4 核心 3：推理完全不变（0 开销）

推理阶段只保留一对一分支，直接扔掉一对多分支。
👉 模型结构不变
👉 速度不变
👉 显存不变
👉 依然无 NMS
👉 完全兼容部署

---

四、核心公式 + 逐字符解释（全文覆盖）

公式 1：一对一匹配损失

$${\mathcal{L}}_{one2one}=\sum _{l=1}^L{\mathcal{L}}_{Hungarian}(P^l,G)$$

• $l$：解码器层编号
• $L$：总层数
• $P^l$：第 l 层预测框集合
• $G$：真值框集合
• ${\mathcal{L}}_{Hungarian}$：匈牙利匹配损失

公式 2：一对多匹配（真值重复 K 次）

G^={G1,G2,...,GK},  Gi=G\widehat{G}=\{G^1,G^2,...,G^K\}, \ \ G^i=GG ={G1,G2,...,GK},  Gi=G

• $K$：重复倍数（默认6）
• $\hat{G}$：用于一对多的增强真值

公式 3：一对多损失

$${\mathcal{L}}_{one2many}=\sum _{l=1}^L{\mathcal{L}}_{Hungarian}({\hat{P}}^l,\hat{G})$$

公式 4：混合总损失

$$\mathcal{L}={\mathcal{L}}_{one2one}+\lambda {\mathcal{L}}_{one2many}$$

• $\lambda$：平衡系数，通常取 1

---

五、核心代码（PyTorch 官方风格）

# ==============================
# H-DETR 混合分支核心
# ==============================
class HybridBranchDecoder(nn.Module):
    def __init__(self, decoder_layer, num_layers):
        super().__init__()
        self.layers = _get_clones(decoder_layer, num_layers)
        self.num_layers = num_layers

    def forward(self, Q, Q_hat, memory, query_pos=None, query_pos_hat=None):
        # Q: 一对一分支查询
        # Q_hat: 一对多辅助查询
        output = Q
        output_hat = Q_hat

        for layer in self.layers:
            # 并行前馈，mask 自注意力防止交互
            output, output_hat = layer(
                output, output_hat, memory,
                query_pos, query_pos_hat
            )

        return output, output_hat

# ==============================
# 混合损失计算
# ==============================
def hybrid_loss(preds, preds_aux, targets):
    # 一对一损失
    loss1 = HungarianLoss(preds[-1], targets)

    # 构造重复 K 次的真值
    targets_many = []
    for t in targets:
        targets_many.append(t.repeat(K, 1))
    # 一对多损失
    loss2 = HungarianLoss(preds_aux[-1], targets_many)

    return loss1 + 1.0 * loss2

---

六、实验结果与全图表分析（全文复现）

6.1 2D 目标检测（COCO）

表格 1（来自原文 Table 1）

模型	主干	epoch	AP	AP(S)	AP(M)	AP(L)
Deformable DETR	R50	12	47.0	29.1	50.0	61.6
H-Deformable DETR	R50	12	48.7	31.2	51.5	63.5

✅ 提升：+1.7% AP
✅ 小目标 +2.1%，大目标 +1.9%
✅ 全尺寸稳定涨点

6.2 3D 目标检测（nuScenes）

表格 2（来自原文 Table 3）

模型	主干	epoch	mAP	NDS
PETRv2	VoV99	36	41.07	50.68
H-PETRv2	VoV99	36	42.59	52.38

✅ +1.52% mAP
✅ +1.7% NDS

6.3 人体姿态估计（COCO）

表格 3（来自原文 Table 4）

模型	主干	epoch	AP
PETR	R50	100	69.3
H-PETR	R50	100	70.9

✅ +1.6% AP

6.4 多目标跟踪（MOT17）

表格 4（来自原文 Table 5）

模型	epoch	MOTA
TransTrack	20	67.1
H-TransTrack	20	68.7

✅ +1.6% MOTA
✅ FN 大幅下降

---

图片 1（来自原文 Figure 1）
5 个任务全场景涨点图
2D检测、全景分割、姿态估计、3D检测、多目标跟踪
全部稳定 +1.1~1.7%

分析：
H-DETR 是真正通用的 DETR 训练插件，不挑任务、不挑模型。

---

七、三种混合方案对比（原文完整结论）

表格 5（来自原文 Table 6）

1. Branch 混合 > Epoch 混合 > Layer 混合
2. Branch 混合精度最高
3. 推理 FPS 完全一致
4. 训练耗时仅增加约 7%

---

八、和 Group DETR / DN-DETR / DINO 区别（超清晰）

方法	核心	是否需要辅助查询	推理
DN/DINO	去噪查询	是	扔掉
Group DETR	分组一对一	是	扔掉
H-DETR	混合匹配	是	扔掉

核心差异：

• H-DETR 不修改查询结构，纯从匹配机制提升
• 最通用、最容易嵌入各类 DETR

---

九、全文总结（最精简版）

核心创新

1. 混合匹配：一对一 + 一对多，兼顾去重与训练效率
2. 分支并行：主分支保推理，辅助分支提性能
3. Masked 自注意力：隔离互不干扰
4. 推理 0 开销：完全不改变部署流程
5. 超通用：2D/3D/姿态/跟踪/分割全涨点

一句话封神

H-DETR 用最简单的混合匹配，解决了 DETR 正样本不足的世界级难题，成为全任务通用的即插即用涨点神器。

---
