现在AI大模型火热，每个人都想对大模型技术有所了解，至少想了解个大概，这个时候，读懂架构图就很关键。

如果把AI大模型比作一座智能工厂：

• 没有架构图 = 盲人摸象，东拼西凑
• 有了架构图 = 上帝视角，运筹帷幄

作为一名关注AI的数据从业者，我也想啊。可惜现在网上出现的各种架构图有点乱，自己经常被绕晕，索性，我就自己画一张吧。

下面的AI大模型通用技术架构图（含一级视图和二级视图），是我从一些科技公司的最佳实践中提炼出来的，希望帮你快速掌握AI架构的精髓！

注：文末给出了其它可参考的AI大模型架构全集。

一、七层架构，层层递进

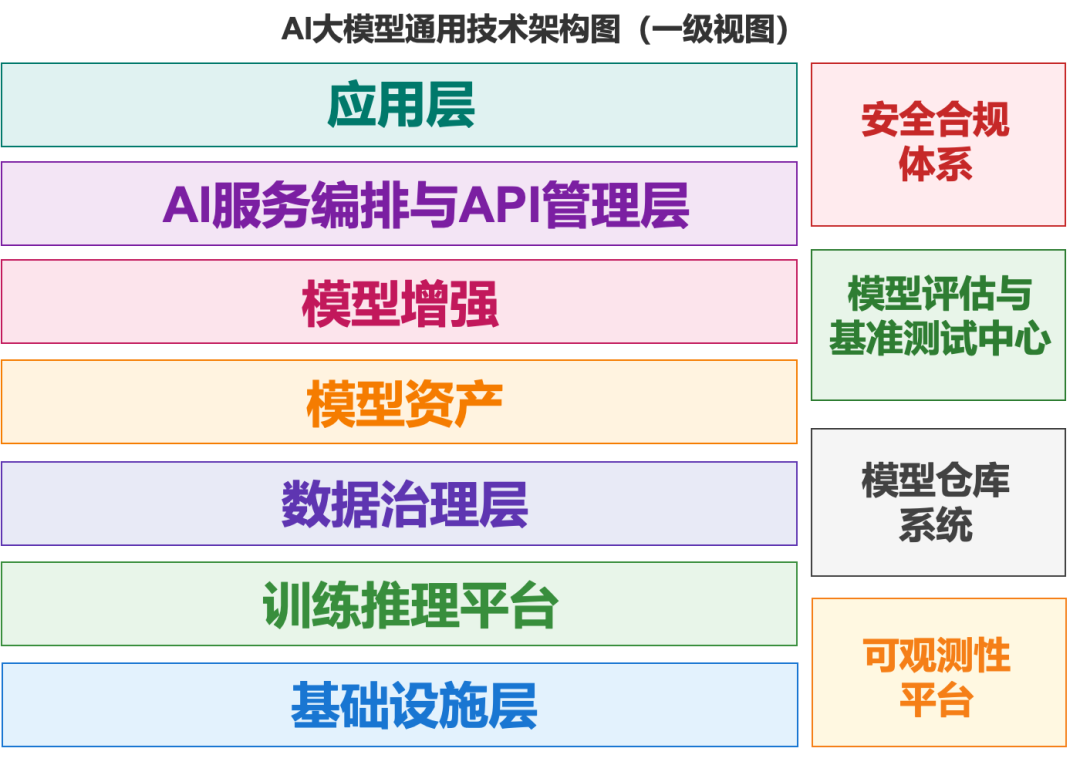

如图所示，AI大模型架构 = 7层主体 + 4大支撑，核心逻辑就是：

• 底层提供算力和数据
• 中层实现模型训练和增强
• 上层完成服务封装和应用
• 横切系统保障安全、质量、运维

如果要形象比喻的话，AI系统就像一座摩天大楼：

7层主体：

🏢 顶层：应用层（住户）

🔧 6层：AI服务编排层（物业管理）

🧠 5层：模型增强层（装修设计）

📦 4层：模型资产层（毛坯房）

🏭 3层：训练推理平台层（建筑施工）

📊 2层：数据治理层（建材准备）

⚡ 1层：基础设施层（地基）

4大支撑：

🛡️ 电梯井：安全合规体系

📡 监控室：可观测性平台

🗄️ 仓库：模型仓库系统

✅ 质检站：评估测试中心

二、七层架构详解

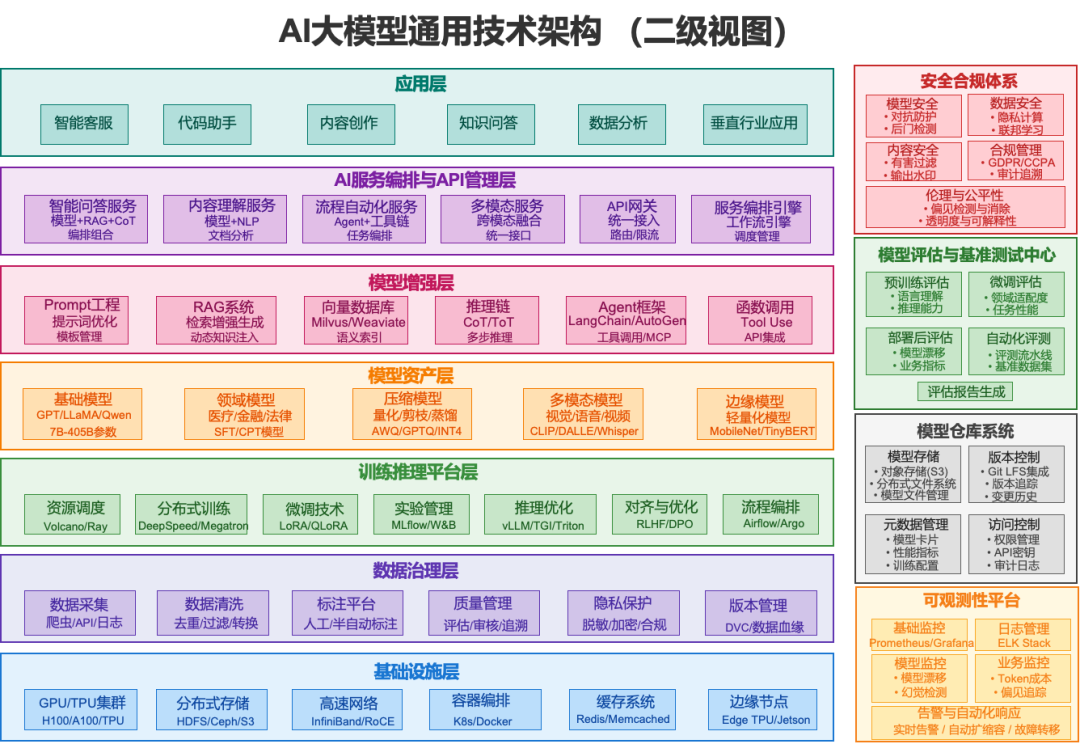

下面我们展开二级视图，如下所示，然后分层详述：

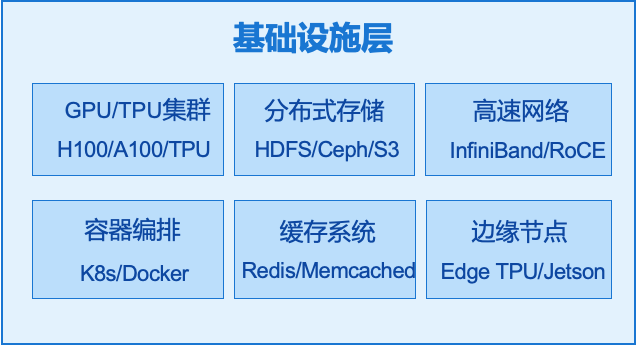

第1层：基础设施层

这层是AI系统的"水电煤"，因为没有强大算力，大模型就是空中楼阁。

包含组件：

• 🖥️ GPU/TPU集群：AI的超级大脑（H100一张卡=一辆特斯拉）
• 💾 分布式存储：海量数据的家（PB级数据存储）
• 🌐 高速网络：信息高速公路（InfiniBand=光速传输）
• 📦 容器编排：资源调度管家（K8s自动化管理）
• 🚀 缓存系统：加速器（Redis让响应快10倍）
• 📱 边缘节点：前哨站（让AI跑在手机上）

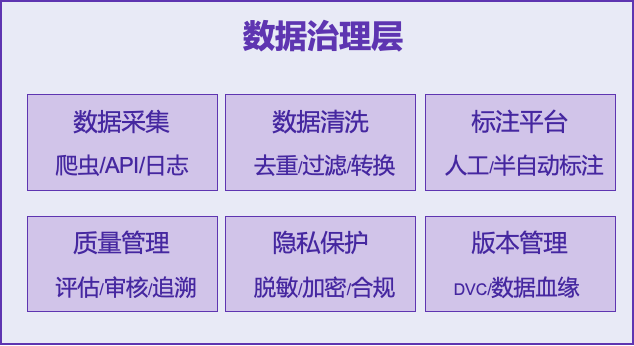

第2层：数据治理层

垃圾进，垃圾出。数据质量决定模型上限，这一层负责将原始数据提炼加工成AI能用的"燃料"。

包含组件：

• 🕷️ 数据采集：全网捕手（爬虫/API/日志收集）
• 🧹 数据清洗：质量把关（去重复、过滤垃圾）
• 🏷️ 标注平台：贴标签专家（人工+AI协同）
• ✅ 质量管理：质检员（确保数据可靠）
• 🔐 隐私保护：安全卫士（数据脱敏、加密）
• 📝 版本管理：时光机（数据血缘追踪）
• 🔄 反馈入口：持续优化（用户反馈回流）

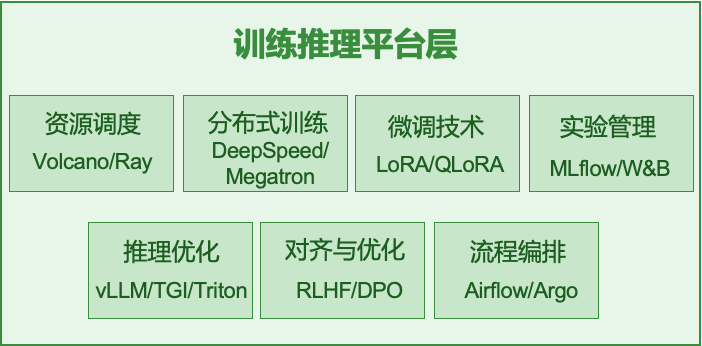

第3层：训练推理平台层

这一层是AI模型的"生产车间"，其把原材料（数据）加工成产品（模型）。

包含组件：

• 📋 资源调度：总调度室（Volcano智能分配GPU）
• 🔧 分布式训练：流水线（DeepSpeed训练千亿模型）
• 🎯 微调技术：精雕细琢（LoRA让微调成本降90%）
• 🧪 实验管理：实验室（MLflow追踪每次实验）
• ⚡ 推理优化：提速引擎（vLLM推理快5倍）
• 🎯 对齐优化：价值观校准（RLHF让AI更懂人类）
• 🔄 流程编排：自动化（Airflow编排复杂流程）

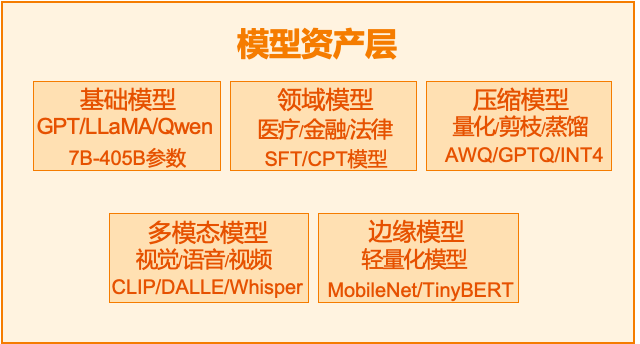

第4层：模型资产层

不同场景需要不同模型，这一层是模型超市，是企业的"AI资产库"。

包含组件：

• 🌍 基础模型：通用型选手（GPT/LLaMA，7B到405B规模）
• 🏥 领域模型：专业型选手（医疗/金融/法律专精）
• 📐 压缩模型：轻量级选手（量化后体积小90%）
• 👁️ 多模态模型：全能型选手（文本+图像+语音）
• 📱 边缘模型：移动型选手（手机也能跑）

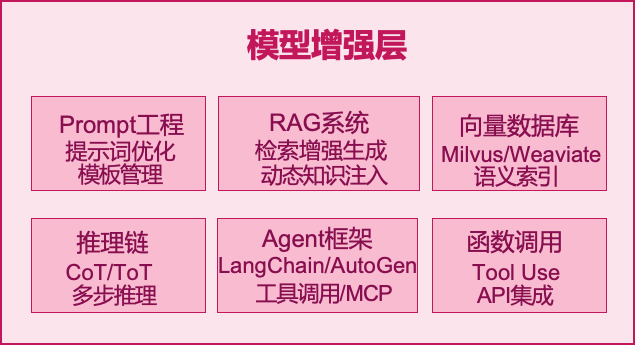

第5层：模型增强层

原始模型像素颜，增强后才能上妆见人，这一层是让AI从"能用"到"好用"的魔法层。

包含组件：

• ✍️ Prompt工程：话术大师（让AI听懂你的需求）
• 📚 RAG系统：外挂知识库（实时查资料，告别胡说八道）
• 🔍 向量数据库：语义搜索（找到最相关的信息）
• 🧩 推理链：思维导图（让AI学会分步思考）
• 🤖 Agent框架：超级助手（会用工具的AI）
• 🔧 函数调用：API集成（连接外部世界）
• ♻️ RAG优化闭环：持续进化（根据反馈自动优化）

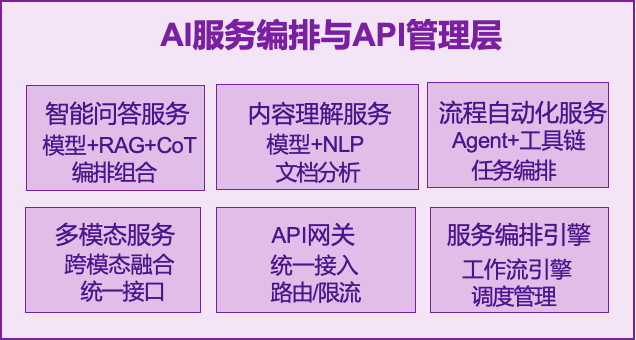

第6层：AI服务编排与API管理层

这一层是AI能力的"组装车间"，把零散的AI能力组装成完整的业务服务。

包含组件：

• 💬 智能问答服务：组合拳（模型+RAG+推理链）
• 📄 内容理解服务：文档专家（解析、总结、分析）
• ⚙️ 流程自动化：效率神器（Agent+工具链）
• 🎨 多模态服务：全媒体处理（文本图像视频一网打尽）
• 🚪 API网关：统一入口（流量管控中心）
• 🎼 服务编排引擎：指挥家（协调各个服务）

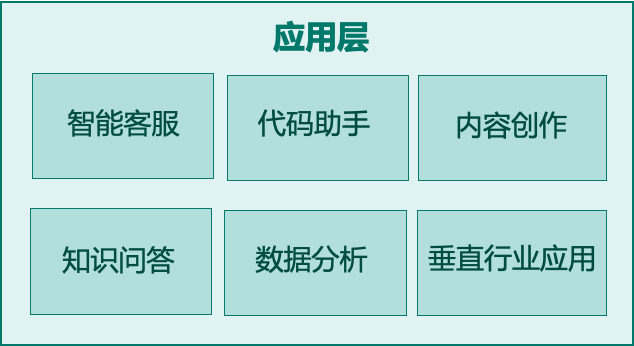

第7层：应用层

这一层是AI与用户见面的地方，把AI能力包装成用户友好的产品。

包含组件：

• 🎧 智能客服：7×24小时不打烊
• 💻 代码助手：程序员的贴心搭档
• ✏️ 内容创作：创意灵感源泉
• 🔍 知识问答：企业智囊团
• 📊 数据分析：商业洞察专家
• 🏢 行业应用：定制化解决方案

三、四大横切支撑体系

1、模型仓库系统：AI的"版本管理器"

• 📦 模型存储（S3对象存储）
• 🏷️ 版本控制（Git LFS管理）
• 📋 元数据管理（模型身份证）
• 🔐 访问控制（谁能用什么模型）

2、评估测试中心：AI的"质检站"

• 🎯 预训练评估（出厂检测）
• 🔧 微调评估（改装验收）
• 📊 部署后评估（售后跟踪）
• 🤖 自动化评测（24小时质检）

3、安全合规体系：AI的"纪检委"

• 🛡️ 模型安全（防攻击、防投毒）
• 🔐 数据安全（隐私保护、联邦学习）
• 🚫 内容安全（有害内容过滤）
• 📜 合规管理（GDPR/CCPA合规）
• ⚖️ 伦理公平（消除偏见）

4、可观测性平台：AI的"健康监测仪"

• 📈 基础监控（CPU/GPU/内存）
• 📝 日志管理（完整审计链）
• 🎯 模型监控（漂移检测、幻觉监测）
• 💰 业务监控（成本分析、效果追踪）
• 🚨 智能告警（自动响应）

四、三大关键流程

1、训练流程：从数据到模型

2、推理流程：从请求到响应

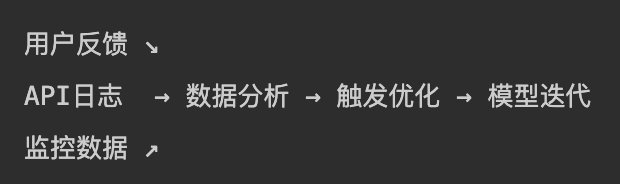

3、反馈闭环：持续优化的秘密

最后，要承认，不同领域、不同专业背景的人在画AI架构图时，会侧重某个特定方面，比如搞工程的，会特别重视模型增强层和AI编排层，我这张架构图，在他们眼里，肯定是不够专业。

因此，我在下面还特意附上了其它的大模型架构，供大家参考，也请分享给有需要的人。

附录：其它可参考大模型架构

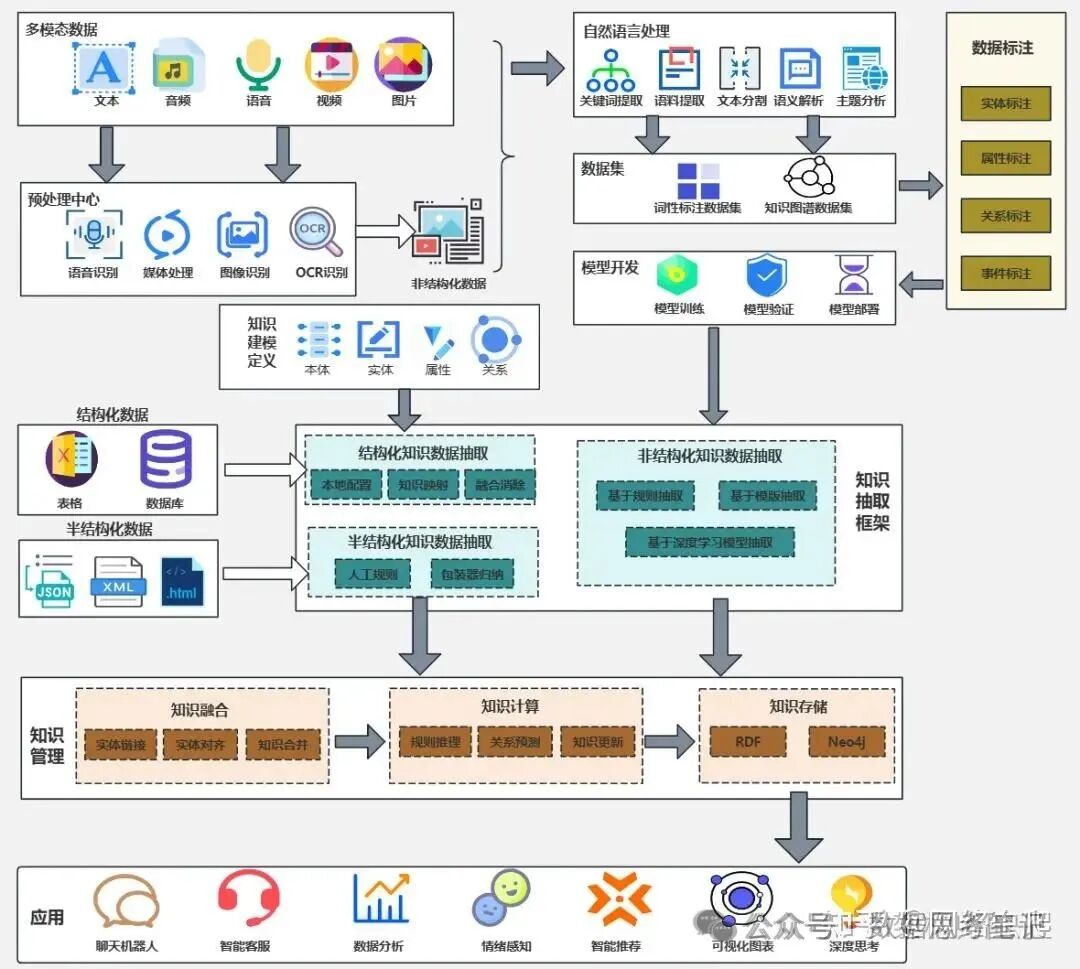

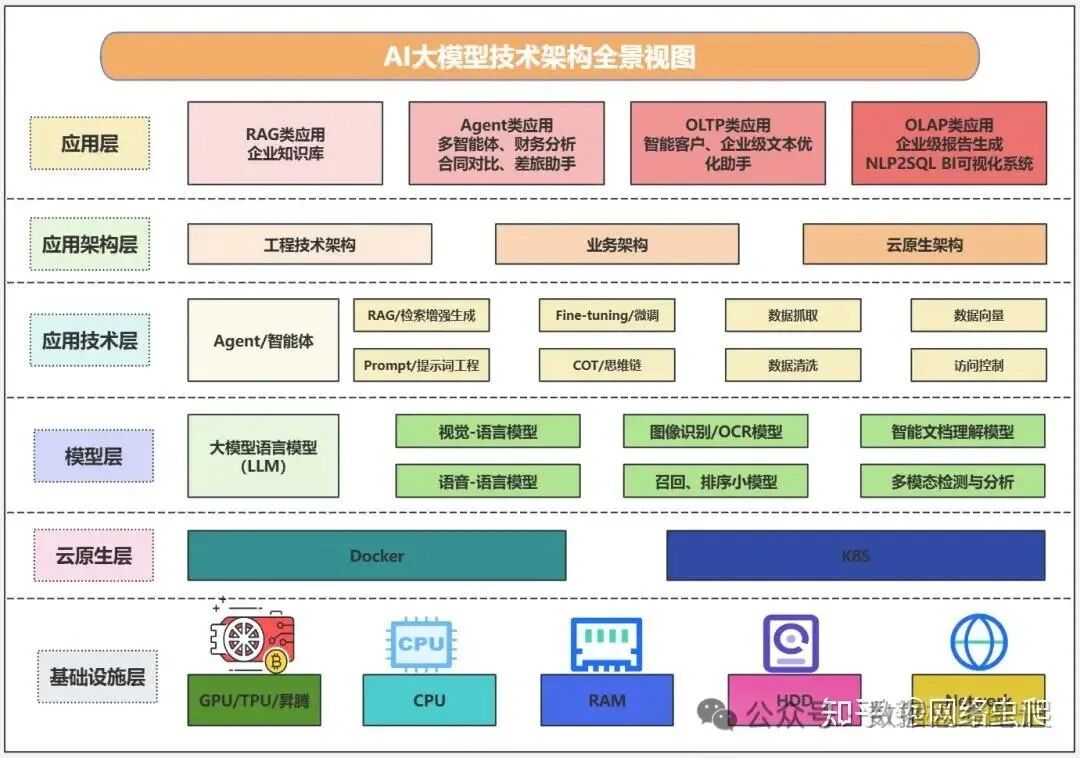

AI大模型技术全景视图：

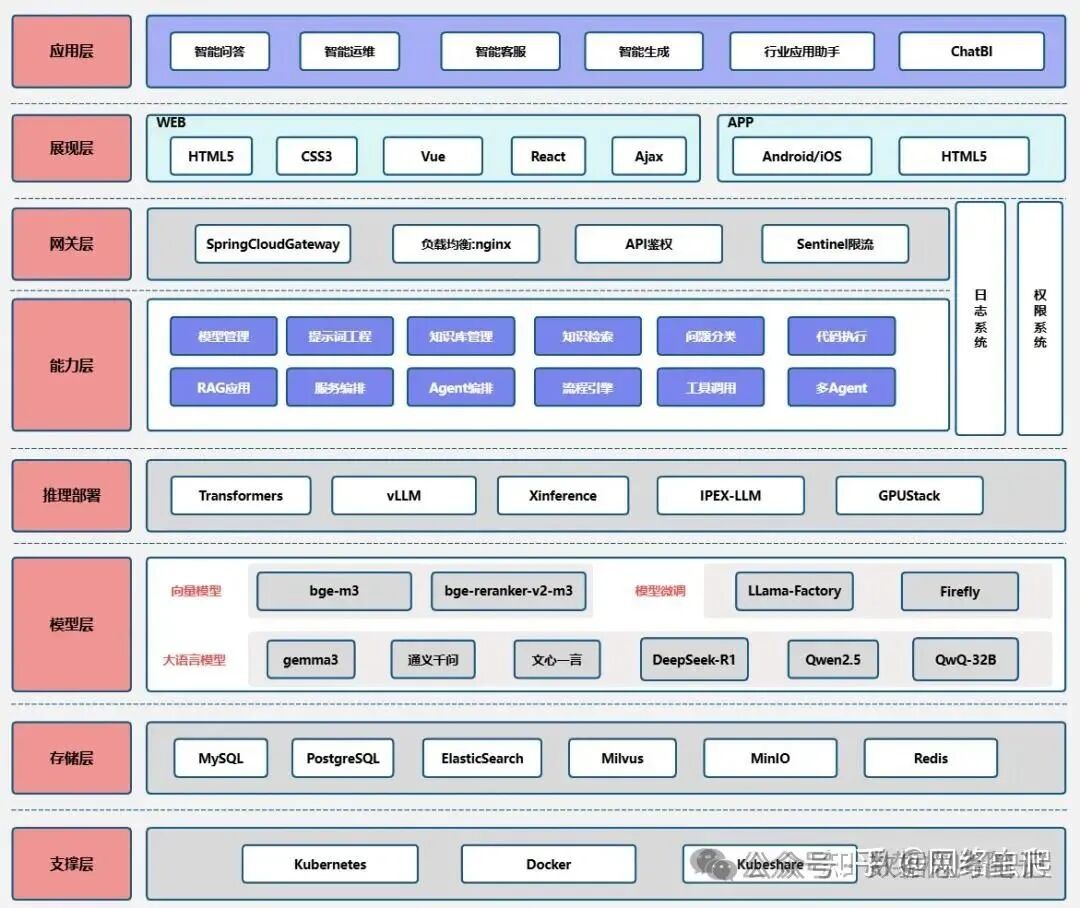

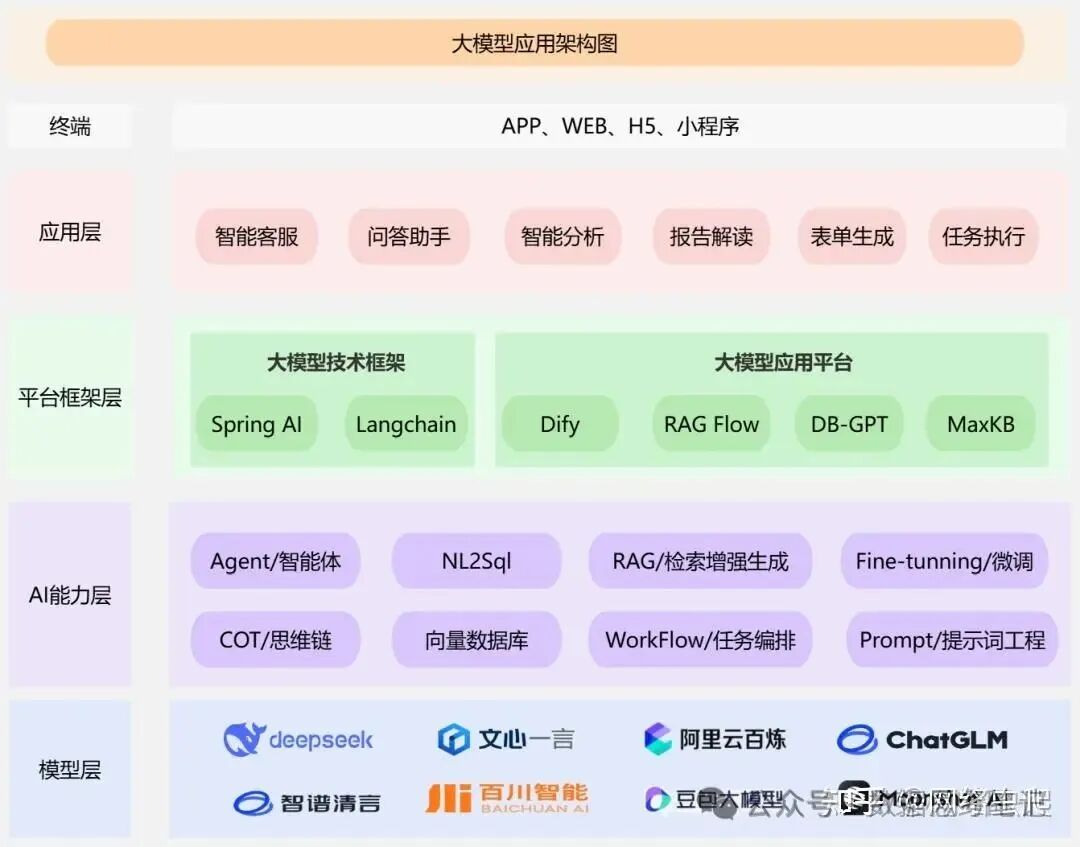

AI大模型通用技术架构图

AI大模型通用技术架构图

AI大模型通用技术架构图

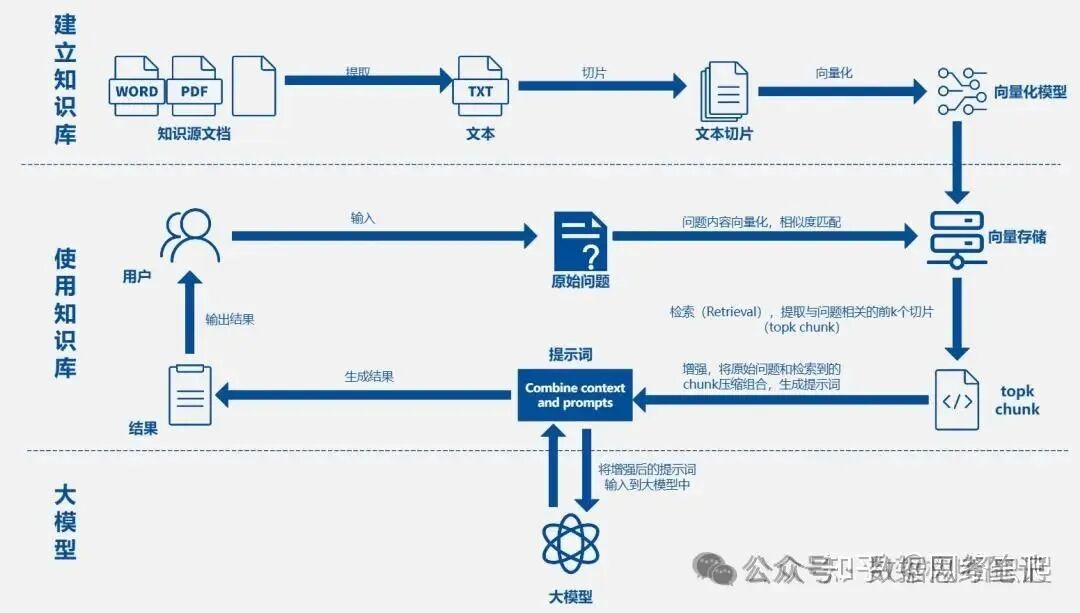

RAG知识库业务架构图

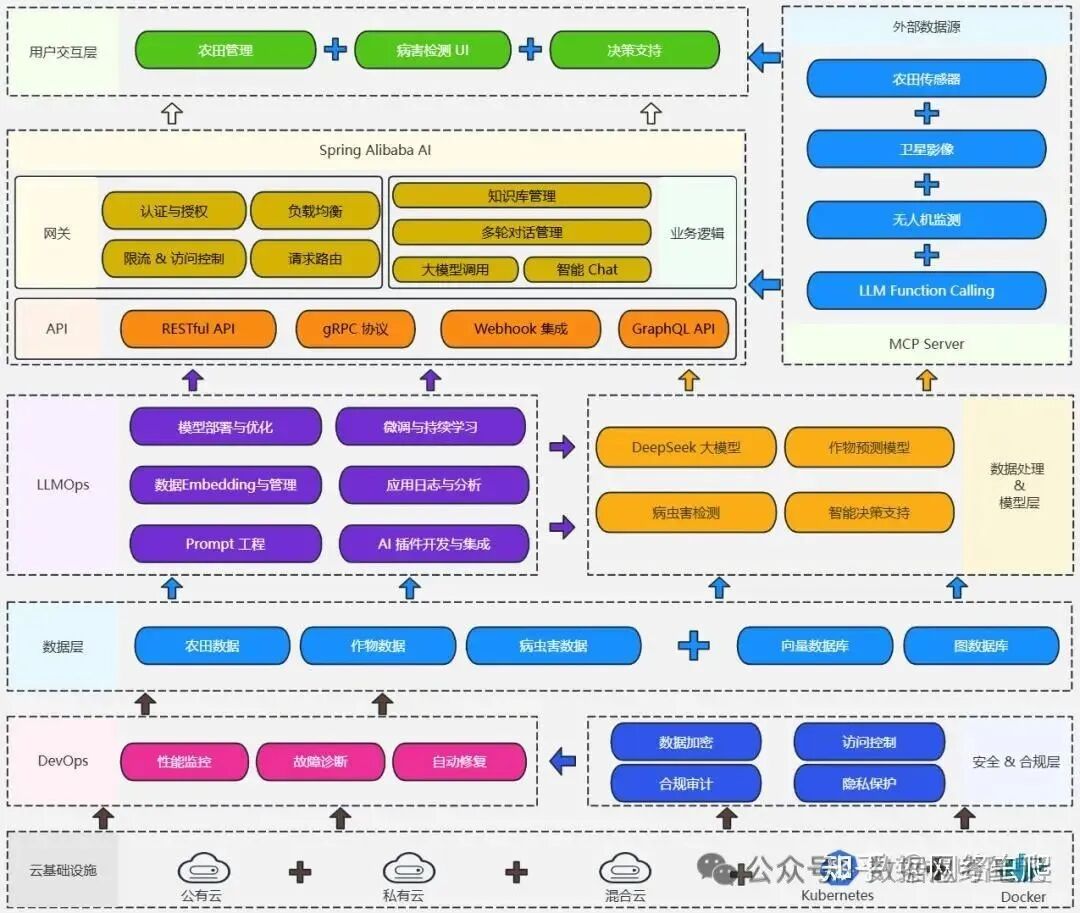

AI农业大模型技术架构图

AI导购大模型技术架构图

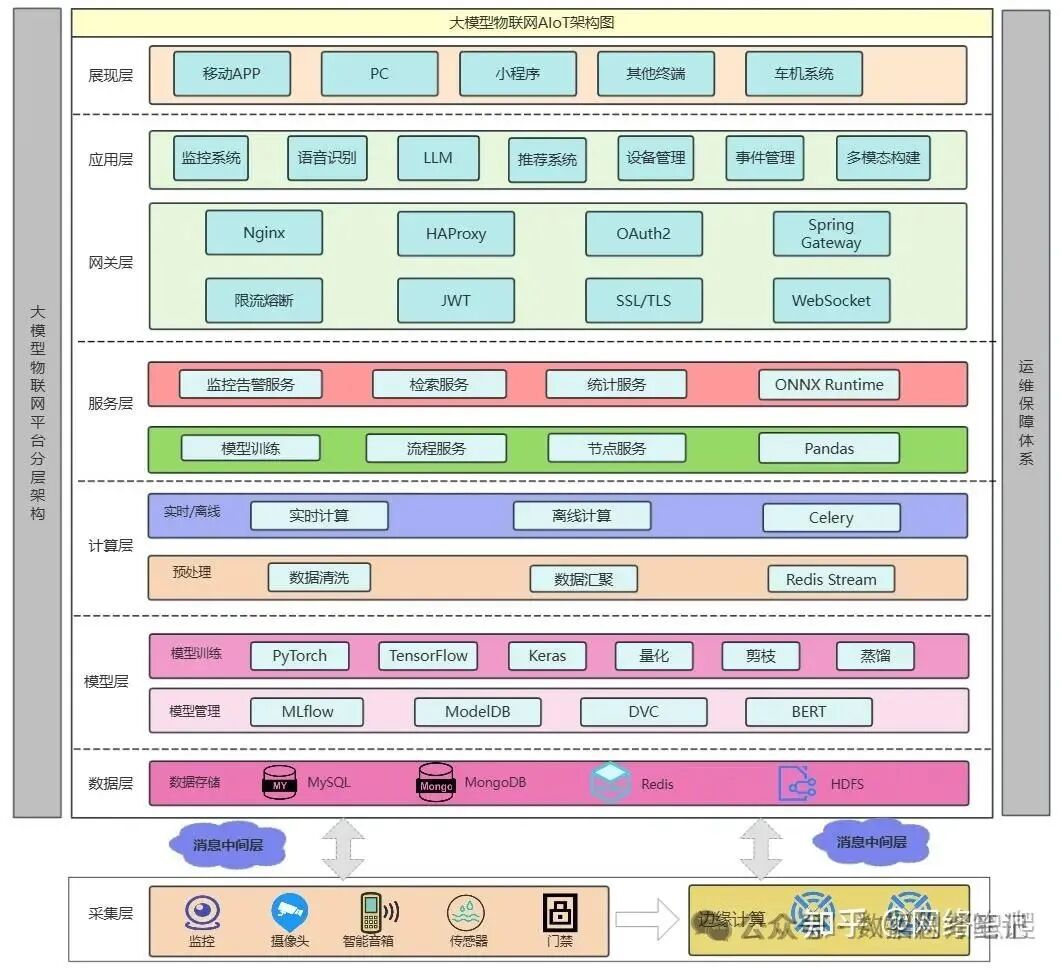

AI大模型物联网AloT架构图

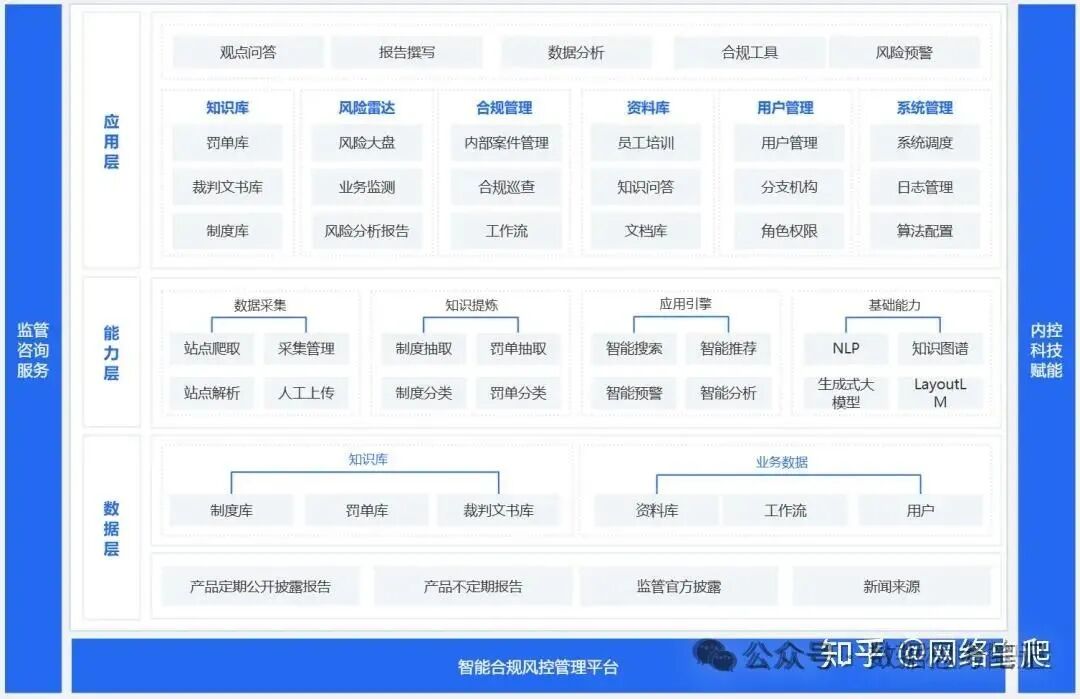

AI大模型合规风控管理架构图

AI大模型合规管理架构图

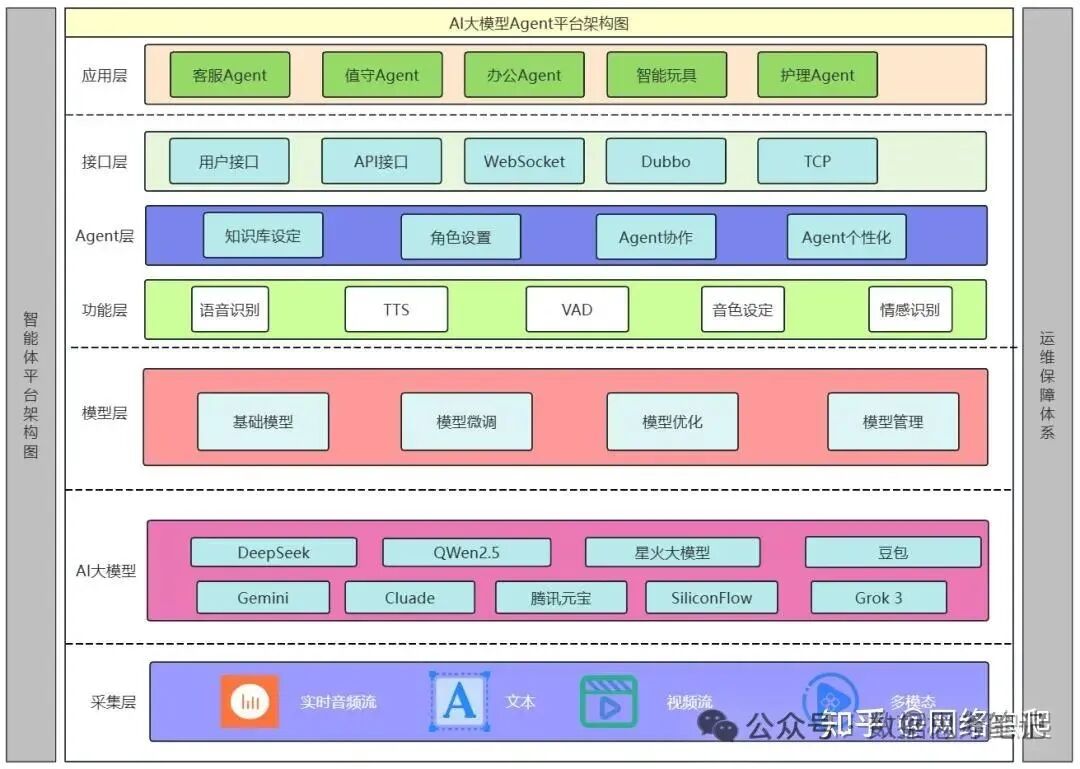

AI大模型Agent平台架构图

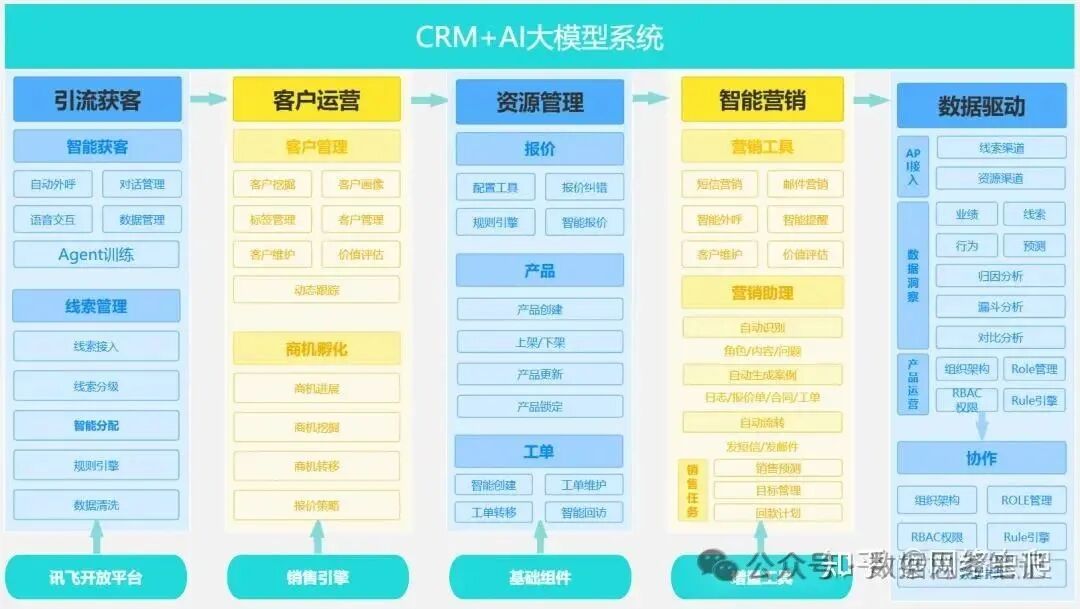

AI大模型+CRM架构图

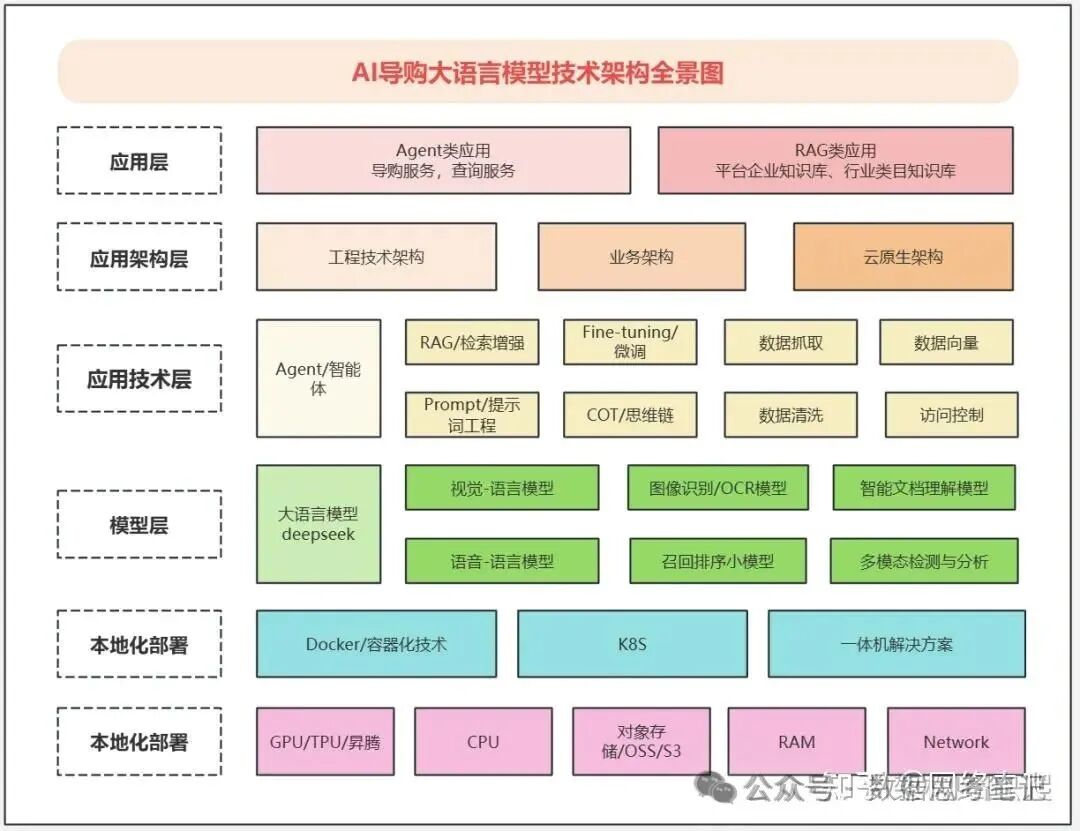

AI导购大模型架构图
