摘要

        编排本质上是一种治理流程复杂度的通用思想，而非局限于某一类技术框架。它的核心三要素 ——节点、依赖、状态—— 可以迁移到几乎所有存在流程依赖的领域：离线批量数据处理的 DAG 调度、大模型时代的 AI Agent 任务协同，底层都是同一套编排逻辑的场景化适配。

        本文以「思想同源、场景分化」为核心线索，将服务编排的已有认知迁移到离线 DAG 调度与 AI Agent 编排两大领域；拆解各自的内核原理、框架架构与落地方式；最终落地到商品中台的三层混合编排架构，沉淀可跨域复用的架构设计方法论，完成「在线 - 离线 - 智能」全场景编排知识体系的闭环。

一、范式延伸：三大编排领域的同源性

1.1 编排谱系的三大落地分支

中心化编排的核心特征是存在统一控制节点，负责调度流程推进、管控全局状态。前两篇覆盖的服务编排是其中面向在线系统集成的分支，而DAG 任务调度面向离线批量处理、AI Agent 编排面向动态推理场景，三者共享同一套底层思想，只是适配的业务场景不同。

我们可以在编排谱系中明确三者的坐标：

• 服务编排：面向在线实时系统集成，核心解决异构系统的消息路由与协议适配问题
• DAG 任务调度：面向离线批量数据处理，核心解决多任务依赖调度与资源分配问题
• AI Agent 编排：面向动态推理工具协同，核心解决大模型与外部工具的迭代执行问题

三者的共性本质：都是对多节点依赖关系的标准化治理，通过显式定义节点、依赖与状态，将无序的流程转化为可管控、可追溯、可复用的标准化执行链路。

1.2 核心元模型横向对标

以第二篇讲解的服务编排元模型为基准，可以清晰映射另外两个领域的对应概念。这是编排思想可跨域复用的核心依据：

服务编排概念	DAG 调度对应概念	AI Agent 编排对应概念	本质共性
Processor 处理器	Task 任务节点	Tool 工具节点	最小执行单元，承载具体业务逻辑
Route 路由	Workflow 工作流	StateGraph 状态图	节点依赖与流转规则的定义载体
Exchange 交换上下文	TaskInstance 任务实例	State 状态上下文	单次执行的状态与数据载体
Endpoint 端点	Connector 连接器	Tool API 工具接口	屏蔽外部系统差异的适配层
路由引擎	Scheduler 调度器	Planner 规划器	驱动节点流转的核心控制单元
错误处理机制	容错重试机制	反思修正机制	异常场景的标准化兜底策略

1.3 场景决定的设计分野

底层思想同源，上层实现之所以分化，根源在于适配的业务场景不同。技术形态永远服务于业务诉求，而非反过来：

• 服务编排：对接异构业务系统，流程完全预定义，事件实时触发，核心诉求是低延迟、协议适配、故障隔离
• DAG 调度：对接计算与存储资源，依赖完全预定义，时间 / 数据就绪触发，核心诉求是高吞吐量、资源调度、批量执行
• AI Agent 编排：对接大模型与工具集，流程半动态生成，推理驱动迭代，核心诉求是灵活性、迭代优化、结果可控

理解这一分化逻辑，就不会陷入 “哪个框架更优” 的无意义对比，而是能根据场景选择最适配的编排方案。

二、DAG 任务调度核心内核原理

DAG（有向无环图）调度是离线大数据领域的核心基础设施，其底层思想与服务编排完全同源，只是针对批量处理场景做了定向优化。

2.1 DAG 调度核心元模型

1. 任务（Task）

最小执行单元，按类型可分为 Shell 任务、SQL 任务、Spark 任务、依赖任务等，对应服务编排中的处理器。每个任务只负责单一逻辑，无状态，仅依赖输入上下文。

2. 工作流（Workflow）

由任务节点与有向边构成的有向无环图，定义任务间的依赖关系，对应服务编排中的路由。与服务编排的动态路由不同，工作流的依赖关系是预定义的静态结构。

3. 任务实例（TaskInstance）

单次调度的运行实体，承载任务状态、运行参数、执行日志、开始结束时间等信息，对应服务编排中的交换上下文。每触发一次调度，就生成一批新的任务实例。

4. 调度器（Scheduler）

核心驱动组件，负责依赖校验、资源分配、任务下发与状态回写，对应服务编排中的路由引擎。是整个调度系统的心脏，决定了调度的并发能力与稳定性。

5. 上下文（Context）

任务间传递参数、共享数据的载体，支持上游任务的执行结果传递给下游使用。

2.2 执行引擎核心：依赖解析与拓扑排序

DAG 调度的执行核心是依赖解析与拓扑排序，这是它与服务编排路由引擎的核心差异：

• 服务编排的路由是动态分支：基于消息内容实时判断走向，每次执行路径可能不同
• DAG 调度的依赖是静态拓扑：依赖关系预定义，每次执行的顺序固定，核心是校验上游是否全部完成

依赖校验逻辑

对于任意任务节点，只有当其所有上游依赖节点全部执行成功时，状态才会变为「就绪」，进入等待调度队列；若任意上游失败，则当前节点标记为「跳过」或「失败」，不再执行。

拓扑排序

拓扑排序是 DAG 的基础算法，用于将有向无环图转换为合法的线性执行序列，确保所有任务的上游都先于自身执行。调度器基于拓扑排序结果，按批次下发就绪任务。

动态依赖扩展

生产级调度系统会在静态依赖基础上支持动态扩展：参数化依赖、跨工作流依赖、跨周期依赖（如依赖上一周期的执行结果），本质是在静态拓扑上增加了运行时判断逻辑。

2.3 调度触发机制

时间驱动

最主流的触发方式，通过 Cron 表达式或频率配置定义调度周期，如每日凌晨执行、每小时执行一次。适用于固定周期的批量数据处理场景。

事件驱动

基于外部事件触发调度，如上游数据文件生成、特定消息到达。对应服务编排的事件驱动模式，适用于数据就绪即执行的场景。

触发全流程

1. 触发条件满足，调度器为对应工作流生成一批次任务实例
2. 遍历所有节点，校验依赖关系，标记就绪节点
3. 结合资源池情况，将就绪节点下发到执行器
4. 任务执行完成后回写状态，重新校验下游节点依赖
5. 循环推进，直到所有节点执行完成

2.4 容错与状态管理

状态机模型

任务全生命周期通过状态机管控，核心状态包括：等待、就绪、运行中、成功、失败、跳过。每个状态的流转都有严格的规则，保障状态一致性。

容错策略

• 失败重试：任务失败后按配置自动重试，支持重试间隔与次数配置
• 断点重跑：工作流部分节点失败后，可从失败节点处重新运行，无需从头执行
• 补数机制：针对历史周期的数据重跑，支持批量补数与依赖自动适配

状态持久化

任务实例状态、运行日志、执行记录全部持久化存储，支持全链路追溯与审计。这一点与服务编排的流程实例持久化设计完全一致。

三、工业级调度框架架构解析：Apache DolphinScheduler

Apache DolphinScheduler 是当前国内大数据领域的主流调度框架，采用分布式云原生架构，对应服务编排领域的 Apache Camel，是理解工业级 DAG 调度的最佳样本。

3.1 选型说明

DolphinScheduler 之所以成为企业级首选，核心在于其原生的分布式架构与完善的生产级能力：

• 采用 Master-Worker 分布式架构，支持水平扩展，可承载数万级任务调度
• 原生支持可视化 DAG 编排、多租户、资源管理、告警监控
• Java 技术栈，与多数企业后端技术栈兼容，二次开发成本低

与另一主流框架 Airflow 的核心差异：

对比维度	Apache DolphinScheduler	Airflow
技术栈	Java	Python
架构	分布式 Master-Worker	中心化调度 + Worker
核心优势	高可用、多租户、适合大规模企业级场景	灵活度高、Python 生态丰富
适用场景	中大规模企业级数仓、多团队共享调度平台	中小规模数据团队、Python 技术栈

3.2 分布式分层架构体系

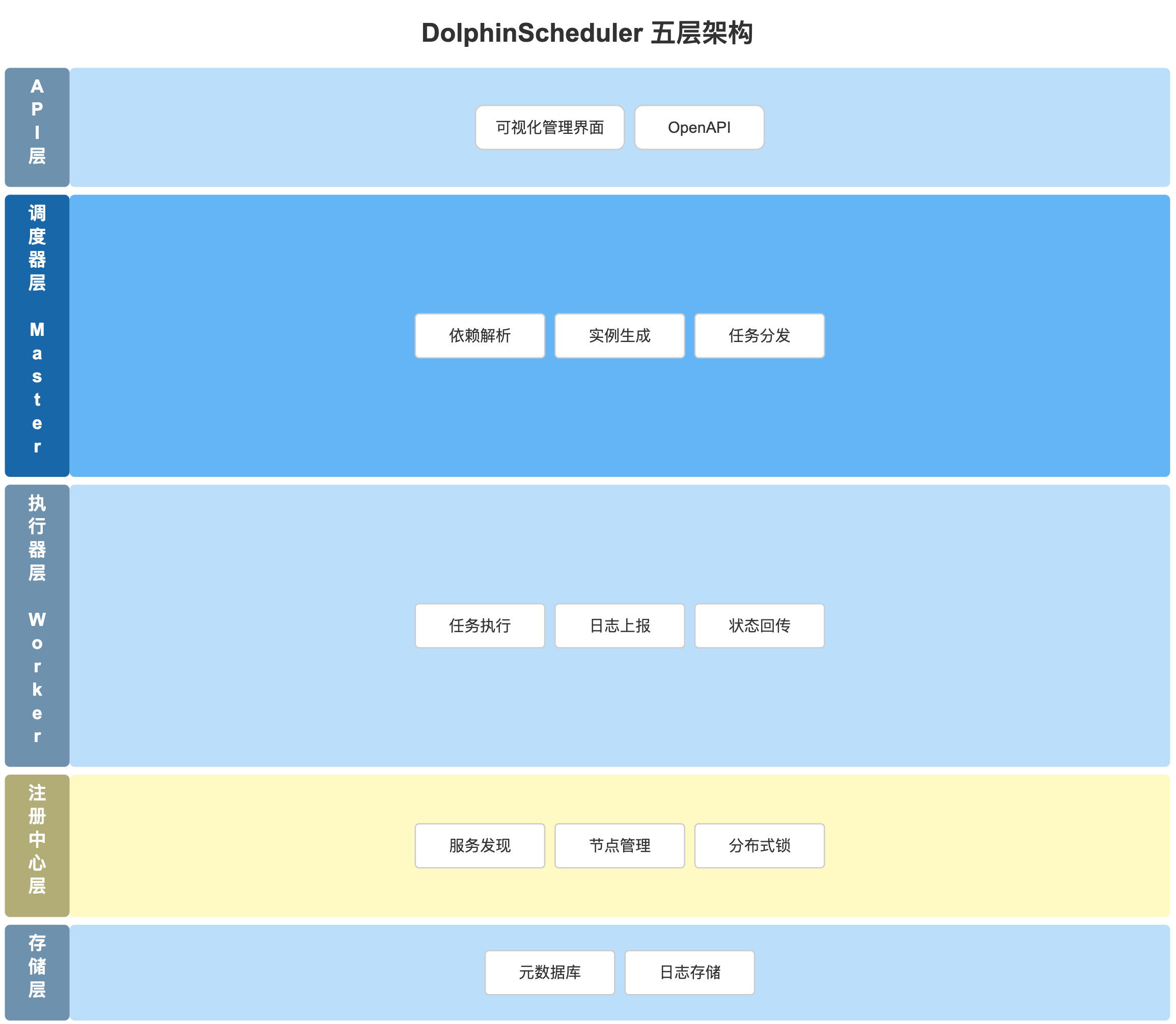

DolphinScheduler 采用经典的五层垂直架构，自上而下分别为 API 层、调度器层、执行器层、注册中心层、存储层，每层职责单一、边界清晰，通过标准化接口交互实现解耦。整体架构如下图所示：

1. API 层

作为系统的统一入口，面向用户与外部系统提供流程定义、运维管控、数据查询的交互能力，定位对应 Apache Camel 的 DSL 层，是编排规则的定义入口。

• 可视化管理界面：提供 DAG 拖拽编排、任务参数配置、实例监控、日志查看等可视化操作能力，支持非开发人员维护调度流程
• OpenAPI：提供标准化 REST 接口，支持外部系统集成调度能力，实现自动化流程创建、触发与管控

2. 调度器层（Master）

整个调度系统的核心控制层，对应 Apache Camel 的路由引擎，负责全链路的流程驱动与状态管控。

• 依赖解析：基于 DAG 拓扑排序算法（Kahn 算法）校验任务依赖关系，识别就绪节点，是调度引擎的核心逻辑
• 实例生成：触发条件满足时，生成工作流实例与任务实例，初始化全链路状态与上下文参数
• 任务分发：根据 Worker 负载与分组策略，将就绪任务分发到对应执行节点，同时跟踪任务全生命周期状态

3. 执行器层（Worker）

任务的实际执行层，对应 Apache Camel 的处理器层，负责任务的运行、日志上报与状态回传。

• 任务执行：支持 Shell、SQL、Spark、Flink、Python 等多类型任务的执行，采用进程隔离模式避免任务间相互影响
• 日志上报：实时采集任务运行日志，同步到存储层，支持在线查看与全链路回溯
• 状态回传：实时回传任务运行状态（运行中 / 成功 / 失败）到 Master 节点，驱动后续依赖节点调度

4. 注册中心层

分布式架构的协调底座，是单进程编排框架不具备的能力，基于 ZooKeeper/Etcd 实现分布式环境下的服务协同。

• 服务发现：Master 与 Worker 节点均注册到注册中心，实现节点的动态上下线与自动感知
• 节点管理：维护节点的存活状态、负载情况、分组标签，为任务分发提供决策依据
• 分布式锁：通过分布式锁保障多 Master 环境下的调度唯一性，避免重复调度与并发冲突

5. 存储层

系统的状态与数据持久化底座，对应服务编排的流程实例持久化能力。

• 元数据库：存储工作流定义、任务实例、调度配置、用户权限等结构化元数据，支持 MySQL/PostgreSQL
• 日志存储：存储任务运行日志，支持本地磁盘、HDFS、对象存储等多种存储方式

3.3 核心运行机制

分布式调度机制

多 Master 节点并行部署，通过注册中心分片，每个 Master 负责一部分工作流的调度，既避免了单点故障，又避免了重复调度。Master 故障时，其他节点自动接管故障节点的任务。

任务执行模型

• Worker 分组部署，任务按分组路由到对应 Worker 池执行，实现资源隔离
• 采用进程隔离方式执行任务，不同任务之间互不影响，避免单个任务异常影响整个 Worker 节点
• 支持资源限制，可配置单任务的 CPU、内存占用

容错与高可用

• Master 故障自动转移，任务调度不中断
• Worker 失败后，任务自动重试或转移到其他 Worker
• 死信任务机制：超过重试次数的任务进入死信队列，集中告警处理

3.4 与 Apache Camel 的设计思想对比

共性

• 组件化扩展：新增任务类型 / 协议组件无需修改核心逻辑
• 分层解耦：控制层与执行层分离，职责清晰
• 统一上下文：单次执行的状态通过统一载体传递
• 标准化错误处理：统一的重试、兜底、告警机制

差异

• 架构形态：分布式多节点集群 vs 单进程嵌入式
• 核心诉求：资源调度优先 vs 路由逻辑优先
• 状态粒度：批次级粗粒度状态 vs 单消息细粒度状态
• 触发方式：定时 / 数据驱动为主 vs 事件 / 请求驱动为主

四、AI Agent 任务编排原理与架构

AI Agent 编排是大模型时代编排思想的新延伸。传统编排是确定性的静态流程，而 Agent 编排是半确定性的动态迭代流程，其底层依然遵循编排的核心三要素，同时新增了大模型驱动的动态规划能力。

4.1 编排谱系中的 AI Agent 任务编排

核心定位

AI Agent 编排解决的核心问题是：将大模型的推理能力与外部工具能力串联，把无序的多轮工具调用转化为可治理、可追溯、可控制的标准化流程。

它与传统编排的核心边界在于：

• 可直接复用：节点抽象、上下文传递、异常重试、状态持久化、链路追踪等基础编排能力完全通用
• 新增特性：动态规划能力、循环迭代执行、自然语言交互、反思修正机制，这些是大模型带来的新特性

传统编排是「一次定义、次次一致」的确定性流程；Agent 编排是「框架定义、动态调整」的半确定性流程，后者在前者的基础上增加了推理带来的灵活性。

4.2 AI Agent 编排的核心内核

4.2.1 核心元模型

1. 工具节点（Tool）：可被大模型调用的外部能力，如 API 接口、数据库查询、文件处理，对应传统编排的处理器。
2. 状态上下文（State）：承载对话历史、工具调用结果、推理进度，是单次执行的统一数据载体，对应传统编排的 Exchange。
3. 规划器（Planner）：大模型驱动的动态路由引擎，负责拆解执行步骤、选择工具、调整执行路径，对应传统编排的路由引擎。区别在于规划器的决策是动态生成的，而非预定义的固定规则。
4. 状态图（StateGraph）：定义节点流转的骨架规则，包含规划、执行、校验、反思等核心阶段，对应传统编排的路由。它不定义每一步具体做什么，但定义了流转的阶段边界。
5. 记忆模块（Memory）：跨轮次、跨会话的状态持久化载体，支持断点恢复与历史信息回溯。

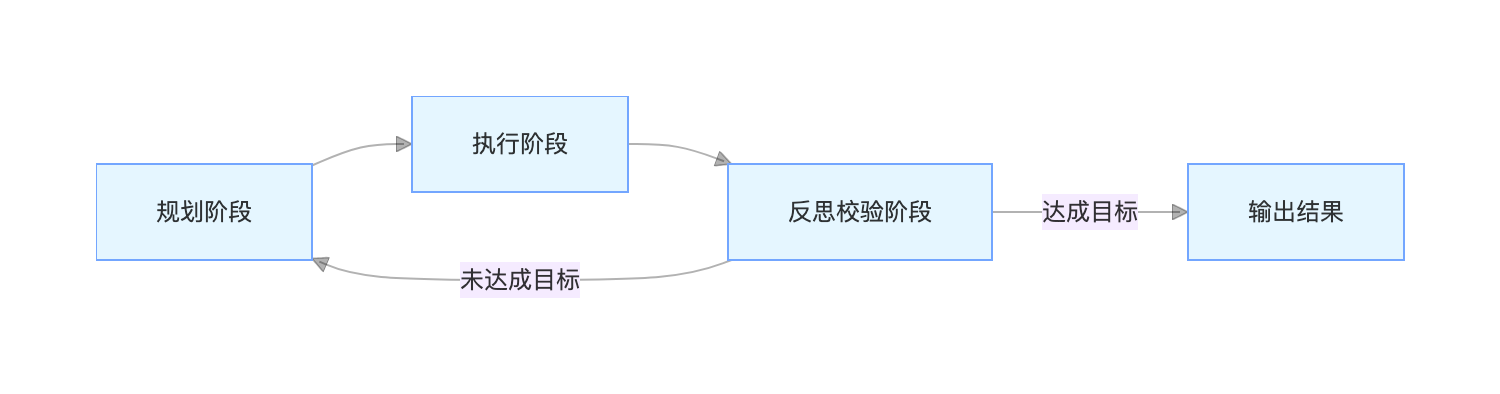

4.2.2 核心执行范式：规划 - 执行 - 反思循环

这是 Agent 编排与传统单向编排最本质的区别。传统编排是单向线性流转，从入口到出口一次走完；Agent 编排是迭代式循环，直到目标达成或达到迭代上限。



1. 规划阶段：大模型根据目标与当前状态，拆解下一步执行步骤，选择对应工具
2. 执行阶段：调用工具节点，获取执行结果，更新全局状态
3. 反思校验阶段：判断当前结果是否满足目标，是否需要继续迭代
4. 终止阶段：目标达成或达到最大迭代次数，输出最终结果

4.2.3 可直接复用的传统编排模式

尽管执行范式不同，但传统编排沉淀的核心设计模式几乎都可以直接复用：

• 死信兜底模式：工具调用失败自动重试，超过次数进入兜底分支，逻辑与死信队列完全一致
• 拆分 - 汇聚模式：复杂任务拆分为多个子任务并行执行，最终聚合结果，对应并行网关
• 幂等校验模式：工具调用前做幂等校验，避免重复执行产生副作用
• 上下文传递模式：通过统一状态载体传递数据，节点间无需硬编码交互

4.3 主流编排框架解析：LangGraph

LangGraph 是当前 Agent 编排领域的事实标准，它在 LangChain 的基础上引入了状态机机制，解决了原生链式编排无法处理循环、动态路由的问题，其定位对应服务编排领域的 Apache Camel。

核心架构

1. 状态内核层：基于状态机的全局状态管理，支持状态自动更新、持久化 Checkpoint，对应 Camel 的内核层
2. 节点层：工具节点、LLM 节点、条件节点，对应 Camel 的处理器与组件
3. 边层：普通边、条件边、循环边，定义节点流转规则，对应 Camel 的路由规则
4. 运行时层：线程调度、断点恢复、流式输出，对应 Camel 的运行时配套能力

核心运行机制

• 状态不可变：每次节点执行生成新的状态副本，保障状态一致性与可追溯
• 循环边支持：原生支持循环迭代，适配规划 - 执行 - 反思范式
• Checkpoint 机制：支持中途暂停、断点恢复，对应传统编排的断点续跑

以下是极简代码示例，可直观对比其与 Apache Camel 路由定义的思想共性：

# 商品信息补全Agent编排示例，核心逻辑与服务编排完全同源
from langgraph.graph import StateGraph, END
from typing import TypedDict

# 1. 定义状态上下文 → 对应服务编排的Exchange
class ProductState(TypedDict):
    spu_id: str
    base_info: dict
    fill_result: dict
    is_complete: bool

# 2. 定义工具节点 → 对应服务编排的Processor
def category_match(state: ProductState):
    # 调用类目服务匹配商品类目
    return {"fill_result": {"category_id": "1001"}}

def attr_enrich(state: ProductState):
    # 调用属性库补全商品属性
    return {"fill_result": {**state["fill_result"], "brand": "通用品牌"}}

# 3. 定义条件路由 → 对应服务编排的内容路由
def check_complete(state: ProductState):
    return END if state["is_complete"] else "attr_enrich"

# 4. 构建执行链路 → 对应服务编排的Route
workflow = StateGraph(ProductState)
workflow.add_node("category_match", category_match)
workflow.add_node("attr_enrich", attr_enrich)
workflow.set_entry_point("category_match")
workflow.add_conditional_edges("category_match", check_complete)
workflow.add_edge("attr_enrich", END)

app = workflow.compile()

可以看到，尽管技术栈与语法不同，但核心设计完全遵循「定义上下文 → 定义处理节点 → 定义路由规则 → 构建执行链路」的编排范式，这就是思想跨域复用的直观体现。

4.4 商品中台落地场景

场景一：智能商品信息补全

• 业务背景：商家上传商品信息时常有字段缺失，传统规则校验只能拦截不通过，无法自动补全
• 编排设计：接收商品信息 → 大模型规划补全路径 → 依次调用类目匹配、属性库查询、图片识别工具 → 校验补全完整性 → 通过则写入主库，不通过则标记待人工处理
• 核心价值：静态规则节点与动态推理节点混合编排，兼顾确定性与灵活性，大幅降低人工补全成本

场景二：分层智能商品审核

• 业务背景：商品审核量级大，纯人工效率低，纯规则漏判率高
• 编排设计：商品提交 → 规则引擎初筛（拦截明确违规） → 大模型内容审核（识别疑似违规） → 疑似案例转人工审核 → 最终状态同步主库
• 核心价值：三级编排链路各司其职，在保障审核质量的前提下，大幅提升自动化审核比例

五、商品中台全场景混合编排架构落地

真实生产系统不存在单一范式解决所有问题的银弹。商品中台同时存在实时接入、离线计算、智能加工三类场景，采用三层混合编排架构，每层选用最适配的技术方案，通过事件驱动协同，是最优的落地方式。

5.1 三类编排的场景分工

业务场景	编排范式	典型框架	核心诉求
多源数据实时接入、实时加工流水线、实时事件分发	服务编排	Apache Camel	低延迟、协议适配、故障隔离
全量数据清洗、离线特征计算、批量数据分发	DAG 任务调度	Apache DolphinScheduler	高吞吐、资源调度、批量执行
智能信息补全、语义标签生成、分层内容审核	AI Agent 编排	LangGraph	灵活性、迭代优化、结果可控

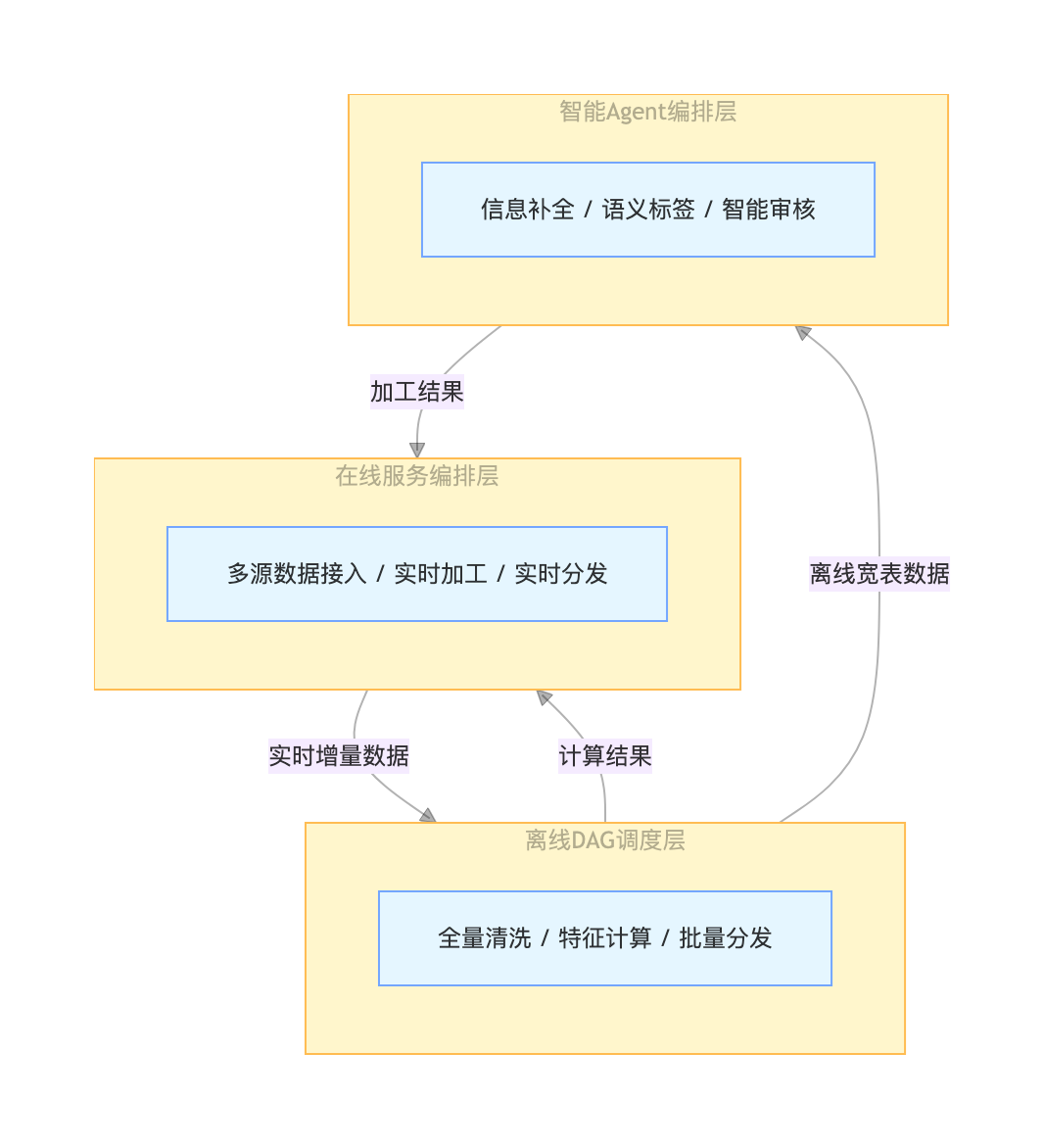

5.2 三层混合编排协同架构

协同机制

1. 数据流向联动：在线服务编排接入实时增量数据，写入消息队列与实时存储；DAG 调度按周期拉取合并生成全量宽表；Agent 编排基于宽表做智能加工，结果回补在线系统。
2. 事件驱动衔接：各层之间通过事件消息解耦，不直接调用。例如离线特征计算完成后发布事件，在线编排消费事件更新索引与下游分发。
3. 治理统一：三类编排共享统一的监控、告警、链路追踪体系，状态可全链路追溯。

5.3 典型落地链路：特征商品全链路编排

以特征商品加工为例，三层编排协同完成全链路处理：

1. 实时层：商品变更实时接入，完成基础字段校验与标准化，更新商品主库
2. 离线层：每日凌晨调度全量特征计算 DAG，依赖数仓多层表，生成 n维特征宽表
3. 智能层：基于特征宽表，调用 Agent 编排完成语义标签生成、类目智能映射
4. 结果分发：特征计算完成后发布变更事件，在线编排消费事件更新 ES 索引，分发至广告、推荐等下游系统

5.4 核心架构价值

• 职责单一：每层用最适配的技术方案解决对应场景问题，避免用一个框架硬扛所有场景
• 能力复用：节点解耦、异常治理、状态管理等通用设计经验跨领域复用，降低学习与落地成本
• 独立演进：三层链路独立迭代，在线扩容、离线调优、模型升级互不干扰

六、编排思想跨域复用方法论

6.1 可跨域复用的核心设计模式

无论在线还是离线、传统还是智能，以下四类设计模式是所有编排场景通用的：

1. 管道 - 过滤器模式
   1. 本质：节点无状态、单向流转、输入输出标准化
   2. 跨域对应：服务编排的处理器链路、DAG 调度的串行任务、Agent 的工具执行链
   3. 价值：节点解耦，可独立替换、复用、测试
2. 拆分 - 汇聚模式
   1. 本质：大任务拆分为并行子任务，全部完成后聚合结果
   2. 跨域对应：服务编排的并行网关、DAG 调度的分片计算、Agent 的子任务并行规划
   3. 价值：提升执行效率，缩短整体耗时
3. 死信兜底模式
   1. 本质：分层重试、异常隔离、避免单点故障扩散
   2. 跨域对应：服务编排的死信队列、DAG 调度的失败重试、Agent 的工具重试与兜底分支
   3. 价值：保障系统稳定性，异常可管控、可追溯
4. 上下文传递模式
   1. 本质：统一状态载体，节点间不直接交互，通过上下文传递数据
   2. 跨域对应：Exchange、TaskInstance、State
   3. 价值：节点完全解耦，链路调整不影响节点逻辑

6.2 场景差异化适配要点

• 在线实时场景：优先保障低延迟，简化持久化，重点优化协议适配与消息路由性能
• 离线批量场景：优先保障吞吐量，重点优化资源调度、数据倾斜处理与批量容错
• 智能推理场景：优先保障可控性，重点优化迭代边界、结果校验与成本管控

6.3 架构设计的通用思考

第一，面对复杂流程类问题，先拆解原子节点、梳理依赖关系，再选择编排载体。不要上来就选定框架，再用框架去套业务。

第二，编排的核心价值是治理复杂度。如果引入编排框架反而增加了系统复杂度、提升了维护成本，就是过度设计。

第三，真实生产永远是混合架构。不存在通吃所有场景的万能框架，分层选型、各司其职、通过事件解耦协同，是工业界的通用最优解。

七、核心复习要点

基础认知

1. 服务编排、DAG 调度、AI Agent 编排同属中心化编排范式，核心三要素均为节点、依赖、状态，底层思想完全同源，只是适配不同业务场景。
2. 技术形态服务于业务场景：在线场景追求低延迟、离线场景追求高吞吐、智能场景追求灵活性，不存在绝对最优的单一方案。

DAG 调度内核

1. DAG 调度的核心是依赖解析与拓扑排序，基于预定义的静态依赖关系驱动任务流转。
2. DolphinScheduler 采用 Master-Worker 分布式五层架构，支持水平扩展，是企业级离线调度的主流方案。
3. 离线调度与在线服务编排的设计思想高度一致，差异主要体现在分布式架构、资源调度与批次级状态管理。

AI Agent 编排

1. AI Agent 编排是半确定性的迭代式编排，核心执行范式为「规划 - 执行 - 反思」循环，在传统编排基础上增加了动态规划能力。
2. 传统编排的四类核心设计模式均可直接复用于 Agent 编排，框架层面 LangGraph 是当前的事实标准，基于状态机实现循环与动态路由。
3. Agent 编排适合与传统静态编排混合使用，将大模型作为链路中的动态节点，兼顾确定性与灵活性。

混合架构与方法论

1. 商品中台采用三层混合编排架构：在线用服务编排、离线用 DAG 调度、智能用 Agent 编排，通过事件驱动实现跨层协同。
2. 编排思想的核心是治理流程复杂度，工具只是载体。掌握底层范式与通用模式后，可快速迁移到任意新的流程类领域。

---
