做语音通话产品时，接口选型往往比芯片选型更让人头疼——模拟音频怕干扰、I²S 要配时序、USB 免驱但灵活性受限、数字麦克风 PDM 格式还得配专用 codec。四种接口各有各的坑，能不能用一个模组把这些问题一次性解决？本文从接口特性对比出发，结合 AU-60 全功能AI语音处理模组的十种工作模式，给出一份实用的选型与设计指南。

---

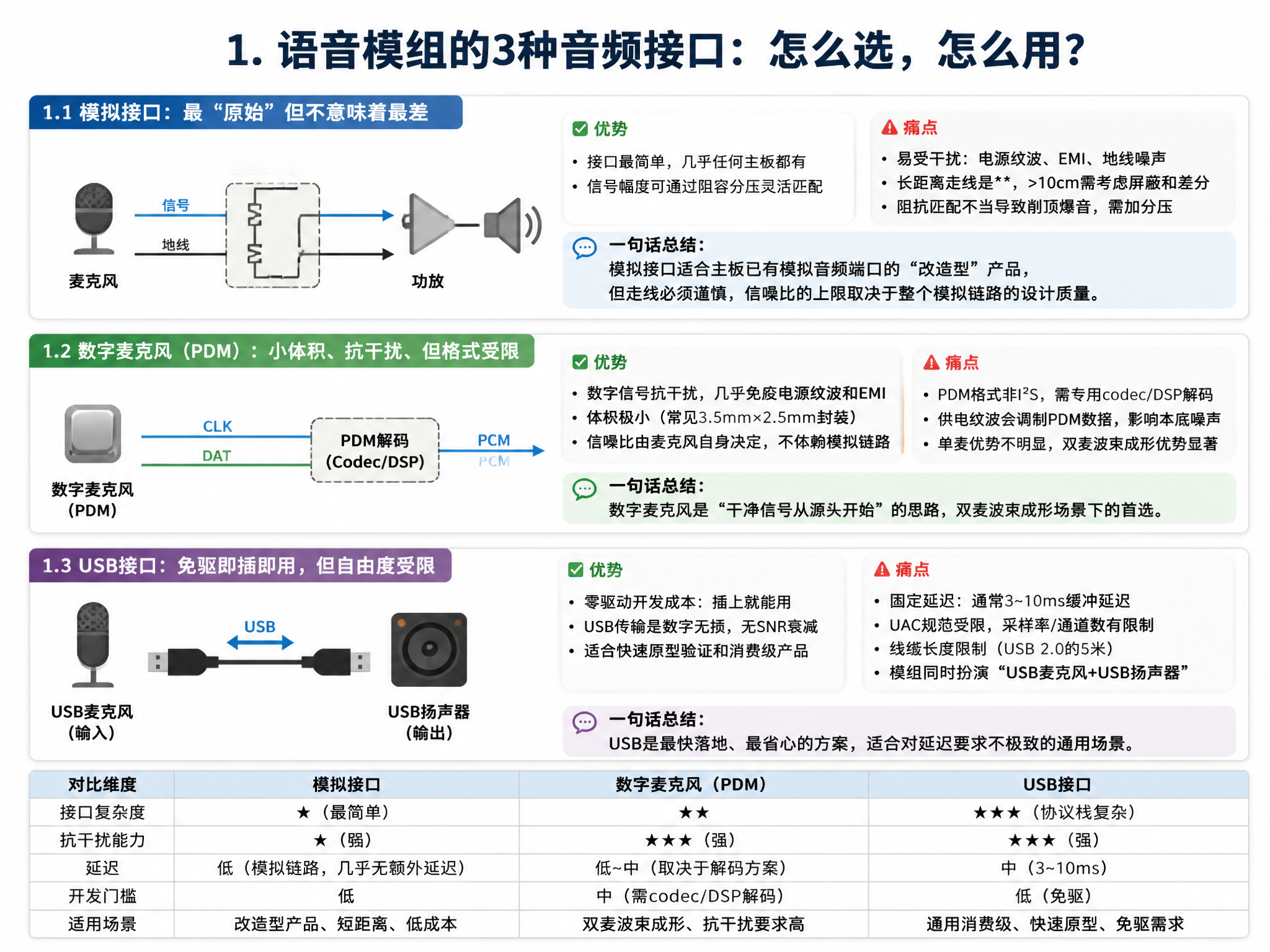

一、四种音频接口的特性对比

先给结论，后文逐项展开。

维度	模拟接口	数字麦克风(PDM)	USB	I²S
信号本质	连续电压波形	PDM脉冲密度调制	USB音频类(UAC)	同步串行数字音频
传输距离	短，易受干扰	中等，抗干扰较强	中等，USB线缆限制	短，板级互联为主
信噪比瓶颈	传输路径引入噪声	麦克风本底噪声主导	USB协议无损传输	数字无损，SNR取决于ADC/DAC
布线复杂度	低（差分需2线）	低（CLK+DAT=2线）	低（4线标准USB）	中（LRCK+BCLK+DIN+DOUT=4线）
主控要求	需ADC/DAC	需PDM解码或专用codec	需USB主机+UAC驱动	需I²S外设或GPIO模拟
延迟	无额外延迟	微秒级	毫秒级（USB缓冲）	微秒级（同步时钟）
灵活性	高，可任意分压匹配	低，PDM格式固定	中，受UAC规范约束	高，参数可配置
典型场景	传统通话主板改造	便携设备、抗干扰场景	PC/Android免驱外设	SoC平台内部互联

1.1 模拟接口：最"原始"但不意味着最差

模拟音频接口是语音产品的"老前辈"——一根信号线加一根地线（差分则两根信号线），直连麦克风和功放。

优势：接口最简单，几乎任何主板都有模拟音频输入输出端口；信号幅度可通过阻容分压灵活匹配不同后端设备。

痛点：

• 模拟信号在传输路径上极易引入干扰：电源纹波、电磁辐射、地线回流噪声都会直接叠加到音频信号上

• 长距离走线是禁区，一般模拟音频走线超过10cm就要考虑屏蔽和差分布局

• 输出端阻抗匹配不当会导致削顶爆音——后端小信号输入时必须加分压电路

一句话总结：模拟接口适合主板已有模拟音频端口的"改造型"产品，但走线必须谨慎，信噪比的上限取决于整个模拟链路的设计质量。

1.2 数字麦克风（PDM）：小体积、抗干扰、但格式受限

数字麦克风直接在麦克风内部完成ADC转换，输出PDM（Pulse Density Modulation）脉冲流，只需CLK和DAT两根线。

优势：

• 数字信号天生抗干扰——模拟走线中头疼的电源纹波和EMI问题，PDM几乎免疫

• 麦克风体积极小（常见3.5mm×2.5mm封装），适合空间受限的设计

• 信噪比由麦克风自身决定，不依赖外部模拟链路质量

痛点：

• PDM格式不是标准I²S，需要专用codec或DSP解码才能转成可用的PCM数据

• 数字麦克风供电电流敏感——供电纹波会调制到PDM数据中，影响本底噪声

• 单麦场景下，数字麦克风并不比好的模拟麦有明显优势；只有在双麦波束成形场景下，数字麦的一致性和抗干扰优势才真正体现

一句话总结：数字麦克风是"干净信号从源头开始"的思路，双麦波束成形场景下的首选。

1.3 USB接口：免驱即插即用，但自由度受限

USB音频设备遵循UAC（USB Audio Class）规范，在Windows、Android、Linux下均可免驱识别。

优势：

• 零驱动开发成本——插上就能用，软硬件门槛最低

• USB传输是数字无损的，不存在模拟链路的SNR衰减问题

• 适合快速原型验证和消费级产品

痛点：

• USB协议栈引入固定延迟（通常3~10ms的缓冲延迟），对低延迟实时通话有影响

• UAC规范对采样率、通道数有约束，自定义参数需要私有协议

• USB线缆长度限制（USB 2.0有效长度约5米），不适合远距离部署

• USB模式下模组同时扮演"USB麦克风+USB扬声器"，主机侧需要正确处理双通道流

一句话总结：USB是最快出方案的接口，适合PC外设和快速验证，但对延迟敏感和深度定制的场景不理想。

1.4 I²S接口：SoC互联的"黄金标准"

I²S（Inter-IC Sound）是芯片间数字音频互联的标准协议，由LRCK（帧时钟）、BCLK（位时钟）、DIN/DOUT（数据线）四根信号组成。

优势：

• 同步时钟传输，延迟极低（微秒级），无缓冲抖动

• 数字无损传输，信噪比完全由ADC/DAC决定，传输路径零贡献噪声

• 参数灵活：采样率、位深、时钟比例均可通过硬件配置

• 是SoC（如ARM处理器、DSP芯片）间音频互联的标准方式

痛点：

• 需要主控端具备I²S外设或足够的GPIO来模拟时序

• 时序要求严格——LRCK和BCLK必须精确同步，主从模式不能搞错

• 只适合板级互联，不适合长距离传输

• 4根信号线比模拟的2根多，布线密度略增

一句话总结：I²S是嵌入式SoC平台间音频互联的最佳选择，前提是主控有I²S接口。

---

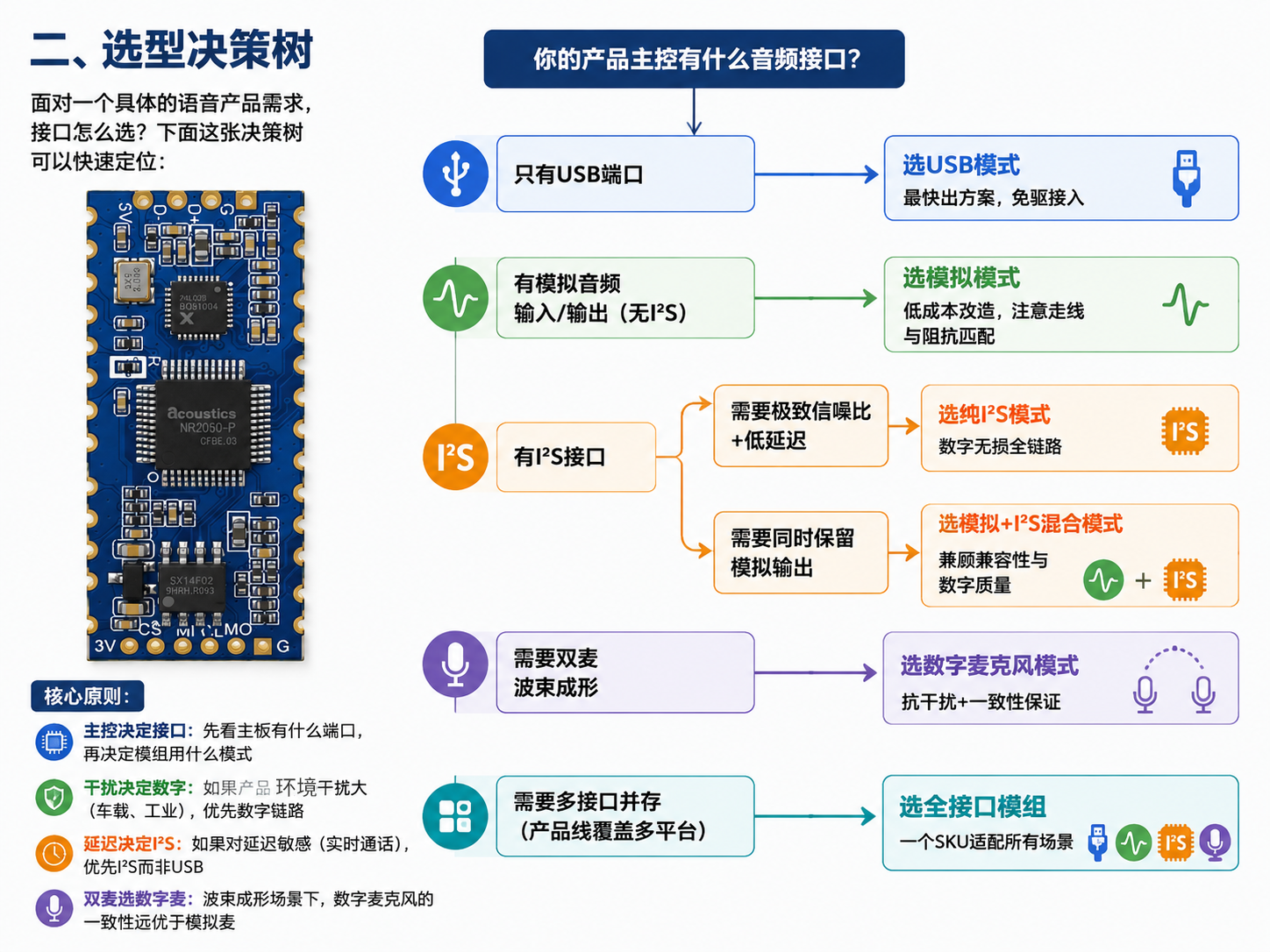

二、选型决策树

面对一个具体的语音产品需求，接口怎么选？下面这张决策树可以快速定位：

你的产品主控有什么音频接口？
│
├─ 只有USB端口
│  └─ 选USB模式 → 最快出方案，免驱接入
│
├─ 有模拟音频输入/输出（无I²S）
│  └─ 选模拟模式 → 低成本改造，注意走线与阻抗匹配
│
├─ 有I²S接口
│  ├─ 需要极致信噪比+低延迟
│  │  └─ 选纯I²S模式 → 数字无损全链路
│  ├─ 需要同时保留模拟输出
│  │  └─ 选模拟+I²S混合模式 → 兼顾兼容性与数字质量
│
├─ 需要双麦波束成形
│  └─ 选数字麦克风模式 → 抗干扰+一致性保证
│
└─ 需要多接口并存（产品线覆盖多平台）
   └─ 选全接口模组 → 一个SKU适配所有场景

核心原则：

• 主控决定接口：先看主板有什么端口，再决定模组用什么模式

• 干扰决定数字：如果产品环境干扰大（车载、工业），优先数字链路

• 延迟决定I²S：如果对延迟敏感（实时通话），优先I²S而非USB

• 双麦选数字麦：波束成形场景下，数字麦克风的一致性远优于模拟麦

---

三、AU-60 的四接口合一硬件方案解析

AU-60 的核心设计思路是：一个模组，四种接口，十种工作模式。用37.5mm×16mm的邮票半孔封装，把模拟、数字麦、USB、I²S四条链路全部集成进去，通过固件切换和电阻拆焊来实现模式选择。

3.1 四种接口的硬件实现

模拟音频链路

AU-60 内部集成了ADC和DAC，模拟链路包含：

• MIC+ / MIC-（脚16/17）：模拟电容麦克风差分输入，阻抗30KΩ，最大输入1.0Vrms

• MICOUT（脚1）：降噪后的模拟音频单端输出，阻抗120Ω，最大输出1.07Vrms

• USPKOUT（脚3）：下行播放音频输出（USB模式下有效，也可配置为第二MIC输出）

• AECIN（脚26）：消回音参考信号输入，阻抗30KΩ，最大接受6Vrms

设计要点：MICOUT是低阻抗输出（120Ω），连接高阻抗后端时需加阻容分压防止削顶；AECIN的6Vrms大输入范围意味着可以直接从功放输出端取参考信号（5W功放以下通常配1μF电容+10K电阻隔离）。

数字麦克风链路

• CLK（脚15）：PDM时钟输出给数字麦克风

• DAT（脚14）：PDM数据输入

• 3V3（脚19）：数字麦克风供电输出，最大30mA

设计要点：脚19的3V3输出电流仅30mA，如果外部能提供3.3V，建议用外部供电更稳；双数字麦模式下两颗麦共用CLK，DAT分别输入（需要双DAT固件版本）。

USB链路

• USB_D+ / USB_D-（脚28/29）：标准USB数据线

• USB_5V（脚30）：USB端口电源（与脚13 +5V同网络，可二选一）

• USB_GND（脚27）：USB地线

• USBKEY（脚20）：USB模式下的按键端口，电阻分压触发不同按键

USB模式分三种固件定义： ① MIC降噪输出 + USB播放输出（默认） ② USB立体声左右声道输出 ③ 双数字麦左右声道独立输出（此模式下USB播放关闭）

I²S链路

• LRCK（脚5）：帧时钟，默认16kHz（0=左声道，1=右声道）

• BCLK（脚6）：位时钟，默认512kHz

• D_IN（脚7）：I²S数据输入（拆除R1电阻后可独立使用，作为DAC输入）

• D_OUT（脚8）：I²S降噪后数字音频输出

I²S默认参数：16kHz采样率 / 16bit位深 / 标准对齐 / 主模式。AU-60作为I²S主设备输出时钟，如果主控需要作为I²S主设备，需与工程人员确认时序配置。

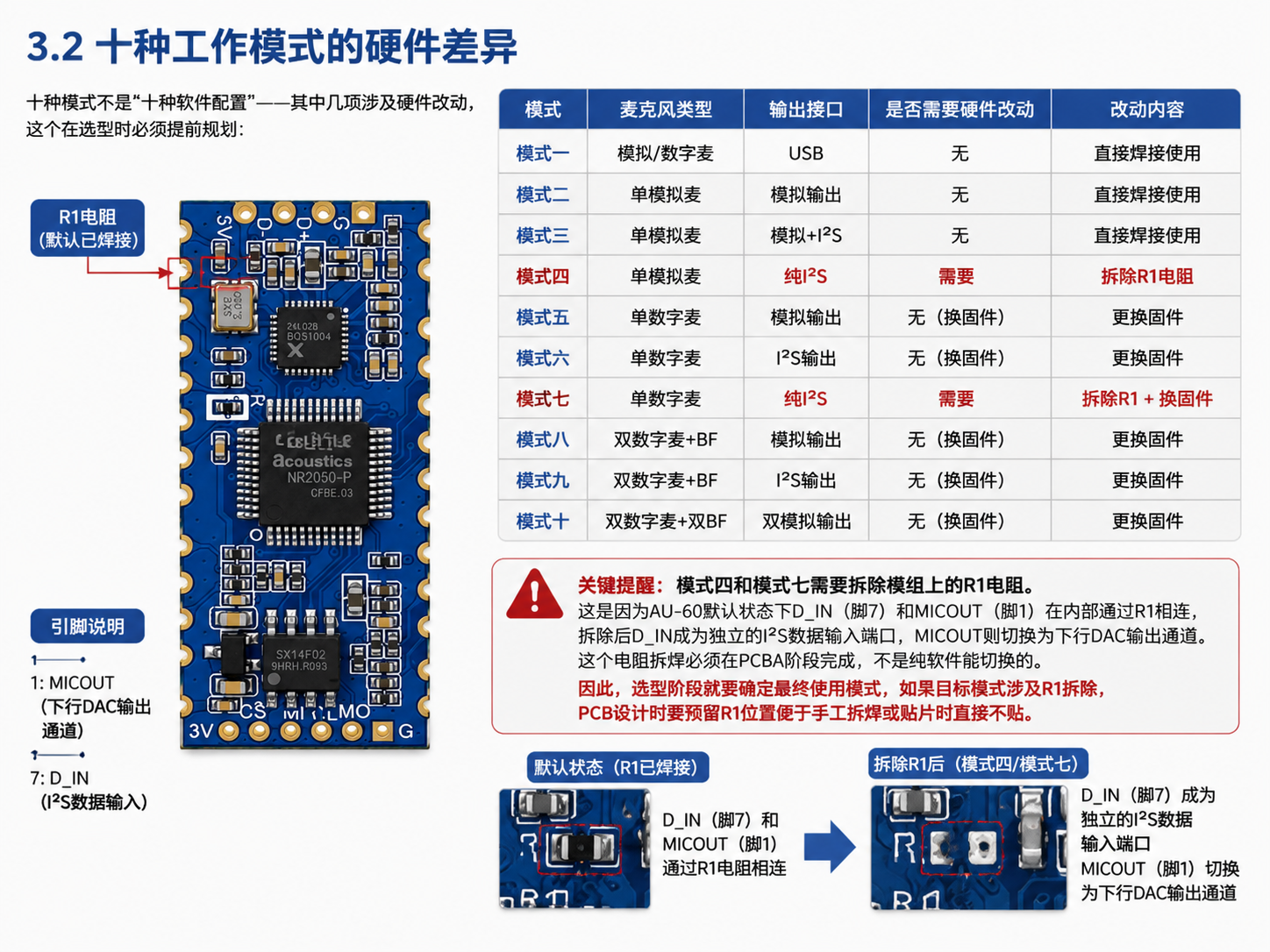

3.2 十种工作模式的硬件差异

十种模式不是"十种软件配置"——其中几项涉及硬件改动，这个在选型时必须提前规划：

模式	麦克风类型	输出接口	是否需要硬件改动	改动内容
模式一	模拟/数字麦	USB	无	直接焊接使用
模式二	单模拟麦	模拟输出	无	直接焊接使用
模式三	单模拟麦	模拟+I²S	无	直接焊接使用
模式四	单模拟麦	纯I²S	需要	拆除R1电阻
模式五	单数字麦	模拟输出	无（换固件）	更换固件
模式六	单数字麦	I²S输出	无（换固件）	更换固件
模式七	单数字麦	纯I²S	需要	拆除R1+换固件
模式八	双数字麦+BF	模拟输出	无（换固件）	更换固件
模式九	双数字麦+BF	I²S输出	无（换固件）	更换固件
模式十	双数字麦+双BF	双模拟输出	无（换固件）	更换固件

关键提醒：模式四和模式七需要拆除模组上的R1电阻。这是因为AU-60默认状态下D_IN（脚7）和MICOUT（脚1）在内部通过R1相连，拆除后D_IN成为独立的I²S数据输入端口，MICOUT则切换为下行DAC输出通道。这个电阻拆焊必须在PCBA阶段完成，不是纯软件能切换的。

因此，选型阶段就要确定最终使用模式，如果目标模式涉及R1拆除，PCB设计时要预留R1位置便于手工拆焊或贴片时直接不贴。

3.3 消回音参考信号的三种取法

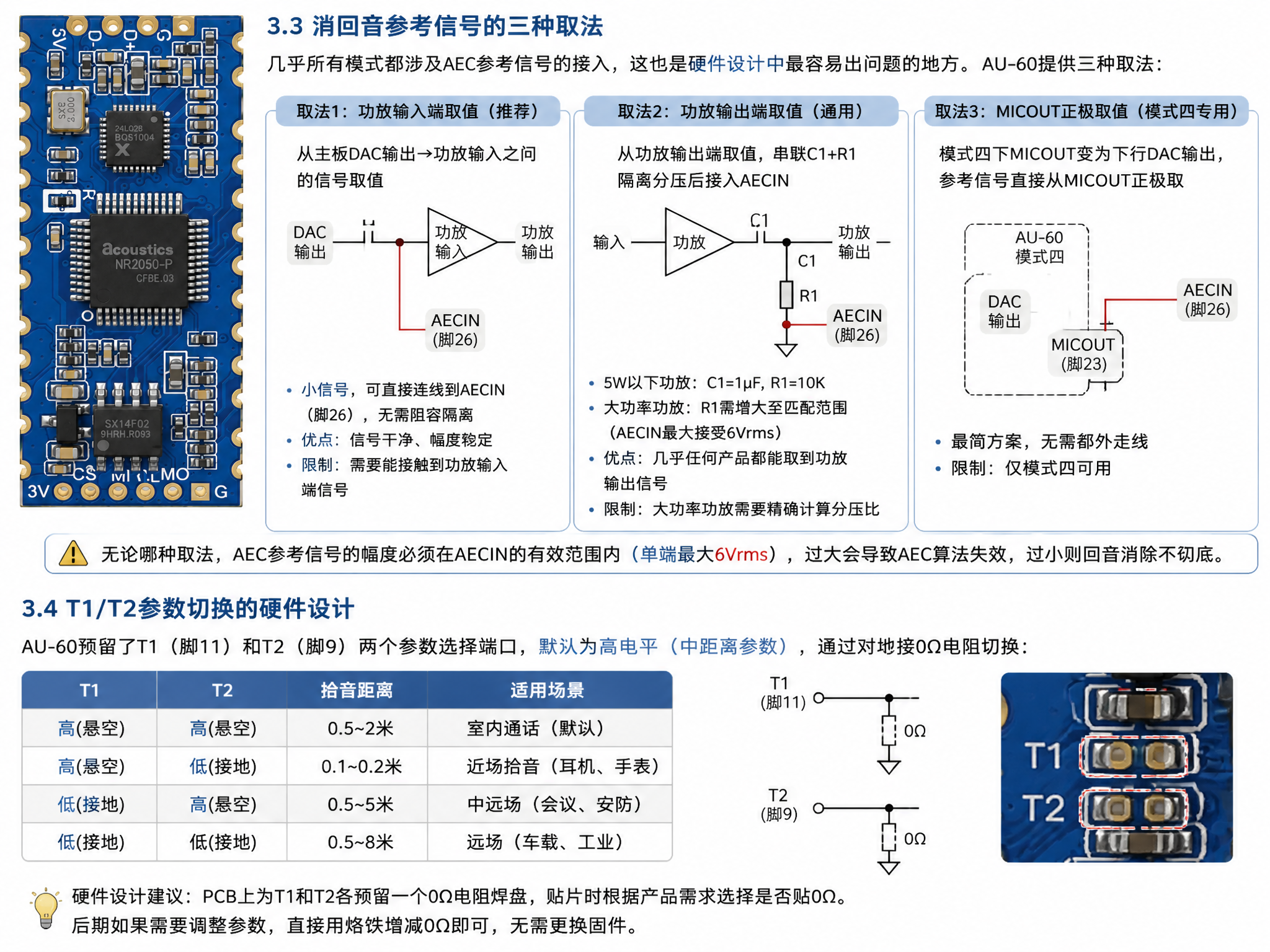

几乎所有模式都涉及AEC参考信号的接入，这也是硬件设计中最容易出问题的地方。AU-60提供三种取法：

取法1：功放输入端取值（推荐）

• 从主板DAC输出→功放输入之间的信号取值

• 小信号，可直接连线到AECIN（脚26），无需阻容隔离

• 优点：信号干净、幅度稳定

• 限制：需要能接触到功放输入端信号

取法2：功放输出端取值（通用）

• 从功放输出端取值，串联C1+R1隔离分压后接入AECIN

• 5W以下功放：C1=1μF, R1=10K

• 大功率功放：R1需增大至匹配范围（AECIN最大接受6Vrms）

• 优点：几乎任何产品都能取到功放输出信号

• 限制：大功率功放需要精确计算分压比

取法3：MICOUT正极取值（模式四专用）

• 模式四下MICOUT变为下行DAC输出，参考信号直接从MICOUT正极取

• 最简方案，无需额外走线

• 限制：仅模式四可用

无论哪种取法，AEC参考信号的幅度必须在AECIN的有效范围内（单端最大6Vrms），过大会导致AEC算法失效，过小则回音消除不彻底。

3.4 T1/T2参数切换的硬件设计

AU-60预留了T1（脚11）和T2（脚9）两个参数选择端口，默认为高电平（中距离参数），通过对地接0Ω电阻切换：

T1	T2	拾音距离	适用场景
高(悬空)	高(悬空)	0.5~2米	室内通话（默认）
高(悬空)	低(接地)	0.1~0.2米	近场拾音（耳机、手表）
低(接地)	高(悬空)	0.5~5米	中远场（会议、安防）
低(接地)	低(接地)	0.5~8米	远场（车载、工业）

硬件设计建议：PCB上为T1和T2各预留一个0Ω电阻焊盘，贴片时根据产品需求选择是否贴0Ω。后期如果需要调整参数，直接用烙铁增减0Ω即可，无需更换固件。

---

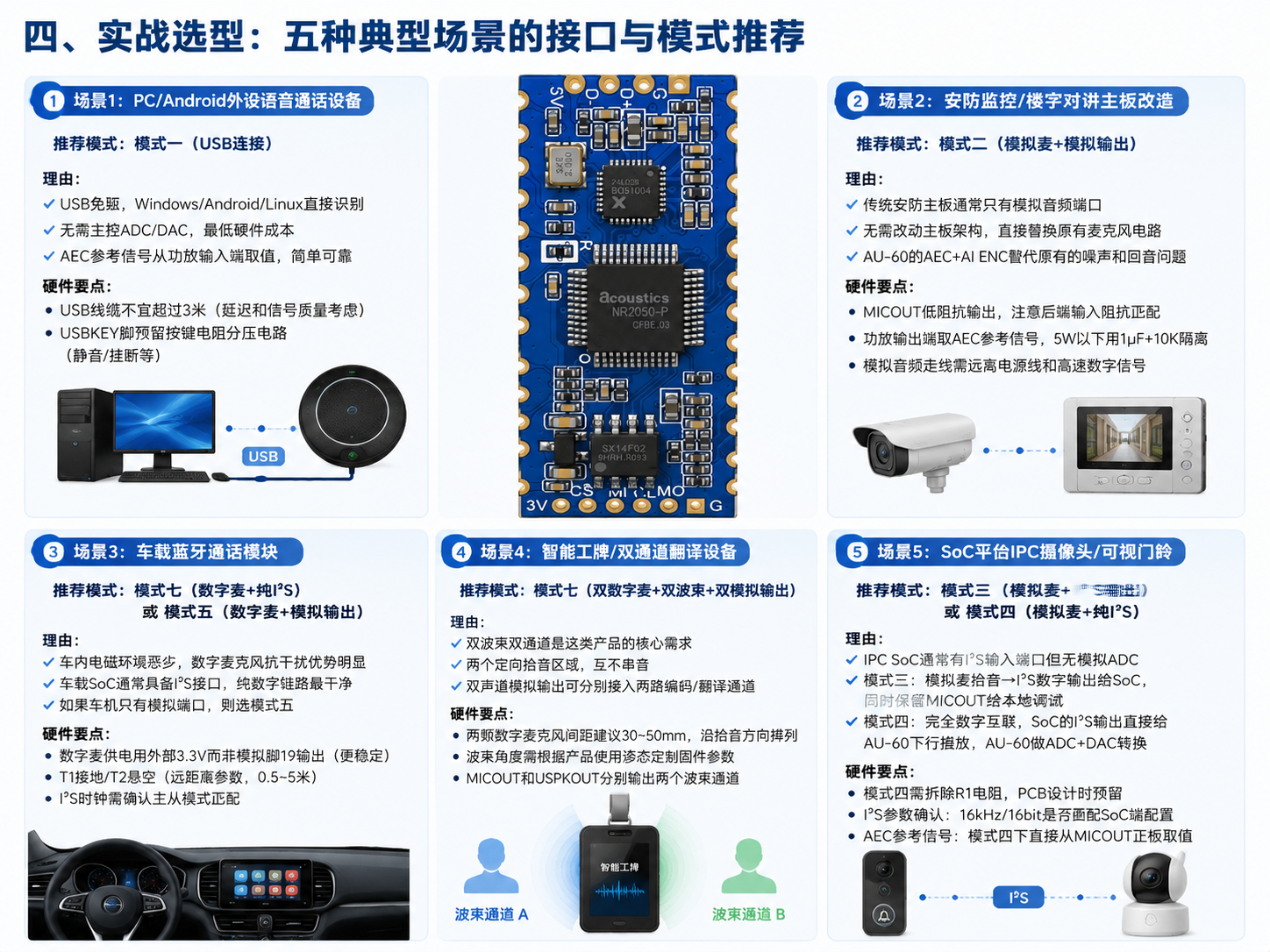

四、实战选型：五种典型场景的接口与模式推荐

场景1：PC/Android外设语音通话设备

推荐模式：模式一（USB连接）

理由：

• USB免驱，Windows/Android/Linux直接识别

• 无需主控ADC/DAC，最低硬件成本

• AEC参考信号从功放输入端取值，简单可靠

硬件要点：

• USB线缆不宜超过3米（延迟和信号质量考虑）

• USBKEY脚预留按键电阻分压电路（静音/挂断等）

场景2：安防监控/楼宇对讲主板改造

推荐模式：模式二（模拟麦+模拟输出）

理由：

• 传统安防主板通常只有模拟音频端口

• 无需改动主板架构，直接替换原有麦克风电路

• AU-60的AEC+AI ENC替代原有的噪声和回音问题

硬件要点：

• MICOUT低阻抗输出，注意后端输入阻抗匹配

• 功放输出端取AEC参考信号，5W以下用1μF+10K隔离

• 模拟音频走线需远离电源线和高速数字信号

场景3：车载蓝牙通话模块

推荐模式：模式七（数字麦+纯I²S）或 模式五（数字麦+模拟输出）

理由：

• 车内电磁环境恶劣，数字麦克风抗干扰优势明显

• 车载SoC通常具备I²S接口，纯数字链路最干净

• 如果车机只有模拟端口，则选模式五

硬件要点：

• 数字麦供电用外部3.3V而非模组脚19输出（更稳定）

• T1接地/T2悬空（远距离参数，0.5~5米）

• I²S时钟需确认主从模式匹配

场景4：智能工牌/双通道翻译设备

推荐模式：模式十（双数字麦+双波束+双模拟输出）

理由：

• 双波束双通道是这类产品的核心需求

• 两个独立定向拾音区域，互不串音

• 双声道模拟输出可分别接入两路编码/翻译通道

硬件要点：

• 两颗数字麦克风间距建议30~50mm，沿拾音方向排列

• 波束角度需根据产品使用姿态定制固件参数

• MICOUT和USPKOUT分别输出两个波束通道

场景5：SoC平台IPC摄像头/可视门铃

推荐模式：模式三（模拟麦+I²S输出）或 模式四（模拟麦+纯I²S）

理由：

• IPC SoC通常有I²S输入端口但无模拟ADC

• 模式三：模拟麦拾音→I²S数字输出给SoC，同时保留MICOUT给本地调试

• 模式四：完全数字互联，SoC的I²S输出直接给AU-60下行播放，AU-60做ADC+DAC转换

硬件要点：

• 模式四需拆除R1电阻，PCB设计时预留

• I²S参数确认：16kHz/16bit是否匹配SoC端配置

• AEC参考信号：模式四下直接从MICOUT正极取值

---

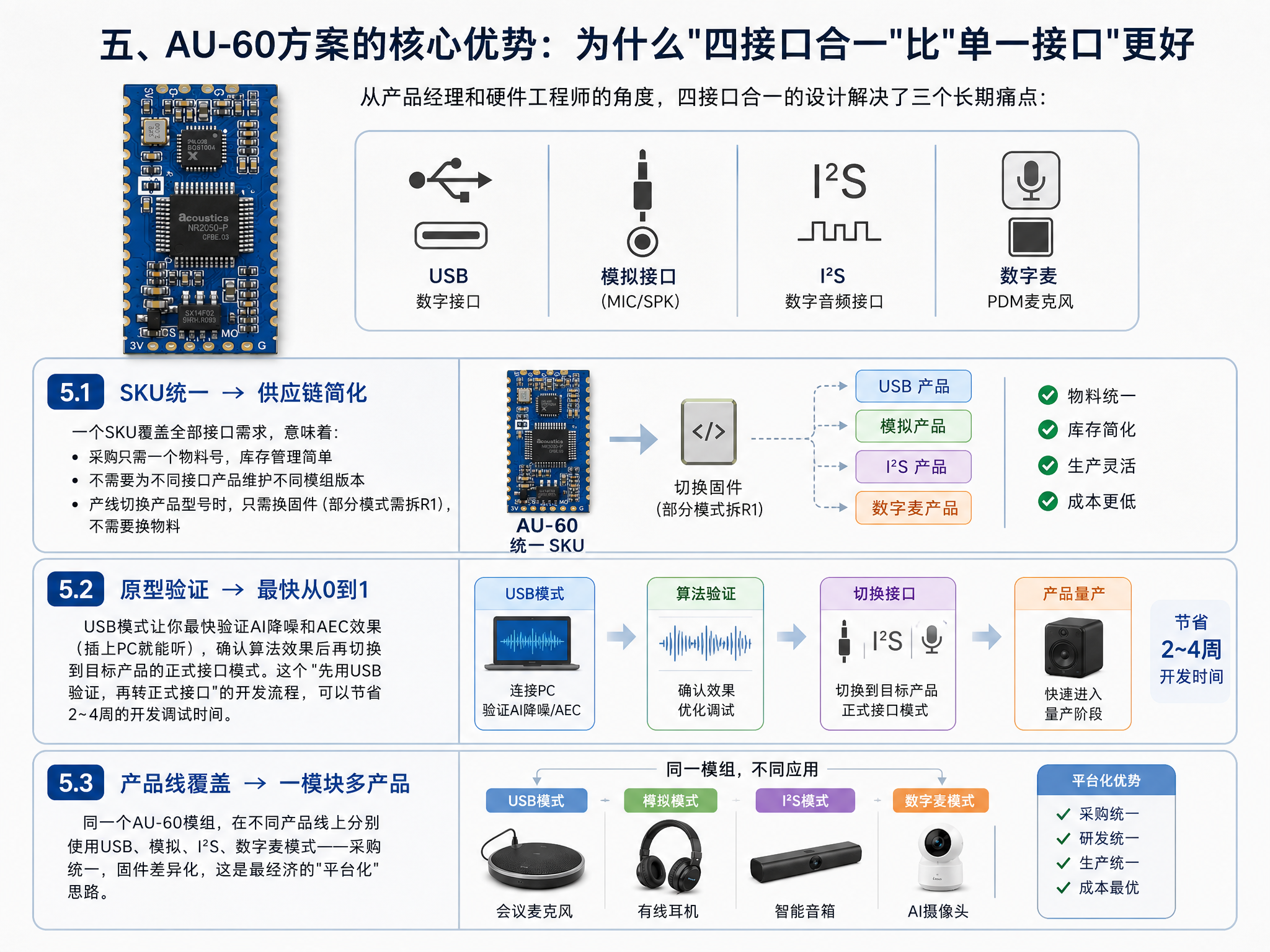

五、AU-60方案的核心优势：为什么"四接口合一"比"单一接口"更好

从产品经理和硬件工程师的角度，四接口合一的设计解决了三个长期痛点：

5.1 SKU统一 → 供应链简化

一个SKU覆盖全部接口需求，意味着：

• 采购只需一个物料号，库存管理简单

• 不需要为不同接口产品维护不同模组版本

• 产线切换产品型号时，只需换固件（部分模式需拆R1），不需要换物料

5.2 原型验证 → 最快从0到1

USB模式让你最快验证AI降噪和AEC效果（插上PC就能听），确认算法效果后再切换到目标产品的正式接口模式。这个"先用USB验证，再转正式接口"的开发流程，可以节省2~4周的开发调试时间。

5.3 产品线覆盖 → 一模组多产品

同一个AU-60模组，在不同产品线上分别使用USB、模拟、I²S、数字麦模式——采购统一，固件差异化，这是最经济的"平台化"思路。

---

六、常见踩坑提醒

坑点	原因	解决方案
MICOUT接后端出现削顶爆音	120Ω低阻抗输出直连小信号输入	加R1(1K~10K)+C1阻容分压
AEC效果差/回音消除不彻底	AECIN参考信号幅度不匹配	确保参考信号在有效范围，调C1/R1分压比
数字麦底噪偏高	脚19供电纹波大	用外部3.3V供电，加LDO滤波
I²S输出无数据/噪声	时序主从模式不匹配	确认AU-60为主模式，LRCK=16kHz, BCLK=512kHz
USB模式下播放有延迟	USB缓冲策略	属于正常USB延迟(3~10ms)，实时通话场景考虑I²S替代
模式四MICOUT输出异常	R1电阻未拆除	模式四必须拆R1，否则D_IN和MICOUT内部短路
T1/T2切换无效	0Ω电阻未贴或贴错	核对T1/T2组合对应的参数档位

---

七、总结

语音模组的接口选型，本质上是主控平台、产品环境、开发周期三个变量的权衡：

• 主控有USB → 用USB，最快出方案

• 主控有模拟端口 → 用模拟，最低改动成本

• 主控有I²S → 用I²S，最佳信噪比和延迟

• 环境干扰大 → 用数字麦，从源头保证信号质量

AU-60的四接口合一方案，核心价值不是"四个接口都做得很好"，而是让选型决策可以延后——先用USB验证，再定正式接口，最终一个SKU覆盖整条产品线。对于需要同时服务多场景、多平台的团队来说，这种设计思路值得借鉴。

---

声明：本文基于AU-60公开规格书的技术参数编写，具体参数和固件版本以厂商最新资料为准。部分模式涉及固件差异和电阻拆焊，量产前请与厂商工程人员确认。

---

如果这篇文章对你有帮助，欢迎点赞收藏。有语音模组选型相关问题可以在评论区交流。
