1. 自上而下：活动轮廓算法的高层概念

目标：活动轮廓算法是一种图像分割技术，用于自动检测图像中物体的边界。其核心思想是定义一条可变形曲线（称为"轮廓"或"蛇"），通过优化能量函数使曲线演化并贴合目标边界。

• 自上而下视角：
  • 输入：图像 + 初始轮廓（用户提供或自动生成）。
  • 输出：优化后的轮廓，与物体边界对齐。
  • 关键机制：曲线在两种"力"作用下演化：
    • 内部力：保持轮廓光滑（避免过度弯曲或断裂）。
    • 外部力：吸引轮廓朝向图像特征（如边缘、梯度强的区域）。
  • 过程：迭代调整曲线形状，直到能量最小化（即力平衡）。

这个高层概念类似于"用一根弹性绳套住物体"，绳子的弹性对应内部力，图像边缘的吸引力对应外部力。

---

2. 第一性原理：从基本假设推导能量函数

现在我们从第一性原理出发，推导活动轮廓算法的数学基础。第一性原理的核心是能量最小化，即物理系统倾向于处于能量最低的状态。我们定义轮廓的能量函数，然后通过变分法求解最小化条件。

2.1 定义轮廓和能量函数

• 轮廓表示：设曲线 $C(s)=(x(s),y(s))$，其中 $s\in [0,1]$ 是弧长参数（归一化）。
• 总能量函数：轮廓的总能量 $E_{\text{snake}}$ 是内部能量和外部能量之和：
  $$E_{\text{snake}}={\int }_0^1\left[E_{\text{internal}}(C(s))+E_{\text{external}}(C(s))\right]ds$$
  • $E_{\text{internal}}$：取决于曲线本身的几何性质（光滑度）。
  • $E_{\text{external}}$：取决于图像数据（如梯度）。

2.2 内部能量：基于弹性膜理论

从第一性原理（如物理中的弹性理论），内部能量应惩罚曲线的拉伸和弯曲：

• 弹性项（拉伸能）：惩罚曲线长度变化，类似弹簧能 $\frac{1}{2}k{x}^2$。这里用一阶导数度量：
  $$E_{\text{elastic}}=\frac{\alpha }{2}{\left|\frac{\partial C}{\partial s}\right|}^2$$
  其中 $\alpha$ 控制弹性系数（越大曲线越不易拉伸）。
• 弯曲项（弯曲能）：惩罚曲率变化，类似梁的弯曲能 $\frac{1}{2}\kappa {\theta }^2$。这里用二阶导数度量：
  $$E_{\text{bending}}=\frac{\beta }{2}{\left|\frac{{\partial }^{2}C}{\partial s^2}\right|}^2$$
  其中 $\beta$ 控制刚性系数（越大曲线越光滑）。

因此，内部能量为：
$$E_{\text{internal}}=\frac{1}{2}\left(\alpha {\left|\frac{\partial C}{\partial s}\right|}^2+\beta {\left|\frac{{\partial }^{2}C}{\partial s^2}\right|}^2\right)$$

2.3 外部能量：基于图像特征

外部能量吸引轮廓到图像特征（如边缘）。从第一性原理（图像处理），边缘对应梯度幅值大的区域。因此：
$$E_{\text{external}}=-{\left|\nabla I(x,y)\right|}^2$$
其中 $I(x,y)$ 是图像强度，负号确保梯度大的地方能量低（吸引力强）。实际中可能用更复杂的形式（如高斯平滑后梯度）。

---

3. 能量最小化：变分法推导欧拉-拉格朗日方程

现在从第一性原理（变分法）求解能量最小化。问题转化为：找到曲线 $C(s)$ 使泛函 $E_{\text{snake}}$ 最小。

3.1 变分原理

泛函 $E_{\text{snake}}={\int }_0^{1}L(s,C,C_s,C_{ss})ds$，其中拉格朗日量 $L=E_{\text{internal}}+E_{\text{external}}$。根据变分法，最小解满足欧拉-拉格朗日方程：
$$\frac{\partial L}{\partial C}-\frac{d}{ds}\frac{\partial L}{\partial C_s}+\frac{d^2}{d{s}^2}\frac{\partial L}{\partial C_{ss}}=0$$
其中 $C_s=\frac{\partial C}{\partial s}$, $C_{ss}=\frac{{\partial }^{2}C}{\partial s^2}$。

3.2 逐项计算

项1： $\frac{\partial L}{\partial C}=\frac{\partial E_{\text{external}}}{\partial C}=\nabla E_{\text{external}}$ （因为 $E_{\text{external}}$ 直接依赖 $C$）。
项2： $\frac{\partial L}{\partial C_s}=\alpha C_s$（因为 $L$ 中含 $\frac{\alpha }{2}|C_s{|}^2$），所以：
$$\frac{d}{ds}\frac{\partial L}{\partial C_s}=\alpha C_{ss}$$
项3： $\frac{\partial L}{\partial C_{ss}}=\beta C_{ss}$（因为 $L$ 中含 $\frac{\beta }{2}|C_{ss}{|}^2$），所以：
$$\frac{d^2}{d{s}^2}\frac{\partial L}{\partial C_{ss}}=\beta C_{ssss}$$

代入欧拉-拉格朗日方程：
$$\nabla E_{\text{external}}-\alpha C_{ss}+\beta C_{ssss}=0$$
或写作：
$$-\alpha \frac{{\partial }^{2}C}{\partial s^2}+\beta \frac{{\partial }^{4}C}{\partial s^4}+\nabla E_{\text{external}}=0$$
这就是静力平衡方程：内部力（弹性力 + 弯曲力）与外部力平衡。

3.3 引入动力学求解

实际上，我们通过引入虚拟时间 $t$ 来迭代求解（梯度下降法）：
$$\frac{\partial C}{\partial t}=-\frac{\delta E_{\text{snake}}}{\delta C}=\alpha \frac{{\partial }^{2}C}{\partial s^2}-\beta \frac{{\partial }^{4}C}{\partial s^4}-\nabla E_{\text{external}}$$
这表示曲线随时间的演化方向是能量下降最快的方向。

---

4. 数值实现：离散化和迭代

从第一性原理实现算法，需将连续方程离散化。

4.1 离散化轮廓

• 将曲线 $C(s)$ 离散为 $n$ 个点： $C_i=(x_i,y_i)$, $i=0,\dots ,n-1$。
• 用有限差分近似导数：
  • 一阶导数： $\frac{\partial C}{\partial s}\approx C_i-C_{i-1}$
  • 二阶导数： $\frac{{\partial }^{2}C}{\partial s^2}\approx C_{i-1}-2C_i+C_{i+1}$
  • 四阶导数： $\frac{{\partial }^{4}C}{\partial s^4}\approx C_{i-2}-4C_{i-1}+6C_i-4C_{i+1}+C_{i+2}$

4.2 迭代更新规则

将动力学方程离散为：
$$C_i^{t+1}=C_i^t+\gamma \left[\alpha (C_{i-1}-2C_i+C_{i+1})-\beta (C_{i-2}-4C_{i-1}+6C_i-4C_{i+1}+C_{i+2})-\nabla E_{\text{external}}(C_i)\right]$$
其中 $\gamma$ 是步长。注意边界处理（周期边界或固定端点）。

4.3 外部力计算

• $\nabla E_{\text{external}}$ 通常由图像梯度计算：例如先计算高斯平滑后的梯度图。

---

5 数值实现代码：python

import numpy as np
import matplotlib.pyplot as plt
from scipy import ndimage

# 设置中文显示
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False

class ActiveContour:
    def __init__(self, alpha=0.1, beta=0.1, gamma=0.01, iterations=200):
        """初始化参数"""
        self.alpha = alpha  # 弹性系数
        self.beta = beta  # 刚性系数
        self.gamma = gamma  # 步长
        self.iterations = iterations

    def calculate_external_force(self, image):
        """计算外部力场"""
        # 高斯平滑
        smoothed = ndimage.gaussian_filter(image.astype(float), sigma=1.0)

        # 计算梯度
        grad_y, grad_x = np.gradient(smoothed)
        grad_magnitude = np.sqrt(grad_x ** 2 + grad_y ** 2)

        # 归一化梯度
        if np.max(grad_magnitude) > 0:
            grad_magnitude = grad_magnitude / np.max(grad_magnitude)

        external_force = -grad_magnitude
        return external_force, grad_x, grad_y

    def calculate_internal_force(self, contour):
        """计算内部力"""
        n = len(contour)
        internal_force = np.zeros_like(contour)

        for i in range(n):
            # 弹性力
            prev_point = contour[(i - 1) % n]
            next_point = contour[(i + 1) % n]
            current_point = contour[i]

            elastic = self.alpha * (prev_point - 2 * current_point + next_point)

            # 弯曲力
            prev_prev_point = contour[(i - 2) % n]
            next_next_point = contour[(i + 2) % n]

            bending = self.beta * (prev_prev_point - 4 * prev_point + 6 * current_point
                                   - 4 * next_point + next_next_point)

            internal_force[i] = elastic + bending

        return internal_force

    def evolve(self, image, initial_contour):
        """轮廓演化"""
        contour = initial_contour.copy()
        height, width = image.shape

        # 预计算外部力场
        self.external_force, self.grad_x, self.grad_y = self.calculate_external_force(image)

        for iteration in range(self.iterations):
            new_contour = contour.copy()

            for i in range(len(contour)):
                x, y = contour[i].astype(int)
                x = np.clip(x, 0, width - 1)
                y = np.clip(y, 0, height - 1)

                # 计算外部力
                external_force = np.array([0.0, 0.0])
                if x < width - 1 and y < height - 1:
                    external_force = np.array([-self.grad_x[y, x], -self.grad_y[y, x]])

                # 计算内部力
                internal_force = self.calculate_internal_force(contour)[i]

                # 更新位置
                total_force = internal_force + external_force
                displacement = self.gamma * total_force

                # 限制最大移动距离
                displacement_norm = np.linalg.norm(displacement)
                if displacement_norm > 2.0:
                    displacement = displacement / displacement_norm * 2.0

                new_contour[i] = contour[i] + displacement

            contour = new_contour

            if iteration % 50 == 0:
                print(f"迭代 {iteration}/{self.iterations}")

        return contour


# 创建测试图像函数（移到类定义之后，main函数之前）
def create_test_image(size=(200, 200)):
    """创建带噪声的圆形测试图像"""
    image = np.zeros(size)
    center = (size[0] // 2, size[1] // 2)
    radius = 40

    # 创建圆形目标
    y, x = np.ogrid[:size[0], :size[1]]
    distance = np.sqrt((x - center[1]) ** 2 + (y - center[0]) ** 2)
    image[distance <= radius] = 255

    # 添加噪声
    noise = np.random.normal(0, 20, size)
    image = np.clip(image + noise, 0, 255)

    return image


# 初始化轮廓函数
def initialize_contour(image_size, n_points=50):
    """在目标外围初始化轮廓"""
    height, width = image_size
    contour = []

    # 创建略大于目标的圆形轮廓
    for i in range(n_points):
        angle = 2 * np.pi * i / n_points
        x = width // 2 + 60 * np.cos(angle)  # 半径60，大于目标半径40
        y = height // 2 + 60 * np.sin(angle)
        contour.append([x, y])

    return np.array(contour)


# 主程序
def main():
    print("=== 活动轮廓算法演示 ===")

    # 1. 准备图像和初始轮廓
    print("生成测试图像...")
    test_image = create_test_image()
    initial_contour = initialize_contour(test_image.shape)

    # 2. 创建并运行活动轮廓算法
    print("初始化活动轮廓模型...")
    snake = ActiveContour(alpha=20, beta=0.01, gamma=0.01, iterations=1000)

    print("开始轮廓演化...")
    final_contour = snake.evolve(test_image, initial_contour)
    print("轮廓演化完成！")

    # 3. 可视化结果
    plt.figure(figsize=(12, 5))

    # 左图：初始状态
    plt.subplot(1, 2, 1)
    plt.imshow(test_image, cmap='gray')
    plt.plot(initial_contour[:, 0], initial_contour[:, 1], 'r-', linewidth=2, label='初始轮廓')
    plt.title('初始状态')
    plt.legend()
    plt.axis('off')

    # 右图：最终结果
    plt.subplot(1, 2, 2)
    plt.imshow(test_image, cmap='gray')
    plt.plot(final_contour[:, 0], final_contour[:, 1], 'g-', linewidth=2, label='最终轮廓')
    plt.title('最终结果')
    plt.legend()
    plt.axis('off')

    plt.tight_layout()
    plt.savefig('snake_result.png', dpi=300, bbox_inches='tight')
    plt.show()

    print("结果已保存为 'snake_result.png'")


if __name__ == "__main__":
    main()

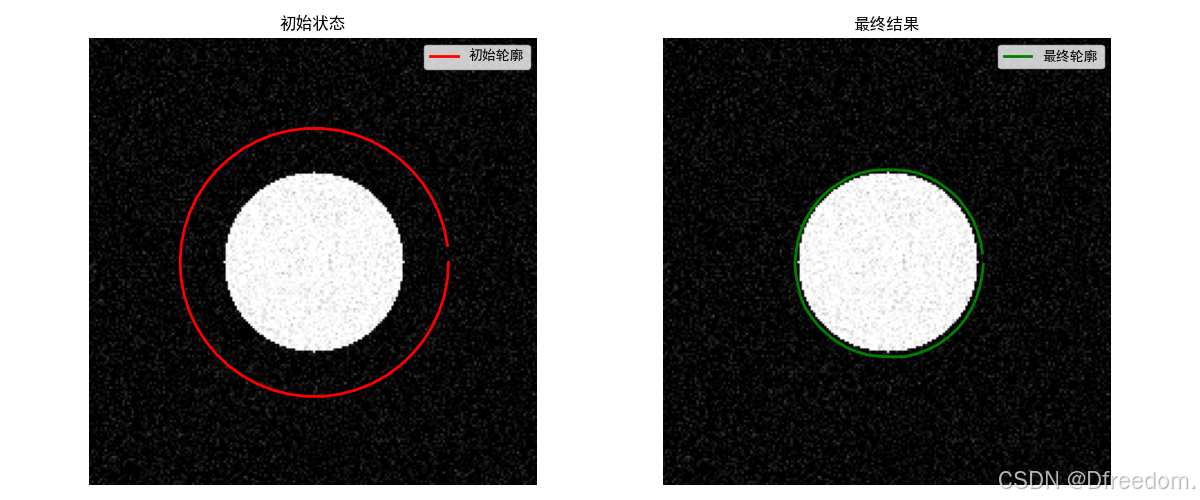

运行结果如下：

---

6 总结与讨论

• 自上而下回顾：活动轮廓算法通过能量最小化将曲线驱动到目标边界，结合内部约束和外部图像力。
• 第一性原理价值：从能量最小化和变分法推导，确保了数学严谨性，并揭示了算法与物理系统（如弹性膜）的类比。
• 局限性：对初始位置敏感、可能陷入局部最小值、参数调优复杂。后续改进如梯度向量流（GVF）解决了部分问题。

通过这种自上而下+第一性原理的讲解，你应该能深入理解活动轮廓算法的本质，而不仅仅是将其视为黑箱。

---
