三、创建类库及自定义控件

就像上节我们将抽象出来的形状和连线类都放到独立的类库中一样，我们同样将画布控件放到一个单独的类库中：

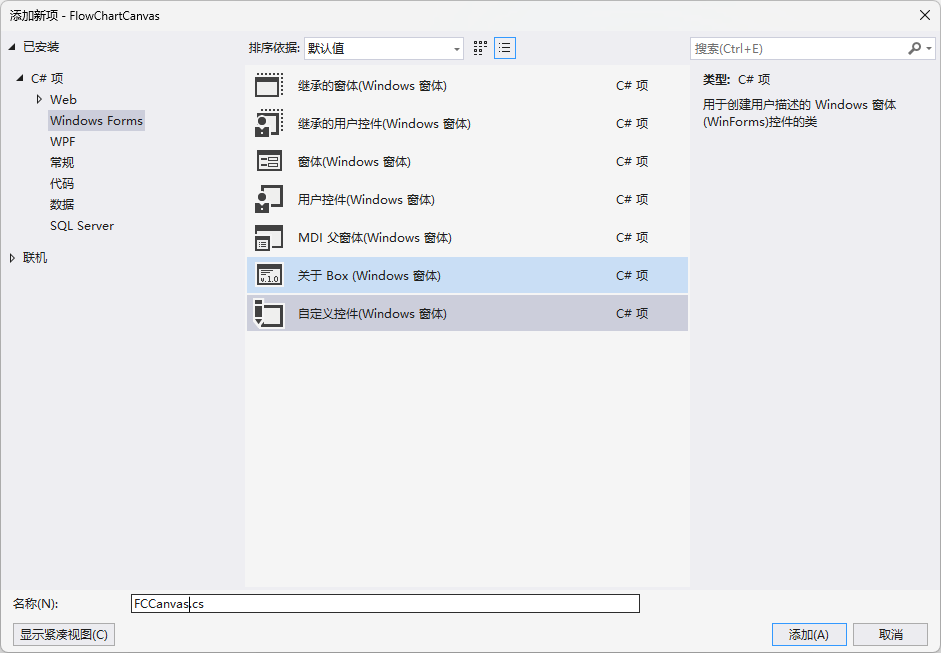

然后我们添加一个“自定义控件”，注意不是“用户控件”：

我们给画布起个名称：FCCanvas，就是FlowChartCanvas的简写。

这里为了方便编写教程，我们在后面增加V1、V2，用来区分。

创建好的结构如下：

四、移植代码到自定义控件

现在有了单独的画布控件，我们就将之前在程序中实现代码移植过来，我们在FCCanvasV1上右键->查看代码，进入后台代码。

1，双缓冲

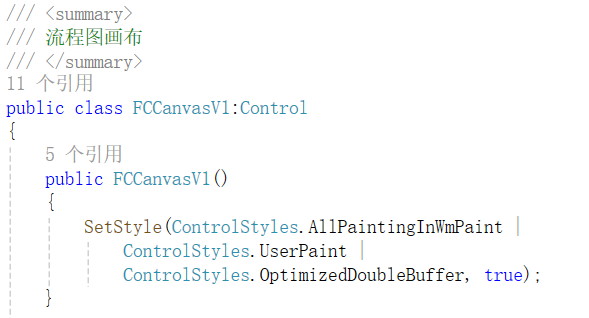

首要的，我们在构造函数中添加开启双缓冲的代码：

2，重写OnPaint

有过自定义控件的读者会知道，自定义控件就相当于一个“画布”，控制所展示的内容全是我们用代码“画”上去的，而绘制的方法就是在OnPaint方法中。

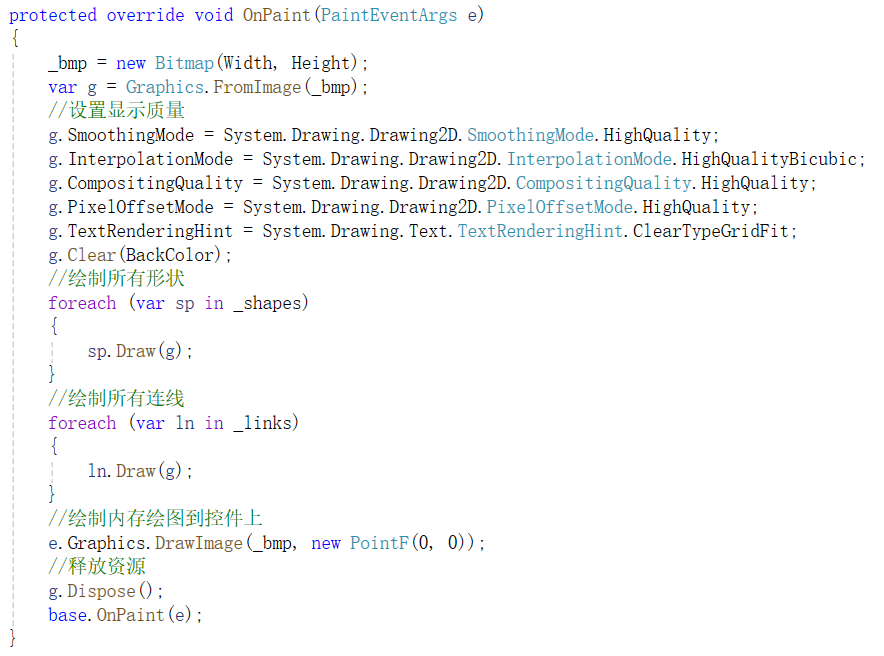

我们将之前代码里的DrawAll方法里的代码复制进来：

因为已经在OnPaint方法中，所以不再需要传入Graphics对象，直接使用e.Graphics即可，此即当前控件的对象。

2，重写鼠标相关事件

我们之前是在panel控件上操作，现在我们是在整个控件上操作，所以我们需要重写下相关事件，这些可重写的方法一般都是以On开头，如：OnMouseDown等。

2.1，OnMouseDown

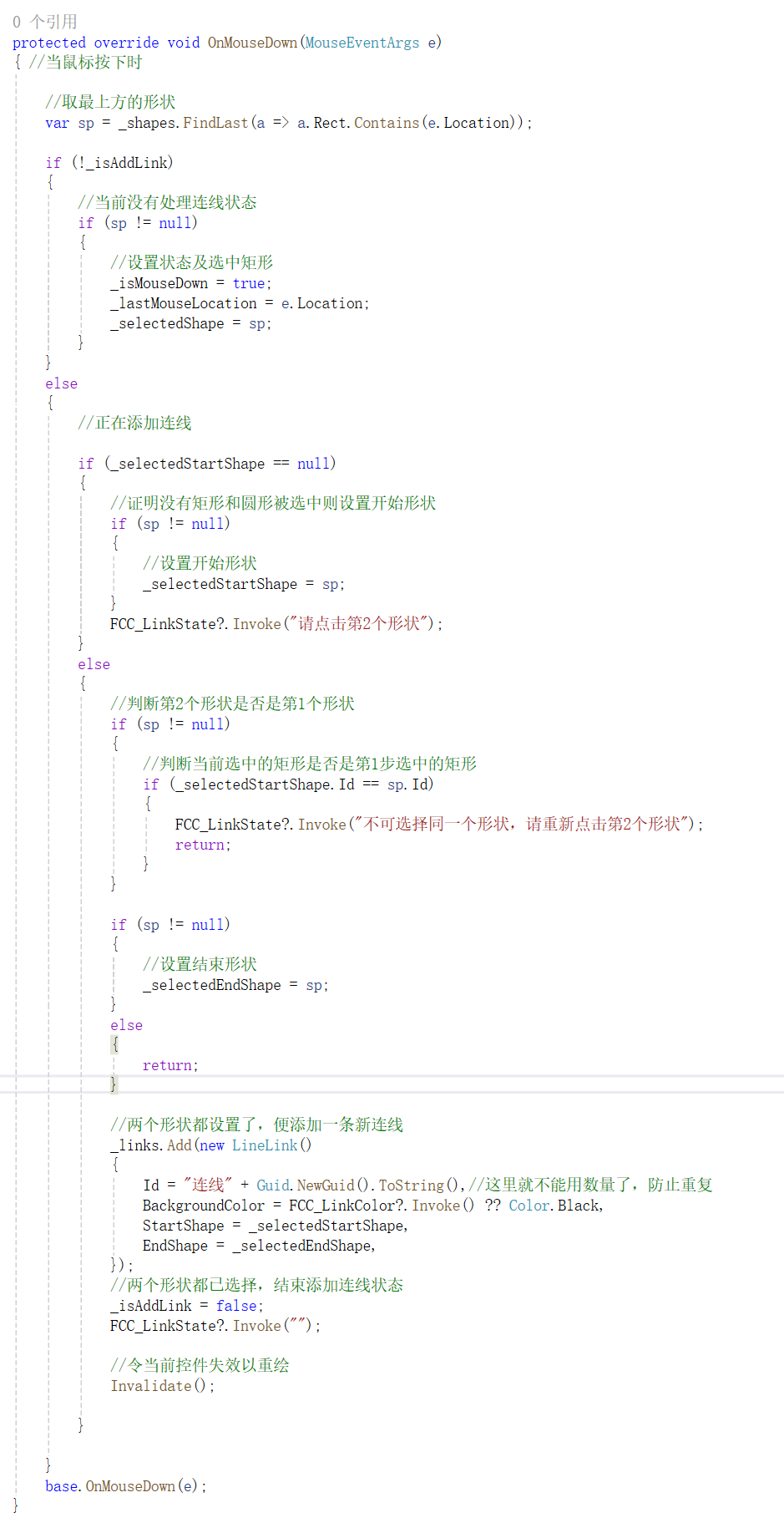

我们将之前代码中的MouseDown中的代码拷贝进来：

这里的变化有三点：

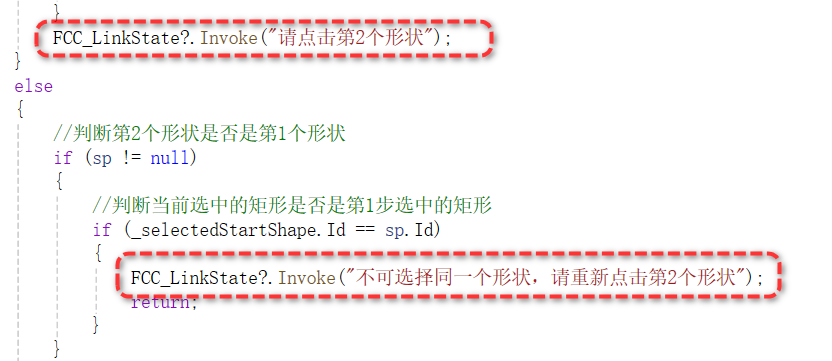

一是提示文本我们这里改为了触发事件的方式，我们定义了一个事件，通知订阅者使用，至于是否显示提示内容及如何显示提示内容我们控件不作管理。

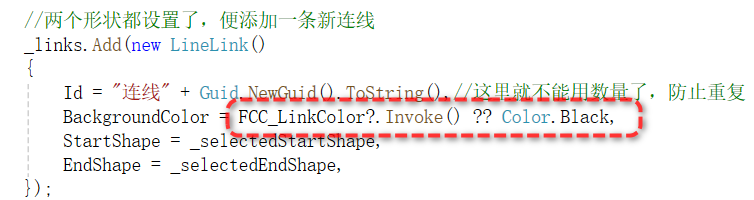

二是添加连线时，连线的颜色不再是随机生成，也是触发一个事件，由调用方决定连线的颜色是什么：

为了防止调用方不订阅此事件，我们会默认连线颜色为黑色。

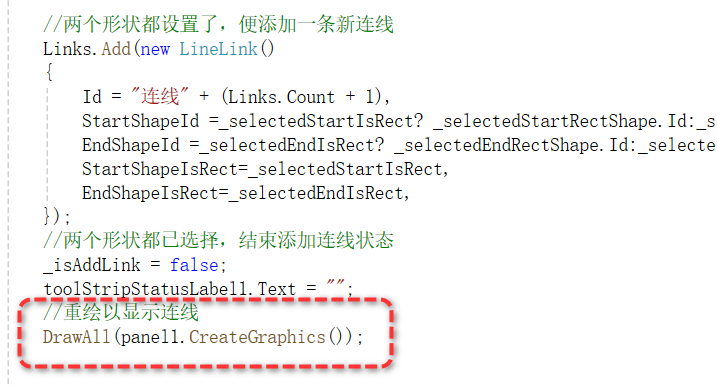

三是发起重新绘制的方式不一样了，之前是直接调用绘制所有方法DrawAll：

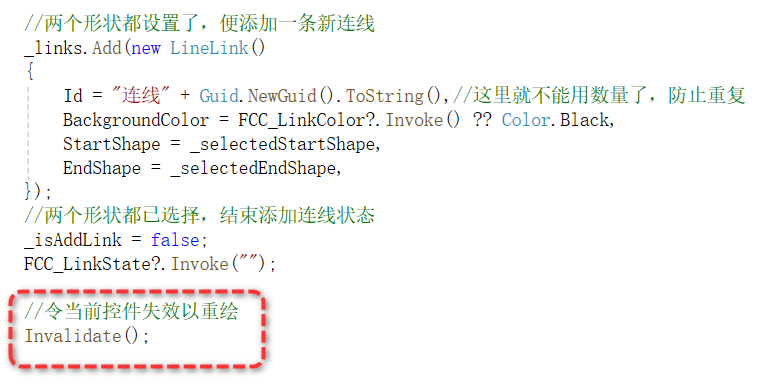

而现在我们也没有了DrawAll方法，DrawAll的实现被我们移植到了OnPaint方法中。所以我们直接调用控件自带的无效方法Invalidate()，来使窗口重绘：

内部逻辑简单而言就是：当我们调用Invalidate()后，系统会自动调用OnPaint方法，进而重绘。而这也是自定义控件的基础逻辑。

2.2，OnMouseMove

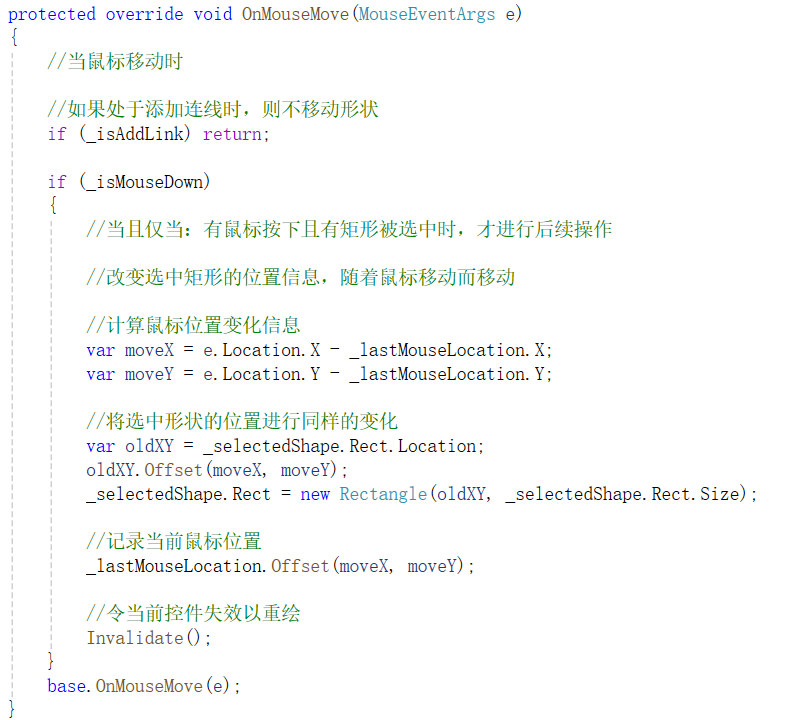

同样的，我们将之前代码中的MouseMove中的代码拷贝进来：

可以看到几乎一样，也是最后一步改为调用无效方法Invalidate()，来使窗口重绘。

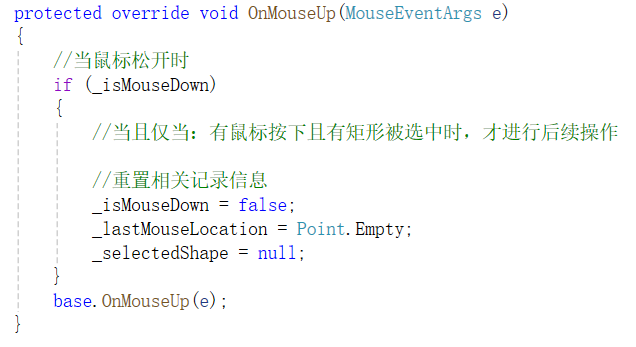

2.3，OnMouseUp

同理：

3，形状集合、连线集合等定义

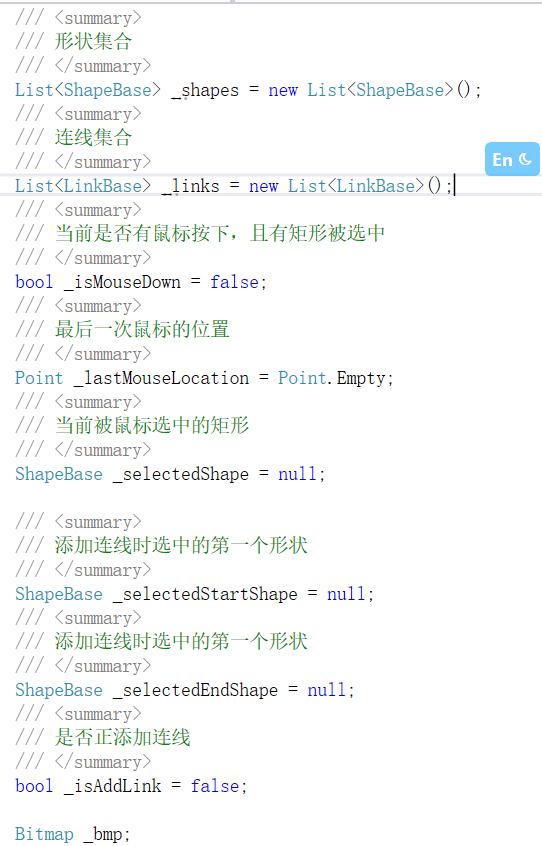

我们现在基本的实现都有了，那么就把之前的一些私有变量拿过来，像形状集合、连线集合、连线状态等：

4，公共方法

现在整个FCCanvasV1内部已经自洽了，但是有个问题：如何与外部交互？如何添加形状？

我们现在就来开放一些公共方法，来实现与外部的交互。

4.1，添加形状方法

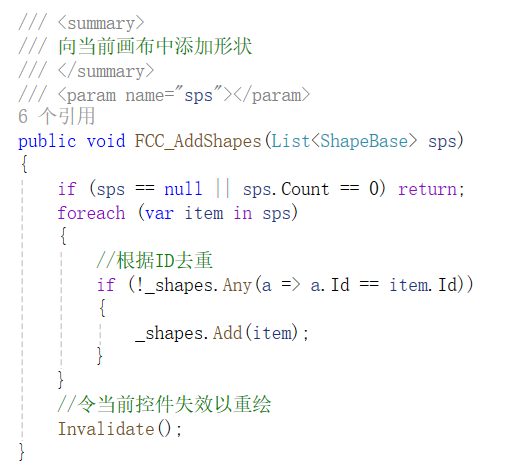

最核心的也是最基本的功能，就是添加形状的方法：

我们的方法支持一次添加多个形状，而且添加形状时会自动判断是否已经添加过。

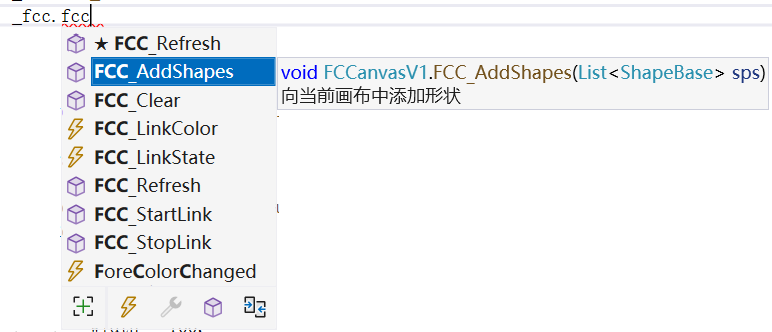

注：我们看到方法名带了个前缀：FCC_，这样写看似不优雅，但是对于后续的开发和使用却有很大的便利，我们统一前缀，这样在写代码时敲入前缀就能看到所有的方法，而不需要再去思考，特别是对于其它人而言，不熟悉的情况下只能去看类的定义里有哪些方法才能去调用，而不像现在这样这么方便。这是经验之谈，当然加不加前缀完全是个人自由，想怎么写就怎么写，并不会影响功能。

4.2，清空方法

我们添加一个清空当前画布中所有形状和连线的方法，用于复原：

4.3，刷新方法

我们虽然可以通过调用控件的Invalidate()方法来刷新，但是不够直观，我们直接将其封装为一个方法：

4.4，添加连线和中止连线方法

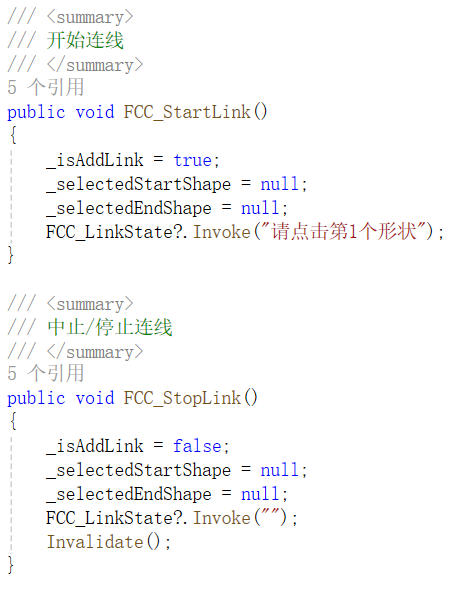

我们目前的程序支持添加连线和中止添加连线，所以我们同样开放出这两个方法：

好了，到此为止，我们的V1版画布就已经完成了，可以实现之前课程里的所有效果了。下面是完整代码，大家可查看和尝试：

点击查看代码

五、使用画布控件

我们的画布控件已经完成，下面就来看一下如何去使用它。

1，引用画布类库

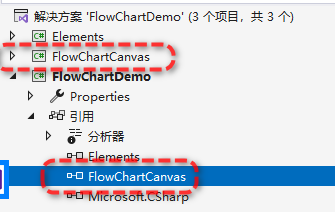

因为我们的画布在独立的类库中，所以我们先引用类库：

2，添加画布控件

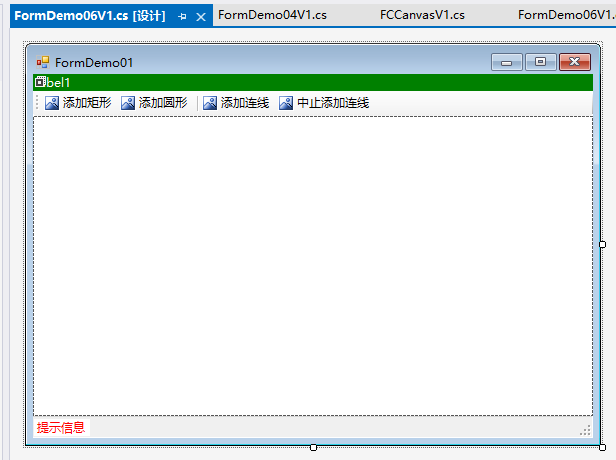

首先，界面与之前并无变化：
