设计简介：

本设计是基于STM32的车载控制系统，主要实现以下功能：

1.可通过DHT11获取温湿度
2.通过语音控制模块控制温湿度模块测量温湿度,并语音播报结果;
3.通过语音控制模块控制两个不同颜色的LED灯的亮灭和切换达到模拟车辆远近光的切换开关
4.通过语音模块控制灯带模拟控制车辆氛围灯;
5.通过语音模块控制风扇电机的开关,控制风扇的转速,模拟控制车辆的空调开关及空调大小
6.语音控制本地音乐播放及切换歌曲

电源： 5V
传感器：温湿度传感器（DHT11）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：发光二极管、灯盘（WS2812）、音乐模块（DY-SV17F）、风扇（N-Mos）
人机交互：语音识别模块（SU-03T）

标签：STM32F103C8T6、OLED12864、DHT11、清洁调节、发光二极管、WS2812、DY-SV17F、N-Mos、SU-03T

题目扩展：智能空调系统、语音控制系统

基于嵌入式语音交互的车载控制系统设计与开发可以分为三个主要部分：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分概述：

本设计的中控核心采用了STM32单片机，作为整个车载控制系统的“大脑”。它负责接收来自输入部分的各类数据，包括语音指令、温湿度信息等，并通过内部程序进行逻辑处理和判断。根据处理结果，STM32单片机向输出部分发送控制信号，实现对车载设备的精准控制。其强大的数据处理能力和稳定的性能，确保了整个系统的流畅运行和高效响应。

输入部分概述：

1. SU-03T语音模块：作为输入部分的重要组件，SU-03T语音模块能够准确识别驾驶者的语音指令，实现歌曲切换、灯带和近远光灯的开关控制，以及空调状态的调节等功能。这一模块的引入，极大地提升了驾驶的便捷性和安全性。

2. DHT11温湿度传感器：该传感器用于实时监测车内环境的温湿度值，并将数据反馈给STM32单片机。通过OLED显示屏，驾驶者可以直观地看到当前的温湿度信息，从而根据需要调整车内环境。

3. 供电电路：为整个系统提供稳定、可靠的电源，确保所有模块能够正常工作。

输出部分概述：

1. OLED显示屏：用于显示系统名称、温湿度值、近远灯和空调的开关状态等关键信息，为驾驶者提供直观的操作反馈。

2. DY-SV17F音乐模块：根据语音指令或预设程序，播放音乐或切换歌曲，为驾驶者营造愉悦的驾驶氛围。

3. 灯带：作为车载氛围灯，灯带可以根据驾驶者的喜好或预设模式进行色彩和亮度的调节，提升车内的视觉效果。

4. 2个LED灯：分别表示近光灯和远光灯，通过语音指令或手动控制实现开关切换，模拟车辆的实际灯光操作。

5. MOS管：控制风扇的转动速度和开关状态，模拟车载空调的制冷和风速调节功能，为驾驶者提供舒适的驾驶环境。

 实物调试

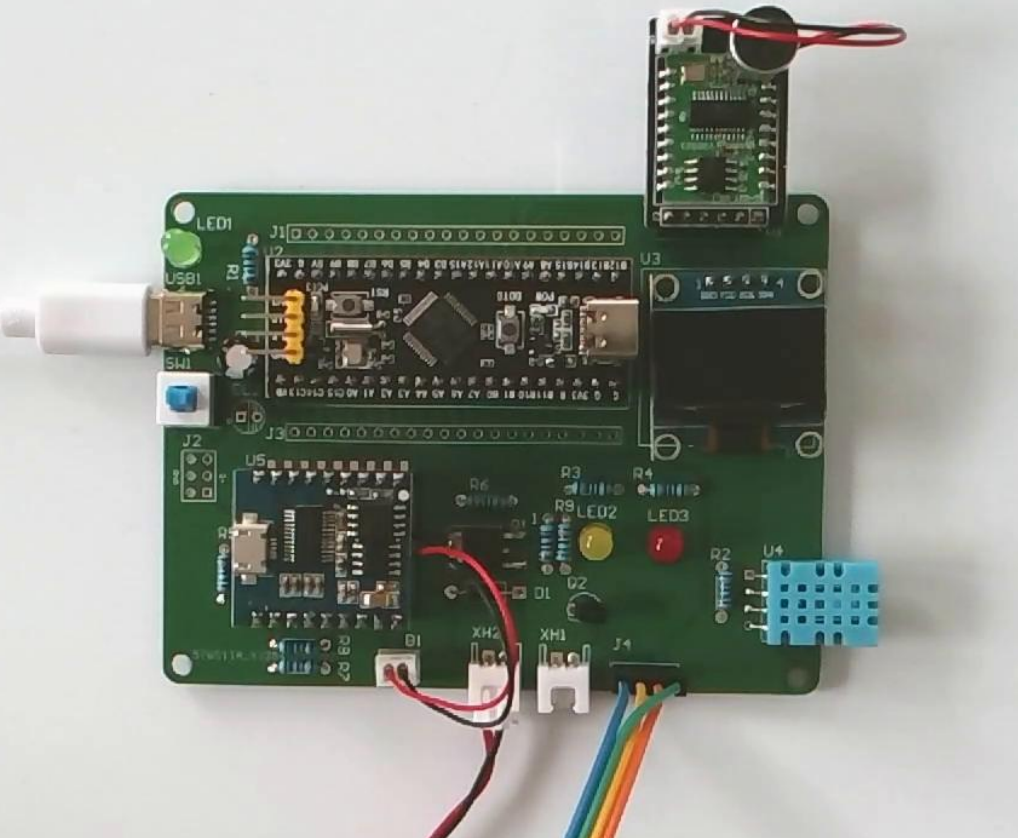

5.1 电路焊接总图

首先将电路焊接在集成板上，共有以下部分，第一部分是电源模块，将电源插座、电源开关、10k电阻和一个指示灯依次焊接，焊接好之后插入电源，指示灯点亮，电源模块测试正常。第二部分是显示模块，排针焊接好后，将OLED12864显示屏插入排针。第三部分是单片机模块，本次课题使用的是STM32F103C8T6单片机。第四部分是独立按键模块。第五部分为温湿度传感器，第六部分为WS2812灯盘底座，第七部分为语音控制模块，第八部分为SU-03T语音识别模块。第九部分为MOS管。下图5-1为焊接完整实物图：

图5-1电路焊接总图

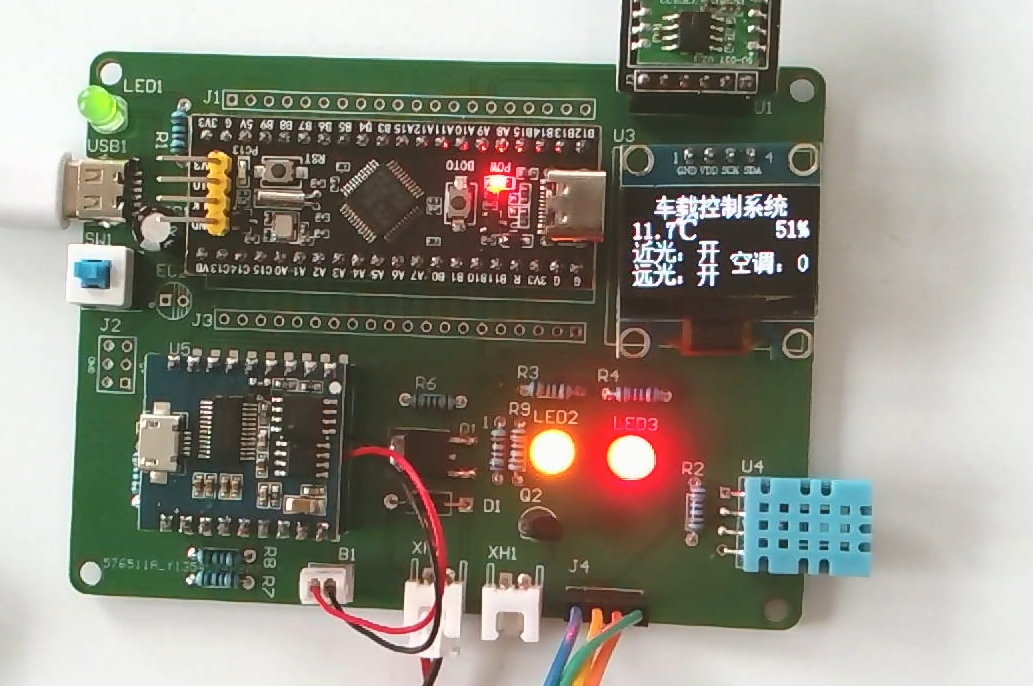

5.2语音打开灯光实物图

如图5-2所示，我们可以通过语音指令控制打开与关闭灯光。

图5-2语音打开灯光图

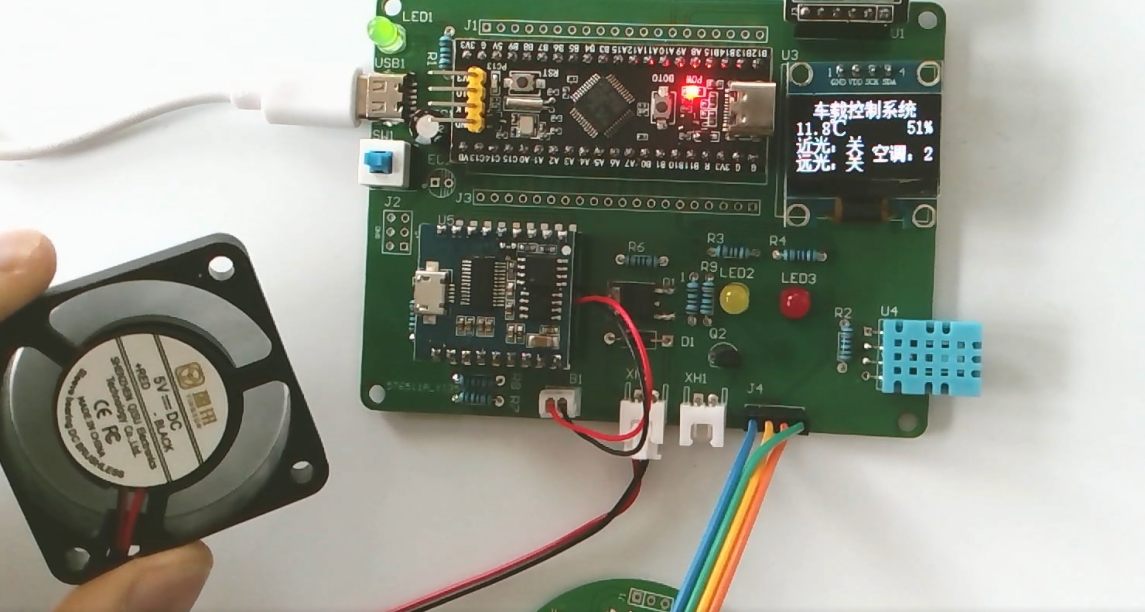

5.3 语音控制空调实物测试

如图5-3所示，我们可以通过语音控制我们的空调。

图5-3语音控制空调实物图

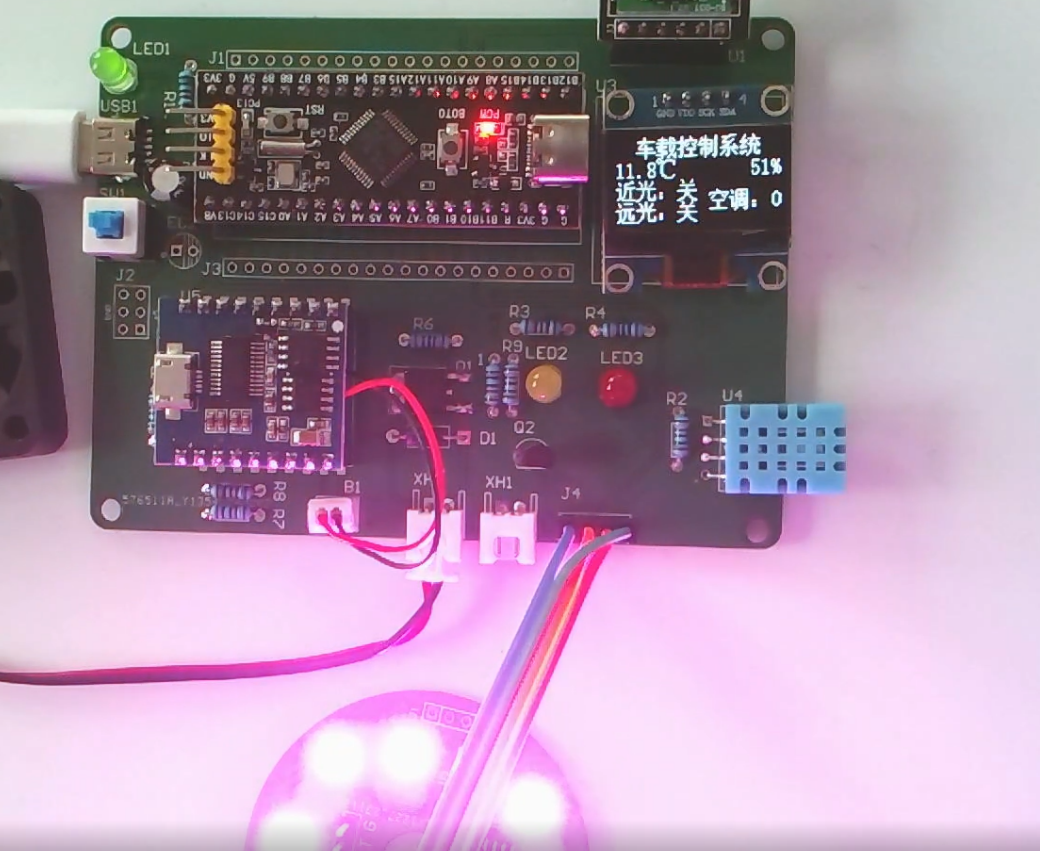

5.4  语音控制氛围灯实物测试

如图5-4 所示，我们可以通过语音来控制氛围灯。

图5-4  语音控制氛围的实物图

设计说明书部分资料如下

设计摘要：

本设计以STM32单片机为核心控制器，构建了一个基于嵌入式语音交互的车载控制系统。该系统由中控部分、输入部分和输出部分组成，实现了语音控制、环境监测和车载设备管理等功能。

中控部分采用STM32单片机，负责接收输入数据并进行处理，进而控制输出设备。输入部分包括SU-03T语音模块、DHT11温湿度传感器和供电电路。SU-03T语音模块支持语音识别和控制，可实现歌曲切换、灯带和近远光灯的开关、空调状态控制等功能。DHT11温湿度传感器用于实时监测车内环境温湿度。供电电路为整个系统提供稳定的电源。

输出部分包括OLED显示屏、DY-SV17F音乐模块、灯带、LED灯和MOS管。OLED显示屏用于显示系统名称、温湿度值、近远灯和空调的开关状态。DY-SV17F音乐模块负责音乐播放。灯带作为车载氛围灯，LED灯分别表示远近灯状态。MOS管通过控制风扇转动来模拟车载空调。

本设计通过集成多种传感器和控制模块，实现了智能化、便捷化的车载控制，提升了驾驶体验和安全性。

关键词: STM32单片机, 嵌入式系统, 语音交互, 车载控制, 温湿度监测

字数：8000+

目录：

摘　要

ABSTRACT

1　引 言

1.1 选题背景及实际意义

1.2 课题主要内容

2　系统设计方案

2.1 系统整体方案

2.2 单片机的选择

2.3 电源方案的选择

2.4 显示方案的选择

3系统设计与分析

3.1 整体系统设计分析

3.2 主控电路设计

3.3 显示模块

3.4 DHT11传感器

4 系统程序设计

4.1 编程软件介绍

4.2 主程序流程设计

4.3 语音控制功能图

4.4 显示函数流程图

5 实物调试

5.1 电路焊接总图

5.2语音打开灯光实物图

5.3 语音控制空调实物测试

5.4  语音控制氛围灯实物测试

结  论

参考文献

致  谢
