Flutter 底层架构深度解析
Flutter 的核心设计理念
Flutter 采用了"一切皆为 Widget"（Everything is a Widget）的设计哲学。这种设计理念意味着：
- 从简单的按钮到复杂的页面布局，所有UI元素都是Widget
- 甚至动画、手势识别等交互逻辑也被封装为Widget
- 这种一致性简化了开发者的学习曲线和开发体验
典型示例：
Text('Hello')是一个WidgetPadding是一个WidgetGestureDetector也是一个Widget

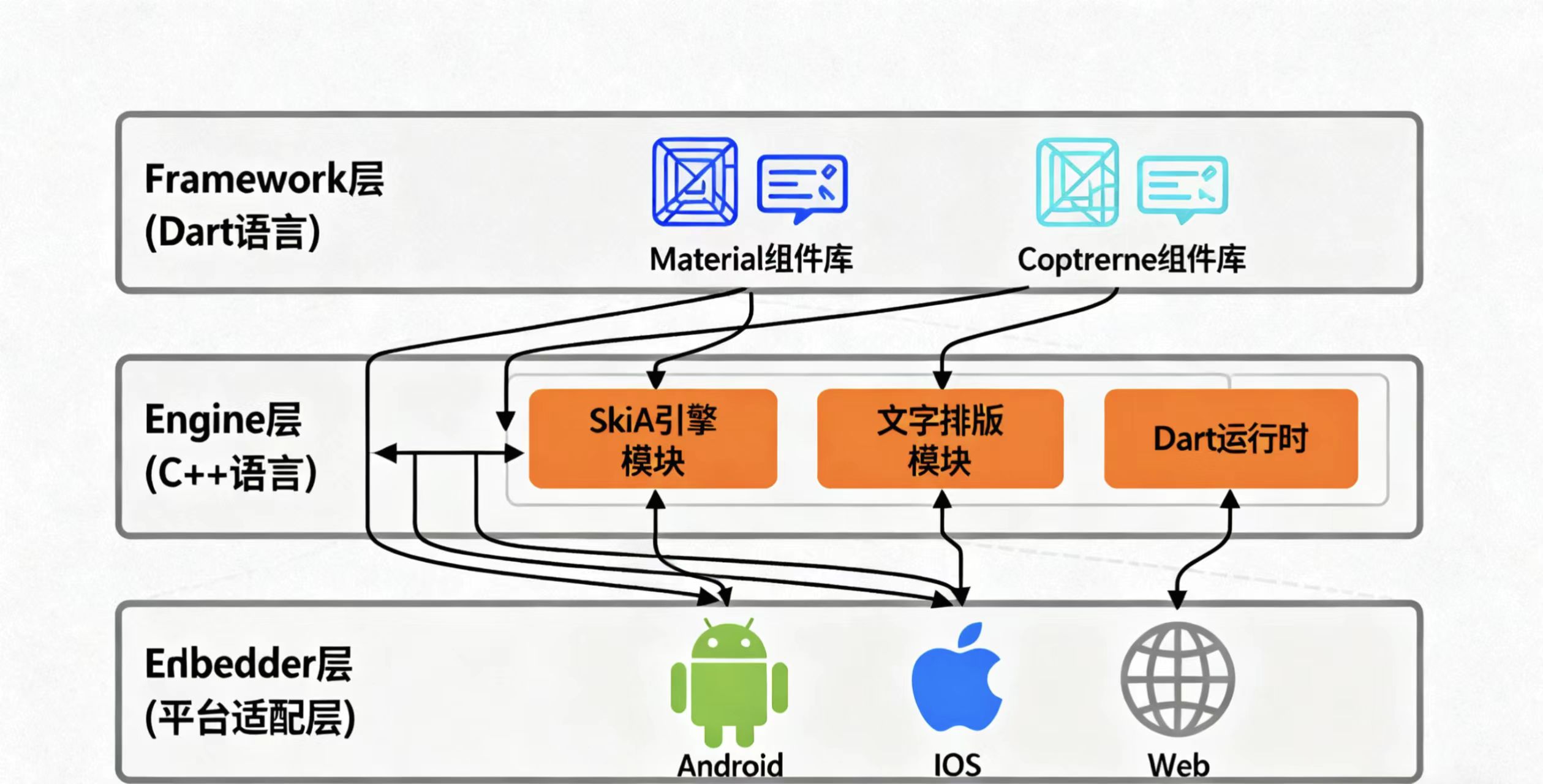

Flutter 的三层架构
1. Framework 层（Dart 实现）
Framework 层是开发者直接交互的部分，包含：
- 基础组件库：如
Text,Row,Column等基础Widget - Material 组件库：实现Material Design规范的组件，如
AppBar,FloatingActionButton - Cupertino 组件库：实现iOS风格设计的组件，如
CupertinoButton,CupertinoNavigationBar - 渲染管道：处理Widget树到渲染树的转换
- 动画系统：提供丰富的动画支持
- 手势系统：处理触摸、滑动等交互
开发流程示例：
- 开发者编写Dart代码构建Widget树
- Flutter框架将Widget树转换为Element树
- 最终生成RenderObject树用于实际渲染
2. Engine 层（C++ 实现）
Engine 层是Flutter高性能的保障，主要包含：
- Skia图形引擎：Google开源的2D图形库，负责实际绘制
- Dart运行时：包括JIT(开发时)和AOT(发布时)两种模式
- 文本渲染：处理字体、排版等复杂文本操作
- 平台通道(Platform Channel)：实现Dart与原生平台的通信
性能优化点：
- 通过Skia直接绘制到平台提供的Surface
- 避免JavaScript桥接带来的性能损耗
- 自定义的合成和渲染流程
3. Embedder 层（平台特定实现）
Embedder 层负责平台适配，包括：
- 渲染表面管理：与平台原生视图系统集成
- 事件循环集成：处理输入事件、应用生命周期
- 线程管理：协调UI线程、IO线程等
平台支持情况：
- Android：通过SurfaceTexture集成
- iOS：通过CAEAGLLayer或Metal集成
- Web：编译为JavaScript和WebGL
- Windows/macOS/Linux：通过各自的原生API实现
架构优势
这种分层架构带来以下优势：
- 高性能：避免了JavaScript桥接，直接通过Skia渲染
- 一致性：不同平台使用相同的渲染引擎，UI表现一致
- 灵活性：Embedder层使Flutter可以轻松扩展到新平台
- 热重载：得益于Dart语言的JIT编译特性
实际应用场景：
- 需要高性能动画的应用（如游戏）
- 需要跨平台一致UI表现的应用
- 需要快速迭代开发的项目
// Widget 树示例
class MyApp extends StatelessWidget {
@override
Widget build(BuildContext context) {
return MaterialApp(
home: Scaffold(
appBar: AppBar(title: Text('深层解析')),
body: Center(child: Text('Hello Flutter'))
)
);
}
}
Flutter 底层架构深度解析
Flutter 的核心设计理念
Flutter 采用了"一切皆为 Widget"（Everything is a Widget）的设计哲学。这种设计理念意味着：
- 从简单的按钮到复杂的页面布局，所有UI元素都是Widget
- 甚至动画、手势识别等交互逻辑也被封装为Widget
- 这种一致性简化了开发者的学习曲线和开发体验
典型示例：
Text('Hello')是一个WidgetPadding是一个WidgetGestureDetector也是一个Widget
Flutter 的三层架构
1. Framework 层（Dart 实现）
Framework 层是开发者直接交互的部分，包含：
- 基础组件库：如
Text,Row,Column等基础Widget - Material 组件库：实现Material Design规范的组件，如
AppBar,FloatingActionButton - Cupertino 组件库：实现iOS风格设计的组件，如
CupertinoButton,CupertinoNavigationBar - 渲染管道：处理Widget树到渲染树的转换
- 动画系统：提供丰富的动画支持
- 手势系统：处理触摸、滑动等交互
开发流程示例：
- 开发者编写Dart代码构建Widget树
- Flutter框架将Widget树转换为Element树
- 最终生成RenderObject树用于实际渲染
2. Engine 层（C++ 实现）
Engine 层是Flutter高性能的保障，主要包含：
- Skia图形引擎：Google开源的2D图形库，负责实际绘制
- Dart运行时：包括JIT(开发时)和AOT(发布时)两种模式
- 文本渲染：处理字体、排版等复杂文本操作
- 平台通道(Platform Channel)：实现Dart与原生平台的通信
性能优化点：
- 通过Skia直接绘制到平台提供的Surface
- 避免JavaScript桥接带来的性能损耗
- 自定义的合成和渲染流程
3. Embedder 层（平台特定实现）
Embedder 层负责平台适配，包括：
- 渲染表面管理：与平台原生视图系统集成
- 事件循环集成：处理输入事件、应用生命周期
- 线程管理：协调UI线程、IO线程等
平台支持情况：
- Android：通过SurfaceTexture集成
- iOS：通过CAEAGLLayer或Metal集成
- Web：编译为JavaScript和WebGL
- Windows/macOS/Linux：通过各自的原生API实现
架构优势
这种分层架构带来以下优
实际应用场景：
- 需要高性能动画的应用（如游戏）
- 需要跨平台一致UI表现的应用
- 需要快速迭代开发的项目

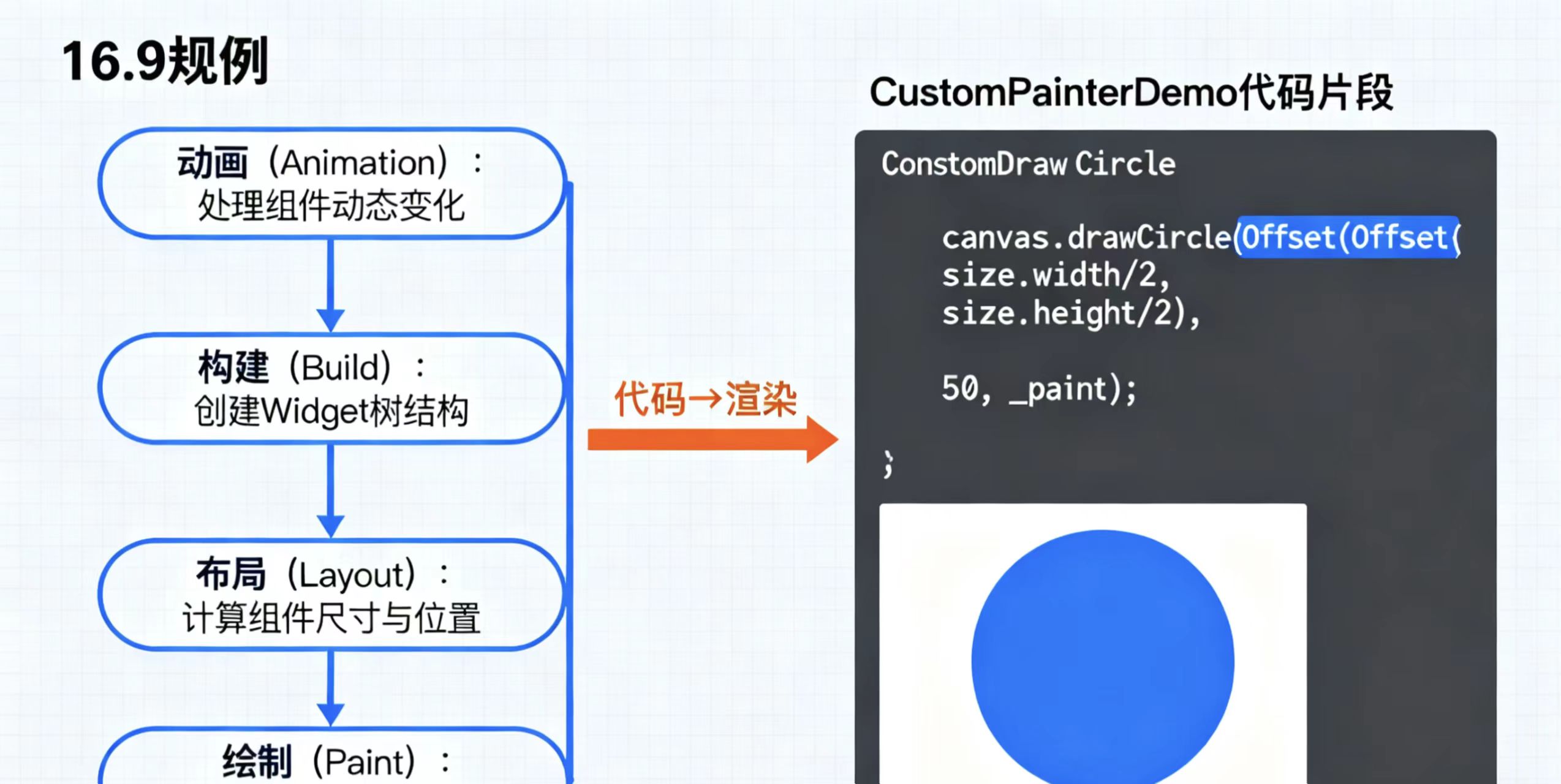

渲染管线分为四个阶段：动画、构建、布局和绘制。
性能优化关键点：
- 使用 const 构造函数
- 合理使用 RepaintBoundary
- 避免重建不必要的 Widget
// 自定义绘制示例
class CustomPainterDemo extends CustomPainter {
@override
void paint(Canvas canvas, Size size) {
final paint = Paint()..color = Colors.blue;
canvas.drawCircle(Offset(size.width/2, size.height/2), 50, paint);
}
@override
bool shouldRepaint(covariant CustomPainter oldDelegate) => false;
}
Dart 语言特性深度应用
Isolate 多线程机制
Flutter 框架充分利用了 Dart 语言的 Isolate 特性来实现高效的多线程处理。Dart 采用单线程事件循环模型，但通过 Isolate 实现了真正的并发执行能力。
Isolate 分工机制
- 主 Isolate：负责 UI 渲染和事件处理，保证用户界面的流畅响应
- 工作 Isolate：专门处理计算密集型任务，如图像处理、复杂算法运算、大数据分析等
- 通信机制：通过 SendPort 和 ReceivePort 实现 Isolate 间的消息传递
Isolate 核心优势
- 内存隔离：每个 Isolate 拥有独立的内存堆栈，避免共享内存导致的竞态条件
- 真正的并发：利用多核 CPU 实现并行计算
- 安全通信：消息传递机制确保线程安全
完整通信示例解析
// Isolate 创建与通信完整示例
void createIsolate() async {
// 1. 创建接收端口
final receivePort = ReceivePort();
// 2. 生成新 Isolate
await Isolate.spawn(
dataLoader, // 要执行的函数
receivePort.sendPort // 传入发送端口
);
// 3. 监听接收端口
receivePort.listen((dynamic data) {
print('主 Isolate 接收到数据: $data');
// 可在此处更新UI或处理数据
// 注意：要使用 setState 或状态管理更新UI
// 4. 关闭端口(可选)
receivePort.close();
});
}
// 工作 Isolate 执行函数
Future<void> dataLoader(SendPort sendPort) async {
// 模拟耗时计算
await Future.delayed(Duration(seconds: 2));
// 5. 计算结果
final result = await _performComplexCalculation();
// 6. 发送结果回主 Isolate
sendPort.send(result);
}
// 模拟复杂计算
Future<int> _performComplexCalculation() async {
// 这里可以是图像处理、加密解密等耗时操作
return 42;
}
实际应用场景
- 图像处理：在后台 Isolate 中处理高分辨率图片
- 数据解析：解析大型 JSON/XML 数据
- 加密运算：执行 CPU 密集型的加密算法
- 数据库操作：处理大量数据库读写
- 科学计算：运行复杂的数学运算
性能优化技巧
- 批量通信：减少 Isolate 间通信频率，尽量批量发送数据
- 对象共享：使用
IsolateNameServer注册共享对象 - 错误处理：为每个 Isolate 添加错误处理回调
- 资源管理：及时关闭不再使用的 Isolate 和端口
// 错误处理示例
await Isolate.spawn(
dataLoader,
receivePort.sendPort,
onError: receivePort.sendPort, // 错误发送到同一端口
onExit: receivePort.sendPort // 退出通知
);
通过合理使用 Isolate，开发者可以在保持 Flutter 应用流畅性的同时，充分利用设备的多核处理能力完成复杂计算任务。
Flutter 平台通道实现原理详解
平台通道概述
Flutter 通过 Platform Channel 机制实现与原生平台(iOS/Android)的双向通信。这套机制允许 Dart 代码与平台原生代码(Java/Kotlin/Swift/Objective-C)相互调用，是 Flutter 框架实现跨平台功能的核心技术之一。
三种主要通道类型
1. MethodChannel（方法通道）
用于方法调用，是最常用的通信方式：
- 支持异步方法调用和结果返回
- 可以双向调用：Dart → 原生 或 原生 → Dart
- 典型应用场景：获取设备信息、调用原生API等
2. EventChannel（事件通道）
用于事件流通信：
- 建立持续的事件订阅机制
- 原生端可以持续发送事件到Dart端
- 典型应用场景：传感器数据监听、网络状态变化等
3. BasicMessageChannel（基础消息通道）
用于基础消息传递：
- 支持简单的数据传递
- 使用预定义的编解码器进行消息序列化
- 典型应用场景：简单的数据交换
实现原理详解
平台通道通信基于以下核心组件：
- 消息编解码器：负责在Dart和原生平台间转换数据类型
- 消息路由：确保消息正确传递到目标处理程序
- 异步通信机制：所有调用都是非阻塞的
代码示例解析
// 创建方法通道实例
// 'sample.flutter.dev/battery' 是通道的唯一标识符
// 必须与原生端注册的标识符完全一致
const platform = MethodChannel('sample.flutter.dev/battery');
// 获取电池电量的异步方法
Future<int> getBatteryLevel() async {
try {
// 调用原生方法 'getBatteryLevel'
// 返回值会自动转换为Dart的int类型
return await platform.invokeMethod('getBatteryLevel');
} catch (e) {
// 处理可能的异常，如方法未实现、通信失败等
return -1;
}
}
原生端配合实现
Android端示例(Kotlin)
class MainActivity : FlutterActivity() {
override fun configureFlutterEngine(flutterEngine: FlutterEngine) {
super.configureFlutterEngine(flutterEngine)
MethodChannel(flutterEngine.dartExecutor.binaryMessenger, "sample.flutter.dev/battery")
.setMethodCallHandler { call, result ->
if (call.method == "getBatteryLevel") {
val batteryLevel = getBatteryLevel()
result.success(batteryLevel)
} else {
result.notImplemented()
}
}
}
private fun getBatteryLevel(): Int {
// 实现获取电池电量的原生逻辑
}
}
iOS端示例(Swift)
@UIApplicationMain
class AppDelegate: FlutterAppDelegate {
override func application(
_ application: UIApplication,
didFinishLaunchingWithOptions launchOptions: [UIApplication.LaunchOptionsKey: Any]?
) -> Bool {
let controller : FlutterViewController = window?.rootViewController as! FlutterViewController
let batteryChannel = FlutterMethodChannel(name: "sample.flutter.dev/battery",
binaryMessenger: controller.binaryMessenger)
batteryChannel.setMethodCallHandler({
(call: FlutterMethodCall, result: @escaping FlutterResult) -> Void in
if call.method == "getBatteryLevel" {
self.receiveBatteryLevel(result: result)
} else {
result(FlutterMethodNotImplemented)
}
})
return super.application(application, didFinishLaunchingWithOptions: launchOptions)
}
private func receiveBatteryLevel(result: FlutterResult) {
// 实现获取电池电量的原生逻辑
}
}
性能优化建议
-
尽量减少跨平台通信次数
- 背景说明：跨平台通信（如前后端交互、微服务调用等）通常涉及网络开销和序列化/反序列化成本
- 具体措施：
- 合并多个小请求为一个复合请求
- 示例：前端可以批量获取用户信息和权限数据，而不是分开两次请求
- 使用GraphQL等查询语言替代传统REST接口
- 预期收益：减少网络往返延迟，降低系统整体负载
-
批量处理相关操作
- 适用场景：数据库操作、文件IO、消息处理等
- 实施方法：
- 数据库：使用批量插入(INSERT multiple VALUES)替代循环单条插入
- 文件：合并小文件为较大块进行读写
- 消息：积累到一定数量或时间窗口再统一发送
- 注意事项：需权衡延迟与吞吐量，设置合理的批量阈值
-
对于频繁调用的方法考虑结果缓存
- 缓存策略：
- 内存缓存：适用于高频访问的低变数据
- 分布式缓存：如Redis，适用于多实例共享数据
- 缓存失效：设置合理的TTL或采用事件驱动失效机制
- 典型用例：
- 数据库查询结果缓存
- 计算密集型操作的结果缓存
- 配置信息的缓存
- 缓存策略：
-
使用合适的编解码器减少数据传输量
- 常见方案：
- 二进制协议：Protocol Buffers、MessagePack等
- 压缩算法：Gzip、Snappy等
- 数据精简：只传输必要字段，使用增量更新
- 性能对比：
- JSON → 平均减少30-50%体积
- Protocol Buffers → 比JSON小3-10倍
- Gzip压缩 → 可额外减少60-80%体积
- 实施建议：根据数据类型和传输频率选择合适的组合方案
- 常见方案：
对应的 Android 实现：
public class MainActivity extends FlutterActivity {
private static final String CHANNEL = "sample.flutter.dev/battery";
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
new MethodChannel(getFlutterEngine().getDartExecutor(), CHANNEL)
.setMethodCallHandler((call, result) -> {
if (call.method.equals("getBatteryLevel")) {
int batteryLevel = getBatteryLevel();
result.success(batteryLevel);
}
});
}
}
状态管理深度对比
Provider、Riverpod、Bloc 和 GetX 等状态管理方案各有优劣。深层原理在于如何高效管理 Widget 树的重建。
// Riverpod 状态管理示例
final counterProvider = StateProvider<int>((ref) => 0);
class CounterWidget extends ConsumerWidget {
@override
Widget build(BuildContext context, WidgetRef ref) {
final count = ref.watch(counterProvider);
return ElevatedButton(
onPressed: () => ref.read(counterProvider.notifier).state++,
child: Text('Count: $count')
);
}
}
编译产物分析
Flutter 应用编译后包含 Dart 代码、原生平台代码和资源文件。通过分析 APK 或 IPA 文件，可以理解 Flutter 如何嵌入到原生应用中。
Flutter 性能优化实践指南
性能分析工具详解
1. DevTools 性能面板
Flutter DevTools 提供了全面的性能分析功能，包括：
- 帧渲染时间分析（建议保持在 16ms 以内以实现 60fps）
- CPU 使用率监控
- GPU 渲染性能
- 网络请求追踪
- 应用启动时间分析
2. Timeline 视图
Timeline 视图可以帮助开发者：
- 识别导致卡顿的"janky frames"（不流畅帧）
- 分析 UI 线程和 GPU 线程的执行情况
- 查看每帧的构建、布局和绘制时间
- 发现过长的动画或计算密集型操作
3. 内存分析工具
内存分析工具可以：
- 检测内存泄漏
- 分析对象分配情况
- 监控内存使用趋势
- 识别大对象或频繁创建的对象
- 提供堆快照功能进行深入分析
关键优化点深入解析
1. 减少 Widget 重建范围
- 使用
const构造函数创建静态 Widget - 将频繁变化的 UI 部分拆分为独立 Widget
- 使用
Provider或InheritedWidget进行局部状态管理 - 示例：将动画部分与静态内容分离
// 优化前：整个页面重建
Widget build(BuildContext context) {
return Scaffold(
body: Column(
children: [
Text('静态标题'),
AnimatedWidget(), // 动画触发时重建整个页面
],
),
);
}
// 优化后：仅重建动画部分
Widget build(BuildContext context) {
return Scaffold(
body: Column(
children: [
const Text('静态标题'), // 使用 const 避免重建
AnimatedWidget(), // 仅这部分会重建
],
),
);
}
2. 使用 ListView.builder 处理长列表
- 懒加载机制只渲染可见项
- 避免一次性创建所有子 Widget
- 可配合
itemExtent提高性能 - 支持动态列表长度调整
// 优化列表渲染的最佳实践
ListView.builder(
itemCount: 1000, // 可以是动态数据长度
itemExtent: 56.0, // 固定高度可优化性能
itemBuilder: (context, index) {
// 使用 Key 提高列表项复用效率
return ListTile(
key: ValueKey('item_$index'),
title: Text('Item $index'),
subtitle: Text('详细信息 $index'),
);
},
)
3. 避免在 build 方法中进行耗时操作
- 将数据预处理移至
initState - 使用 FutureBuilder 或 StreamBuilder 处理异步数据
- 复杂计算应放在 isolate 中执行
- 避免在 build 中创建大量对象
// 错误示例：在 build 中进行耗时操作
Widget build(BuildContext context) {
// 避免：在 build 中处理复杂数据
final processedData = processLargeDataset(data);
return ListView(
children: processedData.map((item) => ItemWidget(item)).toList(),
);
}
// 正确做法：预先处理数据
class _MyWidgetState extends State<MyWidget> {
List<Item> processedData;
@override
void initState() {
super.initState();
// 在 initState 中处理数据
processedData = processLargeDataset(widget.data);
}
Widget build(BuildContext context) {
return ListView(
children: processedData.map((item) => ItemWidget(item)).toList(),
);
}
}
其他性能优化技巧
-
图片优化：
- 使用适当尺寸的图片资源
- 考虑使用
cached_network_image缓存网络图片 - 对大图使用
FadeInImage渐进加载
-
动画优化：
- 优先使用隐式动画（如 AnimatedContainer）
- 复杂动画使用
AnimationController和Tween - 考虑使用
Transform替代位置动画
-
状态管理：
- 选择合适的状态管理方案（Provider, Riverpod, Bloc等）
- 避免在顶层存储所有状态
- 使用
select方法进行精确重建
-
网络请求优化：
- 使用分页加载大数据集
- 实现缓存策略
- 合并多个请求
-
插件使用：
- 评估插件的性能影响
- 避免在主线程执行原生代码
- 考虑使用 isolate 处理密集型操作
Agent 垂直技术社区，欢迎活跃、内容共建。
更多推荐
18
0- 0
已为社区贡献15条内容
所有评论(0)
