引言：你有没有发现一个怪现象——这两年不少旗舰手机、智能音箱的免提通话和语音识别效果"突然变好了"，但拆机报告里却找不到一颗"语音芯片"的痕迹。产品没宣传，供应链没声量，一切都在悄悄发生。今天聊聊这颗被大厂"藏"起来的芯片：NR2048。

做消费电子的人都有一个共识：大厂不会为参数表买单，只会为结果买单。

当一家头部厂商决定在一款走量产品里导入一颗新芯片，它看的从来不是"这颗芯片多能打"，而是三本账：算力账、成本账、风险账。

NR2048 之所以被多家大厂悄悄导入，恰恰是因为它在三本账上全都算得过，而且算得比"三芯片方案"更漂亮。

---

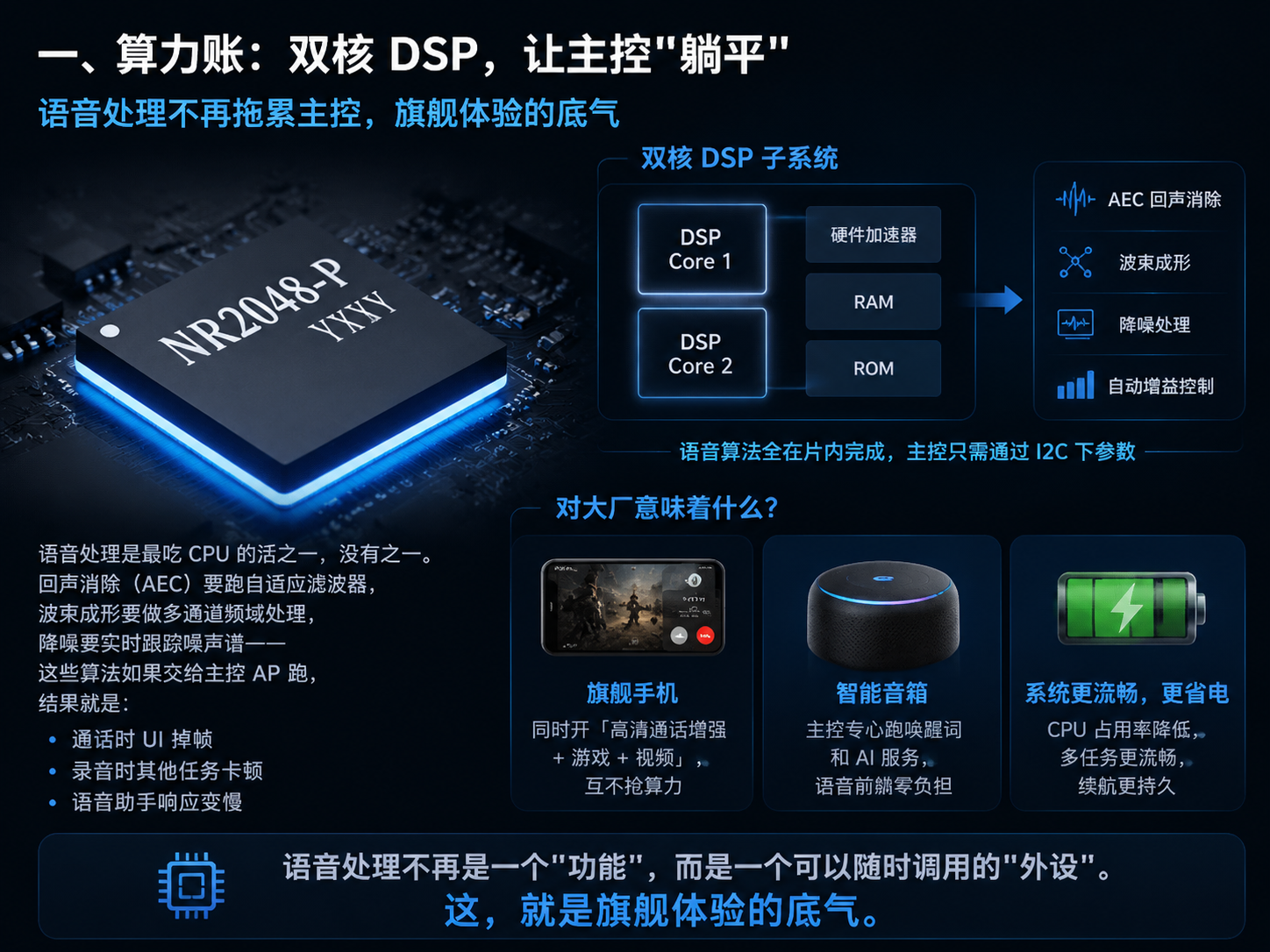

一、算力账：双核 DSP，让主控"躺平"

语音处理是最吃 CPU 的活之一，没有之一。

回声消除（AEC）要跑自适应滤波器，波束成形要做多通道频域处理，降噪要实时跟踪噪声谱——这些算法如果交给主控 AP 跑，结果就是：通话时 UI 掉帧，录音时其他任务卡顿，语音助手响应变慢。

NR2048 的解法很干脆：片上集成双核 DSP 子系统 + 硬件计算加速器 + RAM + ROM，AEC、波束成形、降噪、增益控制全部在片内完成，主控只需要通过 I2C 下几个参数。

对大厂意味着什么？

• 旗舰机可以同时开「高清通话增强 + 游戏 + 视频」，互不抢算力；

• 智能音箱的主控可以专心跑唤醒词和 AI 服务，语音前端零负担；

• 系统 CPU 占用率降下来，还顺便省电。

语音处理不再是一个"功能"，而是一个可以随时调用的"外设"。 这，就是旗舰体验的底气。

---

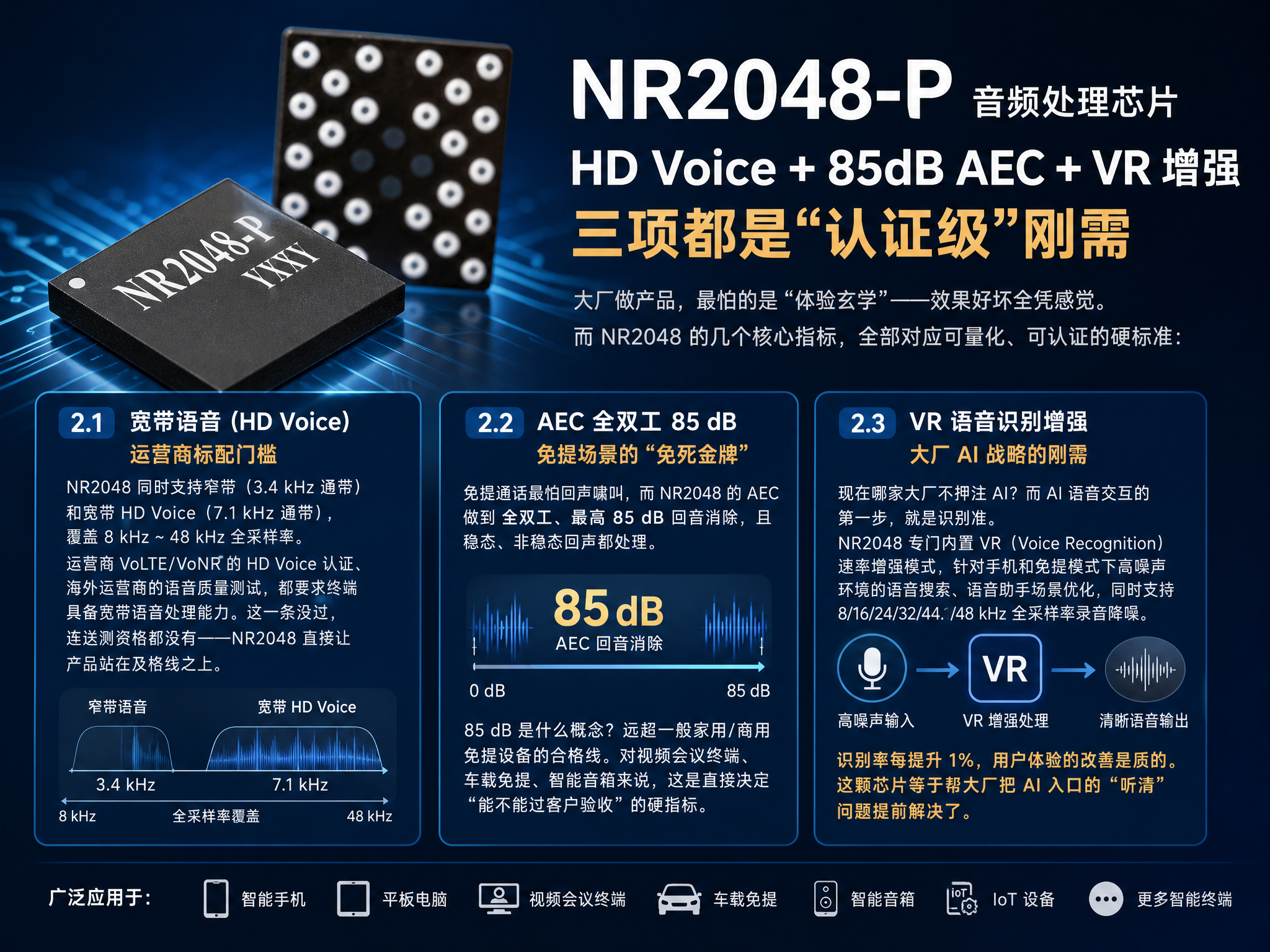

二、体验账：HD Voice + 85dB AEC + VR 增强，三项都是"认证级"刚需

大厂做产品，最怕的是"体验玄学"——效果好坏全凭感觉。而 NR2048 的几个核心指标，全部对应可量化、可认证的硬标准：

2.1 宽带语音（HD Voice）：运营商标配门槛

NR2048 同时支持窄带（3.4 kHz 通带）和宽带 HD Voice（7.1 kHz 通带），覆盖 8 kHz ~ 48 kHz 全采样率。

运营商 VoLTE/VoNR 的 HD Voice 认证、海外运营商的语音质量测试，都要求终端具备宽带语音处理能力。这一条没过，连送测资格都没有——NR2048 直接让产品站在及格线之上。

2.2 AEC 全双工 85 dB：免提场景的"免死金牌"

免提通话最怕回声啸叫，而 NR2048 的 AEC 做到 全双工、最高 85 dB 回音消除，且稳态、非稳态回声都处理。

85 dB 是什么概念？远超一般家用/商用免提设备的合格线。对视频会议终端、车载免提、智能音箱来说，这是直接决定"能不能过客户验收"的硬指标。

2.3 VR 语音识别增强：大厂 AI 战略的刚需

现在哪家大厂不押注 AI？而 AI 语音交互的第一步，就是识别准。

NR2048 专门内置 VR（Voice Recognition）速率增强模式，针对手机和免提模式下高噪声环境的语音搜索、语音助手场景优化，同时支持 8/16/24/32/44.1/48 kHz 全采样率录音降噪。

识别率每提升 1%，用户体验的改善是质的。 这颗芯片等于帮大厂把 AI 入口的"听清"问题提前解决了。

---

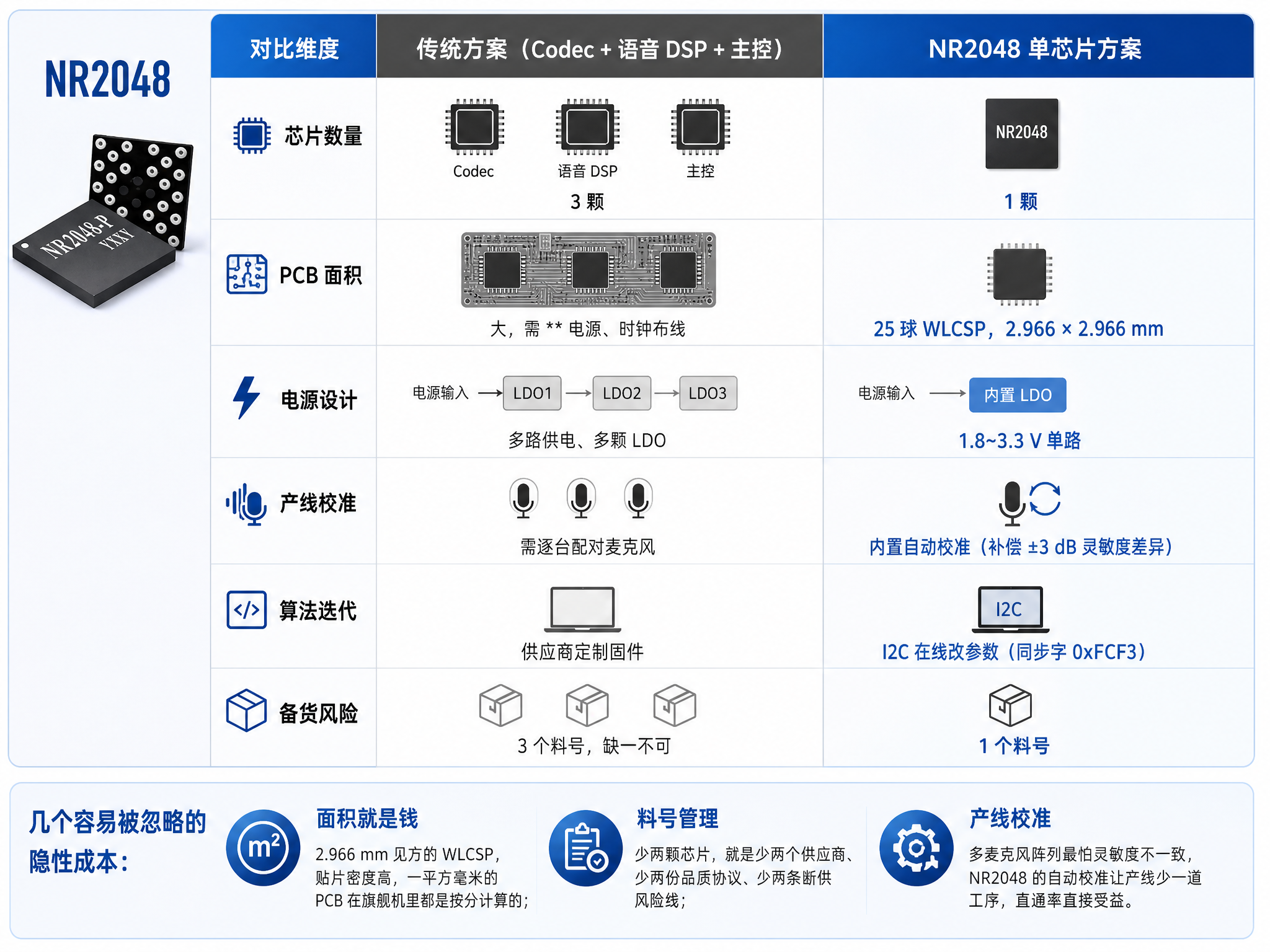

三、成本账：一颗芯片，干掉三颗芯片的 BOM

对比传统语音前端方案：

对比维度	传统方案（Codec + 语音 DSP + 主控）	NR2048 单芯片方案
芯片数量	3 颗	1 颗
PCB 面积	大，需独立电源、时钟布线	25 球 WLCSP，2.966 × 2.966 mm
电源设计	多路供电、多颗 LDO	内置 LDO，1.8~3.3 V 单路
产线校准	需逐台配对麦克风	内置自动校准（补偿 ±3 dB 灵敏度差异）
算法迭代	供应商定制固件	I2C 在线改参数（同步字 0xFCF3）
备货风险	3 个料号，缺一不可	1 个料号

几个容易被忽略的隐性成本：

1. 面积就是钱——2.966 mm 见方的 WLCSP，贴片密度高，一平方毫米的 PCB 在旗舰机里都是按分计算的；

1. 料号管理——少两颗芯片，就是少两个供应商、少两份品质协议、少两条断供风险线；

1. 产线校准——多麦克风阵列最怕灵敏度不一致，NR2048 的自动校准让产线少一道工序，直通率直接受益。

---

四、功耗账：15 mA 有源、0.5 mA 旁路，续航时代的硬通货

2026 年的消费电子，功耗就是体验，就是卖点。

• 双麦有源模式约 15 mA、系统功耗约 27 mW（1.8 V，16 kHz 采样）——长时间通话、录音场景续航有保障；

• 断电硬件旁路模式仅 0.5 mA——设备待机时链路保持畅通，但算法全部休眠，功耗几乎可忽略；

• 0.11 µm 低功耗工艺——工艺代次成熟，漏电小、良率高、成本可控。

对穿戴设备、真无线耳机充电盒、IoT 传感器节点这类"毫安级"预算的产品，这个功耗曲线是决定性的。

---

五、风险账：汽车级温度 + 2kV ESD + 成熟工艺，量产最稳的"保险丝"

大厂导入新芯片最大的顾虑是风险，不是性能。NR2048 在这方面的底子相当厚：

维度	规格	对大厂的意义
工作温度	-40 ~ +85 °C（汽车级）	车载、户外、严苛环境直接可用
ESD HBM	2 kV / MM 200 V	产线静电防护冗余，良率有保障
闩锁电流	200 mA	抗干扰能力，系统级可靠性
工艺	0.11 µm 成熟低功耗工艺	产能稳定、成本可预期
封装	25 球 WLCSP，0.45 mm 球间距	消费电子主流封装，SMT 兼容性好

特别值得注意的：汽车级温度范围。这通常意味着芯片从设计之初就按车规可靠性标准来打样——而车载语音（车内免提、语音助手）正是当前最热的增量市场之一。

---

六、为什么是"悄悄"导入？

这才是最耐人寻味的部分。大厂不宣传，通常有三个原因：

1. 供应链保密协议——核心元器件供应商信息属于商业机密，未到发布节点绝不外露；

1. 差异化武器不亮牌——对手不知道你用了什么方案，就不知道如何对标；等拆机报告出来，产品已经卖了两代；

1. 标准导入路径——大厂导入新芯片的常规动作是：旗舰机小批量验证 → 中端机放量 → 全系标配。整个过程低调而漫长，外界看到的永远是"结果"，而不是"过程"。

NR2048 被悄悄导入，恰恰说明它通过了最严格的验证——大厂的产线、品质、供应链体系，从来不会为一颗"还行"的芯片开绿灯。

---

七、总结

回到开头的问题：为什么大厂选 NR2048？

一句话：因为它在算力、体验、成本、功耗、风险五个维度上，都做到了"单芯片的性价比，多芯片不可及"——

• 双核 DSP 把语音算法搬出主控，算力零占用；

• HD Voice + 85 dB AEC + VR 增强，认证级体验指标全覆盖；

• 一颗芯片替代三颗，BOM、面积、料号、产线全维度减负；

• 27 mW 功耗 + 0.5 mA 旁路，续航时代的最优解；

• 汽车级温度 + 2 kV ESD + 成熟工艺，量产最稳。

大厂的沉默，往往是对一颗芯片最好的背书。

本文基于《NR2048 应用产品数据表 V1.0（中文版）》整理，技术参数以官方最新数据手册为准。
