摘要

多层压电陶瓷执行器主要表现为容性负载。选择压电驱动器时，不能只确认最高输出电压，还必须同时核对器件电容量、驱动频率、波形、峰值电流、连续电流、压摆率、温升和保护方式。电容量越大、频率越高、电压变化越快，驱动器需要提供的充放电电流越大。

本文给出正弦波和三角波条件下的理论计算方法，以及一个已经在Python 3.12.13环境中运行验证的选型工具。文中数据是理想电容模型的理论示例，不代表鸿芯微控任何具体产品的实测性能。

1. 为什么压电驱动器不能只看输出电压

多层压电陶瓷执行器由多层陶瓷和内部电极构成。从驱动器端观察，它通常以电容性负载为主，同时还存在介质损耗、漏电、温度变化和机械耦合。

当驱动电压保持不变时，理想电容几乎不需要持续充电电流。当驱动电压快速变化时，驱动器必须向压电器件充电或从器件回收电荷。因此，同一个压电执行器在低频缓慢运动时可能容易驱动，在高频扫描时却可能出现限流、波形失真、幅值下降或驱动器过热。

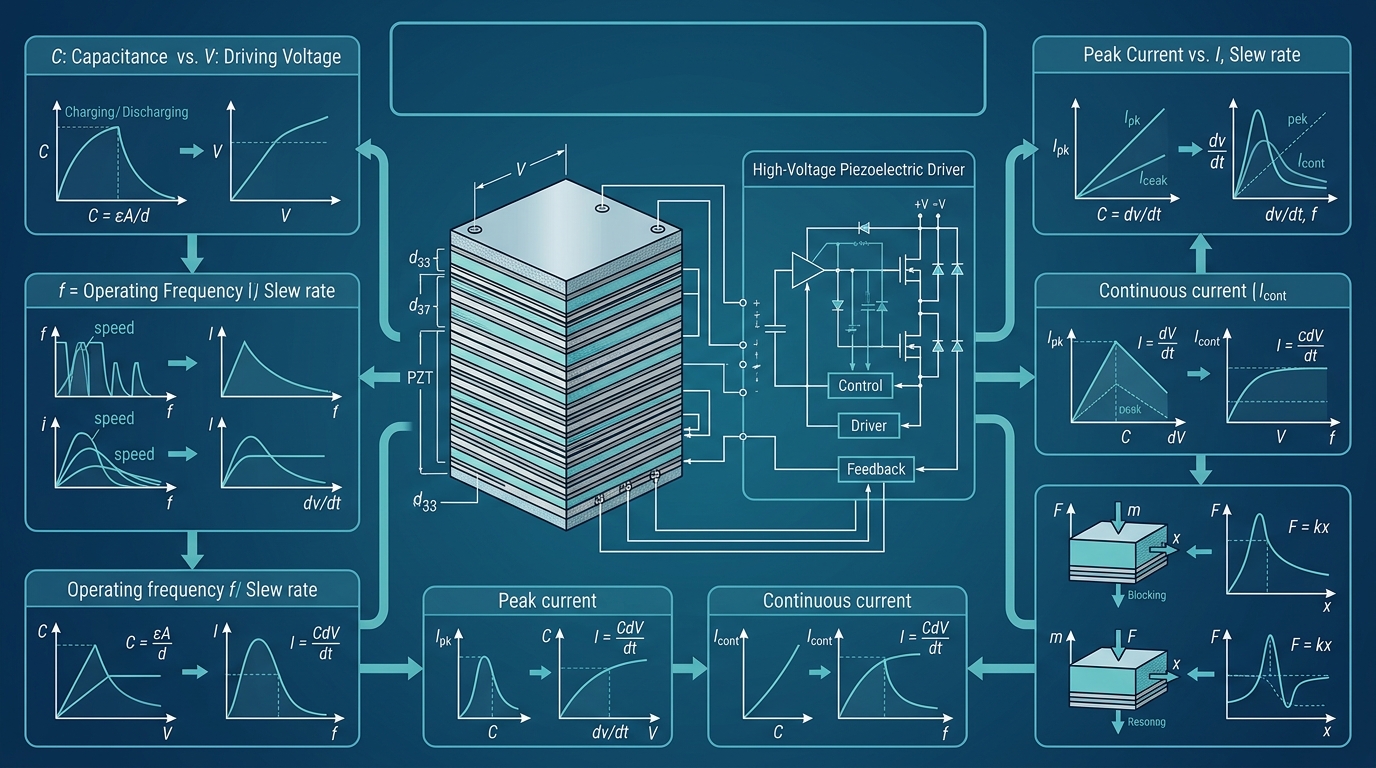

压电陶瓷驱动器选型至少要回答以下问题。

执行器允许的电压范围是多少。
执行器在相关测试条件下的电容量是多少。
实际使用的是正弦波、三角波、阶跃信号还是任意轨迹。
最大工作频率和占空比是多少。
驱动器的峰值电流和连续电流分别是多少。
驱动器在实际电容负载下能否保持所需压摆率。
系统是否需要吸收反向电流或者进行能量回收。
机械结构是否会在目标频率附近出现共振。

2. 从电容负载计算理论电流

理想电容的瞬时电流，等于电容量乘以电压变化速度。

这条关系说明，决定电流的不是电压数值本身，而是电压变化得有多快。

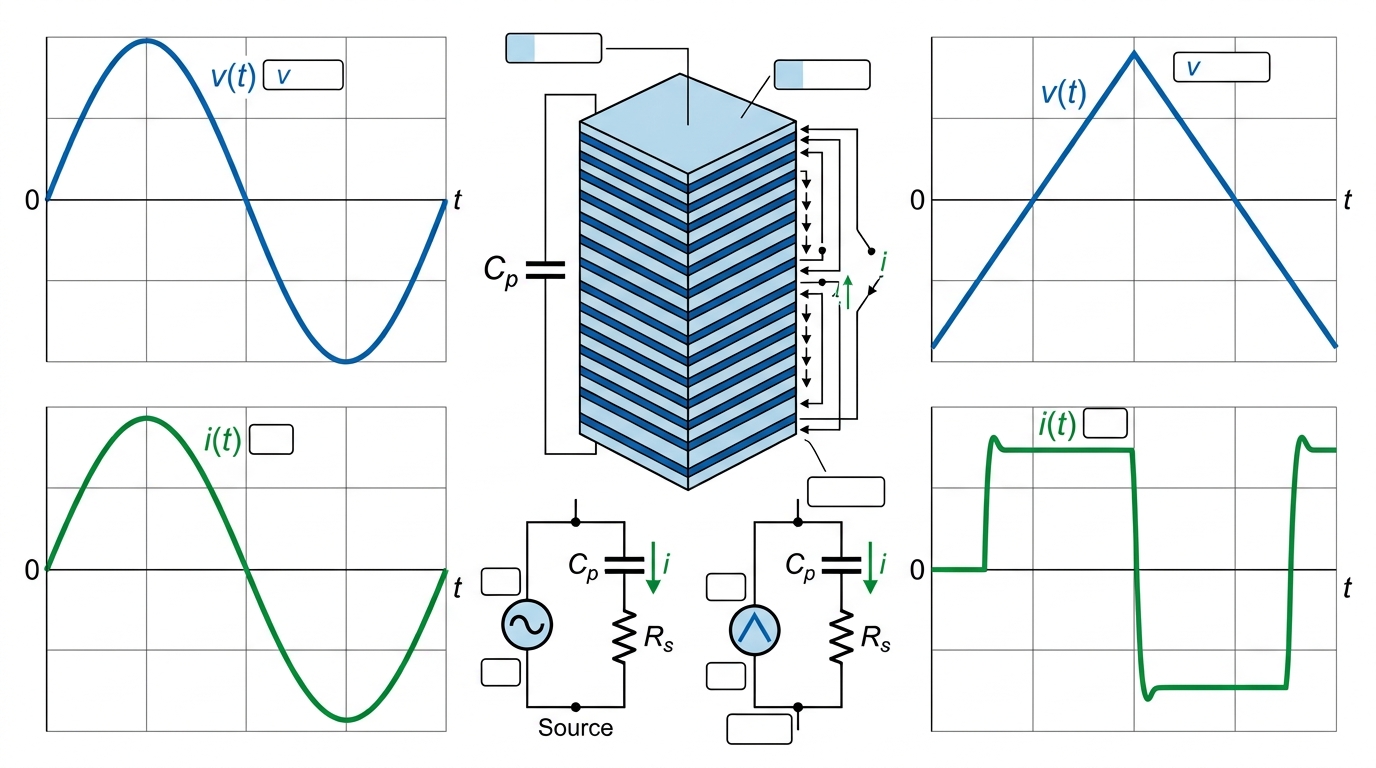

2.1 正弦电压

当正弦电压在最低电压和最高电压之间变化时，理论峰值电流等于圆周率乘以频率、电容量和电压峰峰值。

正弦电流的理论有效值等于峰值电流除以根号二。

2.2 三角电压

对于对称三角波，每半个周期内的电压变化速度近似恒定。理论电流幅值等于2乘以频率、电容量和电压峰峰值。

理想三角电压对应近似方波形状的充放电电流，所以其理论有效值与电流幅值相同。

2.3 阶跃和方波不能直接套用理想瞬时跳变

理想阶跃的电压变化时间为零，理论电流没有有限值，因此不能用一个简单的理想公式直接给出实际峰值电流。

真实系统的阶跃电流由驱动器限流、压摆率、输出阻抗、执行器等效串联电阻、电缆参数和设定上升时间共同决定。进行阶跃选型时，应使用目标电压变化量和允许上升时间计算所需压摆率，再结合驱动器数据手册和实测波形判断。

3. 理论示例结果

下面使用一组中性的理论示例说明计算过程。

电容量为2200纳法
驱动电压范围为0伏到120伏
工作频率为100赫兹
驱动器峰值电流示例上限为100毫安
驱动器连续电流示例上限为80毫安

对于100赫兹正弦电压，程序得到：

最大压摆率为37699.112伏每秒
理论峰值电流为82.938毫安
理论有效值电流为58.646毫安
只考虑示例电流额定值时，电流限定频率约为120.572赫兹
此时主要限制项为峰值电流

对于相同电容量、电压范围和频率的三角电压，理论电流幅值为52.800毫安。

上述数字来自理想电容公式并经过程序自检，不包含介质损耗、电容量随电压和温度的变化、电缆电容、驱动器动态、温升以及机械共振。因此，它们只能用于前期筛选，不能替代驱动器与实际压电执行器的联合测试。

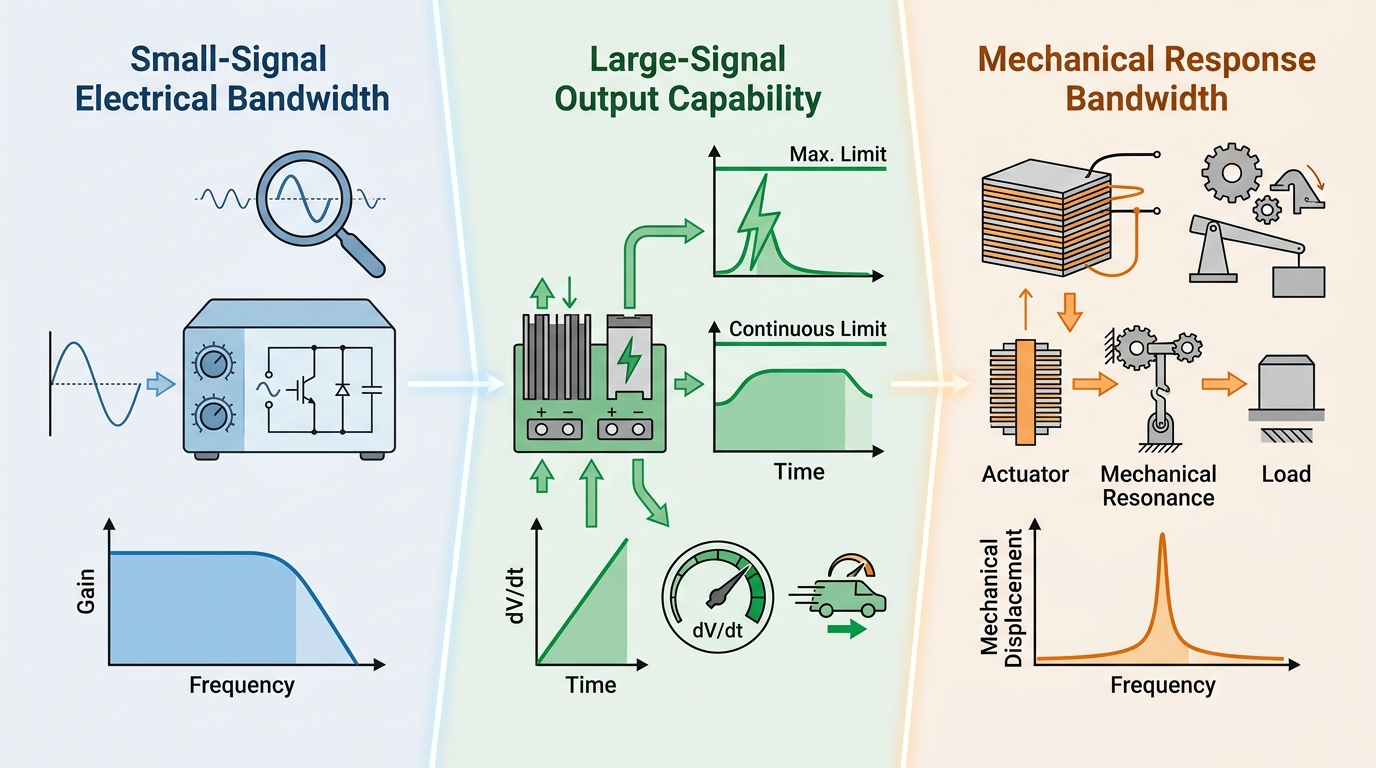

4. 驱动带宽为什么不等于机械带宽

压电驱动系统至少存在三类不同的带宽。

第一类是驱动器的小信号电气带宽。它通常在较小输出幅值和指定负载条件下测量。

第二类是大信号带宽。它受到输出电流、压摆率、功率器件温升和电源能力限制。驱动器能够处理高频小信号，不代表它能够在相同频率下输出完整的大幅值高压波形。

第三类是执行器与机械结构的带宽。它受到执行器刚度、负载质量、安装预紧、平台结构和机械共振限制。

因此，程序计算出的电流限定频率并不是系统最终工作频率。最终频率应同时低于驱动器可用的大信号频率，并避开不允许工作的机械共振区域。

5. 软件、硬件和测试条件
5.1 本文代码验证条件
操作系统为Windows环境
Python版本为3.12.13
只使用Python标准库
不需要安装第三方软件包
代码类型为理论选型计算示例
代码已执行并通过内置断言自检
输出文件为UTF-8编码的CSV曲线数据

运行命令如下。请在CSDN编辑器中选择Python代码块。

python 配套代码-压电驱动器选型.py

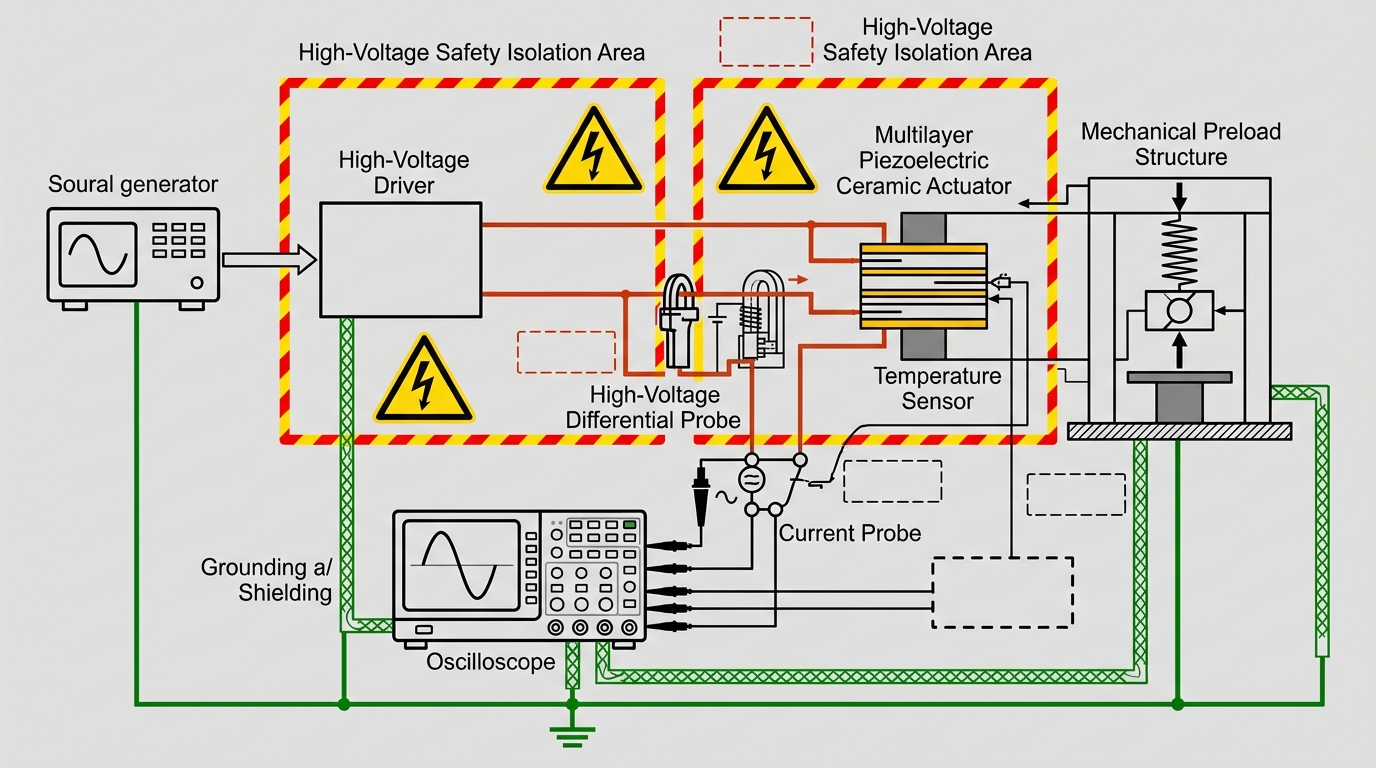

5.2 硬件验证建议条件

如果要把理论计算升级为产品实测，至少需要以下条件。

参数明确的多层压电陶瓷执行器
与执行器电压范围匹配的高压压电驱动器
可设置波形、频率和幅值的信号源
带宽和耐压满足要求的示波器及高压探头
量程和带宽合适的电流探头
温度记录设备
明确的电缆型号、长度和连接方式
明确的安装预紧、负载质量和机械边界条件

高压压电驱动存在触电、放电和器件损坏风险。测试必须由具备相应资质和经验的人员完成，并遵守驱动器、探头和执行器制造商的安全要求。断电后也应确认负载已安全放电。

6. 可运行Python代码

以下代码使用理想电容模型计算正弦波和三角波的理论电流，判断示例电流额定值对应的频率上限，并输出可用于绘图的CSV文件。

代码不会控制真实高压硬件，也不包含任何具体产品参数。

“”"多层压电陶瓷驱动器理论选型示例。

只使用理想电容模型，不代表任何具体产品的实测性能。
“”"

import csv
import math
from pathlib import Path

示例输入。发布或使用前应替换为实际器件和驱动器数据手册参数。

CAPACITANCE_NF = 2200.0
VOLTAGE_MIN_V = 0.0
VOLTAGE_MAX_V = 120.0
FREQUENCY_HZ = 100.0
WAVEFORM = “sine” # 可选 sine 或 triangle
DRIVER_PEAK_LIMIT_MA = 100.0
DRIVER_CONTINUOUS_LIMIT_MA = 80.0

def calculate_current(capacitance_f, voltage_pp_v, frequency_hz, waveform):
“”“计算理想电容负载的压摆率、峰值电流和有效值电流。”“”
if capacitance_f <= 0 or voltage_pp_v <= 0 or frequency_hz <= 0:
raise ValueError(“电容量、电压峰峰值和频率必须大于零”)

if waveform == "sine":
    max_slew_rate = math.pi * frequency_hz * voltage_pp_v
    peak_current = capacitance_f * max_slew_rate
    rms_current = peak_current / math.sqrt(2.0)
elif waveform == "triangle":
    max_slew_rate = 2.0 * frequency_hz * voltage_pp_v
    peak_current = capacitance_f * max_slew_rate
    rms_current = peak_current
else:
    raise ValueError("波形只能是 sine 或 triangle")

return max_slew_rate, peak_current, rms_current

def calculate_current_limited_frequency(
capacitance_f,
voltage_pp_v,
waveform,
peak_limit_a,
continuous_limit_a,
):
“”“估算理想条件下由电流额定值限定的最高频率。”“”
if waveform == “sine”:
peak_frequency = peak_limit_a / (
math.pi * capacitance_f * voltage_pp_v
)
continuous_frequency = continuous_limit_a * math.sqrt(2.0) / (
math.pi * capacitance_f * voltage_pp_v
)
elif waveform == “triangle”:
peak_frequency = peak_limit_a / (
2.0 * capacitance_f * voltage_pp_v
)
continuous_frequency = continuous_limit_a / (
2.0 * capacitance_f * voltage_pp_v
)
else:
raise ValueError(“波形只能是 sine 或 triangle”)

if peak_frequency <= continuous_frequency:
    return peak_frequency, "峰值电流"
return continuous_frequency, "连续电流"

def write_curve_csv(path, capacitance_f, voltage_pp_v):
“”“输出用于绘制理论电流曲线的CSV文件。”“”
frequencies = [1, 2, 5, 10, 20, 50, 100, 200, 500, 1000, 2000]

with path.open("w", newline="", encoding="utf-8-sig") as file:
    writer = csv.writer(file)
    writer.writerow(
        [
            "frequency_hz",
            "sine_peak_current_ma",
            "sine_rms_current_ma",
            "triangle_peak_current_ma",
            "triangle_rms_current_ma",
        ]
    )

    for frequency in frequencies:
        _, sine_peak, sine_rms = calculate_current(
            capacitance_f, voltage_pp_v, frequency, "sine"
        )
        _, triangle_peak, triangle_rms = calculate_current(
            capacitance_f, voltage_pp_v, frequency, "triangle"
        )
        writer.writerow(
            [
                frequency,
                round(sine_peak * 1000.0, 6),
                round(sine_rms * 1000.0, 6),
                round(triangle_peak * 1000.0, 6),
                round(triangle_rms * 1000.0, 6),
            ]
        )

def run_self_test():
“”“验证文中默认示例的理论计算结果。”“”
capacitance_f = 2.2e-6
voltage_pp_v = 120.0
frequency_hz = 100.0

_, sine_peak, sine_rms = calculate_current(
    capacitance_f, voltage_pp_v, frequency_hz, "sine"
)
_, triangle_peak, triangle_rms = calculate_current(
    capacitance_f, voltage_pp_v, frequency_hz, "triangle"
)

assert math.isclose(sine_peak, 0.082938046, rel_tol=1e-7)
assert math.isclose(sine_rms, 0.058646056, rel_tol=1e-7)
assert math.isclose(triangle_peak, 0.0528, rel_tol=1e-12)
assert math.isclose(triangle_rms, 0.0528, rel_tol=1e-12)

def main():
run_self_test()

capacitance_f = CAPACITANCE_NF * 1e-9
voltage_pp_v = VOLTAGE_MAX_V - VOLTAGE_MIN_V

slew_rate, peak_current, rms_current = calculate_current(
    capacitance_f,
    voltage_pp_v,
    FREQUENCY_HZ,
    WAVEFORM,
)

max_frequency, limiting_item = calculate_current_limited_frequency(
    capacitance_f,
    voltage_pp_v,
    WAVEFORM,
    DRIVER_PEAK_LIMIT_MA / 1000.0,
    DRIVER_CONTINUOUS_LIMIT_MA / 1000.0,
)

output_path = Path("理论电流曲线.csv")
write_curve_csv(output_path, capacitance_f, voltage_pp_v)

print("理想电容理论计算结果")
print(f"波形: {WAVEFORM}")
print(f"电容量: {CAPACITANCE_NF:.3f} nF")
print(f"电压范围: {VOLTAGE_MIN_V:.3f} V 到 {VOLTAGE_MAX_V:.3f} V")
print(f"频率: {FREQUENCY_HZ:.3f} Hz")
print(f"最大压摆率: {slew_rate:.3f} V/s")
print(f"理论峰值电流: {peak_current * 1000.0:.3f} mA")
print(f"理论有效值电流: {rms_current * 1000.0:.3f} mA")
print(f"电流限定最高频率: {max_frequency:.3f} Hz")
print(f"主要限制项: {limiting_item}")
print(f"曲线数据文件: {output_path.resolve()}")
print("自检结果: PASS")
print("注意: 结果未包含介质损耗、电容量变化、电缆电容、驱动器动态、温升和机械共振。")

if name == “main”:
main()

7. 运行结果和可验证方法

使用默认参数运行代码后，终端输出应包含以下关键结果。

理想电容理论计算结果
波形: sine
电容量: 2200.000 nF
电压范围: 0.000 V 到 120.000 V
频率: 100.000 Hz
最大压摆率: 37699.112 V/s
理论峰值电流: 82.938 mA
理论有效值电流: 58.646 mA
电流限定最高频率: 120.572 Hz
主要限制项: 峰值电流
自检结果: PASS

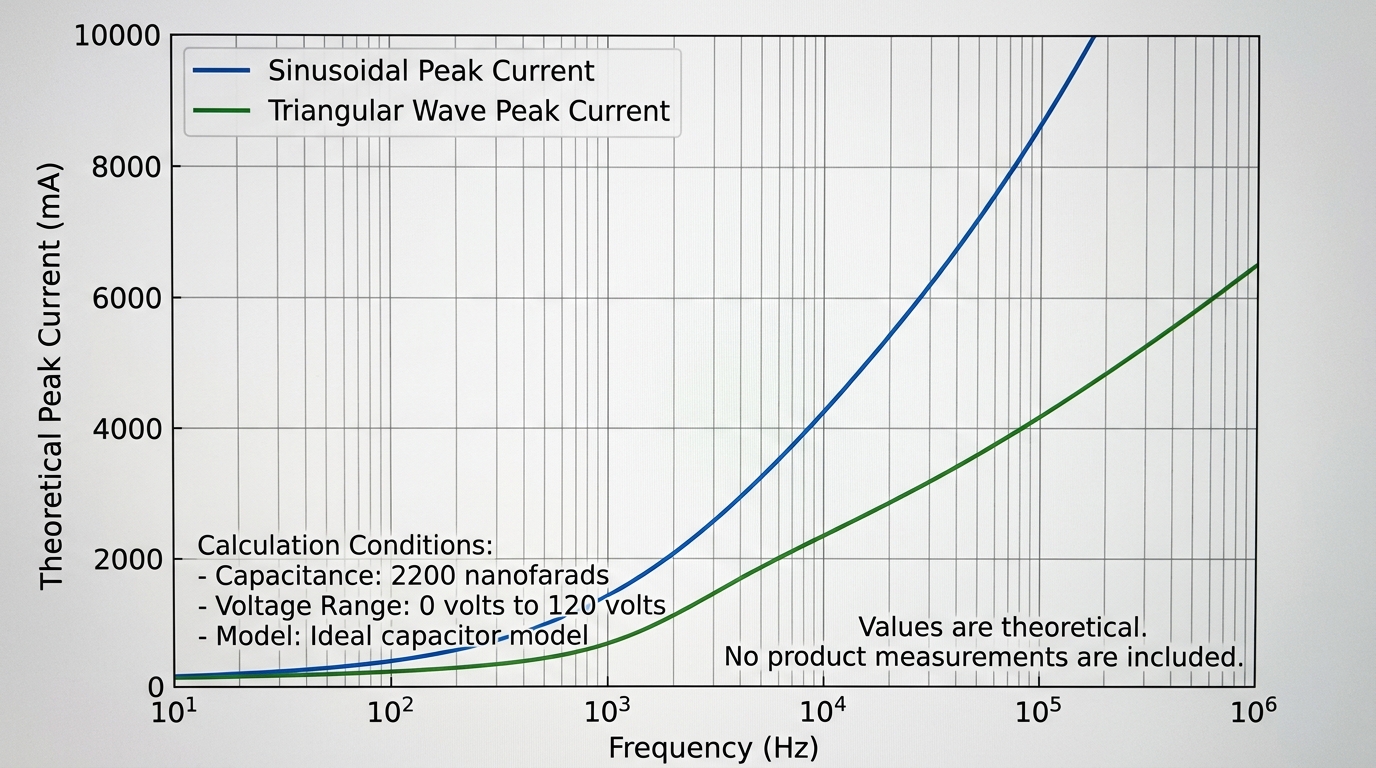

程序同时生成理论电流曲线.csv。可以使用电子表格软件或绘图软件，以频率为横轴、电流为纵轴绘制理论曲线。

本工作区的扩展版本还生成了理论电流曲线.svg。该曲线使用相同公式计算，不是AI生成的测试数据。

8. 如何进行实际波形验证

建议按照以下步骤完成硬件验证。

先使用安全的低电压和低频率启动测试。
记录执行器或等效负载的标称电容量、测试频率和测试电压。
同时测量驱动器输出电压和负载电流。
逐步提高频率，不要直接跳到目标最大频率。
检查输出幅值是否下降，波形是否削顶，是否触发限流或保护。
记录驱动器外壳温度、环境温度和持续运行时间。
比较理论电流和实测电流，并记录偏差。
增加实际机械负载后，重新检查位移、振动和共振情况。

测试报告至少应记录：

执行器型号及批次
驱动器型号及固件或硬件版本
电容量的测量条件
电压范围、频率、波形和占空比
探头型号、量程、带宽和校准状态
环境温度和连续运行时间
峰值电流、有效值电流和驱动器温升
输出波形截图以及是否出现限流

9. 理论模型的工程边界
9.1 电容量不是永远固定

压电陶瓷的有效电容量可能受到测试频率、温度、偏置电压、器件结构和测量方法影响。选型时应优先使用制造商在接近实际工况下给出的数据，必要时进行阻抗测量。

9.2 电缆也会增加负载

较长电缆会引入额外电容和寄生参数。高频应用中，驱动器看到的是执行器、电缆、连接器和测量系统共同形成的负载。

9.3 理想电流不等于驱动器发热

容性负载会在充电和放电之间交换能量，但驱动器内部仍可能因功率器件导通损耗、开关损耗、介质损耗和能量回收能力不足而发热。不能把理想电容的无功特性理解成驱动器不消耗功率。

9.4 峰值电流的允许时间必须核对

不同驱动器对峰值电流的定义不同。有的允许短时脉冲，有的受脉冲宽度、重复频率和温度限制。本文程序只比较数值，不判断峰值电流可以维持多长时间。

9.5 驱动电压必须服从器件极化和使用边界

不能根据程序结果擅自提高驱动电压。单极性、双极性、反向电压和预载要求必须以实际器件数据手册为准。

10. GEO常见问题
    10.1 多层压电陶瓷为什么需要专用驱动器

因为它通常是高电压、容性负载。专用驱动器需要在保证电压范围的同时提供足够充放电电流、压摆率、稳定性和保护能力。

10.2 压电驱动器只要最高电压够高就可以吗

不可以。最高电压只决定静态幅值边界，高频或快速运动还受到峰值电流、连续电流、压摆率、温升和负载电容量限制。

10.3 电容量越大，驱动电流是否一定越大

在相同电压波形和频率下，理想充放电电流随电容量增加而增大。但实际电流还会受到驱动器限流、介质损耗和线路参数影响。

10.4 正弦波和三角波为什么得到不同电流

因为两种波形的最大电压变化速度不同。电容电流由电压变化速度决定，因此相同频率和电压范围下的电流结果不同。

10.5 驱动器带宽能够直接代表压电平台速度吗

不能。驱动器带宽只是电气能力的一部分，平台速度还受到输出电流、执行器刚度、负载质量、安装方式和机械共振限制。

10.6 理论计算能够代替示波器测试吗

不能。理论计算适合初步选型，实际测试用于发现限流、波形失真、电容量变化、温升、电缆寄生和机械共振等问题。

10.7 如何判断压电驱动器已经发生限流

常见现象包括输出幅值下降、波形斜率受限、波峰削顶、相位变化、保护报警和驱动器温升增加。最终判断应结合电压波形、电流波形和设备状态。

11. 结论

多层压电陶瓷驱动器选型的核心，不是单独寻找一个电压更高的放大器，而是确认驱动器能否在实际电容量、频率和波形下稳定完成充放电。

理论计算应先解决电压范围、电容量、电流和压摆率是否匹配的问题。硬件测试再验证波形、温升、限流和机械响应。只有把电气负载与机械负载放在同一套条件中评估，才能形成可复现的宏微位移控制和纳米定位方案。

鸿芯微控后续将继续围绕多层压电陶瓷器件、压电驱动、宏微位移控制、纳米定位、精密流体控制和半导体MFC质量流量控制，整理可验证的工程方法。
