一文看懂：LFM 脉冲雷达六类典型干扰的仿真与对抗分析

本文基于复基带 LFM（线性调频）脉冲雷达体制，系统介绍六类典型雷达干扰的数学模型、仿真实现与距离-多普勒（RD）效果分析。文章力求用清晰的理论公式与仿真结果，帮助读者建立起对雷达干扰机制的直观理解。
原文链接

---

1. 引言

现代雷达面临的电磁环境日益复杂，各类有意干扰严重威胁雷达的目标检测性能。干扰信号可大致分为两大类——压制干扰（通过大功率噪声淹没真实目标回波）和欺骗干扰（产生虚假目标，诱导雷达做出错误判决）。

本文以 LFM 脉冲雷达 为对象，构建了以下六类典型干扰的复基带仿真模型：

序号	干扰类型	分类	核心原理
1	噪声调幅干扰（AM Noise）	压制干扰	带限噪声调制载波幅度
2	噪声调频干扰（FM Noise）	压制干扰	带限噪声积分形成随机相位
3	梳状谱干扰（Comb Spectrum）	欺骗干扰	等间隔频移产生距离向多假目标
4	移频转发干扰（Frequency Shift）	欺骗干扰	快时间+慢时间频移同步欺骗
5	间歇采样转发干扰（ISRJ）	欺骗干扰	周期门控采样+相干转发
6	余弦调相干扰（Cosine Phase）	欺骗干扰	余弦相位调制产生贝塞尔边带

同时，本文仿真构建了 无干扰基线（baseline） 场景作为对照。所有仿真在统一配置下运行，便于横向比较各类干扰的压制/欺骗效果。

---

2. 雷达系统与信号模型

2.1 LFM 发射信号

发射波形采用复基带形式的线性调频脉冲信号。对于单个脉冲，其时域表达式为：

$$s(t)=\text{rect}\left(\frac{t}{T_p}\right)\cdot \exp \left[j\pi K{\left(t-\frac{T_p}{2}\right)}^2\right]$$

其中：

• $T_p$ —— 脉冲宽度（默认 $10\mu \text{s}$）
• $B$ —— LFM 信号带宽（默认 $10\text{MHz}$）
• $K$ —— 调频斜率，满足：

$$K=\frac{B}{T_p}$$

• $\text{rect}(\cdot )$ —— 矩形窗函数，在区间 $[0,T_p]$ 内取值为 $1$，否则为 $0$

2.2 点目标回波模型

目标回波采用窄带-停跳（Stop-and-Hop）模型。假设点目标位于距离 $R$、径向速度为 $v$，则第 $p$ 个脉冲快时间 $t$ 处的回波为：

$$x_{\text{target}}(p,t)=A\cdot s(t-\tau )\cdot \exp \left[j\cdot 2\pi f_d\left(t+\frac{p}{\text{PRF}}\right)\right]$$

其中时延 $\tau$ 和多普勒频率 $f_d$ 分别为：

$$\tau =\frac{2R}{c},f_d=\frac{2v}{\lambda }$$

其中 $c=3\times 10^8\text{m/s}$ 为光速，$\lambda =c/f_c$ 为雷达工作波长（默认 $f_c=10\text{GHz}$，对应 $\lambda \approx 3\text{cm}$）。

2.3 接收信号合成

接收信号由目标回波、干扰信号和接收机噪声三部分叠加构成：

$$x_{\text{receive}}(p,t)=x_{\text{target}}(p,t)+x_{\text{jammer}}(p,t)+w(p,t)$$

其中 $w(p,t)$ 为复加性高斯白噪声（AWGN），其功率由输入信噪比 ${\text{SNR}}_{\text{dB}}$ 确定：

$${\sigma }_w^2=\frac{A^2}{10^{{\text{SNR}}_{\text{dB}}/10}}$$

2.4 距离-多普勒二维信号处理

信号处理流程分为两步：

第一步：匹配滤波（距离压缩）

对每个脉冲，用发射波形的共轭反转作为匹配滤波器进行卷积：

$$y(p,t)=x_{\text{receive}}(p,t)\ast h_{\text{MF}}(t),h_{\text{MF}}(t)=s^{\ast }(-t)$$

LFM 信号匹配滤波后输出近似为 $\text{sinc}$ 函数，其距离分辨率约为：

$$\Delta R\approx \frac{c}{2B}$$

默认带宽 $10\text{MHz}$ 下，距离分辨率约 $15\text{m}$。

第二步：慢时间 FFT（多普勒处理）

对距离压缩后的数据沿脉冲维（慢时间）加窗并做 FFT，得到距离-多普勒（RD）二维结果：

Z ( R , f d ) = F 慢时间 { y ( p , R ) ⋅ w Doppler ( p ) } Z(R, f_d) = \mathcal{F}_{\text{慢时间}}\left\{ y(p, R) \cdot w_{\text{Doppler}}(p) \right\} Z(R,fd​)=F慢时间​{y(p,R)⋅wDoppler​(p)}

速度轴由多普勒频率换算得到：

$$v=\frac{\lambda \cdot f_d}{2}$$

默认参数下，最大不模糊距离约 $30\text{km}$，最大不模糊速度约 $\pm 37.5\text{m/s}$。

---

3. 仿真配置参数一览

为便于读者重现，以下列出本文的主要仿真参数：

参数	符号	取值
雷达载频	$f_c$	$10\text{GHz}$
LFM 带宽	$B$	$10\text{MHz}$
脉冲宽度	$T_p$	$10\mu \text{s}$
采样率	$f_s$	$20\text{MHz}$
脉冲重复频率	$\text{PRF}$	$5\text{kHz}$
相干脉冲数	$N$	$64$
目标距离	$R$	$8\text{km}$
目标速度	$v$	$15\text{m/s}$
输入信噪比	$\text{SNR}$	$20\text{dB}$
距离窗	—	Blackman-Harris
多普勒窗	—	Blackman-Harris

---

4. 六类干扰信号的理论模型与公式详解

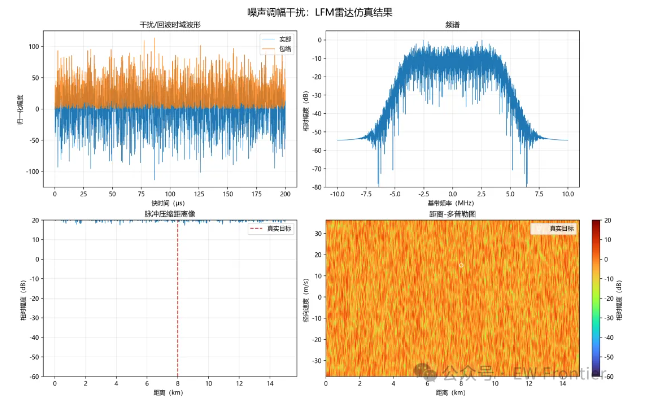

4.1 噪声调幅干扰（AM Noise）

原理： 利用带限高斯噪声调制载波幅度，使干扰能量在距离和多普勒两维扩展，形成压制性噪声背景。

信号模型：

$$j_{\text{AM}}(p,t)=A_{\text{JSR}}\cdot \left[L+m\cdot n_B(p,t)\right]\cdot \exp \left[j\cdot 2\pi f_0\left(t+\frac{p}{\text{PRF}}\right)\right]$$

其中各参数含义如下：

• $n_B(p,t)$ —— 带限高斯噪声，由白噪声经低通滤波器生成，带宽默认 $8\text{MHz}$
• $m$ —— 调幅深度调制指数，控制噪声调制强度，默认 $1.0$
• $L$ —— 残余载波泄漏，默认 $0.0$（即采用抑制载波模型，纯噪声调制）
• $f_0$ —— 载波频偏，默认 $0\text{Hz}$（对准雷达中心频率）
• $A_{\text{JSR}}$ —— 干扰幅度缩放因子，满足 ${\text{JSR}}_{\text{dB}}=30\text{dB}$

理论分析：

噪声调幅干扰的特点在于其频谱形状由调制噪声的带宽决定。6 阶巴特沃斯低通滤波使带外衰减较陡，干扰能量集中在设定带宽内。抑制载波（$L=0$）时，干扰信号的包络为噪声的绝对值（经整流），频谱在载波附近呈双边带形式。

匹配滤波后，因噪声的宽带特性，干扰能量分布在距离向的每一段和多普勒向的全部相干窗内，表现为 RD 图中整体噪声底抬升。$\text{JSR}=30\text{dB}$ 的配置下，噪声调幅干扰足以淹没真实目标峰值。

默认效果：

• 目标被深入噪声中，无法从 RD 图中辨识
• 全局峰值坐标不再对应真实目标位置
• 实测噪声底（rd_floor_db）显著抬高

---

4.2 噪声调频干扰（FM Noise）

原理： 先由带限噪声积分获得随机相位，再通过复指数映射生成恒包络干扰信号。因相位变化率（瞬时频率）受噪声驱动，频谱在频偏范围内扩展。

信号模型：

$$\begin{array}{rl}{j}_{\text{FM}}(p,t)& =A_{\text{JSR}}\cdot \exp \left[j\cdot \varphi (p,t)\right]\\ \varphi (p,t)& =2\pi f_0\left(t+\frac{p}{\text{PRF}}\right)+2\pi \Delta f\cdot {\int }_0^t{n}_B(\tau )d\tau \end{array}$$

其中：

• $n_B(t)$ —— 窄带低频噪声，带宽默认 $200\text{kHz}$，控制调频速率
• $\Delta f$ —— RMS 频偏尺度，默认 $4\text{MHz}$，决定频谱扩展宽度
• $f_0$ —— 载波频偏，默认 $0\text{Hz}$
• 积分操作 $\int n_B(\tau )d\tau$ 在离散域通过累积和实现

理论分析：

噪声调频信号具有恒包络特性（$|j_{\text{FM}}|=A_{\text{JSR}}$），即 PAPR 为 $1$（$0\text{dB}$），因而功率放大器在峰值不受限时可以持续输出满功率。

从相位噪声角度理解：瞬时频率 $f(t)=\frac{1}{2\pi }\frac{d\varphi }{dt}=f_0+\Delta f\cdot n_B(t)$，瞬时频率的功率谱密度由 $n_B(t)$ 的频谱决定。由于低频噪声的频谱集中在 $200\text{kHz}$ 以内，瞬时频率在 $\pm 4\text{MHz}$ 范围内的变化相对平缓，调频信号频谱呈近似的钟形扩展，边带衰减较慢。

匹配滤波后：FM 干扰在 RD 图上的表现为整体的噪声底抬升，但由于默认 $\text{JSR}=20\text{dB}$ 且频谱有一定集中度，压制效果通常略逊于同功率的噪声调幅干扰。

---

4.3 梳状谱干扰（Comb Spectrum）

原理： 截获敌方 LFM 脉冲后，生成 $N$ 个等间隔频移的相干转发副本，经匹配滤波后映射为距离向等间隔的假目标阵列。

信号模型：

$$\begin{array}{rl}{j}_{\text{comb}}(p,t)& =\frac{A_{\text{JSR}}}{\sqrt{N}}\sum _{k=0}^{N-1}\left[s(t-{\tau }_0-{\tau }_R)\cdot \exp \left(j\cdot \left(2\pi f_k(t-{\tau }_0-{\tau }_R)+{\varphi }_k\right)\right)\right]\\ & \times \exp \left[j\cdot 2\pi (f_d+f_{d,\text{shift}})\frac{p}{\text{PRF}}\right]\\ f_k& =\left(k-\frac{N-1}{2}\right)\cdot \Delta f+f_{\text{center}}\end{array}$$

参数说明：

• $N$ —— 频移副本数量（tone_count），默认 $17$
• $\Delta f$ —— 相邻频移间隔，默认 $500\text{kHz}$
• $f_{\text{center}}$ —— 整组中心频偏，默认 $0\text{Hz}$
• ${\tau }_R$ —— 转发附加延迟，默认 $10\mu \text{s}$
• ${\varphi }_k$ —— 第 $k$ 个副本的初相，由 phase_mode 决定：
  • coherent：${\varphi }_k=0$（同相叠加，假目标峰最锐利）
  • random：${\varphi }_k$ 为固定随机相位
• 因子 $1/\sqrt{N}$ —— 功率归一化，保证 $N$ 个假目标总功率与 $\text{JSR}$ 一致
• $f_{d,\text{shift}}$ —— 共用慢时间多普勒偏移，默认 $0$，使所有假目标在同一速度线上

核心机制——距离-频率耦合：

LFM 信号的一个显著特性是频移-距离耦合。对 LFM 回波施加 $\Delta f$ 的频移，匹配滤波后峰值在距离向上产生偏移：

$$\boxed{\Delta R\approx \frac{c\cdot \Delta f}{2K}}$$

其中 $K=B/T_p=10^7/10^{-5}=10^{12}\text{Hz/s}$ 为调频斜率。

以默认 $\Delta f=500\text{kHz}$ 代入：

$$\Delta R\approx \frac{3\times 10^8\times 5\times 10^5}{2\times 10^{12}}\approx 74.95\text{m}$$

因此 $17$ 个频移副本经匹配滤波后，在距离向上呈现 $17$ 个等间隔假目标，间距约 $74.95\text{m}$，总跨度约 $1.2\text{km}$。

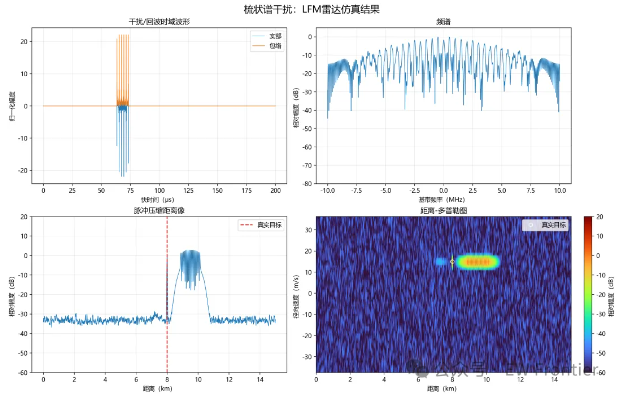

距离-多普勒二维效果：

• 所有假目标共享同一个慢时间多普勒相位，排布在同一条速度线上
• 使用 coherent 模式时，各假目标的距离峰形清晰、旁瓣规整
• 转发延迟 ${\tau }_R=10\mu \text{s}$ 将整组假目标整体后移约 $1.5\text{km}$

![> ⚠️ 插图位 2： 请在下方插入梳状谱干扰 RD 二维图（outputs/comb_spectrum/range_doppler_2d.png）

⚠️ 插图位 3： 请在下方插入梳状谱干扰 RD 放大图（outputs/comb_spectrum/range_doppler_zoom.png）](https://i-blog.csdnimg.cn/direct/dbc5b3e82f4b4f9889046962c9269fc5.png)

---

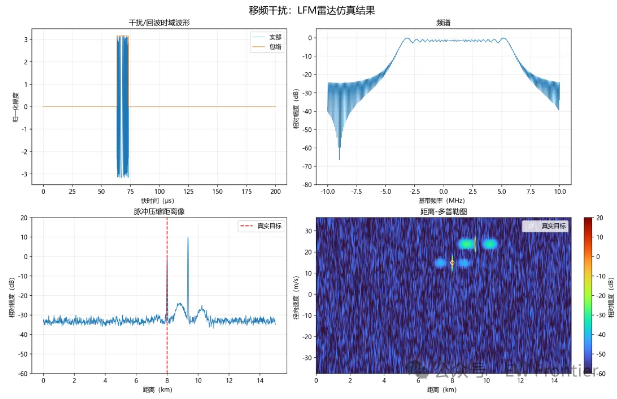

4.4 移频转发干扰（Frequency Shift）

原理： 生成一个延迟的相干 LFM 副本，同时叠加快时间频移（改变距离）和慢时间频移（改变速度），产生一个在距离-速度二维都被搬移的单个强假目标。

信号模型：

$$\begin{array}{rl}{j}_{\text{FS}}(p,t)& =A_{\text{JSR}}\cdot s(t-{\tau }_0-{\tau }_R)\\ & \times \exp \left[j\cdot 2\pi \Delta f_{\text{fast}}(t-{\tau }_0-{\tau }_R)\right]\\ & \times \exp \left[j\cdot 2\pi (f_d+\Delta f_{d,\text{slow}})\frac{p}{\text{PRF}}\right]\end{array}$$

参数说明：

• ${\tau }_R$ —— 转发延迟，默认 $10\mu \text{s}$，决定假目标基础距离
• $\Delta f_{\text{fast}}$ —— 脉内快时间频移，默认 $1\text{MHz}$，借助距离-频率耦合改变假目标距离
• $\Delta f_{d,\text{slow}}$ —— 脉间慢时间多普勒频移，默认 $600\text{Hz}$，改变假目标速度

距离和速度偏移分析：

距离偏移（由快时间频移引起）：

$$\boxed{\Delta R_{\text{FS}}\approx \frac{c\cdot \Delta f_{\text{fast}}}{2K}}$$

代入默认值 $\Delta f_{\text{fast}}=1\text{MHz}$：

$$\Delta R_{\text{FS}}\approx \frac{3\times 10^8\times 1\times 10^6}{2\times 10^{12}}\approx 150\text{m}$$

速度偏移（由慢时间频移引起）：

$$\boxed{\Delta v_{\text{FS}}\approx \frac{\lambda \cdot \Delta f_{d,\text{slow}}}{2}}$$

代入 $\lambda =0.03\text{m}$，$\Delta f_{d,\text{slow}}=600\text{Hz}$：

$$\Delta v_{\text{FS}}\approx \frac{0.03\times 600}{2}\approx 9\text{m/s}$$

因此，假目标出现在距离 $R+\Delta R_{\text{FS}}$、速度 $v+\Delta v_{\text{FS}}$ 的位置，即约 $8.15\text{km}$、$24\text{m/s}$ 处形成单个强假目标。仿真结果中全局峰值落在该假目标位置，验证了这一理论分析。

---

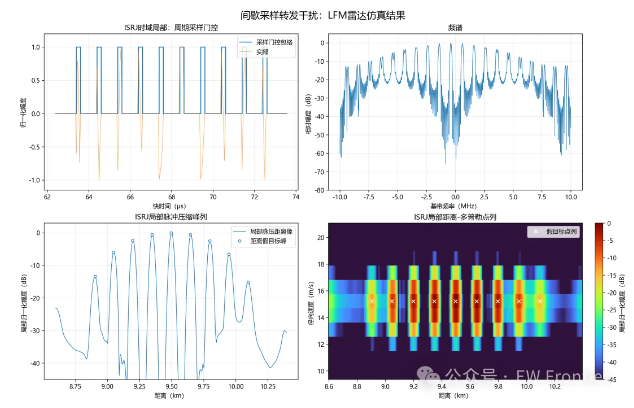

4.5 间歇采样转发干扰（ISRJ）

原理： 干扰机以固定周期对截获的 LFM 脉冲进行开关门控采样（间歇采样），将截取到的脉冲片段相干转发，可选多次重复。经匹配滤波后，周期性采样结构在距离向产生多个假目标。

信号模型：

$$\begin{array}{rl}g(t)& =\{\begin{array}{ll}1,& t\mathrm{mod}{T}_s<T_w\\ 0,& \text{otherwise}\end{array}\\ j_{\text{ISRJ}}(p,t)& =\frac{A_{\text{JSR}}}{\sqrt{M}}\sum _{m=0}^{M-1}\left[s\left(t-{\tau }_0-{\tau }_R-m\Delta \tau \right)\cdot g\left(t-{\tau }_0-{\tau }_R-m\Delta \tau \right)\right]\\ & \times \exp \left[j\cdot 2\pi (f_d+f_{d,\text{shift}})\frac{p}{\text{PRF}}\right]\end{array}$$

参数说明：

• $T_s$ —— 采样周期（sampling_period_s），默认 $1\mu \text{s}$
• $T_w$ —— 采样切片宽度（slice_width_s），默认 $0.2\mu \text{s}$，占空比 $20\%$
• $M$ —— 重复转发次数（repeat_count），默认 $1$（直接转发）
• $\Delta \tau$ —— 相邻重复副本的转发间隔，当 $M>1$ 时启用
• ${\tau }_R$ —— 转发延迟，默认 $10\mu \text{s}$
• $1/\sqrt{M}$ —— 功率归一化因子

频谱与假目标间距分析：

采样函数 $g(t)$ 为周期 $T_s$、占空比 $T_w/T_s$ 的矩形脉冲串，其傅里叶级数包含频率为 $n/T_s$ 的各次谐波。$g(t)$ 与 LFM 脉冲 $s(t)$ 相乘后，在频域等效为 LFM 频谱与周期谐波的卷积，经匹配滤波后在距离维呈现梳状结构。

假目标的理论间距近似为：

$$\boxed{\Delta R_{\text{ISRJ}}\approx \frac{c}{2K\cdot T_s}}$$

代入默认值 $T_s=1\mu \text{s}$、$K=10^{12}\text{Hz/s}$：

$$\Delta R_{\text{ISRJ}}\approx \frac{3\times 10^8}{2\times 10^{12}\times 10^{-6}}\approx 149.9\text{m}$$

各假目标幅度由采样占空比和转发参数共同决定。默认占空比 $20\%$ 使主瓣能量约损失 $14\text{dB}$，但假目标间距清晰可辨。

ISRJ 的核心特征：

• 采样占空比越小，产生的假目标数量越多、幅度分布越宽
• 增大采样周期 $T_s$ 反而减小假目标间距
• 当 $M>1$ 时，重复转发可填补间隙，增强欺骗密度

---

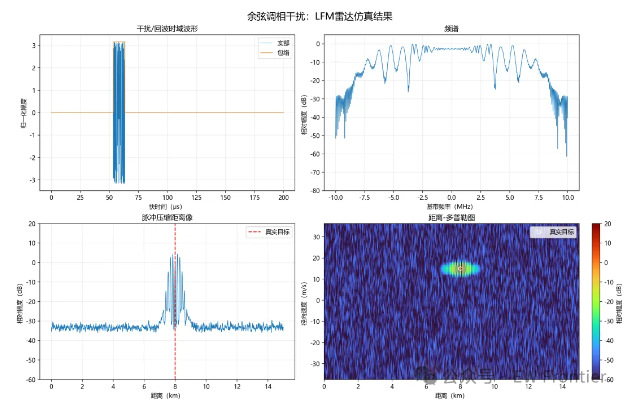

4.6 余弦调相干扰（Cosine Phase）

原理： 对截获的 LFM 脉冲相干转发副本施加余弦相位调制。通过贝塞尔函数展开，调制产生按调制频率等间隔分布的边带假目标，关于真实目标距离对称排列。

信号模型：

$$\begin{array}{rl}{j}_{\text{CP}}(p,t)& =A_{\text{JSR}}\cdot s(t-{\tau }_0-{\tau }_R)\\ & \times \exp \left[j\cdot \beta \cos \left(2\pi f_m(t-{\tau }_0-{\tau }_R)+{\varphi }_0\right)\right]\\ & \times \exp \left[j\cdot 2\pi f_d\frac{p}{\text{PRF}}\right]\end{array}$$

参数说明：

• $\beta$ —— 相位调制指数（modulation_index_rad），默认 $2.4\text{rad}$
• $f_m$ —— 调制频率（modulation_frequency_hz），默认 $1\text{MHz}$
• ${\varphi }_0$ —— 调制初相，默认 $0$
• ${\tau }_R$ —— 转发延迟，默认 $0\mu \text{s}$（对称于真实目标）

贝塞尔展开与边带结构：

利用贝塞尔函数的雅可比-安格尔展开：

$$\boxed{\exp \left[j\beta \cos (2\pi f_{m}t)\right]=\sum _{n=-\infty }^{\infty }{j}^n{J}_n(\beta )\cdot \exp \left(j\cdot 2\pi n{f}_{m}t\right)}$$

其中 $J_n(\beta )$ 为第一类 $n$ 阶贝塞尔函数。这一展开的关键意义在于：

1. 余弦调相后，信号等价于无穷多个按 $f_m$ 间隔排列的频移副本，各阶幅度为 $|J_n(\beta )|$
2. 第 $n$ 阶边带经匹配滤波后在距离维产生偏移：

$$\boxed{\Delta R_n\approx \frac{c\cdot n\cdot f_m}{2K}}$$

代入 $f_m=1\text{MHz}$、$K=10^{12}\text{Hz/s}$：

$$\Delta R_1\approx \frac{3\times 10^8\times 1\times 10^6}{2\times 10^{12}}\approx 149.9\text{m}$$

$\beta =2.4$ 的特例分析：

贝塞尔函数 $J_0(\beta )$ 的第一个零点出现在 $\beta \approx 2.4048$。本文默认 $\beta =2.4$ 恰好接近该零点，因此 $J_0(2.4)\approx 0$，即第 $0$ 阶（中心）干扰被抑制。

各阶贝塞尔幅度（近似值）：

$$\begin{array}{rl}|J_0(2.4)|& \approx 0.00\text{（被抑制）}\\ |J_{\pm 1}(2.4)|& \approx 0.52\text{（最强边带）}\\ |J_{\pm 2}(2.4)|& \approx 0.43\\ |J_{\pm 3}(2.4)|& \approx 0.20\\ |J_{\pm 4}(2.4)|& \approx 0.06\text{（可忽略）}\end{array}$$

因此 RD 图中主要显示距离向 ±1、±2、±3 阶共 6 个明显的假目标点，关于真实目标距离位置对称分布，间距均为 $149.9\text{m}$。

与梳状谱干扰的区别：

• 梳状谱的 $N$ 个副本为人工直接合成，$N$ 是有限且可选的
• 余弦调相的边带在理论上是无穷阶，实际可观测阶数由 $\beta$ 决定
• 余弦调相是连续调制产生的物理效应，而梳状谱是参数化的分频合成

---

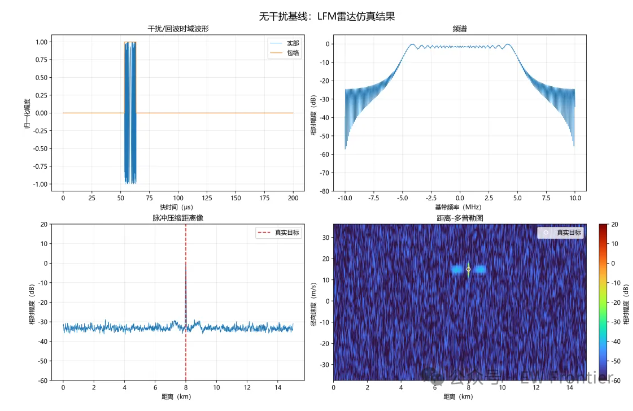

5. 基线对照：无干扰场景

为评估各类干扰的效果，首先需要建立无干扰基线。在仅有目标回波 $+$ 接收机噪声的条件下：

• 目标清晰可见，全局峰值位置 $\approx (8\text{km},15\text{m/s})$
• 距离-多普勒图中的峰值旁瓣比（PSLR）由匹配滤波的加窗效果决定
• 采用 Blackman-Harris 窗可获得约 $-60\text{dB}$ 以上的噪声底

---

6. 仿真结果与数值指标对比

下表汇总了各场景的关键数值指标。所有数据基于统一配置生成，具有直接可比性：

场景	JSR (dB)	全局峰值距离 (m)	全局峰值速度 (m/s)	目标单元 (dB)	最强假目标 (dB)	PSLR (dB)
baseline	—	7997	15.2	−0.01	−11.1	−11.1
am_noise	30	14143	−28.1	−13.3	+9.7	+23.0
fm_noise	20	7997	15.2	+0.03	−0.79	−0.82
comb_spectrum	15	9421	15.2	+0.001	+2.7	+2.7
frequency_shift	10	9346	23.4	−0.001	+9.3	+9.3
isrj	15	9496	15.2	−0.01	+1.0	+1.0
cosine_phase	10	7847	15.2	+0.06	+4.3	+4.2

指标解读

• target_cell_db：真实目标单元的幅度（以理想目标峰值为参考 0 dB）。负值表示目标被干扰压制，正值表示干扰加强了该位置的能量。
• strongest_false_peak_db：排除真实目标邻域后的最强峰值。正值表示存在比真实目标更强的假目标。
• peak_sidelobe_ratio_db (PSLR)：最强假目标相对于真实目标单元的强度比。正值意味着假目标能量已超过真实目标，雷达将被欺骗。

几点关键发现

1. 噪声调幅干扰（JSR=30 dB）：对目标压制最深（target_cell_db = −13.3 dB），假目标最强（+9.7 dB），全局峰值被干扰信号夺走，目标完全被淹没。

2. 移频转发干扰（JSR=10 dB）：仅 $10\text{dB}$ 的输入干信比就产生了 $+9.3\text{dB}$ 的假目标优势，且全局峰值被搬移至新位置（$9.35\text{km}$，$23.4\text{m/s}$），说明其在 RD 域的距离-速度二维同步欺骗非常高效。

3. 噪声调频干扰（JSR=20 dB）：不如同功率的噪声调幅压制效果明显，原因是恒包络信号经匹配滤波后能量分布相对集中。

4. 梳状谱与 ISRJ：均产生了多个假目标，但假目标幅度适中（$+1\sim +3\text{dB}$），不足以单独压倒真实目标，但多假目标的存在会显著增加雷达虚警概率。

5. 余弦调相干扰（JSR=10 dB）：$\beta =2.4$ 使中心阶被抑制，最强边带为 $\pm 1$ 阶，相对真实目标约 $+4.3\text{dB}$。

---

7. 抗干扰策略探讨（基于仿真启示）

基于上述仿真分析，可以总结出针对不同干扰的对抗思路：

干扰类型	可利用的脆弱性	可能的对抗方法
噪声调幅	恒包络雷达信号与噪声的幅度分布差异	恒虚警（CFAR）检测、脉冲积累增强 SNR
噪声调频	频谱具有特定调制速率	多站组网、波形捷变破坏截获
梳状谱	假目标间距由频移决定且排列规则	特征提取识别、变调频斜率波形
移频转发	快慢频移耦合规律固定	波形分集（不同脉冲不同 $K$）打破距离-多普勒耦合
ISRJ	采样占空比与转发时延的结构化特征	时-频联合分析、认知波形设计
余弦调相	贝塞尔边带幅度受 $\beta$ 控制	利用调制识别技术检测相位规律性

---

8. 总结

本文系统介绍了基于 LFM 脉冲雷达的六类典型干扰的数学模型、物理机理与仿真效果。核心要点包括：

1. 两类压制干扰（AM/FM 噪声）通过宽带噪声分布淹没目标，其中噪声调幅在默认参数下压制效果更强
2. 四类欺骗干扰（梳状谱、移频转发、ISRJ、余弦调相）均利用了 LFM 信号的距离-频率耦合特性，通过频移操作在距离维产生假目标
3. 移频转发干扰兼具快慢时间频移能力，可在 RD 二维实现同步欺骗，是欺骗效率最高的单点假目标产生方式
4. 余弦调相干扰的理论基础是贝塞尔展开，选 $\beta =2.4$ 可实现中心阶抑制，产生对称分布的多假目标

仿真代码开源，参数高度可调。读者可自行修改配置参数，探索不同 $\text{JSR}$、带宽、调制参数下干扰效果的动态变化，亦可在此框架上快速扩展新的干扰模型。

---
