abaqus-012使用Python脚本提取积分点径向应力与位移。

在Abaqus的模拟分析中，获取积分点的径向应力与位移数据对于深入理解模型的力学响应至关重要。借助Python脚本，我们能够高效且准确地实现这一目标。

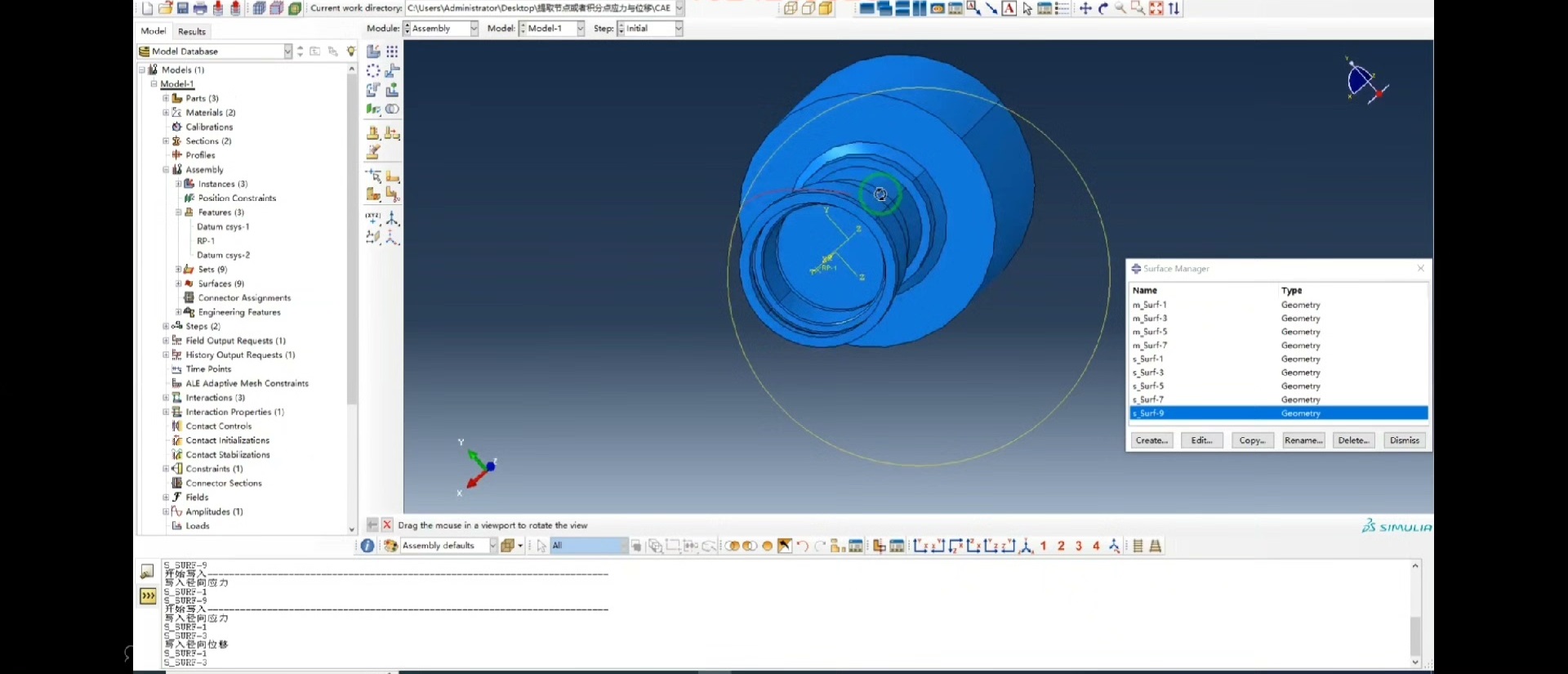

前期准备

首先，确保你已安装好Abaqus以及Python环境，并且熟悉Abaqus的基本建模与分析流程。

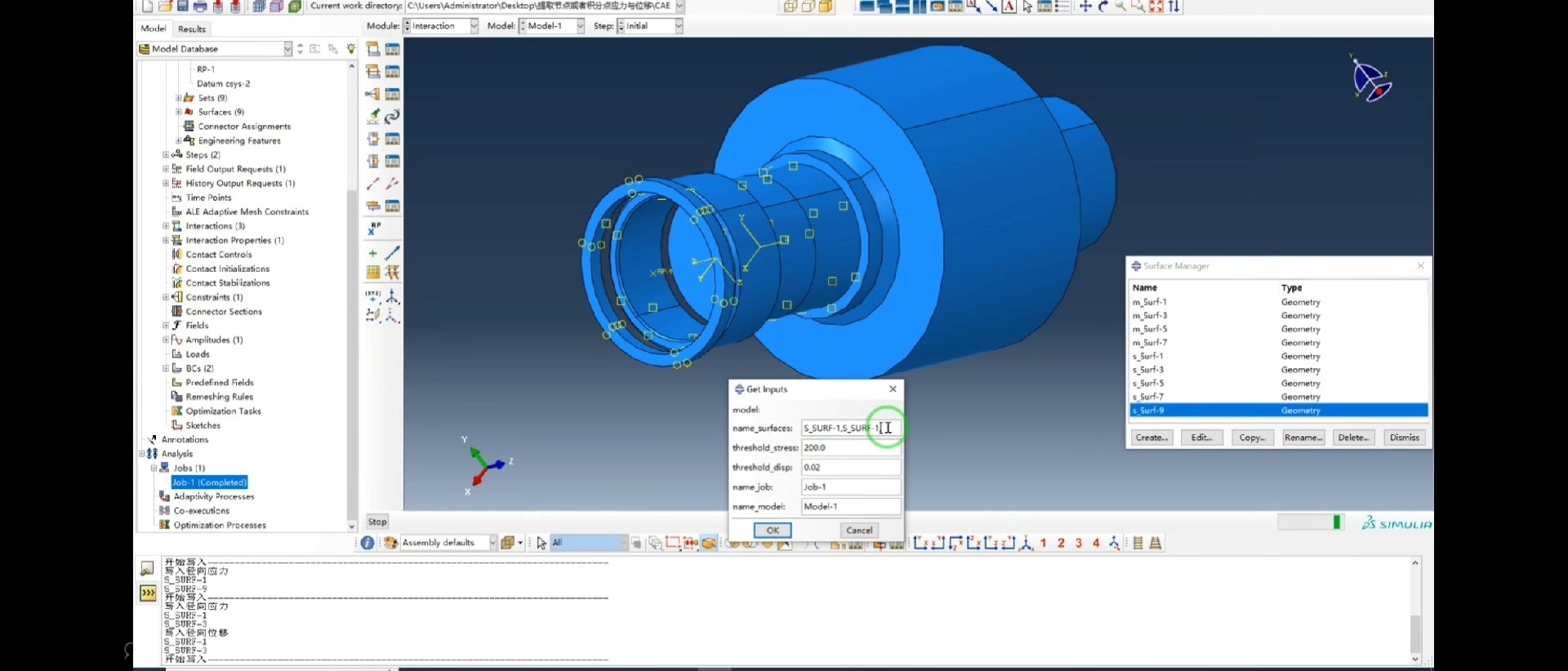

Python脚本实现

以下是一段简单的Python脚本示例，用于提取积分点的径向应力与位移：

from abaqus import *
from abaqusConstants import *
import odbAccess

# 打开ODB文件
odb = odbAccess.openOdb(path='your_odb_file.odb')

# 获取最后一个分析步
step = odb.steps.values()[-1]

# 获取所有帧
frames = step.frames

# 获取第一个实例
instance = odb.rootAssembly.instances.values()[0]

# 遍历每个帧
for frame in frames:
    # 获取位移数据
    uField = frame.fieldOutputs['U']
    # 获取积分点应力数据
    sField = frame.fieldOutputs['S']

    # 遍历每个单元
    for element in instance.elements:
        elementLabel = element.label

        # 获取单元的位移
        uElement = uField.getSubset(region=instance.elements.getElementByLabel(elementLabel))
        uIntegPoints = uElement.values

        # 获取单元的应力
        sElement = sField.getSubset(region=instance.elements.getElementByLabel(elementLabel))
        sIntegPoints = sElement.values

        # 打印积分点的径向应力与位移（假设径向应力为S11）
        for i in range(len(uIntegPoints)):
            radialDisplacement = uIntegPoints[i].data[0]
            radialStress = sIntegPoints[i].data[0]
            print(f"Element {elementLabel}, Integration Point {i}: Radial Displacement = {radialDisplacement}, Radial Stress = {radialStress}")

odb.close()

代码分析

1. 导入必要的模块：
   python
from abaqus import
from abaqusConstants import
import odbAccess

   这部分代码导入了Abaqus相关的模块以及odbAccess模块，odbAccess模块用于访问Abaqus的结果数据库（ODB文件）。

1. 打开ODB文件：
   python
odb = odbAccess.openOdb(path='yourodbfile.odb')

   通过openOdb函数打开指定路径下的ODB文件，这里你需要将'yourodbfile.odb'替换为你实际的ODB文件名。

1. 获取分析步、帧和实例：
   python
step = odb.steps.values()[-1]
frames = step.frames
instance = odb.rootAssembly.instances.values()[0]

   - odb.steps.values()[-1]获取最后一个分析步，因为通常我们关心的是分析结束时的结果。
   - step.frames获取该分析步中的所有帧。
   - odb.rootAssembly.instances.values()[0]获取模型中的第一个实例，实际应用中可能需要根据模型结构调整。

1. 遍历帧并获取数据：
   python
for frame in frames:
uField = frame.fieldOutputs['U']
sField = frame.fieldOutputs['S']

   在每个帧中，通过fieldOutputs方法获取位移（'U'）和应力（'S'）的输出数据。

1. 遍历单元并提取积分点数据：
   python
for element in instance.elements:
elementLabel = element.label
uElement = uField.getSubset(region=instance.elements.getElementByLabel(elementLabel))
uIntegPoints = uElement.values
sElement = sField.getSubset(region=instance.elements.getElementByLabel(elementLabel))
sIntegPoints = sElement.values

   - 遍历每个单元，获取单元标签。
   - 使用getSubset方法获取该单元的位移和应力数据，再通过values属性获取积分点的值。

1. 打印结果：
   python
for i in range(len(uIntegPoints)):
radialDisplacement = uIntegPoints[i].data[0]
radialStress = sIntegPoints[i].data[0]
print(f"Element {elementLabel}, Integration Point {i}: Radial Displacement = {radialDisplacement}, Radial Stress = {radialStress}")

   遍历积分点，假设径向位移为位移数据的第一个分量（data[0]），径向应力为应力数据的第一个分量（S11，即data[0]），然后打印出每个积分点的径向位移和应力。

1. 关闭ODB文件：
   python
odb.close()

   操作完成后关闭ODB文件，释放资源。

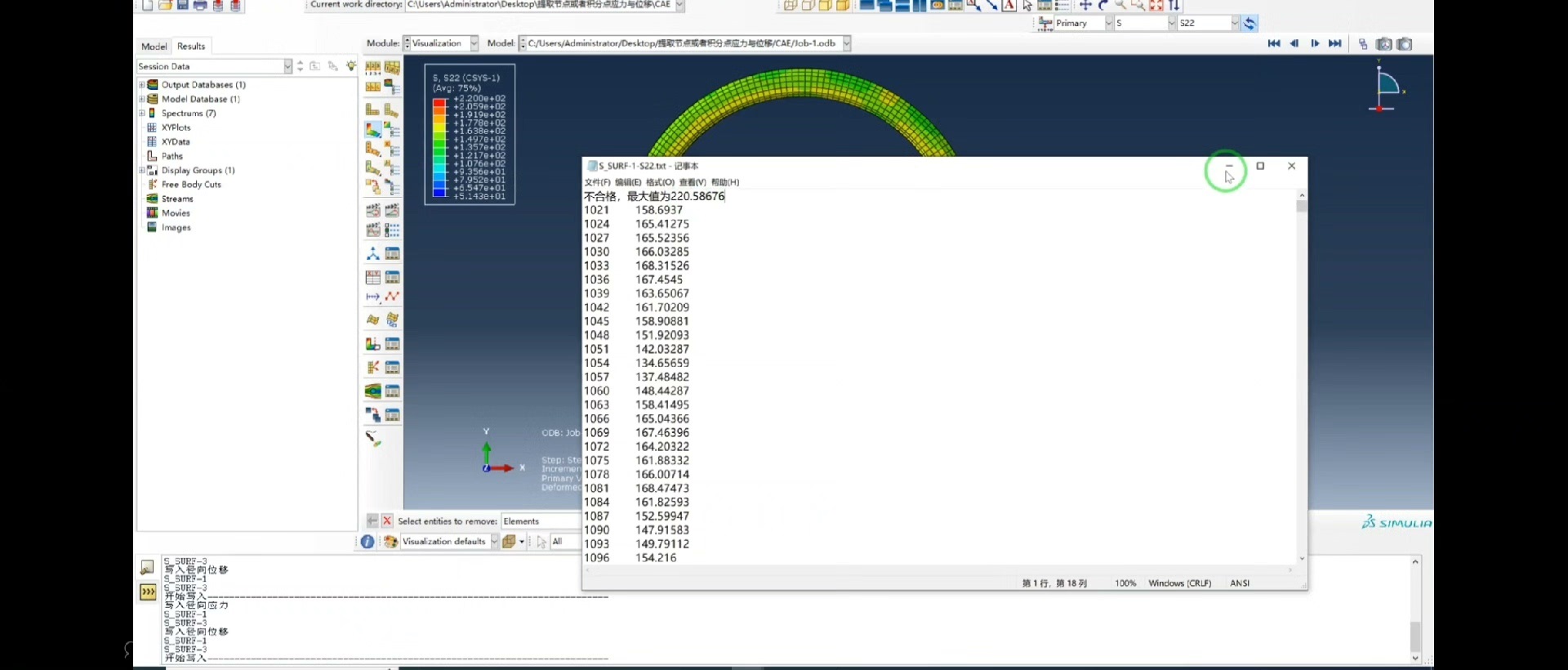

通过上述Python脚本，我们能够在Abaqus中便捷地提取积分点的径向应力与位移数据，为进一步的数据分析和模型评估提供有力支持。希望这篇博文能帮助你在Abaqus分析中更灵活地获取所需数据。
