摘 要

随着电子商务行业的迅猛发展，个性化店铺设计需求日益增长，然而当前市场上缺乏一个高效、集成化的在线店铺设计管理系统。为了满足这一市场需求，并提升客户与设计师之间的沟通效率和设计质量，本研究旨在开发一套在线店铺设计管理系统。

针对上述问题，本文深入分析了在线店铺设计管理系统的功能需求，采用Spring Boot框架搭建后端服务，结合Java语言实现业务逻辑处理，以及利用MySQL数据库进行数据存储与管理。通过引入即时通讯技术优化了客户与设计师间的沟通机制，并实现了从订单发布到售后处理的一体化流程管理。本研究创新性地提出了一套灵活的角色权限管理体系，以适应不同层级用户的操作需求，有效提高了工作效率和服务水平。

本研究最终构建了一个稳定、高效的在线店铺设计管理系统，成功解决了现有市场中类似产品存在的沟通不畅、效率低下等问题。研究成果不仅在理论上丰富了电子商务平台的设计理念，而且在实践中为S公司提供了一个切实可行的解决方案，显著提升了用户体验和满意度，同时也为相关领域的发展提供了有益参考。

关键词：Spring Boot框架；在线店铺设计管理；Java语言；S公司

Abstract

With the rapid development of the e-commerce industry, the demand for personalized store design is increasing, but there is a lack of an efficient and integrated online store design management system in the current market. In order to meet this market demand, and improve the communication efficiency and design quality between customers and designers, this study aims to develop an online store design management system.

In order to solve the above problems, this paper deeply analyzes the functional requirements of the online store design management system, uses the Spring Boot framework to build back-end services, combines the Java language to implement business logic processing, and uses the MySQL database for data storage and management. Through the introduction of instant messaging technology, the communication mechanism between customers and designers has been optimized, and the integrated process management from order issuance to after-sales processing has been realized. This study innovatively proposes a flexible role authority management system to adapt to the operational needs of users at different levels, and effectively improves work efficiency and service levels.

Finally, this study constructs a stable and efficient online store design management system, which successfully solves the problems of poor communication and low efficiency of similar products in the existing market. The research results not only enrich the design concept of the e-commerce platform in theory, but also provide a practical solution for Company S in practice, which significantly improves the user experience and satisfaction, and also provides a useful reference for the development of related fields.

Key words: Spring Boot framework; online store design management; Java language; S Corporation

目  录

第1章 绪  论

1.1 研究背景

1.2 研究意义

1.3 国内外研究现状

1.4 本文主要工作

1.5 论文结构与章节安排

第2章 关键技术介绍

2.1 Java语言

2.2 Spring Boot框架

2.3 MySQL数据库

2.4 B/S体系结构

2.5 IDEA开发环境

第3章 系统分析

3.1 系统需求分析

3.1.1 用户需求分析

3.1.2 功能需求分析

3.2 可行性分析

3.2.1 技术可行性

3.2.2 经济可行性

3.2.3 操作可行性

3.3 系统用例分析

3.3.1 客户用户用例分析

3.3.2 设计师用户用例分析

3.3.3 部门主任用例分析

3.3.4 管理员用例分析

3.4 非功能需求分析

3.5 系统业务流程分析

第4章 系统设计

4.1 系统架构设计

4.2 功能模块设计

4.3 数据库设计

4.3.1 数据流程分析

4.3.2 概念设计

4.3.3 逻辑设计

第5章 系统实现

5.1前台用户功能模块

5.1.1 前台首页界面

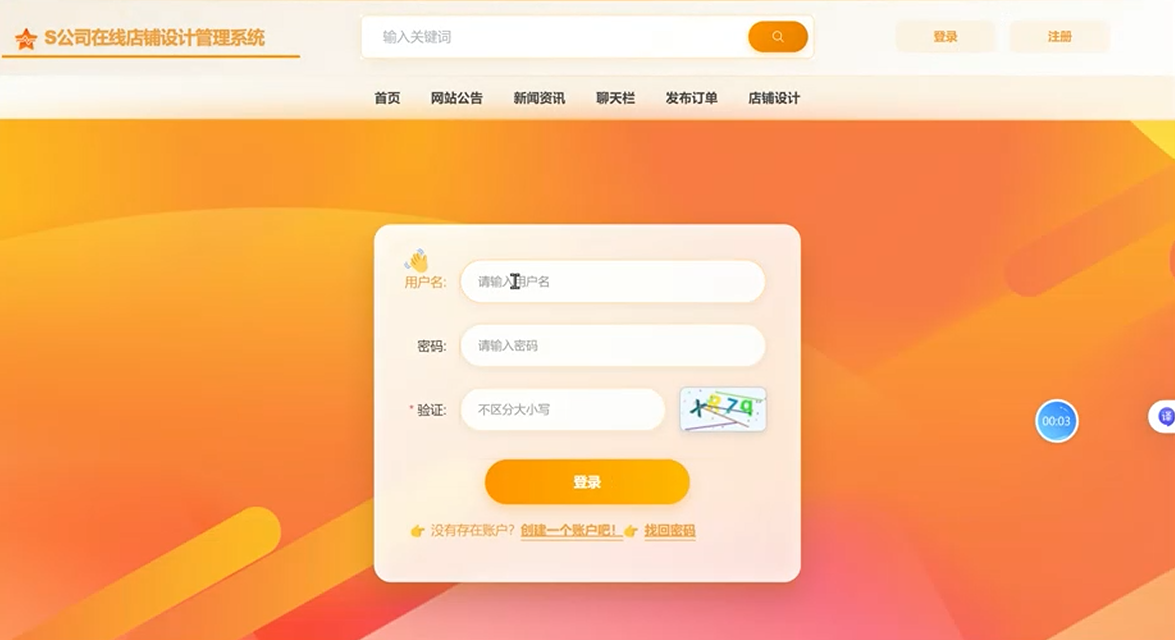

5.1.2 用户登录界面

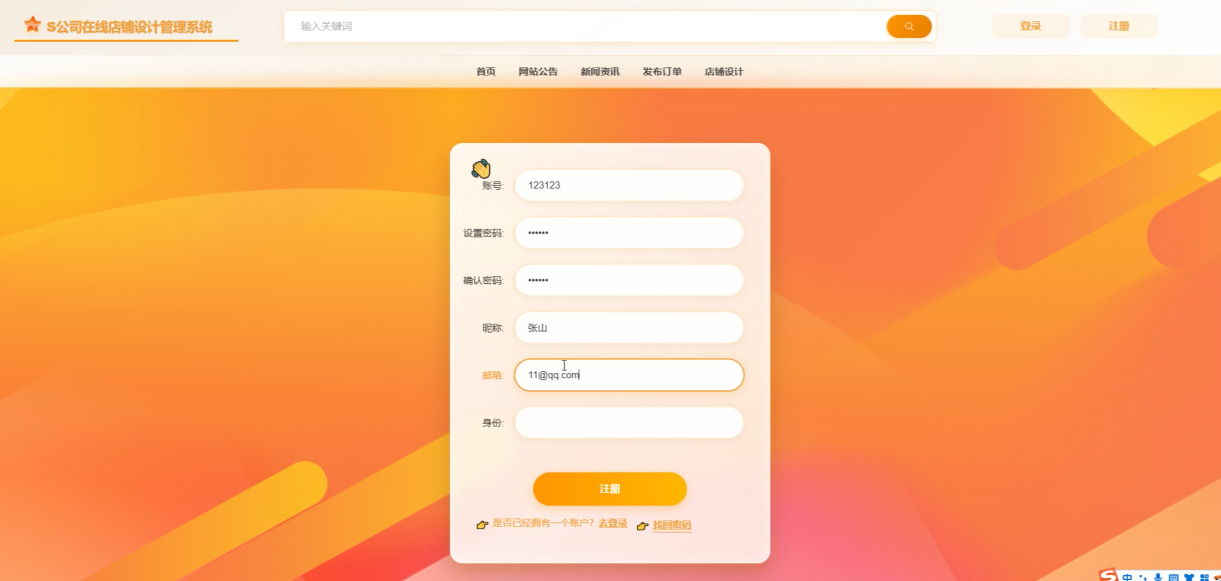

5.1.3 用户注册界面

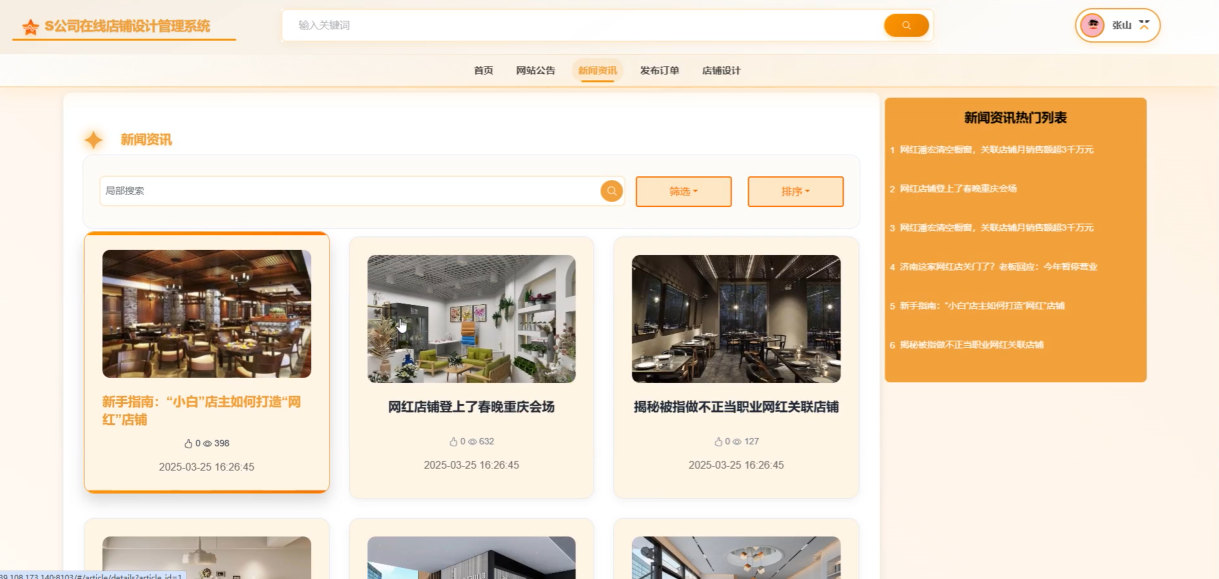

5.1.4 新闻资讯界面

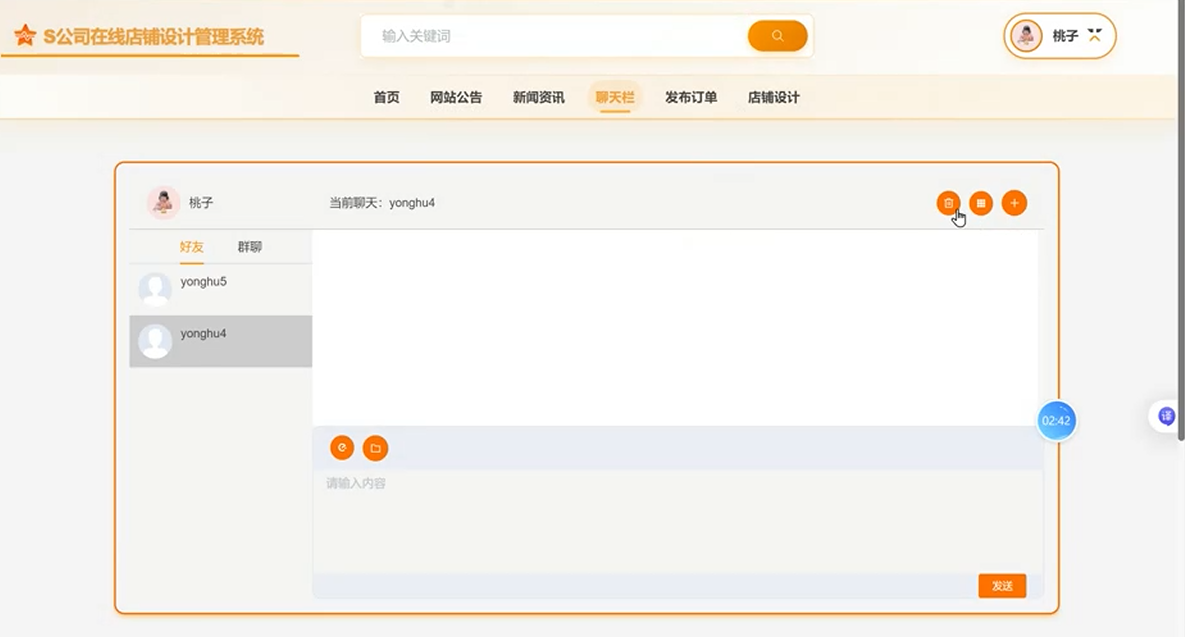

5.1.5 聊天栏界面

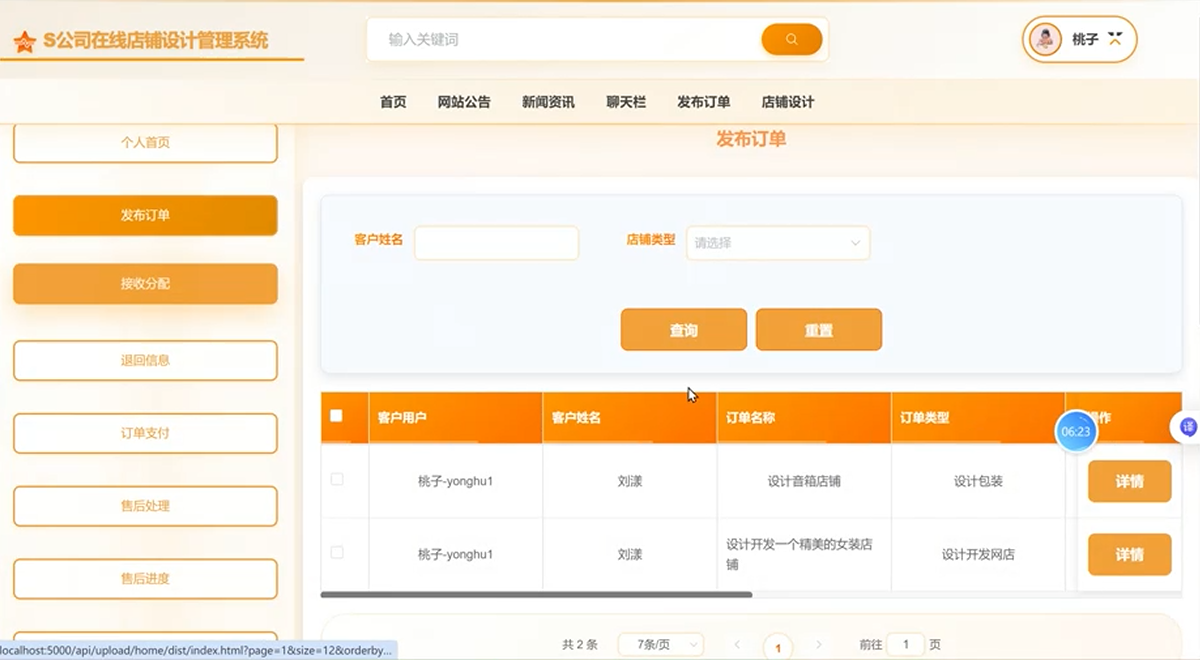

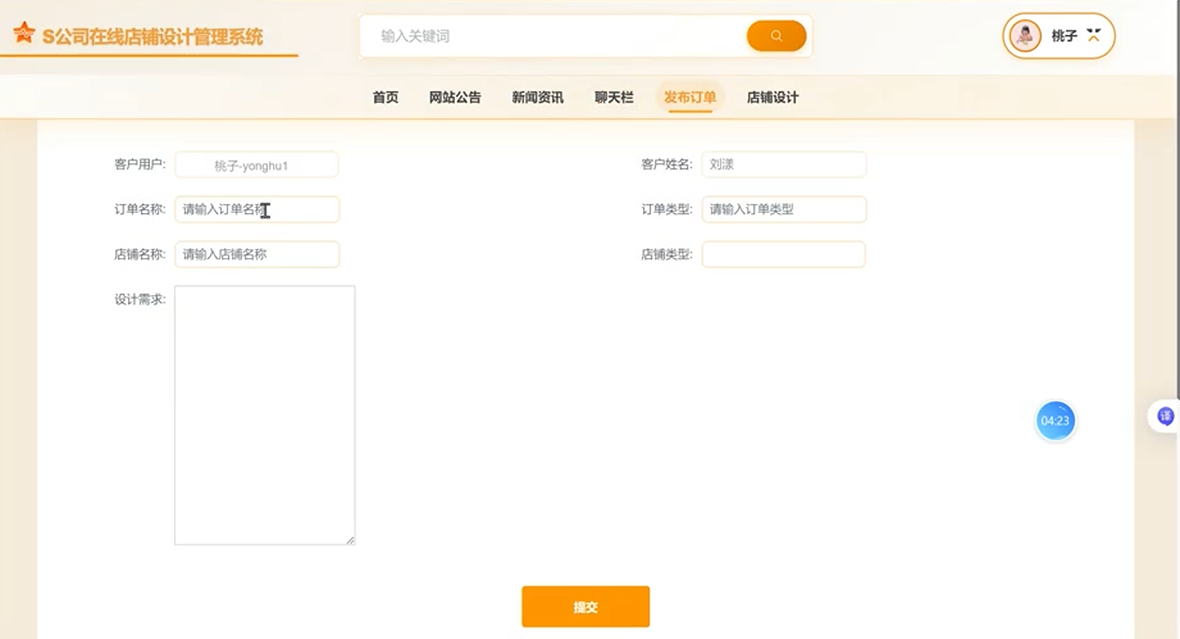

5.1.6 发布订单界面

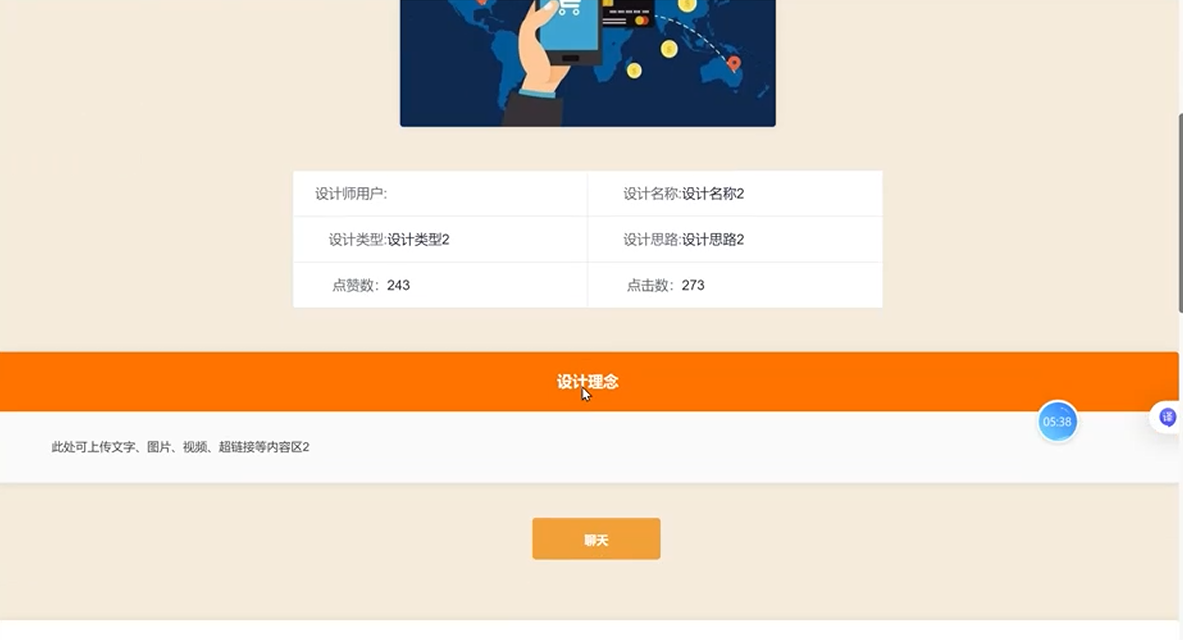

5.1.7 店铺设计界面

5.1.8 个人中心界面

5.2 设计师用户管理模块的实现

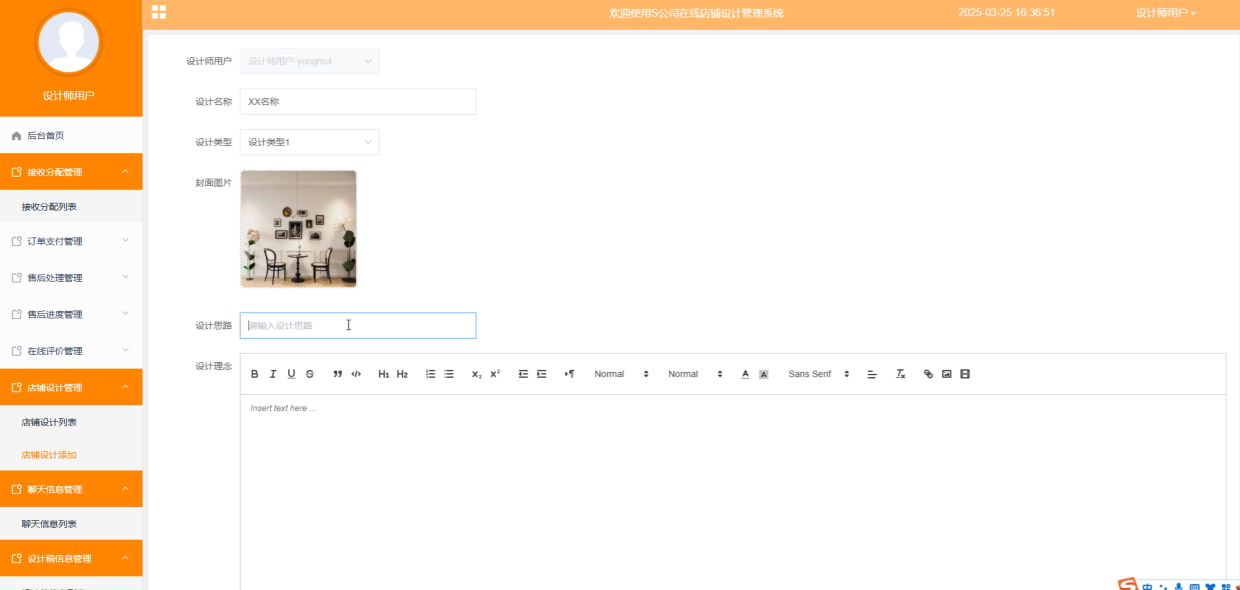

5.2.1 店铺设计管理界面

5.2.2 设计稿信息管理界面

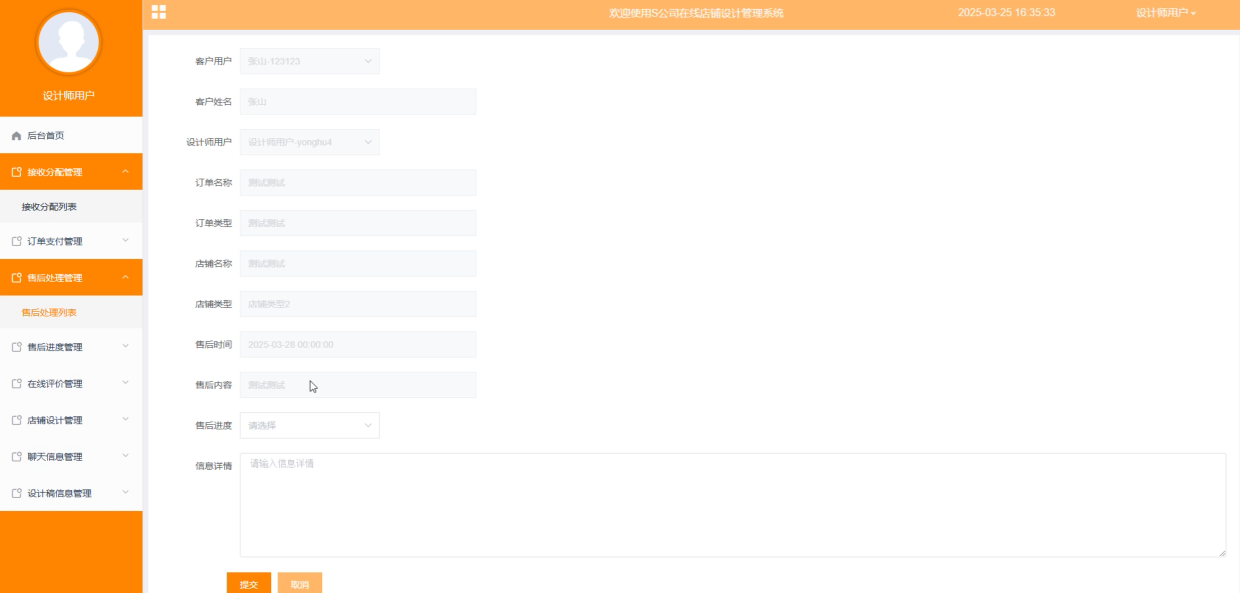

5.2.3 售后管理界面

5.3 部门主任管理模块的实现

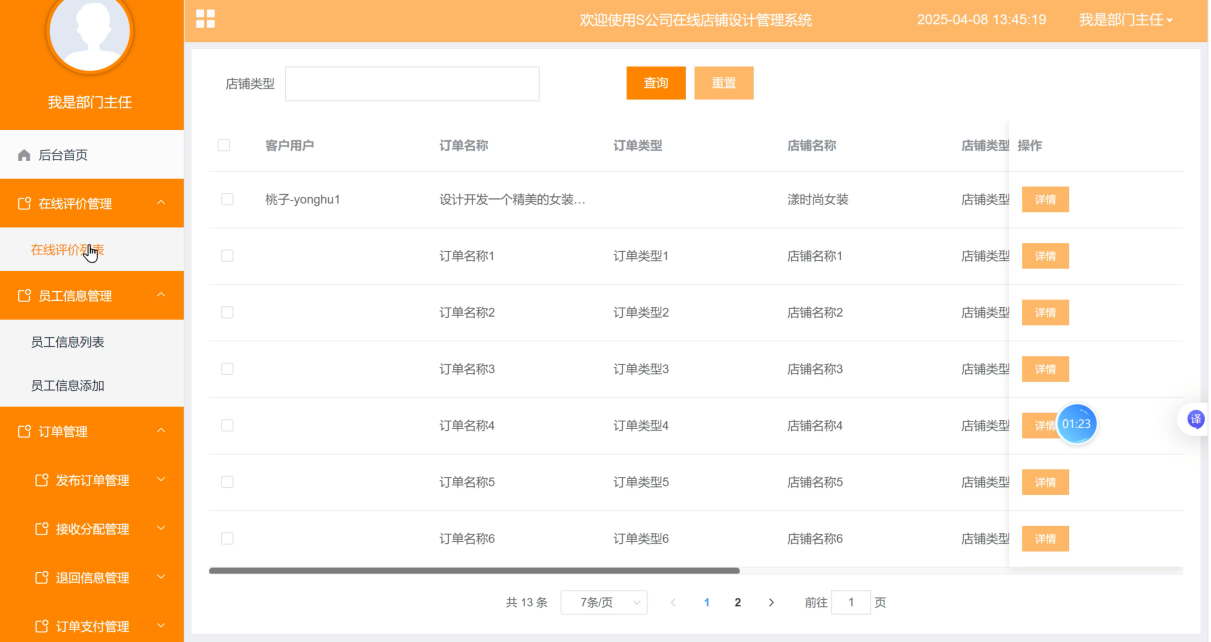

5.3.1 在线评价管理界面

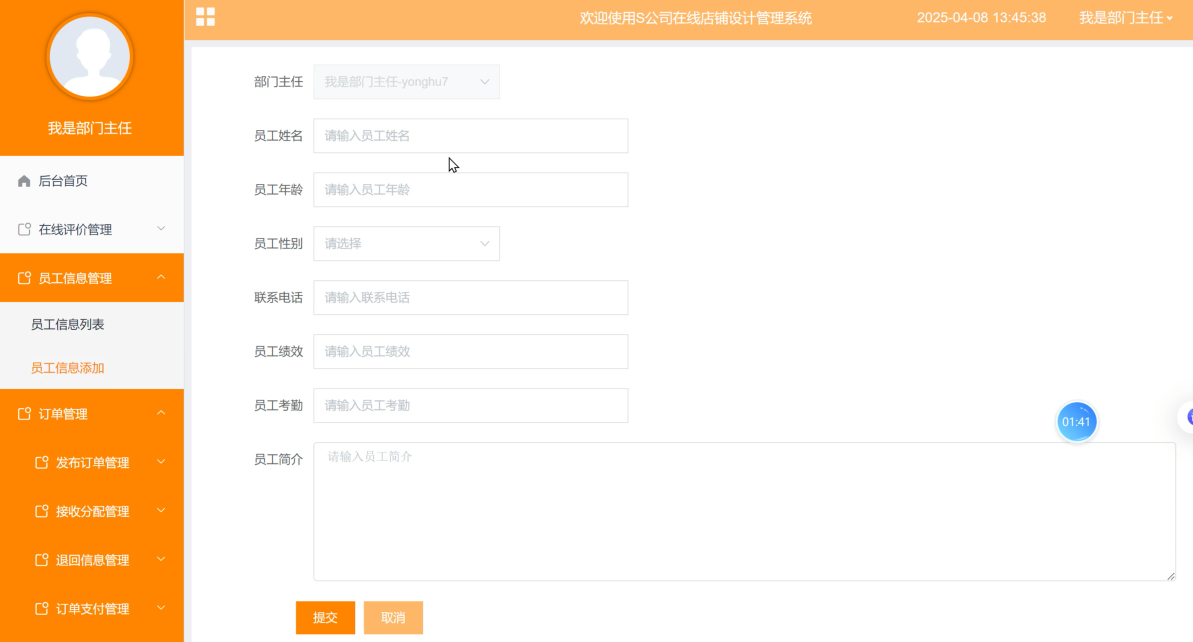

5.3.2 员工信息管理界面

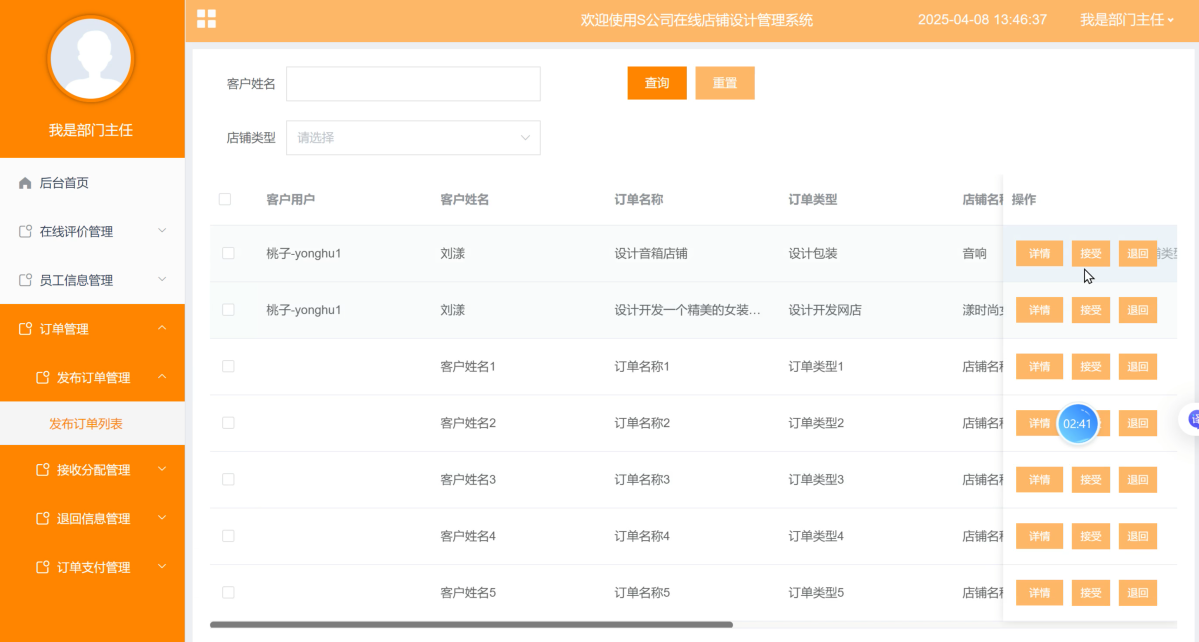

5.3.3 订单管理界面

5.4 管理员管理模块的实现

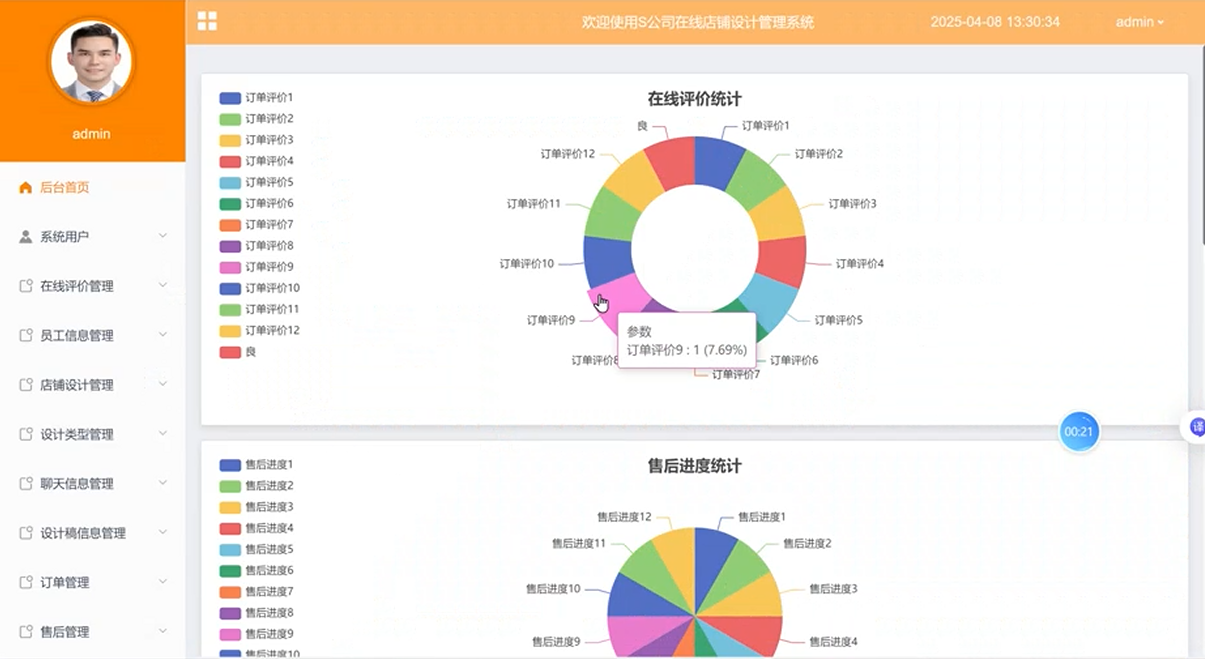

5.4.1 后台首页界面

5.4.2 系统用户界面

5.4.3 系统管理界面

第6章 系统测试

6.1 测试目的

6.2 测试用例

6.2.1 用户登录测试

6.2.2 创建数据测试

6.2.3 修改数据测试

6.2.4 查询数据测试

6.3 测试结果

结  论

参考文献

第1章 绪  论

1.1研究背景

随着互联网技术的飞速发展和电子商务行业的蓬勃兴起，消费者对于个性化服务的需求日益增长，特别是在店铺设计领域，客户希望获得独一无二且符合个人品牌风格的设计方案。然而，传统的店铺设计流程往往效率低下、沟通成本高，难以满足现代商业环境中快速变化的需求。此外，设计师与客户之间的交流不畅、订单处理过程复杂以及缺乏有效的项目管理工具等问题，进一步制约了服务质量的提升。

面对这些挑战，S公司决定开发一款集成化的在线店铺设计管理系统，旨在通过采用Spring Boot、Java和MySQL等先进技术，构建一个高效、便捷的平台，实现从订单发布到售后支持的全流程数字化管理。该系统不仅能够极大地提高工作效率和服务质量，还将显著改善用户体验，为客户提供更加个性化、专业化的店铺设计方案。同时，它也为设计师提供了一个展示才华、与客户直接沟通的桥梁，促进了创意与需求的完美结合。

1.2研究意义

本研究致力于开发一套在线店铺设计管理系统，旨在解决当前电子商务环境中店铺设计流程复杂、沟通效率低下等问题。通过构建一个集成化的平台，不仅能够显著提升设计师与客户之间的沟通效率和服务质量，还能为用户提供更加个性化和专业的设计方案，满足市场对高效、便捷服务的需求。该系统的成功实施将有助于推动整个行业的数字化转型，并为相关领域的研究和发展提供新的思路和方法。

在理论层面，本研究通过对在线店铺设计管理系统的设计与实现，探讨了如何利用Spring Boot、Java及MySQL等技术优化传统设计流程中的各个环节。本研究提出了一套创新的角色权限管理体系，实现了从订单发布到售后处理的一体化管理，这不仅丰富了电子商务平台的设计理念，也为信息系统管理领域提供了有价值的理论参考。此外，本项目的研究成果还能够促进跨学科的交流与融合，如计算机科学、管理学和设计艺术等，对于深化理解各学科间的相互作用具有重要意义。

从实际应用的角度来看，这套在线店铺设计管理系统为S公司提供了一个实用且高效的解决方案，有效解决了设计师与客户之间信息不对称、沟通不畅的问题，提高了工作效率和服务满意度。系统中包含的即时通讯工具、灵活的订单管理和售后支持等功能，极大地简化了操作流程，降低了运营成本。此外，该系统还促进了设计师与客户之间的直接互动，使得设计作品更能准确反映客户需求，从而提升了最终产品的市场竞争力。因此，本研究不仅在实践中验证了其有效性，也为其他企业提供了一个可借鉴的成功案例。

1.3国内外研究现状

在国内，在线店铺设计管理系统的研究起步相对较晚，但随着电子商务行业的蓬勃发展，越来越多的企业和研究机构开始关注这一领域。早期的研究主要集中在如何利用现有电商平台提供的基础工具进行店铺页面的简单定制。近年来，随着技术的进步，尤其是云计算、大数据分析等技术的发展，国内的研究逐渐转向了更加智能化、个性化的解决方案。许多研究致力于探索如何通过人工智能算法优化设计流程，提升用户体验，并实现从订单发布到售后支持的全流程自动化管理。然而，尽管取得了一些进展，但在系统集成度和用户交互体验方面仍有待提高。

国外对于在线店铺设计管理系统的研究起步较早，尤其是在欧美国家，伴随着互联网技术的发展，相关领域的探索也更为深入。初期的研究侧重于网站设计的基本原理及其在电子商务中的应用。随着时间的推移，研究重点逐渐转向提高系统的可扩展性、安全性和用户体验。国外的研究者们积极探索使用最新的Web技术和框架来构建高效能的前端界面，并利用微服务架构优化后端逻辑处理。此外，对于个性化推荐系统的研究也成为热点，旨在通过分析用户行为数据提供更精准的设计建议和服务。不过，面对快速变化的市场需求，如何保持系统的灵活性和适应性仍然是一个挑战。

总体而言，无论是在国内还是国外，在线店铺设计管理系统的研究都在不断进步，各自有着不同的侧重点和发展轨迹。国外的研究在技术创新和理论探索上具有一定的领先优势，而国内则在应用场景的实际落地方面表现出强劲的增长势头。两者共同面临的挑战是如何在确保系统性能的同时，提升用户体验和满足个性化需求。未来的发展趋势将更加注重跨学科的合作，结合计算机科学、设计艺术及商业管理等多个领域的知识，以推动该领域向更高层次发展。

1.4本文主要工作

本文的主要工作聚焦于设计与实现一套集成化的在线店铺设计管理系统，旨在解决当前电子商务环境中店铺设计流程复杂、沟通效率低下等问题。通过深入分析客户需求和设计师的工作流程，我们提出了一个全面的解决方案，该方案不仅覆盖了从订单发布到售后支持的全流程管理，还特别强调提高用户体验和系统操作的便捷性。

本项目首先对现有在线店铺设计管理系统的功能需求进行了详尽分析，包括但不限于客户用户的功能需求（如首页浏览、新闻资讯获取、订单发布等）、设计师用户的任务管理需求（如设计稿上传、订单进度跟踪等），以及部门主任和管理员的后台管理需求（如员工信息管理、订单分配等）。基于这些需求分析，我们设计了一套灵活的角色权限管理体系，确保不同角色能够高效地完成各自的任务。此外，为了增强客户与设计师之间的沟通效率，我们特别集成了即时通讯功能，使得双方可以方便快捷地交流设计思路和修改意见。

技术路线上，本研究选择了Spring Boot作为后端框架，结合Java语言的强大编程能力，实现了系统的业务逻辑处理。MySQL数据库被用于存储结构化数据，如用户信息、订单详情等，保证了数据的安全性和一致性。前端界面的设计注重用户体验，采用了响应式布局以适应不同的设备访问。为了解决系统可能面临的高并发问题，我们在架构设计阶段引入了微服务架构理念，通过模块化设计提高系统的可扩展性和维护性。此外，为了提升系统的智能化水平，我们利用数据分析技术对用户行为进行分析，提供个性化推荐服务，进一步增强了用户体验。

1.5论文结构与章节安排

论文将分层次经行编排，除去论文摘要致谢文献参考部分，正文部分还会对系统需求做出分析，以及阐述大体的设计和实现的功能，最后罗列部分调测记录，论文主要架构如下：

第一章：引言。第一章主要介绍了课题研究的背景和意义，系统开发的国内外研究现状和本文的主要工作。

第二章：相关技术介绍。主要对本系统使用的相关技术和开发环境进行介绍。

第三章：系统需求分析。主要从系统的用户、功能等方面进行需求分析。

第四章：系统设计。主要对系统框架、系统功能模块、数据库进行功能设计。

第五章：系统实现。主要介绍了系统框架搭建、系统界面的实现。

第六章：系统测试。主要对系统的部分界面进行测试并对主要功能进行测试

第七章：总结。

第2章 关键技术介绍

2.1Java语言

Java编程语言[1]是一种面向对象的高级编程语言，以其简单、可移植、安全和高性能等特点在软件开发领域广泛应用。通过支持类、对象、继承、多态等面向对象概念，Java提供了结构化的编程方式，使代码更易读、维护和重用。其可移植性得益于Java虚拟机（JVM），使得Java程序可以在不同平台上运行，只需编写一次代码。Java注重安全性，提供了字节码验证、异常处理和访问控制等安全机制，确保程序的稳定和安全。此外，Java还拥有丰富的类库和框架，覆盖了各个领域，如图形界面、数据库操作和企业级应用。总而言之，Java作为一门成熟且强大的编程语言[2]，在软件开发中发挥着重要作用，帮助开发者轻松构建可靠、可移植和安全的应用程序。

2.2Spring Boot框架

Spring Boot[3]是一个基于Java的开源框架，旨在简化和加速Java应用程序的开发过程。它采用自动配置和约定优于配置的方式，减少了繁琐的手动配置和集成工作，使开发者能够快速构建独立、可扩展且具备生产级功能的应用程序。Spring Boot[4]集成了许多常用的第三方库和组件，并提供了强大的开发工具和特性，如内嵌的Servlet容器、自动化依赖管理和可扩展的插件机制。它的可插拔配置选项和灵活的扩展机制使开发者能够根据实际需求进行个性化配置和定制，从而更好地满足项目要求。总之，Spring Boot通过简化和优化开发流程，提高了Java应用程序开发的效率和质量，成为广大开发者喜爱的框架之一。

2.3MySQL数据库

MySQL[5]是一种广泛使用的开源关系型数据库管理系统（RDBMS），其稳定性、可靠性和卓越性能使其成为众多应用程序的首选数据库。MySQL支持标准SQL语法，并提供丰富的功能和特性，如事务处理、触发器和存储过程等，以满足开发者对数据管理和操作的需求。MySQL具有良好的可扩展性，支持主从复制、分布式架构和集群部署，适用于各种规模和负载的应用场景。作为一个开源项目，MySQL[6]拥有庞大的用户社区和活跃的开发者社区，为用户提供了丰富的文档、教程和支持资源。总之，MySQL是一款可靠、强大且灵活的关系型数据库管理系统，通过其卓越性能和可扩展性，帮助开发者高效地管理和操作数据，并得到了广大用户的认可和应用。

2.4B/S体系结构

B/S结构[7]（Browser/Server，浏览器/服务器模式），是WEB兴起后的一种网络结构模式，WEB浏览器是客户端最主要的应用软件。这种模式统一了客户端，将系统功能实现的核心部分集中到服务器上，简化了系统的开发、维护和使用。客户机上只要安装一个浏览器，如Chrome、Safari、Microsoft Edge、Netscape Navigator或Internet Explorer，服务器安装SQL Server、Oracle、MYSQL等数据库。浏览器通过Web Server同数据库进行数据交互[8]。

2.5IDEA开发环境

IntelliJ IDEA[9]是一款由JetBrains公司开发的集成开发环境（IDE），主要用于Java语言的开发[10]，同时也支持其他多种编程语言如Kotlin、Groovy和Scala等。它以其强大的代码编辑功能、智能代码补全、丰富的插件生态以及对前端技术（如JavaScript、TypeScript）和构建工具（如Maven、Gradle）的良好支持而著称。IDEA提供了全面的开发工具集，包括但不限于版本控制集成、单元测试支持、调试器、数据库工具等，极大地提升了开发效率。此外，其内置的分析工具可以帮助开发者优化代码结构，提前发现潜在错误。对于Spring Boot等现代框架的支持尤其出色，使得IDEA成为企业级应用开发的首选工具之一。通过提供流畅的用户体验和高度可定制化的设置，IntelliJ IDEA成功地将生产力与灵活性结合在一起。

第3章 系统分析

3.1系统需求分析

3.1.1用户需求分析

S公司在线店铺设计管理系统旨在满足不同用户角色的多样化需求，确保从订单发布到售后支持的全流程高效、便捷地进行。首先，对于客户用户而言，他们希望能够在一个直观易用的界面上浏览网站公告、获取新闻资讯、与设计师实时沟通，并能方便快捷地提交订单需求，包括填写详细的店铺信息和设计要求。此外，客户用户还期望能够跟踪订单进度、查看设计稿、处理支付事宜以及对服务进行评价。

设计师用户则需要一个高效的平台来管理他们的工作任务。这包括接收并确认订单、上传设计稿件、与客户保持良好的沟通渠道以确保设计符合预期，同时还要处理售后问题。设计师用户特别关注的是如何通过系统有效地管理和优化其工作流程，减少不必要的重复劳动，提高工作效率。

部门主任和管理员的角色侧重于系统的监督和管理。他们需要访问统计信息，如订单支付情况、售后处理进度等，以便做出明智的业务决策。此外，这两个角色还需要负责员工信息的管理、权限分配、内容审核等任务，确保系统运行的稳定性和安全性。部门主任尤其重视订单的分配合理性及效率，而管理员则需确保整个系统的正常运作，包括系统设置、资源管理和维护。

综上所述，本系统的设计充分考虑了各个用户角色的具体需求，旨在提供一个全面、集成化的解决方案。通过实现即时通讯功能增强沟通效率、采用灵活的角色权限管理体系适应不同的操作需求、利用先进的技术栈保证系统的稳定性和可扩展性，本研究不仅解决了现有市场中类似产品存在的不足，而且提升了用户体验和服务质量，为S公司及其客户提供了一个强大的在线店铺设计管理工具。

3.1.2功能需求分析

本在线店铺设计管理系统的功能性需求分析涵盖了多角色操作支持，包括客户用户、设计师用户、部门主任和管理员。灵活的角色权限设置保证了不同用户能按需访问相应功能，从而实现从订单提交到完成的一站式管理。具体功能描述如下：

(1)客户用户模块：

首页：展示最新店铺设计案例、推荐设计师以及快速访问系统各项功能的入口。

网站公告：提供公司最新的通知和重要更新，确保客户及时了解服务动态。

新闻资讯：发布行业新闻和设计趋势，帮助客户获取灵感并做出更明智的设计选择。

聊天栏：支持客户与设计师进行实时沟通，方便讨论设计细节和反馈修改意见。

发布订单：允许客户提交详细的店铺设计需求，包括店铺名称、类型及具体设计要求等信息。

店铺设计：展示设计师发布的店铺定制的设计方案，客户可在此查看并对感兴趣的设计进行聊天。

我的账户：管理个人信息，如联系方式、密码修改。

个人中心：集中管理客户的发布订单、接收分配、退回信息、订单支付、售后处理、售后进度、在线评价、聊天信息、设计稿信息、收藏、评论管理等。

(2)设计师用户模块：

后台首页：提供设计师工作概览，包括最新订单、待处理任务等关键信息的汇总展示。

在线评价管理：允许设计师查看客户对其服务的评价反馈，并据此改进服务质量。

店铺设计管理：支持设计师上传设计方案、更新设计进度。

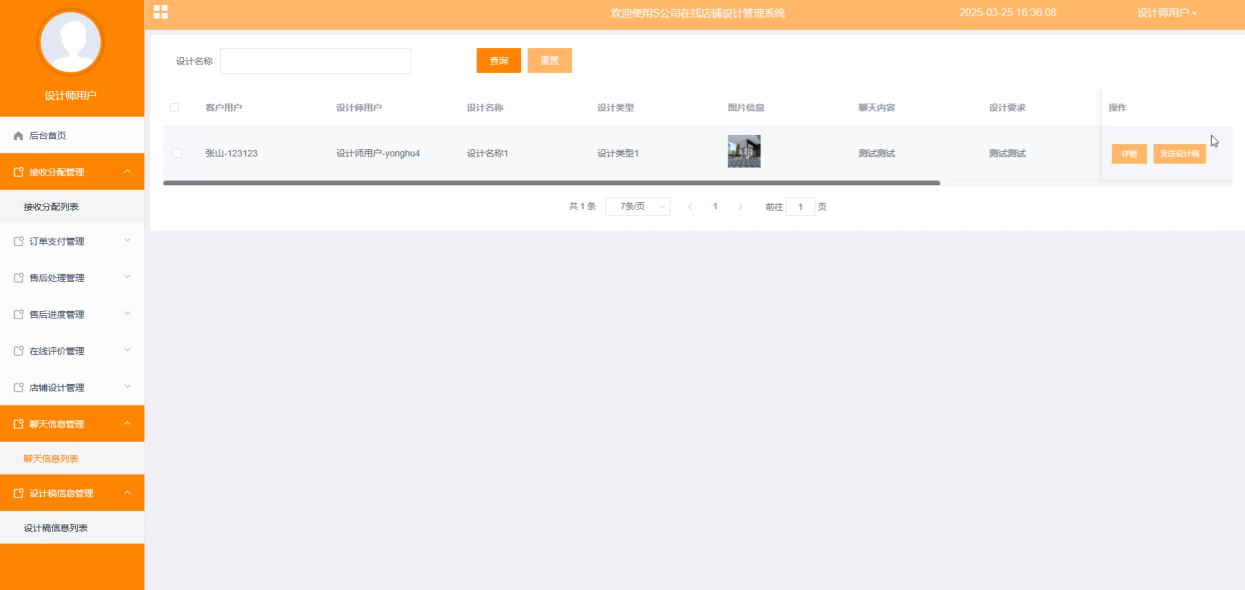

聊天信息管理：便于设计师与客户进行高效沟通，讨论设计需求、修改意见及其他相关事宜。

设计稿信息管理：帮助设计师组织和管理所有设计稿件，确保每个项目的设计资料都井然有序。

售后管理：

·售后处理管理：使设计师能够直接接收并处理客户的售后请求，解决任何出现的问题。

·售后进度管理：追踪售后服务的状态和进展，确保问题得到及时有效的解决，维护良好的客户关系。

(3)部门主任模块：

后台首页：展示关键统计数据概览，如在线评价统计和订单支付统计，帮助部门主任快速掌握业务状况。

在线评价管理：允许部门主任查看并分析客户对设计师服务的评价，以监控服务质量并指导改进措施。

员工信息管理：提供添加、编辑和删除员工信息的功能，确保团队成员的信息准确无误且最新。

订单管理：

·发布订单管理：使部门主任能够审核并发布客户提交的设计需求订单，确保每份订单都能得到妥善处理。

·接收分配管理：支持智能分配设计任务给合适的设计师，并跟踪任务接收情况以保证工作流程顺畅。

·退回信息管理：处理因各种原因被退回的订单信息，协调解决相关问题以便重新分配或优化处理方案。

·订单支付管理：监督订单支付进度与状态，确保财务流程透明化且按时完成支付，维护公司与设计师及客户的良好关系。

(4)管理员模块：

后台首页：提供全面的统计信息概览，包括在线评价、售后进度、订单支付、退回信息及发布订单统计，帮助管理员监控系统整体运行状况。

系统用户：管理所有用户账户，包括创建新账户、调整权限以及删除无效账户，确保系统的安全性与有效性。

在线评价管理：查看和分析所有用户的评价数据，支持制定改进策略和服务优化。

员工信息管理：维护公司员工的基本信息，如职位、联系方式等，确保人力资源数据的准确性和及时更新。

店铺设计管理：监督和管理所有店铺的设计流程，从初步设计到最终交付，保证设计方案符合客户需求。

设计类型管理：定义并管理不同类型的设计服务，以便更好地分类和推广给客户。

聊天信息管理：监控平台内的所有聊天记录，确保沟通顺畅且无违规行为发生。

设计稿信息管理：集中管理和审查所有提交的设计稿件，确保质量和一致性。

订单管理：

·发布订单管理：审核并处理客户发布的订单请求，确保每个订单都得到正确处理。

·店铺类型管理：设定和管理不同类型的店铺模板，方便设计师根据需求快速开展工作。

·接收分配管理：合理分配设计任务给合适的设计师，提高工作效率和服务质量。

·退回信息管理：处理因不符合要求而被退回的订单，协调解决相关问题以重新分配或优化处理。

·订单支付管理：跟踪和管理所有订单的支付状态，确保财务流程透明化和高效性。

售后管理：

·售后处理管理：直接介入并解决售后服务中的复杂问题，提升客户满意度。

·售后进度管理：实时追踪售后服务的状态，确保问题能够得到迅速有效的解决。

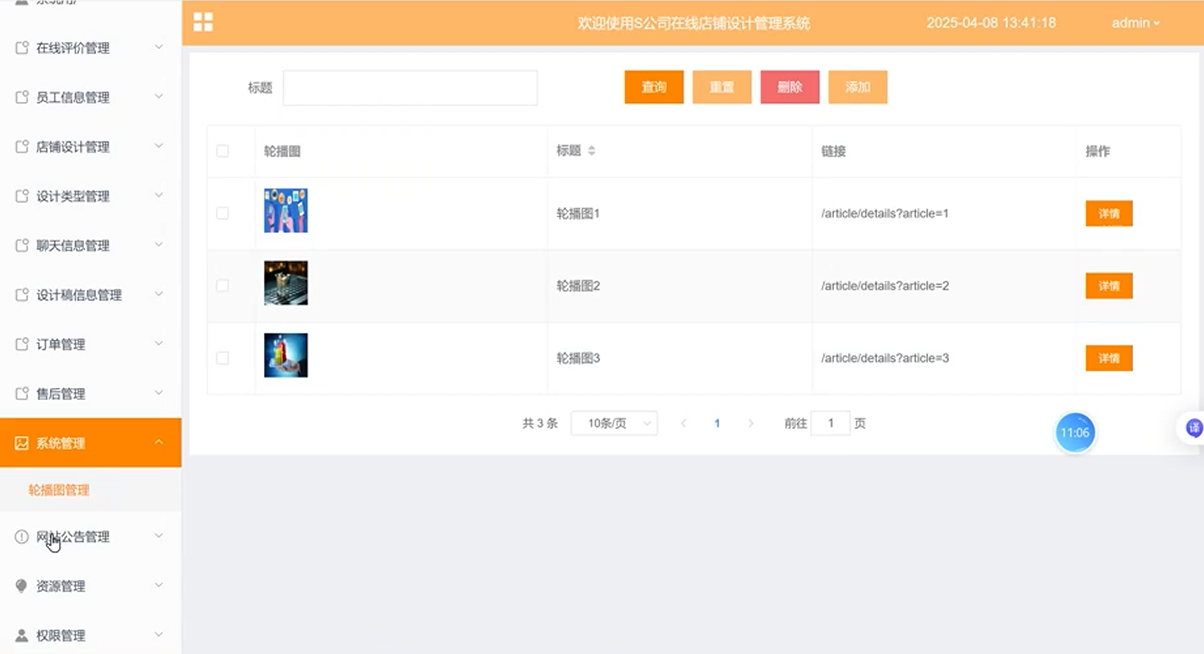

系统管理：上传和管理网站首页的轮播图内容，吸引用户关注最新活动或重要公告。

网站公告管理：发布和编辑网站上的公告信息，确保用户能及时获取重要通知。

资源管理：整理和发布行业新闻和资讯，按类别归档便于用户查阅。

权限管理：设置不同角色的访问权限，确保系统内数据的安全性和操作的规范性。

3.2可行性分析

3.2.1技术可行性

从技术角度来看，本系统基于Spring Boot框架构建，结合数据库管理，能够有效支持S公司在线店铺设计管理系统的各项功能需求。Spring Boot提供了强大的架构支持，确保系统的可扩展性和稳定性。通过充分的技术调研和原型测试，我们确认现有的技术栈完全能够满足系统的开发和运行要求，具备较高的技术可行性。

3.2.2经济可行性

从经济角度考量，本系统的开发和维护成本在可控范围内，且预期的投资回报率较高。初期投入主要包括软件开发、硬件采购和人员培训等方面，但通过合理的预算规划和资源分配，可以有效控制成本。更重要的是，系统上线后将显著提升S公司在线店铺设计管理系统的运营效率，减少人工干预，降低管理成本。

3.2.3操作可行性

系统具备直观友好的用户界面，支持简便的导航和功能访问，极大地提升了用户的使用体验。系统提供了自定义的工作流程和角色权限管理，使不同层级的用户能够快速上手，完成各自的任务。

3.3系统用例分析

3.3.1客户用户用例分析

客户用户通过在线店铺设计管理系统能够方便地浏览首页信息、阅读网站公告和新闻资讯，获取最新的设计趋势和服务更新。他们可以利用聊天栏与设计师实时沟通设计需求，并通过发布订单功能提交详细的店铺设计请求。在店铺设计过程中，客户用户能查看设计方案。此外，我的账户和个人中心模块允许客户管理个人信息、跟踪订单状态并进行售后处理及评价，确保整个服务流程透明且高效。客户用户角色用例图如下所示。

图3-1 客户用户用例图

3.3.2设计师用户用例分析

设计师用户登录系统后，可通过后台首页快速了解工作概览。在线评价管理和店铺设计管理功能帮助设计师根据客户反馈优化服务质量，同时有效管理设计项目进度。聊天信息管理支持设计师与客户的即时交流，确保设计要求准确无误。设计稿信息管理则用于组织和存储所有设计文件，便于随时查阅和修改。售后管理使设计师能够直接响应并解决客户提出的任何售后服务问题，维护良好的客户关系。设计师用户用例图如下所示。

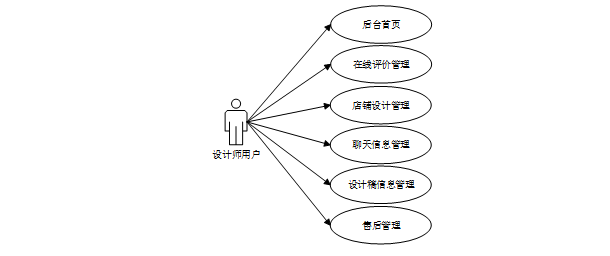

图3-2 设计师用户用例图

3.3.3部门主任用例分析

部门主任使用系统主要关注的是后台首页提供的各类统计数据概览，如在线评价统计和订单支付统计，以便于监控业务健康状况。在线评价管理和员工信息管理功能允许主任依据客户反馈调整团队配置，并确保人力资源的有效利用。订单管理使得主任能够全面掌控订单流程，从审核发布到最终支付，确保每一步都得到妥善处理，提升整体工作效率和服务质量。部门主任用例图如下所示。

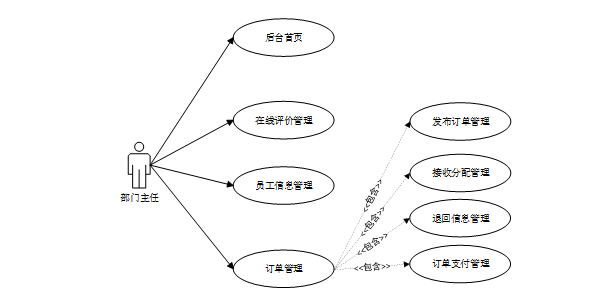

图3-3 部门主任用例图

3.3.4管理员用例分析

管理员拥有系统的最高权限，负责整体运营和维护。后台首页为管理员提供了详尽的统计信息，包括但不限于在线评价、售后进度、订单支付等多维度数据，助力决策制定。系统用户和权限管理功能确保了系统的安全性和合规性操作。管理员还通过资源管理、网站公告管理以及轮播图管理等功能，维护网站内容的新鲜度和吸引力。此外，管理员对在线评价管理、员工信息管理、订单管理及售后管理进行全面监督，确保平台稳定运行并持续优化用户体验。管理员角色用例图如下所示。

图3-4 管理员用例图

3.4非功能需求分析

（1）可用性需求

系统必须具备高可用性，以确保其在各种使用场景下能够稳定运行。为满足可用性要求，系统应当具备自恢复能力和冗余机制，避免因单点故障而导致的服务中断。具体而言，系统的部署架构应支持负载均衡和集群配置，通过多个实例的协作提高整体系统的可用性。系统应提供详尽的监控与告警机制，能够实时追踪系统运行状态，及时发现潜在问题并触发自动恢复操作或通知管理员。在用户体验方面，系统需要提供清晰的错误提示信息，并能够在发生异常时通过回滚操作或其他容错机制，保证用户的操作不受到严重影响。

（2）可靠性需求

可靠性要求系统在长时间运行中保持稳定，能够有效应对各种可能的故障和压力。系统设计应支持高可用的数据库架构，采用数据库主从复制、分片等技术以实现数据的可靠存储与访问。应用层应具备容错能力，在面对硬件故障、网络中断等意外情况时，能够保持系统的正常服务或在故障恢复后迅速恢复数据和业务流程。系统应具备日志记录功能，能够全面记录操作过程和异常信息，从而为问题追踪与系统优化提供数据支持。系统的可靠性还需要通过压力测试和稳定性测试来验证，确保在大规模用户访问及高并发场景下能够正常运行，不发生崩溃或数据丢失现象。

（3）安全性需求

系统的安全性需求必须得到高度重视，确保系统和用户数据的保密性、完整性和可用性。为实现数据安全，系统应采用加密技术，特别是在用户认证、敏感数据传输和存储过程中，采用SSL/TLS协议进行加密通信，确保数据在传输过程中不被窃取或篡改。系统应支持用户身份验证与授权管理，采用如OAuth、JWT等安全机制防止未授权访问。访问控制应细化到资源级别，确保不同角色的用户只能访问其权限范围内的功能。为了防止恶意攻击，系统还应加强对常见攻击方式（如SQL注入、XSS攻击、CSRF攻击等）的防护，通过输入验证、输出转义、会话管理等技术措施提高系统的安全性。系统应定期进行安全审计与漏洞扫描，及时发现并修补可能的安全漏洞，保障系统的长期安全运营。

3.5系统业务流程分析

业务流程图既反映了内部业务间的相互联系，又反映了系统信息流动情况。本系统的业务流程始于客户用户在系统首页浏览信息后，通过发布订单提交详细的店铺设计需求，包括店铺名称、类型及具体设计要求等。随后，管理员或部门主任审核订单，并根据设计师的专业技能和当前工作量合理分配任务。设计师接收订单后，利用聊天功能与客户沟通详细的设计思路，并上传初步设计稿信息供客户审阅。客户可以查看设计稿并提出修改意见直至满意为止，整个过程中双方可以通过聊天栏保持密切联系。一旦设计方案确认，客户进行订单支付，设计师则继续跟进直至项目完成。售后阶段，若客户有任何问题或需要进一步的服务支持，可以通过售后管理模块发起请求，由设计师或部门主任处理解决。系统通过这一系列紧密相连的步骤，实现了从订单发布到售后支持的全流程高效管理，确保了服务质量的同时提升了用户体验。

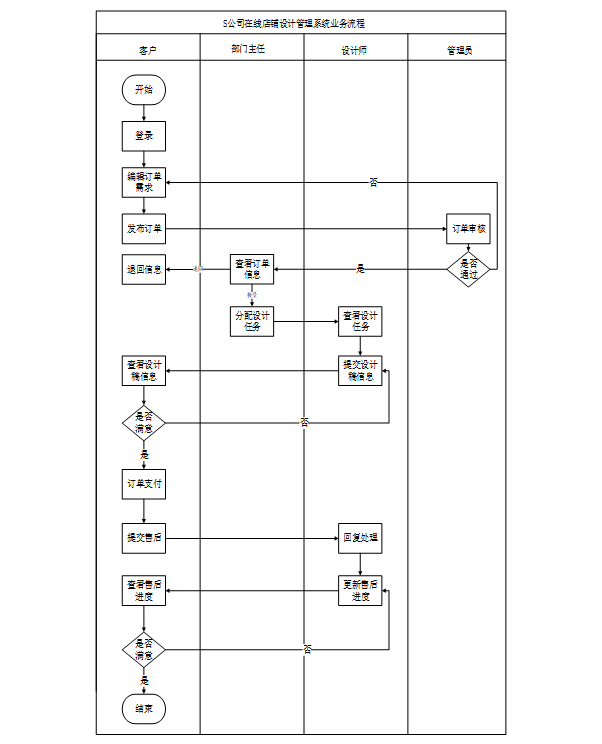

图3-5 系统业务流程图

第4章 系统设计

4.1系统架构设计

系统采用SpringBoot框架开发，该系统分为VIEW层、Controller层、Model层、DAO层和持久化数据存储层，VIEW层支持电脑浏览器访问系统。VIEW 层与 Controller 层紧密结合并系协同工作，共同完成前台页面的数据展示；Controller层为控制层，通过接收前端请求的参数进行业务处理，返回指定的路径或数据；Model层主要是服务层，用于业务逻辑处理；DAO 和持久化层，主要用于访问数据库和持久化数据。整个系统架构如图4-1所示。

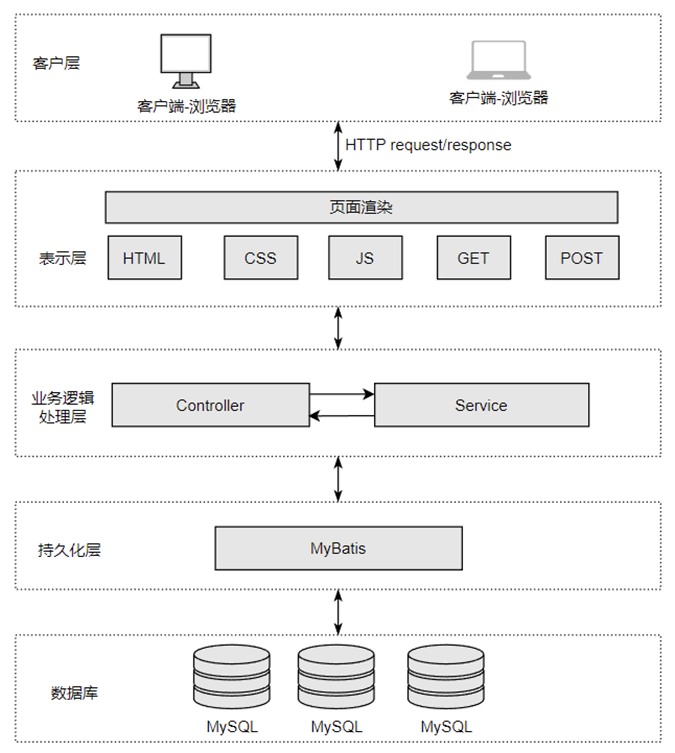

图4-1 系统架构图

4.2功能模块设计

整个系统是由多个功能模块组合而成的，要将所有的功能模块都一一列举出来，然后进行逐个的功能设计，使得每一个模块都有相对应的功能设计，然后进行系统整体的设计。系统总体功能模块图如下图所示。

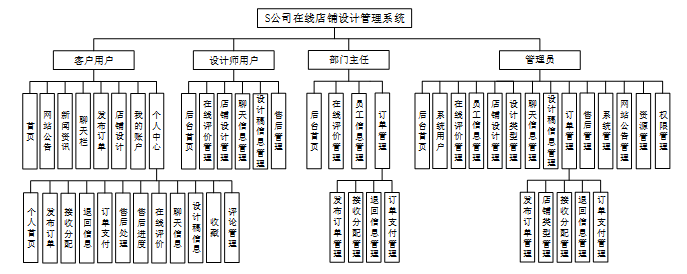

图4-2 系统功能模块图

4.3数据库设计

数据库设计是系统开发中至关重要的一环，它涉及到数据的组织、存储和管理。在数据库设计中，我将根据系统的需求设计数据库的概念结构和逻辑结构，包括定义实体、属性、关系和约束等。

4.3.1数据流程分析

顶层数据流是指系统与外部实体之间的数据流动，描述了系统的整体数据流。在S公司在线店铺设计管理系统中，顶层数据流包括客户用户、设计师用户、部门主任和管理员添加信息等。

系统的顶层数据流图如下图所示。

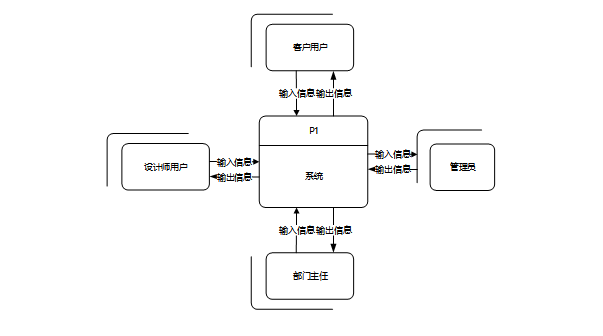

图4-3系统数据流图（顶层）

底层数据流程图是对顶层数据流程图的细化，系统的底层数据流图如下图所示。

图4-4系统数据流图（底层）

4.3.2概念设计

在数据库概念模型设计的时候，一般都采用E-R图进行展示。下面是整个S公司在线店铺设计管理系统中主要的数据库表总E-R关系图。

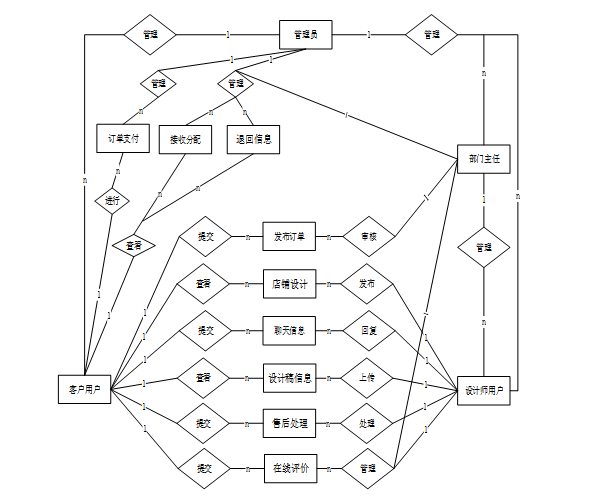

图4-3 系统总体E-R图

4.3.3逻辑设计

逻辑结构设计是指在系统开发过程中对系统中数据的组织、存储和处理方式进行设计和规划的过程。通过逻辑结构设计，确定系统中数据的结构、关系和操作规则，以确保数据的有效管理和高效利用。

表 4-1-access_token（登陆访问时长）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	token_id	int		是	是	临时访问牌ID
2	token	varchar	64	否	否	临时访问牌
3	info	text	65535	否	否	信息
4	maxage	int		是	否	最大寿命：默认2小时
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间
7	user_id	int		是	否	用户编号

表 4-2-after_sales_progress（售后进度）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	after_sales_progress_id	int		是	是	售后进度ID
2	customer_user	int		否	否	客户用户
3	customer_name	varchar	64	否	否	客户姓名
4	designer_user	int		否	否	设计师用户
5	order_name	varchar	64	否	否	订单名称
6	order_type	varchar	64	否	否	订单类型
7	shop_name	varchar	64	否	否	店铺名称
8	store_type	varchar	64	否	否	店铺类型
9	after_sales_time	varchar	64	否	否	售后时间
10	after_sales_content	varchar	64	否	否	售后内容
11	after_sales_progress	varchar	64	否	否	售后进度
12	information_details	text	65535	否	否	信息详情
13	create_time	datetime		是	否	创建时间
14	update_time	timestamp		是	否	更新时间
15	source_table	varchar	255	否	否	来源表
16	source_id	int		否	否	来源ID
17	source_user_id	int		否	否	来源用户

表 4-3-after_sale_treatment（售后处理）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	after_sale_treatment_id	int		是	是	售后处理ID
2	customer_user	int		否	否	客户用户
3	customer_name	varchar	64	否	否	客户姓名
4	designer_user	int		否	否	设计师用户
5	order_name	varchar	64	否	否	订单名称
6	order_type	varchar	64	否	否	订单类型
7	shop_name	varchar	64	否	否	店铺名称
8	store_type	varchar	64	否	否	店铺类型
9	after_sales_time	datetime		否	否	售后时间
10	after_sales_content	text	65535	否	否	售后内容
11	online_evaluation_limit_times	int		是	否	评价订单限制次数
12	after_sales_progress_limit_times	int		是	否	填写进度限制次数
13	create_time	datetime		是	否	创建时间
14	update_time	timestamp		是	否	更新时间
15	source_table	varchar	255	否	否	来源表
16	source_id	int		否	否	来源ID
17	source_user_id	int		否	否	来源用户

表 4-4-article（文章）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	article_id	mediumint		是	是	文章id
2	title	varchar	125	是	是	标题
3	type	varchar	64	是	否	文章分类
4	hits	int		是	否	点击数
5	praise_len	int		是	否	点赞数
6	create_time	timestamp		是	否	创建时间
7	update_time	timestamp		是	否	更新时间
8	source	varchar	255	否	否	来源
9	url	varchar	255	否	否	来源地址
10	tag	varchar	255	否	否	标签
11	content	longtext	4294967295	否	否	正文
12	img	varchar	255	否	否	封面图
13	description	text	65535	否	否	文章描述

表 4-5-article_type（文章分类）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	type_id	smallint		是	是	分类ID
2	display	smallint		是	否	显示顺序
3	name	varchar	16	是	否	分类名称
4	father_id	smallint		是	否	上级分类ID
5	description	varchar	255	否	否	描述
6	icon	text	65535	否	否	分类图标
7	url	varchar	255	否	否	外链地址
8	create_time	timestamp		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-6-auth（用户权限管理）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	auth_id	int		是	是	授权ID
2	user_group	varchar	64	否	否	用户组
3	mod_name	varchar	64	否	否	模块名
4	table_name	varchar	64	否	否	表名
5	page_title	varchar	255	否	否	页面标题
6	path	varchar	255	否	否	路由路径
7	parent	varchar	64	否	否	父级菜单
8	parent_sort	int		是	否	父级菜单排序
9	position	varchar	32	否	否	位置
10	mode	varchar	32	是	否	跳转方式
11	add	tinyint		是	否	是否可增加
12	del	tinyint		是	否	是否可删除
13	set	tinyint		是	否	是否可修改
14	get	tinyint		是	否	是否可查看
15	field_add	text	65535	否	否	添加字段
16	field_set	text	65535	否	否	修改字段
17	field_get	text	65535	否	否	查询字段
18	table_nav_name	varchar	500	否	否	跨表导航名称
19	table_nav	varchar	500	否	否	跨表导航
20	option	text	65535	否	否	配置
21	create_time	timestamp		是	否	创建时间
22	update_time	timestamp		是	否	更新时间

表 4-7-chat_information（聊天信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	chat_information_id	int		是	是	聊天信息ID
2	customer_user	int		否	否	客户用户
3	designer_user	int		否	否	设计师用户
4	design_name	varchar	64	否	否	设计名称
5	design_type	varchar	64	否	否	设计类型
6	picture_information	varchar	255	否	否	图片信息
7	chat_content	text	65535	否	否	聊天内容
8	design_requirements	text	65535	否	否	设计要求
9	reply_content	text	65535	否	否	回复内容
10	design_draft_information_limit_times	int		是	否	发送设计稿限制次数
11	create_time	datetime		是	否	创建时间
12	update_time	timestamp		是	否	更新时间
13	source_table	varchar	255	否	否	来源表
14	source_id	int		否	否	来源ID
15	source_user_id	int		否	否	来源用户

表 4-8-code_token（验证码）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	code_token_id	int		是	是	验证码ID
2	token	varchar	255	否	否	令牌
3	code	varchar	255	否	否	验证码
4	expire_time	timestamp		是	否	失效时间
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间

表 4-9-collect（收藏）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	collect_id	int		是	是	收藏ID
2	user_id	int		是	是	收藏人ID
3	source_table	varchar	255	否	否	来源表
4	source_field	varchar	255	否	否	来源字段
5	source_id	int		是	否	来源ID
6	title	varchar	255	否	否	标题
7	img	varchar	255	否	否	封面
8	create_time	timestamp		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-10-comment（评论）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	comment_id	int		是	是	评论ID
2	user_id	int		是	是	评论人ID
3	reply_to_id	int		是	否	回复评论ID
4	content	longtext	4294967295	否	否	内容
5	nickname	varchar	255	否	否	昵称
6	avatar	varchar	255	否	否	头像地址
7	create_time	timestamp		是	否	创建时间
8	update_time	timestamp		是	否	更新时间
9	source_table	varchar	255	否	否	来源表
10	source_field	varchar	255	否	否	来源字段
11	source_id	int		是	否	来源ID

表 4-11-customer_user（客户用户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	customer_user_id	int		是	是	客户用户ID
2	customer_name	varchar	64	否	否	客户姓名
3	customer_age	varchar	64	否	否	客户年龄
4	customer_gender	varchar	64	否	否	客户性别
5	contact_phone	varchar	16	否	否	联系电话
6	contact_address	varchar	64	否	否	联系地址
7	examine_state	varchar	16	是	否	审核状态
8	user_id	int		是	否	用户ID
9	create_time	datetime		是	否	创建时间
10	update_time	timestamp		是	否	更新时间

表 4-12-department_director（部门主任）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	department_director_id	int		是	是	部门主任ID
2	name_of_director	varchar	64	否	否	主任姓名
3	age_of_director	varchar	64	否	否	主任年龄
4	director_gender	varchar	64	否	否	主任性别
5	examine_state	varchar	16	是	否	审核状态
6	user_id	int		是	否	用户ID
7	create_time	datetime		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-13-designer_user（设计师用户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	designer_user_id	int		是	是	设计师用户ID
2	name_of_designer	varchar	64	否	否	设计师姓名
3	age_of_designers	varchar	64	否	否	设计师年龄
4	gender_of_designers	varchar	64	否	否	设计师性别
5	examine_state	varchar	16	是	否	审核状态
6	user_id	int		是	否	用户ID
7	create_time	datetime		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-14-design_draft_information（设计稿信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	design_draft_information_id	int		是	是	设计稿信息ID
2	designer_user	int		否	否	设计师用户
3	customer_user	int		否	否	客户用户
4	design_name	varchar	64	否	否	设计名称
5	design_type	varchar	64	否	否	设计类型
6	picture_information	varchar	64	否	否	图片信息
7	chat_content	varchar	64	否	否	聊天内容
8	design_requirements	varchar	64	否	否	设计要求
9	design_draft_picture	varchar	255	否	否	设计稿图片
10	design_draft_content	varchar	255	否	否	设计稿内容
11	content_of_design_scheme	text	65535	否	否	设计方案内容
12	create_time	datetime		是	否	创建时间
13	update_time	timestamp		是	否	更新时间
14	source_table	varchar	255	否	否	来源表
15	source_id	int		否	否	来源ID
16	source_user_id	int		否	否	来源用户

表 4-15-design_type（设计类型）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	design_type_id	int		是	是	设计类型ID
2	design_type	varchar	64	否	否	设计类型
3	create_time	datetime		是	否	创建时间
4	update_time	timestamp		是	否	更新时间

表 4-16-employee_information（员工信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	employee_information_id	int		是	是	员工信息ID
2	department_director	int		否	否	部门主任
3	employee_name	varchar	64	否	否	员工姓名
4	employee_age	varchar	64	否	否	员工年龄
5	employee_gender	varchar	64	否	否	员工性别
6	contact_phone	varchar	16	否	否	联系电话
7	employee_performance	varchar	64	否	否	员工绩效
8	employee_attendance	varchar	64	否	否	员工考勤
9	employee_profile	text	65535	否	否	员工简介
10	create_time	datetime		是	否	创建时间
11	update_time	timestamp		是	否	更新时间

表 4-17-hits（用户点击）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	hits_id	int		是	是	点赞ID
2	user_id	int		是	否	点赞人
3	create_time	timestamp		是	否	创建时间
4	update_time	timestamp		是	否	更新时间
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID

表 4-18-notice（公告）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	notice_id	mediumint		是	是	公告ID
2	title	varchar	125	是	否	标题
3	content	longtext	4294967295	否	否	正文
4	create_time	timestamp		是	否	创建时间
5	update_time	timestamp		是	否	更新时间

表 4-19-online_evaluation（在线评价）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	online_evaluation_id	int		是	是	在线评价ID
2	customer_user	int		否	否	客户用户
3	order_name	varchar	64	否	否	订单名称
4	order_type	varchar	64	否	否	订单类型
5	shop_name	varchar	64	否	否	店铺名称
6	store_type	varchar	64	否	否	店铺类型
7	order_evaluation	varchar	64	否	否	订单评价
8	order_feedback	text	65535	否	否	订单反馈
9	create_time	datetime		是	否	创建时间
10	update_time	timestamp		是	否	更新时间
11	source_table	varchar	255	否	否	来源表
12	source_id	int		否	否	来源ID
13	source_user_id	int		否	否	来源用户

表 4-20-order_payment（订单支付）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	order_payment_id	int		是	是	订单支付ID
2	customer_user	int		否	否	客户用户
3	customer_name	varchar	64	否	否	客户姓名
4	order_name	varchar	64	否	否	订单名称
5	order_type	varchar	64	否	否	订单类型
6	shop_name	varchar	64	否	否	店铺名称
7	store_type	varchar	64	否	否	店铺类型
8	design_requirements	varchar	64	否	否	设计需求
9	order_status	varchar	64	否	否	订单状态
10	designer_user	int		否	否	设计师用户
11	allocation_time	varchar	64	否	否	分配时间
12	order_deposit	double		否	否	订单定金
13	order_balance	double		否	否	订单尾款
14	total_amount	double		否	否	合计金额
15	order_date	date		否	否	订单日期
16	order_remarks	text	65535	否	否	订单备注
17	pay_state	varchar	16	是	否	支付状态
18	pay_type	varchar	16	否	否	支付类型: 微信、支付宝、网银
19	after_sale_treatment_limit_times	int		是	否	申请售后限制次数
20	create_time	datetime		是	否	创建时间
21	update_time	timestamp		是	否	更新时间
22	source_table	varchar	255	否	否	来源表
23	source_id	int		否	否	来源ID
24	source_user_id	int		否	否	来源用户

表 4-21-praise（点赞）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	praise_id	int		是	是	点赞ID
2	user_id	int		是	是	点赞人
3	create_time	timestamp		是	否	创建时间
4	update_time	timestamp		是	否	更新时间
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID
8	status	tinyint		是	否	点赞状态:1为点赞，0已取消

表 4-22-publish_order（发布订单）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	publish_order_id	int		是	是	发布订单ID
2	customer_user	int		否	否	客户用户
3	customer_name	varchar	64	否	否	客户姓名
4	order_name	varchar	64	否	否	订单名称
5	order_type	varchar	64	否	否	订单类型
6	shop_name	varchar	64	否	否	店铺名称
7	store_type	varchar	64	否	否	店铺类型
8	design_requirements	text	65535	否	否	设计需求
9	receive_assignment_limit_times	int		是	否	接受限制次数
10	return_information_limit_times	int		是	否	退回限制次数
11	create_time	datetime		是	否	创建时间
12	update_time	timestamp		是	否	更新时间

表 4-23-receive_assignment（接收分配）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	receive_assignment_id	int		是	是	接收分配ID
2	department_director	int		否	否	部门主任
3	customer_user	int		否	否	客户用户
4	customer_name	varchar	64	否	否	客户姓名
5	order_name	varchar	64	否	否	订单名称
6	order_type	varchar	64	否	否	订单类型
7	shop_name	varchar	64	否	否	店铺名称
8	store_type	varchar	64	否	否	店铺类型
9	design_requirements	varchar	64	否	否	设计需求
10	allocation_time	datetime		否	否	分配时间
11	designer_user	int		否	否	设计师用户
12	order_status	varchar	64	否	否	订单状态
13	note_information	text	65535	否	否	备注信息
14	order_payment_limit_times	int		是	否	填写金额限制次数
15	create_time	datetime		是	否	创建时间
16	update_time	timestamp		是	否	更新时间
17	source_table	varchar	255	否	否	来源表
18	source_id	int		否	否	来源ID
19	source_user_id	int		否	否	来源用户

表 4-24-return_information（退回信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	return_information_id	int		是	是	退回信息ID
2	department_director	int		否	否	部门主任
3	customer_user	int		否	否	客户用户
4	customer_name	varchar	64	否	否	客户姓名
5	order_name	varchar	64	否	否	订单名称
6	order_type	varchar	64	否	否	订单类型
7	shop_name	varchar	64	否	否	店铺名称
8	store_type	varchar	64	否	否	店铺类型
9	design_requirements	varchar	64	否	否	设计需求
10	return_time	datetime		否	否	退回时间
11	return_notes	text	65535	否	否	退回备注
12	create_time	datetime		是	否	创建时间
13	update_time	timestamp		是	否	更新时间
14	source_table	varchar	255	否	否	来源表
15	source_id	int		否	否	来源ID
16	source_user_id	int		否	否	来源用户

表 4-25-shop_design（店铺设计）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	shop_design_id	int		是	是	店铺设计ID
2	designer_user	int		否	否	设计师用户
3	design_name	varchar	64	否	否	设计名称
4	design_type	varchar	64	否	否	设计类型
5	cover_image	varchar	255	否	否	封面图片
6	design_ideas	varchar	64	否	否	设计思路
7	design_concept	longtext	4294967295	否	否	设计理念
8	hits	int		是	否	点击数
9	praise_len	int		是	否	点赞数
10	collect_len	int		是	否	收藏数
11	comment_len	int		是	否	评论数
12	recommend	int		是	否	智能推荐
13	chat_information_limit_times	int		是	否	聊天限制次数
14	create_time	datetime		是	否	创建时间
15	update_time	timestamp		是	否	更新时间

表 4-26-slides（轮播图）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	slides_id	int		是	是	轮播图ID
2	title	varchar	64	否	否	标题
3	content	varchar	255	否	否	内容
4	url	varchar	255	否	否	链接
5	img	varchar	255	否	否	轮播图
6	hits	int		是	否	点击量
7	create_time	timestamp		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-27-store_type（店铺类型）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	store_type_id	int		是	是	店铺类型ID
2	store_type	varchar	64	否	否	店铺类型
3	create_time	datetime		是	否	创建时间
4	update_time	timestamp		是	否	更新时间

表 4-28-upload（文件上传）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	upload_id	int		是	是	上传ID
2	name	varchar	64	否	否	文件名
3	path	varchar	255	否	否	访问路径
4	file	varchar	255	否	否	文件路径
5	display	varchar	255	否	否	显示顺序
6	father_id	int		否	否	父级ID
7	dir	varchar	255	否	否	文件夹
8	type	varchar	32	否	否	文件类型

表 4-29-user（用户账户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	user_id	int		是	是	用户ID
2	state	smallint		是	否	账户状态：(1可用|2异常|3已冻结|4已注销)
3	user_group	varchar	32	否	否	所在用户组
4	login_time	timestamp		是	否	上次登录时间
5	phone	varchar	11	否	否	手机号码
6	phone_state	smallint		是	否	手机认证：(0未认证|1审核中|2已认证)
7	username	varchar	16	是	否	用户名
8	nickname	varchar	16	否	否	昵称
9	password	varchar	64	是	否	密码
10	email	varchar	64	否	否	邮箱
11	email_state	smallint		是	否	邮箱认证：(0未认证|1审核中|2已认证)
12	avatar	varchar	255	否	否	头像地址
13	open_id	varchar	255	否	否	针对获取用户信息字段
14	create_time	timestamp		是	否	创建时间

表 4-30-user_chat_friend（聊天用户好友）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	user_chat_friend_id	int		是	是	ID
2	user_id	int		是	否	用户ID
3	friend_user_id	int		是	否	用户好友ID
4	friend_user_name	varchar	255	否	否	好友名称
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间

表 4-31-user_chat_group（聊天用户群聊）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	user_chat_group_id	int		是	是	ID
2	group_id	int		否	否	群聊ID
3	group_name	varchar	255	否	否	群聊名称
4	user_id	int		否	否	用户ID
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间

表 4-32-user_chat_read（聊天用户消息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	user_chat_read_id	varchar	255	是	是	ID
2	user_id	int		否	否	接收人ID
3	send_user_id	int		否	否	发送人ID
4	group_id	int		否	否	群聊ID
5	type	int		否	否	类型1-点对点消息，2-群聊消息
6	create_time	timestamp		否	否	时间
7	message	text	65535	否	否	消息

表 4-33-user_group（用户组）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	group_id	mediumint		是	是	用户组ID
2	display	smallint		是	否	显示顺序
3	name	varchar	16	是	否	名称
4	description	varchar	255	否	否	描述
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID
8	register	smallint		否	否	注册位置
9	create_time	timestamp		是	否	创建时间
10	update_time	timestamp		是	否	更新时间

第5章 系统实现

5.1前台用户功能模块

5.1.1前台首页界面

首页设计实现了直观的信息展示和便捷的功能入口，用户登录后首先看到的是最新店铺设计案例、推荐设计师以及热门服务介绍，帮助用户快速了解平台的服务能力和最新动态。通过首页的导航栏，用户可以轻松访问系统内的其他功能模块，如新闻资讯、发布订单等，同时，首页还展示了个性化推荐内容，依据用户的浏览历史提供定制化的店铺设计方案建议。

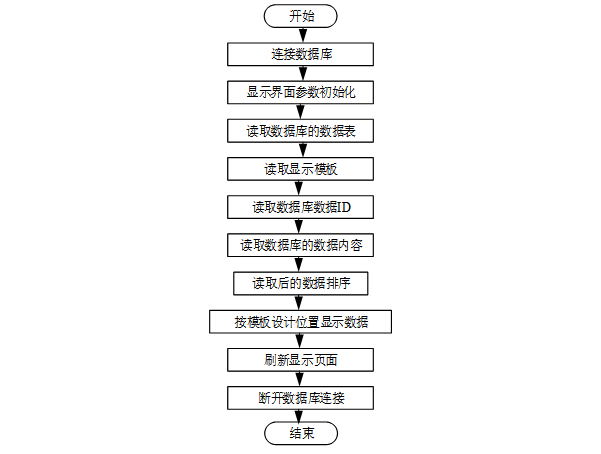

首页载入流程图如下所示。

图5-1 首页载入流程图

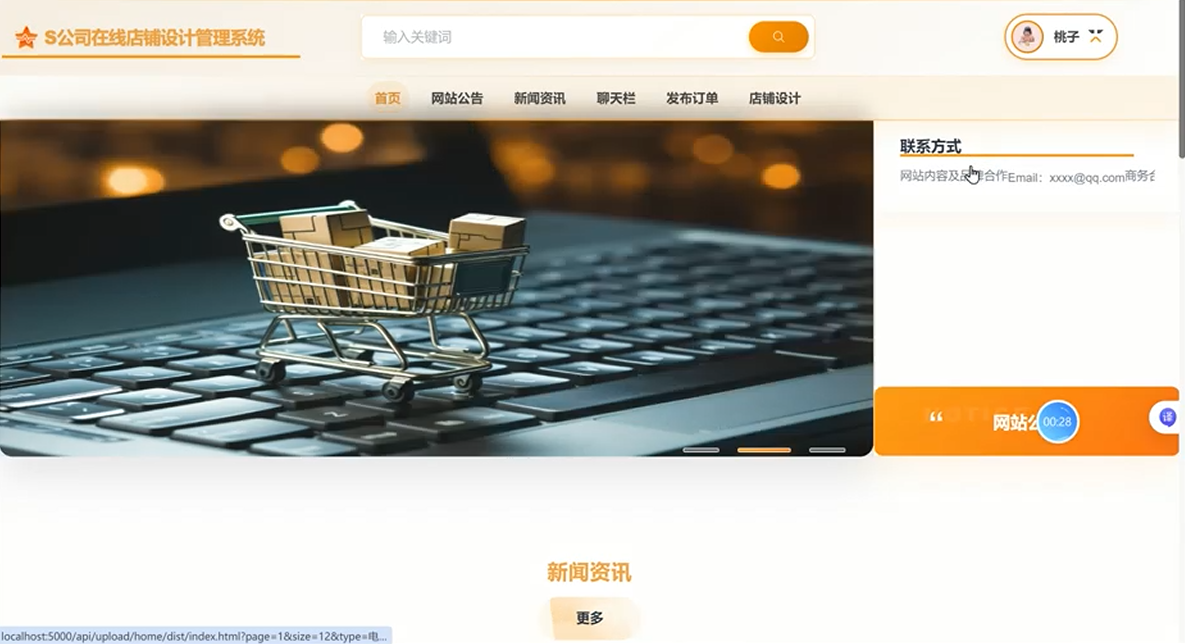

系统首页实现效果如下图5-2所示。

图5-2 前台首页界面图

5.1.2用户登录界面

用户登录模块实现了安全的身份验证机制，支持用户名与密码登录，以及验证码验证。登录后，系统会根据用户角色自动跳转至相应的个人页面，提供个性化的服务体验。登录流程图如下图所示。

图5-3登录流程图

用户登录界面如下图5-4所示。

图5-4用户登录界面图

5.1.3用户注册界面

用户注册模块为新用户提供便捷的账户创建流程，用户需要填写必要的个人信息并选择合适的用户名和密码。通过简洁的表单设计，收集用户的必要信息，如用户名、密码、邮箱或手机号等，并进行输入验证以确保数据准确性。用户注册流程图如下所示。

图5-5 用户注册流程图

用户注册界面如下图所示。

图5-6 用户注册界面

5.1.4新闻资讯界面

新闻资讯模块旨在为用户提供最新的行业动态和设计趋势，通过分类清晰的文章列表展示不同类型的信息。用户可以根据自己的兴趣选择阅读特定类别的文章，如电子商务趋势、设计技巧等。此外，该模块支持搜索功能，方便用户查找特定主题的内容，并且允许用户对感兴趣的文章进行收藏或分享，以便日后参考或与他人交流。新闻资讯界面如下图所示。

图5-7 新闻资讯界面

5.1.5聊天栏界面

聊天栏的设计专注于提升客户与设计师之间的沟通效率，用户可以通过即时通讯功能直接与负责其项目的设计师进行一对一交流。在聊天界面中，用户不仅可以发送文字消息，还能上传图片、文件等资料，确保设计需求能够准确传达。聊天记录保存功能使得双方可以随时回顾之前的对话内容，便于追踪项目进展和确认细节。聊天栏界面如下图所示。

图5-8 聊天栏界面

5.1.6发布订单界面

发布订单模块简化了客户提交设计需求的过程，用户只需填写包含店铺名称、类型、设计要求等基本信息的表单即可完成订单发布。发布成功后，订单将进入审核流程，待管理员或部门主任分配给合适的设计师处理。此外，用户还可以在此查看已发布的订单状态并进行必要的修改或补充说明。发布订单界面如下图所示。

图5-9 发布订单界面

5.1.7店铺设计界面

店铺设计模块为客户提供了一个集中管理所有设计项目的空间，在这里用户可以看到设计师制作的所有设计稿，并能对每个方案进行预览、评论。用户可通过内置的沟通工具直接与设计师讨论修改意见。店铺设计展示界面如下图所示。

图5-10 店铺设计展示界面

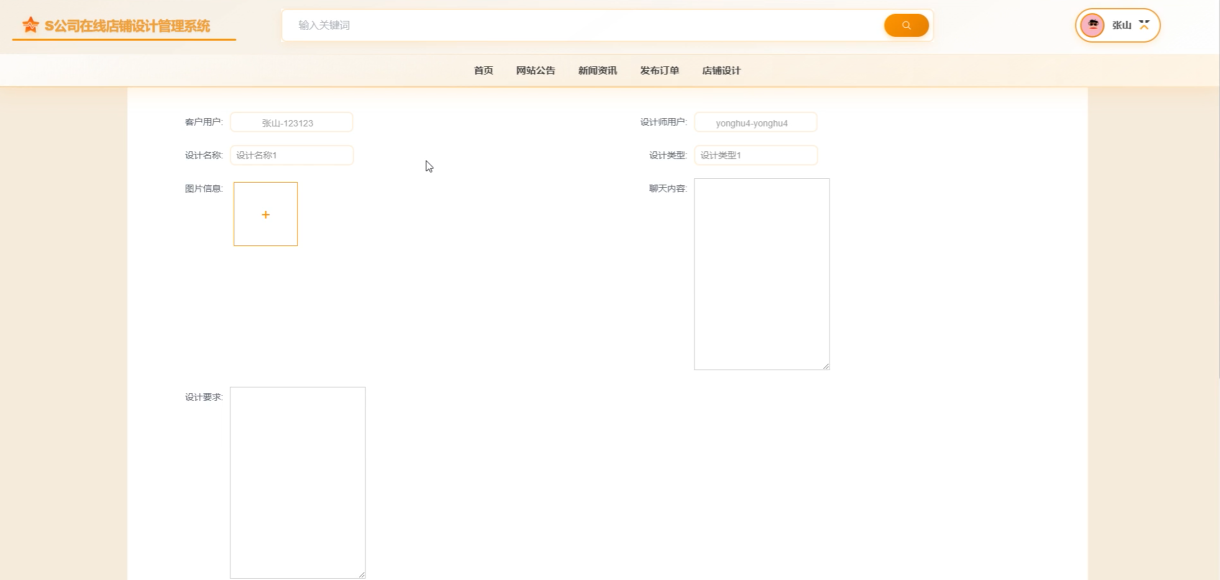

提交聊天信息界面如下图所示。

图5-11 提交聊天信息界面

5.1.8个人中心界面

个人中心作为用户管理和维护个人信息的核心区域，集成了发布订单、接收分配、退回信息、订单支付、售后处理、售后进度、在线评价、聊天信息、设计稿信息、收藏、评论管理等功能。用户可以在这里更新个人资料、查看订单进度、管理收藏的设计案例以及对已完成的服务进行评价。此外，个人中心还提供了售后申请入口，当用户遇到任何问题时，可以快速发起售后请求以获得及时的支持和服务。通过这些功能，个人中心极大地增强了用户体验，使操作更加便捷高效。用户个人中心界面如下图所示。

图5-12 用户个人中心界面

5.2设计师用户管理模块的实现

5.2.1店铺设计管理界面

店铺设计管理模块为设计师用户提供了一个全面的平台来发布他们的所有店铺设计项目作品。此外，设计师还能利用内置的沟通工具与客户进行聊天联系，确保设计理念准确传达并满足客户需求。店铺设计添加界面如下图所示。

图5-13 店铺设计添加界面

5.2.2设计稿信息管理界面

设计稿信息管理模块专注于帮助设计师高效地组织和管理其创作的所有设计稿件。设计师可以将不同阶段的设计稿上传至系统，并为每份稿件添加详细的描述和版本说明，便于客户查阅和对比修改。设计稿信息管理界面如下图所示。

图5-14 设计稿信息管理界面

5.2.3售后管理界面

售后管理模块旨在协助设计师解决项目完成后可能出现的任何问题或客户需求变更。设计师通过该模块接收来自客户的售后请求，了解具体的问题描述和期望的解决方案。售后管理分为售后处理管理和售后进度管理两部分，前者让设计师可以直接响应客户的需求，制定解决方案；后者则用于跟踪售后处理的进展情况，确保问题得到及时有效的解决。售后处理界面如下图所示。

图5-15 售后处理界面

5.3部门主任管理模块的实现

5.3.1在线评价管理界面

在线评价管理模块为部门主任提供了一个集中查看和分析所有客户对设计师服务评价的平台。通过该模块，部门主任可以详细了解每个设计师收到的评价内容、评分以及客户的反馈意见，进而评估设计师的服务质量和专业水平。在线评价管理界面如下图所示。

图5-16 在线评价管理界面

5.3.2员工信息管理界面

员工信息管理模块旨在帮助部门主任高效地维护公司内部的人力资源数据。在这个模块中，部门主任能够添加新员工的信息，包括职位、联系方式、所属团队等，并随时更新现有员工的资料以确保信息的准确性和时效性。员工信息管理界面如下图所示。

图5-17 员工信息管理界面

5.3.3订单管理界面

订单管理模块是部门主任监控和协调整个订单处理流程的核心工具。它涵盖了从审核发布订单到最终支付完成的全过程，包括发布订单管理、接收分配管理、退回信息管理和订单支付管理等多个子功能。部门主任可以通过该模块快速浏览所有待处理订单的状态，根据设计师的能力和当前工作量智能分配任务，同时跟踪订单进度并及时处理任何退回或修改请求。发布订单管理界面如下图所示。

图5-18 发布订单管理界面

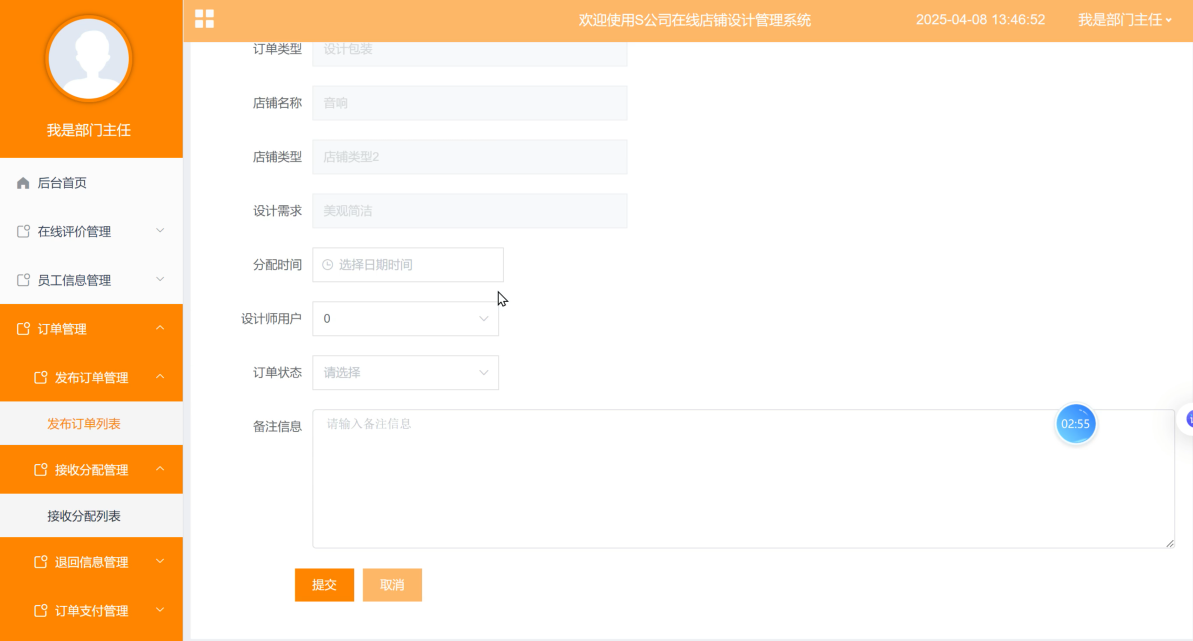

接收分配界面如下图所示。

图5-19 接收分配界面

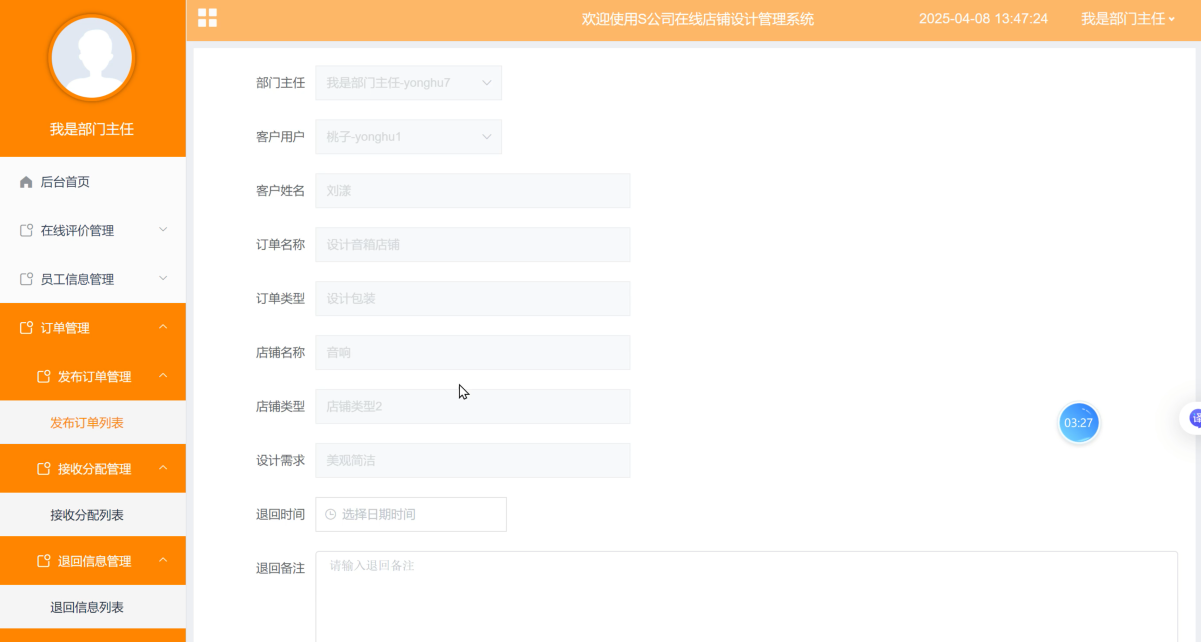

添加退回信息界面如下图所示。

图5-20 添加退回信息界面

5.4管理员管理模块的实现

5.4.1后台首页界面

后台首页为管理员提供了一个全面的数据概览界面，集中展示了包括在线评价统计、售后进度统计、订单支付统计、退回信息统计以及发布订单统计在内的多项关键业务指标。通过直观的图表和数据面板，管理员能够迅速掌握系统的整体运行状况及最新动态，识别出潜在的问题或趋势。后台首页界面如下图所示。

图5-21 后台首页界面

5.4.2系统用户界面

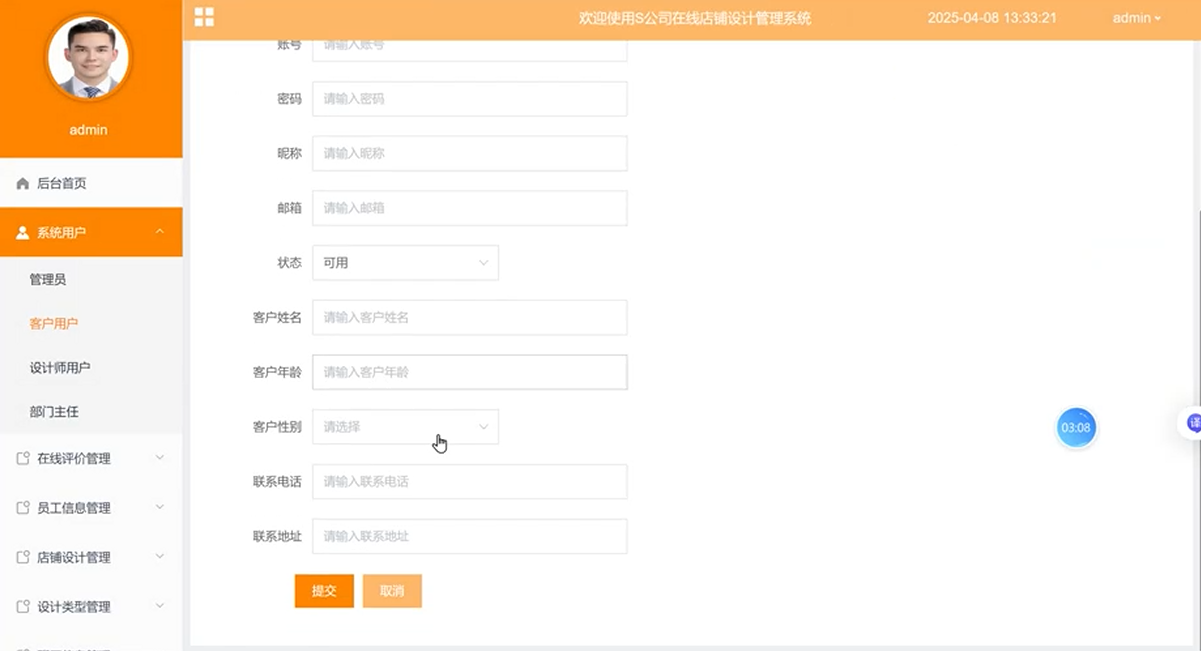

系统用户模块是管理员进行用户管理和权限控制的重要工具。它提供了创建新账户、编辑现有用户信息以及删除不再活跃账户的功能，确保平台上的所有用户资料都是最新且有效的。管理员可以通过该模块分配角色并设定相应的访问权限，以保障系统的安全性和操作规范性。系统用户管理界面如下图所示。

图5-22 系统用户管理界面

5.4.3系统管理界面

在轮播图管理中，管理员可以轻松上传、编辑或移除网站首页展示的图片内容，吸引用户关注最新活动或重要通知。轮播图管理界面如下图所示。

图5-23 轮播图管理界面

第6章 系统测试

6.1测试目的

软件测试的目的在于识别系统缺陷，验证软件对需求的符合程度，使其功能、性能和安全性达到设计标准。在开发过程中，测试能够及时发现潜在问题，降低发布后出现故障的风险。测试不仅关注系统的正常运行，还模拟各种异常情况，评估在不同环境和边界条件下的表现，从而提升软件的可靠性和稳定性，为用户提供更高质量的产品体验，增强信任感。测试过程中的数据和经验积累能完善测试策略，改进开发流程，成为后续项目的参考。软件测试贯穿开发生命周期，是实现产品质量和发布标准的重要环节。

6.2测试用例

6.2.1用户登录测试

用户登录功能测试用例如下表所示。

表6-1 用户登录功能测试表

用例名称	用户登录系统
目的	测试用户通过正确的用户名和密码可否登录功能
前提	未登录的情况下
测试流程	1) 进入登录页面 2) 输入正确的用户名和密码
预期结果	用户名和密码正确的时候，跳转到登录成功界面，反之则显示错误信息，提示重新输入
实际结果	实际结果与预期结果一致

6.2.2创建数据测试

在系统中，创建功能也是基础功能之一，因此创建功能的测试很有代表性。在此章节主要列举在创建时各种情况下系统结果的测试。由于系统涉及创建功能操作过多，因此将多处统称创建功能。

创建数据用例如下表所示。

表6-2 创建数据测试用例

测试用例编号	YL_05
测试用例名称	系统使用者进行创建数据
测试用例描述	使用者输入要创建的数据
系统入口	浏览器
步骤	预期结果	实际结果
输入完整并且格式正确的数据	提示“创建成功”，并显示所有数据	预期结果
核心位置数据但非必要位置不输入数据	提示“创建成功”，并显示所有数据	预期结果
核心数据位置不输入数据	提示“创建失败”	预期结果

6.2.3修改数据测试

在系统中，修改功能是系统主要实现功能，因此修改功能的测试很有代表性。在此章节主要列举在修改时各种情况下系统结果的测试。由于系统涉及修改功能操作过多，因此将多处数据表记录修改和状态修改统称修改功能。

修改数据用例如下表所示。

表6-3 修改数据测试用例

测试用例编号	YL_06
测试用例名称	系统使用者进行修改数据
测试用例描述	使用者对可修改的数据项进行修改
系统入口	浏览器
步骤	预期结果	实际结果
将现有数据修改成正确的数据	提示“修改成功”，并显示所有数据	预期结果
将现有数据修改成错误的数据	提示“修改失败”	预期结果

6.2.4查询数据测试

在系统中，查询功能是使用系统使用最多也是最基础的功能，因此查询功能的测试很有代表性。在此章节主要列举在查询时各种情况下系统结果的测试。

查询数据用例如下表所示。

表6.4 查询数据测试用例

测试用例编号	YL_05
测试用例名称	系统使用者进行查询数据
测试用例描述	全部查询以及输入关键词查询
系统入口	浏览器
步骤	预期结果	实际结果
界面自动查询全部	显示对应所有记录	预期结果
输入已存在且能匹配成功的关键字	显示所查询到的数据	预期结果
输入不存在的关键字	显示数据界面为空	预期结果

6.3测试结果

在本次测试的过程主要针对所有功能下的添加操作，修改操作和删除操作，并以真实数据一一进行相关功能项目的输入，最终能够保证每个项目涉及的功能都是能够正常运行，因此能够保证本次设计的，已实现的功能能够正常运行。

结  论

通过S公司在线店铺设计管理系统的开发，本人巩固了之前学过的知识，如今将平时所学到的知识融合在设计中，在设计过程中，做了很多的准备，首先，在数据库系统的设计过程中，尤其是在数据库的工作原理、工作特点，对其深刻的讨论，与此同时，对于小型站点来说，最好服务器的选择，其次，利用所学的知识点分析所做的系统，并在此基础上设计。

目前本系统已经上线，正在试运行阶段，用户反馈良好，基本完成用户所需，试运行过程中没有出现阻断性问题，有一些不足和小问题也及时予以修正，系统上线后，为了保证数据的安全性，对系统进行了备份操作，系统备份是每两个月备份一次，数据库备份为每周备份一次，系统部署在租赁的云平台服务器中。

本次系统上线成功后，得到了用户的高度认可，但是在功能上和性能上还需做进一步的研究处理，使其有更高的性能和更好的用户体验。系统在以后的升级过程中，需要解决一系列用户所提出的问题，例如打印过程中如何避免浏览器的兼容性问题，大量用户访问时，如何保持较高的响应速度，在系统今后的升级过程中将着重解决这些安全性问题。

参考文献

1. 陈敬宗.计算机软件Java编程特点与技术应用分析[J].中国信息界,2025,(01):162-164.
2. 柯灵.Java编程语言在计算机软件开发中的应用与问题处理探析[J].电脑知识与技术,2024,20(27):45-47.
3. 王志亮,纪松波.基于SpringBoot的Web前端与数据库的接口设计[J].工业控制计算机,2023,36(03):51-53.
4. 李兴华,马云涛.Spring开发实战[M].人民邮电出版社:202303.381.
5. 李艳杰.MySQL数据库下存储过程的综合运用研究[J].现代信息科技,2023,7(11):80-82+88.
6. 肖睿,李鲲程,范效亮,等.MySQL数据库应用技术及实践[M].人民邮电出版社:202206.228.
7. 黄维.基于B/S模式的虚拟网络实验室安全管理体系分析[J].信息系统工程,2024,(05):4-7.
8. 张宇薇.HTML5在Web前端开发中的应用[J].集成电路应用,2024,41(04):274-276.
9. 唐昭雯.基于SQL Server与IDEA的大学寝室签到管理系统的设计[J].现代计算机,2024,30(17):97-102.
10. 肖睿,潘庆先,孔德华,等.Java面向对象程序开发及实战[M].人民邮电出版社:202206.305.
11. 刘国方,郝萍萍.基于大数据的线上电商系统设计[J].现代信息科技,2024,8(24):82-87+94.
12. 陆剑,冯晓睿.基于Web前端开发技术的电子商务网站设计[J].信息记录材料,2024,25(03):231-233+236.
13. Lingjie C ,Jun L .Research on design of customer portrait system for E-commerce[J].Applied Mathematics and Nonlinear Sciences,2022,8(2):275-288.
14. 赵旭.Web前端开发技术的电子商务网站设计分析[J].信息记录材料,2024,25(12):206-208.
15. 赵春辉.基于Spring Cloud的电商平台系统设计与实现[J].广西民族大学学报(自然科学版),2024,30(03):97-103.
16. 王渊,王日中,张颖.综合管理信息平台系统设计[J].山西电子技术,2024,(03):88-90.
17. 吴伶琳.基于SpringBoot的客户关系管理系统设计与实现[J].无线互联科技,2023,20(24):60-62.
18. 聂志浩.基于RFBS映射的用户参与定制化产品设计方法研究[D].四川大学硕士学位论文,2023.
19. Lalita S ,Worasit C .A Case Study of Usability Design Principle in Responsive e-Commerce Web Application[J].International Journal of e-Education, e-Business, e-Management and e-Learning,2018,8(3):139-144.
20. Bengoechea G A ,Ruiz G J F,Herrera H M, et al.Neuromarketing and e-commerce: analysis of over the top platform homepages[J].International Journal of Services Operations and Informatics,2023,12(3):253-266.
21. 索红升.基于Java的电子商务平台的设计与开发[J].软件,2022,43(11):138-140.
22. 李俊彦.基于Web的电商平台的设计与开发[J].商场现代化,2022(21):31-33.
23. Tobias W ,Robert W ,Gero S , et al.Developing design principles to standardize e-commerce ecosystems: A systematic literature review and multi-case study of boundary resources.[J].Electronic markets,2022,32(4):31-30.
24. 庄帅,阮钦龙.微型电商平台的设计与开发[J].福建电脑,2022,38(04):59-63.
25. 李文立,胡雷.电子商务系统分析与设计[M].北京:人民邮电出版社,2022.
26. Liu X Y ,Li Y X .Design and Implementation of a Business Platform System Based on Java[J].Procedia Computer Science,2020,166(C):150-153.
27. RashaM A ,KhalsaS A ,AmaniN A , et al.E-commerce Web App in Azure Cloud: Considerations, Components of Implementation and Schematic Design[J].Computer and Information Science,2021,14(4):32-32.
28. 尚梦莹,白宗,侯珂.电商平台个性化推荐系统的设计与实现[J].电子技术与软件工程,2021(23):128-129.
29. 吕新福.中小企业电子商务网站运营模式的创新途径研究[J].中国商论,2021(22):37-39.
30. 杨晨.基于数据挖掘技术的电商用户购买行为预测研究[D].南京大学硕士学位论文,2021.
31. 尹成语.电商平台用户在线行为分析和意图预测[D].南京航空航天大学硕士学位论文,2021.
32. 张敏.基于B2C的电子商务平台开发和设计研究[J].无线互联科技,2020,17(23):52-53.

致  谢

在这篇论文的撰写过程中，我深感“砥砺前行，勇往直前”的道理。正如成语所说，“千里之行，始于足下”。无论面对多么艰难的挑战，只要我们保持坚定的信念和努力的态度，就能够攻克困难，实现自己的目标。

同时，我们也要明白“世上无难事，只怕有心人”的道理。通过不断学习和积累知识，我们能够拓展自己的视野，提升自己的能力。正如一句古训所说：“读书破万卷，下笔如有神”，只有通过不断学习和锤炼才能够成为真正的专家和领导者。

在攻克困难的过程中，我们也要保持“与时俱进”的意识。正如成语所说：“时不我待”。在一个日新月异的时代，只有跟上时代的步伐，不断更新自己的知识和技能，才能立于不败之地。

最后，我要引用一句励志的名言：“成功源于自信，自信源于经验，经验源于失败”。在追求梦想的道路上，我们可能会遇到许多挫折和失败，但正是通过这些经历，我们能够积累宝贵的经验，提升自己的能力，并最终实现自己的目标。

在本文的写作过程中，这些励志的成语和名言一直激励着我，让我坚持不懈，追求卓越。希望这些励志的言辞也能够激励和鼓舞其他人，在追逐自己的梦想的道路上勇往直前，不断超越自我！

-免费领取项目源码，请关注❤点赞收藏并私信博主，谢谢-
