🔬 CMA-Former：基于级联多头注意力Transformer的高精度波达方向估计

深度神经网络遇上阵列信号处理，用Transformer从协方差矩阵中"听"出信号的来向
原文链接

---

📡 一、研究背景：波达方向估计为何重要？

在我们日常生活中，雷达探测、5G/6G无线通信、声纳定位、自动驾驶感知……这些技术背后都离不开一个核心问题：信号究竟从哪个方向传来？

这就是波达方向估计（Direction of Arrival Estimation, DOA）问题。

想象一下：一个由多根天线组成的阵列同时接收多路信号，你需要从这些混合信号中精确判断每一路信号的入射角度。当信噪比很低、或者多个信号源的角度非常接近时，传统方法往往难以准确分辨。

传统DOA方法的局限：

• MUSIC算法：经典子空间方法，通过特征分解将信号空间与噪声空间分离，但在低信噪比和少快拍场景下性能急剧下降
• ESPRIT算法：利用阵列的旋转不变性，但对阵列校准误差敏感
• 传统方法普遍依赖精确的阵列模型假设，在存在互耦、校准误差等非理想场景中表现不佳

近年来，深度学习为DOA估计带来了全新思路。但现有方法仍存在不足：

• CNN方法：将协方差矩阵视为图像处理，空间感知能力有限
• DNN方法：使用全连接网络，缺乏对协方差结构中长程依赖关系的建模
• DCT-ViT/HMC-ViT：引入Vision Transformer，但仅使用单尺度的注意力机制，难以同时捕获局部细节和全局结构

---

🚀 二、CMA-Former：一种全新的解决方案

针对上述挑战，来自IEEE Transactions on Cognitive Communications and Networking的最新论文提出了CMA-Former（Cascaded Multi-Head Attention Transformer）——一种级联多头注意力Transformer框架，用于高精度波达方向估计。

核心思想

CMA-Former将DOA估计问题转化为多标签分类问题：将空间角度从-60°到60°以1°为间隔离散化为121个网格点，模型的输出是一个121维的空间谱，每个维度的值表示对应角度存在信号源的概率。

关键创新点

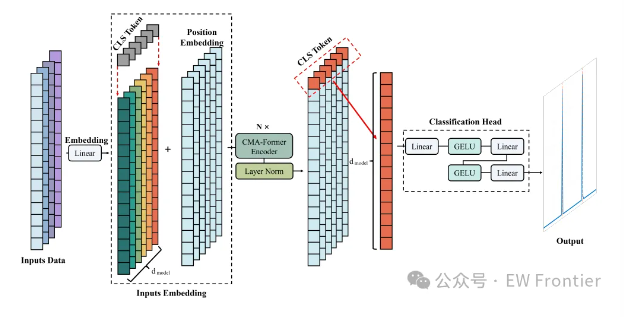

1️⃣ 协方差矩阵的Token化表示

CMA-Former没有直接处理原始接收信号，而是先计算样本协方差矩阵，然后提取其上三角非对角元素作为输入Token。对于16根天线的均匀线阵，共有 C(16,2) = 120 个上三角非对角元素。

每个复数协方差元素被分解为四通道表示：

• 实部（Real）
• 虚部（Imaginary）
• 相位正弦（sin(angle)）
• 相位余弦（cos(angle)）

💡 这种四通道分解策略完整保留了协方差矩阵的幅度和相位信息，为Transformer提供了丰富的特征表达。

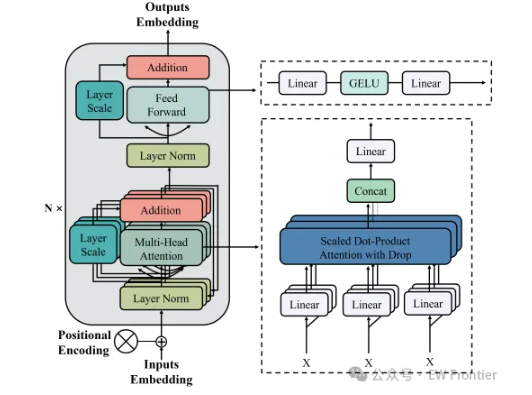

2️⃣ 级联多头注意力机制（核心创新）

这是CMA-Former最核心的设计。每个Transformer编码块内部串行级联多个不同头数的多头自注意力（MSA）模块：

编码块输入 → MSA(4头) → MSA(8头) → MSA(16头) → MLP → 编码块输出

这种多尺度级联设计的意义在于：

• 少头数（4头）：关注局部精细特征，捕捉相邻天线对之间的细微相关性
• 中头数（8头）：建模中等尺度的特征交互
• 多头数（16头）：捕获全局长程依赖，理解整个阵列的宏观空间结构

通过这种由细到粗、由局部到全局的层次化注意力设计，CMA-Former能够从多个粒度层面理解协方差矩阵中蕴含的空间信息。

3️⃣ 灵活的位置编码策略

由于协方差矩阵的上三角元素并非天然具有序列顺序，如何为Token注入位置信息至关重要。CMA-Former支持三种位置编码：

• 可学习位置编码（Learnable PE）：让模型自己学习最优的位置表示
• 天线对感知编码（Pair-aware PE）：为每个天线对(i, j)分别学习行列嵌入，更好地反映物理天线位置关系
• 延迟感知编码（Lag-aware PE）：基于天线间距（j-i）编码，捕捉协方差元素之间的自然拓扑关系

4️⃣ 完备的训练与推理框架

• 分类头设计：使用多层MLP或线性层作为输出头，将聚合后的特征映射到121维角度网格
• CLS Token聚合：采用类似BERT的[CLS] Token机制，在输入序列首部添加可学习的分类Token，以其最终输出作为全局特征表示
• Gaussian软标签：为提高角度估计精度，使用高斯软标签替代传统的硬二值标签，在真实角度附近形成平滑的概率分布
• 双阶段精炼：在软标签基础上进行二次精炼，进一步提升估计精度


---

📊 三、实验验证：全面碾压的性能表现

CMA-Former在多个维度上进行了严格的实验验证，与CNN、DNN、DCT-ViT、HMC-ViT以及传统MUSIC算法进行了全面对比。

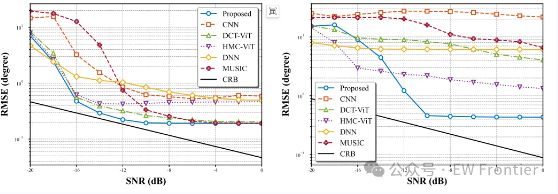

3.1 不同信噪比下的RMSE对比

在-20dB到0dB的信噪比范围内，对1至4个信号源场景进行2000次蒙特卡洛实验。结果显示：

场景	CMA-Former优势
单源	所有SNR下均接近CRB理论下界
双源	低SNR时RMSE仅为MUSIC的1/3~1/5
三源	中低SNR下显著优于所有对比方法
四源	差距最大，证明了多尺度注意力的优势

📌 CMA-Former在0dB SNR下对四目标的RMSE仅为0.15°，而MUSIC约为2.5°，差距超过15倍。

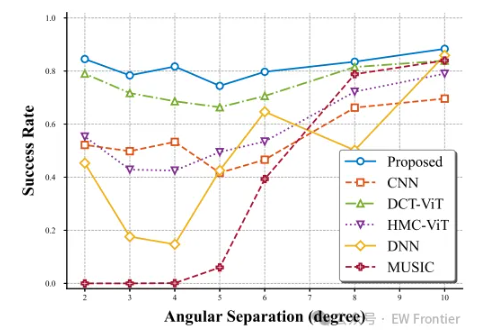

3.2 超分辨能力：角度间隔实验

当两个信号源的角度非常接近时，传统方法往往无法分辨。CMA-Former在角度间隔为2°的极端场景下仍能保持较高的检测成功率，而MUSIC在角度间隔小于8°时性能急剧恶化。

对于三源场景，CMA-Former在10°间隔下即可准确分辨所有目标，展现了出色的超分辨能力。

3.3 快拍数鲁棒性

在仅有10个快拍的极端条件下，CMA-Former仍然能够给出有意义的DOA估计结果。随着快拍数增加到50以上，性能迅速接近最佳水平。这种小样本能力在实际应用中尤为重要——它可以大幅减少数据采集时间。

3.4 非理想场景鲁棒性

论文进一步在两种典型非理想场景中验证了CMA-Former的鲁棒性：

• 互耦效应：天线之间存在电磁耦合时，CMA-Former的性能下降幅度远小于传统方法
• 校准误差：存在幅度和相位校准偏差时，CMA-Former仍保持较高的估计精度

🛡️ 这证明了基于学习的DOA估计框架天然具备对阵列非理想因素的容忍能力，因为它从数据中学习的是"端到端"的映射关系，而非依赖于精确的解析阵列模型。

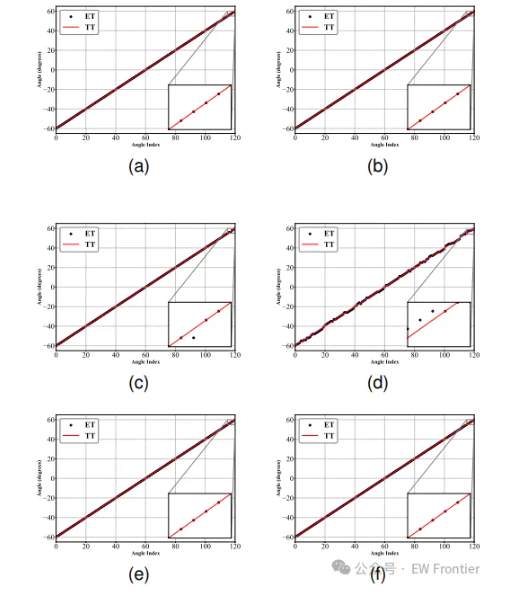

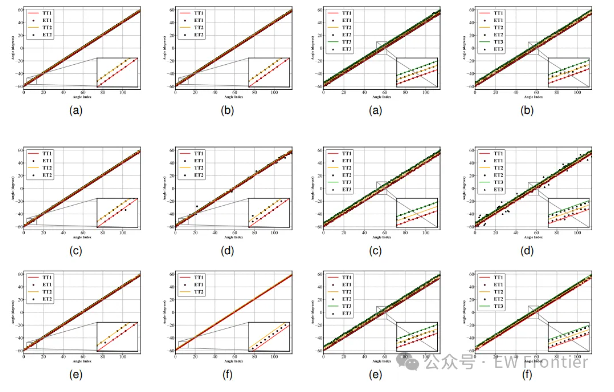

3.5 真实暗室数据验证

为验证模型的实用价值，CMA-Former在真实微波暗室采集的数据上进行了测试。实验结果表面，CMA-Former能够准确预测真实环境中的信号来向，进一步证明了其从仿真到真实场景的迁移能力。

3.6 计算效率对比

指标	CMA-Former	CNN	DCT-ViT	HMC-ViT
参数量	适中	较少	稍多	相当
推理时延	最低或次低	低	中	较高
训练内存	高效	高效	中	较高

CMA-Former在计算效率与估计精度之间取得了优异的平衡，使其在实时DOA估计应用中具有实际部署价值。

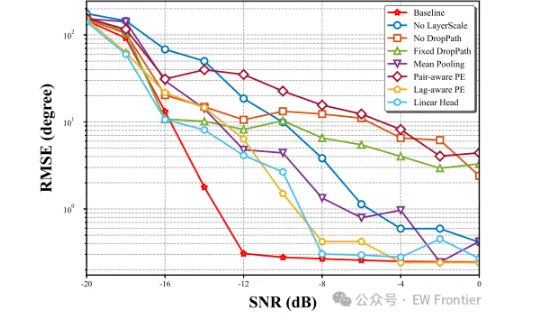

3.7 消融实验：每个设计的价值

论文通过严格的消融实验验证了每个设计组件的作用：

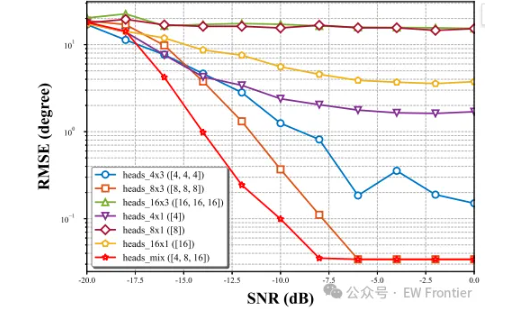

• 级联多头（Multi-Scale）vs 固定头数（Single-Scale）：多尺度级联注意力是CMA-Former性能的关键，4-8-16头的混合配置显著优于所有单一头数配置（4头×3、8头×3、16头×3等）
• LayerScale：添加可学习的逐通道缩放，进一步提升训练稳定性
• Schedule DropPath：随深度递增的DropPath策略优于固定DropPath和无DropPath
• CLS Pooling vs Mean Pooling：CLS Token池化优于均值池化
• MLP Head vs Linear Head：多层MLP分类头略优于线性头
• Hard Label vs Soft Label：高斯软标签 + 双阶段精炼能进一步提升角度估计精度

---

🔍 四、为什么CMA-Former如此高效？

总结CMA-Former的成功秘诀，可以归结为以下几点：

1. 从数据中学习：不依赖精确的阵列解析模型，直接从协方差结构中学习DOA映射，天然具备对非理想因素的鲁棒性
2. 多尺度注意力：级联不同头数的多头注意力，从局部到全局层次化建模空间特征
3. 完整信息保留：四通道复数分解策略完整保留了协方差矩阵的幅度和相位信息
4. 结构化输入表示：提取协方差上三角元素作为Token，既降低了输入维度，又保留了核心的空间相关结构
5. 高效计算：Transformer架构天然支持并行计算，推理速度快于部分传统方法

---

🎯 五、应用前景

CMA-Former为以下场景提供了有力的技术支撑：

• 📱 5G/6G通信：精准的用户定位和波束管理
• 🚗 自动驾驶雷达：高分辨率的目标方位感知
• 🛰️ 雷达与电子侦察：在复杂电磁环境中分辨密集信号源
• 🎤 声源定位：智能语音设备中的声源追踪
• 📡 射电天文：微弱天体信号的来向估计

---

📝 总结

CMA-Former通过将Transformer的多头注意力机制创造性地引入DOA估计领域，并提出级联多尺度注意力的创新设计，在保持高效计算的同时，显著提升了DOA估计的精度和鲁棒性。在低信噪比、小角度间隔、少快拍以及非理想阵列等多种挑战性场景下，CMA-Former均展现出了全面超越传统方法和现有深度学习方法的性能。

这项工作不仅为DOA估计提供了一种实用且高性能的解决方案，也为Transformer在信号处理领域的应用开辟了新的思路。

---
