I. 引言

协同3D目标检测任务需要智能体之间交换信息,但不完美定位导致的位置估计误差会导致消息错位,影响协同性能。目前处理定位误差的方法可分为两类:引入监督使模型能意识到位姿误差,以及设计鲁棒的框架或模型结构。但大多数都需要真实位姿进行监督,导致实用性较低。

本文提出CoAlign,一种对未知位姿误差有鲁棒性的混合协同框架(中期协同+晚期协同)。解决方案依赖智能体-物体位姿图建模,以提高协同智能体的位姿一致性。此外,还使用多尺度特征融合策略,以在不同分辨率下聚合中间特征。与之前的方法不同,CoAlign在训练时无需真实位姿监督,也不对位姿误差进行明确假设。实验证明CoAlign可以极大降低相对位姿误差,并在存在位姿误差时达到sota性能。

III. 问题描述

设场景中有 N N N个智能体, O i , B i O_i,B_i Oi,Bi分别为智能体 i i i的观测和检测输出。标准的中期协同3D目标检测流程如下:
F i = f e n c o d e r ( O i ) M j → i = f t r a n s f o r m ( ξ i , ( F j , ξ j ) ) F i ′ = f f u s i o n ( { M j → i } j = 1 N ) B i = f d e c o d e r ( F i ′ ) F_i=f_{encoder}(O_i)\\ M_{j\rightarrow i}=f_{transform}(\xi_i,(F_j,\xi_j))\\ F'_i=f_{fusion}(\{M_{j\rightarrow i}\}_{j=1}^N)\\ B_i=f_{decoder}(F'_i) Fi=fencoder(Oi)Mji=ftransform(ξi,(Fj,ξj))Fi=ffusion({Mji}j=1N)Bi=fdecoder(Fi)

其中 F i F_i Fi为特征, ξ i \xi_i ξi为6自由度位姿, M j → i M_{j\rightarrow i} Mji为智能体 j j j传输给智能体 i i i的消息( M i → i = F i M_{i\rightarrow i}=F_i Mii=Fi),其坐标系与 F i F_i Fi通过位姿变换对齐, F i ′ F'_i Fi为聚合特征。

本文的目标是在消息传输前,通过引入额外位姿修正,最小化位姿 ξ \xi ξ的误差。

IV. 位姿鲁棒的协同3D检测

A. 总体结构

CoAlign的流程如下:
F i , B i = f d e t e c t i o n ( O i ) ξ j → i ′ = f c o r r e c t i o n ( { B j , ξ j } j = 1 N ) M j → i = f t r a n s f o r m ( ξ i , ( F j , ξ j → i ′ ) ) F i ′ = f f u s i o n ( F i , { M j → i } j = 1 N ) B i ′ = f d e c o d e r ( F i ′ ) F_i,B_i=f_{detection}(O_i)\\ \xi'_{j\rightarrow i}=f_{correction}(\{B_j,\xi_j\}_{j=1}^N)\\ M_{j\rightarrow i}=f_{transform}(\xi_i,(F_j,\xi'_{j\rightarrow i}))\\ F'_i=f_{fusion}(F_i,\{M_{j\rightarrow i}\}_{j=1}^N)\\ B'_i=f_{decoder}(F'_i) Fi,Bi=fdetection(Oi)ξji=fcorrection({Bj,ξj}j=1N)Mji=ftransform(ξi,(Fj,ξji))Fi=ffusion(Fi,{Mji}j=1N)Bi=fdecoder(Fi)

其中 B i , B i ′ B_i,B'_i Bi,Bi为协同前后的检测输出, ξ j → i ′ \xi'_{j\rightarrow i} ξji为修正的相对位姿。

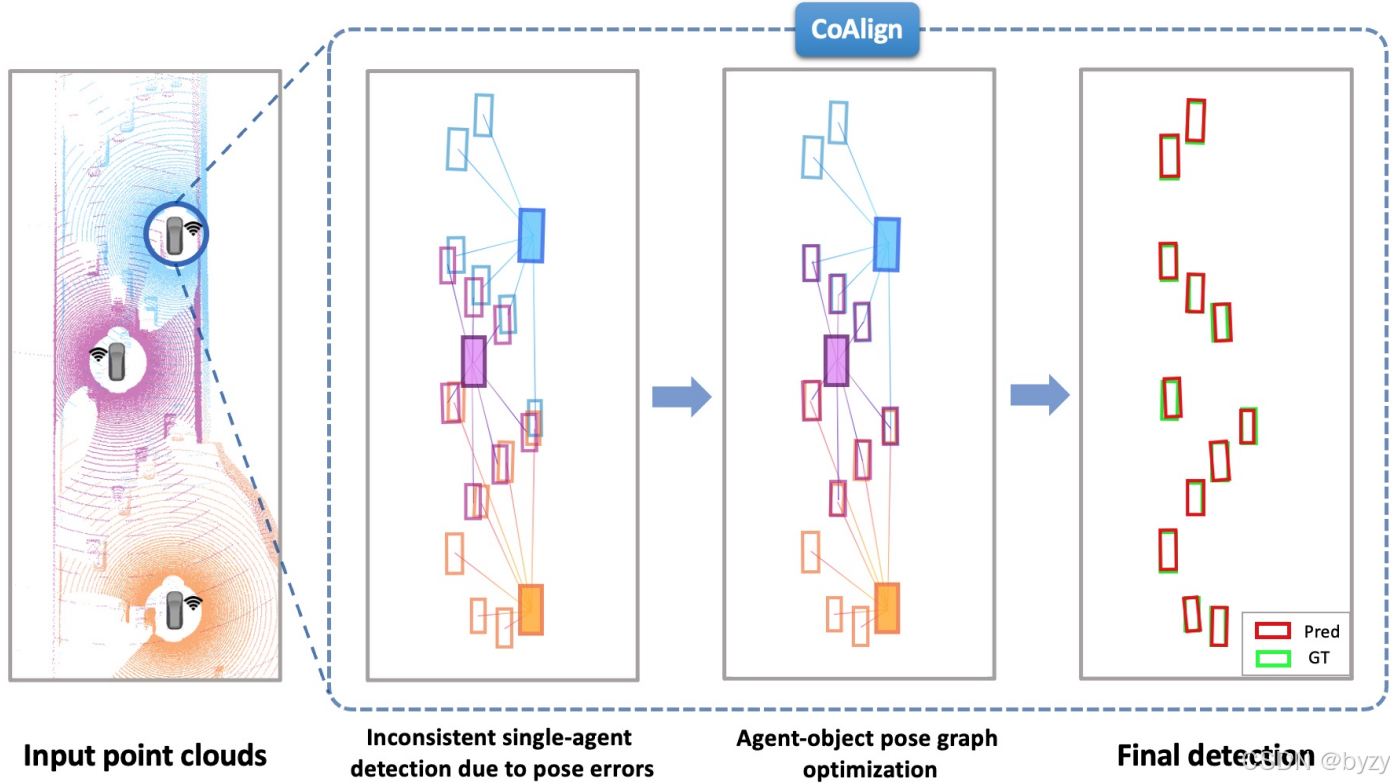

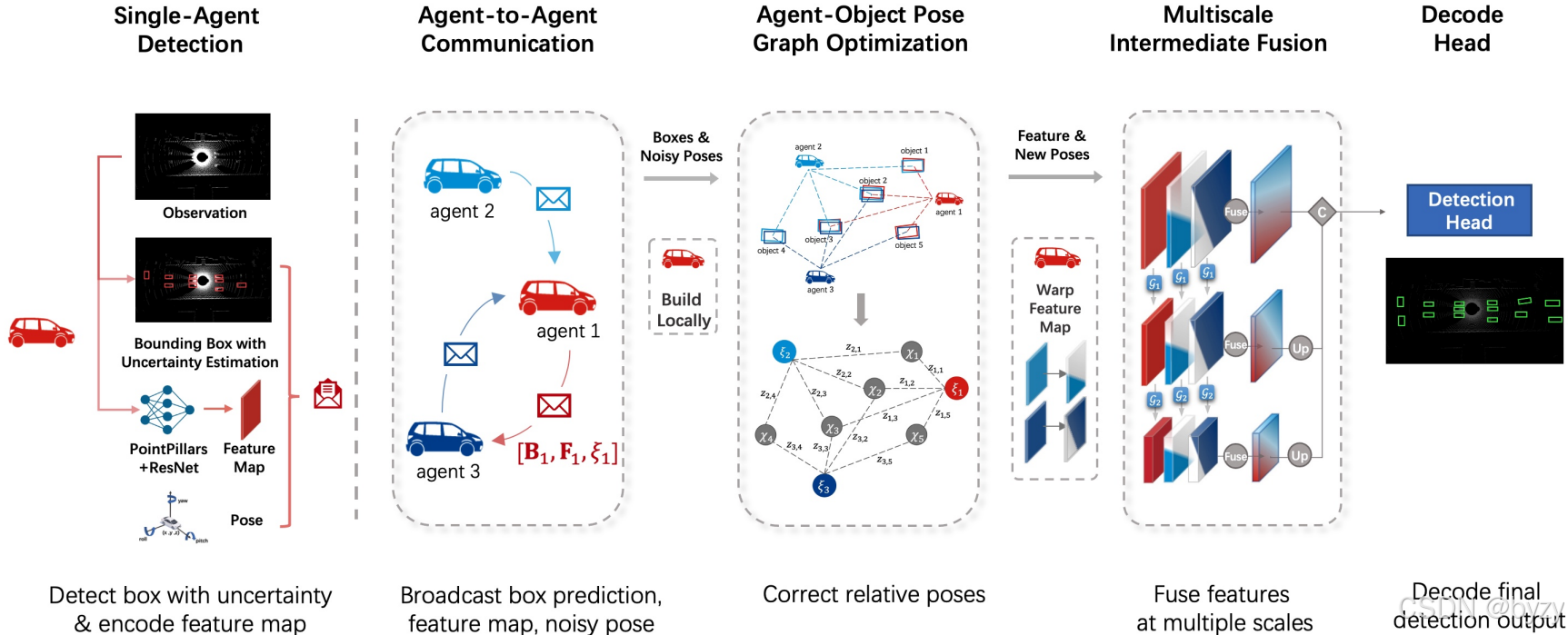

在这里插入图片描述

B. 带有不确定性估计的单智能体检测

f d e t e c t i o n f_{detection} fdetection可利用现成的检测器,但额外估计不确定性,以避免错误检测对位姿修正带来负面影响。带有不确定性的边界框记为 b = ( x ^ , y ^ , z ^ , l ^ , w ^ , h ^ , θ ^ , σ x 2 , σ y 2 , σ θ 2 ) b=(\hat x,\hat y,\hat z,\hat l,\hat w,\hat h,\hat\theta,\sigma_x^2,\sigma_y^2,\sigma_\theta^2) b=(x^,y^,z^,l^,w^,h^,θ^,σx2,σy2,σθ2),包括3D位置、3D尺寸、3D朝向角、中心位置方差和角度方差。

本文将边界框中心位置视作服从高斯分布的随机变量,损失函数为高斯分布 N ( x ^ , σ x 2 ) \mathcal N(\hat x,\sigma_x^2) N(x^,σx2)与真实delta分布 P ( x ) = δ ( x − x 0 ) \mathbb P(x)=\delta(x-x_0) P(x)=δ(xx0)的KL散度:
L x = ( x ^ − x 0 ) 2 2 σ x 2 + log ⁡ σ x 2 2 L_x=\frac{(\hat x-x_0)^2}{2\sigma_x^2}+\log\frac{\sigma_x^2}2 Lx=2σx2(x^x0)2+log2σx2

其中 x 0 x_0 x0为真值。

因为角度具有周期性,本文视其服从冯·米塞斯分布,均值为 θ ^ \hat\theta θ^,集中度为 1 / σ θ 2 1/\sigma_\theta^2 1/σθ2。本文最小化该分布与真实delta分布 P ( x ) = δ ( θ − θ 0 ) \mathbb P(x)=\delta(\theta-\theta_0) P(x)=δ(θθ0)之间的KL散度:
L θ = log ⁡ I 0 ( exp ⁡ ( − s ) ) − exp ⁡ ( − s ) ∥ cos ⁡ ( θ ^ − θ 0 ) ∥ L_\theta=\log I_0(\exp(-s))-\exp(-s)\|\cos(\hat\theta-\theta_0)\| Lθ=logI0(exp(s))exp(s)cos(θ^θ0)

其中 θ 0 \theta_0 θ0为真值, I 0 I_0 I0为0阶修正的贝塞尔函数, s = log ⁡ ( σ θ 2 ) s=\log(\sigma_\theta^2) s=log(σθ2)。为了在 s s s较大时促进梯度回传,可加一个正则化项 λ E L U ( s − c ) \lambda ELU(s-c) λELU(sc),其中 E L U ELU ELU为指数线性单元(ELU), c c c为控制ELU影响的超参数。

单智能体检测与不确定性估计的总损失为
L = L c l s + α r e g L r e g + α c e n t e r ( L x + L y ) + α θ L θ L=L_{cls}+\alpha_{reg}L_{reg}+\alpha_{center}(L_x+L_y)+\alpha_\theta L_\theta L=Lcls+αregLreg+αcenter(Lx+Ly)+αθLθ

C. 智能体-物体位姿图优化

在这里插入图片描述
在这里插入图片描述

单智能体检测后,智能体 i i i会共享三类消息:自身定位模块估计的位姿 ξ i \xi_i ξi,自身的检测结果,以及特征图 F i F_i Fi。位姿修正只需要前两个消息,且由于边界框只含有偏航角,本文仅修正2D空间中的 ( x i , y i , θ i ) (x_i,y_i,\theta_i) (xi,yi,θi)

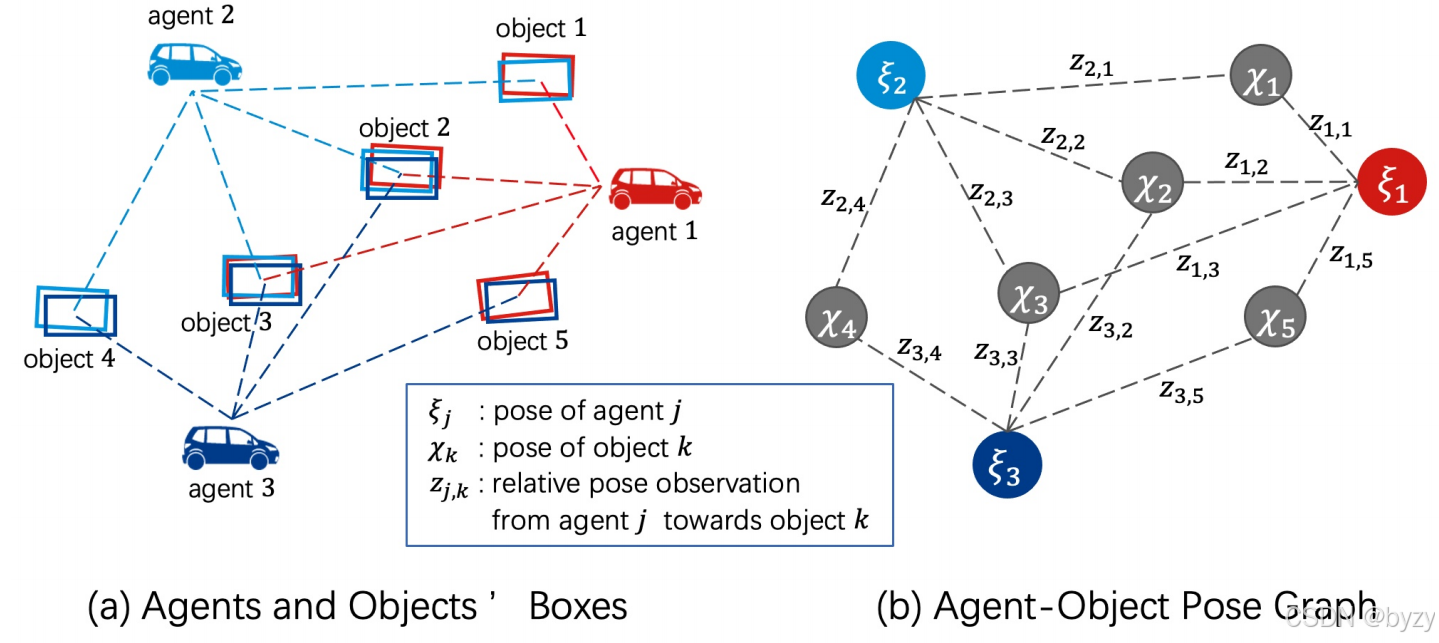

思路为对齐对应同一物体在不同智能体检测下的边界框,利用智能体-物体位姿图来表达智能体与物体的关系,随后在图上进行优化,以实现位姿对齐。具体来说,智能体 i i i从所有其它智能体接收消息,并建立其自己的姿态图 G ( V a g e n t , V o b j e c t , E ) G(\mathcal V^{agent},\mathcal V_{object},\mathcal E) G(Vagent,Vobject,E),这是一个智能体与被检测物体的二分图。节点集合 V a g e n t \mathcal V^{agent} Vagent包含所有 N N N个智能体, V o b j e c t \mathcal V_{object} Vobject则包含所有物体,通过空间聚类来自所有智能体的、相似的边界框得到。边集 E \mathcal E E表示智能体与物体的检测关系,当一个智能体检测到某物体时,在两者的节点之间添加边。注意该图是在各智能体局部建立的,但对所有智能体来说是一样的。

姿态图中的每个节点都对应一个位姿。对于智能体 j j j,其位姿为其定位模块估计的结果;对于物体 k k k,其位姿 χ k \chi_k χk由边界框簇中的多个边界框采样得到,即多个智能体检测到的同一物体。 E \mathcal E E则反映了智能体与物体的相对位姿。令 z j k = ( x ^ , y ^ , θ ^ ) z_{jk}=(\hat x,\hat y,\hat\theta) zjk=(x^,y^,θ^)为物体 k k k相对于智能体 j j j的相对位姿(来自智能体 j j j的检测结果),理想情况下,同一物体的位姿在不同智能体视角下是一致的,即位姿一致性误差 e j k = z j k − 1 ∘ ( ξ j − 1 ∘ χ k ) ∈ R 3 e_{jk}=z_{jk}^{-1}\circ(\xi_j^{-1}\circ\chi_k)\in\mathbb R^3 ejk=zjk1(ξj1χk)R3为0,其中 ∘ \circ 为运动补偿操作,等价于乘以相应的齐次变换矩阵; ξ − 1 \xi^{-1} ξ1为逆位姿,等价于齐次变换矩阵的逆。

为了促进位姿一致性,考虑下列优化问题:
{ ξ j ′ , χ k ′ } = arg min ⁡ { ξ j , χ k } E ( E ) = ∑ ( ξ j , χ k ) ∈ E e j k T Ω j k e j k \{\xi'_j,\chi'_k\}=\argmin_{\{\xi_j,\chi_k\}}E(\mathcal E)=\sum_{(\xi_j,\chi_k)\in\mathcal E}e^T_{jk}\Omega_{jk}e_{jk} {ξj,χk}={ξj,χk}argminE(E)=(ξj,χk)EejkTΩjkejk

其中 Ω j k = d i a g ( [ 1 / σ x 2 , 1 / σ y 2 , 1 / σ θ 2 ] ) ∈ R 3 × 3 \Omega_{jk}=diag([1/\sigma^2_x,1/\sigma_y^2,1/\sigma_\theta^2])\in\mathbb R^{3\times 3} Ωjk=diag([1/σx2,1/σy2,1/σθ2])R3×3,类似基于图的SLAM中的信息矩阵,衡量该边界框测量的置信度。

上式的优化与基于图的SLAM类似,通过高斯-牛顿或莱文贝格-马夸特算法求解。迭代中,固定自车位姿,并更新所有其它智能体和物体的位姿。收敛通常很快,因为初始解 { ξ j , χ k } \{\xi_j,\chi_k\} {ξj,χk}较好。最后,可求相对位姿 ξ j → i ′ = ξ i ′ − 1 ∘ ξ j ′ \xi'_{j\rightarrow i}=\xi'^{-1}_i\circ\xi'_j ξji=ξi1ξj,并依据其将智能体 j j j的特征变换到自车位姿下,得到 M j → i M_{j\rightarrow i} Mji

D. 多尺度特征融合

在相对位姿修正后,特征图之间仍可能存在错位。为了进一步减小位姿噪声影响,本文使用多尺度融合方法,在不同空间尺度上融合特征。精细尺度可提供细节的几何和语义信息,而粗糙尺度对位姿误差更不敏感。

F j → i ( l ) F_{j\rightarrow i}^{(l)} Fji(l)为尺度 l l l上的协同特征,多尺度融合可表达如下:
F j → i ( 1 ) = M j → i F j → i ( l + 1 ) = g l ( F j → i ( l ) ) F i ( l ) = F u s e ( { F j → i ( l ) } j = 1 N ) F i ′ = C a t ( [ F i ( 1 ) , u 2 ( F i ( 2 ) ) , ⋯   , u L ( F i ( L ) ) ] ) F_{j\rightarrow i}^{(1)}=M_{j\rightarrow i}\\ F_{j\rightarrow i}^{(l+1)}=g_l(F_{j\rightarrow i}^{(l)})\\ F_i^{(l)}=Fuse(\{F_{j\rightarrow i}^{(l)}\}_{j=1}^N)\\ F'_i=Cat([F_i^{(1)},u_2(F_i^{(2)}),\cdots,u_L(F_i^{(L)})]) Fji(1)=MjiFji(l+1)=gl(Fji(l))Fi(l)=Fuse({Fji(l)}j=1N)Fi=Cat([Fi(1),u2(Fi(2)),,uL(Fi(L))])

其中 g l g_l gl为带有2倍下采样的残差层, F u s e Fuse Fuse为智能体维度的注意力操作, u l u_l ul为上采样操作。

本文在训练时为 x , y x,y x,y θ \theta θ添加高斯噪声,以模拟位姿误差。
