本文记录了用 AI 通过 COMSOL Java API 实现 AI 芯片液冷冷板全流程自动化仿真的完整经历

— — — — — — — — — — — — — — — — — — — —

前言:为什么要让 AI 来跑 COMSOL?

做过 COMSOL 仿真的朋友应该都有体会:

  • 手动建一个复杂模型,光几何和网格就能折腾一天
  • 参数扫掠要反复改、反复跑,重复性工作多到怀疑人生
  • 收敛问题排查全靠经验,换个人可能就卡半天
  • 后处理出图、写报告又是一堆体力活

我就在想:既然大模型能写代码,能不能让 AI 直接控制 COMSOL,把整个仿真流程自动化?

说干就干。我用 AI Agent 驱动 COMSOL 的 Java 解释器,做了一个 AI 芯片液冷冷板的三维仿真项目。从几何建模到最终出报告,全程 AI 自动执行,我只负责提需求和验收。

结果是:模型跑通了,但坑也踩了一大堆。这篇文章就把整个过程和经验分享出来。

— — — — — — — — — — — — — — — — — — — —

一、项目背景:700W AI 芯片的散热难题

先简单说下仿真对象。

随着 AI 芯片功耗越来越高,传统风冷已经顶不住了,液冷成为必然选择。我做的就是一个 4 颗 Chiplet + 微通道冷板的液冷散热方案仿真。

核心参数:

参数

数值

Chiplet 数量

4 颗

单颗尺寸

20 mm × 20 mm × 0.8 mm

总功耗

700 W(260/170/150/120 W)

冷板尺寸

80 mm × 60 mm

微通道数量

20 条并联

通道尺寸

1.2 mm 宽 × 1.5 mm 高

入口温度

25 °C

冷却液流量

1.5 L/min

材料

硅芯片 + 铜均热板 + 铜冷板 + 水

仿真目标很明确:在给定流量下,芯片最高温度能不能控制在合理范围内?压降有多大?通道流量分配均不均匀?

— — — — — — — — — — — — — — — — — — — —

二、方案设计:AI Agent 如何控制 COMSOL?

2.1 整体架构

整个方案的核心思路是:

用户需求 → AI Agent → COMSOL Java API → COMSOL 求解器 → 结果验证 → 交付产物

具体来说:

  • AI Agent 扮演高级仿真工程师的角色,负责决策和代码生成
  • COMSOL Java API 是执行层,所有建模、求解、后处理操作都通过 Java 代码完成
  • 严格的验收体系保证 AI 不会"瞎跑",每个阶段都有明确的通过标准

2.2 Prompt 工程:给 AI 定规矩

这是整个项目最关键的部分。如果只是让 AI"随便写写代码",结果一定是灾难。

我给 AI Agent 的 Prompt 包含了 20 个章节,核心可以概括为几大块:

① 角色定义

不是"帮我写代码",而是"你是一名高级仿真工程师,你的任务是实际运行模型、验证收敛、交付完整产物"。

② 参数锁

把所有几何参数、材料参数、边界条件全部锁死,防止 AI 自己乱改。任何参数变更都必须重建几何和网格,不能只改报告。

③ 分阶段求解策略

绝对不允许从零场直接全流量启动。必须:

  • 低流量初值 → 小步长连续化 → 每个检查点独立保存
  • 流场收敛后再加热载荷,热载荷也要连续化(25% → 50% → 75% → 100%)

④ 强制验收标准

这是最重要的。每个阶段都有明确的通过门槛:

流场验收门槛(部分):

质量误差 < 0.5%
入口目标流量误差 < 0.5%
截面闭合误差 < 0.5%
通道闭合误差 < 0.5%
反向流量比例 < 0.5%
所有通道流量 > 0
压降 > 0

⑤ 异常处理规则

遇到 Connection reset、内存不足、不收敛等情况怎么办,全部写清楚。

2.3 为什么用 Java API 而不是 LiveLink for MATLAB?

COMSOL 提供多种自动化接口,选 Java 的原因:

  • 原生支持:COMSOL 本身就是 Java 写的,API 最完整
  • 性能好:直接在 JVM 里跑,没有跨语言开销
  • 可编译:Java 代码可以编译成 class 文件,运行更稳定
  • AI 生成质量高:大模型对 Java 代码的生成质量普遍不错

— — — — — — — — — — — — — — — — — — — —

三、仿真结果:先看看跑出来怎么样

先上结果,后面再讲过程。

3.1 关键温度数据

在 700W 总功耗、1.5 L/min 流量下:

指标

数值

芯片最高温度

54.14 °C

芯片平均温度

44.60 °C

芯片最低温度

35.07 °C

冷却液入口温度

25.00 °C

冷却液出口温度

~34.85 °C

压降

~2913 Pa

对于 700W 的总功耗来说,最高温 54°C 左右,这个散热效果还是相当不错的。

3.2 结果云图展示

芯片温度分布:

温度分布呈现明显的不均匀性——功耗最高的 Chiplet 1(260W)温度最高,而且沿流动方向有明显的温升梯度。

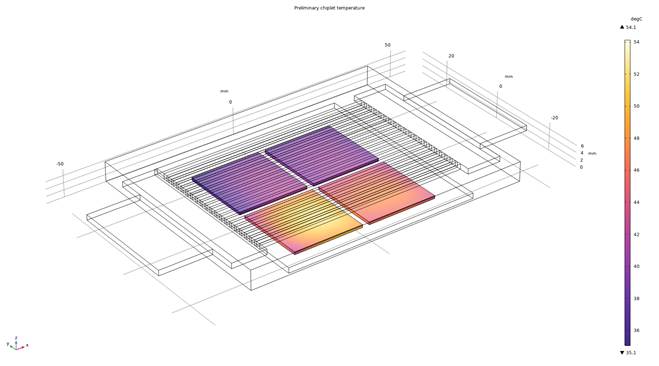

图 1 芯片温度云图(最高温 54.14°C)

固体温度三维云图:

从芯片→均热板→冷板的热传导路径非常清晰,铜均热板起到了很好的温度均化作用。

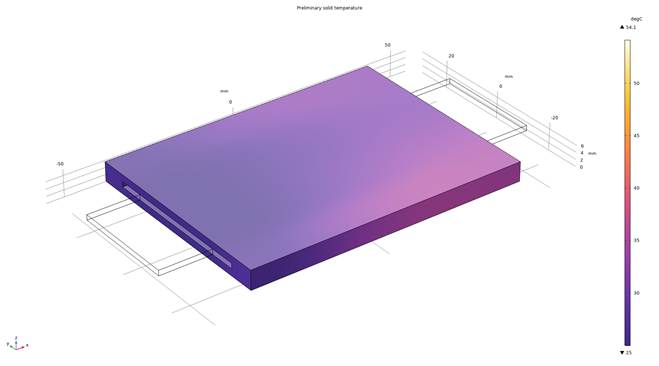

图 2 固体温度三维云图(芯片-均热板-冷板整体温度分布)

冷却液中面温度云图:

冷却液从入口到出口逐渐升温,通道内温度分布呈现典型的层流特征——中心温度低,壁面温度高。

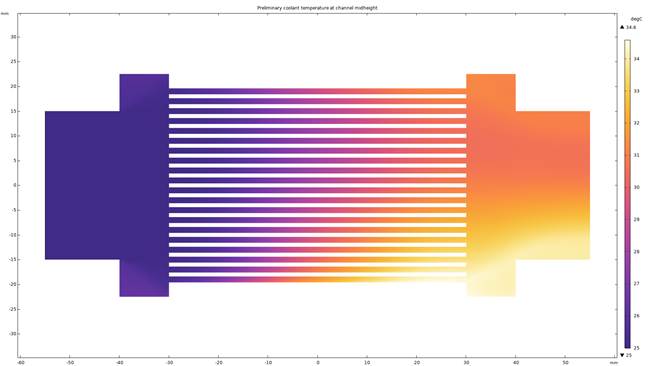

图 3 冷却液中面温度云图(入口 25°C → 出口约 34.85°C)

速度场分布:

20 条并联通道的速度分布基本均匀,但歧管区域存在明显的局部高速和回流区。

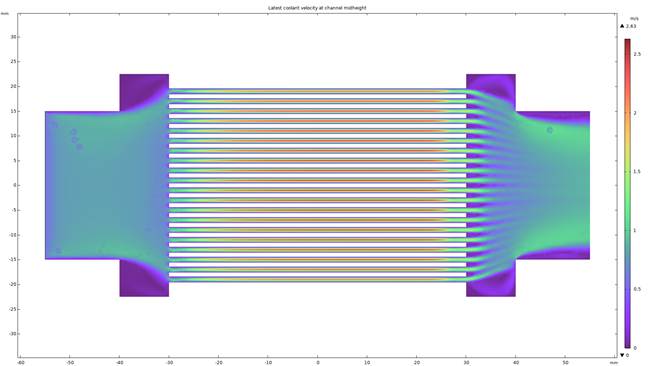

图 4 冷却液中面速度云图(20 条并联通道速度分布)

— — — — — — — — — — — — — — — — — — — —

四、踩坑实录:10+ 个深坑,个个致命

重点来了。这个项目真正有价值的,不是"AI 能跑 COMSOL"这件事本身,而是 AI 在跑的过程中踩的那些坑,以及我们是怎么解决的。

这些坑,手动做仿真的人大概率也会遇到,但 AI 会把它们放大暴露出来——因为 AI 不会"凭感觉绕过去",它只会严格按逻辑执行,遇到问题就卡死。

坑 1:流体几何不连通,总流量对但内部是死的

现象:

早期模型把入口段、歧管、各通道分别 Union 后保留内部边界,形成了 24 个流体子域。结果:进出口总流量是闭合的,但通道中段速度几乎为零。

原因:

内部拓扑导致流体块之间没有形成真正的单一连续流场。总流量对得上是因为 COMSOL 在边界上"凑"出来的,内部流场完全是错的。

修复:

  • 流体 Union 时使用 intbnd=false,形成一个贯通流体域
  • 冷板实体用完整铜块减去流体域
  • 强制验证:sel_fluid 必须严格为 1 个连续域

教训:不能只看进出口总流量就认为流场对了。内部截面、通道流量必须逐一验证。

坑 2:网格 Size 节点顺序错了,设置了等于白设

现象:

初始模型只有 28 万单元,明明设置了流体和芯片的局部尺寸,但通道中段结果异常。

原因:

COMSOL 的网格序列是按节点顺序执行的。我把局部 Size 节点放在了默认 ftet1(自由四面体)之后,结果局部尺寸根本没生效。

修复:

  • 把 size_fluid、size_chips、size_copper 全部移到 ftet1 之前
  • 修复后网格达到约 102 万单元,结果才正常

教训:COMSOL 网格的节点顺序很重要。局部尺寸必须放在自由四面体之前才会生效。

坑 3:P1/P2/P3 离散差异大到离谱

现象:

  • P1(一次元):内部截面闭合误差 54%~98%,完全不能用
  • P2(二次元):外部质量守恒还行,但内部截面闭合误差 3%~4%
  • P3(三次元):内部截面闭合误差可低于 0.5%

结论:

只看入口出口总流量,根本判断不了流场是否正确。P2 能骗过外部守恒,但内部通道分配差得远。

教训:微通道这种速度梯度大的问题,低阶离散的精度完全不够。关键结论必须用 P3 或经过网格独立性验证的结果。

坑 4:伪收敛——SolEst 很小但 ResEst 还很大

现象:

求解器显示"完成"了,进度条 100%,Solution Estimate 也很小。但仔细看日志,Residual Estimate 还明显偏大,而且物理量根本不对。

原因:

COMSOL 默认的终止条件可能只看了解估计(SolEst),没严格要求残差估计(ResEst)也达标。

修复:

  • 稳态最终解必须启用 solution and residual 双终止条件
  • 必须保留完整 Newton 迭代表
  • 不允许仅凭进度 100% 或存在 MPH 文件就说收敛了

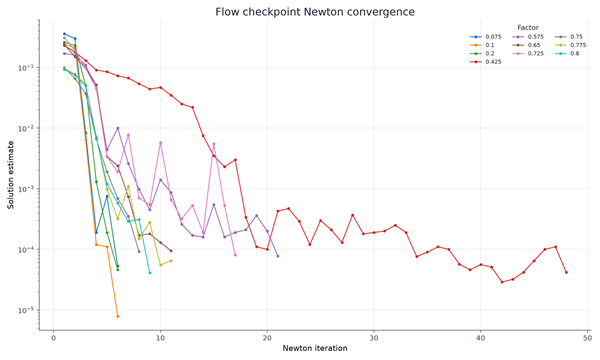

图 5 Newton 收敛曲线(注意 SolEst 和 ResEst 的差异)

教训:收敛不能只看一个指标。SolEst 小只说明解变化小,不说明残差小。双判据才靠谱。

坑 5:直接全流量启动,必发散

现象:

P3 从零速度直接求解全流量,Newton 残差直接爆掉,或者陷入伪收敛。

修复:

  • 先求低流量初值(比如 3% 流量)
  • 然后小步长连续化:0.03 → 0.05 → 0.1 → 0.2 → ... → 1.0
  • 每个流量因子独立保存 MPH 和验收文件
  • 中断了从最后一个通过点继续,不用从头来

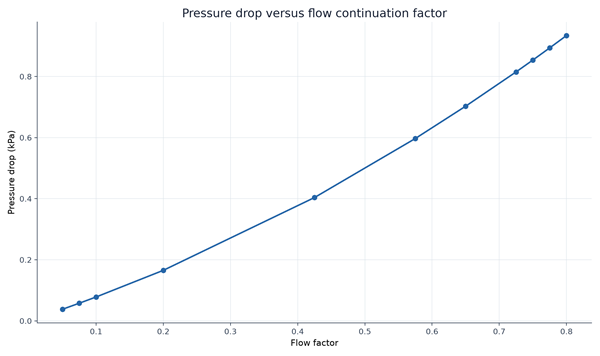

图 6 压降随流量因子变化曲线(连续化求解过程)

教训:非线性问题,连续化是基本操作。AI 一开始也想直接全流量跑,被我用 Prompt 强行纠正了。

坑 6:Mass Flow 入口导致求解卡死

现象:

用质量流量入口时,全局入口压力未知量让非线性求解长期停滞。

修复:

  • 改用法向速度入口
  • 入口速度 = 校准系数 × 流量 / 端口面积 × 流量因子
  • P3 的校准系数约 1.072(因为端口面积和实际流通面积有差异)
  • 每个检查点都校核入口目标流量误差 < 0.5%

教训:入口边界条件的选择对收敛性影响很大。速度入口通常比压力/流量入口更稳定。

坑 7:P3 内存峰值吓人

现象:

P3 流场约 196.7 万自由度,在 16GB 内存的机器上,矩阵装配能把可用内存压到 1~2GB,随时可能 OOM 或蓝屏。

应对策略:

  • P2 低内存预收敛,然后投影到 P3 作为初值
  • 严格控制连续化步长,每步都保存检查点
  • 绝对不并发跑第二个 COMSOL
  • 内存不足时优先保存检查点,不降低验证标准

教训:高次元 + 大模型 = 内存杀手。32GB 内存跑 P3 都得悠着点。

坑 8:Connection reset 不等于发散

现象:

长时间求解完成后,Java 外部类和 COMSOL 服务端偶尔断开,报 java.net.SocketException: Connection reset。

关键判断:

这个错误可能发生在求解完成后的后处理阶段,不等于物理解发散!

处理方法:

  • 分别检查 batch log、stdout、stderr、自动保存 MPH、.status/.recovery
  • 恢复后重新计算所有验收指标
  • 全部通过才写 .ok 标记

教训:遇到 Connection reset 先别慌,看看求解日志的 Newton 迭代到哪一步了。很可能解已经收敛了,只是通信断了。

坑 9:Cut Plane 选区错误,面积差了好几倍

现象:

早期 Cut Plane 面积约 412.5 mm²,远大于通道理论总面积(20 × 1.2 × 1.5 = 36 mm²)。

原因:

切平面没有限制到流体域,把固体截面、歧管区域都算进去了。

修复:

  • Cut Plane 数据集必须限定到 sel_fluid
  • 用 x=0 的 yz 平面(通道中段)
  • 每条通道按 y 坐标窗口积分 x 方向速度
  • 同时校核:总面积、总流量、20 通道之和、出口流量,全部要闭合

教训:后处理选区是重灾区。AI 特别容易在这种"细节"上翻车,必须严格验证。

坑 10:COMSOL API 坑——别猜,先试

现象:

  • 某些默认物理特征的 selection 由父接口自动管理,手动赋值会报错
  • 默认网格已经有 ftet1,再创建同名节点会失败
  • Thin Layer、Inflow 等接口的内部类型名,不同版本可能不一样

应对:

  • 先从 GUI 导出 Java 代码,看实际节点类型和属性
  • 默认特征尽量让接口自动管理,少手动改
  • 不确定的 API,先建最小探针模型试

教训:COMSOL Java API 文档不算友好,很多属性要靠"逆向工程"从 GUI 导出的代码里找。

— — — — — — — — — — — — — — — — — — — —

五、数值验证体系:怎么证明仿真结果是对的?

这是我觉得整个项目最有价值的部分——一套严格的数值验证体系。

很多人做仿真,跑完了、出了云图,就觉得完事了。但结果对不对?有多可信?很少有人系统地验证。

我给 AI Agent 设定的验证体系,核心就是"内外双闭合 + 物理合理性":

5.1 流场验证清单

验证项

目的

门槛

质量守恒(进出口流量差)

全局流量闭合

< 0.5%

入口目标流量误差

入口边界是否准确

< 0.5%

Cut Plane 面积误差

截面选区是否正确

< 0.5%

Cut Plane 总流量闭合

截面流量是否守恒

< 0.5%

通道流量之和闭合

各通道加起来对不对

< 0.5%

反向流量比例

出口有没有回流

< 0.5%

所有通道流量 > 0

有没有死通道

必须满足

压降 > 0

物理方向对不对

必须满足

最大速度 < 20 m/s

速度是否合理

必须满足

最大压力 < 200 kPa

压力是否合理

必须满足

5.2 热场验证清单

验证项

目的

门槛

热源积分误差

热源加得对不对

< 0.5%

能量守恒误差

流体吸热 = 热源?

< 2%

出口温度 > 入口温度

物理方向对不对

必须满足

芯片最高温 > 入口温度

物理方向对不对

必须满足

质量守恒(热场下)

流场是否还守恒

< 0.5%

5.3 网格独立性验证

还做了粗、基准、细三套网格的独立性检查,判据:

|Tmax_细 - Tmax_基准| < 0.5 K
|温升_细 - 温升_基准| / 温升_细 < 2%
|压降_细 - 压降_基准| / 压降_细 < 2%

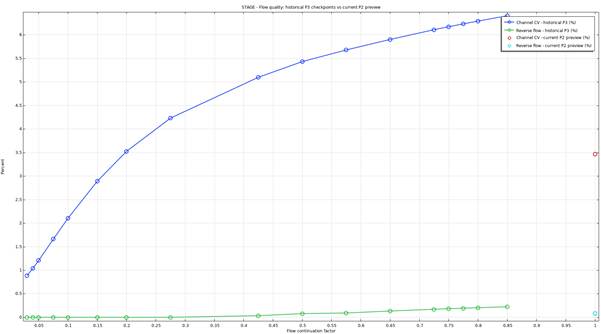

图 7 不同阶段流动质量对比(验证收敛一致性)

注意:温度误差的分母用温升(Tmax - Tin),不用绝对温度。用绝对温度做分母会把误差"稀释",看起来很小其实不一定。

— — — — — — — — — — — — — — — — — — — —

六、AI 驱动仿真,到底行不行?

做完这个项目,我最大的感受是:AI 能跑,但跑好很难。

6.1 AI 做得好的地方

  1. 重复性工作效率极高:参数扫掠、批量出图、格式整理,AI 比人快得多
  2. 严格遵守规则:只要 Prompt 写清楚,AI 不会偷懒、不会跳步骤
  3. 7×24 不间断:设好检查点,AI 可以一直跑,人去睡觉就行
  4. 文档化程度高:AI 生成的代码和报告都很规范,可追溯性好

6.2 AI 做得不好的地方

  1. 缺乏工程直觉:遇到异常情况,AI 不知道"大概是什么问题",只能按预设规则排查
  2. 容易在细节上翻车:选区、边界条件、单位转换,这些"不起眼"的地方最容易错
  3. 调试能力有限:遇到没见过的错误,AI 容易反复试同一个错
  4. 需要人来验收:最终结果对不对,还得人来判断

6.3 关键经验:Prompt 就是工程规范

我最深的体会是:给 AI 的 Prompt,本质上就是一份工程规范文档。

你把仿真流程、验收标准、异常处理、注意事项全部写清楚,AI 就能按规范执行。写得越细、越严格,AI 犯的错就越少。

反过来,如果 Prompt 写得模糊,AI 就会"自由发挥",结果大概率是错的。

— — — — — — — — — — — — — — — — — — — —

七、总结与展望

这个项目让我验证了一件事:用 AI Agent 驱动 COMSOL 做全流程自动化仿真,是完全可行的。

从几何建模、网格划分、流场求解、共轭传热到后处理出图,AI 都能完成。而且因为有严格的验证体系,结果的可信度并不比手动做的差。

但这不是说仿真工程师要失业了。恰恰相反,人的角色从"执行者"变成了"设计者和验收者"——你需要设计好整个流程、写好 Prompt、设定验收标准、判断结果是否合理。

未来我打算继续探索几个方向:

  • 多物理场耦合的自动化(比如流热固耦合)
  • 参数优化和 DOE 实验设计的自动化
  • 更智能的收敛诊断和自动调参
  • 从自然语言需求直接到仿真结果的端到端流程

AI 不会取代仿真工程师,但会用 AI 的仿真工程师,一定会取代不会用的。

— — — — — — — — — — — — — — — — — — — —

写在最后

如果你也在做 COMSOL 仿真,或者对 AI 驱动工程仿真感兴趣,欢迎交流。

这篇文章里的踩坑经验和验证体系,我觉得不管是手动做还是 AI 做,都是通用的。希望能帮到大家。

觉得有用的话,点个赞收藏一下~ 有问题评论区见!

— — — — — — — — — — — — — — — — — — — —

声明:本文基于个人项目经验整理,仿真模型和参数已做脱敏处理。文中观点仅代表个人,不构成任何工程设计建议。
