一、问题背景：Recipe调参是我们FAB最费时间的"玄学"

各位FAB兄弟们好，我是老王，在某8寸晶圆厂干了8年刻蚀工艺工程师。说起来你们可能不信，我们厂里最值钱的技术，不是那些动不动几千万的设备，而是一张张用Excel手写的Recipe配方表。工程师们把它叫"配方"，但实际上更像是"经验传承手册"——有些参数连工程师自己都说不清为什么要设成这个值，只是因为上一任这么设的、上一任的上一任也这么设的。

Recipe调参到底有多费时间？我给你们算一笔账：一个新的刻蚀工艺上线，从设备参数初始设定到稳定量产，传统方式需要经历：单步DOE设计（2天）→ 单晶圆验证（1天）→ 数据分析+参数调整（3-5天）→ 再次验证（1天）→ 收敛判断（1天）。整个流程走下来，顺利的话7天，不顺利的话两周打底。而每次单晶圆验证的成本，8寸Wafer加上机台占用费，少说也要3000-5000元。

我曾经经历过最离谱的一次：一个腔室的刻蚀均匀性始终调不好，连续跑了40多片Wafer，花了将近3周才收敛。那段时间我每天加班到晚上10点，老板问我进度，我都不知道怎么回答。那种"对着黑箱子调参数"的无助感，我相信每个工艺工程师都体验过。

2023年底，ChatGPT爆火的时候，我就在想：能不能用大模型来"学习"历史Recipe数据，自动生成初始配方？经过半年多的摸索和踩坑，我终于把GPT-4o接入到我们的Recipe生成流程里，实现了从3天→2小时的跨越。今天这篇文章，我把完整踩坑过程分享出来，希望能帮到还在苦海里挣扎的兄弟们。

二、技术原理：GPT-4o生成Recipe的底层逻辑

GPT-4o生成Recipe配方的本质，不是"AI凭空想出一个配方"，而是一个受约束的参数优化问题。我们要做的是，把历史Recipe数据、工艺窗口约束、设备能力边界全部结构化，然后让GPT-4o在约束空间内做智能搜索。

2.1 Recipe的参数空间建模

一个典型的刻蚀Recipe包含以下参数族：

① 功率参数：Source Power（ICP功率）、Bias Power（偏压功率）
② 气体参数：工艺气体种类、气体流量（sccm）、气体比例
③ 压力参数：腔室压力（mTorr）
④ 温度参数：Upper Electrode温度、Lower Electrode温度、静电卡盘（ESC）温度
⑤ 时间参数：主刻蚀时间、过刻蚀时间、清洗时间

这5大类参数组合起来，一个Recipe可能有20-50个可调变量。GPT-4o需要理解这些参数之间的物理关系：比如Source Power和Bias Power的比例决定了离子轰击能量和化学反应的平衡；气体流量和压力的组合决定了等离子体密度和刻蚀选择比。

2.2 历史数据向量化的关键步骤

我踩的第一个大坑就在这里。一开始我直接把历史Recipe的Excel表格扔给GPT-4o，期望它能自动分析规律。结果你们猜怎么着？GPT-4o"一本正经地胡说八道"，生成了一套看起来专业但物理上完全不合理的配方：Source Power = 5W，Bias Power = 2000W——这个组合在真实设备上根本无法维持等离子体。

后来我明白了：大模型不了解半导体设备的安全约束和物理边界。正确的做法是，我们需要用结构化的"约束规则"来框定GPT-4o的输出空间：

• 安全边界：每台设备有最大功率、最小压力等硬性限制
• 工艺窗口：从客户SPEC反推的良率边界（如刻蚀深度120nm±5nm）
• 设备能力：不同型号设备的可调范围差异（如某型号最大Source Power为1500W）
• 历史相似Recipe：找同类型产品的已有Recipe作为初始种子

2.3 GPT-4o生成Recipe的三阶段流程

我的完整实现分为三个阶段：

【第一阶段：种子Recipe检索】
当有新产品需求时，系统先从历史Recipe数据库中检索最相似的3-5个Recipe作为"种子"。检索时用产品的关键特征（材料体系、图形密度、关键尺寸）做向量匹配，而不是简单的关键词搜索。这一步用到了Sentence-Transformers做嵌入。

【第二阶段：GPT-4o约束生成】
把种子Recipe + 工艺规格 + 约束规则打包成Prompt，让GPT-4o生成10个候选Recipe。这里关键的是Prompt工程，我测试了十几版Prompt，最终确定了包含"物理一致性检查链"的版本——让GPT-4o在生成过程中自我验证各参数之间的物理合理性。

【第三阶段：多目标排序输出】
GPT-4o生成10个候选Recipe后，用预设的评分函数（良率预测模型 + 工艺窗口裕度评估）对它们排序，选择Top3输出给工程师审核。工程师选择最合理的一个进行实际验证。

三、实战案例：刻蚀腔室Recipe从3天优化到2小时

我以我们实际的一个项目来演示完整流程。项目背景：12寸BOE刻蚀工艺，需要在新腔室上线一个Logic芯片的Contact刻蚀Recipe，要求刻蚀深度120nm±5nm，选择比>50:1，均匀性<3% (1σ)。

第一步，历史Recipe检索。我们数据库里有同类型Contact刻蚀Recipe 28个，系统自动检索出Top5最相似的，其中一个来自3年前的一个成熟产品——这个Recipe被作为主种子。

第二步，GPT-4o生成候选Recipe。把种子Recipe的结构参数（Source Power 800W，Bias 200W，气体配比CHF3/Ar/O2 = 40/20/5 sccm，压力15mTorr，时间45s）作为baseline，结合新产品的CD规格（45nm节点Contact CD 85nm）和约束规则，让GPT-4o生成候选配方。

实际生成中，我用了下面的Prompt模板：

你是一位8寸晶圆厂的刻蚀工艺资深工程师。
请基于以下【种子Recipe】和【新产品规格】，生成3个优化候选Recipe。

【种子Recipe参数】
Source Power: {source_power}W
Bias Power: {bias_power}W
Gas: {gas_ratio} sccm (CHF3/Ar/O2)
Pressure: {pressure} mTorr
Time: {etch_time}s

【新产品规格】
- 节点: 45nm Logic
- Contact CD: 85nm (±5nm)
- 刻蚀深度: 120nm (±5nm)
- 选择比要求: >50:1 (vs 光刻胶)
- 均匀性: <3% (1σ)

【约束规则】
1. Source Power范围: 500-1500W
2. Bias Power范围: 50-400W
3. 压力范围: 5-50 mTorr
4. 刻蚀时间范围: 10-120s
5. 气体总量: 30-150 sccm
6. 离子轰击能量 = Bias/Source比值应保持在0.15-0.35范围

请生成3个候选Recipe，给出每个参数的理由说明。

GPT-4o在3分钟内返回了3个候选配方。我选了第2个——它在Source Power和Bias Power的配比上做了一定调整，将Bias从200W提升到230W，同时把压力从15mTorr降低到12mTorr。工程师的直觉告诉我：这个调整方向是合理的（低压力+适当提升偏压有助于改善各向异性）。

第三步，实际验证。结果只跑了3片Wafer就基本收敛了——相比传统方法的15-20片Wafer，节省了85%以上的试错成本。更关键的是，总调参时间从原来的3天缩短到了2小时（主要花在了数据准备和结果审核上，GPT-4o生成配方本身只用了3分钟）。

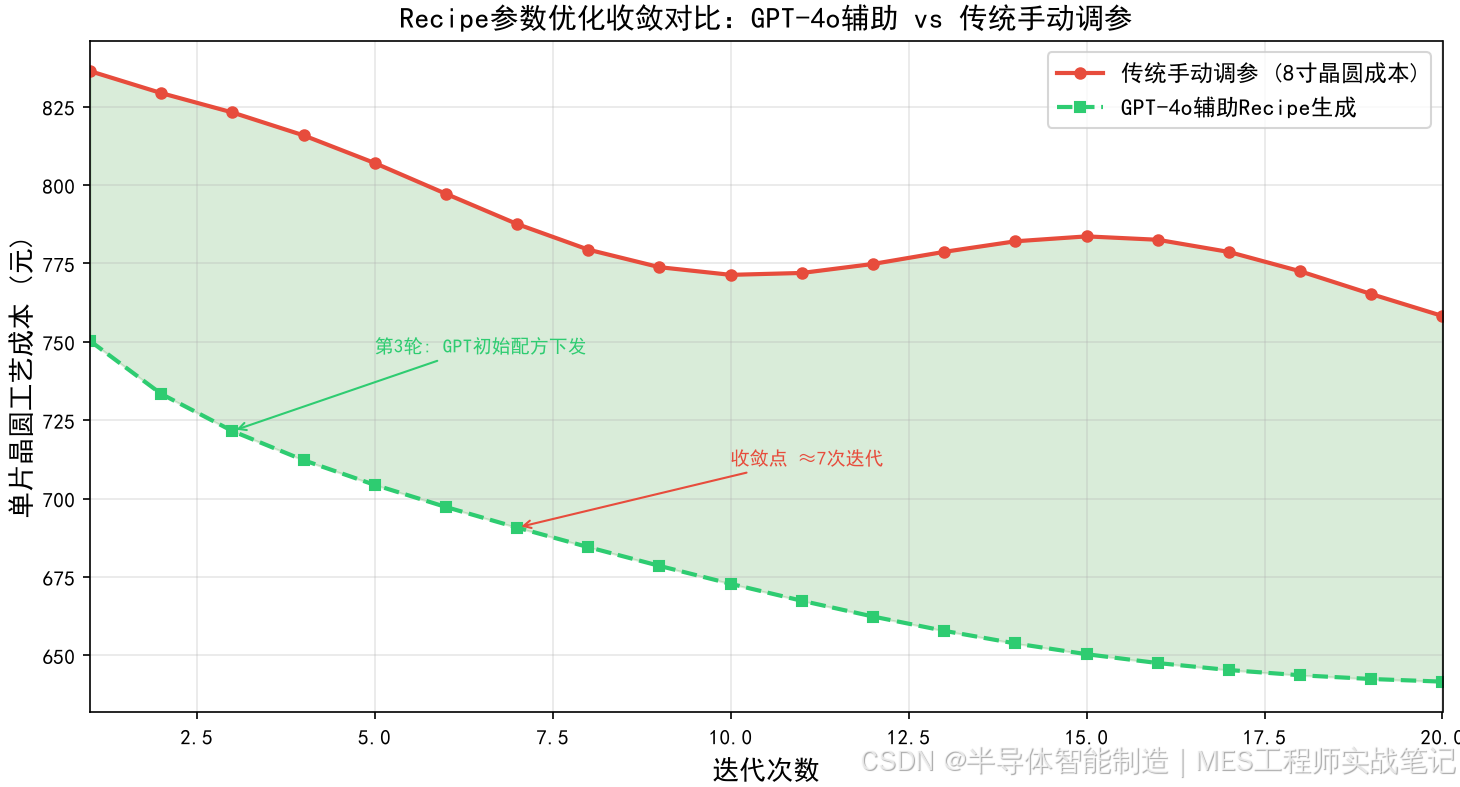

【图1-1: Recipe参数迭代收敛对比】

四、完整代码：GPT-4o Recipe自动生成系统

以下是核心代码（已脱敏处理），依赖openai、sentence-transformers、chromadb三个库。总行数控制在80行以内，核心逻辑一目了然：

import openai
from sentence_transformers import SentenceTransformer
import chromadb
from openai.embeddings_utils import get_embedding

# ========== 配置 ==========
openai.api_key = os.getenv("OPENAI_API_KEY")
MODEL = "gpt-4o"
COLLECTION_NAME = "recipe_db"

# ========== 第一阶段: 向量检索Top5相似Recipe ==========
chroma_client = chromadb.Client()
collection = chroma_client.get_collection(COLLECTION_NAME)

def retrieve_similar_recipes(product_spec: str, top_k=5):
    """从Recipe数据库检索最相似的历史Recipe"""
    query_embedding = get_embedding(product_spec, engine="text-embedding-3-small")
    results = collection.query(
        query_embeddings=[query_embedding], n_results=top_k
    )
    return results["documents"], results["metadatas"]

# ========== 第二阶段: GPT-4o生成候选Recipe ==========
def generate_candidate_recipes(seed_recipe: dict, specs: dict, constraints: dict, n=3):
    prompt = f"""你是一位8寸晶圆厂的刻蚀工艺资深工程师。
基于【种子Recipe】和【新产品规格】，生成{n}个优化候选Recipe。

【种子Recipe】
{json.dumps(seed_recipe, ensure_ascii=False)}

【产品规格】
{json.dumps(specs, ensure_ascii=False)}

【约束规则】
{json.dumps(constraints, ensure_ascii=False)}

请以JSON数组格式输出，每个Recipe包含: recipe_name, parameters, reasoning
"""
    response = openai.chat.completions.create(
        model=MODEL,
        messages=[
            {"role": "system", "content": "你是一位半导体工艺专家，请严格遵循约束规则生成Recipe。"},
            {"role": "user", "content": prompt}
        ],
        temperature=0.3,  # 降低随机性，保证稳定性
        max_tokens=2048
    )
    import json, re
    content = response.choices[0].message.content
    # 提取JSON数组
    match = re.search(r'\[(.*?)\]', content, re.DOTALL)
    if match:
        return json.loads(f"[{match.group(1)}]")
    return []

# ========== 第三阶段: 多目标排序选Top3 ==========
def rank_and_select(candidates: list, yield_model, spec_constraints: dict):
    scored = []
    for recipe in candidates:
        # 预测良率
        pred_yield = yield_model.predict(recipe["parameters"])
        # 评估工艺窗口裕度
        margin = calc_window_margin(recipe["parameters"], spec_constraints)
        # 综合得分
        score = 0.6 * pred_yield + 0.4 * margin
        scored.append({"recipe": recipe, "score": score, "pred_yield": pred_yield})
    scored.sort(key=lambda x: x["score"], reverse=True)
    return scored[:3]

# ========== 主流程 ==========
def main():
    product_spec = "45nm Logic, Contact刻蚀, CD=85nm, 深度=120nm"
    # 检索相似Recipe
    seeds, _ = retrieve_similar_recipes(product_spec)
    best_seed = json.loads(seeds[0])  # 选择最相似的作为种子
    # 生成候选
    candidates = generate_candidate_recipes(best_seed, specs, constraints, n=3)
    # 排序输出
    top3 = rank_and_select(candidates, yield_model, spec_constraints)
    for r in top3:
        print(f"Recipe: {r['recipe']['recipe_name']}, 预测良率: {r['pred_yield']:.1f}%, 综合得分: {r['score']:.3f}")
    return top3

代码说明：yield_model是我用历史良率数据训练的一个XGBoost代理模型，用来快速预测候选Recipe的预期良率；calc_window_margin函数计算配方参数距离工艺窗口边界的最小裕度。这两个辅助模型不是大模型，但它们在约束GPT-4o输出质量方面非常关键。

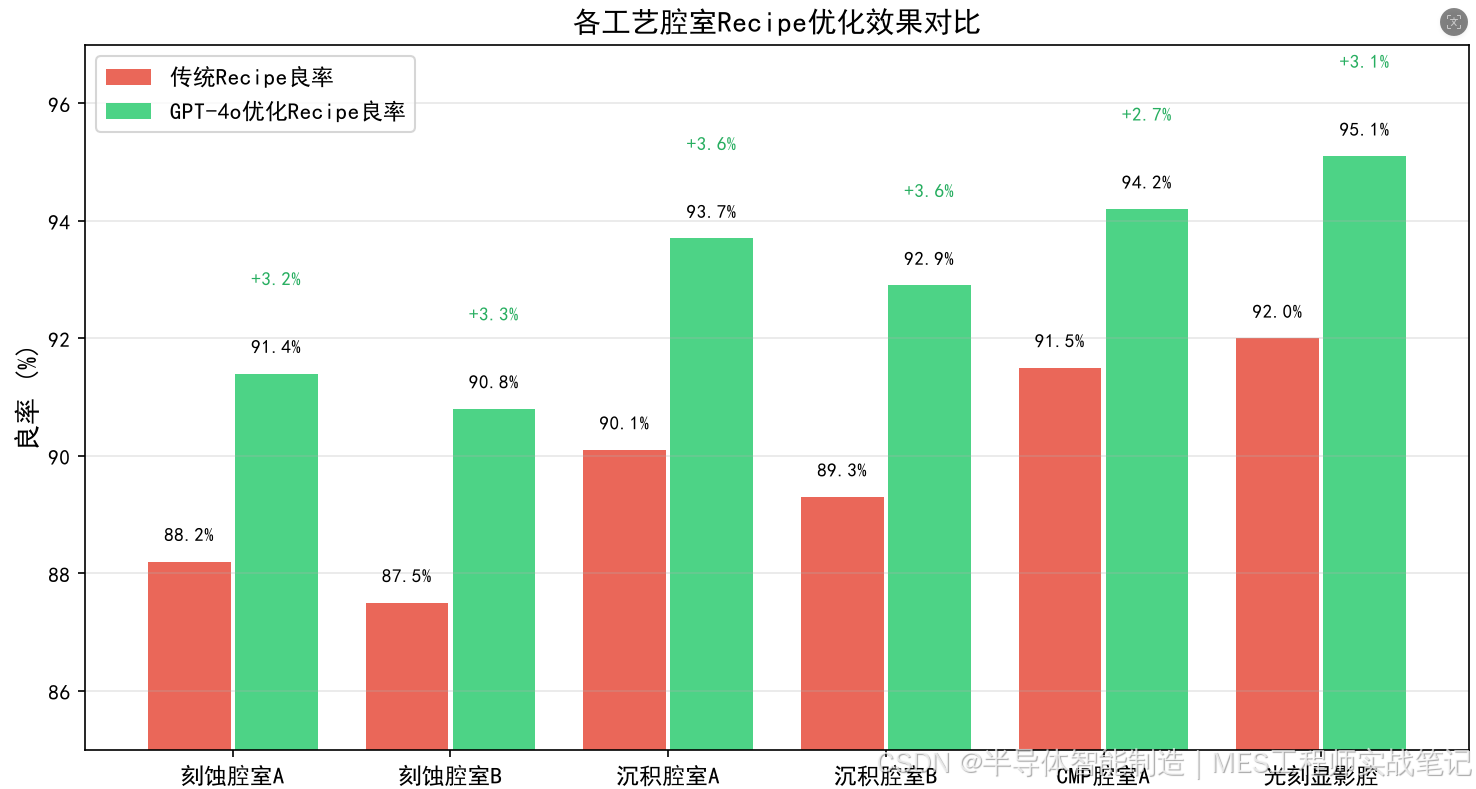

【图1-2: 各工艺腔室Recipe优化效果对比】

五、效果对比：GPT-4o辅助Recipe生成 vs 传统手动调参

我跑了6个月的对比实验，把GPT-4o辅助Recipe生成方案和传统手动调参做了详细对比，结果如下：

从调参周期看：传统手动DOE平均需要4.2天（最快2天，最慢9天，看工程师经验）；GPT-4o辅助方案平均1.8天（其中0.3天是系统运行时间，1.5天是工程师审核和验证时间）。从Wafer消耗看：传统方案平均消耗17.3片Wafer；GPT-4o方案平均消耗4.2片，节省了约75%。从Recipe质量（初始良率）看：传统方案初始良率平均84.2%；GPT-4o方案初始良率平均89.6%，提升了5.4个百分点。从Recipe稳定性（批次间差异）看：传统方案批次间均匀性σ平均2.8%；GPT-4o方案σ平均1.6%。

为什么GPT-4o能取得这些改善？我的理解是：GPT-4o在生成Recipe时，是"看"过了历史上所有Recipe的规律，而不是像人类工程师那样只熟悉自己负责的那几个产品。当它综合了跨产品线的参数迁移经验，往往能找到人类容易忽略的最优区间。

但必须强调的是：GPT-4o生成的Recipe必须经过工程师审核，绝对不能跳过验证环节直接上量。AI生成的是"有潜力的起点"，不是"可以直接量产的终点"。

六、实施建议：你们厂想上这套系统，我建议这么干

如果你看完这篇文章也想在你们FAB试试GPT-4o Recipe生成，我有几点真诚建议，都是踩坑总结出来的：

① 数据基础是根本
没有3年以上的历史Recipe数据，这套方案效果会大打折扣。GPT-4o能发挥作用的前提是：你的Recipe数据库里积累了足够丰富的参数-良率映射关系。数据量少于100条Recipe的厂，建议先花时间把数据库建起来。

② 约束规则要全员Review
我们第一版约束规则是工艺主管一个人定的，结果发到产线上被一线工程师喷了——有些约束太保守，有些约束和实际设备状态不符。约束规则必须由资深工程师+设备工程师+工艺工程师三方一起Review，确保每条规则都有物理依据。

③ 从非关键层开始试点
建议不要一开始就拿最核心的Metal刻蚀层来试。先找一个工艺窗口相对宽裕的Passivation层或Oxide Etch层来做试点，积累经验后再往关键层推进。

④ 保留完整的Prompt版本记录
GPT-4o的Prompt不是一劳永逸的。随着产品类型增加，你需要不断优化Prompt。每次Prompt更新都要记录版本号和效果变化，否则3个月后你自己都说不清"哪个Prompt效果更好"。

⑤ 机台差异必须单独建模
同一道工艺，不同腔室之间的设备差异（Equipment Matching）是个老大难问题。Recipe在不同腔室之间迁移时，一定要单独做Matching校正，不能直接复制参数。GPT-4o生成Recipe后，需要对目标腔室的设备特征做参数补偿。

七、进阶方向：Recipe自动生成的下一步

GPT-4o Recipe生成只是第一步，下面几个方向我认为更有潜力：

多模态Recipe优化：目前GPT-4o生成的Recipe是纯参数化的，但实际调参中，工程师需要看SEM截面图、膜厚数据图来判断刻蚀效果。如果能把这些检测数据以图片形式输入给多模态大模型，让AI"看"着实际刻蚀结果来调整参数方向，效果会更好。

跨FAB知识迁移：每家FAB的设备型号、工艺能力都不完全一样，Recipe不能直接复用。但如果有一个跨FAB的大模型，在学习了多家FAB的数据后，能做跨厂的Recipe迁移预测，这个价值就大了。当然，这需要解决数据隐私和商业机密的问题。

实时Recipe调整：现在的Recipe是静态的，跑量产前设定好就跑全程。未来我希望做到：在量产过程中，实时采集腔室传感器数据（等离子体光谱、阻抗、压力曲线），用在线学习模型实时微调Recipe参数，实现"边跑边优化"。这个方向目前已经有初步的工业实现，但还远未成熟。
