摘 要

随着计算机科学技术日益成熟，人们深刻认识到了计算机在各个领域发挥的重要作用。在生产制造领域，每个企业的生产制造流程管理是一项系统而复杂的工作，需要团队互相配合、分工协作。传统的手工操作或简单软件管理方式往往无法实现对生产制造流程的实时跟踪和管理，因此为了更全面、更有效地管理生产制造流程，提升服务质量，开发生产制造流程管理系统成为必要的需求。

本论文针对生产制造领域数据规模大、管理需求复杂的特点，设计了生产制造流程管理系统的框架，并提出了系统的总体设计方案。通过详细论述系统架构和关键模块的实现过程，采用Java技术和MySQL数据库技术，基于B/S模式实现了完整的生产制造流程管理系统设计。这一系统旨在为生产制造领域提供全面管理解决方案，使用户能够更便捷、高效地管理生产制造流程，提高生产效率和质量。

关键词：Java开发语言；springboot框架技术；生产制造流程管理系统

Abstract

With the increasing maturity of computer science and technology, people have deeply realized the important role that computers play in various fields. In the field of production and manufacturing, the management of production and manufacturing processes for each enterprise is a systematic and complex task that requires teamwork and division of labor. Traditional manual operations or simple software management methods often fail to achieve real-time tracking and management of production and manufacturing processes. Therefore, in order to manage production and manufacturing processes more comprehensively and effectively, improve service quality, it is necessary to develop a production and manufacturing process management system.

This paper focuses on the characteristics of large data scale and complex management requirements in the field of production and manufacturing, and designs the framework of a production and manufacturing process management system, and proposes an overall design scheme for the system. By elaborating on the system architecture and implementation process of key modules, a complete production and manufacturing process management system design was implemented using Java technology and MySQL database technology based on B/S mode. This system aims to provide comprehensive management solutions for the production and manufacturing field, enabling users to manage production processes more conveniently and efficiently, and improve production efficiency and quality.

Key words:Java development language; Springboot framework technology; Production and manufacturing process management system

目  录

第1章 绪论

1.1 研究意义

1.2 选题背景

第2章 相关技术介绍

2.1 springboot框架介绍

2.2 Java语言

2.3 MySQL数据库

第3章 系统分析

3.1 可行性分析

3.1.1 技术可行性

3.1.2 操作可行性

3.2 系统功能需求

3.3 系统性能需求

第4章 系统设计

4.1 总体目标

4.2 总体结构设计

4.3 功能模块设计

4.4 数据库设计

4.4.1 概念设计

4.4.2 逻辑设计

第5章 系统实现

5.1 登录模块的实现

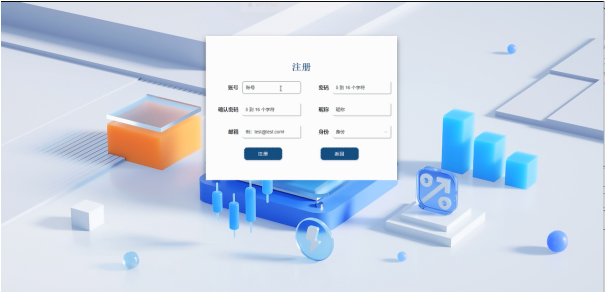

5.2 注册模块的实现

5.3 采购订单管理模块的实现

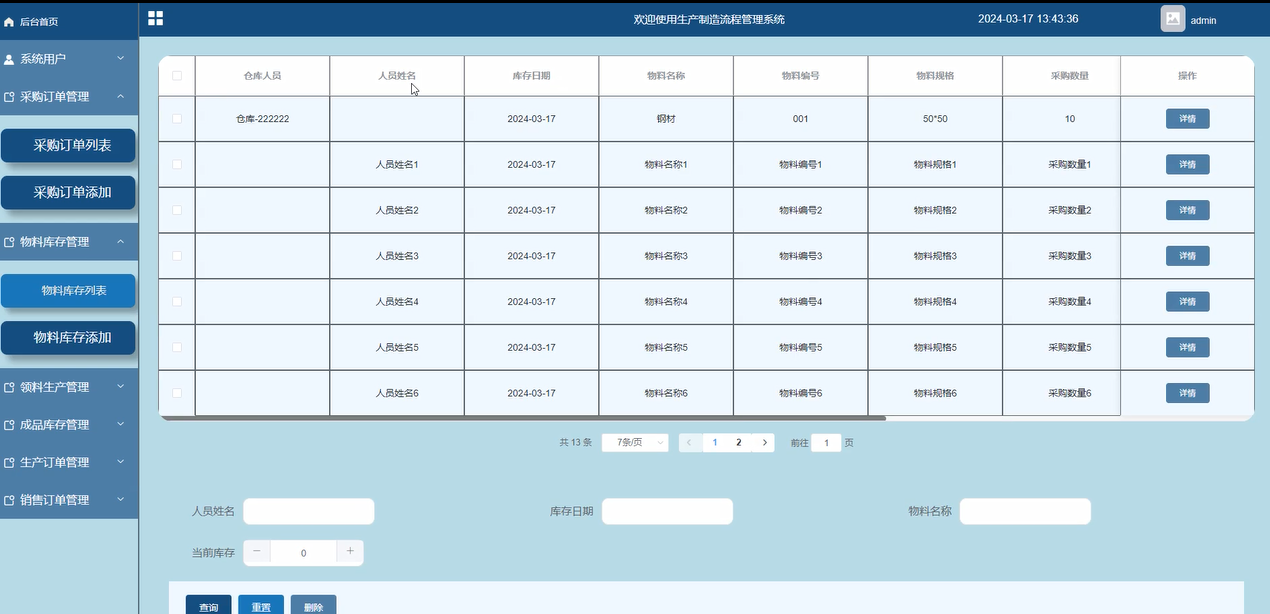

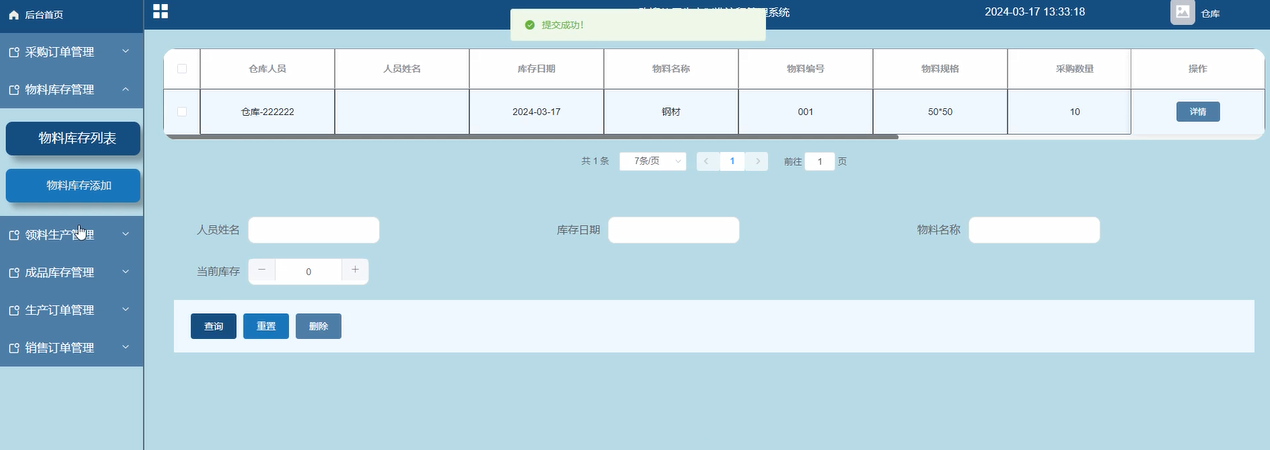

5.4 物料库存管理模块实现

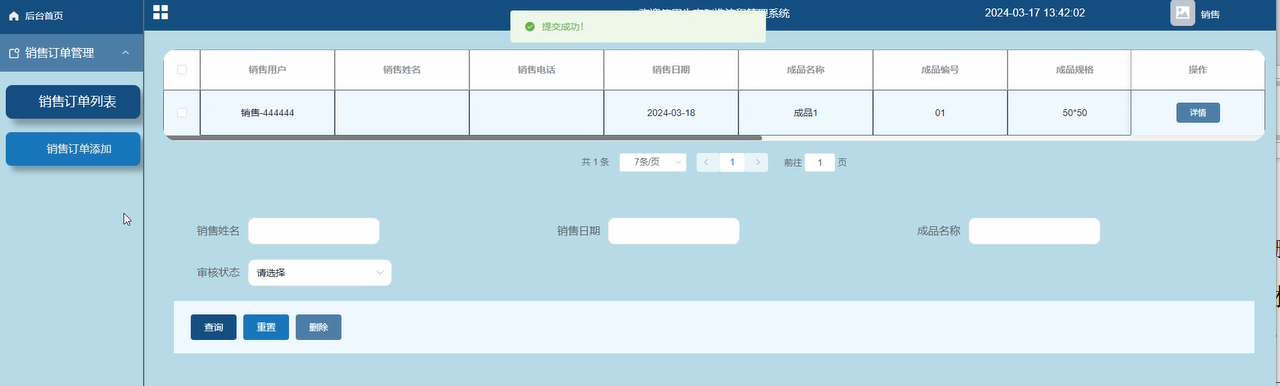

5.5 销售订单模块的实现

5.6 成品库存管理模块的实现

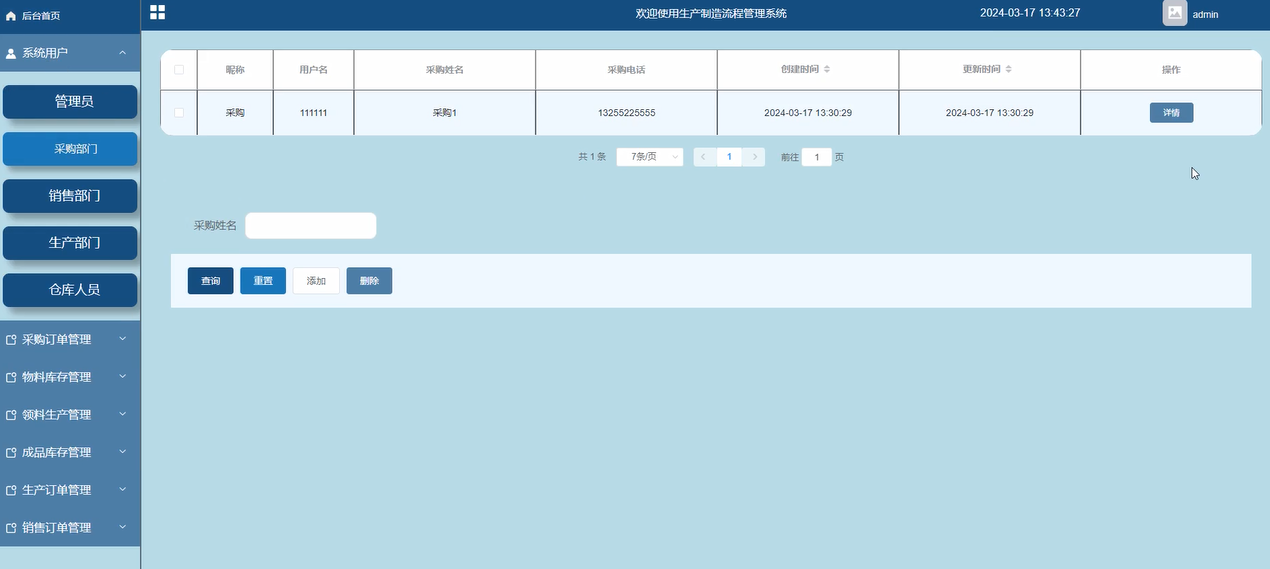

5.7 用户管理模块的实现

5.8 物料库存管理模块的实现

第6章 系统测试

6.1 测试目的

6.2 测试用例

6.2.1 登录测试

6.2.2 创建数据测试

6.2.3 修改数据测试

6.2.4 查询数据测试

6.3 测试结果

第7章 结论

参考文献

致谢

1. 绪论
   1. 研究意义

随着信息技术的飞速发展和生产制造行业的不断演进，研究和实施生产制造流程管理系统变得至关重要。这一系统不仅仅是简单的信息管理工具，更是对整个生产制造流程进行优化和协调的关键工具。

首先，生产制造流程管理系统的建立可以提高生产效率和质量，通过有效地规划和监控生产流程，减少浪费，优化资源配置，提升生产线的运作效率，从而实现生产成本的降低和生产效率的提升。其次，系统化的管理和监控可以加强生产过程的透明度和可追溯性，有助于快速发现和解决问题，提高生产过程的可靠性和稳定性，减少生产中的风险和质量问题。

此外，生产制造流程管理系统的研究也有助于优化供应链管理，实现物料采购、生产制造、产品销售等环节的高效协调和整合。通过系统化管理各个环节的信息流和物流，可以加强企业内外部的协作与沟通，提高供应链的透明度和灵活性，提升市场响应速度和客户满意度。

在智能制造和工业4.0的大背景下，生产制造流程管理系统的研究具有推动企业智能化转型的重要意义。系统能够实现数据的实时监控、分析和预测，为企业决策提供科学依据，促进企业从传统制造向智能制造的转变，提升企业竞争力和可持续发展能力。

生产制造流程管理系统的研究意义不仅在于提高生产效率和质量，优化供应链管理，推动企业智能化转型，更在于为企业实现持续创新和发展提供了有力支撑，促进生产制造行业向更高水平迈进。

1. 1. 选题背景

随着工业4.0和数字化转型的不断推进，生产制造行业面临着更加复杂的生产流程和管理挑战。传统的生产制造流程管理方式已经无法满足当今快速变化的市场需求和生产环境的复杂性。因此，构建一套高效、智能的生产制造流程管理系统变得尤为重要。

生产制造流程管理系统的设计与应用，可以帮助企业实现生产过程的优化、资源的高效利用、生产计划的精准执行，提高生产效率和产品质量。同时，通过数据分析和实时监控，还可以帮助企业管理者及时发现和解决生产中的问题，降低生产成本，提升市场竞争力。

基于这样的背景，研究生产制造流程管理系统不仅符合当前生产制造行业的发展趋势，也为企业提供了实现智能化生产管理、数字化转型的重要途径。通过深入研究和开发生产制造流程管理系统，可以推动企业生产制造模式的创新，提高生产效率和产品质量，实现产业升级和可持续发展。

1. 相关技术介绍
   1. Springboot框架介绍

Spring框架是Java平台上的一种开源应用框架，提供具有控制反转特性的容器。尽管Spring框架自身对编程模型没有限制，但其在Java应用中的频繁使用让它备受青睐，以至于后来让它作为EJB（EnterpriseJavaBeans）模型的补充，甚至是替补。Spring框架为开发提供了一系列的解决方案，比如利用控制反转的核心特性，并通过依赖注入实现控制反转来实现管理对象生命周期容器化，利用面向切面编程进行声明式的事务管理，整合多种持久化技术管理数据访问，提供大量优秀的Web框架方便开发等等。Spring框架具有控制反转（IOC）特性，IOC旨在方便项目维护和测试，它提供了一种通过Java的反射机制对Java对象进行统一的配置和管理的方法。Spring框架利用容器管理对象的生命周期，容器可以通过扫描XML文件或类上特定Java注解来配置对象，开发者可以通过依赖查找或依赖注入来获得对象。Spring框架具有面向切面编程（AOP）框架，SpringAOP框架基于代理模式，同时运行时可配置；AOP框架主要针对模块之间的交叉关注点进行模块化。Spring框架的AOP框架仅提供基本的AOP特性，虽无法与AspectJ框架相比，但通过与AspectJ的集成，也可以满足基本需求。Spring框架下的事务管理、远程访问等功能均可以通过使用SpringAOP技术实现。Spring的事务管理框架为Java平台带来了一种抽象机制，使本地和全局事务以及嵌套事务能够与保存点一起工作，并且几乎可以在Java平台的任何环境中工作。Spring集成多种事务模板，系统可以通过事务模板、XML或Java注解进行事务配置，并且事务框架集成了消息传递和缓存等功能。Spring的数据访问框架解决了开发人员在应用程序中使用数据库时遇到的常见困难。它不仅对Java:JDBC、iBATS/MyBATIs、Hibernate、Java数据对象（JDO）、ApacheOJB和ApacheCayne等所有流行的数据访问框架中提供支持，同时还可以与Spring的事务管理一起使用，为数据访问提供了灵活的抽象。Spring框架最初是没有打算构建一个自己的WebMVC框架，其开发人员在开发过程中认为现有的StrutsWeb框架的呈现层和请求处理层之间以及请求处理层和模型之间的分离不够，于是创建了SpringMVC。

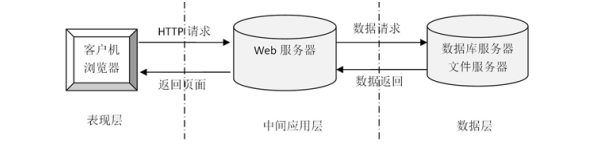

图2-1 B/S模式三层结构图

1. 1. Java语言

早在上个世纪90年代，Java就由詹姆斯·高斯林进行开发，自诞生之日起，Java就一直深深的受到了程序开发者的广泛喜爱，它作为计算机主要的编程语言，一直到今。Java语言是真的是一种纯面向对象的计算机语言，在Java的世界中，所有的方法、数据类型、符号等都是以类的方式存在的，最顶层的就是Object，所有的类都是对object的继承。继承是Java中的核心思想，与C语言不同的是，子类只有一个父类，这样的好处就是操作更加的简便，让人更容易理解，在代码的书写上也会容易较多。Java另外一个特性就是多态性，调用父类接口的方法可以实现子类的实现，这样的好处就是很好的对实现方法进行了隐藏（封装），而且又能够把API进行公开，一举两得。接口思想很好的诠释了想象对象的思想，让面向对象编程渐渐转向面向接口编程。如今，随着编程思想的继续发展，Java也加入了一些函数式编程的思想，这样的好处就是让编程代码更加的简洁与方便。本管理系统采用Java编程语言进行后台的开发，一是鉴于标准化制定以后[4]，Java语言常用于大型商业应用程序后台系统中，生态稳定；二是也希望通过本系统的开发提高自己编写Java代码的能力。

1. 1. MySQL数据库

数据库作为数据的存储地方是项目必须的，MySQL是一款非常优秀的关系型数据库，早期的MySQL并不是甲骨文公司的，后来才被他收购的。MySQL非常的小巧，安装包才几兆，sql语言的书写也比较容易学习，最重要的是MySQL同时也是一款开源的软件，所以不需要额外进行付费，本系统本身也是以学习总结所学知识为主，在系统的开发上最好尽量使用免费的软件，所以选用MySQL进行数据库管理。MySQL的容量也是非常大的，同时支持分库分表的操作，支持分布式，所以越来越多的中小企业选择该款数据库管理工具。另外值得一提的是，开源也有一个不好的地方，就是容易遭到破解和黑客攻击，所以MySQL在使用上还是更多的使用在中小项目中。

MySQL不会对平台有需求，所以任何一个程序员都可以通过 MySQL数据库来完成自己的系统开发，并且还可以节约大量的资源。因为它具有强大功能，所以可以用来储存这个系统的数据。

MySQL适合于各种应用，我们在运行数据库的时候，也很容易上手，我们只要编写一段代码，就可以完成相应的功能，并且可以在任何的平台上使用，而不需要再进行第二次的编译。MySQL数据库还具备在本地存储数据和允许结构化查询以方便管理的优势；MySQL是一个完全网络化的系统，它的数据库可以在互联网的任何位置被访问，它可以在任何地点与任何人分享；此外，MySQL也提供了存取控制的能力，可以阻止数据被非法使用，MySQL服务稳定，开发成本低，所以在开发过程中，MySQL数据库是最受欢迎的。

1. 系统分析
   1. 可行性分析
      1. 技术可行性

技术可行性是指所确定的科学技术或决策方法中的科学技术均未突破组织掌握或相关人员熟悉的科学技术资源的界限。在技术研究过程中，应注意全面调查系统研发过程中包含的各种关键技术问题，尽可能选择成熟技术，认真引用先进技术，关注特定的研究平台和开发人员，评估关键技术的有效性。

Java技术对于该生产制造流程管理系统的设计和实施很是关键，基于B/S架构的和MySQL数据库管理，对于前台的应用和后台的数据库管理都是至关重要的，要想有效应用该程序，就需要保持功能全面、易懂易简单使用的特性。构建数据库管理时，需要确保数据分析信息完全、数据分析信息稳定性好、数据分析信息稳定性较高的库。在早期，人们对Java的基本重要知识点就有理解和熟悉，对MySQL数据库发生过简要的掌握、熟悉，在早期对软件工程测试，以及UML语言等基础课程发生过大致的掌握和练习，经过对上述课程练习，就能够对上述课程有相应的信息系统开发、检验和判断。

Java可以和MySQL结合起来研发一个生产制造流程管理系统，一定是合理而且有效的。

1. 1. 1. 操作可行性

生产制造流程管理系统的注册与登陆页面设计简洁容易应用，可以通过最常见的页面窗口来登陆页面，并利用过计算机实现登陆功能，因此使用者只要平时利用过计算机都可以实现登陆应用。此操作系统的研发工作环境运用了Java技术，并运用了B/S结构，这些研发工作环境都使得此系统功能更为完整，使整个设计更为个性化，使用者功能也更为简洁方便。本管理系统具备了易于运行、容易管理、交互性较好的优点，在实际操作上也是非常简单的。因此，本管理系统也可进行商业设计。

综上所述，该设备的研发符合技术、工艺和技术要求，因此其研发具有可操作性。

1. 1. 系统功能需求

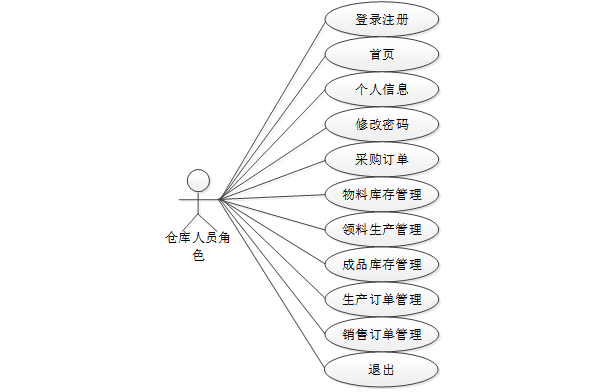

仓库人员用例图如下所示。

图3-1 仓库人员用例图

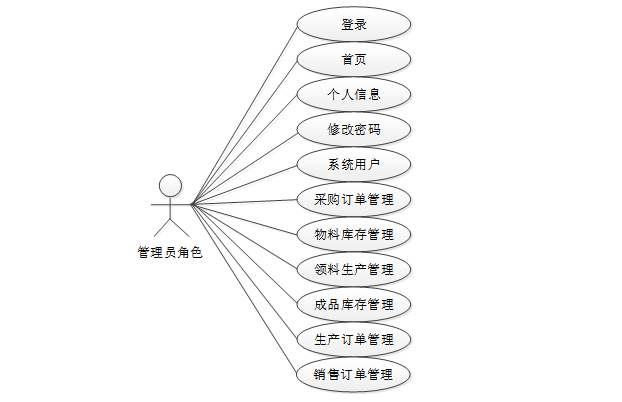

管理员用例图如下所示。

图3-2 管理员用例图

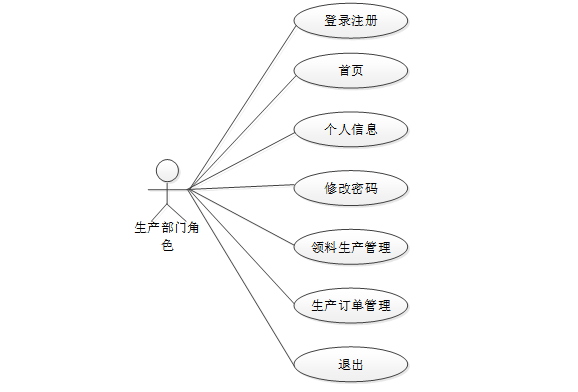

生产部门用例图如下所示。

图3-3 生产部门用例图

表3-1 个人信息管理用例描述

用例名称	管理和修改个人信息
参与者	用户
描述	用户查看、修改个人信息
前置条件	用户已登录到系统中
后置条件	无
事件流	（1）用户查看个人信息 （2）用户修改个人信息
补充说明	（a）用户可修改密码 （b）用户可修改个人资料，例如姓名，头像等

表3-1 领料生产管理用例描述

描述项	说明
用例名称	领料生产操作
用例描述	管理员正确登录后台管理的条件下，对领料生产模块进行管理
参与者	管理员
前置条件	管理员成功登录
后置条件	操作成功
主事件流	（1）管理员进入领料生产管理页面，查询领料生产的信息 （2）管理员可以对领料生产进行增删除和编辑领料生产操作 （3）管理员新增领料生产，添加成功跳转到查询页面
异常事件流	e1.报500错误 e2.数据库连接异常

表3-1 物料库存管理用例描述

描述项	说明
用例名称	物料库存操作
用例描述	管理员正确登录后台管理的条件下，对物料库存模块进行管理
参与者	管理员
前置条件	管理员成功登录
后置条件	操作成功
主事件流	（1）管理员进入物料库存管理页面，查询物料库存的信息 （2）管理员可以对物料库存进行增删除和编辑物料库存操作 （3）管理员新增物料库存，添加成功跳转到查询页面
异常事件流	e1.报500错误 e2.数据库连接异常

表3-1 生产订单管理用例描述

描述项	说明
用例名称	生产订单操作
用例描述	管理员正确登录后台管理的条件下，对生产订单模块进行管理
参与者	管理员
前置条件	管理员成功登录
后置条件	操作成功
主事件流	（1）管理员进入生产订单管理页面，查询生产订单的信息 （2）管理员可以对生产订单进行增删除和编辑生产订单操作 （3）管理员新增生产订单，添加成功跳转到查询页面
异常事件流	e1.报500错误 e2.数据库连接异常

1. 1. 系统性能需求

第一，友好界面。生产制造流程管理系统开发设计，界面的友好性比较重要，满足这一要求才能体现出人性化设计特征，和用户应用系统便捷性相适应，动态的人机交互设计，用户应用系统的时候能感受到操作的便利，提高用户的体验良好感受，才能有助于将系统开采设计的作用价值充分发挥出来。

第二，稳定性要求。开发设计的生产制造流程管理系统，需要保持其稳定，系统应用稳定才能有助于各项管理工作高效率完成，提升系统使用体验度。系统运行保障因外部异常造成系统崩溃，系统发生问题后数据能及时备份，第一时间恢复数据信息，保障系统良好运行。

第三，可扩展性。生产制造流程管理系统的开发设计，需要满足可扩展性的要求，系统的设计需要考虑未来系统业务扩展问题，在测试不断应用下，功能需求会不断扩展，通过良好扩展性作用发挥，满足多样化的需要。

1. 系统设计
   1. 总体目标

生产制造流程管理系统主要服务于企业的生产制造流程管理，利用网络改变传统企业生产制造流程管理模式，简化企业生产制造流程管理流程，减轻传统企业生产制造流程管理带来的工作负担和降低大量资源的消耗。

本系统达到的目标主要有以下几点：

 （1）通过简单的页面设计和便捷的功能操作，保证系统的简单性和实用性，形成良好的用户体验。

（2）本系统主要针对生产制造流程管理需求进行设计开发，突出较强的针对性。 （3）能够具有一定的安全机制，保证用户信息的安全性。

1. 1. 总体结构设计

层次框图是一系列由多层矩形框架组成的树，其顶部为矩形框架，表示整个数据结构，下方的长方形立方体表示独立的数据，下方的长方形表示该数据的实际数据（不能进行分割）。由于这个架构的精炼，层级方块图描述的资料结构也愈加详尽，这个模型很好地满足了需求分析的要求。首先对最上层的信息进行分类，然后在图表中的每个路径上重复地进行优化，直至完整的数据结构被确定。

这个系统由五个模块组成，一个是管理员，二是采购部门，三是销售部门，四是生产部门，最后是仓库人员，这五个部分看起来是独立的，实际上却是连接着数据库，每个模块都有自己的权限，唯一不同的，就是访问的方式不同。在调研资料的基础上，完成了各个模块的功能。在对上述功能进行分析的基础上，本系统提出了五个主要的模块，每个单元可划分为若干小单元。

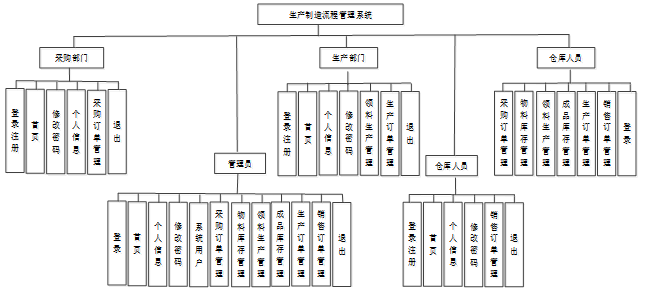

系统的功能结构图如下图所示。

图4-2 系统功能结构图

1. 1. 功能模块设计

1.登录模块：

本生产制造流程管理系统的用户登录涉及到三类信息的判断：第一类是用户名和密码是否为空；第二类是验证码是否录入和正确；第三类就是用户登录信息、验证码和权限是否匹配通过。在该用户登录流程对会对用户名和密码是否为空进行判断，以及验证码是否正确进行判断，只有以上的几类信息中的一种存在问题的情况下都是无法登录成功的。

2.物料库存管理模块：

本生产制造流程管理系统中的物料库存管理，管理方式都是对信息的三种基本操作：一种是完成物料库存信息的添加，在这里会对物料库存信息的录入情况来判断；一种是对物料库存信息的修改，另一种就是对物料库存信息的删除。其后两种操作都是要建立在第一种操作而生成的物料库存列表的基础上完成的。

3.销售订单模块：

销售订单管理模块：相关权限用户可以进行销售订单信息的查询、添加、修改、删除操作，也可以对销售用户、销售姓名等数据项进行单独操作，设置数据类型等参数。

1. 1. 数据库设计
      1. 概念设计

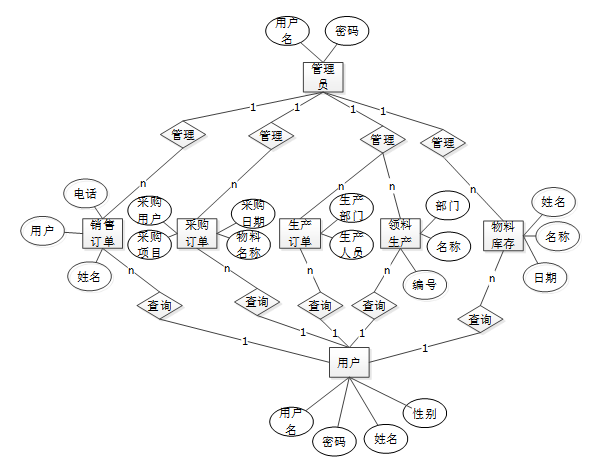

生产制造流程管理系统总体ER图如下图所示。

图4-3 总体ER图

1. 1. 1. 逻辑设计

所有系统的应用数据相互区分。一旦在相应的系统中实现，它们将与自己相应的网络和服务器通信。所以这个系统可以连接这些数据。当我们选择桥梁截面时，以下将简要介绍如何建立系统。在单击上一个按键的时候，就会自动在对话框中弹出数据源的名字，之后再单击下一个按键时，就在填写相对应的身份验证和登录信息。按照系统功能设计的特点与职能模块的分类，生产制造流程管理系统的总体设计和实施过程一共涉及到了几个资料表格。

以下就介绍了一些根据各类别主要数据库表的设计结构以及基本功能建立数据库表:

表finished_product_inventory (成品库存)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	finished_product_inventory_id	int	10	0	N	Y		成品库存ID
2	warehouse_personnel	int	10	0	Y	N	0	仓库人员
3	personnel_name	varchar	64	0	Y	N		人员姓名
4	product_name	varchar	64	0	Y	N		成品名称
5	finished_product_number	varchar	64	0	N	N		成品编号
6	finished_product_specifications	varchar	64	0	Y	N		成品规格
7	current_quantity	varchar	64	0	Y	N		当前数量
8	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表material_inventory (物料库存)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	material_inventory_id	int	10	0	N	Y		物料库存ID
2	warehouse_personnel	int	10	0	Y	N	0	仓库人员
3	personnel_name	varchar	64	0	Y	N		人员姓名
4	inventory_date	date	10	0	Y	N		库存日期
5	material_name	varchar	64	0	Y	N		物料名称
6	material_number	varchar	64	0	N	N		物料编号
7	material_specifications	varchar	64	0	Y	N		物料规格
8	current_inventory	int	10	0	Y	N	0	当前库存
9	material_description	text	65535	0	Y	N		物料说明
10	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
11	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表material_requisition_production (领料生产)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	material_requisition_production_id	int	10	0	N	Y		领料生产ID
2	production_department	int	10	0	Y	N	0	生产部门
3	production_personnel	varchar	64	0	Y	N		生产人员
4	material_name	varchar	64	0	Y	N		物料名称
5	material_number	varchar	64	0	Y	N		物料编号
6	material_specifications	varchar	64	0	Y	N		物料规格
7	quantity_claimed	int	10	0	Y	N	0	领取数量
8	collection_date	date	10	0	Y	N		领取日期
9	claim_remarks	text	65535	0	Y	N		领取备注
10	examine_state	varchar	16	0	N	N	未审核	审核状态
11	examine_reply	varchar	16	0	Y	N		审核回复
12	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
13	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表procurement_department (采购部门)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	procurement_department_id	int	10	0	N	Y		采购部门ID
2	purchasing_name	varchar	64	0	Y	N		采购姓名
3	procurement_phone_number	varchar	64	0	Y	N		采购电话
4	examine_state	varchar	16	0	N	N	已通过	审核状态
5	user_id	int	10	0	N	N	0	用户ID
6	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
7	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表production_department (生产部门)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	production_department_id	int	10	0	N	Y		生产部门ID
2	production_personnel	varchar	64	0	Y	N		生产人员
3	phone_number	varchar	64	0	Y	N		电话号码
4	examine_state	varchar	16	0	N	N	已通过	审核状态
5	user_id	int	10	0	N	N	0	用户ID
6	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
7	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表production_orders (生产订单)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	production_orders_id	int	10	0	N	Y		生产订单ID
2	production_department	int	10	0	Y	N	0	生产部门
3	production_personnel	varchar	64	0	Y	N		生产人员
4	production_date	date	10	0	Y	N		生产日期
5	product_name	varchar	64	0	Y	N		成品名称
6	finished_product_number	varchar	64	0	Y	N		成品编号
7	finished_product_specifications	varchar	64	0	Y	N		成品规格
8	production_quantity	int	10	0	Y	N	0	生产数量
9	acceptance_phase	varchar	64	0	Y	N		验收状态
10	examine_state	varchar	16	0	N	N	未审核	审核状态
11	examine_reply	varchar	16	0	Y	N		审核回复
12	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
13	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表purchase_order (采购订单)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	purchase_order_id	int	10	0	N	Y		采购订单ID
2	purchasing_users	int	10	0	Y	N	0	采购用户
3	purchasing_name	varchar	64	0	Y	N		采购姓名
4	procurement_phone_number	varchar	64	0	Y	N		采购电话
5	purchase_date	date	10	0	Y	N		采购日期
6	material_name	varchar	64	0	Y	N		物料名称
7	material_number	varchar	64	0	Y	N		物料编号
8	material_specifications	varchar	64	0	Y	N		物料规格
9	purchase_quantity	int	10	0	Y	N	0	采购数量
10	supplier	varchar	64	0	Y	N		供应商家
11	merchant_phone_number	varchar	64	0	Y	N		商家电话
12	merchant_address	varchar	64	0	Y	N		商家地址
13	procurement_status	varchar	64	0	Y	N		采购状态
14	material_description	text	65535	0	Y	N		物料说明
15	examine_state	varchar	16	0	N	N	未审核	审核状态
16	examine_reply	varchar	16	0	Y	N		审核回复
17	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
18	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表sales_department (销售部门)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	sales_department_id	int	10	0	N	Y		销售部门ID
2	sales_name	varchar	64	0	Y	N		销售姓名
3	sales_phone_number	varchar	64	0	Y	N		销售电话
4	examine_state	varchar	16	0	N	N	已通过	审核状态
5	user_id	int	10	0	N	N	0	用户ID
6	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
7	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表sales_orders (销售订单)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	sales_orders_id	int	10	0	N	Y		销售订单ID
2	sales_users	int	10	0	Y	N	0	销售用户
3	sales_name	varchar	64	0	Y	N		销售姓名
4	sales_phone_number	varchar	64	0	Y	N		销售电话
5	sales_date	date	10	0	Y	N		销售日期
6	product_name	varchar	64	0	Y	N		成品名称
7	finished_product_number	varchar	64	0	Y	N		成品编号
8	finished_product_specifications	varchar	64	0	Y	N		成品规格
9	sales_quantity	int	10	0	Y	N	0	销售数量
10	customer_name	varchar	64	0	Y	N		客户名称
11	customer_phone_number	varchar	64	0	Y	N		客户电话
12	customer_address	varchar	64	0	Y	N		客户地址
13	examine_state	varchar	16	0	N	N	未审核	审核状态
14	examine_reply	varchar	16	0	Y	N		审核回复
15	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
16	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表warehouse_personnel (仓库人员)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	warehouse_personnel_id	int	10	0	N	Y		仓库人员ID
2	personnel_name	varchar	64	0	Y	N		人员姓名
3	personnel_phone_number	varchar	64	0	Y	N		人员电话
4	examine_state	varchar	16	0	N	N	已通过	审核状态
5	user_id	int	10	0	N	N	0	用户ID
6	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
7	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

1. 系统实现
   1. 登录模块的实现

用户登录的验证将不再局限于登录信息和权限的匹配验证，而是另外增加了一个验证码，只有界面上所有的编辑框数据都准确的情况下才能实现登录成功。管理员的登录和前台用户登录是一样的过程，其主要就是利用权限字段来完成对用户或管理员的角色识别。

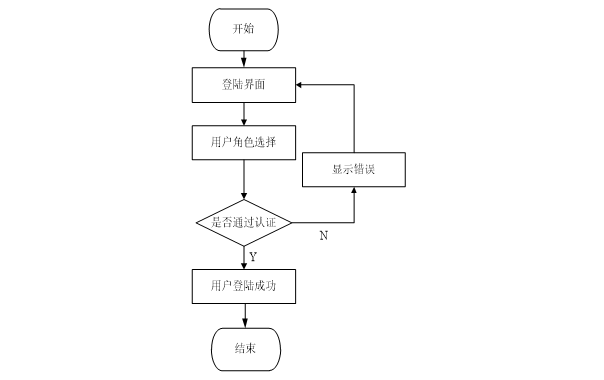

用户登录流程图如下所示。

图5-1 用户登录流程图

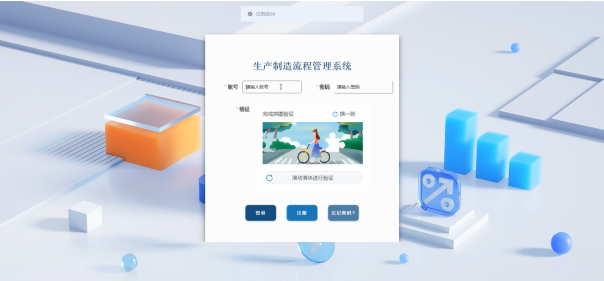

登录界面如下图所示。

图5-1 登录界面

登录关键代码如下：

/**

     * 登录

     * @param data

     * @param httpServletRequest

     * @return

     */

    @PostMapping("login")

    public Map<String, Object> login(@RequestBody Map<String, String> data, HttpServletRequest httpServletRequest) {

        log.info("[执行登录接口]");

        String username = data.get("username");

        String email = data.get("email");

        String phone = data.get("phone");

        String password = data.get("password");

        List resultList = null;

        Map<String, String> map = new HashMap<>();

        if(username != null && "".equals(username) == false){

            map.put("username", username);

            resultList = service.selectBaseList(service.select(map, new HashMap<>()));

        }

        else if(email != null && "".equals(email) == false){

            map.put("email", email);

            resultList = service.selectBaseList(service.select(map, new HashMap<>()));

        }

        else if(phone != null && "".equals(phone) == false){

            map.put("phone", phone);

            resultList = service.selectBaseList(service.select(map, new HashMap<>()));

        }else{

            return error(30000, "账号或密码不能为空");

        }

        if (resultList == null || password == null) {

            return error(30000, "账号或密码不能为空");

        }

        //判断是否有这个用户

        if (resultList.size()<=0){

            return error(30000,"用户不存在");

        }

        User byUsername = (User) resultList.get(0);

        Map<String, String> groupMap = new HashMap<>();

        groupMap.put("name",byUsername.getUserGroup());

        List groupList = userGroupService.selectBaseList(userGroupService.select(groupMap, new HashMap<>()));

        if (groupList.size()<1){

            return error(30000,"用户组不存在");

        }

        UserGroup userGroup = (UserGroup) groupList.get(0);

        //查询用户审核状态

        if (!StringUtils.isEmpty(userGroup.getSourceTable())){

            String res = service.selectExamineState(userGroup.getSourceTable(),byUsername.getUserId());

            if (res==null){

                return error(30000,"用户不存在");

            }

            if (!res.equals("已通过")){

                return error(30000,"该用户审核未通过");

            }

        }

        //查询用户状态

        if (byUsername.getState()!=1){

            return error(30000,"用户非可用状态，不能登录");

        }

        String md5password = service.encryption(password);

        if (byUsername.getPassword().equals(md5password)) {

            // 存储Token到数据库

            AccessToken accessToken = new AccessToken();

            accessToken.setToken(UUID.randomUUID().toString().replaceAll("-", ""));

            accessToken.setUser_id(byUsername.getUserId());

            Duration duration = Duration.ofSeconds(7200L);

            redisTemplate.opsForValue().set(accessToken.getToken(), accessToken,duration);

            // 返回用户信息

            JSONObject user = JSONObject.parseObject(JSONObject.toJSONString(byUsername));

            user.put("token", accessToken.getToken());

            JSONObject ret = new JSONObject();

            ret.put("obj",user);

            return success(ret);

        } else {

            return error(30000, "账号或密码不正确");

        }

    }

1. 1. 注册模块的实现

系统的用户通过自行注册生成，在系统首页点击用户注册菜单，系统跳转到对应的注册页面。点击重置按钮，清空所填数据，点击注册按钮完成注册。

用户注册流程图如下所示。

图5-1 用户注册流程图

用户注册界面如下图所示。

图5-1 注册界面

注册关键代码如下：

 /**

     * 注册

     * @param user

     * @return

     */

    @PostMapping("register")

    public Map<String, Object> signUp(@RequestBody User user) {

        // 查询用户

        Map<String, String> query = new HashMap<>();

        Map<String,Object> map = JSON.parseObject(JSON.toJSONString(user));

        query.put("username",user.getUsername());

        List list = service.selectBaseList(service.select(query, new HashMap<>()));

        if (list.size()>0){

            return error(30000, "用户已存在");

        }

        map.put("password",service.encryption(String.valueOf(map.get("password"))));

        service.insert(map);

        return success(1);

}

1. 1. 采购订单管理模块的实现

采购部门点击“采购订单”这一按钮后会显示出所有的采购订单，在采购订单界面可以添加新的采购订单，可以对采购订单进行修改、删除，也可以按照采购用户对采购订单查询。

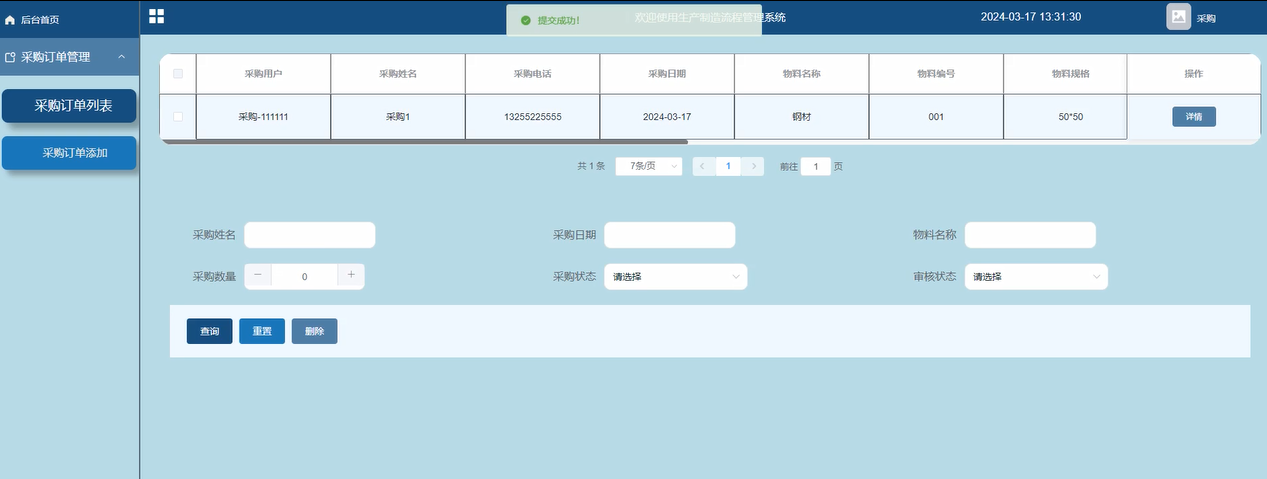

采购订单管理界面如下图所示。

图5-1 采购订单管理界面

采购订单管理关键代码如下：

 @PostMapping("/add")

    @Transactional

    public Map<String, Object> add(HttpServletRequest request) throws IOException {

        service.insert(service.readBody(request.getReader()));

        return success(1);

    }

public Map<String, Object> addMap(Map<String,Object> map){

    service.insert(map);

     return success(1);

 }

1. 1. 物料库存管理模块实现

仓库人员点击“物料库存”这一按钮后会显示出所有的物料库存，在物料库存界面可以添加新的物料库存，可以对物料库存进行修改、删除，也可以按照仓库人员或者人员姓名对物料库存查询。

物料库存管理界面如图所示。

图5-1 物料库存管理界面

物料库存管理关键代码如下：

@PostMapping("/set")

@Transactional

    public Map<String, Object> set(HttpServletRequest request) throws IOException {

        service.update(service.readQuery(request), service.readConfig(request), service.readBody(request.getReader()));

        return success(1);

    }

1. 1. 销售订单模块的实现

销售部门点击“销售订单”按钮会显示自己添加的销售订单，如果想要添加新的销售订单，点击“添加”按钮根据提示输入销售订单，点击“提交”后在销售订单界面就可以显示了，如果信息有错可以对销售订单进行更新维护，也可以直接删除某一销售订单。

销售订单界面如下图所示。

图5-1 销售订单界面

销售订单管理关键代码如下：

  @RequestMapping(value = "/del")

    @Transactional

    public Map<String, Object> del(HttpServletRequest request) {

        service.delete(service.readQuery(request), service.readConfig(request));

        return success(1);

    }

    public void delete(Map<String,String> query,Map<String,String> config){

        QueryWrapper wrapper = new QueryWrapper<E>();

        toWhereWrapper(query, "0".equals(config.get(FindConfig.GROUP_BY)),wrapper);

        baseMapper.delete(wrapper);

        log.info("[{}] - 删除操作：{}",wrapper.getSqlSelect());

    }

1. 1. 成品库存管理模块的实现

仓库人员点击“成品库存”这一按钮后会显示出所有的成品库存，在成品库存界面可以添加新的成品库存，可以对成品库存进行修改、删除，也可以按照仓库人员或者人员姓名对成品库存查询。

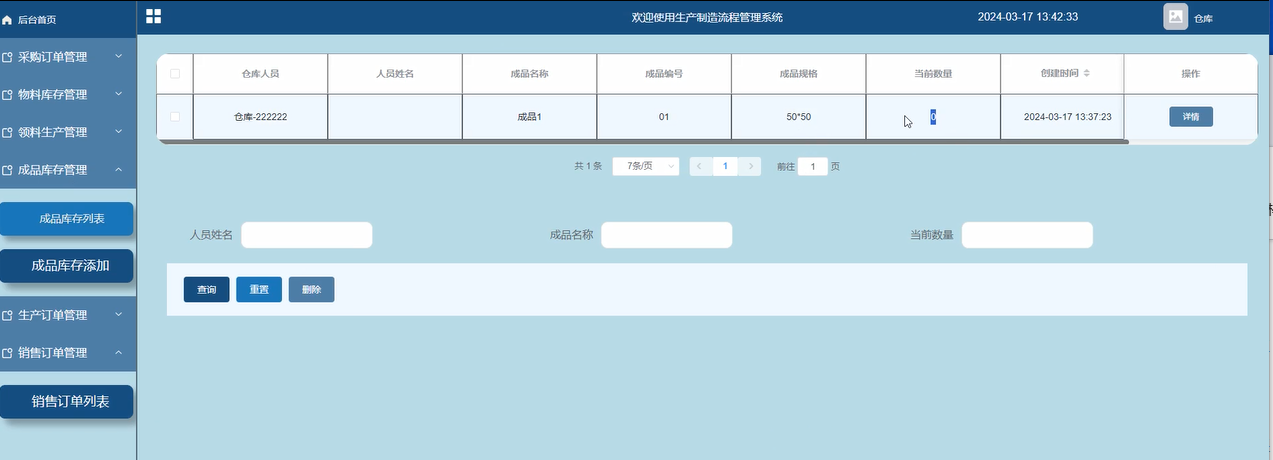

成品库存界面如下图所示。

图5-1成品库存管理界面

1. 1. 用户管理模块的实现

用户管理模块包含了管理员、采购部门、销售部门、生产部门以及仓库人员五个部分，管理员可以对采购部门、销售部门、生产部门以及仓库人员进行增删改查。这里以采购部门为例。

采购部门管理界面如下图所示。

图5-1 用户管理界面

1. 1. 物料库存管理模块的实现

点击“物料库存”这一按钮后会显示出所有的仓库储物信息，在物料库存界面可以添加新的物料库存，可以对物料库存进行修改、删除，也可以按储仓库人员或者人员姓名对物料库存进行查询。

物料库存管理界面如图所示。

图5-1 物料库存管理界面

1. 系统测试
   1. 测试目的

在这个产品被投入使用前，首先需要进行试用，这是重要的环节。考虑到某个部分的开发没有缺陷情况下，把各种模块拼接，也有一定概率就存在矛盾。这就好比每个人都很独特，但聚在一起就显得杂乱无章，需要保证有默契的配合。对于测试，要看它的各项内容是否契合的原则。若与最初定下的标准有一定程度上的出入，那么就需要做出一些调整，让最终的大方向朝着目标前进。

测试是为了发现在开发的程序中所存在的问题，测试这一工作是非常艰巨的，而又是非常困难的，这一部分在程序的设计中占有很大比例，可以说一个程序的开发工作量要是占据了百分至六十，那么剩下的百分之四十必然是测试这一部分，甚至更高。

1. 1. 测试用例
      1. 登录测试

登录测试用例如下表所示。

表6-1 登录测试用例

测试用例编号	YL_01
测试用例名称	系统使用者登录
测试用例描述	登录者输入用户名、密码和验证码
系统入口	浏览器
步骤	预期结果	实际结果
输入正确的用户名、密码和验证码	提示“登录成功”，并进入系统	预期结果
输入错误的用户名、密码和验证码	提示“登录失败”，并返回登录界面	预期结果
不输入用户名、密码和验证码	提示“请输入完整”	预期结果

1. 1. 1. 创建数据测试

在系统中，创建功能也是基础功能之一，因此创建功能的测试很有代表性。在此章节主要列举在创建时各种情况下系统结果的测试。由于系统涉及创建功能操作过多，因此将多处统称创建功能。

创建数据用例如下表所示。

表6-5 创建数据测试用例

测试用例编号	YL_05
测试用例名称	系统使用者进行创建数据
测试用例描述	使用者输入要创建的数据
系统入口	浏览器
步骤	预期结果	实际结果
输入完整并且格式正确的数据	提示“创建成功”，并显示所有数据	预期结果
核心位置数据但非必要位置不输入数据	提示“创建成功”，并显示所有数据	预期结果
核心数据位置不输入数据	提示“创建失败”	预期结果

1. 1. 1. 修改数据测试

在系统中，修改功能是系统主要实现功能，因此修改功能的测试很有代表性。在此章节主要列举在修改时各种情况下系统结果的测试。由于系统涉及修改功能操作过多，因此将多处数据表记录修改和状态修改统称修改功能。

修改数据用例如下表所示。

表6-6 修改数据测试用例

测试用例编号	YL_06
测试用例名称	系统使用者进行修改数据
测试用例描述	使用者对可修改的数据项进行修改
系统入口	浏览器
步骤	预期结果	实际结果
将现有数据修改成正确的数据	提示“修改成功”，并显示所有数据	预期结果
将现有数据修改成错误的数据	提示“修改失败”	预期结果

1. 1. 1. 查询数据测试

在系统中，查询功能是使用系统使用最多也是最基础的功能，因此查询功能的测试很有代表性。在此章节主要列举在查询时各种情况下系统结果的测试。

查询数据用例如下表所示。

表6-7 查询数据测试用例

测试用例编号	YL_05
测试用例名称	系统使用者进行查询数据
测试用例描述	全部查询以及输入关键词查询
系统入口	浏览器
步骤	预期结果	实际结果
界面自动查询全部	显示对应所有记录	预期结果
输入已存在且能匹配成功的关键字	显示所查询到的数据	预期结果
输入不存在的关键字	显示数据界面为空	预期结果

1. 1. 测试结果

在本次测试的过程主要针对所有功能下的添加操作，修改操作和删除操作，并以真实数据一一进行相关功能项目的输入，最终能够保证每个项目涉及的功能都是能够正常运行，因此能够保证本次设计的，已实现的功能能够正常运行并且相关数据库的信息也同样保证正确。

结  论

在本次生产制造流程管理系统中，利用了Web应用同现实企业生产制造流程管理工作进行相结合。在系统功能开始编码之前，作者花费了大量时间在图书馆内进行资料文献的收集和总结。通过大量文献的分析，发现企业生产制造流程管理在现代企业中扮演的角色越来越重要，而使用的方式也变得更加多元化。正是基于这一发现，作者深切希望开发一种专门针对企业生产制造流程管理的系统，以满足用户的需求。

本次生产制造流程管理系统中，采用了市场上普遍使用的Java技术、MySQL数据库管理功能以及流行的Spring Boot框架。此外，还结合了流行的VUE页面布局技术用于系统界面布置，以现实生活中企业生产制造流程管理过程为参考，并着重维护后台信息和整体系统稳定性。

然而，受限于作者的技术水平和时间限制，系统功能仅实现了模拟时的功能，在许多方面仍存在一些弊端。这些弊端需要持续测试、总结和改进。例如，在数据存储方面存在信息泄露风险；用户权限设置方面也不够完善，未考虑权限在实际应用中的执行情况。未来，作者将继续学习Java技术和相关信息技术，对系统功能进行更加完整、详细的分析，逐一完善系统功能，帮助用户顺利完成相关操作。
