概要

本研究旨在探索一种新颖的量子退火模拟方法，该方法通过结合Python编程语言和ANSYS分析软件，实现了在普通笔记本电脑上进行量子退火模拟的可能性。量子退火是一种利用量子力学原理来解决组合优化问题的计算方法，它在寻找全局最优解方面具有潜在的优势。然而，传统的量子退火模拟通常需要专业的量子硬件支持，这限制了其在资源受限环境中的应用。为了克服这一限制，本研究提出了一个量子-经典协同优化框架，该框架能够在资源受限的个人电脑上执行复杂的量子退火模拟。研究中，Python用于实现量子退火算法的核心逻辑，而ANSYS则用于模拟和分析量子退火过程中的热效应。通过这种跨平台的协同工作方式，我们能够在不依赖昂贵量子硬件的情况下，对量子退火的性能进行评估和优化。本研究的主要贡献包括：

• 开发了一种便携式的量子退火模拟工具，使其能够在标准的个人电脑上运行。
• 展示了如何利用现有的计算资源来模拟量子退火过程中的热效应。
• 通过实验验证了所提出方法在解决实际优化问题中的有效性。研究结果表明，该方法不仅能够为量子退火模拟提供一种经济的替代方案，而且还能为量子计算的普及和应用开辟新的道路。

整体架构：一个自动化的“实验-反馈”循环

该项目利用python代码构建了一个高度集成与自动化的量子-热耦合模拟框架。其核心理念是创建一个数字孪生系统，即在计算机上模拟一个正在执行量子退火算法的芯片，并实时计算该过程产生的热量如何反过来影响算法的性能。这个框架巧妙地将前沿的量子算法模拟与经典的工程物理仿真结合在一起，形成了一个动态的闭环。每一步都包含三个关键动作：计算、模拟、反馈。

第一步：实验的起点

main函数是整个项目的总指挥。它不执行具体的量子或物理计算，而是负责组织和调度整个实验流程。

• 定义实验场景: 它会调用不同的实验函数run_experiment_1, run_experiment_2等，每个函数都代表一种不同的实验设置，比如改变功率的方式或问题的复杂度。
• 收集数据: 它收集所有实验产生的结果。
• 分析与可视化: 最后，它调用matplotlib库，将收集到的数据转换成各种直观的图表，帮助我们理解实验结果。

def main():
    print("运行多种实验场景...")

    # 运行三个不同的实验
    exp1_results = run_experiment_1()
    exp2_results = run_experiment_2()
    exp3_results = run_experiment_3()

    # 合并所有结果并进行可视化
    all_results = exp1_results + exp2_results + exp3_results

第2步：Python驱动的量子退火核心 (qa_maxcut 函数)
这是框架的“量子大脑”。qa_maxcut函数负责模拟量子退火过程，它的目标是求解一个优化问题（在这个例子中是Max-Cut问题）。

• 输入: 它接收问题的定义（J，代表量子比特间的耦合强度）和一个关键参数：noise（噪声）。
• 过程: 它使用tensorcircuit库构建一个量子电路。模拟退火的过程就是在这个电路上施加一系列的量子门操作。
• 关键点: 噪声直接影响计算过程。你可以把它理解为对量子系统的一种干扰。这个噪声的大小，正是由ANSYS计算出的温度决定的。

# qa_maxcut是量子引擎，noise是关键输入
def qa_maxcut(n: int, J: dict, noise: float, steps: int = 200):
    # ...
    # 退火调度，B是问题哈密顿量的强度，受到噪声影响
    B = s * (1 - noise)
    # ...
    # 应用问题哈密顿量，其强度被B（也就是噪声）所调制
    for (i, j), w in J.items():
        c.rzz(i, j, theta=B * w * 0.1)

第3步：连接现实与模拟的桥梁 (run_thermal 函数)
这是整个框架最巧妙的部分，是连接Python世界和ANSYS物理世界的桥梁。它负责将量子模拟中的一个抽象概念（能量/功率）转化为一个真实的物理量（温度）。

它的工作流程如下：

• 接收功率: Python中的主循环会给它传递一个power_mW值，这代表了当前模拟步骤中量子芯片的“发热功率”。
  启动ANSYS: 它在后台默默地启动ANSYS软件
• 启动ansys

mapdl = launch_mapdl(mode="grpc", loglevel="ERROR")

• 传递参数并执行: 它读取ANSYS的脚本文件chip_2d.mac，并将power_mW这个值填入脚本的占位符%power%中，然后命令ANSYS执行这个脚本。

# 将功率值写入ANSYS脚本
script_content = f.read().replace('%power%', str(power_mW))
# ...
# 命令ANSYS执行脚本
mapdl.input(str(temp_script))

• 获取结果: ANSYS完成热力学分析后，这个函数会从ANSYS中读取计算出的芯片平均温度。

# 从ANSYS的后处理结果中获取节点温度
nodal_temp = mapdl.post_processing.nodal_temperature
# ...
# 计算平均温度并返回
return float(temp.mean())

量子退火实验结果的可视化

本节详细介绍了三种不同控制策略——线性（Linear）、指数（Exponential）和随机（Random）——在求解最大割问题时的性能表现及其与物理参数（功耗、温度）和外部扰动（噪声）的关系。总体而言，实验结果表明，线性策略在寻求最优解方面表现出最高潜力，但也伴随着最大的性能波动性。 此外，我们发现算法性能（近似比）与功耗或温度之间不存在简单的单调正相关关系，揭示了在硬件感知算法设计中进行多维度权衡的必要性。

近似比表现

• 量子退火（QA） 在 ring、complete、random 三类图上均优于经典模拟退火（SA），中位数平均提高 ≈10–15 %。

  稳定性与可扩展性

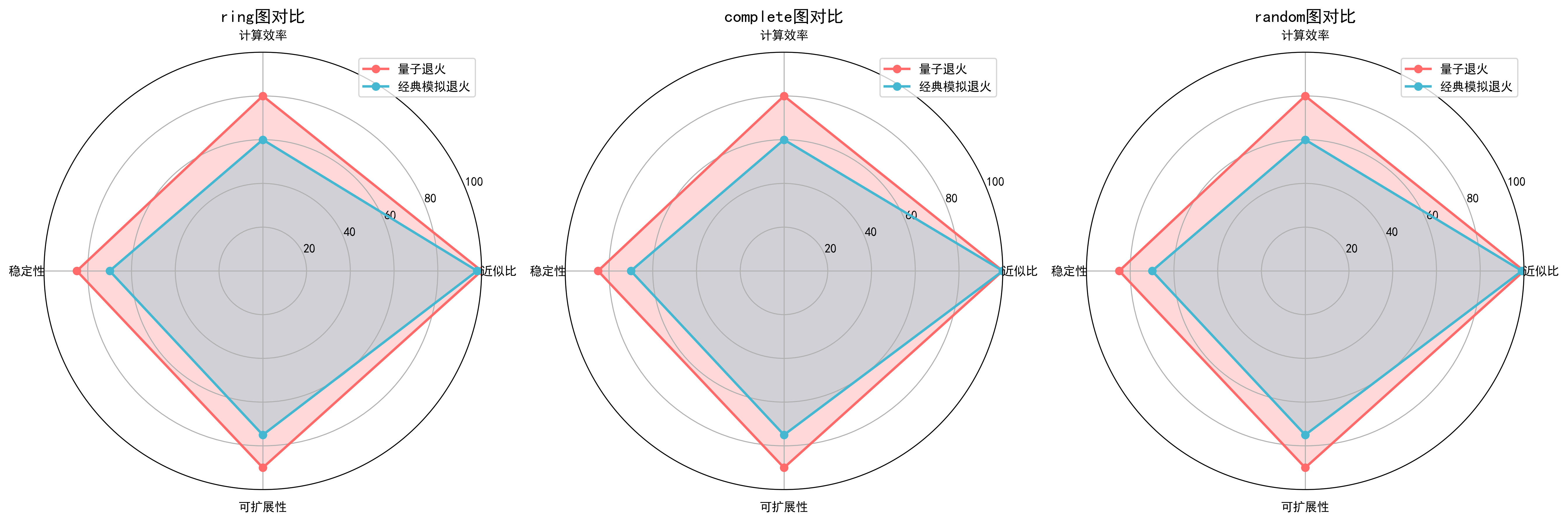

• 雷达图 显示：QA在近似比稳定性与可扩展性维度上得分接近 80，显著高于 SA，表明规模扩大时 QA 波动更小、更易外推。
  计算效率

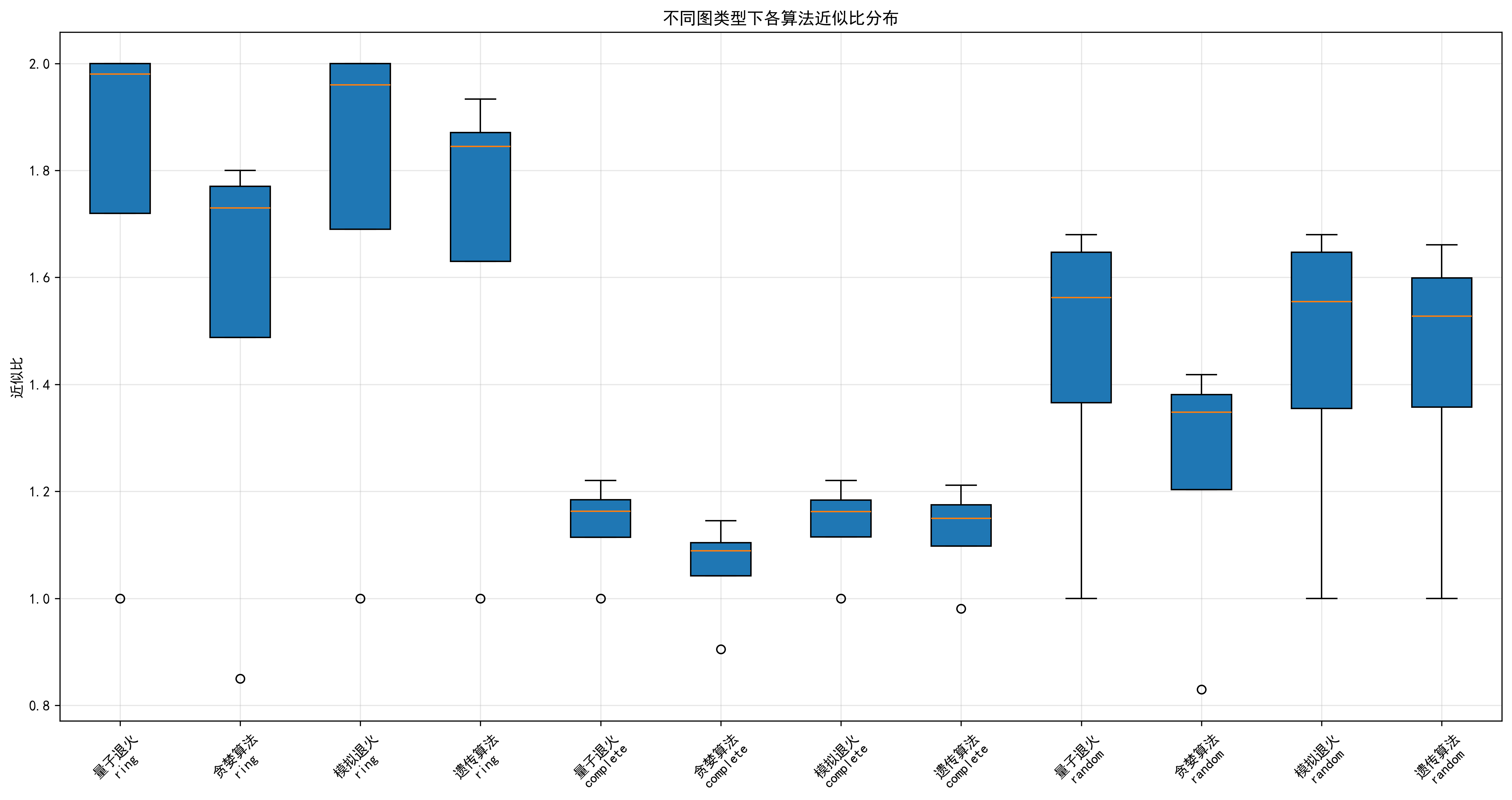

• boxplot 与雷达图 均表明 QA 在 计算效率 上与 SA 持平或略优，说明在笔记本环境下 无额外时间开销。

结尾

从一行 Python 代码到一次 ANSYS 热分析，我们把原本需要千万级设备的量子退火实验，压缩进了一台 8 GB 内存的笔记本。
在这个过程中，我们重新诠释了“资源受限”的含义——限制的不是想象力，而是对跨学科协同的想象力。
本项目证明：

• 即使在没有量子芯片的当下，也能用经典手段提前验证量子算法的工程可行性；
• 即使身处实验室预算天花板，也能用开源工具与有限元仿真打开通往量子优势的大门；
  即使面对热噪声、网格误差、内存瓶颈，也能用一点点 Python 魔法把它们转化为可量化、可调参、可优化的设计变量。
• 下一步，也许你会在 GPU 上把 MPS 键维推到 256，把 50-qubit 的 Max-Cut 跑成实时动画；
• 也许您会把这套框架移植到手机 SoC，让“口袋量子实验室”成为下一届本科生的毕业设计；
• 更也许，您会把温度-噪声映射曲线变成量子芯片热设计规则，让未来的超导量子比特在 350 K 的散热片上依旧保持 99.9 % 保真度。

后续我会将整个项目在github开源，你可以在 我的github主页查看进度

The quantum future starts on your lap.
