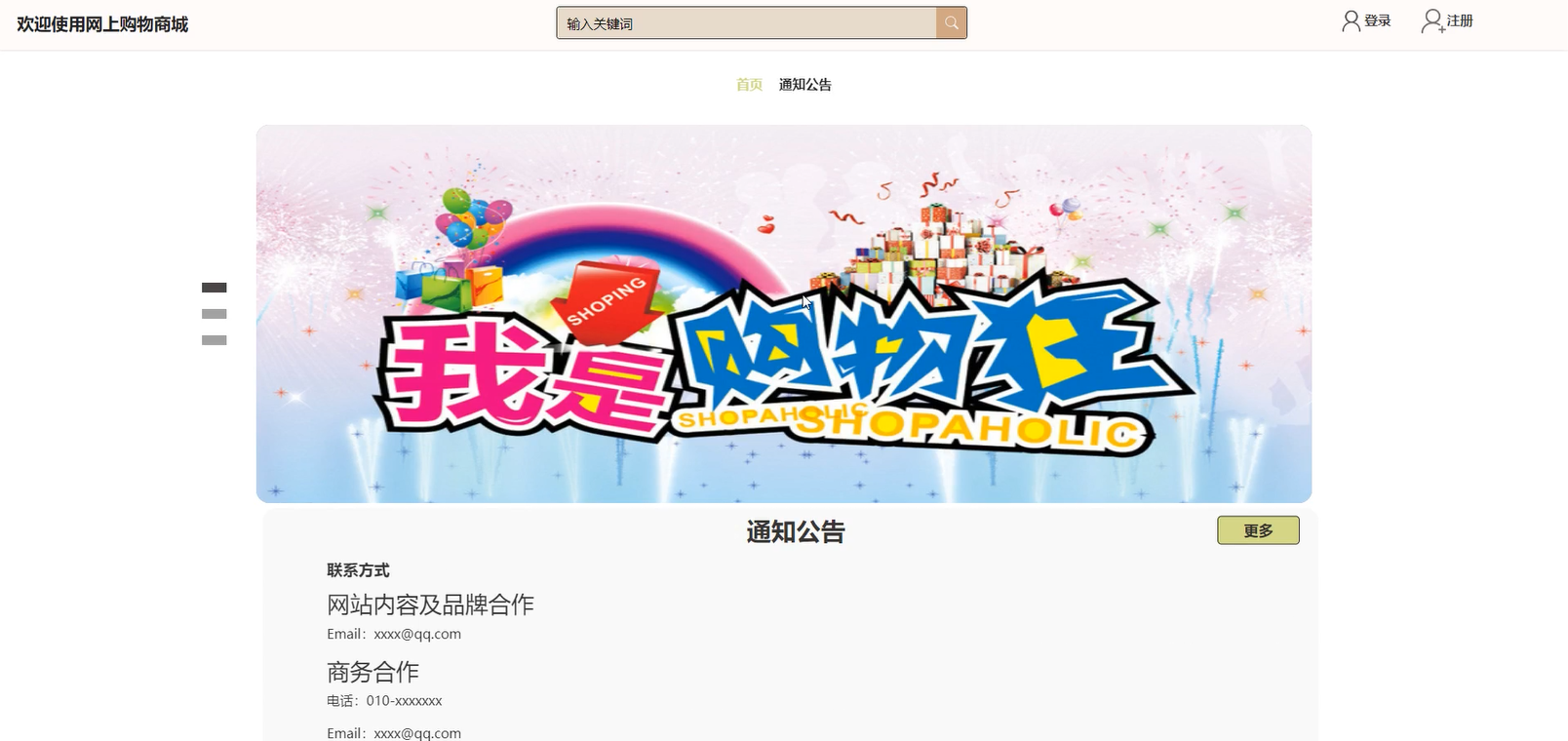

4.1.1 前台首页界面

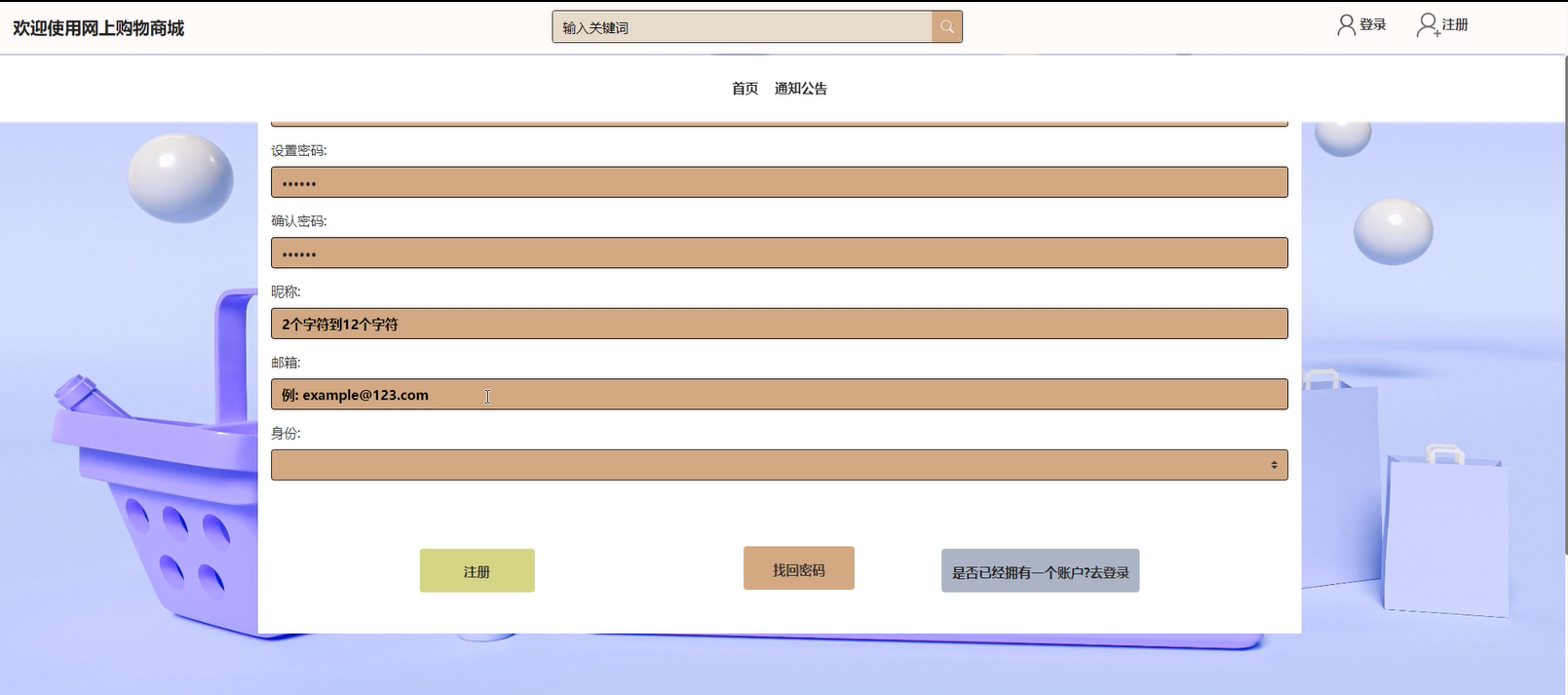

4.1.2注册界面

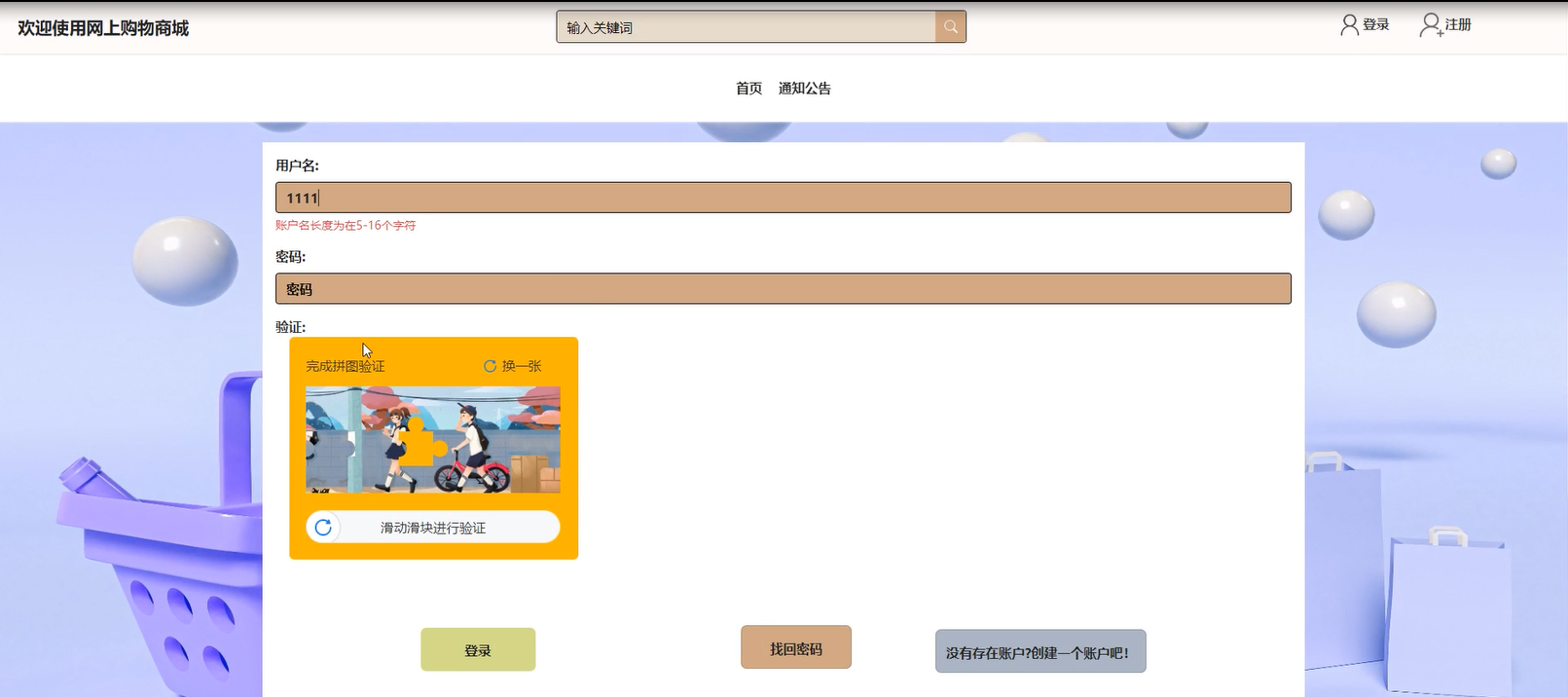

4.1.3 登录界面

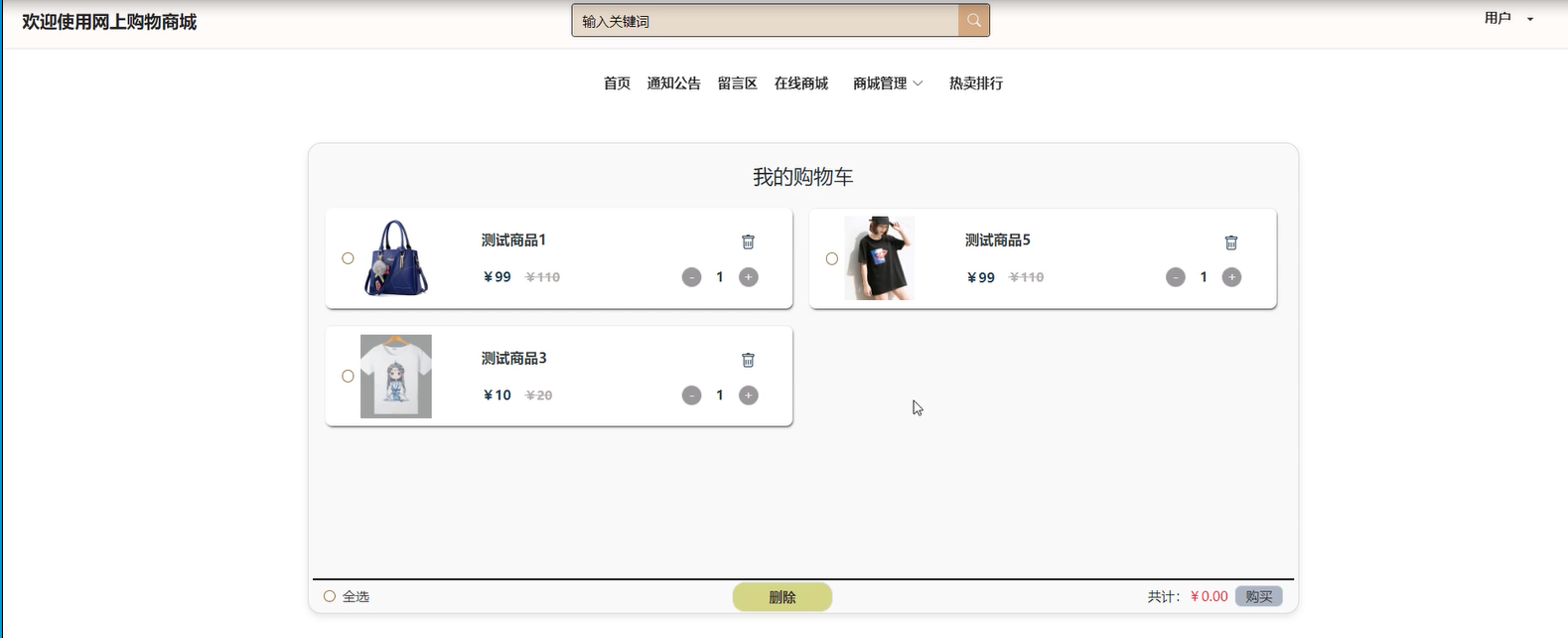

4.1.4购物车界面

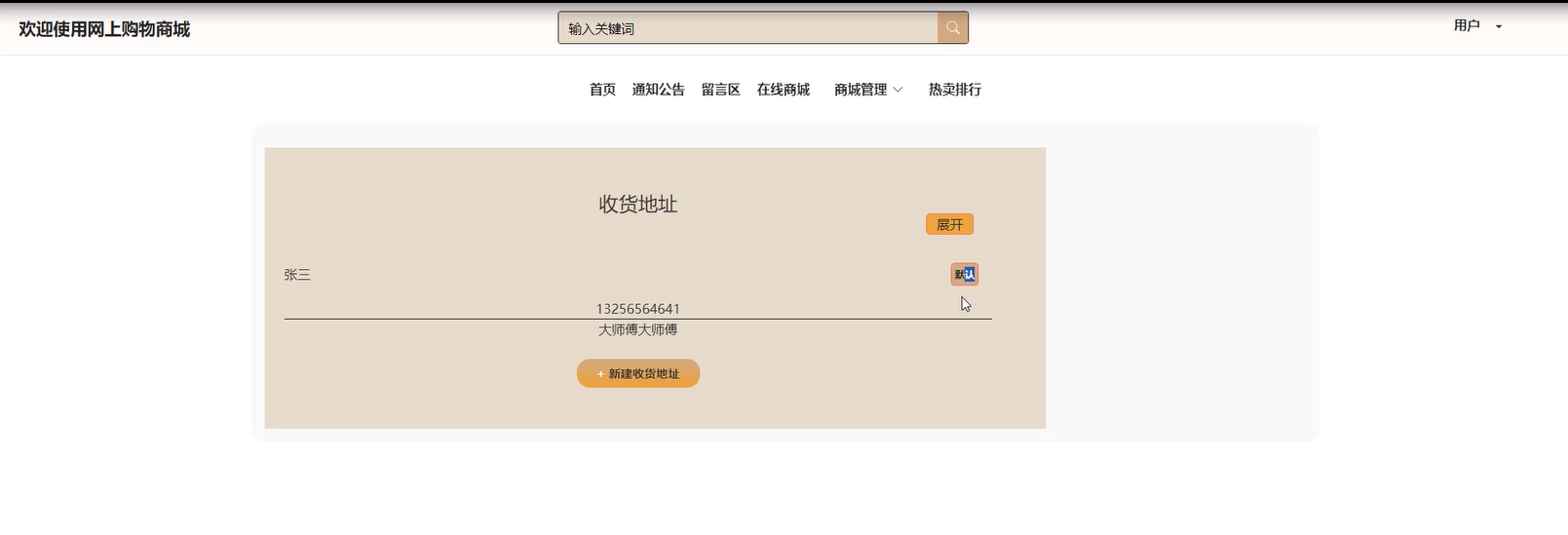

4.1.5 收货地址界面

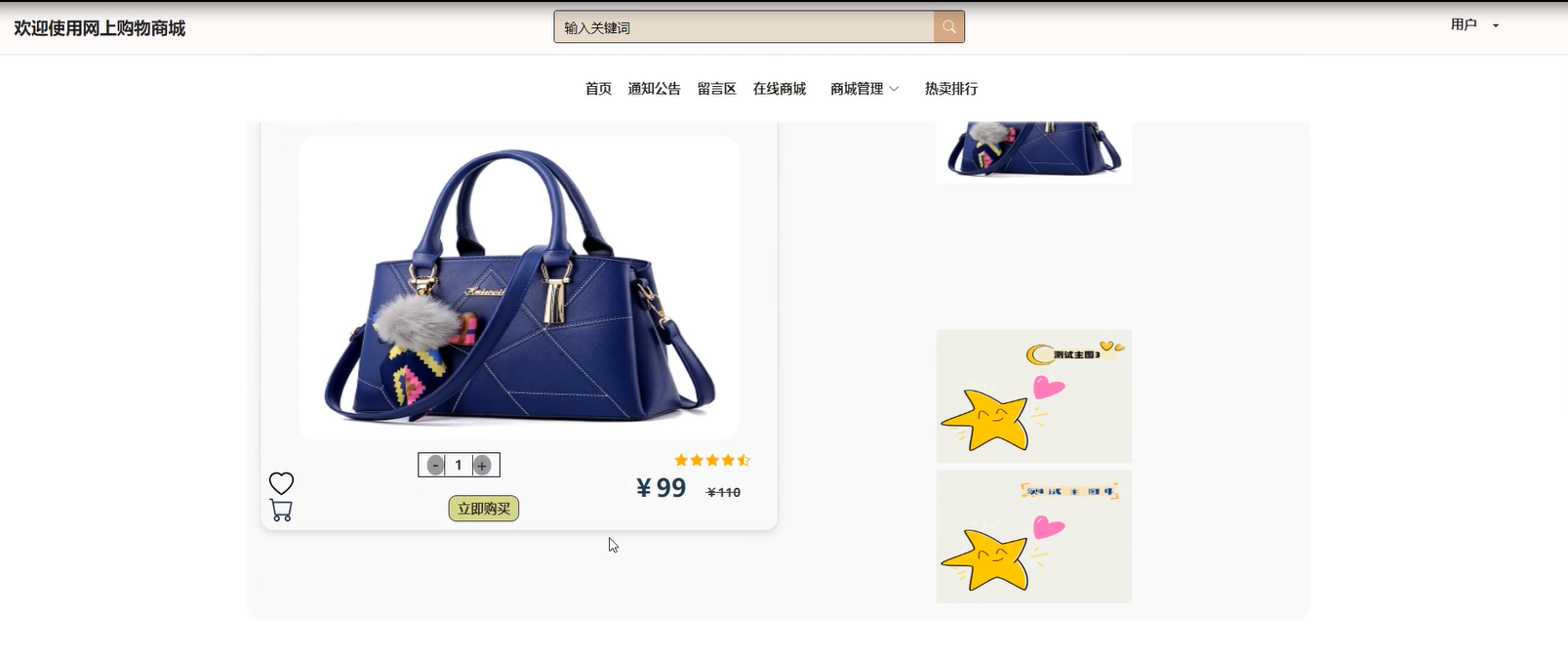

4.1.6 商品详情界面

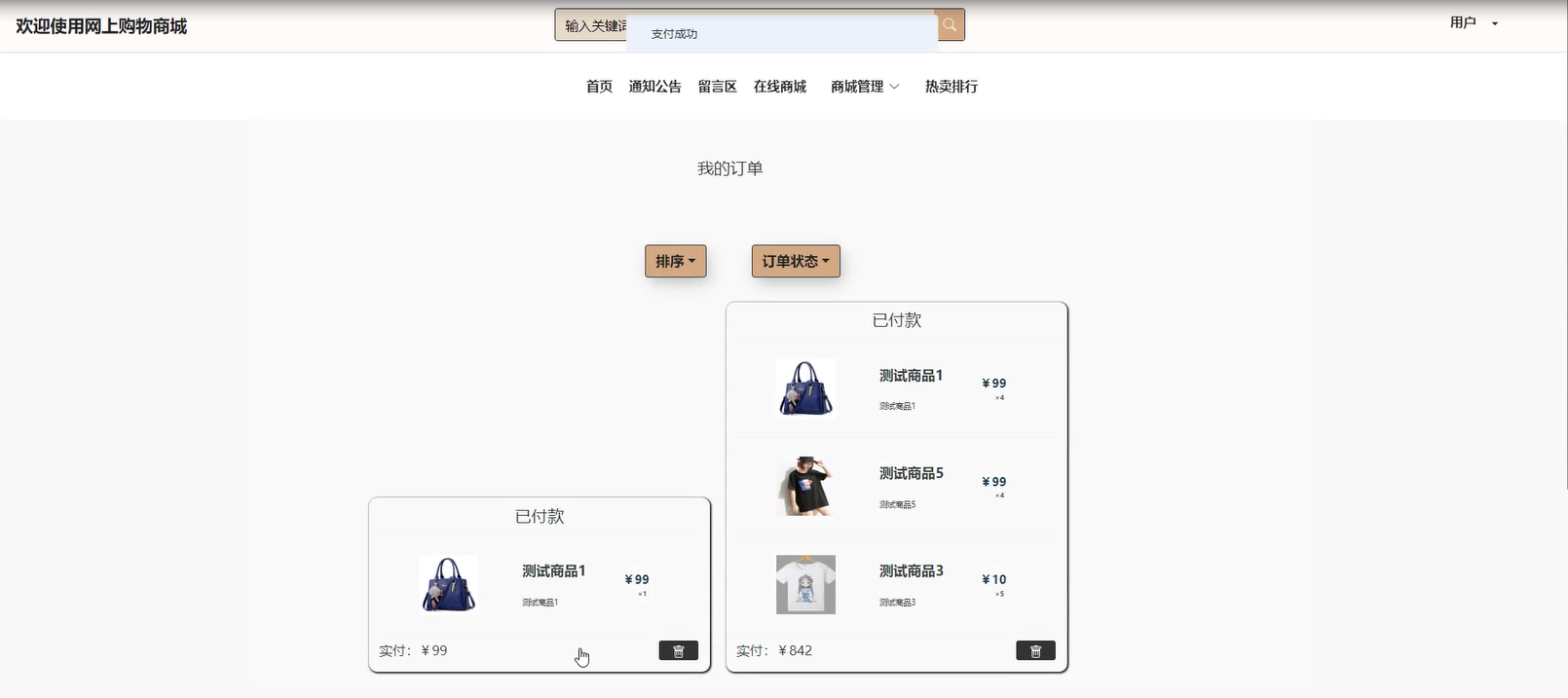

4.1.7我的订单界面

4.2管理员功能模块

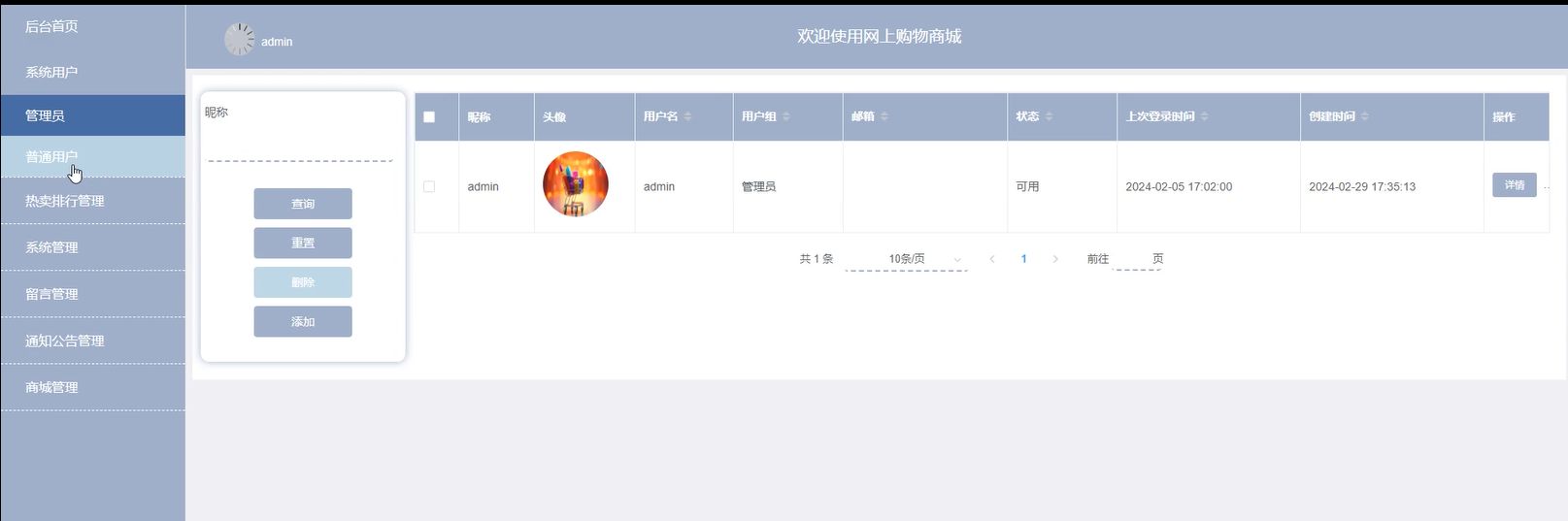

4.2.1系统用户管理界面

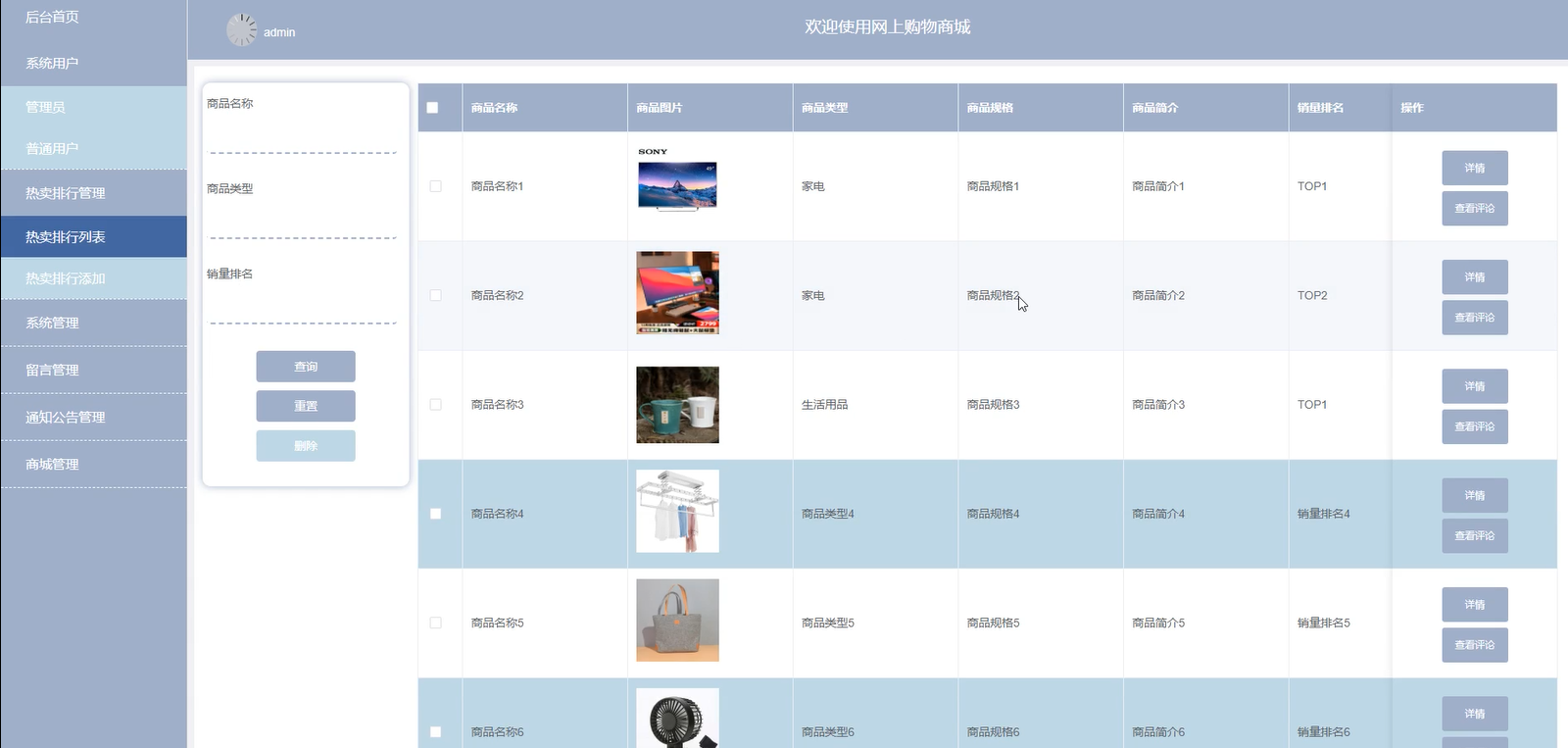

4.2.2热门排行管理界面

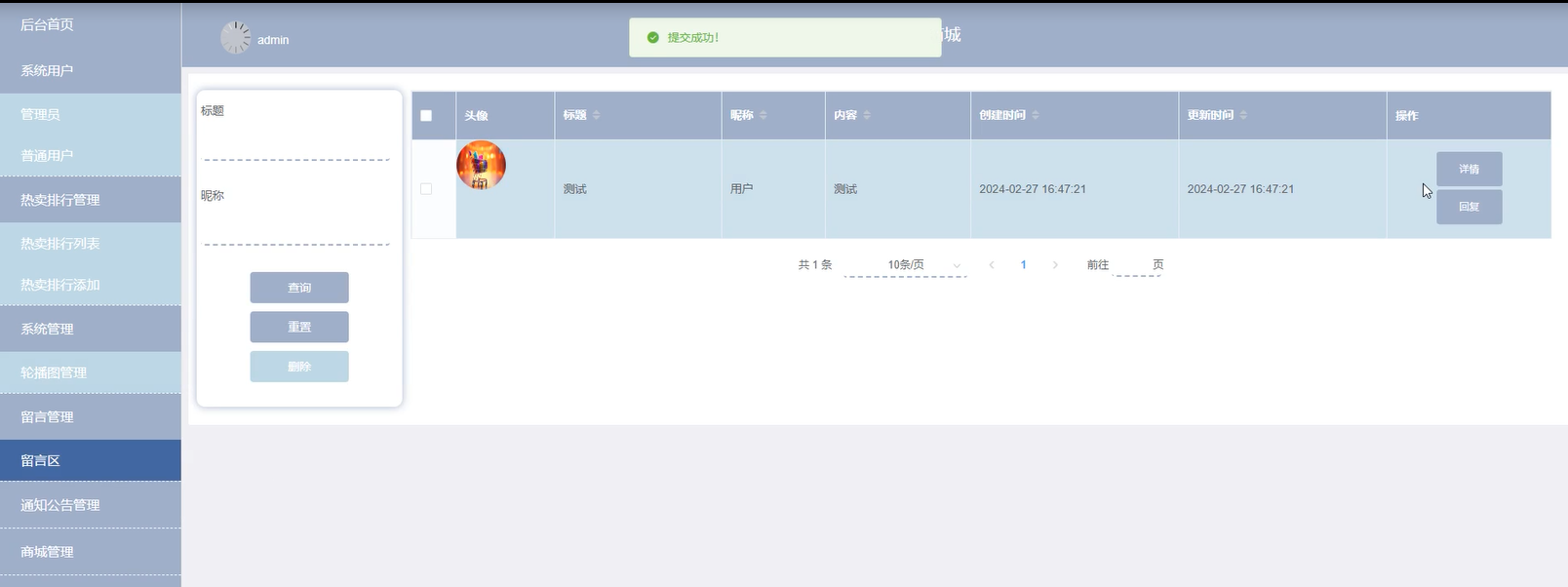

4.2.3留言管理界面

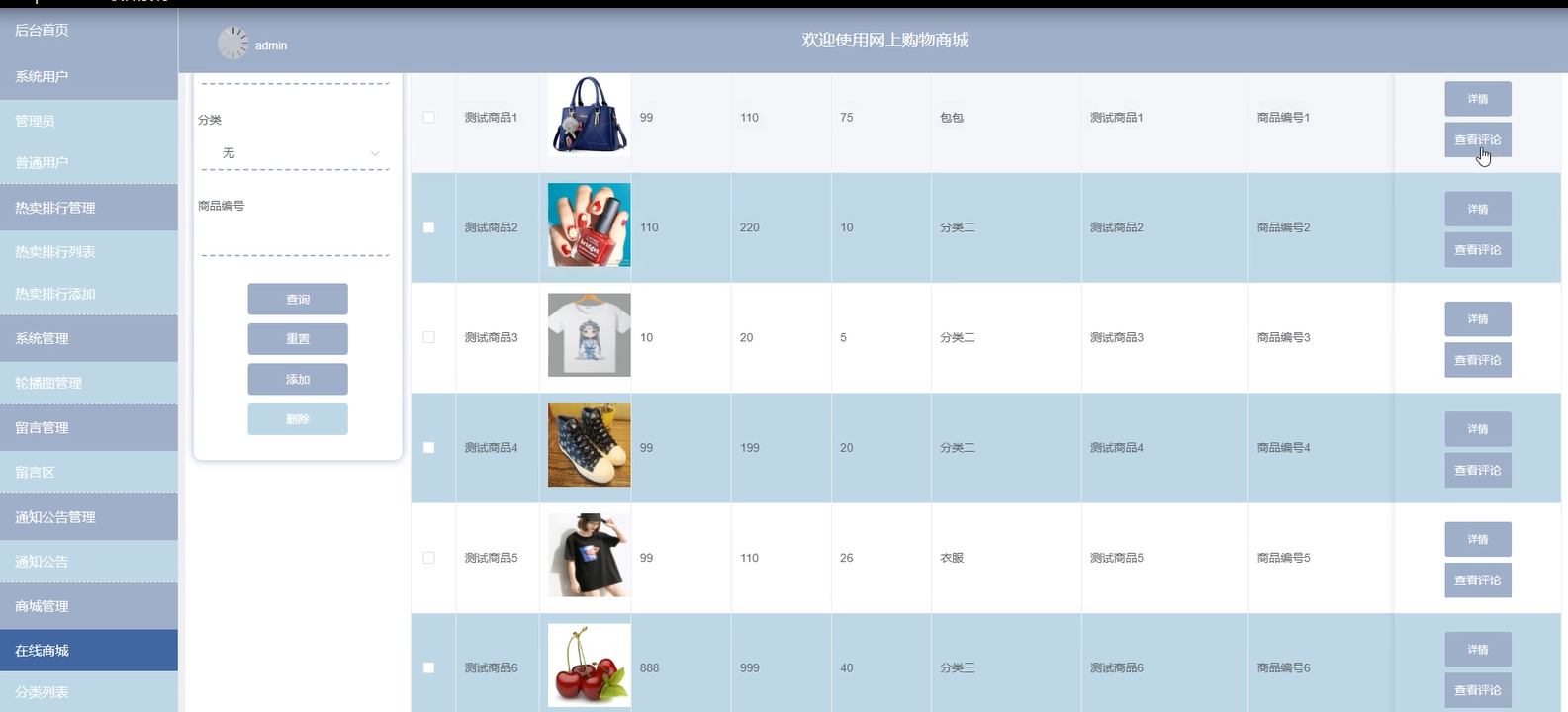

4.2.4 商城管理界面

5系统测试

5.1系统测试的目的

5.2 系统测试用例

5.3 系统测试结果

结论

参考文献

致  谢

摘要

本研究基于SpringBoot框架开发了一款高效、可靠的网上购物商城。该系统主要面向管理员和普通用户，涵盖了多个功能模块，包括在线商城、留言管理、订单列表、订单配送、热卖排行等。通过对系统需求的分析和设计，采用了合理的数据库结构和前后端技术实现，系统实现了用户注册登录、商品展示、购物流程、订单管理以及留言等核心功能。借助SpringBoot框架的优势，系统具备良好的代码模块化、可扩展性和易维护性。在系统开发过程中，充分进行了测试和优化，以确保系统的稳定性和性能。同时，注重用户体验，通过友好的界面设计和操作流程，为用户提供个性化的购物推荐和便捷的购买服务。本系统的开发旨在提供准确、高效的在线购物解决方案，促进电商行业的发展和用户满意度的提升。

关键词：Java技术；MYSQL；springboot框架；网上购物商城

Abstract

This study developed an efficient and reliable online shopping mall based on the SpringBoot framework. This system is mainly aimed at administrators and ordinary users, covering multiple functional modules, including online shopping mall, message management, order list, order delivery, hot selling ranking, etc. Through the analysis and design of system requirements, a reasonable database structure and front-end and back-end technology were adopted to implement core functions such as user registration and login, product display, shopping process, order management, and message management. By leveraging the advantages of the SpringBoot framework, the system has good code modularity, scalability, and ease of maintenance. During the system development process, sufficient testing and optimization were conducted to ensure the stability and performance of the system. At the same time, we focus on user experience and provide personalized shopping recommendations and convenient purchasing services for users through friendly interface design and operation processes. The development of this system aims to provide accurate and efficient online shopping solutions, promote the development of the e-commerce industry, and improve user satisfaction.

 Keywords:Java technology; MYSQL; Springboot framework; Online Shopping Mall

1 绪论

1.1选题背景

随着互联网技术的迅猛发展和智能手机的普及，网上购物已成为人们日常生活中不可或缺的一部分。网上购物商城作为一个电子商务平台，提供了在线购物、商品展示、支付结算等功能，为消费者和商家之间搭建起了一个便捷、安全、高效的交易平台。

选题背景主要源于对现代消费模式的变革和市场需求的反映。传统的实体商店在一定程度上受限于地理位置和时间限制，而网上购物商城通过互联网平台打破了时空的限制，使消费者可以随时随地选择并购买所需商品。这样的便利性和灵活性使得越来越多的人选择在网上进行购物。

此外，网上购物商城还具有丰富的商品种类和价格竞争优势。传统实体商店受到库存和展示空间的限制，商品种类相对较少，而网上购物商城能够提供更广泛的商品选择，满足消费者的多样化需求。同时，由于网络销售渠道的特点，网上购物商城中的商品价格往往更具竞争力，消费者可以更容易找到更具性价比的商品。

另外，网上购物商城也为商家提供了更广阔的销售渠道和客户群体。商家通过网上购物商城能够将商品推广到全国甚至全球市场，拓展销售范围，并能够根据消费者的购买数据进行精准营销，提高销售效果。

综上所述，网上购物商城选题背景来源于现代消费模式的变革和市场需求的反映。随着互联网技术的不断进步和智能手机的普及，网上购物商城已成为一种便捷、安全、高效的消费方式，满足了消费者多样化的需求，同时也给商家带来了更广阔的发展机遇。因此，研究和开发网上购物商城具有重要的实际意义和市场潜力。

1.2研究意义

随着我国电子商务的迅速发展，网络销售已形成了一定的规模并取得较大的成功，其对企业的效益越来越突出。淘宝、京东、亚马逊、苏宁易购、国美等大型电子商务企业的崛起，由此可以看出网络销售的巨大潜力和崭新的盈利模式。网络销售可以加快产品的发布和宣传，使交易过程简化、自动化，销售方只需要把产品交给物流行业运作即可，省去传统交易模式的繁琐。在空间上可以减少店铺租金的支出，不用频繁的进货、卸货、装货以及上架产品，侧面上减少了实体店的数量，为目前堵塞的城市现状给予一定的缓解。

但是，目前网络销售在实践过程存在着部分问题：

（1）关于电子商务的法律法规不完善。无良商家肆无忌惮的通过网络售卖假冒伪劣产品，以假乱真，欺骗消费者。

（2）网络安全技术人才紧缺。目前，很多销售系统被黑客攻击甚至偷取信息、钱财等案件时有发生。

（3）网络宣传不到位。目前很多企业开通了网络销售系统，但在消费者中知名度不高。

1.3论文结构与章节安排

论文将分层次经行编排，除去论文摘要致谢文献参考部分，正文部分还会对网站需求做出分析，以及阐述大体的设计和实现的功能，最后罗列部分调测记录，论文主要架构如下：

第一章：引言。第一章主要介绍了课题研究的背景，研究意义和本文的主要工作。

第二章：系统需求分析。第二章主要从系统的用户、功能等方面进行需求分析。

第三章：系统设计。第三章主要对系统框架、系统功能模块、数据库进行功能设计。

第四章：系统实现。第四章主要介绍了系统框架搭建、系统界面的实现。

第五章：系统测试。第五章主要对系统的部分界面进行测试并对主要功能进行测试

第六章：总结。

2 网上购物商城系统分析

系统分析是开发一个项目的先决条件，通过系统分析可以很好的了解系统的主体用户的基本需求情况，同时这也是项目的开发的原因。进而对系统开发进行可行性分析，通常包括技术可行性、经济可行性等，可行性分析同时也是从项目整体角度进行的分析。然后就是对项目的具体需求进行分析，分析的手段一般都是通过用户的用例图来实现。下面是详细的介绍。

2.1 可行性分析

（1）经济可行性：

经济可行性在此仅代表网站的运维成本，开发成本不在此考虑。

目前该模式下的网上购物商城的数量日益增多，网购变得平民化普及化用户人数呈上升趋势，当用户人数庞大了，运维成本可以由广告费进行填补，包括开发成本。

所以经济可行性没有问题。

（2）操作可行性：

此次项目设计参考了几个该模式下网站的开发案例，对他们的操作界面分析，将众多案例结合在一起，突出以人为本简化操作，所以具有基本计算机知识的人都会操作本项目。

因此操作可行性也没有问题。

（3）技术可行性：

技术可行性指的是对于搭建框架的可行性，以及有更优秀的技术出现时系统的技术更新换代的纳新性如何，开发时间成本费用比如何。

现有的Java技术能够迎合所有电子商务系统的搭建。开发这个网上购物商城的时候我采用了Java+MYSQL用以运行整体程序。

综上所述技术可行性也没有问题。

（4）法律可行性：

从开发者角度来看，Java和MYSQL是网上开源且免费的，在知识产权方面不会产生任何法律纠纷。

从用户使用角度来看，只要不再系统上贩卖违禁品，对系统做出条约协议，杜绝非法支付即可。

综上所述法律可行性也没有问题。

2.2 系统流程分析

2.2.1 数据流程

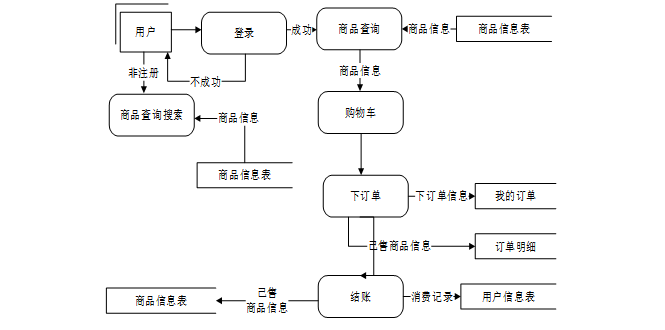

网上购物商城主要的目的就是实现对商品的在线选购，图2-1就是系统的数据流图。

图2-1商品购买操作展开图

3.3.2 业务流程

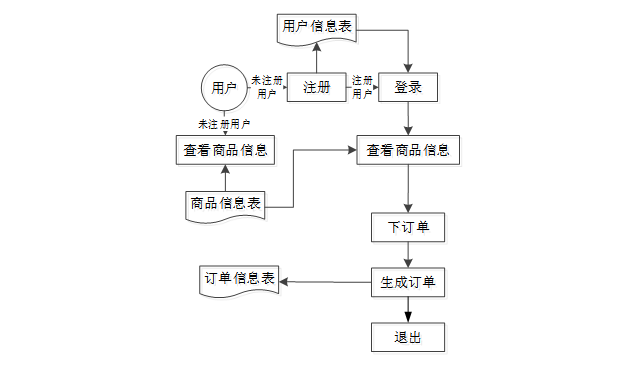

分析完系统的数据流，接下来我们来看系统的业务流程，图2-2就是业务流程图：

图2-2业务流程图

2.3 系统功能分析

2.3.1 功能性分析

按照网上购物商城的角色，我划分为了普通用户模块和管理员管理模块这两大部分。

用户管理模块：

（1）用户注册登录：用户注册为会员并登录网上购物商城；用户对个人信息的增删改查，比如个人资料，密码修改。

（2）用户查看商品：用户进行商品信息的阅览，通过发现喜欢的商品后可以购买+评论+收藏。

（3）商品购买：用户对喜欢的商品可以加购，在购物车里面，当用户确定提交完毕后，将其提交给服务器后台系统，并生成订单。

（4）购物车：用户对喜欢的商品可以加购，在购物车里面，可以查看到所有加购的商品，支持对商品数量的更改、删除商品，可以进行选择购买。

（5）我的订单：用户在提交订单后，可以对提交的订单进行管理。

（6）通知公告：用户点击“通知公告”菜单显示管理员在后台发布的所有的通知公告信息，可以查看通知公告详情。

管理员管理模块：

（1）登录：管理员在后台可以输入用户名+密码进行登录，管理员的用户名和密码是在数据库中直接设定好的。

（2）轮播图：管理员点击“轮播图”菜单可以对首页展示的轮播图进行增删改查。

（3）通知公告：管理员点击“通知公告”菜单可以查看到系统中的所有通知公告信息，对已经存在的通知公告，管理员可以修改，也可以添加新的通知公告或者删除通知公告。

（4）系统用户：管理员可以对前台上注册过的用户信息进行管控，也可以对管理员信息进行管控。

（5）分类管理：管理员对网上购物商城中商品的分类进行管控。

（6）商城管理：管理员对用户提交的商品订单进行管控。

（7）订单列表：查看用户购买的商品订单，对提交的订单进行管理。

（8）热卖排行：管理员点击“热卖排行”菜单可以对热卖排行进行增删改查。

2.3.2 非功能性分析

网上购物商城的非功能性需求比如网上购物商城的安全性怎么样，可靠性怎么样，性能怎么样，可拓展性怎么样等。具体可以表示在如下3-1表格中：

表3-1网上购物商城非功能需求表

安全性	主要指网上购物商城数据库的安装，数据库的使用和密码的设定必须合乎规范。
可靠性	可靠性是指网上购物商城能够安装用户的指示进行操作，经过测试，可靠性90%以上。
性能	性能是影响网上购物商城占据市场的必要条件，所以性能最好要佳才好。
可扩展性	比如数据库预留多个属性，比如接口的使用等确保了系统的非功能性需求。
易用性	用户只要跟着网上购物商城的页面展示内容进行操作，就可以了。
可维护性	网上购物商城开发的可维护性是非常重要的，经过测试，可维护性没有问题

2.4 系统用例分析

通过2.3功能的分析，得出了本网上购物商城的用例图：

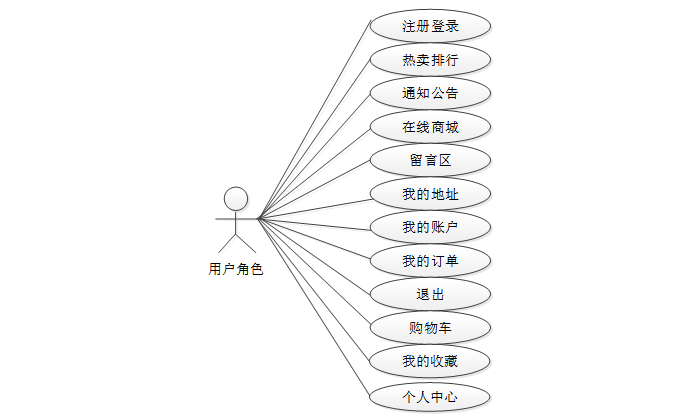

用户角色用例如图2-3所示。

图2-3 网上购物商城用户角色用例图

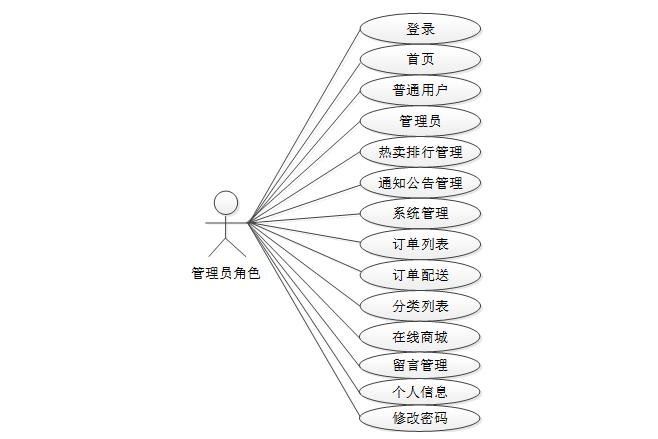

web后台管理上的管理员是维护整个网上购物商城中所有数据信息的。管理员角色用例如图2-4所示。

图2-5 网上购物商城管理员角色用例图

2.5本章小结

本章主要通过对网上购物商城的可行性分析、流程分析、功能需求分析、系统用例分析，确定整个网上购物商城要实现的功能。同时也为网上购物商城的代码实现和测试提供了标准。

3 网上购物商城总体设计

本章主要讨论的内容包括网上购物商城的功能模块设计、数据库系统设计。

3.1 系统架构设计

本网上购物商城从架构上分为三层：表现层（UI）、业务逻辑层（BLL）以及数据层（DL）。

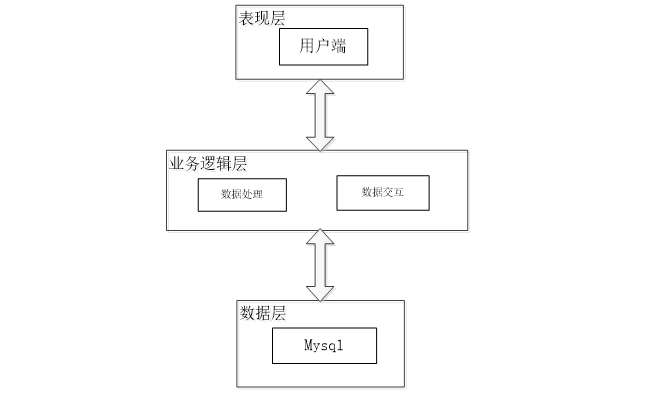

图3-1网上购物商城系统架构设计图

表现层（UI）：又称UI层，主要完成本网上购物商城的UI交互功能，一个良好的UI可以打打提高用户的用户体验，增强用户使用本网上购物商城时的舒适度。UI的界面设计也要适应不同版本的网上购物商城以及不同尺寸的分辨率，以做到良好的兼容性。UI交互功能要求合理，用户进行交互操作时必须要得到与之相符的交互结果，这就要求表现层要与业务逻辑层进行良好的对接。

业务逻辑层（BLL）：主要完成本网上购物商城的数据处理功能。用户从表现层传输过来的数据经过业务逻辑层进行处理交付给数据层，系统从数据层读取的数据经过业务逻辑层进行处理交付给表现层。

数据层（DL）：由于本网上购物商城的数据是放在服务端的mysql数据库中，因此本属于服务层的部分可以直接整合在业务逻辑层中，所以数据层中只有数据库，其主要完成本网上购物商城的数据存储和管理功能。

3.2 系统功能模块设计

3.2.1整体功能模块设计

在上一章节中主要对系统的功能性需求和非功能性需求进行分析，并且根据需求分析了本网上购物商城中的用例。那么接下来就要开始对本网上购物商城的架构、主要功能和数据库开始进行设计。网上购物商城根据前面章节的需求分析得出，其总体设计模块图如图3-2所示。

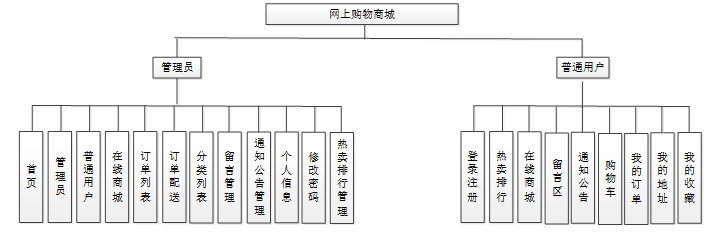

图3-2 网上购物商城功能模块图

3.2.2用户模块设计

后台管理者能够实现对前台注册的用户增删改查操作，用户模块结构图如下图：

图3-3用户模块结构图

3.2.3 评论管理模块设计

网上购物商城是一个交流性质的公开平台，用户可以在平台上交流，增加用户之间的互动性。但是同时也为了更好的规范留言的内容，给予管理员删除不合适的言论的功能，所以需要专门设计一个评论管理模块，具体的结构图如下：

图3-4评论模块结构图

3.2.4商城管理模块设计

网上购物商城是中需要存储不少商品信息，其模块功能结构，具体的结构图如下：

图3-5商城模块结构图

3.2.5订单管理模块设计

网上购物商城最重要的一个功能就是购买，其模块功能结构，具体的结构图如下：

图3-5订单模块结构图

3.3 数据库设计

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。

3.3.1 数据库概念结构设计

下面是整个网上购物商城中主要的数据库表总E-R实体关系图。

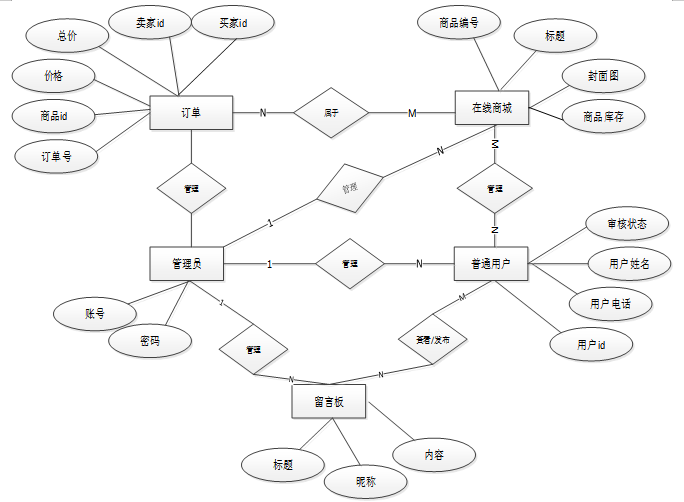

图3-6 网上购物商城总E-R关系图

下面根据网上购物商城的数据库总E-R关系图可以得出网上购物商城需要很多E-R图，在此罗列出来一些主要的数据库E-R模型图。

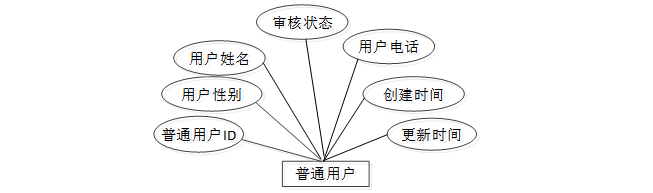

图3-7普通用户信息E-R关系图

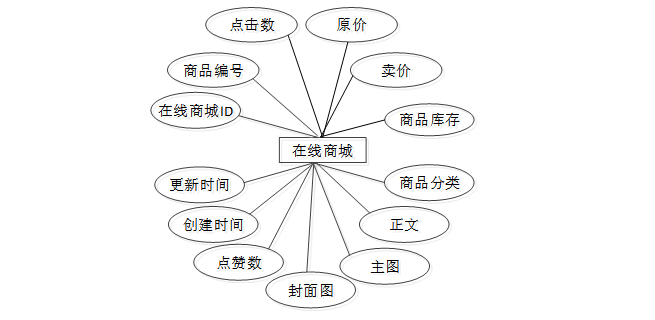

图3-8 在线商城信息E-R关系图

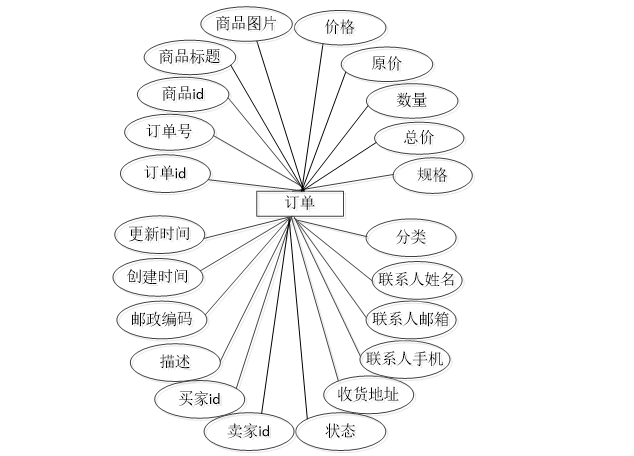

图3-9 订单信息E-R关系图

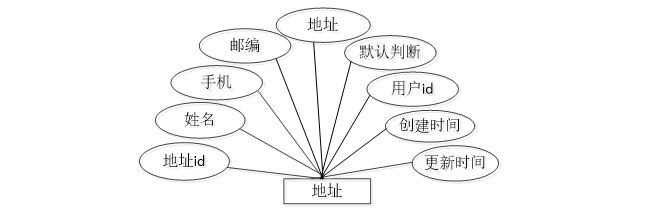

图3-10地址信息E-R关系图

3.3.2 数据库逻辑结构设计

通过上一小节中网上购物商城中总E-R关系图上得出一共需要创建很多个数据表。在此我主要罗列几个主要的数据库表结构设计。

表address (收货地址：)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	address_id	int	10	0	N	Y		收货地址：
2	name	varchar	32	0	Y	N		姓名：
3	phone	varchar	13	0	Y	N		手机：
4	postcode	varchar	8	0	Y	N		邮编：
5	address	varchar	255	0	N	N		地址：
6	user_id	mediumint	8	0	N	N		用户ID：[0,8388607]用户获取其他与用户相关的数据
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
9	default	bit	1	0	N	N	0	默认判断

表cart (购物车)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	cart_id	int	10	0	N	Y		购物车ID：
2	title	varchar	64	0	Y	N		标题：
3	img	varchar	255	0	N	N	0	图片：
4	user_id	int	10	0	N	N	0	用户ID：
5	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
7	state	int	10	0	N	N	0	状态：使用中，已失效
8	price	double	9	2	N	N	0.00	单价：
9	price_ago	double	9	2	N	N	0.00	原价：
10	price_count	double	11	2	N	N	0.00	总价：
11	num	int	10	0	N	N	1	数量：
12	goods_id	mediumint	8	0	N	N		商品id：[0,8388607]
13	type	varchar	64	0	N	N	未分类	商品分类：
14	description	varchar	255	0	Y	N		描述：[0,255]用于产品规格描述

表comment (评论)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	comment_id	int	10	0	N	Y		评论ID：
2	user_id	int	10	0	N	N	0	评论人ID：
3	reply_to_id	int	10	0	N	N	0	回复评论ID：空为0
4	content	longtext	2147483647	0	Y	N		内容：
5	nickname	varchar	255	0	Y	N		昵称：
6	avatar	varchar	255	0	Y	N		头像地址：[0,255]
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
9	source_table	varchar	255	0	Y	N		来源表：
10	source_field	varchar	255	0	Y	N		来源字段：
11	source_id	int	10	0	N	N	0	来源ID：

表goods (商品信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	goods_id	mediumint	8	0	N	Y		产品id：[0,8388607]
2	title	varchar	125	0	Y	N		标题：[0,125]用于产品和html的<title>标签中
3	img	text	65535	0	Y	N		封面图：用于显示于产品列表页
4	description	varchar	255	0	Y	N		描述：[0,255]用于产品规格描述
5	price_ago	double	8	2	N	N	0.00	原价：[1]
6	price	double	8	2	N	N	0.00	卖价：[1]
7	sales	int	10	0	N	N	0	销量：[0,1000000000]
8	inventory	int	10	0	N	N	0	商品库存
9	type	varchar	64	0	N	N		商品分类：
10	hits	int	10	0	N	N	0	点击量：[0,1000000000]访问这篇产品的人次
11	content	longtext	2147483647	0	Y	N		正文：产品的主体内容
12	img_1	text	65535	0	Y	N		主图1：
13	img_2	text	65535	0	Y	N		主图2：
14	img_3	text	65535	0	Y	N		主图3：
15	img_4	text	65535	0	Y	N		主图4：
16	img_5	text	65535	0	Y	N		主图5：
17	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
18	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
19	customize_field	text	65535	0	Y	N		自定义字段
20	source_table	varchar	255	0	Y	N		来源表：
21	source_field	varchar	255	0	Y	N		来源字段：
22	source_id	int	10	0	N	N	0	来源ID：
23	user_id	int	10	0	Y	N	0	添加人

表goods_type (商品类型)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	type_id	int	10	0	N	Y		商品分类ID：
2	father_id	smallint	5	0	N	N	0	上级分类ID：[0,32767]
3	name	varchar	255	0	Y	N		商品名称：
4	desc	varchar	255	0	Y	N		描述：
5	icon	varchar	255	0	Y	N		图标：
6	source_table	varchar	255	0	Y	N		来源表：
7	source_field	varchar	255	0	Y	N		来源字段：
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表hot_selling_rankings (热卖排行)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	hot_selling_rankings_id	int	10	0	N	Y		热卖排行ID
2	product_name	varchar	64	0	Y	N		商品名称
3	product_images	varchar	255	0	Y	N		商品图片
4	product_type	varchar	64	0	Y	N		商品类型
5	product_specifications	varchar	64	0	Y	N		商品规格
6	product_introduction	text	65535	0	Y	N		商品简介
7	sales_ranking	varchar	64	0	Y	N		销量排名
8	hits	int	10	0	N	N	0	点击数
9	praise_len	int	10	0	N	N	0	点赞数
10	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
11	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表logistics_delivery (物流配送)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	logistics_delivery_id	int	10	0	N	Y		物流配送ID
2	order_number	varchar	64	0	Y	N		订单号
3	product_name	varchar	64	0	Y	N		商品名称
4	purchase_quantity	varchar	64	0	Y	N		购买数量
5	total_transaction_amount	double	11	2	Y	N	0.00	交易总额
6	the_date_of_issuance	date	10	0	Y	N		发货日期
7	delivery_number	varchar	30	0	Y	N		配送订单
8	ordinary_users	int	10	0	Y	N	0	普通用户
9	shipping_address	varchar	64	0	Y	N		收货地址
10	delivery_status	varchar	64	0	Y	N		配送状态
11	signing_status	varchar	64	0	Y	N		签收状态
12	recommend	int	10	0	N	N	0	智能推荐
13	contact_name	varchar	255	0	Y	N		联系人名字
14	merchant_id	int	10	0	Y	N		商家id
15	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
16	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表message (留言板)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	message_id	int	10	0	N	Y		留言板ID:
2	user_id	int	10	0	N	N	0	用户ID:
3	title	varchar	64	0	Y	N		标题:
4	content	longtext	2147483647	0	N	N		内容:
5	nickname	varchar	32	0	N	N		昵称:
6	avatar	varchar	255	0	Y	N		头像:
7	email	varchar	125	0	Y	N		留言者邮箱
8	phone	varchar	11	0	Y	N		留言者手机号码
9	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
11	reply	longtext	2147483647	0	Y	N		回复
12	reply_state	tinyint	4	0	Y	N	0	回复状态

表notice (公告)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	notice_id	mediumint	8	0	N	Y		公告id：
2	title	varchar	125	0	N	N		标题：
3	content	longtext	2147483647	0	Y	N		正文：
4	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
5	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表online_shopping_mall (在线商城)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	online_shopping_mall_id	int	10	0	N	Y		在线商城ID
2	product_number	varchar	64	0	Y	N		商品编号
3	hits	int	10	0	N	N	0	点击数
4	praise_len	int	10	0	N	N	0	点赞数
5	cart_title	varchar	125	0	Y	N		标题：[0,125]用于产品html的标签中
6	cart_img	text	65535	0	Y	N		封面图：用于显示于产品列表页
7	cart_description	varchar	255	0	Y	N		描述：[0,255]用于产品规格描述
8	cart_price_ago	double	8	2	N	N	0.00	原价：[1]
9	cart_price	double	8	2	N	N	0.00	卖价：[1]
10	cart_inventory	int	10	0	N	N	0	商品库存
11	cart_type	varchar	64	0	N	N	未分类	商品分类：
12	cart_content	longtext	2147483647	0	Y	N		正文：产品的主体内容
13	cart_img_1	text	65535	0	Y	N		主图1：
14	cart_img_2	text	65535	0	Y	N		主图2：
15	cart_img_3	text	65535	0	Y	N		主图3：
16	cart_img_4	text	65535	0	Y	N		主图4：
17	cart_img_5	text	65535	0	Y	N		主图5：
18	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
19	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表order (订单)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	order_id	int	10	0	N	Y		订单ID：
2	order_number	varchar	64	0	Y	N		订单号：
3	goods_id	mediumint	8	0	N	N		商品id：[0,8388607]
4	title	varchar	32	0	Y	N		商品标题：
5	img	varchar	255	0	Y	N		商品图片：
6	price	double	10	2	N	N	0.00	价格：
7	price_ago	double	10	2	N	N	0.00	原价：
8	num	int	10	0	N	N	1	数量：
9	price_count	double	8	2	N	N	0.00	总价：
10	norms	varchar	255	0	Y	N		规格：
11	type	varchar	64	0	N	N	未分类	商品分类：
12	contact_name	varchar	32	0	Y	N		联系人姓名：
13	contact_email	varchar	125	0	Y	N		联系人邮箱：
14	contact_phone	varchar	11	0	Y	N		联系人手机：
15	contact_address	varchar	255	0	Y	N		收件地址：
16	postal_code	varchar	9	0	Y	N		邮政编码：
17	user_id	int	10	0	N	N	0	买家ID：
18	merchant_id	mediumint	8	0	N	N	0	商家ID：
19	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
20	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
21	description	varchar	255	0	Y	N		描述：[0,255]用于产品规格描述
22	state	varchar	16	0	N	N	待付款	订单状态：待付款，待发货，待签收，已签收，待退款，已退款，已拒绝，已完成
23	remark	text	65535	0	Y	N		订单备注
24	delivery_state	varchar	16	0	Y	N	未配送	发货状态：未配送，已配送
25	vip_discount	double	11	2	Y	N	0.00	折扣

表regular_users (普通用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	regular_users_id	int	10	0	N	Y		普通用户ID
2	user_name	varchar	64	0	Y	N		用户姓名
3	user_gender	varchar	64	0	Y	N		用户性别
4	user_phone_number	varchar	64	0	Y	N		用户电话
5	examine_state	varchar	16	0	N	N	已通过	审核状态
6	user_id	int	10	0	N	N	0	用户ID
7	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

3.4本章小结

整个网上购物商城的需求分析主要对系统总体架构以及功能模块的设计，通过建立E-R模型和数据库逻辑系统设计完成了数据库系统设计。

4 网上购物商城详细设计与实现

网上购物商城的详细设计与实现主要是根据前面的网上购物商城的需求分析和网上购物商城的总体设计来设计页面并实现业务逻辑。主要从网上购物商城界面实现、业务逻辑实现这两部分进行介绍。

4.1用户功能模块

4.1.1 前台首页界面

当进入网上购物商城的时候，首先映入眼帘的是系统的导航栏，下面是轮播图以及系统内容，其主界面展示如下图4-1所示。

图4-1 前台首页界面图

4.1.2注册界面

不是网上购物商城中正式用户的是可以在线进行注册的，如果你没有本网上购物商城的账号的话，添加“注册”，当填写上自己的账号+密码+确认密码+昵称+邮箱+手机号等后再点击“注册”按钮后将会先验证输入的有没有空数据，再次验证密码和确认密码是否是一样的，最后验证输入的账户名和数据库表中已经注册的账户名是否重复，只有都验证没问题后即可用户注册成功。其用用户注册界面展示如下图4-2所示。

图4-2 前台注册界面图

注册逻辑代码如下：

  /**

     * 注册

     * @param user

     * @return

     */

    @PostMapping("register")

    public Map<String, Object> signUp(@RequestBody User user) {

        // 查询用户

        Map<String, String> query = new HashMap<>();

        Map<String,Object> map = JSON.parseObject(JSON.toJSONString(user));

        query.put("username",user.getUsername());

        List list = service.selectBaseList(service.select(query, new HashMap<>()));

        if (list.size()>0){

            return error(30000, "用户已存在");

        }

        map.put("password",service.encryption(String.valueOf(map.get("password"))));

        service.insert(map);

        return success(1);

}

4.1.3 登录界面

网上购物商城中的前台上注册后的用户是可以通过自己的账户名和密码进行登录的，当用户输入完整的自己的账户名和密码信息并点击“登录”按钮后，将会首先验证输入的有没有空数据，再次验证输入的账户名+密码和数据库中当前保存的用户信息是否一致，只有在一致后将会登录成功并自动跳转到网上购物商城的首页中；否则将会提示相应错误信息，用户登录界面如下图4-3所示。

图4-3登录界面图

登录的逻辑代码如下所示：

/**

     * 登录

     * @param data

     * @param httpServletRequest

     * @return

     */

    @PostMapping("login")

    public Map<String, Object> login(@RequestBody Map<String, String> data, HttpServletRequest httpServletRequest) {

        log.info("[执行登录接口]");

        String username = data.get("username");

        String email = data.get("email");

        String phone = data.get("phone");

        String password = data.get("password");

        List resultList = null;

        Map<String, String> map = new HashMap<>();

        if(username != null && "".equals(username) == false){

            map.put("username", username);

            resultList = service.selectBaseList(service.select(map, new HashMap<>()));

        }

        else if(email != null && "".equals(email) == false){

            map.put("email", email);

            resultList = service.selectBaseList(service.select(map, new HashMap<>()));

        }

        else if(phone != null && "".equals(phone) == false){

            map.put("phone", phone);

            resultList = service.selectBaseList(service.select(map, new HashMap<>()));

        }else{

            return error(30000, "账号或密码不能为空");

        }

        if (resultList == null || password == null) {

            return error(30000, "账号或密码不能为空");

        }

        //判断是否有这个用户

        if (resultList.size()<=0){

            return error(30000,"用户不存在");

        }

        User byUsername = (User) resultList.get(0);

        Map<String, String> groupMap = new HashMap<>();

        groupMap.put("name",byUsername.getUserGroup());

        List groupList = userGroupService.selectBaseList(userGroupService.select(groupMap, new HashMap<>()));

        if (groupList.size()<1){

            return error(30000,"用户组不存在");

        }

        UserGroup userGroup = (UserGroup) groupList.get(0);

        //查询用户审核状态

        if (!StringUtils.isEmpty(userGroup.getSourceTable())){

            String res = service.selectExamineState(userGroup.getSourceTable(),byUsername.getUserId());

            if (res==null){

                return error(30000,"用户不存在");

            }

            if (!res.equals("已通过")){

                return error(30000,"该用户审核未通过");

            }

        }

        //查询用户状态

        if (byUsername.getState()!=1){

            return error(30000,"用户非可用状态，不能登录");

        }

        String md5password = service.encryption(password);

        if (byUsername.getPassword().equals(md5password)) {

            // 存储Token到数据库

            AccessToken accessToken = new AccessToken();

            accessToken.setToken(UUID.randomUUID().toString().replaceAll("-", ""));

            accessToken.setUser_id(byUsername.getUserId());

            Duration duration = Duration.ofSeconds(7200L);

            redisTemplate.opsForValue().set(accessToken.getToken(), accessToken,duration);

            // 返回用户信息

            JSONObject user = JSONObject.parseObject(JSONObject.toJSONString(byUsername));

            user.put("token", accessToken.getToken());

            JSONObject ret = new JSONObject();

            ret.put("obj",user);

            return success(ret);

        } else {

            return error(30000, "账号或密码不正确");

        }

    }

4.1.4购物车界面

当用户点击导航栏上的“购物车”菜单后，会出现自己加入购物车的商品列表，在购物车页面可以对商品删除、修改商品的数量，选择部分或者全选进行购买，购物车界面如下图4-4所示。

图4-4购物车界面图

4.1.5 收货地址界面

当用户点击“收货地址”右后，就回去显示出目前现有的地址，也可以添加新的地址，界面如下图4-5所示。

图4-5收货地址界面图

4.1.6 商品详情界面

当访客点击了任意商品后将会进入该款商品的详情界面，可以了解到该商品的图片信息、商品信息、价钱信息等，同时可以对该商品进行立即购买+收藏+点赞+评论，商品详情展示页面如图4-6所示。



图4-6 商品详情界面图

4.1.7我的订单界面

当用户点击“我的订单”链接后就进入自己购买的订单的界面展示，界面如下图4-7所示。

图4-7 我的订单界面图

4.2管理员功能模块

4.2.1系统用户管理界面

管理员点击“系统用户”这一菜单会显示管理员和普通用户这两个子菜单，管理员可以对这两个角色的信息进行增删改查操作。界面如下图4-8所示。

图4-8系统用户管理界面图

系统用户管理关键代码如下：

@PostMapping("/set")

@Transactional

    public Map<String, Object> set(HttpServletRequest request) throws IOException {

        service.update(service.readQuery(request), service.readConfig(request), service.readBody(request.getReader()));

        return success(1);

    }

4.2.2热门排行管理界面

管理员点击“热门排行”会显示出所有的热门排行信息，支持通过留言标题或者用户信息对热门排行信息进行查询，如果想要添加新的热门排行信息，点击“添加”按钮，输入相关信息，点击“提交”按钮就可以添加了，同时可以选择某一条热门排行信息，点击“删除”进行删除，还可以管理评论信息。界面如下图4-9所示。

图4-9热门排行管理界面图

热门排行管理关键代码如下：

 @PostMapping("/add")

    @Transactional

    public Map<String, Object> add(HttpServletRequest request) throws IOException {

        service.insert(service.readBody(request.getReader()));

        return success(1);

    }

public Map<String, Object> addMap(Map<String,Object> map){

    service.insert(map);

     return success(1);

 }

4.2.3留言管理界面

网上购物商城中的管理人员是可以对前台用户发布的留言进行管控的，界面如下图4-10所示。

图4-10留言管理界面图

留言管理关键代码如下：

  @RequestMapping(value = "/del")

    @Transactional

    public Map<String, Object> del(HttpServletRequest request) {

        service.delete(service.readQuery(request), service.readConfig(request));

        return success(1);

    }

    public void delete(Map<String,String> query,Map<String,String> config){

        QueryWrapper wrapper = new QueryWrapper<E>();

        toWhereWrapper(query, "0".equals(config.get(FindConfig.GROUP_BY)),wrapper);

        baseMapper.delete(wrapper);

        log.info("[{}] - 删除操作：{}",wrapper.getSqlSelect());

    }

4.2.4 商城管理界面

网上购物商城中的管理人员是可以对网上购物商城内发布的商品进行维护和管理的，支持增删改查操作，商城管理界面如下图4-11所示。

图4-11商城管理界面图

5系统测试

5.1系统测试的目的

系统开发到了最后一个阶段那就是系统测试，系统测试对软件的开发其实是非常有必要的。因为没什么系统一经开发出来就可能会尽善尽美，再厉害的系统开发工程师也会在系统开发的时候出现纰漏，系统测试能够较好的改正一些bug，为后期系统的维护性提供很好的支持。通过系统测试，开发人员也可以建立自己对系统的信心，为后期的系统版本的跟新提供支持。

5.2 系统测试用例

系统测试包括：用户登录功能测试、商品展示功能测试、商品添加、商品搜索、密码修改功能测试，如表5-1、5-2、5-3、5-4、5-5所示：

用户登录功能测试：

表5-1 用户登录功能测试表

用例名称	用户登录系统
目的	测试用户通过正确的用户名和密码可否登录功能
前提	未登录的情况下
测试流程	1) 进入登录页面 2) 输入正确的用户名和密码
预期结果	用户名和密码正确的时候，跳转到登录成功界面，反之则显示错误信息，提示重新输入
实际结果	实际结果与预期结果一致

商品查看功能测试：

表5-2 商品查看功能测试表

用例名称	商品查看
目的	测试商品查看功能
前提	用户登录
测试流程	点击商品列表
预期结果	可以查看到所有商品信息
实际结果	实际结果与预期结果一致

管理员添加商品界面测试：

表5-3 管理员添加商品界面测试表

用例名称	商品发布测试用例
目的	测试商品发布功能
前提	用户正常登录情况下
测试流程	1）点击商品信息管理就，然后点击添加后并填写信息。 2）点击进行提交。
预期结果	提交以后，页面首页会显示新的商品信息
实际结果	实际结果与预期结果一致

商品搜索功能测试：

表5-4商品搜索功能测试表

用例名称	商品搜索测试
目的	测试商品搜索功能
前提	无
测试流程	1）在搜索框填入搜索关键字。 2）点击搜索按钮。
预期结果	页面显示包含有搜索关键字的商品
实际结果	实际结果与预期结果一致

密码修改功能测试：

表5-5 密码修改功能测试表

用例名称	密码修改测试用例
目的	测试管理员密码修改功能
前提	管理员用户正常登录情况下
测试流程	1）管理员密码修改并完成填写。 2）点击进行提交。
预期结果	使用新的密码可以登录
实际结果	实际结果与预期结果一致

5.3 系统测试结果

通过编写网上购物商城的测试用例，已经检测完毕用户登录模块、商品查看模块、商品添加模块、商品搜索模块、密码修改功能测试，通过这5大模块为网上购物商城的后期推广运营提供了强力的技术支撑。

结论

至此，网上购物商城已经结束，在开发前做了许多的准备，在本系统的设计和开发过程中阅览和学习了许多文献资料，从中我也收获了很多宝贵的方法和设计思路，对系统的开发也起到了很重要的作用，系统的开发技术选用的都是自己比较熟悉的，比如Web、Java技术、MYSQL，这些技术都是在以前的学习中学到了，其中许多的设计思路和方法都是在以前不断地学习中摸索出来的经验，其实对于我们来说工作量还是比较大的，但是正是由于之前的积累与准备，才能顺利的完成这个项目，由此看来，积累经验跟做好准备是十分重要的事情。

当然在该系统的设计与实现的过程中也离不开老师以及同学们的帮助，正是因为他们的指导与帮助，我才能够成功的在预期内完成了这个系统。同时在这个过程当中我也收获了很多东西，此系统也有需要改进的地方，但是由于专业知识的浅薄，并不能做到十分完美，希望以后有机会可以让其真正的投入到使用之中。
