在免提全双工通话设备的开发中，声学回声（AEC）与环境噪声（ENC）一直是困扰硬件工程师的两大痛点。特别是在矿场通信、车载对讲、安防监控等复杂声学场景中，传统DSP算法往往在喇叭音量超过90dB、麦克风与喇叭距离小于6cm时出现算法发散或严重的语音截断。近期，一款基于AI神经网络的工业级语音处理模组A-59进入了我们的测试视野。本文将从硬件架构、7种应用模式及PCB设计要点三个维度，对该模组进行深度技术解析。

核心架构：AI神经网络与双通道独立处理

A-59的核心竞争力在于其内置的AI神经网络降噪算法与双通道独立处理架构。在回声消除方面，模组采用自适应回声抵消与神经网络后滤波联合架构，实测在喇叭输出95dB声压级、麦克风距喇叭仅1cm的极端条件下，依然能完全消除回声，整体回声消除指标高达100dB，并支持最大100ms的空间延迟回声消除。

在环境噪声抑制方面，基于大规模日常场景噪声数据集训练的AI算法，突破了传统DSP在瞬态噪音和风噪处理上的瓶颈，有效降噪量可达45dB。配合波束成形（BF）与自动增益控制（AGC），开启远场模式后，使用常规-42dB灵敏度麦克风即可实现50-500cm的稳定拾音。

硬件接口与7种应用模式解析

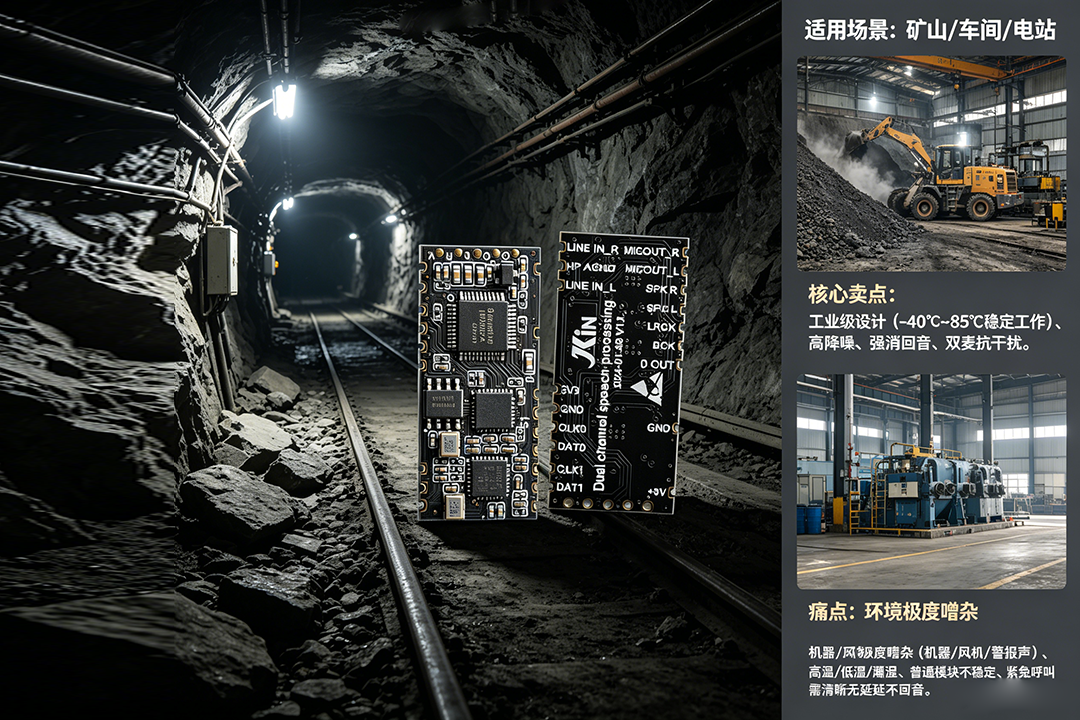

A-59采用37.5mm×16mm的半孔焊盘设计，支持4V~6.5V宽压供电，工作电流仅为28-30mA，具备极强的系统兼容性。针对“新设备研发+老设备改造”的双重需求，模组提供了7种标准工作模式，核心连接逻辑如下：

1. 数字麦克风+模拟音频输出（功放后置）：适用于成品主板改造。PDM数字麦克风接入DAT0/CLK0，处理后的模拟音频从MICOUT L/R输出至后级LINE IN。此模式无需改动原有功放架构，单台设备升级可在1小时内完成。
2. 数字麦克风+模拟音频输出（功放前置）：适用于全新设计且追求最优回音消除的场景。系统下行音频先送入A-59的LINE IN，由A-59的SPK L/R输出接功放输入端。上下行信号均经过A-59处理，回音消除最彻底。
3. 数字麦克风+I2S数字音频输出：适用于抗干扰要求高、全数字链路的设备。I2S接口（LRCK/BCK/DOUT）直接对接后级DSP、数字功放或SoC，模拟输出悬空，有效减少信号传输过程中的底噪与交流声。
4. 模拟麦克风输入模式：针对不想更换现有驻极体/电容麦的场景，需配套AD-04 ADC转接模组，将模拟麦转为数字音频后，输出可选模拟或I2S。

硬件选型与PCB布局避坑指南

在实际工程落地中，外围器件的选型与PCB布局直接决定了A-59的性能上限。

数字麦克风选型：推荐选用灵敏度为-26dBFS的PDM数字麦克风（相当于模拟麦-42dB），由A-59的15脚直接提供3.3V供电。务必注意，使用低于-32dBFS灵敏度的麦克风会导致拾音距离显著下降，且麦克风必须满足-40℃~85℃的工业级工作温度要求。

LINE IN输入幅度匹配：A-59的LINE IN最大允许输入为1Vrms。当直接连接功放输出端时，必须进行电阻分压。例如功放输出为5Vrms，分压比应为5:1，推荐选用R1=4KΩ，R2=1KΩ的电阻组合，防止输入信号削波失真。

PCB布局规范：数字麦克风与A-59之间的PDM走线应尽量短（控制在10cm以内），且CLK时钟线必须避免与模拟音频线并行走线。在接地处理上，模拟地（HP AGND）与电源地（GND）必须采用单点接地，模块下方建议完整铺地，以最大限度减少干扰耦合。

嵌入式开发实战：I2C动态调参代码示例

A-59并非一个不可控的“黑盒”，它预留了SPI/I2C控制接口，允许MCU在运行时动态调整参数。以下提供一段基于STM32 HAL库的I2C配置核心代码，帮助开发者快速实现波束角度与降噪等级的动态控制：

c

编辑

1/* A-59 I2C 寄存器配置示例 (基于STM32 HAL库) */
2#include "stm32f4xx_hal.h"
3
4#define A59_I2C_ADDR  (0x34 << 1) // A-59 默认I2C从机地址
5#define REG_AEC_STR   0x10        // 回声消除强度寄存器
6#define REG_BF_ANGLE  0x22        // 波束成形角度寄存器
7#define REG_ENC_LEVEL 0x15        // 环境降噪等级寄存器
8
9// 封装I2C写寄存器底层函数
10HAL_StatusTypeDef A59_WriteReg(uint8_t reg, uint8_t data) {
11    uint8_t buf = {reg, data};
12    return HAL_I2C_Master_Transmit(&hi2c1, A59_I2C_ADDR, buf, 2, 100);
13}<websource>source_group_web_1</websource>
14
15// 设置回声消除(AEC)强度: level 0~7
16void A59_SetAECStrength(uint8_t level) {
17    if (level > 7) level = 7;
18    A59_WriteReg(REG_AEC_STR, level);
19}
20
21// 配置波束成形(BF)拾音角度: angle -90 到 +90
22void A59_SetBeamAngle(int16_t angle) {
23    if (angle > 90) angle = 90;
24    if (angle < -90) angle = -90;
25    // 将角度转换为无符号偏移量写入寄存器
26    A59_WriteReg(REG_BF_ANGLE, (uint8_t)(angle + 90));
27}
28
29// 业务逻辑调用示例
30void System_Init() {
31    // 开启最高级别回声消除，适应强噪音车间
32    A59_SetAECStrength(7);
33    // 设置左波束指向-30度，右波束指向+30度
34    A59_SetBeamAngle(-30);
35    // 开启45dB深度降噪
36    A59_WriteReg(REG_ENC_LEVEL, 0x05);
37}

落地案例：某型工业对讲机声学改造

在某化工厂的防爆对讲机升级项目中，原方案在车间80dB机械噪声下，对讲语音可懂度不足60%，且喇叭音量开大后频繁出现啸叫。引入A-59并采用“模式二（功放前置）”重新设计音频链路后，配合-26dBFS灵敏度的PDM数字麦克风，在相同噪声环境下语音可懂度提升至95%以上，且在喇叭满功率输出时完全消除了啸叫现象。该方案不仅解决了声学痛点，还因A-59的高集成度减少了外围Codec器件，单台设备BOM成本降低了约15%。

作为一款高集成度的工业级语音处理模组，A-59不仅可以引脚兼容替换A-29、A-09、A-06等前代型号，更通过灵活的接口配置为全双工通话设备提供了高性价比的底层支撑。对于正在开发车载通信、门禁对讲或工业报警系统的工程师而言，合理规划其应用模式与外围电路，是保障项目快速落地的关键。
