第四章 在线考试平台 总体设计

本章主要讨论的内容包括在线考试平台的功能模块设计、数据库系统设计。

4.1系统架构设计

本在线考试平台从架构上分为三层：表现层（UI）、业务逻辑层（BLL）以及数据层（DL）。

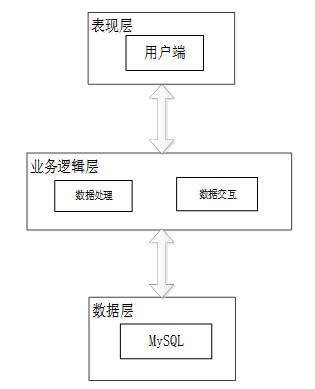

图 4-1在线考试平台架构设计图

表现层（UI）：也称为用户界面层，它负责与用户进行直接的交互。一个优秀的UI设计能够显著提升用户的体验，确保用户在使用在线考试平台时感到舒适和便捷。为了确保良好的兼容性，UI界面设计需要适应不同版本的平台和各种屏幕尺寸的分辨率。此外，UI交互功能必须合理设计，确保用户的操作能够得到相应的反馈和结果，这要求表现层与业务逻辑层之间保持良好的通信和协同工作。

业务逻辑层（BLL）：这一层主要处理在线考试平台的数据和业务逻辑。当用户通过表现层提交数据时，业务逻辑层会接收这些数据，进行处理，并将结果传递给数据层进行存储或查询。同时，当系统需要从数据层读取数据时，业务逻辑层会处理这些数据，并将其传递给表现层进行展示。

数据层（DL）：虽然本在线考试平台的数据存储在服务端的MySQL数据库中，但数据层仍然作为一个独立的部分存在。它的主要功能是存储和管理在线考试平台的数据。数据层与MySQL数据库进行交互，执行数据的增、删、改、查等操作，确保数据的完整性和安全性。

这三个层次相互独立但又紧密协作，共同构成了在线考试平台的完整架构。通过合理的分层设计，可以提高系统的可维护性、可扩展性和可重用性，为用户提供更好的服务和体验。

4.2系统模块设计

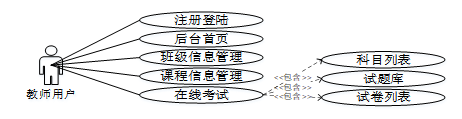

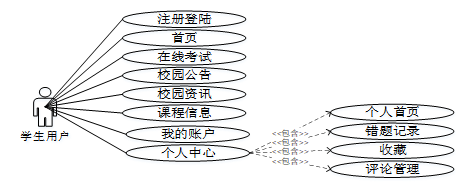

在上一章节中主要对系统的功能性需求和非功能性需求进行分析，并且根据需求分析了本在线考试平台中的用例。那么接下来就要开始对本在线考试平台的架构、主要功能和数据库开始进行设计。在线考试平台根据前面章节的需求分析得出，在线考试平台的功能模块图如下图所示。

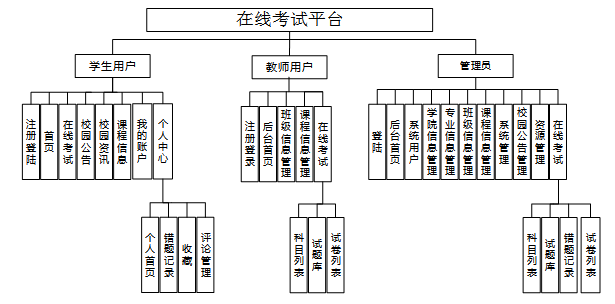

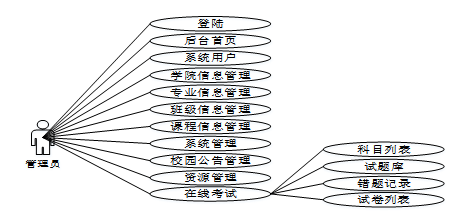

图 4-2在线考试平台功能模块图

4.3数据库设计

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。

4.3.1数据库概念结构设计

下面是整个在线考试平台中主要的数据库表总E-R实体关系图。

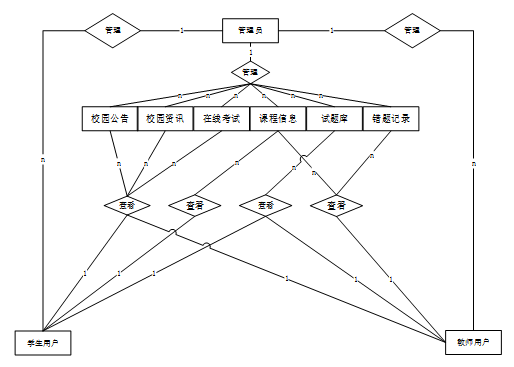

图 4-3在线考试平台总E-R关系图

4.3.2数据库逻辑结构设计

通过上一小节中在线考试平台中总E-R关系图上得出一共需要创建多个数据表。在此主要罗列几个主要的数据库表结构设计。

表 4-1-access_token（登陆访问时长）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	token_id	int		是	是	临时访问牌ID
2	token	varchar	64	否	否	临时访问牌
3	info	text	65535	否	否	信息
4	maxage	int		是	否	最大寿命：默认2小时
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间
7	user_id	int		是	否	用户编号

表 4-2-article（文章）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	article_id	mediumint		是	是	文章id
2	title	varchar	125	是	是	标题
3	type	varchar	64	是	否	文章分类
4	hits	int		是	否	点击数
5	praise_len	int		是	否	点赞数
6	create_time	timestamp		是	否	创建时间
7	update_time	timestamp		是	否	更新时间
8	source	varchar	255	否	否	来源
9	url	varchar	255	否	否	来源地址
10	tag	varchar	255	否	否	标签
11	content	longtext	4294967295	否	否	正文
12	img	varchar	255	否	否	封面图
13	description	text	65535	否	否	文章描述

表 4-3-article_type（文章分类）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	type_id	smallint		是	是	分类ID
2	display	smallint		是	否	显示顺序
3	name	varchar	16	是	否	分类名称
4	father_id	smallint		是	否	上级分类ID
5	description	varchar	255	否	否	描述
6	icon	text	65535	否	否	分类图标
7	url	varchar	255	否	否	外链地址
8	create_time	timestamp		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-4-auth（用户权限管理）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	auth_id	int		是	是	授权ID
2	user_group	varchar	64	否	否	用户组
3	mod_name	varchar	64	否	否	模块名
4	table_name	varchar	64	否	否	表名
5	page_title	varchar	255	否	否	页面标题
6	path	varchar	255	否	否	路由路径
7	parent	varchar	64	否	否	父级菜单
8	parent_sort	int		是	否	父级菜单排序
9	position	varchar	32	否	否	位置
10	mode	varchar	32	是	否	跳转方式
11	add	tinyint		是	否	是否可增加
12	del	tinyint		是	否	是否可删除
13	set	tinyint		是	否	是否可修改
14	get	tinyint		是	否	是否可查看
15	field_add	text	65535	否	否	添加字段
16	field_set	text	65535	否	否	修改字段
17	field_get	text	65535	否	否	查询字段
18	table_nav_name	varchar	500	否	否	跨表导航名称
19	table_nav	varchar	500	否	否	跨表导航
20	option	text	65535	否	否	配置
21	create_time	timestamp		是	否	创建时间
22	update_time	timestamp		是	否	更新时间

表 4-5-class_information（班级信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	class_information_id	int		是	是	班级信息ID
2	class_name	varchar	64	是	是	班级名称
3	professional_name	varchar	64	否	否	专业名称
4	name_of_college	varchar	64	否	否	学院名称
5	class_teacher	int		否	否	班级教师
6	class_students	text	65535	否	否	班级学生
7	create_time	datetime		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-6-code_token（验证码）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	code_token_id	int		是	是	验证码ID
2	token	varchar	255	否	否	令牌
3	code	varchar	255	否	否	验证码
4	expire_time	timestamp		是	否	失效时间
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间

表 4-7-collect（收藏）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	collect_id	int		是	是	收藏ID
2	user_id	int		是	是	收藏人ID
3	source_table	varchar	255	否	否	来源表
4	source_field	varchar	255	否	否	来源字段
5	source_id	int		是	否	来源ID
6	title	varchar	255	否	否	标题
7	img	varchar	255	否	否	封面
8	create_time	timestamp		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-8-college_information（学院信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	college_information_id	int		是	是	学院信息ID
2	name_of_college	varchar	64	是	是	学院名称
3	create_time	datetime		是	否	创建时间
4	update_time	timestamp		是	否	更新时间

表 4-9-comment（评论）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	comment_id	int		是	是	评论ID
2	user_id	int		是	是	评论人ID
3	reply_to_id	int		是	否	回复评论ID
4	content	longtext	4294967295	否	否	内容
5	nickname	varchar	255	否	否	昵称
6	avatar	varchar	255	否	否	头像地址
7	create_time	timestamp		是	否	创建时间
8	update_time	timestamp		是	否	更新时间
9	source_table	varchar	255	否	否	来源表
10	source_field	varchar	255	否	否	来源字段
11	source_id	int		是	否	来源ID

表 4-10-course_information（课程信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	course_information_id	int		是	是	课程信息ID
2	course_name	varchar	64	否	否	课程名称
3	class_name	varchar	64	否	否	班级名称
4	professional_name	varchar	64	否	否	专业名称
5	name_of_college	varchar	64	否	否	学院名称
6	course_teacher	int		否	否	课程教师
7	course_time	datetime		否	否	课程时间
8	cover_image	varchar	255	否	否	封面图片
9	course_introduction	longtext	4294967295	否	否	课程简介
10	hits	int		是	否	点击数
11	praise_len	int		是	否	点赞数
12	collect_len	int		是	否	收藏数
13	comment_len	int		是	否	评论数
14	create_time	datetime		是	否	创建时间
15	update_time	timestamp		是	否	更新时间

表 4-11-exam_question_database（试题库）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	exam_question_id	mediumint		是	是	试题库ID
2	subject_name	varchar	255	否	否	科目名称
3	type	varchar	20	否	否	类型
4	title	varchar	255	否	否	题目
5	question_item	varchar	500	否	否	选项
6	answer	varchar	500	否	否	参考答案
7	score	double		否	否	总分
8	create_time	timestamp		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-12-hits（用户点击）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	hits_id	int		是	是	点赞ID
2	user_id	int		是	否	点赞人
3	create_time	timestamp		是	否	创建时间
4	update_time	timestamp		是	否	更新时间
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID

表 4-13-notice（公告）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	notice_id	mediumint		是	是	公告ID
2	title	varchar	125	是	否	标题
3	content	longtext	4294967295	否	否	正文
4	create_time	timestamp		是	否	创建时间
5	update_time	timestamp		是	否	更新时间

表 4-14-praise（点赞）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	praise_id	int		是	是	点赞ID
2	user_id	int		是	是	点赞人
3	create_time	timestamp		是	否	创建时间
4	update_time	timestamp		是	否	更新时间
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID
8	status	tinyint		是	否	点赞状态:1为点赞，0已取消

表 4-15-professional_information（专业信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	professional_information_id	int		是	是	专业信息ID
2	professional_name	varchar	64	是	是	专业名称
3	name_of_college	varchar	64	否	否	学院名称
4	create_time	datetime		是	否	创建时间
5	update_time	timestamp		是	否	更新时间

表 4-16-schedule（日程管理）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	schedule_id	smallint		是	是	日程ID
2	content	varchar	255	否	否	日程内容
3	scheduled_time	datetime		否	否	计划时间
4	user_id	int		是	否	用户ID
5	create_time	datetime		否	否	创建时间
6	update_time	datetime		否	否	更新时间

表 4-17-score（评分）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	score_id	int		是	是	评分ID
2	user_id	int		是	否	评分人
3	nickname	varchar	64	否	否	昵称
4	score_num	double		是	否	评分
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间
7	source_table	varchar	255	否	否	来源表
8	source_field	varchar	255	否	否	来源字段
9	source_id	int		是	否	来源ID

表 4-18-slides（轮播图）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	slides_id	int		是	是	轮播图ID
2	title	varchar	64	否	否	标题
3	content	varchar	255	否	否	内容
4	url	varchar	255	否	否	链接
5	img	varchar	255	否	否	轮播图
6	hits	int		是	否	点击量
7	create_time	timestamp		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-19-student_users（学生用户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	student_users_id	int		是	是	学生用户ID
2	student_name	varchar	64	否	否	学生姓名
3	student_gender	varchar	64	否	否	学生性别
4	student_phone	varchar	64	否	否	学生电话
5	name_of_college	varchar	64	否	否	学院名称
6	professional_name	varchar	64	否	否	专业名称
7	class_name	varchar	64	否	否	班级名称
8	student_number	varchar	64	否	否	学生学号
9	examine_state	varchar	16	是	否	审核状态
10	user_id	int		是	否	用户ID
11	create_time	datetime		是	否	创建时间
12	update_time	timestamp		是	否	更新时间

表 4-20-subject（科目）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	subject_id	int		是	是	科目ID
2	name	varchar	255	否	否	科目名称
3	update_time	timestamp		是	否	更新时间
4	create_time	timestamp		是	否	创建时间

表 4-21-subject_exam（考试）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	exam_id	mediumint		是	是	考试id
2	subject_name	varchar	255	否	否
3	name	varchar	32	是	否	考试名称：[2,32]
4	duration	int		否	否	答题时长
5	score	double		否	否	总分
6	status	varchar	10	否	否	状态：启用、禁用
7	create_time	timestamp		是	否	创建时间：
8	update_time	timestamp		是	否	更新时间：
9	user_id	int		否	否	出题人

表 4-22-subject_exam_question（试题）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	exam_question_id	mediumint		是	是	试题ID
2	subject_name	varchar	255	否	否	科目名称
3	type	varchar	20	否	否	类型
4	title	varchar	255	否	否	题目
5	question_item	varchar	500	否	否	选项
6	answer	varchar	500	否	否	参考答案
7	score	double		否	否	总分
8	question_order	int		否	否	排序
9	exam_id	mediumint		是	是	所属试卷
10	create_time	timestamp		是	否	创建时间
11	update_time	timestamp		是	否	更新时间

表 4-23-subject_user_answer（用户答题）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	user_answer_id	mediumint		是	是	用户答题ID
2	user_id	mediumint		是	否	用户ID
3	exam_id	mediumint		是	否	考试id
4	score	double		否	否	分数
5	answers	text	65535	否	否	答案
6	score_detail	text	65535	否	否	评分详情
7	objective_score	double		否	否	客观题得分
8	subjective_score	double		否	否	主观题得分
9	score_state	tinyint		否	否	评分状态
10	nickname	varchar	255	否	否	提交人
11	create_time	timestamp		是	否	创建时间
12	update_time	timestamp		是	否	更新时间
13	comment_desc	varchar	255	否	否	评语

表 4-24-teacher_user（教师用户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	teacher_user_id	int		是	是	教师用户ID
2	teachers_name	varchar	64	否	否	教师姓名
3	gender_of_teachers	varchar	64	否	否	教师性别
4	teachers_telephone	varchar	64	否	否	教师电话
5	name_of_college	varchar	64	否	否	学院名称
6	teachers_work_number	varchar	64	否	否	教师工号
7	examine_state	varchar	16	是	否	审核状态
8	user_id	int		是	否	用户ID
9	create_time	datetime		是	否	创建时间
10	update_time	timestamp		是	否	更新时间

表 4-25-upload（文件上传）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	upload_id	int		是	是	上传ID
2	name	varchar	64	否	否	文件名
3	path	varchar	255	否	否	访问路径
4	file	varchar	255	否	否	文件路径
5	display	varchar	255	否	否	显示顺序
6	father_id	int		否	否	父级ID
7	dir	varchar	255	否	否	文件夹
8	type	varchar	32	否	否	文件类型

表 4-26-user（用户账户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	user_id	int		是	是	用户ID
2	state	smallint		是	否	账户状态：(1可用|2异常|3已冻结|4已注销)
3	user_group	varchar	32	否	否	所在用户组
4	login_time	timestamp		是	否	上次登录时间
5	phone	varchar	11	否	否	手机号码
6	phone_state	smallint		是	否	手机认证：(0未认证|1审核中|2已认证)
7	username	varchar	16	是	否	用户名
8	nickname	varchar	16	否	否	昵称
9	password	varchar	64	是	否	密码
10	email	varchar	64	否	否	邮箱
11	email_state	smallint		是	否	邮箱认证：(0未认证|1审核中|2已认证)
12	avatar	varchar	255	否	否	头像地址
13	open_id	varchar	255	否	否	针对获取用户信息字段
14	create_time	timestamp		是	否	创建时间

表 4-27-user_answer_wrong（用户错题）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	user_answer_id	mediumint		是	是	用户错题ID
2	subject_name	varchar	255	否	否	科目名称
3	question_item	varchar	255	否	否	选项
4	title	varchar	255	否	否	题目
5	type	varchar	255	否	否	题目类型
6	exam_id	mediumint		是	是	考试ID
7	score	double		否	否	分数
8	answers	text	65535	否	否	用户提交的答案
9	answer	text	65535	否	否	参考答案
10	score_detail	text	65535	否	否	评分详情
11	objective_score	double		否	否	客观题得分
12	subjective_score	double		否	否	主观题得分
13	score_state	tinyint		否	否	评分状态
14	nickname	varchar	255	否	否	提交人
15	user_id	int		是	否	提交人ID
16	create_time	timestamp		是	否	创建时间
17	update_time	timestamp		是	否	更新时间

表 4-28-user_group（用户组）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	group_id	mediumint		是	是	用户组ID
2	display	smallint		是	否	显示顺序
3	name	varchar	16	是	否	名称
4	description	varchar	255	否	否	描述
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID
8	register	smallint		否	否	注册位置
9	create_time	timestamp		是	否	创建时间
10	update_time	timestamp		是	否	更新时间

第五章 在线考试平台 详细设计与实现

在线考试平台的详细设计与实现主要是根据前面的在线考试平台的需求分析和在线考试平台的总体设计来设计页面并实现业务逻辑。主要从在线考试平台界面实现、业务逻辑实现这两部分进行介绍。

5.1前端首页模块

平台的首页展示了校园的最新资讯、通知以及重要活动信息，确保学生随时了解学校的动态。首页的轮播图展示了学校的热点事件和公告，学生可以轻松浏览到最新的活动和消息。通过首页，学生不仅可以获取教学相关信息，还能方便地进入各类功能模块，如在线考试、课程信息、校园活动等，帮助学生快速找到所需内容。前台首页模块展示如下图所示。

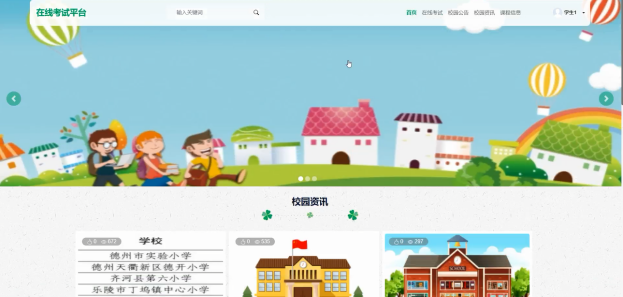

图 5-1前台首页模块图

5.2用户注册模块

不是在线考试平台中正式用户的是可以在线进行注册的，当填写上自己的账号+设置密码+确认密码+昵称+邮箱+手机号+身份+用户姓名+用户性别等信息后再点击“注册”按钮后将会先验证输入的有没有空数据，再次验证密码和确认密码是否是一样的，最后验证输入的账户名和数据库表中已经注册的账户名是否重复，只有都验证没问题后即可用户注册成功。其用户注册模块展示如下图所示。

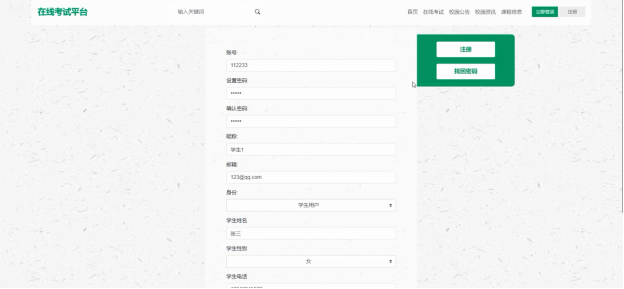

图 5-2注册模块图

5.3登录模块

在线考试平台中的前台上注册后的用户是可以通过自己的用户名+密码进行登录的，当用户输入完整的自己的用户名+密码信息并点击“登录”按钮后，将会首先验证输入的有没有空数据，再次验证输入的用户名+密码和数据库中当前保存的用户信息是否一致，只有在一致后将会登录成功并自动跳转到在线考试平台的首页中，否则将会提示相应错误信息，登录模块如下图所示。

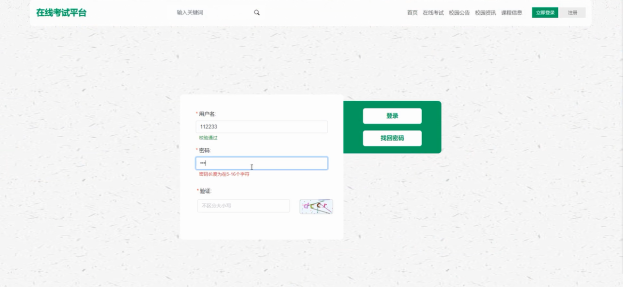

图 5-3登录模块图

5.4前端学生用户功能模块

5.4.1在线考试模块

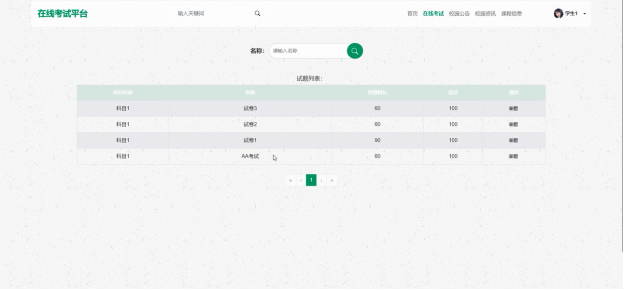

学生可以通过平台参与各类在线考试，考试题目按照科目分类，支持选择题、简答题等多种题型。平台提供了清晰的考试界面，学生可以在限定时间内完成答题，并提交答案。考试结束后，学生可以立即查看成绩及详细的答题解析，帮助自己及时发现问题并进行复习。此外，学生还可以根据需要查看历次考试的成绩记录，进行进度追踪。模块如下图所示：

图 5-4在线考试模块图

5.4.2校园资讯模块

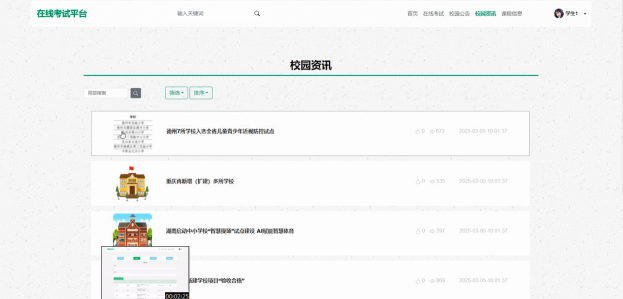

平台上有专门的校园资讯板块，学生可以浏览关于学校、学术、文化活动等方面的新闻。学生对感兴趣的内容可以进行点赞、收藏或评论，与其他同学互动，分享观点。平台支持学生定制个性化的新闻推送，根据学生的兴趣偏好推荐相关内容，增强校园资讯的互动性与时效性。模块如下图所示。

图 5-5校园资讯模块图

5.4.3课程信息模块

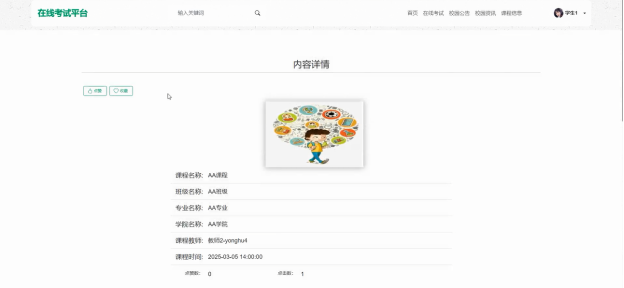

学生可以通过平台查看自己所选课程的详细信息，包括课程大纲、课程进度、授课教师信息以及课程安排等。每个课程信息页面还允许学生对授课教师、课程内容等进行点赞、评论或收藏，方便自己随时查看和分享。学生可以通过这些信息提前了解课程内容，做好学习规划，增加学习的主动性。模块如下图所示。

图 5-6课程信息详情模块图

5.4.4个人中心模块

在个人中心，学生可以查看错题记录并进行错题管理。学生可选择删除不再需要的错题或进行分类归档，便于复习。个人中心还展示了学生收藏的课程信息和校园资讯，学生可以对已收藏内容进行管理，删除不再需要的条目。此外，个人中心提供评论管理功能，学生可以查看自己发布的所有评论，并对不合适的评论进行删除操作，确保个人信息和互动内容的整洁性。模块如下图所示。

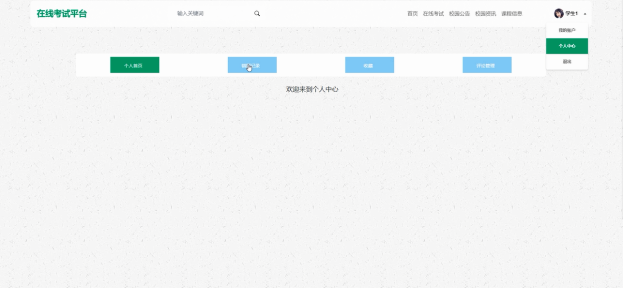

图 5-7个人中心模块图

5.5后端教师用户功能模块

5.5.1班级信息管理模块

教师可以在平台上查询和管理自己所教授课程的班级信息，查看各个班级的详细列表，包括班级名称、专业名称、班级老师等。教师有权限删除不再使用或已结课的班级信息，确保平台数据的及时更新和准确性。通过班级信息管理，教师可以更方便地跟踪每个班级的进展和表现，及时调整教学计划，满足不同班级的需求。模块如下图所示。

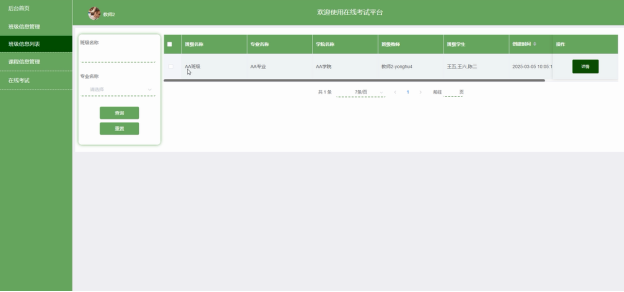

图 5-8班级信息管理模块图

5.5.2在线考试模块

    教师可以在平台上查询、删除、添加不同科目的考试信息。包括题库管理、生成试卷以及对学生答题情况进行评分。教师还可以查询和删除试卷列表信息。模块如下图所示。

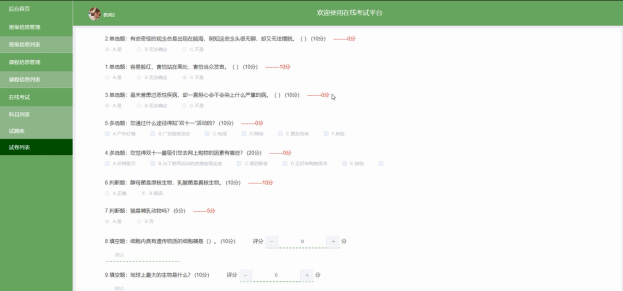

图 5-9在线考试-评分模块图

5.6后端管理员功能模块

5.6.1后台首页模块

管理员可以通过平台登录后台，进入管理界面。后台首页展示试卷平均分统计、考试成绩统计等，帮助管理员对平台运行进行全面了解和管理。模块如下图所示。

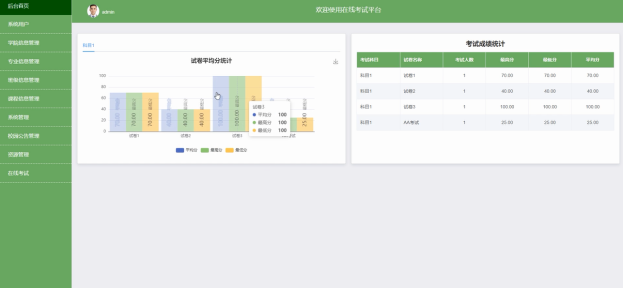

图 5-10后台首页模块图

5.6.2用户管理模块

管理员可以在此模块中管理不同类型的用户账户，包括学生用户、教师用户和管理员账户的创建、编辑、删除和查询。流程图如下所示。

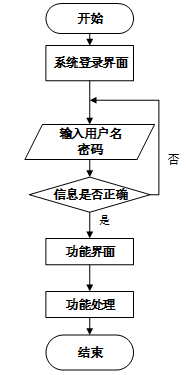

图 5-11用户管理流程图

用户管理模块如下图所示。

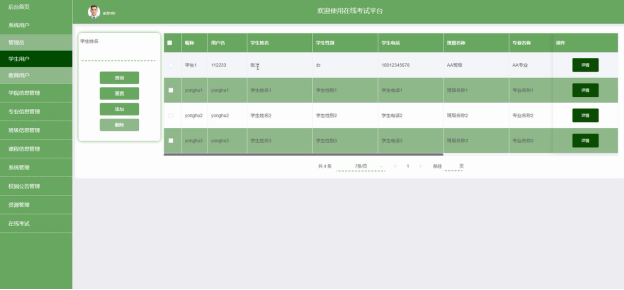

图 5-12用户管理模块图

5.6.3专业信息管理模块

管理员可以对各个专业的信息进行管理，包括查询、删除、添加和修改专业的名称、学校名称等。通过专业信息管理，管理员能够确保专业相关数据的准确性和及时性，特别是对于新开设的专业或调整过的专业，管理员可以快速在平台上进行更新。这为学校的教学和学生的专业选择提供了可靠的支持，同时也确保学生在选择课程和专业时能够获得最准确的信息。模块如下图所示。

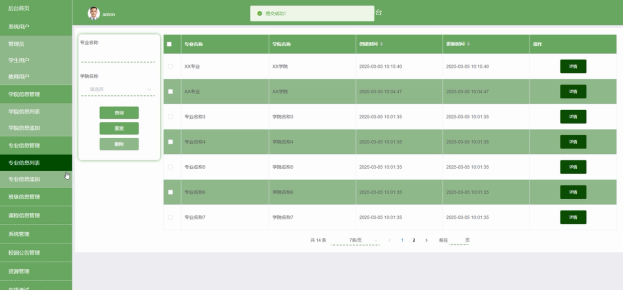

图 5-13专业信息管理模块图

5.6.4课程信息管理模块

管理员可以管理平台内的所有课程信息，包括查询、删除、更新和添加课程的内容。管理员可以添加新的课程，修改现有课程的详细信息（如课程教师、课程内容、课程时间等），并删除不再使用的课程数据。确保课程信息的完整性和准确性对于教学计划和学生选课有重要影响。管理员还可以根据需求，调整课程的展示方式，优化课程信息的呈现，以便学生和教师能够方便地查询和使用。模块如下图所示。

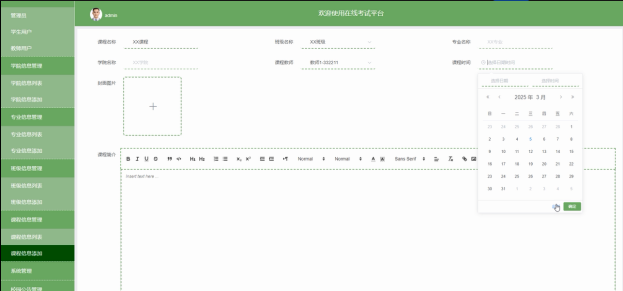

图 5-14课程信息管理添加模块图

5.6.5系统管理模块

管理员在平台上还可以对系统的视觉元素进行管理，优化平台的展示效果。通过系统管理功能，管理员可以查询、删除或添加轮播图、网站首页展示图等视觉元素，提升平台的用户体验。管理员可以根据平台活动的变化，及时更新轮播图中的内容，确保学校活动、重要公告和信息能够第一时间呈现给广大师生，增强平台的互动性和时效性。模块如下图所示。

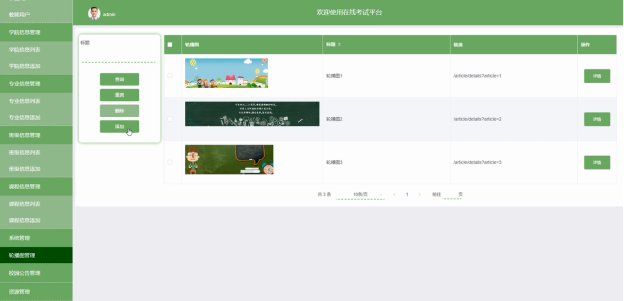

图 5-15系统管理模块图

5.6.6在线考试管理模块

管理员可以全面管理在线考试，包括科目列表、题库、错题记录和试卷等。管理员可以添加、删除、修改考试科目和试题，批量导入题库，优化错题记录的管理，提升学生复习效果。通过试卷管理功能，管理员能够生成试卷、设置考试规则、查看成绩统计，确保考试内容的准确性和公正性。模块如下图所示。

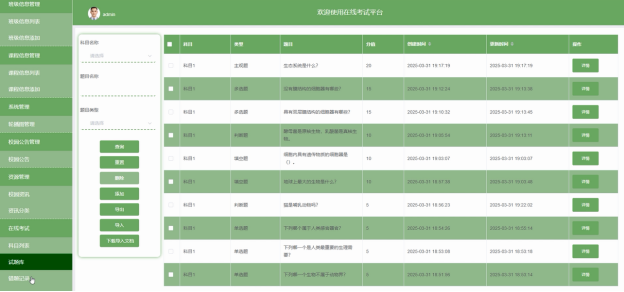

图 5-16在线考试管理-试题库模块图

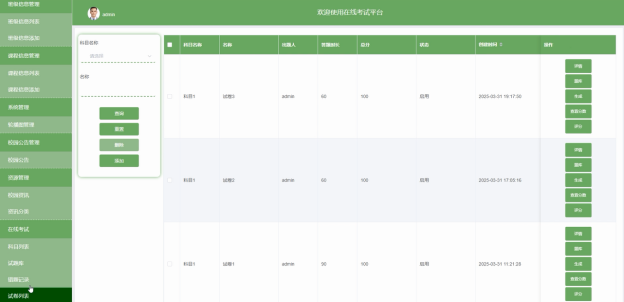

图 5-17在线考试管理-试卷列表模块图

第六章 系统测试

6.1系统测试的目的

测试的主要目的是确保系统的功能和性能满足预期的需求，同时识别和修复潜在的缺陷。通过系统测试，可以验证各个功能模块的正确性和稳定性，确保系统在不同使用场景下的表现符合设计要求。测试目的包括确认系统功能的完整性、验证数据处理的准确性、评估系统的性能和安全性[10]。测试还可以提高用户满意度，保证用户在使用系统时获得流畅和可靠的体验。通过全面的测试，可以降低后期维护成本，减少系统上线后出现故障的风险，从而保障系统的长期稳定运行。

6.2测试方法

在本系统中，测试方法主要依赖于测试用例的设计与执行。测试用例是根据系统需求文档编写的，覆盖所有功能模块及其边界情况。每个测试用例包含输入数据、预期结果和实际结果的对比，以验证系统的功能是否按预期工作。

常见的测试用例包括功能测试用例、边界测试用例和异常测试用例。功能测试用例针对系统的各项功能进行验证；边界测试用例则侧重于输入数据的边界条件，验证系统在极端情况下是否能够稳定运行；异常测试用例则用于验证系统在处理错误输入或异常情况时的反应。本文选择功能测试用例进行系统测试。

在测试执行过程中，记录每个用例的执行结果，并根据实际结果与预期结果的对比，判断系统是否存在缺陷。通过系统化的测试用例执行，可以有效提高测试的覆盖率和效率，为系统的最终上线提供保障。

6.3测试用例

6.3.1用户登录功能测试

表6-1 用户登录功能测试表

用例名称	用户登录系统
目的	测试用户通过正确的用户名和密码可否登录功能
前提	未登录的情况下
测试流程	1) 进入登录页面 2) 输入正确的用户名和密码
预期结果	用户名和密码正确的时候，跳转到登录成功界面，反之则显示错误信息，提示重新输入
实际结果	实际结果与预期结果一致

6.3.2创建数据测试

在系统中，创建功能也是基础功能之一，因此创建功能的测试很有代表性。在此章节主要列举在创建时各种情况下系统结果的测试。由于系统涉及创建功能操作过多，因此将多处统称创建功能。

创建数据用例如表6-2 所示。

表6-2 创建数据测试用例

测试用例编号	YL_05
测试用例名称	系统使用者进行创建数据
测试用例描述	使用者输入要创建的数据
系统入口	浏览器
步骤	预期结果	实际结果
输入完整并且格式正确的数据	提示“创建成功”，并显示所有数据	预期结果
核心位置数据但非必要位置不输入数据	提示“创建成功”，并显示所有数据	预期结果
核心数据位置不输入数据	提示“创建失败”	预期结果

6.3.3修改数据测试

在系统中，修改功能是系统主要实现功能，因此修改功能的测试很有代表性。在此章节主要列举在修改时各种情况下系统结果的测试。由于系统涉及修改功能操作过多，因此将多处数据表记录修改和状态修改统称修改功能。

修改数据用例如表6-3所示。

表6-3 修改数据测试用例

测试用例编号	YL_06
测试用例名称	系统使用者进行修改数据
测试用例描述	使用者对可修改的数据项进行修改
系统入口	浏览器
步骤	预期结果	实际结果
将现有数据修改成正确的数据	提示“修改成功”，并显示所有数据	预期结果
将现有数据修改成错误的数据	提示“修改失败”	预期结果

6.3.4查询数据测试

在系统中，查询功能是使用系统使用最多也是最基础的功能，因此查询功能的测试很有代表性。在此章节主要列举在查询时各种情况下系统结果的测试。

查询数据用例如表6-4所示。

表6-4 查询数据测试用例

测试用例编号	YL_05
测试用例名称	系统使用者进行查询数据
测试用例描述	全部查询以及输入关键词查询
系统入口	浏览器
步骤	预期结果	实际结果
界面自动查询全部	显示对应所有记录	预期结果
输入已存在且能匹配成功的关键字	显示所查询到的数据	预期结果
输入不存在的关键字	显示数据界面为空	预期结果

6.4测试结果

在本次测试的过程主要针对所有功能下的添加操作，修改操作和删除操作，并以真实数据一一进行相关功能项目的输入，最终能够保证每个项目涉及的功能都能够正常运行，因此能够保证本次设计的，已实现的功能能够正常运行并且相关数据库的信息也同样保证正确。

结  论

经过本次系统测试，在线考试平台的各项功能均得到了全面的验证。测试结果显示，系统在不同使用场景下均能稳定运行，功能和性能均达到了预期的设计要求。特别是在数据创建、数据修改以及数据查询等核心功能上，系统展现出了良好的稳定性和准确性。

在测试过程中，我们发现了少量潜在的缺陷，并及时进行了修复。这些修复工作进一步提升了系统的可靠性和用户体验。通过全面的测试用例执行，我们确保了系统的测试覆盖率达到了较高水平，为系统的最终上线提供了坚实的保障。

综上所述，本次系统测试取得了圆满成功。在线考试平台的功能和性能均达到了预期目标，为系统的后续开发和维护奠定了坚实的基础。该模块将在实际应用中发挥出色的表现，为用户提供高效、便捷的资源管理服务。

参考文献

1. 尹应荆.JAVA编程语言在计算机软件开发中的应用[J].石河子科技,2023,(05):45-47.
2. 刘江涛,王亮亮,吴庆茹,等.基于B/S模式的铁路勘测设计案例信息化管理系统设计与实现[J].铁路计算机应用,2021,30(03):32-35.
3. 张丹丹,李弘.基于B/S架构的办公管理系统设计与开发[J].铁路通信信号工程技术,2024,21(09):44-48+106.
4. 王志亮,纪松波.基于SpringBoot的Web前端与数据库的接口设计[J].工业控制计算机,2023,36(03):51-53.
5. 熊永平.基于SpringBoot框架应用开发技术的分析与研究[J].电脑知识与技术,2021,15(36):76-77.
6. 赵媛.基于Vue的Web系统前端性能优化分析[J].电脑编程技巧与维护,2024,(09):44-46.
7. 秦冬.浅析Vue框架在前端开发中的应用[J].信息与电脑(理论版),2024,36(13):61-63.
8. 李艳杰.MySQL数据库下存储过程的综合运用研究[J].现代信息科技,2023,7(11):80-82+88.
9. 周晓玉,崔文超.基于Web技术的数据库应用系统设计[J].信息与电脑(理论版),2023,35(09):189-191.
10. 李俊萌.计算机软件测试技术与开发应用策略分析[J].信息记录材料,2023,24(03):50-52.
11. Java Sunrise Coffee: Better Beans, and Better Coffee [J]. M2 Presswire, 2025,
12. Salunke V S ,Ouda A . A Performance Benchmark for the PostgreSQL and MySQL Databases [J]. Future Internet, 2024, 16 (10): 382-382.
13. Shao W ,Liu K . Design and Implementation of Online Ordering System Based on SpringBoot [J]. Journal of Big Data and Computing, 2024, 2 (3):
14. 吴晓云,袁昊东. 基于Spring Boot的在线考试管理系统 [J]. 微型电脑应用, 2024, 40 (11): 199-204.
15. 韩瑞,王利强. 基于Java的在线考试系统设计与实现 [J]. 工业控制计算机, 2024, 37 (09): 146-147.
16. 蔡伯峰. 基于B/S的在线考试系统设计 [J]. 现代信息科技, 2024, 8 (13): 121-124+128.
17. [4]马惠强,曾宋贤,陈云生. 基于Java的在线考试系统设计与开发 [J]. 现代信息科技, 2024, 8 (12): 56-60+65.
18. 杨倩. 高校公共课混合式在线学习考试平台的开发与实践 [J]. 现代信息科技, 2023, 7 (01): 195-198.
19. 严红红,刘力力. 基于过程管理的在线考试平台研究与设计 [J]. 现代电子技术, 2022, 45 (24): 7-10.
20. 章晚菲. 基于分层信息的在线考试平台个性化试题推荐算法研究[D]. 东北师范大学, 2022.

致  谢

在线考试平台设计与实现工作已结束，虽然过程中充满挑战，但内心充满自豪和满足。感谢大学四年间教导我的所有老师，他们的专业知识与人生智慧让我成长为能独立完成系统的学生。特别感谢指导老师，他耐心解答疑惑，引导我解决问题，提升自主解决能力。室友和同学们的宝贵建议和支持也让我取得长足进步。未来，我将继续努力追求卓越，不辜负所学所悟和老师期望。坚信坚定信念和不懈努力，未来定能取得更辉煌成就。期待更美好未来！

此外，在线考试平台设计与实现不仅是技术挑战，挫折和困难是成长的垫脚石，让我更深入理解问题，精确找到解决方案。每次解决问题，都感到满足和自豪。

对于未来，我充满期待和信心。无论道路多崎岖，只要保持坚定信念，持续努力，定能取得更大成就。期待将知识和技能运用到实际中，为社会做出更大贡献。

最后，感谢所有帮助和支持我的人。你们的教诲、鼓励和支持让我有今天的成就。我会继续努力，不辜负期望，为实现更美好的未来而奋斗。

代码：

连接数据库的文件在Resources 文件夹下的application.yml文件，代码如下：

server:

  port: 5000

  servlet:

    context-path: /api

spring:

  mvc:

    static-path-pattern: /upload/**

  resources:

    static-locations: file:此处填写地址/project93355/server/src/main/resources/static

datasource:

jdbc:mysql://127.0.0.1:3306/projectxxxxx?serverTimezone=GMT%2B8&useSSL=false&characterEncoding=utf-8

    username: root

    password: root

    driver-class-name: com.mysql.cj.jdbc.Driver

    type: com.alibaba.druid.pool.DruidDataSource

  jackson:

    property-naming-strategy: CAMEL_CASE_TO_LOWER_CASE_WITH_UNDERSCORES

    default-property-inclusion: ALWAYS

    time-zone: GMT+8

    date-format: yyyy-MM-dd HH:mm:ss

  servlet:

 项目启动文件Application.java，代码如下：

@SpringBootApplication(exclude = {DataSourceAutoConfiguration.class})

@EnableJpaRepositories

@MapperScan("com.project.demo.dao")

public class Application {

    public static void main(String[] args) {

        SpringApplication.run(Application.class,args);

    }

}

修改数据代码如下：

    @PostMapping("/set")

@Transactional

    public Map<String, Object> set(HttpServletRequest request) throws IOException {

        service.update(service.readQuery(request), service.readConfig(request), service.readBody(request.getReader()));

        return success(1);

    }

删除一条数据代码如下：

    @RequestMapping(value = "/del")

    @Transactional

    public Map<String, Object> del(HttpServletRequest request) {

        service.delete(service.readQuery(request), service.readConfig(request));

        return success(1);

    }

    public void delete(Map<String,String> query,Map<String,String> config){

        QueryWrapper wrapper = new QueryWrapper<E>();

        toWhereWrapper(query, "0".equals(config.get(FindConfig.GROUP_BY)),wrapper);

        baseMapper.delete(wrapper);

        log.info("[{}] - 删除操作：{}",wrapper.getSqlSelect());

    }

通过请求的参数获取列表数据，代码如下：

    @RequestMapping("/get_list")

    public Map<String, Object> getList(HttpServletRequest request) {

        Map<String, Object> map = service.selectToPage(service.readQuery(request), service.readConfig(request));

        return success(map);

    }

获取某个组下面的数量，代码如下：

    @RequestMapping(value = {"/count_group", "/count"})

    public Map<String, Object> count(HttpServletRequest request) {

        Integer value= service.selectSqlToInteger(service.groupCount(service.readQuery(request), service.readConfig(request)));

        return success(value);

    }

注册页登录代码如下：

    /**

     * 注册

     * @param user

     * @return

     */

    @PostMapping("register")

    public Map<String, Object> signUp(@RequestBody User user) {

        // 查询用户

        Map<String, String> query = new HashMap<>();

        Map<String,Object> map = JSON.parseObject(JSON.toJSONString(user));

        query.put("username",user.getUsername());

        List list = service.selectBaseList(service.select(query, new HashMap<>()));

        if (list.size()>0){

            return error(30000, "用户已存在");

        }

        map.put("password",service.encryption(String.valueOf(map.get("password"))));

        service.insert(map);

        return success(1);

}

MD5加密，代码如下：

    public String encryption(String plainText) {

        String re_md5 = new String();

        try {

            MessageDigest md = MessageDigest.getInstance("MD5");

            md.update(plainText.getBytes());

            byte b[] = md.digest();

            int i;

            StringBuffer buf = new StringBuffer("");

            for (int offset = 0; offset < b.length; offset++) {

                i = b[offset];

                if (i < 0)

                    i += 256;

                if (i < 16)

                    buf.append("0");

                buf.append(Integer.toHexString(i));

            }

            re_md5 = buf.toString();

        } catch (Exception e) {

            e.printStackTrace();

        }

        return re_md5;

}

登录页代码如下：

 /**

     * 登录

     * @param data

     * @param httpServletRequest

     * @return

     */

    @PostMapping("login")

    public Map<String, Object> login(@RequestBody Map<String, String> data, HttpServletRequest httpServletRequest) {

        log.info("[执行登录接口]");

        String username = data.get("username");

        String email = data.get("email");

        String phone = data.get("phone");

        String password = data.get("password");

        List resultList = null;

        Map<String, String> map = new HashMap<>();

        if(username != null && "".equals(username) == false){

            map.put("username", username);

            resultList = service.selectBaseList(service.select(map, new HashMap<>()));

        }

        else if(email != null && "".equals(email) == false){

            map.put("email", email);

            resultList = service.selectBaseList(service.select(map, new HashMap<>()));

        }



找回密码，接收用户输入的用户名、密码、验证码，并进行条件判断，代码如下：

    /**

     * 找回密码

     * @param form

     * @return

     */

    @PostMapping("forget_password")

    public Map<String, Object> forgetPassword(@RequestBody User form,HttpServletRequest request) {

        JSONObject ret = new JSONObject();

        String username = form.getUsername();

        String code = form.getCode();

        String password = form.getPassword();

        // 判断条件

        if(code == null || code.length() == 0){

            return error(30000, "验证码不能为空");

        }

        if(username == null || username.length() == 0){

            return error(30000, "用户名不能为空");

        }

        if(password == null || password.length() == 0){

            return error(30000, "密码不能为空");

        }

免费领取项目源码，请关注❥点赞收藏并私信博主，谢谢

免费领取项目源码，请关注❥点赞收藏并私信博主，谢谢
