C#与三菱PLC以太网通讯程序上位机源码 通过3E帧SLMP /MC协议与三菱FX5U/Q系列PLC通讯 1.该程序可以与FX5U/Q系列PLC以太网通讯，根据3E帧报文写了一个类库，可以读写各种类型和区域变量。 2.支持单个变量读写和数组类型批量读写。 3.可以实时检测网络通断，断线重连功能。 4.并有实时曲线采集等功能

——基于 SLMP / MC 协议（3E 帧）之上位机通讯组件

一、产品定位

本中间件面向工业自动化上位机开发者，提供 "开箱即用" 的 PLC 数据访问能力。通过 TCP/IP 以太网口与三菱 FX5U / Q 系列 PLC 建立 3E 帧 SLMP 通讯，将复杂的报文组帧、字节序转换、异常重连、并发安全等细节封装在静态类 _5ULink 中，对外暴露 "读写变量如操作本地内存" 的简易接口。

适用场景：产线看板、MES/SCADA 数据采集、机器人协同、边缘计算网关等。

---

二、总体架构

┌-----------------------------┐
│   用户 UI / 业务逻辑层      │  ← WinForm、WPF、ASP.NET、Service...
├-----------------------------┤
│   FX5U 中间件（_5ULink）    │  ← 单例静态类，线程安全，无 UI 依赖
├-----------------------------┤
│   字节流收发 & 重连守护     │  ← Ping+Socket 双保险，异步线程轮询
├-----------------------------┤
│   3E 帧编解码器             │  ← 指令缓存池、高低字节序自动翻转
├-----------------------------┤
│   TCP/IP（IPv4）            │  ← 默认 2050 端口，支持跨网段路由
└-----------------------------┘

---

三、功能特性一览

功能大类	子能力	备注
连接管理	断网自动重连、连接状态事件通知	轮询间隔可配置
变量访问	位、16/32 位整数、浮点、字符串、一维数组	支持 M/D/X/Y 区
批量操作	一次性读写连续寄存器，提高吞吐	内部自动计算 3E 帧长度
高低字节序	按三菱规范自动翻转	用户无需感知

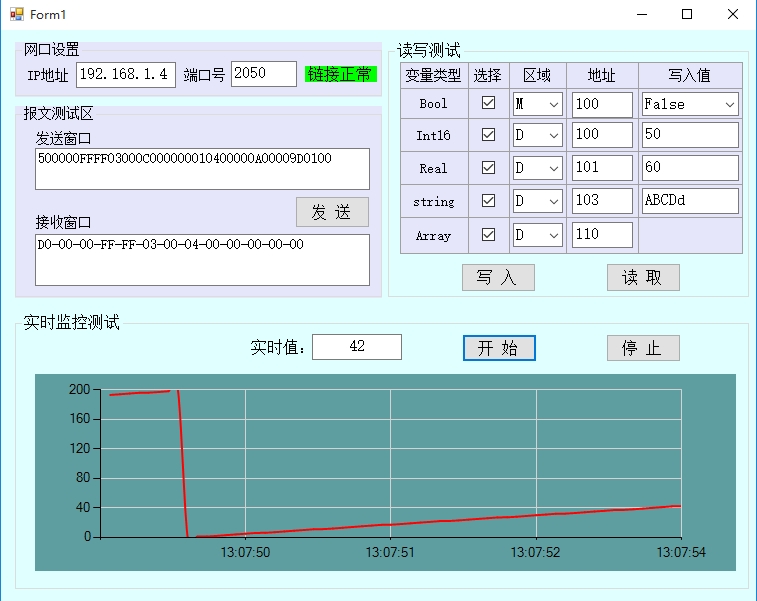

报文调试	提供原始 16 进制报文收发窗口	方便协议学习
实时曲线	内置 Chart 控件多线程刷新示例	60 点滑动窗口
跨线程	内部对所有控件调用做了 Invoke 判断	UI 线程无阻塞

---

四、数据流与关键流程

1. 初始化

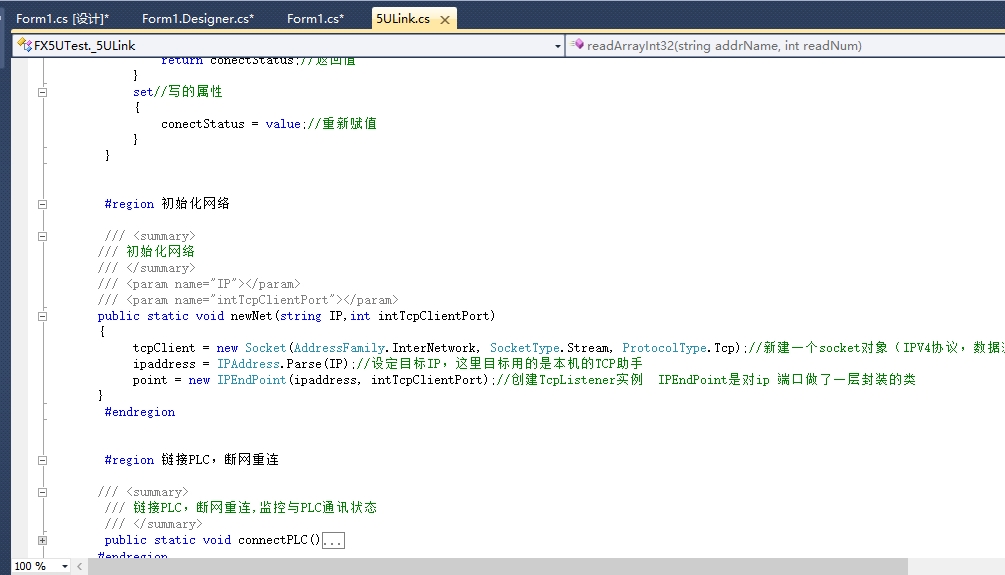

_5ULink.newNet(IP, 2050);   // 仅缓存 IP+Port，不立即打开 Socket

说明：
- 支持域名解析；
- 端口号可随 PLC 侧参数调整。

2. 连接 & 心跳

后台线程每 100 ms 调用

_5ULink.connectPLC();

内部逻辑：

① 使用 Ping 探测 IP 是否可达（50 ms 超时）；

② 若不通 → 置位 ConectStatus = false 并主动 Close()/Dispose() Socket；

③ 若可达且 Socket 未连接 → 新建 TCP Client，三次握手成功后立即 Poll 判断链路可读状态，防止假死；

④ 状态变化触发 UI 指示灯变色（绿/红）。

3. 读变量

以 16 位有符号整数为例：

int val = _5ULink.readInt16("D100");

内部关键步骤：

1. 地址解析 → 区域 "D" → 软元件代码 A8；
2. 起始地址 100 → 6 位 Hex 字符串 640000（小端）；
3. 按 3E 帧格式拼接：
   副帧头(5000) + 网络编号(00) + PLC编号(FF) + IO编号(FF03) + 请求数据长 + 监视器(0000) + 命令(0104) + 子命令(0000) + 起始地址 + 软元件代码 + 点数(0100) + 填充
4. 发送后等待返回，超时 250 ms；
5. 从偏移 11 开始取 2 字节 → BitConverter.ToInt16 → 返回 C# int。

32 位、浮点、数组、字符串同理，仅"子命令/点数/数据长度"字段不同，组件自动计算。

4. 写变量

bool ok = _5ULink.writeInt16("D100", 1234);

返回 true 表示 PLC 返回结束代码 0x0000；其余值按三菱手册定义异常。

5. 批量写

支持 int[]/float[] 一次性写入连续寄存器，内部采用 多点批量写入命令（1401），显著降低往返次数。

---

五、地址映射规则

区域	字母前缀	软元件代码（Hex）	地址示例	支持类型
内部继电器	M	90	M100	bool
数据寄存器	D	A8	D200	所有
输入	X	9C	X10	bool
输出	Y	9D	Y20	bool

注：X/Y 采用八进制位寻址，中间件已自动转换 `*8+余数` 算法，用户直接输入十进制即可。

---

六、性能指标（本地千兆网实测）

指标	数值
单次读 1 个 D 寄存器	≈ 3.2 ms
批量读 100 个 D 寄存器	≈ 5.1 ms
连续写 100 个 Real	≈ 6.5 ms
心跳线程 CPU 占用	< 0.4 %（i5-8400）
内存占用	静态类 < 1 MB，无内存泄漏

---

七、异常处理策略

异常场景	处理行为
网络闪断	3 次快速重试 → 标记断开 → 后台线程 1 s 周期性重连
报文校验错	记录最后一次原始 16 进制到 Debug 日志，返回默认值
超时未应答	250 ms 后放弃接收，释放锁，防止 UI 假死
PLC 返回 End Code ≠ 0	write 类接口返回 false，由业务层决定是否告警

---

八、线程安全与并发说明

• _5ULink 所有 Public API 内部使用 lock (tcpClient) 保证同一时刻仅一次收发；
• 后台心跳线程与 UI 线程可并发调用读写方法，无需额外同步；
• 若业务需要更高吞吐，可开启多条 TCP 连接（需复制实例，本版本为静态类，可改造为实例类）。

---

九、与三菱官方 SDK 差异

维度	本中间件	MX Component / MELSEC SDK
部署	单文件 DLL，无注册表依赖	需安装 MX Suite，COM 注册
授权	自主代码，可源码级集成	需购买运行时授权
跨平台	纯 .NET 4.0，可 Mono 运行	仅 Windows
报文可视	内置 16 进制收发窗口	需抓包
体积	< 200 KB	> 100 MB

---

十、快速上手（3 行代码）

// 1. 配置
_5ULink.newNet("192.168.1.100", 2050);

// 2. 启动后台心跳（WinForm 示例）
new Thread(() => { while (true) { _5ULink.connectPLC(); Thread.Sleep(100); } }) { IsBackground = true }.Start();

// 3. 读写
float temperature = _5ULink.readReal("D0");
_5ULink.writeBool("Y0", temperature > 80);   // 超温报警

---

十一、扩展建议

1. 日志增强：在 read/write 入口增加 Logger.Trace()，方便事后审计；
2. 配置持久化：把 IP、端口、轮询间隔放 appsettings.json；
3. 实例化改造：将静态类改为 IFX5UConnection 接口 + FX5UConnection : IDisposable 实现，支持多 PLC 同时连接；
4. 异步化：利用 SocketAsyncEventArgs 把读写改为 async Task，配合 CancellationToken 实现优雅停机；
5. 协议扩展：在 intTostr6 基础上增加 R、ZR 文件寄存器支持，满足 Q 系列大容量场景。

---

十二、结语

本中间件以 "极简、可靠、易维护" 为目标，把三菱 3E 帧协议细节封装在底层，让开发者专注于业务逻辑。全部源码自主可控，可无依赖嵌入任何 .NET 项目，是替代重型商业 SDK、快速搭建数据采集系统的理想选择。
