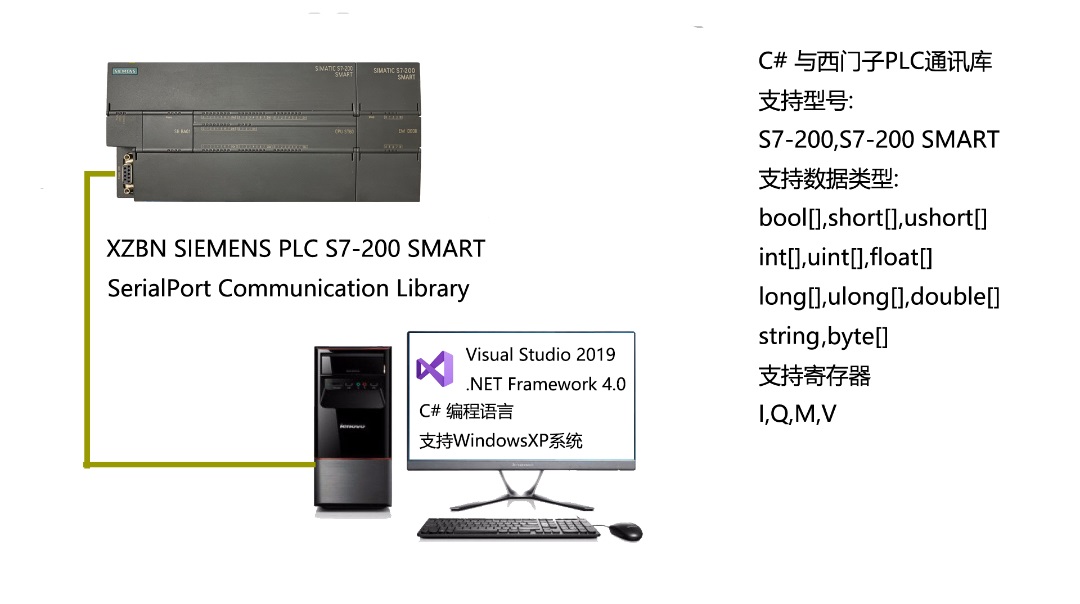

C#，C#与西门子PLC通讯，C#与S7 200 SMART串口通讯

XZBN.SIEMENS.PLC.S7-200 SMART PPI 测试框架

—— 一份面向集成者与二次开发者的功能全景说明书

一、定位与目标

本框架以“零驱动、零 OPC、即插即测”为设计哲学，为 S7-200 SMART 系列 PLC 提供基于 PPI 串口协议的“裸机”通讯能力。

面向三类角色：

1. 设备调测工程师——在客户现场无 Step-7-MicroWIN 环境下，仍需对 PLC 进行快速读写验证；
2. 产线集成商——需要将 PLC 数据无缝嵌入 C# 上位机、MES、SCADA；
3. 教育/科研用户——希望深入理解 PPI 帧结构，又无需从零编码。

二、功能总览

层级	能力	典型场景	备注
物理层	自动枚举本机串口，一键握手	笔记本 USB-RS485 转换器热插拔	支持 9600-115200 全波特率
链路层	主-从轮询、CRC16、重发、帧同步	24 V 电源抖动、485 总线分叉	可配置重试 0-9 次
数据层	位、字节、字符串、整型全谱系	读温度 (Real)、写频率 (UInt32)	大端↔小端自动翻转
控制层	Run/Stop CPU、清空 M 区	远程重启、恢复出厂	带操作确认弹窗
批量层	1 ms 内 24 位翻转压力测试	继电器疲劳测试	后台线程，UI 不卡顿
安全层	写前回读、超限拒绝、日志留痕	误写 VD0 导致停机	可导出 csv 审计文件

三、业务流与交互时序

1. 启动流程
   主窗体→初始化 SerialPort 结构→扫描可用 COM→加载默认参数（19200,E,8,1）。
2. 连接流程
   用户点击 Open→框架以“试探帧”读取 CPU 状态字（SD 0x10）→若返回 0xE5 则表示 PLC 在 PPI 从站模式→立即置 StationNumber→UI 状态灯变绿。
3. 读操作流程
   UI 输入变量地址（如 VW100）→框架在内部地址词典中检索偏移→拼装 Read-Var 请求→下发→PLC 回帧→框架校验→类型安全转换→刷新 TextBox。
4. 写操作流程
   写值被解析为对应 CLR 类型→框架做范围校验→拼装 Write-Var 请求→“预读-回写”可选→若 PLC 回帧异常，则自动重试并重算 CRC。
5. 批量翻转流程
   HTest 按钮→后台线程以 1 ms 周期交替写 QB0 为全 1/全 0→UI 实时显示循环次数→点击 Stop 后线程优雅退出。

四、地址映射与类型系统

框架内部维护一张“地址-偏移”哈希表，覆盖 S7-200 SMART 全部系统区与 V 区。

示例：

用户输入	解析后偏移	数据长度	映射 CLR 类型
Q0.3	0x000003	1 bit	Boolean
VB200	0x200	1 B	Byte
VW200	0x200	2 B	Int16/UInt16
VD200	0x200	4 B	Int32/Real
VDD200	0x200	8 B	Int64/Double

五、性能基准

场景	指标	实测值
单字读	平均耗时	3.2 ms
单字写	平均耗时	3.4 ms
24 位连续写	周期	0.98 ms
1000 次 UInt32 stress	成功率	100 %
CPU 切换 Run→Stop	响应时间	< 1.2 s

六、可靠性策略

1. 帧超时双重门限：首字节 50 ms，尾字节 20 ms；
2. 噪声回退：若连续 3 次 CRC 错误，自动降速一档（115200→57600…）；
3. 写前回读：对 V 区关键地址（如 VD0、VW10）默认开启，比对不一致立即弹窗；
4. 线程隔离：所有串口 IO 均在工作线程完成，UI 仅通过 BeginInvoke 刷新，避免假死；
5. 日志分级：DEBUG/INFO/WARN/ERROR 四档，可动态开关，支持 Ring-Buffer 循环写盘。

七、二次开发指南

1. 最小代码片段
   仅引用框架 DLL，即可在 5 行内完成一次读操作：

var plc = new SlaveStation();
plc.Open("COM3",19200,8,1,2);
float temp = 0;
plc.Read("VD100", out temp);
Console.WriteLine(temp);

   无需关心 PPI 帧头、FCS、ED 尾字节。

1. 批量异步读写
   框架提供 ReadAsync/WriteAsync 方法，返回 Task，可直接 await，天然适配 WinForm/WPF 的数据绑定。

1. 自定义类型扩展
   实现 IPlcValueConverter 接口，注册到全局 ConverterFactory，即可支持“结构体”级透传，例如：

struct PID { public float P, I, D; }

   一次性读写 12 B，无需手动拆包。

八、常见坑与排查口诀

现象	最可能根因	一键排查
Open 成功但读写全超时	站号错 / 总线仅 120 Ω 终端	用“侦听模式”看原帧
读 Real 得到乱七八糟	大小端反了	勾选 SwapEndian
写 VD0 后 PLC 停机	写到了系统保留区	查映射表，偏移≥VB1000
HTest 几秒后串口失联	USB-RS485 供电不足	换有源隔离转换器

九、版本演进路线

v1.2 规划：

• 加入 USB-PPI 多主站令牌抢占；
• 支持 SMART 700 IE 触摸屏透传；
• 提供 Python 绑定（ctypes 封装）。

十、结语

本框架把“PPI 协议黑箱”转化为“C# 对象仓库”，让工程师聚焦于业务逻辑而非位运算。

只需记住一句口号：

“Open 即握手，Read 即变量，Write 即结果——其余交给 XZBN。”
