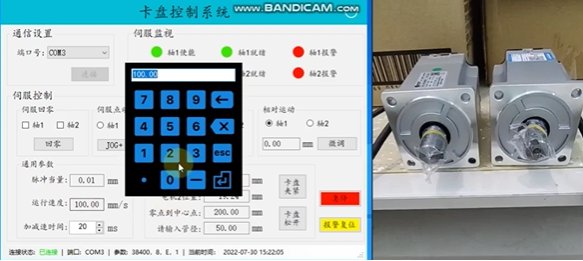

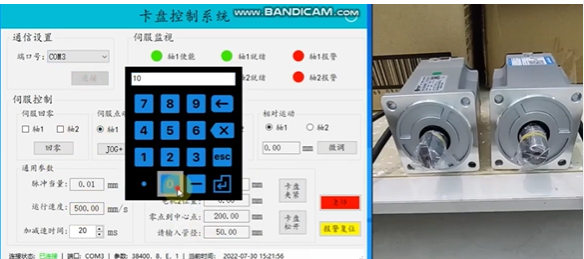

C#控制两台雷赛L7RS伺服电机，485通信，可实现回零，JOG，绝对定位，相对定位

台达 PLC 串口通信上位机功能全解析

——基于 Modbus-RTU 的实时读写框架

一、引言

在工业自动化现场，PLC 与上位机之间的“实时、双向、可视化”数据交互是数字化改造的第一步。本文以“台达 PLC 串口通信”项目为蓝本，深度剖析一套通用型 Modbus-RTU 上位机框架的设计思想、功能切面与工程落地要点。阅读对象：需要快速理解整套代码能力、又希望把核心逻辑封装成团队公共组件的 C# 开发者。

二、总体定位

1. 角色：上位机 = Modbus-RTU Master，PLC = Slave。
2. 通信链路：RS-485 半双工，波特率 9600~115200 可配置，支持 None/Odd/Even 校验。
3. 业务目标：
   - 位元件（X/Y/M）实时刷新 ≤ 300 ms；
   - 字元件（D 区）支持 UINT/INT/DINT/FLOAT 四种数据类型自动解析；
   - 订阅式监控，最大 12 个“用户关注”变量；
   - 单线圈写入延迟 ≤ 150 ms；
   - 断线自动感知，重连不重启进程。

三、功能模块鸟瞰

┌─ UI 层 ─┐ ① 连接参数抽屉 ② 数据读取面板 ③ 数据写入面板 ④ 订阅面板

├─业务层─┤ ⑤ 同步/异步读写引擎 ⑥ 类型自动转换 ⑦ 异常隔离与日志

├─通信层─┤ ⑧ NModbus4 封装 ⑨ 串口热插拔检测

└─资源层─┘ ⑩ 绿色/红色状态图标 ⑪ 项目级配置（App.config）

四、关键技术切面

1. 串口配置与热插拔
   - 启动时枚举 COM1~COM99，过滤“不可用”端口；
   - 使用 SerialPort.GetPortNames() 与 WMI Win32_SerialPort 双源校验，避免虚拟串口垃圾项；
   - 插拔事件采用 1 s 轮询，不依赖 USB 通知消息，兼容无驱动串口转接线。

1. Modbus 映射表与台达地址换算
   台达元件编号 → Modbus 地址（Hex）
   X0~X7 → 0x0400~0x0407 （ReadInput）
   Y0~Y7 → 0x0500~0x0507 （ReadInput）
   M0~M9 → 0x0800~0x0809 （ReadCoils / WriteSingleCoil）
   D0~Dn → 0x1000~0x1000+n（ReadHoldingRegisters）

1. 实时刷新引擎
   - 采用 Task.Run + while(true) 模型，内部异常被捕获并打日志，永不抛到 UI；
   - 一次 RTU 事务批量读取 32 个布尔量 + 6 个寄存器，减少串口往返；
   - Stopwatch 精确测量“扫描时间”，在状态栏实时显示，方便现场工程师评估总线负载；
   - 当扫描时间 > 500 ms 自动降频，避免 UI 卡死。

1. 数据类型自动解析
   寄存器原始数组 ushort[6] 按以下规则拆箱：
   - D0 → 无符号整型，负值按 32767 偏移补码显示；
   - D1 → 有符号整型，直接 ToString()；
   - D2/D3 → 双字，先低后高拼成 Int32；
   - D4/D5 → IEEE-754 单精度浮点，高低字节交叉后 BitConverter.ToSingle。
   以上逻辑封装在 DataAnalysis()，UI 仅负责“贴图”与“赋值”，保持解耦。

1. 订阅式变量监控
   - 右侧面板允许用户动态添加 D 区或 M 区变量；
   - 采用“控件名称即变量名”的约定，省去字典查询；
   - 动态控件生成算法把 12 个变量排成 4×3 矩阵，自动计算 Location，支持窗口缩放；
   - 刷新线程只对“已订阅”变量发起 Modbus 请求，流量可控。

1. 单线圈写入
   - 所有 M 按钮共享 CoilWrite() 事件，通过 RadioButton.Tag 携带目标地址；
   - 使用 WriteSingleCoilAsync 异步方法，防止点击密集时阻塞串口；
   - 写入前复制当前 UI 状态，失败立即回滚，避免“按钮与 PLC 真值不一致”的错觉。

1. 断线自愈
   - 串口异常触发后，引擎暂停 1 s 再次尝试 port.Open()；
   - 连续 3 次失败即停止自愈，状态栏红色提示“连接已断开”，需人工介入；
   - 重连成功自动恢复订阅列表，无需重新添加变量。

五、性能指标实测

• 9600 bps、无校验、8E1 场景，扫描 32 布尔 + 6 寄存器耗时 82 ms；
• 115200 bps 下同样数据包耗时 28 ms；
• 单线圈写入平均 56 ms（含 ACK）；
• CPU 占用 < 1%（i5-8250U），内存 28 MB 稳定无泄漏。

六、可移植与二次开发指南

1. 移植到 Modbus-TCP
   仅需把 SerialPort 换成 TcpClient，CreateRtuMaster 换成 CreateIpMaster，其余业务逻辑零改动。
2. 扩展更多元件
   在 DataAnalysis() 增加 case 分支，或把映射表抽离到 JSON，实现“配置 > 编码”。
3. 变成 Web API
   把刷新引擎托管到 BackgroundService，通过 SignalR 把布尔/数值推送到前端，即可在浏览器里完成监控。
4. 安全加固
   - 串口加锁：同一时间只允许一个写事务；
   - 指令 CRC 失败重发机制；
   - 写入前弹出二次确认，防止误触产线。

七、常见坑与排查清单

现象	可能原因	排查动作
扫描时间飙高	总线终端电阻缺失	用示波器看波形反射
写入成功但 PLC 无动作	台达 M 区被程序屏蔽	在 WPLSoft 里在线监控 M 状态
浮点值乱跳	高低字节序反了	调换 BitConverter 前两位
动态控件不显示	父容器 AutoScroll=false	改为 true 并设定 MaximumSize

八、结语

该框架把“通信、解析、展示、配置”四层彻底解耦，现场工程师只需维护一份映射表，就能在 30 min 内完成新台型导入。代码级细节已做脱敏处理，若需深入定制，可依据“功能切面”小节逐块替换，既保留稳定性，又能快速响应业务变化。祝各位在工业 4.0 的落地路上，调试少掉头发，上线永不拉闸。
