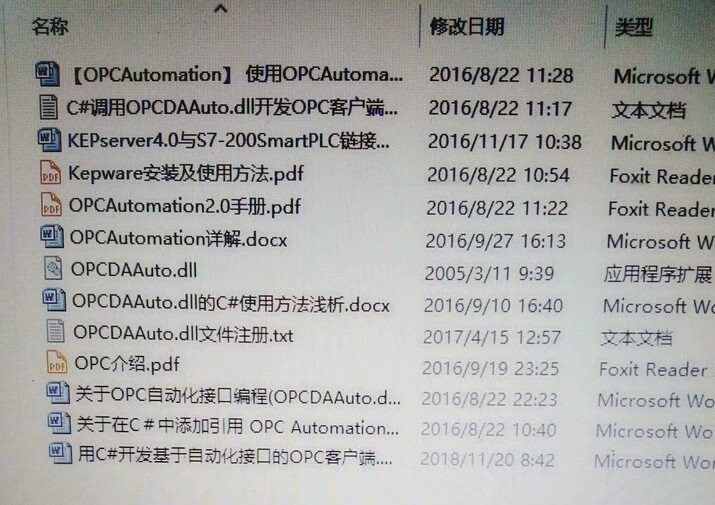

C#连接OPC C#上位机链接PLC程序源码 1.该程序是通讯方式是CSharp通过OPC方式连接PLC，用这种方式连PLC不用考虑什么种类PLC，只要OPC服务器里有的PLC都可以连。 2.该资料包含程序，还有一些学习资料。

一、系统概述

本系统基于C#语言开发，采用OPC（OLE for Process Control）技术实现与PLC（可编程逻辑控制器）的通信，构建了一套完整的工业数据采集与监控上位机解决方案。系统分为两大核心模块：基础OPC测试工具（OPCTest）与实际工业数据采集系统（Dayun），支持OPC服务器连接、数据读写、实时监控、历史数据存储与查询等功能，适用于电机驱动设备的性能测试与数据管理场景。

二、基础OPC测试工具（OPCTest）功能说明

（一）核心定位

OPCTest工具是一套轻量级OPC通信测试组件，主要用于验证OPC服务器连接稳定性、数据交互准确性，为工业级应用提供基础通信能力验证，支持本地及远程OPC服务器的枚举、连接与数据调试。

（二）核心功能模块

1. OPC服务器连接模块

• 服务器枚举：通过输入目标设备IP地址，自动扫描并枚举该设备上已注册的OPC服务器列表，支持本地（localhost）及远程设备（需配置DCOM权限）的服务器探测，枚举结果展示于下拉选择框，方便用户快速定位目标服务器。
• 连接与断开：选择目标服务器后，可一键建立连接，连接成功后自动初始化OPC通信环境；支持主动断开连接，断开时自动释放OPC服务器、组、项等资源，避免内存泄漏，同时清空界面缓存数据（如服务器列表、节点列表等）。

2. OPC组属性配置模块

OPC组是OPC通信中的核心概念，用于管理一组相关的OPC数据项，本模块支持组属性的可视化配置与动态修改，关键配置项包括：

• 默认组活跃状态（DefaultGroupIsActive）：控制是否启用默认组的活跃模式，活跃状态下组内数据项可参与数据交互。
• 默认组死区（DefaultGroupDeadband）：设置数据变化的最小阈值，当数据变化量小于该阈值时，服务器不主动推送数据，用于减少无效数据传输，默认值为0（即所有数据变化均触发推送）。
• 组活跃状态（IsActive）：单独控制当前组是否处于活跃状态，优先级高于默认组配置。
• 数据更新速度（UpdateRate）：设置服务器向客户端推送数据的时间间隔（单位：毫秒），默认值250ms，支持根据业务需求调整实时性。
• 订阅模式（IsSubscribed）：启用订阅模式后，服务器会主动向客户端推送数据变化；关闭则需客户端主动读取数据，默认启用订阅模式以保证实时性。

3. OPC数据项管理模块

• 节点枚举：连接成功后，自动遍历OPC服务器的节点树（包括分支节点与叶子节点），将所有可访问的数据项（如PLC寄存器、传感器数据点等）展示于列表框，支持双击列表项快速复制节点路径，简化数据项添加操作。
• 数据项添加：用户输入数据项路径与自定义名称后，可一键将数据项添加至监控列表（DataGridView），系统自动分配客户端ID（ClientHandle）与服务器ID（ServerHandle），用于唯一标识数据项。
• 数据实时监控：监控列表展示数据项的核心信息，包括名称、传输ID、标签值（当前数据）、品质（数据有效性）、时间戳（数据更新时间）、客户端ID、服务器ID等，数据变化时实时刷新，支持全选、单选等操作。

4. 数据写入模块

支持向指定OPC数据项写入新值，实现对PLC设备的控制操作，核心流程包括：

• 写值使能：勾选“写值”复选框后，系统自动读取当前选中数据项的当前值并展示，同时启用新值输入框与“写入”按钮。
• 异步写入：输入新值后点击“写入”按钮，系统通过OPC异步写入（AsyncWrite）机制将新值发送至服务器，避免同步写入阻塞UI线程；写入完成后，通过事件回调反馈写入结果（成功/失败及错误信息）。

三、工业数据采集系统（Dayun）功能说明

（一）系统架构

Dayun系统基于MDI（多文档界面）架构设计，分为主界面（MainView）、数据查询界面（DataForm）与主容器（MDI），集成OPC通信、数据采集、数据库存储、报警管理、历史数据导出等功能，面向电机驱动设备的全生命周期测试数据管理。

（二）核心功能模块

1. 系统启动与初始化模块

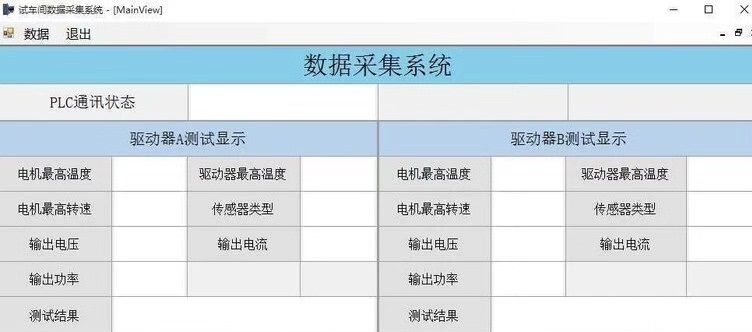

• 界面加载：启动后自动初始化MDI主容器，延迟加载主监控界面（MainView），避免界面卡顿；主界面采用表格布局（TableLayoutPanel），分为设备监控区、通信状态区、报警信息区，布局清晰且支持自适应调整。

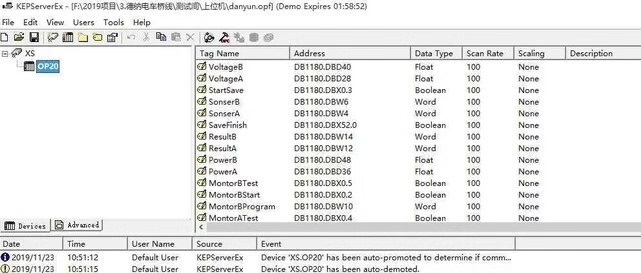

• OPC连接初始化：启动后通过定时器（2秒间隔）自动检测OPC服务器连接状态，若连接断开则重新初始化连接（指定服务器为KEPware.KEPServerEx.V4，工业常用OPC服务器），确保通信稳定性；初始化过程包括创建OPC组（GroupOP20）、添加数据项（如心跳信号、电机测试信号、传感器数据等）、注册数据变化事件。

2. 实时数据采集与监控模块

• 设备双路监控：支持两台电机驱动设备（设备A、设备B）的并行监控，每台设备的监控参数包括：
• 温度类：驱动器最高温度、电机最高温度；
• 性能类：电机最高转速；
• 电气类：输出电压、输出电流、输出功率；
• 配置类：传感器类型（NTC/PTC）、测试程序号、测试结果（合格/不合格）。

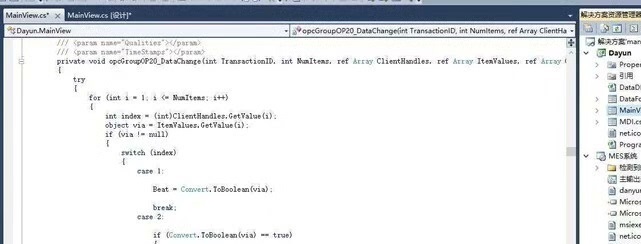

• 数据实时更新：通过OPC数据变化事件（DataChange）接收服务器推送的实时数据，采用多线程委托机制更新UI控件（避免跨线程操作异常），确保界面响应流畅；数据更新时同步更新监控标签与颜色（如测试结果合格显示绿色、不合格显示红色）。

3. 心跳与通信故障处理模块

• 心跳检测：系统通过PLC发送的心跳信号（Heartbeat）判断通信状态，心跳信号正常时，通信状态标签显示“通讯正常”并呈绿色；若心跳信号丢失，触发故障处理逻辑。
• 故障处理：心跳信号丢失后，启动故障定时器（5秒间隔），若超时仍未恢复，通信状态标签显示“通讯故障”并呈红色，同时记录报警信息（时间+故障内容）至报警列表；故障恢复后自动重置状态，确保通信异常可及时发现与处理。

4. 数据存储与管理模块

• 数据库设计：采用SQL Server数据库，核心表包括TestData（测试数据表）与RunData（临时数据表），TestData存储完整测试数据（测试时间、设备编号、程序号、温度、转速、电气参数、测试结果等），RunData存储实时采集的临时数据。
• 数据自动存储：当PLC发送“开始存储”信号（StartSave）时，系统从RunData读取临时数据，结合当前监控的电气参数（电压、电流、功率），将完整测试数据写入TestData；存储完成后，向PLC发送“存储完成”信号（SaveFinish），实现数据存储的闭环控制。
• 数据库工具类：提供DataDB工具类封装数据库操作，包括数据读取（GetDataFromDB、GetHistoryOrder）、记录查询（FindRecord、ExitRecord）、数据写入（DataSQL、EditDatabase）、数据库/表创建（CreateDB、CreateTable）、批量数据写入（SqlBulkCopy）等，简化数据库操作，提高代码复用性。

5. 历史数据查询与导出模块

• 时间范围查询：数据查询界面（DataForm）支持按时间范围查询历史测试数据，用户选择起始日期与结束日期后点击“查询”按钮，系统执行SQL查询并将结果展示于DataGridView，支持列宽调整、内容居中对齐等操作；若查询结果为空，弹出提示信息。
• Excel导出：支持将查询结果导出为Excel文件，导出过程包括：
• 创建Excel应用实例与工作簿，设置表头（与DataGridView列名一致）；
• 批量写入数据，设置日期格式（yyyy/MM/dd HH:mm:ss）与数值格式（保留2位小数）；
• 自适应列宽，显示Excel文件，支持用户手动保存；导出过程中捕获异常并提示错误信息。

6. 报警管理模块

• 报警信息记录：系统运行过程中，若发生OPC连接错误、数据交换异常、数据库写入失败等故障，自动记录报警信息至报警列表（ListView），每条报警信息包括发生时间与具体内容，支持按时间倒序排列（最新报警显示在顶部）。
• 报警列表管理：报警列表支持自动清理（超过200条时清空），避免数据过多占用内存；支持多线程更新（通过委托机制），确保UI线程不被阻塞，报警信息实时展示。

四、核心技术亮点

（一）OPC通信优化

• 异步通信：采用OPC异步读取（AsyncRead）与异步写入（AsyncWrite）机制，避免同步操作阻塞UI线程，提高界面响应速度；通过事件回调（如AsyncWriteComplete、AsyncReadComplete）处理通信结果，确保数据交互的可靠性。
• 连接保活：通过定时器定期检测OPC服务器连接状态，自动重连断开的连接；心跳信号检测机制实时监控PLC与上位机的通信链路，及时发现并反馈通信故障。

（二）多线程与UI安全

• 委托机制：所有UI更新操作（如标签文本修改、颜色变化、列表数据刷新）均通过委托实现，避免跨线程操作异常，确保UI线程安全；定义多种委托类型（如Label文本更新、Label颜色更新、DataGridView数据更新），覆盖各类UI操作场景。
• 定时器管理：合理使用不同类型的定时器（System.Windows.Forms.Timer用于UI相关定时，System.Timers.Timer用于后台任务定时），避免定时器冲突；后台定时器（如心跳检测、OPC重连）采用非UI线程执行，不影响界面流畅性。

（三）数据可靠性保障

• 数据品质校验：接收OPC数据时，通过“品质”字段判断数据有效性，仅处理有效数据，避免无效数据写入数据库；时间戳字段记录数据更新时间，便于追溯数据来源。
• 数据库事务：数据库写入操作（如测试数据存储）采用事务机制（SqlTransaction），若写入过程中发生异常则回滚事务，确保数据库数据一致性；批量数据写入采用SqlBulkCopy，提高大数据量写入效率。

（四）用户体验优化

• 界面布局：采用表格布局与拆分容器（SplitContainer），界面元素排列整齐，支持自适应调整；关键信息（如通信状态、测试结果）采用颜色标识（绿色=正常，红色=故障），直观反馈系统状态。
• 操作便捷性：支持双击列表项复制路径、勾选复选框启用写值、时间选择器支持自定义格式（yyyy-MM-dd HH:mm:ss）、数据导出自动格式化（日期、数值），降低用户操作复杂度。

五、适用场景与扩展建议

（一）适用场景

• 电机驱动设备测试：适用于电机、驱动器等设备的出厂测试、性能测试，采集温度、转速、电气参数等关键数据，判断设备是否合格。
• 工业数据监控：可用于生产现场的实时数据监控，如生产线电机运行状态监控、故障预警等。
• OPC通信调试：OPCTest工具可独立用于OPC服务器连接调试、数据读写测试，为工业上位机开发提供基础验证能力。

（二）扩展建议

• 多OPC服务器支持：当前Dayun系统仅支持KEPware服务器，可扩展为支持多类型服务器（如MatrikonOPC、Schneider OPC等），通过配置文件指定服务器类型与参数。
• 数据可视化：增加图表展示功能（如折线图展示温度变化趋势、柱状图对比不同设备性能），采用Chart控件或第三方图表库（如DevExpress、Telerik），提升数据可读性。
• 用户权限管理：增加登录模块与权限控制，区分管理员（可配置OPC参数、删除数据）、操作员（仅查看数据、导出数据）等角色，确保系统安全性。
• 远程监控：结合网络通信技术（如TCP/IP、MQTT），实现远程监控功能，支持多客户端同时访问，适用于分布式生产场景。
