C#源码 上位机 SECS协议，里面包含各种进制转换，用于半导体行业，程序全源码

HSMS（High-Speed SECS Message Services）是半导体制造设备与主机系统间通信的核心协议之一，基于 TCP/IP 实现高速、可靠的数据交换。本文所解析的 C# 上位机应用，是一套完整的 HSMS 客户端/服务器模拟器，专为半导体行业测试、调试与集成场景设计。该程序不仅实现了 SECS-II 消息的构造、发送与解析，还集成了多种常用功能入口，显著提升了开发与验证效率。

一、核心架构与运行流程

应用程序采用经典的分层架构，将协议逻辑与用户界面分离，具备良好的可维护性和扩展性。

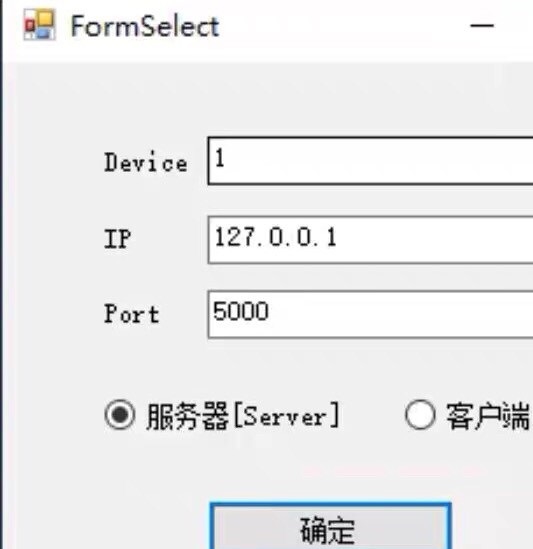

启动时，程序首先弹出一个配置对话框（FormSelect），用户需指定关键参数：

• 设备ID (Device ID)：用于标识通信实体。
• IP地址与端口：定义网络通信的端点。
• 连接模式：可选择作为 Server（服务器） 或 Client（客户端）。

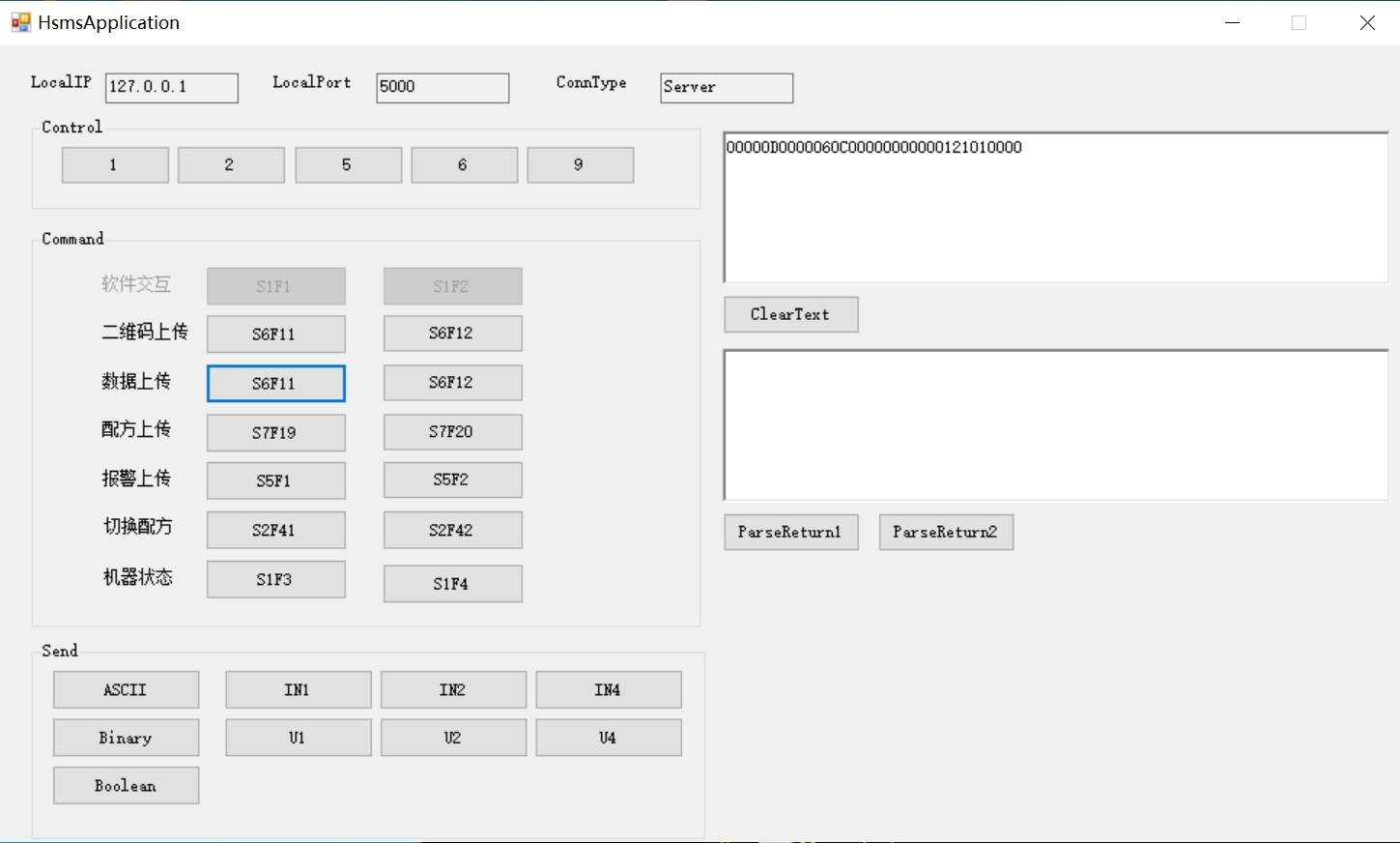

配置完成后，程序会初始化一个核心的 HsmsClass 实例。该类是整个通信功能的心脏，它根据用户的选择，内部创建并管理 TcpServerClass 或 TcpClientClass 对象，从而建立起底层的 TCP 连接。连接成功后，主界面（FormMain）会展示本地 IP、端口及连接类型，并根据角色（Server/Client）动态启用或禁用特定的交互功能。

程序通过一个高频率的定时器（timer1）持续轮询接收缓冲区。一旦检测到新数据，便会立即调用 ParseReturnString 方法进行解析，并将结果实时显示在界面上，实现了通信过程的可视化监控。

二、SECS-II 消息构造与发送

程序的核心能力在于能够灵活构造符合 SECS-II 标准的数据项（Data Item）和消息结构。HsmsClass 类提供了强大的 DataItemOut 方法，支持半导体行业常用的所有 SECS 数据类型：

• 基础类型：ASCII（文本）、BINARY（二进制数据）、BOOLEAN（布尔值）。
• 数值类型：有符号整数（INT1/2/4）和无符号整数（UINT1/2/4），分别对应 1、2、4 字节的数据长度，满足不同精度的数据传输需求。
• 复合类型：LIST（列表），用于构建嵌套的、结构化的消息体。

开发者通过调用 ConfigDeviceSxFyString 方法指定消息的流（Stream）和功能（Function），例如 S1F1 或 S6F11，然后利用 DataItemOut 逐层填充消息内容。构造完成后，调用 SendSECSIIMessage 即可将完整的 SECS-II 消息封装在 HSMS 框架内并发送出去。

三、丰富的行业功能模拟

主界面的功能按钮并非简单演示，而是直接对应半导体设备通信中的典型场景：

• 设备交互（S1Fx）：S1F1 (Are You There?) / S1F2 (I Am Here!) 用于设备在线状态确认；S1F3 (Request On-Line) / S1F4 (Granted On-Line) 用于设备上线请求与授权。
• 设备控制（Control）：通过预定义的控制字符串（如 GetControlString1）模拟发送设备控制指令，例如启动、停止等。
• 配方管理（S2Fx）：S2F41 (Select Recipe Request) 用于请求切换至指定配方（PPID），S2F42 (Select Recipe Grant) 用于响应配方切换请求。
• 事件报告（S6Fx）：S6F11 (Event Report) 用于主动上报设备发生的事件（如状态变更、报警），S6F12 (Event Report Acknowledge) 用于确认收到事件报告。
• 报警管理（S5Fx）：S5F1 (Alarm Report) 用于上报设备报警信息，S5F2 (Alarm Report Acknowledge) 用于确认报警。
• 数据收集（S7Fx）：S7F19 (Process Program Data Request) / S7F20 (Process Program Data) 用于上传或下载设备的工艺配方（Process Program）数据。

这种按功能分类的设计，让工程师无需手动编写复杂的消息结构，即可快速验证特定的通信流程。

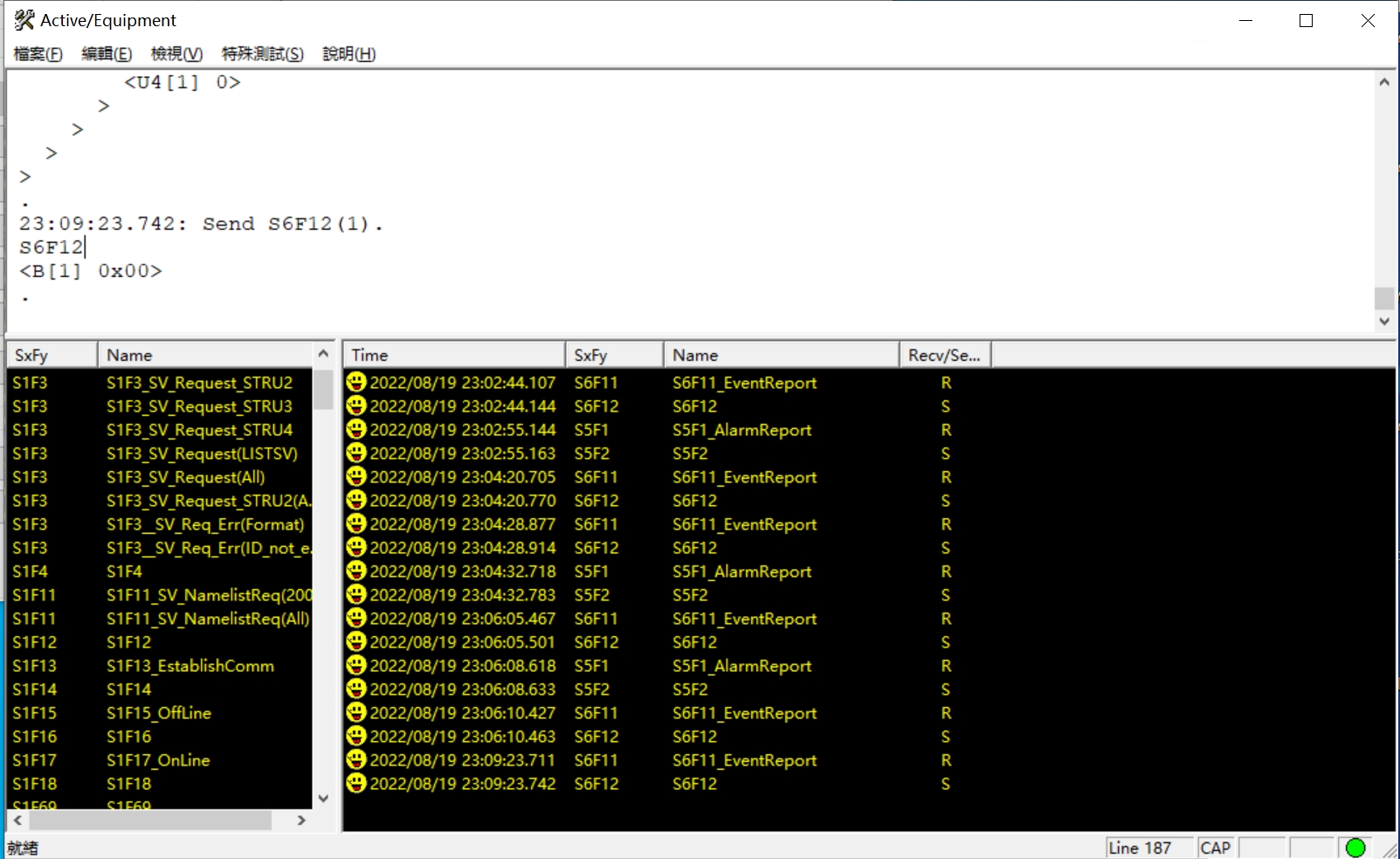

四、消息解析与调试

程序内置了强大的消息解析引擎。ParseReturnString 方法能够自动解析接收到的原始十六进制数据流，将其还原为人类可读的格式。例如，一个包含 ASCII 字符串和无符号整数的复杂 LIST 结构，会被解析为如下形式：

Device:1,SxFy:S6F11,Data:<L[3]><U4[1] 0><U4[1] 1004><L[1]>...

这极大地简化了调试过程。界面还提供了 ParseReturn1 和 ParseReturn2 两个按钮，分别用于展示解析后的结构化数据和原始的、带格式的十六进制数据，满足不同层次的调试需求。

五、总结

该 HSMS 上位机应用是一个功能完备、面向实战的工具。它不仅封装了底层的网络通信和协议细节，更通过直观的界面和预设的功能入口，将复杂的半导体设备通信过程简化为一键操作。无论是用于开发阶段的协议栈验证，还是生产环境中的设备联调与故障排查，它都展现出了极高的实用价值，是半导体自动化领域工程师的得力助手。
