C++ 实现计算平面与平面的交线

一、项目背景详细介绍

在三维空间几何计算、计算机图形学、CAD 建模、三维重建以及物理仿真中，经常会涉及平面与平面之间的交线计算。

在三维空间中，两平面之间的关系有三种可能：

平行：无交线（可能重合）。
重合：无限多交点（整个平面重叠）。
相交：交于一条直线。

本项目的目标是利用 C++ 程序计算两个平面的交线（若存在），输出：

是否相交；
若相交，则计算交线的方向向量；
求出交线经过的一个点（即可定义出交线的参数方程）。

在计算机图形学、几何建模和射线追踪中，平面交线计算是基础工具。例如：

在 3D 建模中，用于判断两个面片是否相交；
在物理仿真中，用于碰撞检测；
在体素重建中，用于切割平面与物体边界的交线提取。

二、项目需求详细介绍

本项目要求编写一个 C++ 控制台程序，实现以下功能：

输入：
- 两个平面方程的参数：
输出：
- 平面是否相交；
- 若相交，输出交线的：
  - 方向向量；
  - 交线上一点坐标；
  - 参数方程形式。
功能扩展：
- 支持浮点输入；
- 处理平行与重合情况；
- 输出计算过程结果（便于教学演示）。

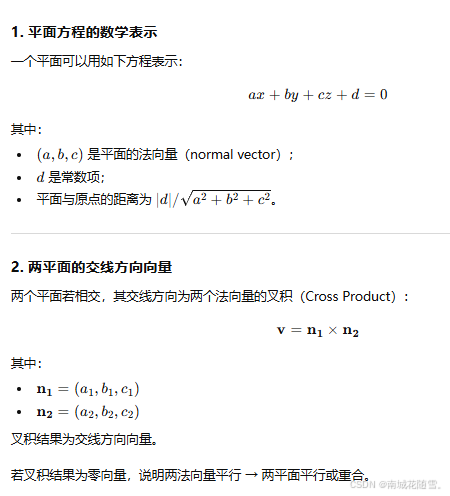

三、相关技术详细介绍

要实现该功能，需掌握三维几何的基本知识与 C++ 的数学计算技巧。

四、实现思路详细介绍

输入平面参数：从控制台读取两个平面的系数。
计算两个法向量的叉积，得到交线方向。
判断平面关系：
- 若叉积为零 → 平行或重合。

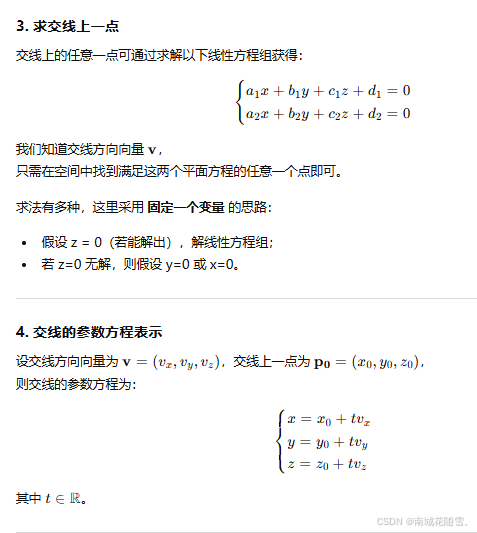

求交线上的一点：
- 固定 z=0；
- 解二元一次方程组；
- 若无解，固定其他变量。
输出交线方程：
- 打印方向向量；
- 打印交线上一点；
- 输出参数方程形式。

五、完整实现代码

/*************************************************************
 * 文件名: plane_intersection.cpp
 * 功能: 计算两平面的交线
 * 作者: 曹磊教学示例
 * 环境: C++17 / g++ / Visual Studio / CLion
 *************************************************************/

#include <iostream>
#include <cmath>
#include <iomanip>
using namespace std;

// 定义三维向量结构体
struct Vec3 {
    double x, y, z;
    Vec3(double a=0, double b=0, double c=0): x(a), y(b), z(c) {}
};

// 向量叉积
Vec3 crossProduct(const Vec3& a, const Vec3& b) {
    return Vec3(
        a.y * b.z - a.z * b.y,
        a.z * b.x - a.x * b.z,
        a.x * b.y - a.y * b.x
    );
}

// 向量点积
double dotProduct(const Vec3& a, const Vec3& b) {
    return a.x*b.x + a.y*b.y + a.z*b.z;
}

// 计算向量模长
double norm(const Vec3& v) {
    return sqrt(v.x*v.x + v.y*v.y + v.z*v.z);
}

// 判断是否为零向量
bool isZeroVector(const Vec3& v) {
    return fabs(v.x) < 1e-8 && fabs(v.y) < 1e-8 && fabs(v.z) < 1e-8;
}

// 输出向量
void printVector(const string& name, const Vec3& v) {
    cout << name << " = (" << v.x << ", " << v.y << ", " << v.z << ")" << endl;
}

// 求解两平面交线
bool planeIntersection(
    double a1, double b1, double c1, double d1,
    double a2, double b2, double c2, double d2,
    Vec3& point, Vec3& direction
) {
    Vec3 n1(a1, b1, c1);
    Vec3 n2(a2, b2, c2);

    // 1. 计算方向向量 = 法向量叉积
    direction = crossProduct(n1, n2);

    // 若叉积为0，说明两平面平行或重合
    if (isZeroVector(direction)) {
        cout << "两平面平行或重合，无唯一交线！" << endl;
        return false;
    }

    // 2. 尝试假设 z = 0，解出 x, y
    double A1 = a1, B1 = b1, D1 = d1;
    double A2 = a2, B2 = b2, D2 = d2;
    double det = A1*B2 - A2*B1;

    if (fabs(det) > 1e-8) {
        // 解二元一次方程组
        double x = (-D1*B2 + D2*B1) / det;
        double y = (-A1*D2 + A2*D1) / det;
        point = Vec3(x, y, 0);
        return true;
    }

    // 若z=0无解，则设y=0，再解x,z
    A1 = a1; double C1 = c1; D1 = d1;
    A2 = a2; double C2 = c2; D2 = d2;
    det = A1*C2 - A2*C1;
    if (fabs(det) > 1e-8) {
        double x = (-D1*C2 + D2*C1) / det;
        double z = (-A1*D2 + A2*D1) / det;
        point = Vec3(x, 0, z);
        return true;
    }

    // 再设x=0，解y,z
    double B3 = b1, C3 = c1, D3 = d1;
    double B4 = b2, C4 = c2, D4 = d2;
    det = B3*C4 - B4*C3;
    if (fabs(det) > 1e-8) {
        double y = (-D3*C4 + D4*C3) / det;
        double z = (-B3*D4 + B4*D3) / det;
        point = Vec3(0, y, z);
        return true;
    }

    cout << "无法找到交点（可能平行）" << endl;
    return false;
}

int main() {
    cout << fixed << setprecision(6);
    cout << "=== 平面与平面交线计算 ===" << endl;

    double a1, b1, c1, d1;
    double a2, b2, c2, d2;

    cout << "请输入平面1参数 a1 b1 c1 d1: ";
    cin >> a1 >> b1 >> c1 >> d1;
    cout << "请输入平面2参数 a2 b2 c2 d2: ";
    cin >> a2 >> b2 >> c2 >> d2;

    Vec3 point, direction;
    if (planeIntersection(a1,b1,c1,d1, a2,b2,c2,d2, point, direction)) {
        cout << "\n两平面的交线存在！" << endl;
        printVector("交线上一点", point);
        printVector("交线方向", direction);

        cout << "\n交线参数方程为：" << endl;
        cout << "x = " << point.x << " + t * " << direction.x << endl;
        cout << "y = " << point.y << " + t * " << direction.y << endl;
        cout << "z = " << point.z << " + t * " << direction.z << endl;
    }

    return 0;
}

六、代码详细解读

函数名	作用说明
`Vec3`	表示三维向量的数据结构，支持坐标存储。
`crossProduct()`	计算两个三维向量的叉积，得到交线方向。
`dotProduct()`	计算两个向量的点积，用于判断平行关系。
`norm()`	计算向量模长，用于归一化和数值判断。
`isZeroVector()`	判断一个向量是否接近零。
`planeIntersection()`	核心函数：判断两平面关系，并求出交线方向与交线上一点。
`main()`	负责输入、调用求交函数并输出结果。

七、项目详细总结

通过本项目，我们实现了一个完整的 平面与平面交线计算程序，它能够自动判断平面间的相互关系，并求出交线的参数方程。

当平面不平行时：
- 交线存在；
- 用法向量叉积求出方向；
- 再通过线性代数求解一个交点；
- 最终输出交线的参数方程。
当平面平行或重合时：
- 叉积为零；
- 输出“无唯一交线”提示。

这种几何算法广泛应用于：

三维建模；
CAD 工具；
图形渲染；
空间几何计算；
激光扫描点云重建。

八、项目常见问题及解答

问题	原因与解决方案
结果不稳定	建议使用 `double` 类型，避免浮点误差。
显示“无交线”但视觉上应有交线	检查输入法向量是否几乎平行，可放宽阈值。
输出方向不一致	向量方向任意正负都可，属于数学等价。
出现“NaN”结果	方程组行列式为零，平行时无唯一解。
如何验证结果？	可代入交线方程检查是否满足两个平面方程。
