C#编写西门子S7系列PLC上位机通信，ⅤS2017编写，涵盖读写寄存器，中间继电器，外部IO读写。 数据采集好帮手。 无密码，无使用时间限制。

一、系统概述

西门子S7系列PLC C#上位机通信系统是基于Visual Studio 2017开发环境，采用C#语言构建的Windows窗体应用程序。该系统依托S7.Net通信库与HslControls控件库，实现了对西门子S7全系列PLC（涵盖S7-200、S7-200 SMART、S7-300、S7-400、S7-1200、S7-1500）的通信管理。系统核心功能包括PLC连接配置、实时数据监控、寄存器读写、外部IO状态显示与控制等，为工业自动化场景下的PLC设备管理提供了直观、高效的操作界面与稳定的通信能力。

系统开发环境与技术栈配置如下：

• 开发工具：Visual Studio 2017
• 开发语言：C#
• .NET框架版本：.NET Framework 4.5.2
• 核心通信库：S7.Net（实现PLC底层通信协议解析）
• UI控件库：HslControls（提供工业级状态显示控件，如指示灯）、Microsoft Visual Basic PowerPacks（提供图形化状态指示组件）
• 辅助库：Newtonsoft.Json（用于潜在的数据序列化处理）

二、核心功能模块详解

2.1 通信配置模块

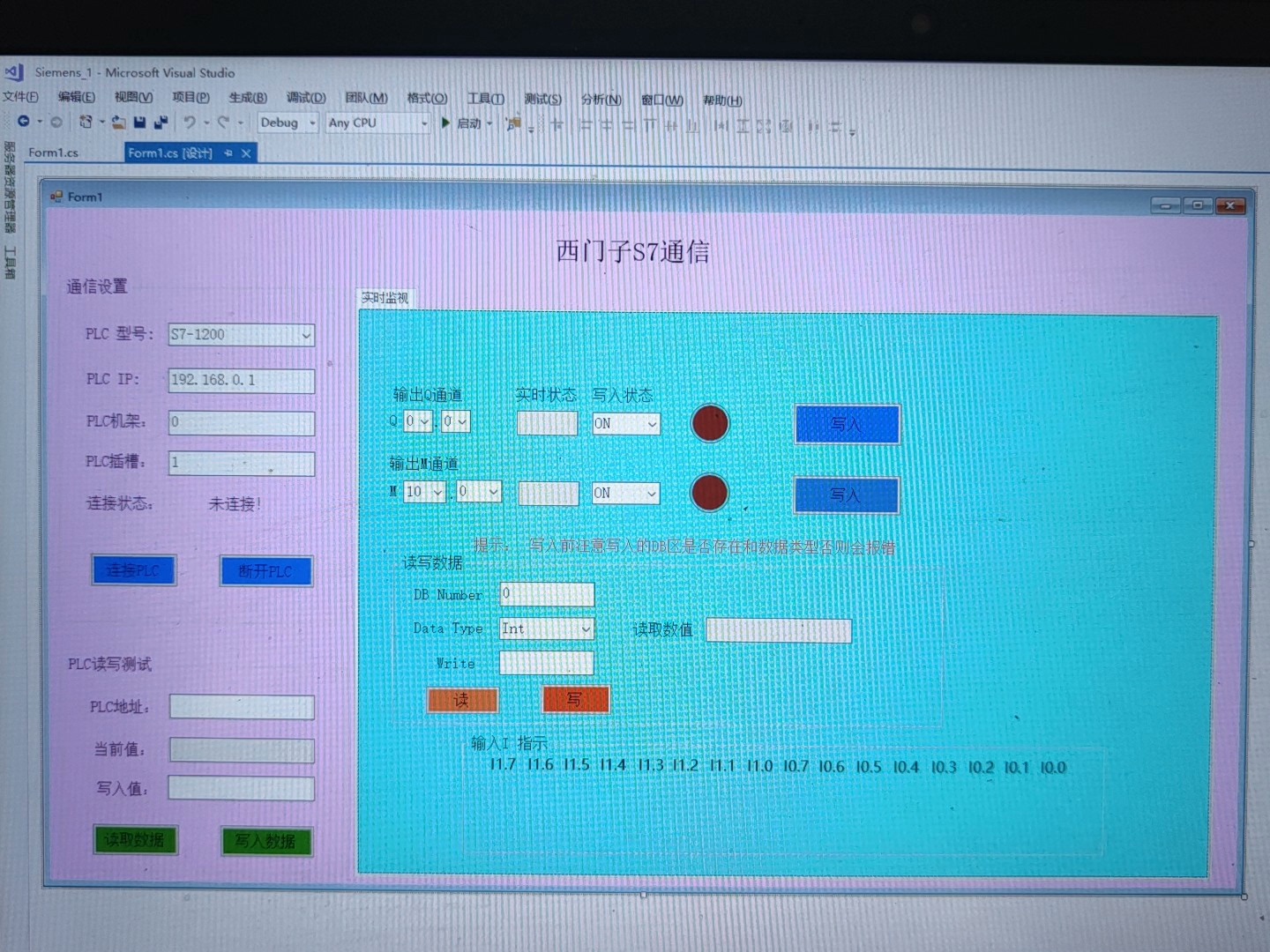

通信配置模块是系统与PLC建立连接的基础，负责解析用户输入的PLC参数，初始化通信链路，并管理连接状态。该模块通过独立的UI区域（groupBox1）提供参数配置界面，支持用户灵活调整连接参数，适配不同型号的S7系列PLC。

2.1.1 功能参数配置

用户可通过界面组件配置以下核心参数，所有参数均提供默认值，简化初次使用流程：

• PLC型号选择：通过下拉框（comboBox1）选择目标PLC型号，默认值为“S7-1200”，支持S7全系列型号切换。
• IP地址设置：通过文本框（textBox1）输入PLC的IP地址，默认值为“192.168.0.1”，需与PLC实际网络配置保持一致。
• 机架号配置：通过文本框（textBox2）输入PLC机架号，默认值为“0”，适用于S7-300/400等需要机架号配置的型号。
• 插槽号配置：通过文本框（textBox3）输入PLC插槽号，默认值为“1”，对应PLC的CPU模块插槽位置。

2.1.2 连接管理逻辑

1. 连接建立：用户点击“连接PLC”按钮（button1）后，系统触发connectIP()方法：
   - 首先校验参数完整性（型号、IP、机架号、插槽号均非空）。
   - 根据选择的PLC型号，初始化对应的Plc对象（如S7-1200对应CpuType.S71200）。
   - 调用Plc.Open()方法尝试建立TCP连接，若连接成功，启动定时器（timer1）用于实时数据刷新，并更新连接状态标签为“已连接到PLC！”。
   - 若连接失败（如IP错误、PLC离线），捕获异常并提示用户检查参数。

1. 连接断开：用户点击“断开PLC”按钮（button2）后，系统调用Plc.Close()方法关闭通信链路。若断开成功，停止定时器，更新连接状态标签为“已断开连接！！”；若断开失败，弹出提示框告知用户。

1. 连接状态监测：定时器（timer1）在连接建立后持续运行，定期检查Plc.IsConnected属性。若检测到连接中断，自动尝试重新调用connectIP()方法恢复连接，确保通信稳定性。

2.2 实时监视模块

实时监视模块通过标签页（tabPage1）展示，提供PLC输入输出状态的可视化监控与操作功能，涵盖外部IO指示、输出通道控制、中间继电器控制等子功能，帮助用户直观掌握PLC运行状态。

2.2.1 输入I区状态指示

该子模块（groupBox3）通过16个椭圆形指示灯（ovalShape17-ovalShape32）实时显示PLC输入端子（I0.0-I1.7）的通断状态，每个指示灯对应一个输入点位：

• 状态映射逻辑：定时器（timer1）定期读取I区每个点位的状态（如plc.Read("I0.0")）。若读取结果为“True”（点位接通），指示灯显示绿色（Color.GreenYellow）；若为“False”（点位断开），指示灯显示灰色（Color.LightGray）。
• 界面标识：每个指示灯下方配有对应的点位标签（如“I0.0”“I0.1”），方便用户快速定位点位。

2.2.2 输出Q区控制

用户可通过该子模块配置并控制PLC输出端子（Q区）的状态，核心组件包括：

• 通道配置：下拉框（comboBox2）选择输出字节地址（如“0”对应Q0.x），下拉框（comboBox3）选择位地址（如“0”对应Qx.0）。
• 状态选择：下拉框（comboBox4）选择输出状态（“ON”或“OFF”）。
• 执行控制：点击“写入”按钮（button5）后，系统先读取当前Q区字节的原始状态，再根据用户选择的位地址与目标状态，修改对应位的值，最后将修改后的数据写入PLC（plc.Write(DataType.Output, 0, 字节地址, 修改后字节数据)）。
• 状态反馈：文本框（textBox7）实时显示当前Q区点位的实际状态，指示灯（hslLanternSimple1）同步变色（接通时亮，断开时灭）。

2.2.3 中间继电器M区控制

中间继电器（M区）控制逻辑与Q区类似，支持用户配置并控制M区点位状态：

• 通道配置：下拉框（comboBox5）选择M区字节地址（如“10”对应M10.x），下拉框（comboBox6）选择位地址（如“0”对应Mx.0）。
• 状态选择：下拉框（comboBox7）选择M区点位状态（“ON”或“OFF”）。
• 执行控制：点击“写入”按钮（button7）后，系统直接将目标状态写入对应的M区点位（如plc.Write("M10.0", 1)），1对应“ON”，0对应“OFF”。
• 状态反馈：文本框（textBox9）实时显示当前M区点位的实际状态，指示灯（hslLanternSimple2）同步显示状态。

2.3 数据区读写模块

该模块包含两个独立的功能区域：通用PLC读写测试（groupBox2）与DB区专项读写（groupBox4），支持用户对PLC不同数据区（如Q区、M区、DB区）进行数据读写操作，满足多样化的数据交互需求。

2.3.1 通用PLC读写测试

用户可通过该模块（groupBox2）手动输入PLC地址，实现任意支持地址的数据读写：

• 地址输入：文本框（textBox4）输入目标地址（如“Q0.0”“M10.0”“DB1.DBW0”）。
• 数据读取：点击“读取数据”按钮（button3）后，系统根据地址前缀（如“Q”“M”“DB”）调用对应的读取逻辑，读取结果显示在文本框（textBox5）中。
• 数据写入：文本框（textBox6）输入目标值（如“1”“0”“123”），点击“写入数据”按钮（button4）后，系统根据地址类型解析数据格式，将值写入PLC对应地址。

2.3.2 DB区专项读写

DB区（数据块）是PLC存储结构化数据的核心区域，该子模块（groupBox4）支持对DB区不同数据类型（Int、DInt、Real）的读写操作：

• 参数配置：
• 文本框（txtDB）输入DB块号（如“1”对应DB1）。
• 下拉框（comDT）选择数据类型（“Int”“DInt”“Real”）。
• 数据读取：点击“读”按钮（btnRead）后，系统根据DB块号与数据类型，读取对应地址的数据（如DB1.DBD0对应Real类型），并将转换后的值显示在文本框（textBox8）中（如Real类型数据需从UInt转换为Double）。
• 数据写入：文本框（txtWrite）输入目标值，点击“写”按钮（btnWrite）后，系统将输入值转换为对应数据类型（如Int类型转换为Ushort），再写入DB区指定地址（如plc.Write("DB1.DBW0", 转换后数据)）。
• 安全提示：界面标注红色提示文字，提醒用户写入前确认DB块存在且数据类型匹配，避免写入错误导致PLC异常。

三、系统核心技术特点

1. 多型号兼容：通过CpuType枚举与动态Plc对象初始化，支持S7系列全型号PLC，无需为不同型号单独开发通信逻辑。
2. 稳定的通信机制：定时器自动重连功能确保通信中断后快速恢复，减少人工干预；读写操作前的参数校验与异常捕获，降低通信错误率。
3. 可视化交互：采用指示灯、文本框等组件直观展示PLC状态，操作流程清晰，降低工业现场操作人员的使用门槛。
4. 灵活的数据处理：支持位操作（Q区、M区、I区）与字/双字操作（DB区），涵盖布尔型、整数型、浮点型等多种数据类型，满足不同场景的数据交互需求。

四、使用注意事项

1. 参数配置一致性：PLC的IP地址、机架号、插槽号必须与实际设备配置一致，否则无法建立连接（如S7-1200默认插槽号为1，S7-300需根据实际机架配置）。
2. DB区操作规范：写入DB区数据前，需确认目标DB块已在PLC中创建，且数据类型与配置的类型匹配（如DB块中定义为Real类型，不可写入Int类型数据），否则会触发异常。
3. 权限与网络：确保上位机与PLC处于同一局域网，且无防火墙或端口限制（S7通信默认使用102端口）；部分PLC需启用“允许远程访问”功能。
4. 异常处理：若出现连接失败、读写错误等问题，可通过界面弹出的提示框查看异常信息，优先检查参数配置与PLC运行状态。
