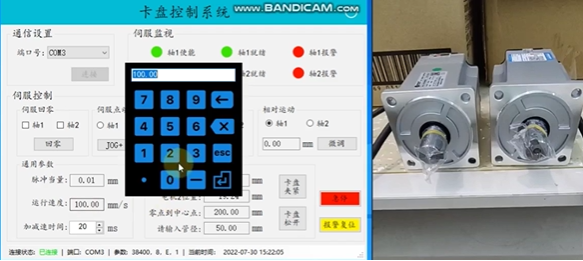

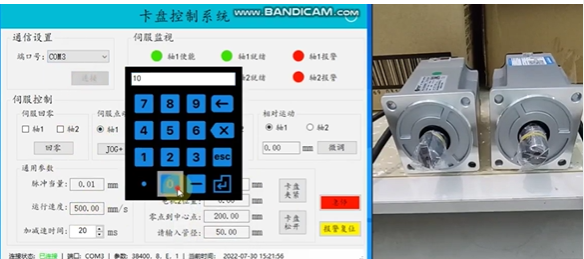

C#控制两台雷赛L7RS伺服电机,485通信,可实现回零,JOG,绝对定位,相对定位

一、系统概述

台达PLC串口通信上位机系统基于C#语言与.NET Framework 4.7.2框架开发,采用Modbus RTU通信协议实现与台达PLC的实时数据交互。系统集成了串口参数配置、PLC数据实时读取、数据写入及自定义数据订阅等核心功能,通过可视化界面直观呈现PLC内部寄存器(X、Y、M、D区)状态,适用于工业自动化场景中对PLC设备的远程监控与控制。

系统依赖NModbus系列组件(NModbus 3.0.72、NModbus.Serial 3.0.72)实现Modbus协议解析,采用单例模式管理串口配置信息,通过多线程任务确保数据刷新的实时性与界面响应的流畅性,同时具备完善的错误处理与状态提示机制,保障通信稳定性。

二、核心功能模块

(一)串口通信配置模块

1. 功能定位

该模块为系统与PLC建立连接的基础,负责串口参数的设置、验证与连接管理,支持动态识别计算机已连接的串口设备,确保通信参数与PLC端匹配。

2. 关键特性
  • 参数配置项:支持串口号(COMx)、波特率(9600/19200/38400/57600/115200 bps)、校验位(None/Odd/Even)、数据位(7/8位)、停止位(1/2位)的可视化选择,默认配置符合工业设备常用参数(波特率115200、偶校验、8数据位、1停止位)。
  • 连接管理:提供“建立连接”与“断开连接”双向操作,连接前自动检测串口状态,避免重复打开;连接成功后触发后续数据模块启用,断开连接时自动释放串口资源并更新界面状态。
  • 状态反馈:连接过程中通过弹窗提示结果(成功/失败原因),失败场景(如串口被占用、参数不匹配)下提供明确的错误信息,辅助用户快速排查问题。
3. 技术实现要点
  • 采用SerialPort类封装串口操作,通过单例类SerialPortInfo统一管理串口参数,确保多模块间参数一致性。
  • 利用SerialPort.GetPortNames()动态获取系统可用串口,避免用户手动输入错误;连接时通过try-catch捕获串口异常,如IOException(串口不可用)、InvalidOperationException(参数无效)等。

(二)数据读取模块

1. 功能定位

实时采集PLC内部关键寄存器数据并可视化展示,涵盖数字量输入(X区)、数字量输出(Y区)、内部继电器(M区)及数据寄存器(D区),支持不同数据类型(布尔值、整数、浮点数)的解析与格式化显示。

2. 关键特性
  • 数据采集范围
  • X区(输入继电器):采集X00-X07共8个点位状态,通过红绿指示灯(绿色=ON,红色=OFF)直观展示输入信号是否触发。
  • Y区(输出继电器):采集Y00-Y07共8个点位状态,同样以指示灯形式呈现输出状态,便于监控PLC对外设的控制情况。
  • M区(内部继电器):采集M0-M9共10个点位状态,除指示灯外,同步关联数据写入模块的单选按钮状态,确保读写数据一致性。
  • D区(数据寄存器):采集D0-D5共6个寄存器数据,支持多数据类型解析:D0(无符号整数UINT)、D1(整数INT)、D2-D3(双整数DINT,拼接两个16位寄存器)、D4-D5(浮点数FLOAT,按IEEE 754标准解析),并在文本框中格式化显示(如浮点数保留3位小数)。
  • 实时刷新机制:采用Task.Run()启动后台线程,以循环方式持续采集数据,单次采集周期通过Stopwatch计时并在状态栏显示(单位:ms),确保用户掌握数据更新效率;线程内检测串口连接状态,若断开则自动停止采集并更新连接状态提示。
  • 异常处理:采集过程中若出现通信中断(如PLC断电、线路松动),通过try-catch捕获Modbus协议异常,暂停采集1秒后重试,避免线程崩溃,同时在状态栏保留错误前的最后有效数据,减少界面闪烁。
3. 技术实现要点
  • 基于NModbus的IModbusMaster接口实现协议交互:通过ReadInputs()读取X/Y区状态(输入寄存器地址:X区0x0400、Y区0x0500),ReadCoils()读取M区状态(线圈地址0x0800),ReadHoldingRegisters()读取D区数据(保持寄存器地址0x1000)。
  • 数据解析时针对不同类型做特殊处理:双整数通过位运算(dData[3] << 16) + dData[2]拼接高低位寄存器;浮点数通过BitConverter.ToSingle()将4字节数组(按PLC字节序排列)转换为浮点数,确保数据精度与PLC内部一致。

(三)数据写入模块

1. 功能定位

提供对PLC内部M区(M0-M9)继电器的强制置位/复位操作,支持用户通过界面交互直接控制PLC内部逻辑状态,适用于调试场景下的信号模拟或紧急控制。

2. 关键特性
  • 操作界面:为每个M区点位(M0-M9)提供独立的“ON/OFF”单选按钮组,按钮标签与PLC点位一一对应,用户选择后即时触发写入操作,无需额外确认步骤。
  • 状态同步:写入操作与数据读取模块实时联动,写入后的数据会在下次数据刷新时通过指示灯与单选按钮状态反馈,确保用户确认操作结果;若写入失败(如通信中断),则通过弹窗提示错误。
  • 权限控制:模块仅在串口连接成功后启用(默认禁用),避免无连接状态下的无效操作;写入前检测串口状态,若连接断开则直接拦截操作,防止抛出异常。
3. 技术实现要点
  • 采用WriteSingleCoilAsync()异步写入M区状态,避免同步操作阻塞界面线程;每个单选按钮通过Tag属性绑定对应的M区地址(如M0对应地址0x0800),点击时通过sender对象获取目标地址与状态值(ON=true/OFF=false)。
  • 写入过程中捕获ModbusException(如寄存器地址无效、PLC无响应),并通过MessageBox提示用户,同时恢复单选按钮至写入前的状态,确保界面与PLC实际状态一致。

(四)数据订阅模块

1. 功能定位

支持用户自定义订阅PLC的M区或D区点位,实现个性化数据监控需求,弥补固定数据读取模块的灵活性不足,适用于需要重点关注特定寄存器的场景(如生产过程中的关键变量)。

2. 关键特性
  • 订阅配置:提供“类型选择”(M区/D区)与“地址输入”(0-9999)功能,用户选择类型并输入地址后,点击“添加”按钮即可完成订阅,系统自动校验订阅地址是否已存在、订阅总数是否超过上限(最大12个),避免重复或过度订阅。
  • 动态界面生成:订阅成功后,系统在面板中动态创建标签(显示订阅点位,如D10)与文本框(显示实时数据),控件布局按3列4行自动排列,确保界面整洁;标签与文本框通过名称绑定,便于后续数据更新。
  • 订阅管理:左侧富文本框实时显示所有订阅点位列表,用户可直观查看当前订阅情况;支持通过“参数设置”按钮重新打开串口配置界面,调整通信参数后不影响已有的订阅关系。
3. 技术实现要点
  • 采用动态控件创建技术:通过LabelTextBox类实例化控件,设置位置、大小、颜色等属性(如标签文字蓝色、文本框文字红色),并添加到面板的Controls集合中;控件名称与订阅点位一致(如订阅D10则文本框名称为“D10”),便于数据刷新时通过名称匹配更新值。
  • 订阅数据刷新集成到后台采集线程中,通过循环遍历订阅列表,调用对应的读取方法(M区用ReadCoils()、D区用ReadHoldingRegisters())获取数据,并更新到对应的文本框中,确保订阅数据与固定读取数据的刷新频率一致。

三、系统状态监控

系统底部状态栏实时展示关键运行信息,便于用户掌握整体运行状态,具体包括:

  • 连接状态:显示“已连接”(绿色文字)或“连接已断开”(红色文字),直观反馈串口通信状态。
  • 通信参数:展示当前使用的串口号、波特率、数据位、停止位、校验位,方便用户确认参数配置。
  • 扫描时间:显示单次数据采集的耗时(单位:ms),反映系统数据更新效率,辅助用户评估通信性能。

状态栏信息随系统状态动态更新:连接成功后加载当前参数,连接断开后参数显示为“--”;扫描时间在每次数据采集完成后更新,确保实时性。

四、系统运行环境与依赖

(一)运行环境

  • 操作系统:Windows 7及以上(32/64位)。
  • 框架依赖:.NET Framework 4.7.2(系统自动检测,若缺失需手动安装)。
  • 硬件要求:计算机需具备至少1个可用串口(或USB转串口适配器),串口需支持Modbus RTU通信。

(二)组件依赖

  • NModbus 3.0.72:提供Modbus协议基础功能,支持RTU/TCP模式。
  • NModbus.Serial 3.0.72:扩展串口通信功能,适配Modbus RTU协议的串口传输需求。

组件通过NuGet管理,项目编译时自动引用,运行时需确保NModbus.dllNModbus.Serial.dll位于可执行文件目录下。

五、典型应用场景

  1. PLC调试场景:工程师通过数据写入模块强制控制M区状态,模拟外部信号输入,验证PLC程序逻辑是否正确;通过数据读取模块观察X/Y区状态,确认PLC对输入信号的响应与输出控制是否符合预期。
  2. 生产监控场景:操作员通过数据订阅模块订阅生产过程中的关键D区变量(如温度、压力、转速),实时监控生产参数;固定数据读取模块的指示灯可监控设备的输入输出状态,及时发现异常(如传感器无信号、执行器未动作)。
  3. 远程维护场景:通过USB转串口适配器连接PLC,利用系统的串口参数配置功能快速匹配PLC通信参数,实现远程数据采集与控制,减少现场维护成本。

六、系统优势与注意事项

(一)优势

  1. 易用性:全可视化界面操作,无需手动编写通信代码,参数配置与数据监控直观易懂,降低工业用户的使用门槛。
  2. 稳定性:完善的错误处理机制(串口异常、通信异常、操作异常),确保系统在异常场景下不崩溃,同时提供明确的错误提示,便于排查问题。
  3. 灵活性:支持自定义数据订阅,可根据实际需求调整监控点位,适配不同的PLC应用场景;串口参数可动态调整,无需重启系统即可生效。

(二)注意事项

  1. 参数匹配:串口参数(波特率、校验位等)必须与PLC端的串口配置完全一致,否则无法建立连接;建议先确认PLC的串口参数,再在系统中配置。
  2. 地址对应:系统中M区/D区的地址与PLC内部地址需正确映射(如系统M0对应PLC M0),避免因地址错误导致读取/写入无效数据。
  3. 通信距离:串口通信距离有限(RS-485总线最大距离约1200米),若超过距离需使用中继器,否则可能出现通信不稳定或数据丢失。
  4. 权限安全:数据写入模块具备强制控制PLC的能力,操作前需确认PLC处于非生产运行状态(或具备安全保护措施),避免误操作导致设备损坏或生产事故。
