摘  要

本文旨在探讨基于Spring Boot的外卖订餐网站的设计与实现。随着外卖服务在现代社会的普及和流行，构建一套高效的外卖订餐平台对于满足人们的用餐需求具有重要意义。采用Spring Boot作为后端框架，能够为系统提供快速开发和灵活部署的特性，同时结合其强大的安全性和稳定性，实现外卖订餐网站的高效运行。

该外卖订餐网站旨在实现用户浏览菜单、下单订餐、支付结算、评价反馈等功能，并注重用户体验和订单处理效率。通过本文的设计与实现，将为基于Spring Boot的外卖订餐网站的开发提供一种技术解决方案，并为类似系统的设计与开发提供参考与借鉴。

关键词：Spring Boot、外卖订餐网站、Java语言；MYSQL

Abstract

This paper aims to discuss the design and implementation of take-out ordering website based on Spring Boot. With the popularization and popularity of takeaway service in modern society, it is of great significance to build a set of efficient takeaway ordering platform to meet people's dining needs. The use of Spring Boot as a back-end framework can provide rapid development and flexible deployment features for the system, while combining its strong security and stability, to achieve efficient operation of takeout ordering websites.

The takeaway ordering website is designed to enable users to browse menus, place orders, pay settlement, evaluate feedback and other functions, and pay attention to user experience and order processing efficiency. Through the design and implementation of this paper, it will provide a technical solution for the development of Spring Boot-based take-out ordering website, and provide reference for the design and development of similar systems.

Key words: Spring Boot, takeaway ordering website, Java language; MYSQL

目  录

springboot外卖订餐网站

摘  要

Abstract

第 1 章引  言

1.1选题背景

1.2开发现状

1.3研究方法

1.4研究内容

第 2 章外卖订餐网站的需求分析

2.1系统可行性分析

2.1.1技术方面可行性分析

2.1.2经济方面可行性分析

2.1.3社会方面可行性分析

2.1.4操作方面可行性分析

2.2角色功能分析

2.3系统性需求分析

2.4系统流程分析

2.4.1增加数据流程

2.4.2修改数据流程

2.4.3删除数据流程

第 3 章外卖订餐网站总体设计

3.1系统功能模块设计

3.2数据库设计

3.2.1数据库概念结构设计

3.2.2数据库表设计

第 4 章关键模块的设计与实现

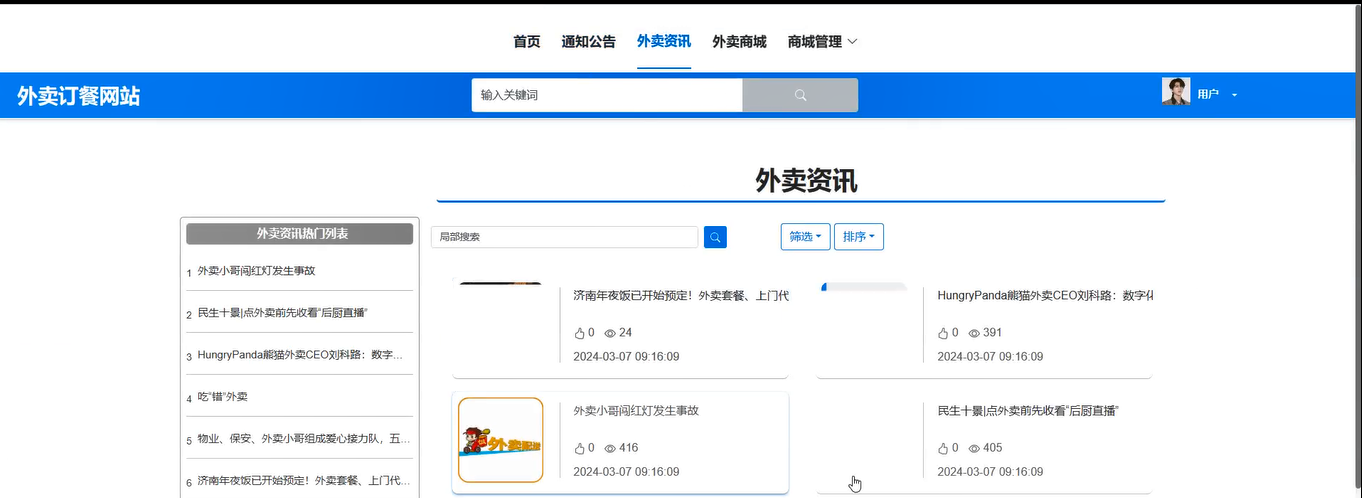

4.1用户-外卖咨讯模块

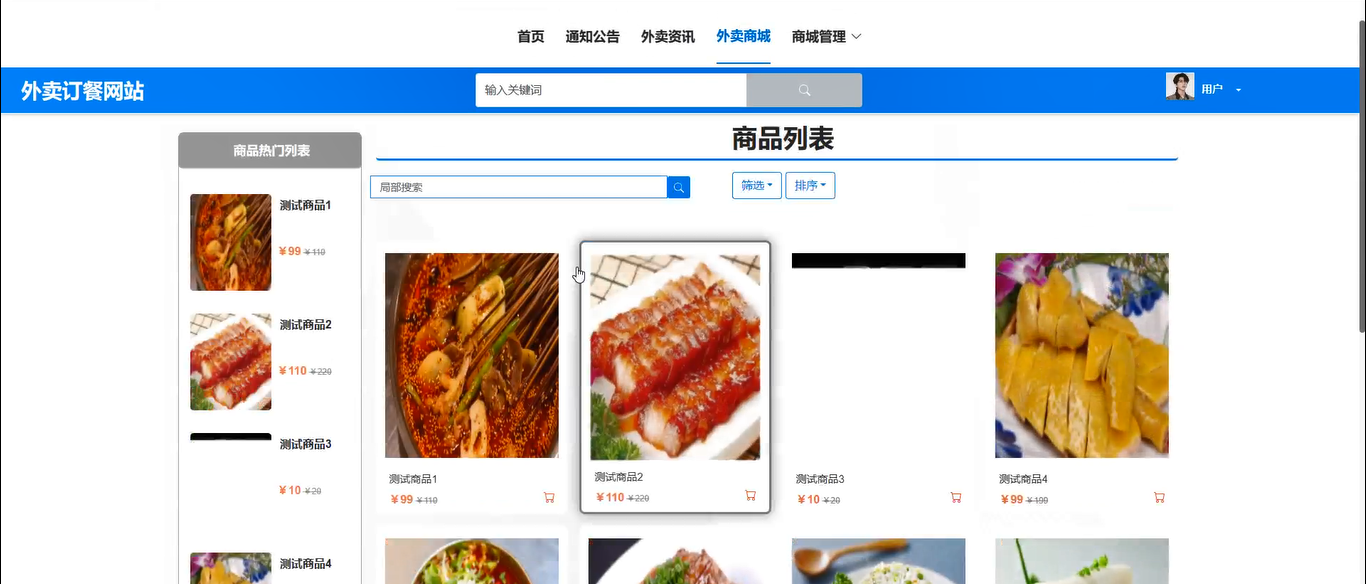

4.2用户-外卖商城模块

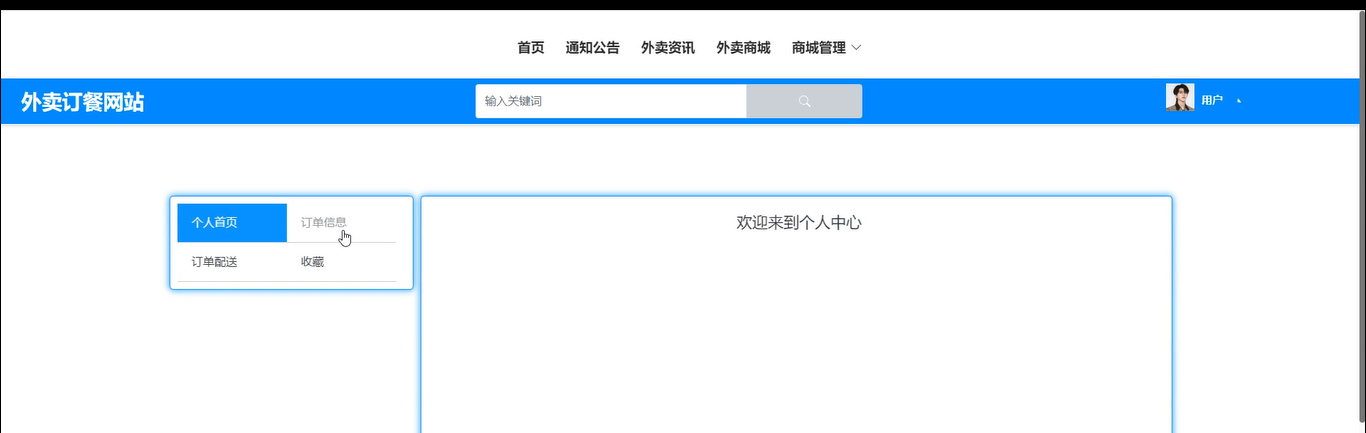

4.3用户-个人中心模块

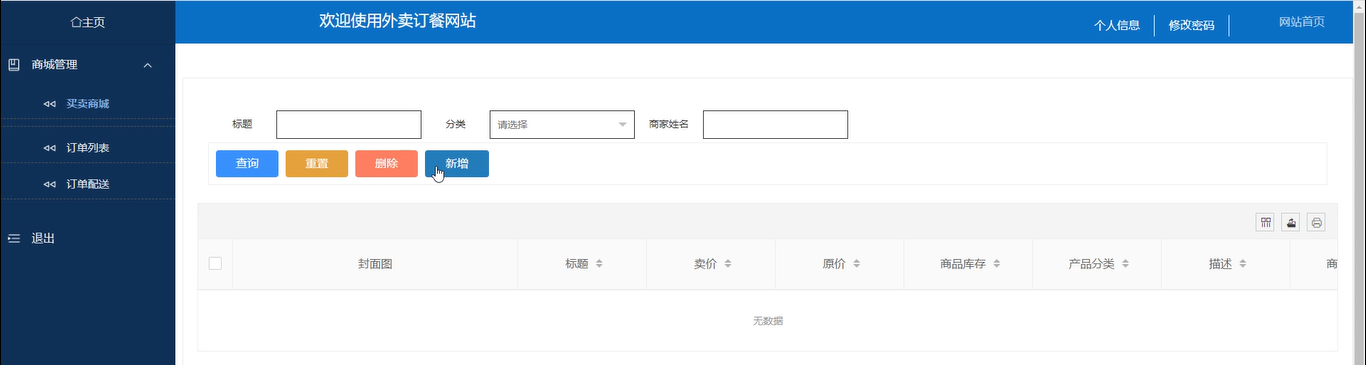

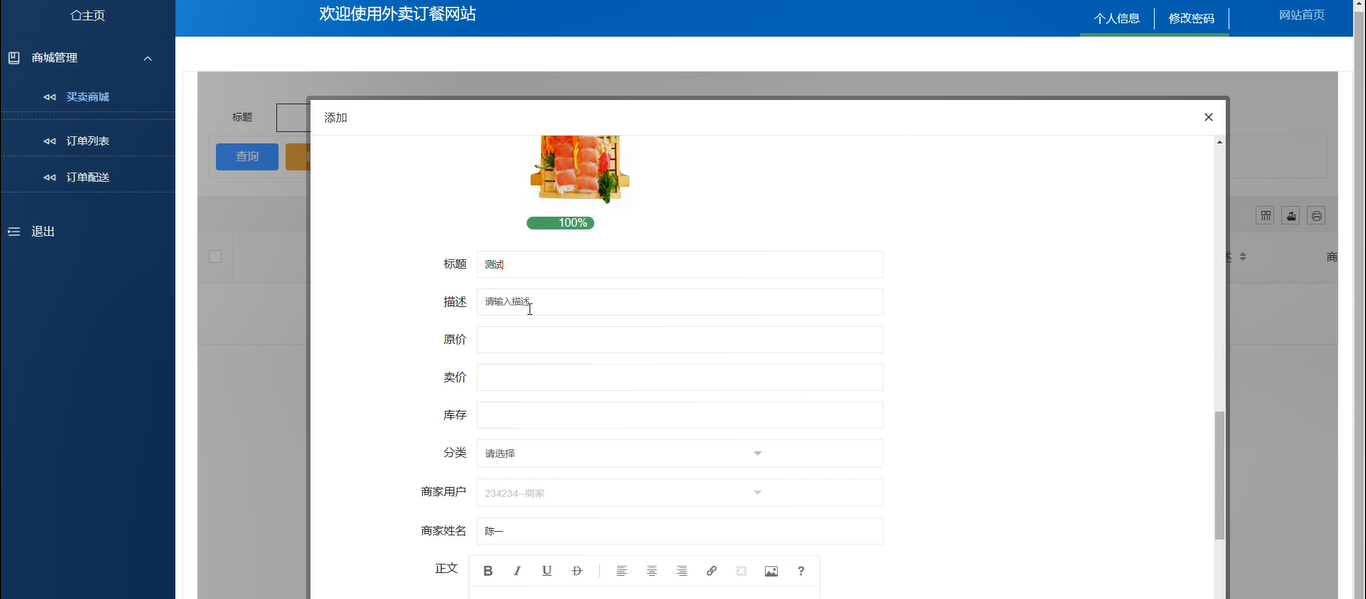

4.4商家用户-商城管理模块

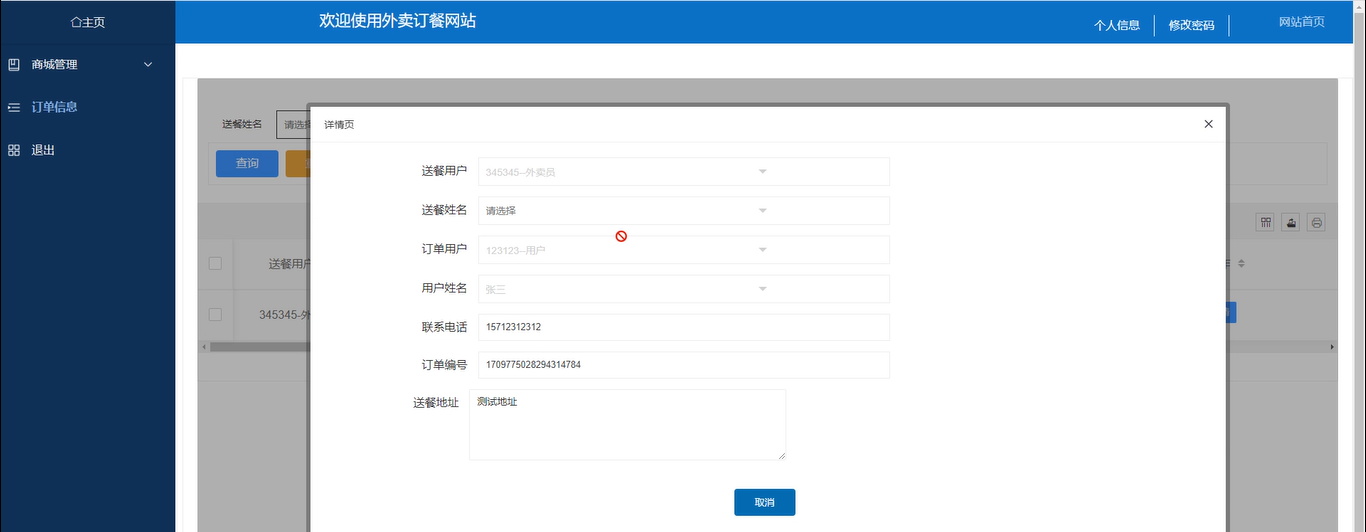

4.5送餐用户-商城管理界面

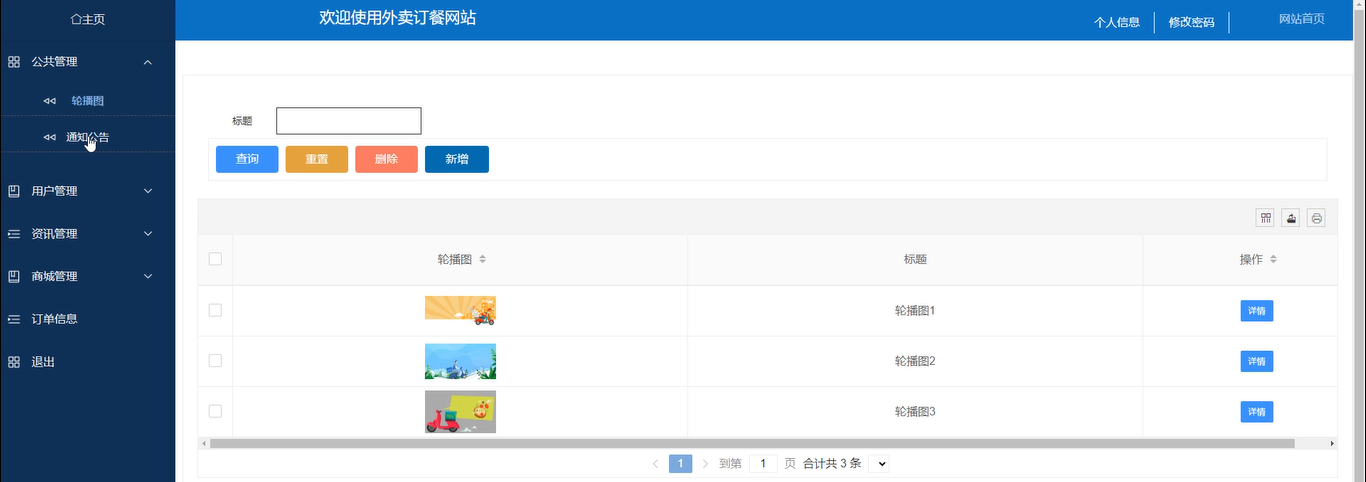

4.6管理员-公共管理界面

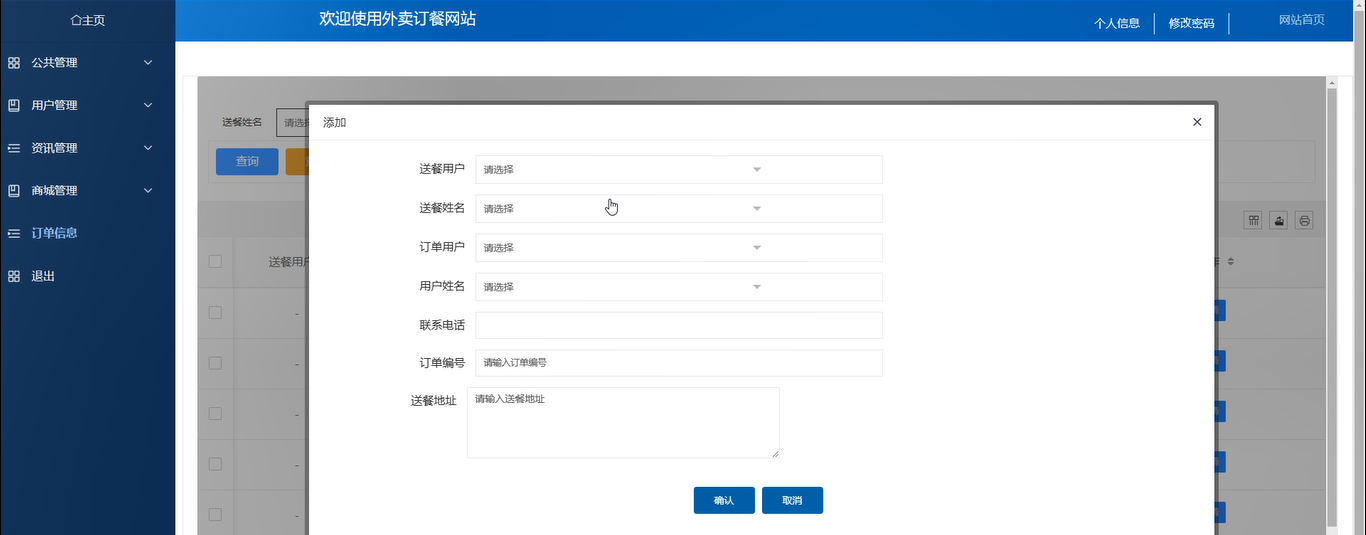

4.7管理员-订单信息界面

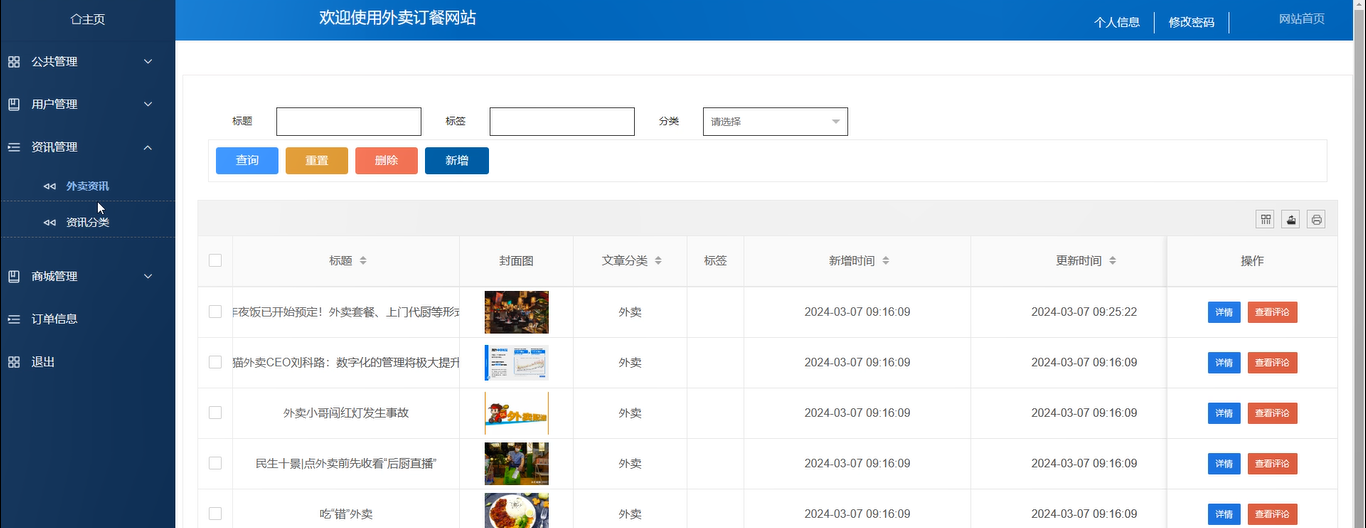

4.8管理员-咨讯管理界面

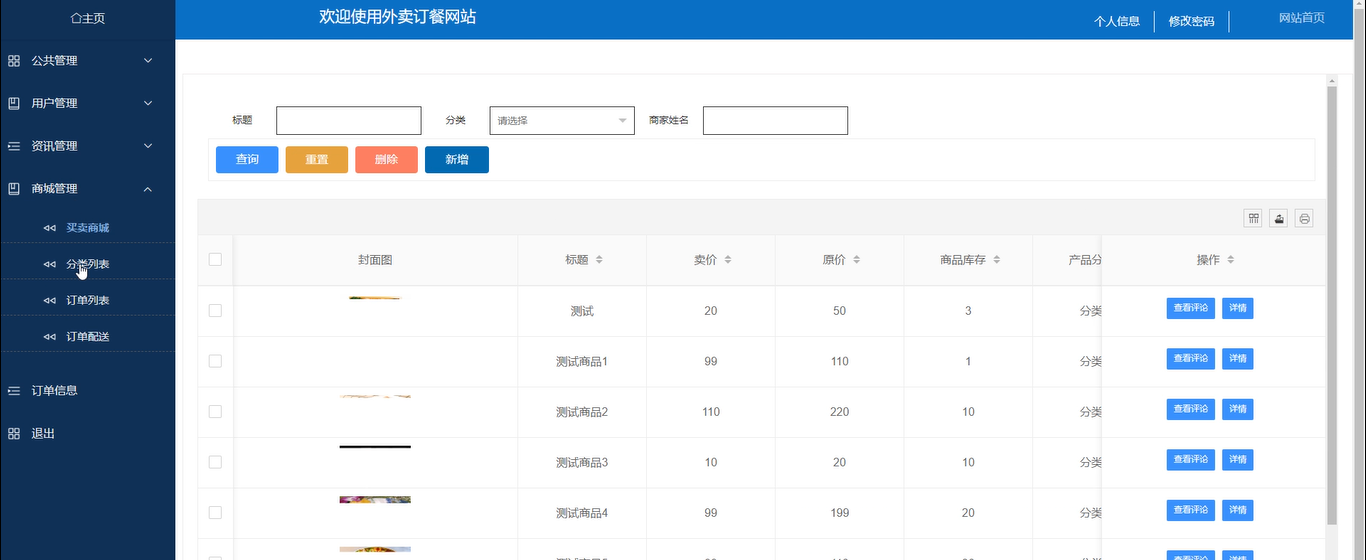

4.9管理员-商城管理界面

第 5 章系统实验与结果分析

5.1测试方法

5.2系统的测试用例

5.3系统测试结果

第 6 章结论

参考文献

致  谢

第 1 章引  言

1.1选题背景

随着社会生活节奏的加快和人们生活水平的提高，外卖订餐服务在现代社会中变得越来越普遍和便捷。随着外卖行业的快速发展，构建一套基于Spring Boot的外卖订餐网站成为满足人们用餐需求的重要途径。外卖订餐网站的建立不仅为用户提供了便利的用餐选择，也促进了餐饮行业的发展和创新，体现了科技与生活的紧密结合。

外卖订餐网站的兴起，不仅改变了人们的用餐方式，也推动了餐饮行业的数字化转型和服务升级。基于Spring Boot开发外卖订餐网站，能够为系统提供稳定可靠的后端支持，实现订餐流程的高效处理和用户信息的安全管理。因此，选题背景中体现了外卖订餐服务的普及和发展，以及构建高效、安全的外卖订餐网站的重要性。

1.2开发现状

关于基于Spring Boot的外卖订餐网站的开发现状，可以参考当前市场上已有的外卖订餐平台，了解它们的技术架构、功能特点以及用户体验。许多外卖订餐平台采用了Spring Boot作为后端框架，以实现快速开发和高效部署的优势。

现今，外卖订餐网站在市场上得到了广泛应用，许多企业和创业团队都在开发和运营类似的平台。这些平台不断优化用户体验、订单处理流程和支付安全性，致力于提供更便捷、高效的外卖订餐服务。借鉴这些现有平台的成功经验和技术实践，可以为基于Spring Boot的外卖订餐网站的设计与开发提供宝贵的参考。

同时，随着技术的不断发展和用户需求的不断变化，外卖订餐网站的开发也在不断演进。新的功能需求、技术趋势和安全标准不断涌现，推动着外卖订餐网站的持续创新与发展。因此，及时关注行业动态和技术进展，不断优化和更新外卖订餐网站的功能和性能，将有助于保持竞争优势和满足用户需求。

1.3研究方法

首先，通过引擎搜索或者查阅相关文献资料，了解了本系统开发的背景以及设计系统的意义所在，收集用户需求信息。其次，在开发工具上，最终确定是基于Mysql数据库，在Java的Springboot技术程序设计的基础上实现，设计出系统大致的功能模块。主要从方便系统用户和系统管理员的角度进行分析，明确该系统应该具有的功能。最终是测试系统，通过用例测试发现存在的问题并找到解决的方案。利用现有的开发平台，结合自己所学的知识，在老师的指导帮助下来完成该设计，确保系统的可用性、实用性。

1.4研究内容

外卖订餐网站的开发及实现，所需要的工作内容：

（1）首先是确定选题，确定好所要做的系统，并对系统的背景及现在面临的一些问题等进行系统的初步确认。

（2）系统确认完成后，结合系统开发的需求进行确认系统开发所使用的技术，外卖订餐网站的开发使用Springboot框架，数据库进行平台的搭建开发，确认好使用的技术进行技术分析，所使用的技术是否可以完成系统的实现。

（3）确定好系统使用的技术，进行在线确认系统所划分的用户角色，并且根据用户角色划分确定所要设计的功能模块，对外卖订餐网站的设计主要划分普通用户角色、送餐用户角色、商家用户角色和管理员，并所使用的功能模块也相应不同，但是系统的数据库实现的内容是交互的，用户可以随时根据自己的需求进行信息查看，对于系统工作人员可以根据自己的分管内容进行在线信息的处理及操作。

（4）系统的功能模块确认完成后进行程序及界面的设计，设计完成后，并且通过测试来判断程序是否完善，对于系统测试，需要不同的用户进行不同的内容编辑及提交，及使用不同的测试方式找出程序中存在的漏洞，并对程序出现的漏洞问题进行在线解决处理，如果测试系统没有任何问题时，可以将系统上传进行正式操作使用。

第 2 章外卖订餐网站的需求分析

需求分析是开发一个系统之前首先要做的，如果一个系统不值得开发或者违反了相关法律法规，那么开发出来的系统将一文不值，所以在开发之前，我们首先要对系统的需求进行分析，分析系统开发是否可行，如果可行的话，再具体分析停车场车辆的管理方面的需求，分析出系统的功能以及对系统的性能进行分析。

2.1系统可行性分析

2.1.1技术方面可行性分析

技术方面的可行性主要是考虑开发外卖订餐网站的时候采用的开发语言、数据库等是否可行，本外卖订餐网站在语言上选择Java，采用的是Springboot框架以及MYSQL数据库，这些技术目前都很成熟，而且Java语言不仅仅支持面向过程，而且还支持面向对象，所以在使用的时候会更加的灵活，在技术选择上完全没有问题。

2.1.2经济方面可行性分析

经济方面的可行性主要考虑的是成本以及效益，从成本方面看，开发过程中使用的Java、Springboot、MYSQL、Photoshop等都可以通过网上搜索下载，没有任何费用，开发的成本几乎不存在；从效益方面看，外卖订餐网站的完成能够给停车场管理方面提供支持，降低企业的成本，提高管理的效率，因此在经济上也是没有问题的。

2.1.3社会方面可行性分析

本系统是自行开发的系统，以方便高效在停车场使用，是具有实际意义的系统，开发的环境软件和用到的数据库也都是开源代码，不存在侵权等问题，所以在社会方面也是可行的。

2.1.4操作方面可行性分析

操作方面主要考虑的是用户在使用以及管理人员在管理的时候，是否简单可行，没有任何计算机基础的用户能否使用，开发的外卖订餐网站在设计的时候秉承简单易学的理念，在用户进入系统后都会有固定的导航按钮，只要认字就可以操作完成，而且管理员在管理方面也只需简单的增删改查即可完成，因此在操作上也是可行的。

总的来看，开发的外卖订餐网站在可行性方面是没有问题的，值得开发。

2.2角色功能分析

外卖订餐网站的开发主要是提高管理效率，所以在系统的功能方面我们首先要从系统管理者的角度进行确保能够满足每个用户的需求，因此在功能上主要规划了管理员功能模块、普通用户、送餐用户和商家用户功能两部分。

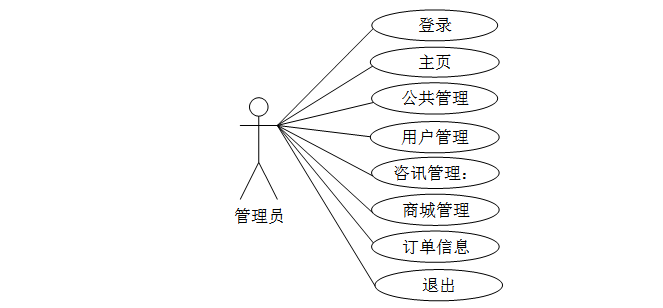

管理员用例图如下：

图2.1  管理员角色用例图

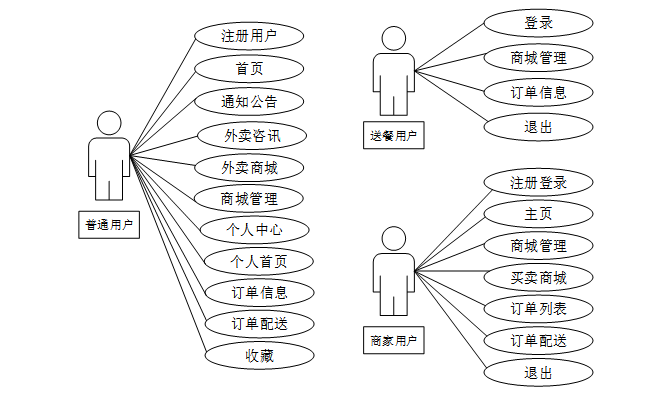

用户用例图如下：

图2.2  用户角色用例图

2.3系统性需求分析

评判一个系统好坏的一项重要指标就是性能，下面是对此系统的一些性能进行阐述。

1.系统的安全性和稳定性：外卖订餐网站在管理权限上有着严格的控制，即想登录此平台进行操作，则必须要有操作权限，没有权限的用户是不可能登录平台查看任何的信息和数据，从而确保了系统的安全性。

2.数据的完整性和准确性：第一个是各项记录信息的完整性，信息记录的内容可以为空；第二个是各项信息数据之间相互联系的准确性；第三个是数据在不同记录信息的一致性

3．用户操作系统简单方便

在系统开发中按照“简单易用”的原则，能够使用户对系统的使用一目了然，既能保证用户使用，同时又能保证维护人员方便维护。

2.4系统流程分析

2.4.1增加数据流程

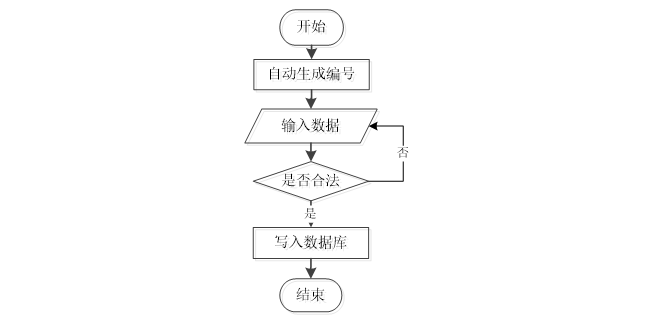

系统中的所有用户（管理员、普通用户和主管用户）都可以实现增加数据功能，所谓的增加、修改、删除数据，图2.5显示的就是在增加数据时的流程。

图2.5增加数据流程图

2.4.2修改数据流程

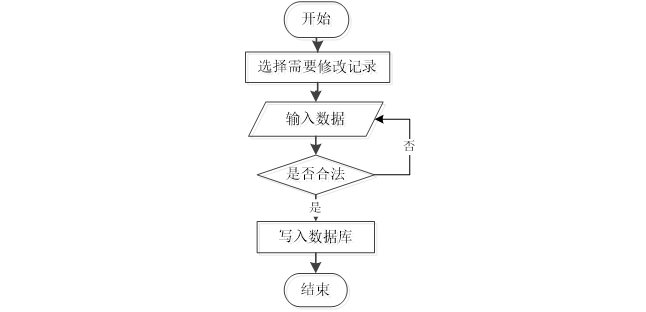

人无完人，每个人都有出错的时候，在录入系统信息的时候如果信息有错，可以对系统中的数据进行编辑。图2.6显示的就是修改数据的流程。

图2.6修改数据流程图

2.4.3删除数据流程

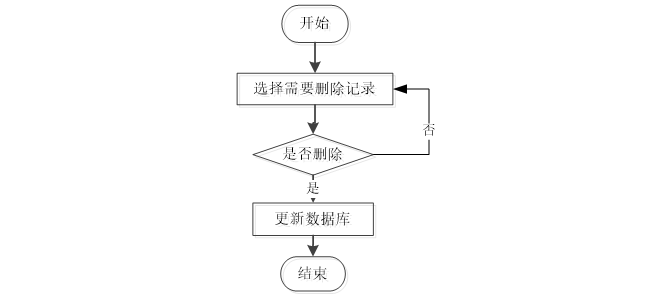

在系统中经常会出现一些过期的数据，那就可以直接删除这些数据，图2.7就是删除数据时的流程图。

图2.7删除数据流程图

第 3 章外卖订餐网站总体设计

分析完系统的可行性以及功能，接下来就是对系统具体的设计，通过可行性分析我们得出系统是值得开发的，通过功能分析我们可以得出系统具体实现了哪些功能，然后根据功能需求完成系统的功能设计，本章从功能模块以及系统的数据库两个方面进行介绍。

3.1系统功能模块设计

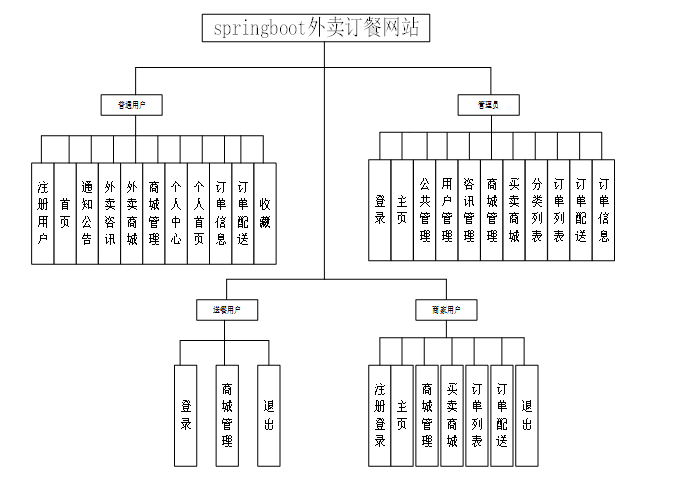

通过上一章节的功能需求分析，可以得出本外卖订餐网站的功能结构图，图3.1就是外卖订餐网站的功能模块图。

图3.1 外卖订餐网站功能模块图

3.2数据库设计

数据库的设计是一个系统的基础，不管什么系统，界面设计的再美观，如果没有一个强大的数据库进行支撑，那也没有办法运行，在设计数据库的时候我们首先对数据库进行分析，然后进行概念模型设计，最后建立数据库表，具体展示如下。

3.2.1数据库概念结构设计

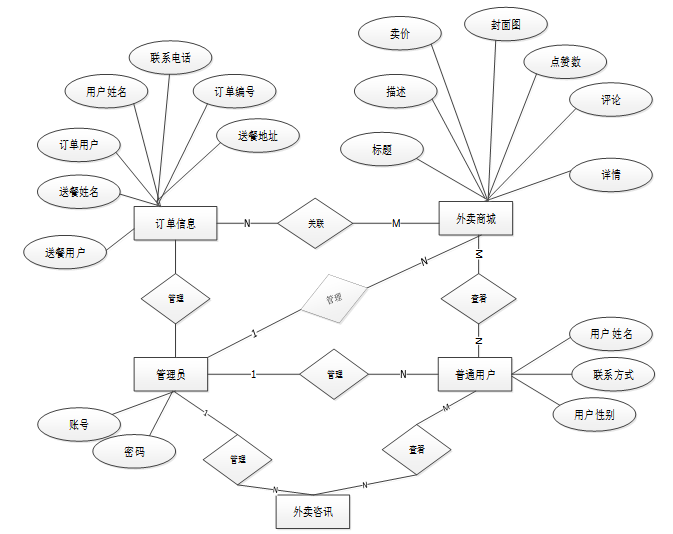

下面是整个外卖订餐网站中主要的数据库表总E-R实体关系图。

图3.2 外卖订餐网站总E-R关系图

3.2.2数据库表设计

在数据库表中我们会看到系统的表名、主键、外键等信息，我们通过数据库表的主键、外键把每个表关联起来，然后在界面中展示，本外卖订餐网站的主要的数据库表如下：

表access_token (登陆访问时长)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	token_id	int	10	0	N	Y		临时访问牌ID
2	token	varchar	64	0	Y	N		临时访问牌
3	info	text	65535	0	Y	N
4	maxage	int	10	0	N	N	2	最大寿命：默认2小时
5	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
7	user_id	int	10	0	N	N	0	用户编号:

表address (收货地址：)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	address_id	int	10	0	N	Y		收货地址：
2	name	varchar	32	0	Y	N		姓名：
3	phone	varchar	13	0	Y	N		手机：
4	postcode	varchar	8	0	Y	N		邮编：
5	address	varchar	255	0	N	N		地址：
6	user_id	mediumint	8	0	N	N		用户ID：[0,8388607]用户获取其他与用户相关的数据
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
9	default	bit	1	0	N	N	0	默认判断

表article (文章：用于内容管理系统的文章)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	article_id	mediumint	8	0	N	Y		文章id：[0,8388607]
2	title	varchar	125	0	N	Y		标题：[0,125]用于文章和html的title标签中
3	type	varchar	64	0	N	N	0	文章分类：[0,1000]用来搜索指定类型的文章
4	hits	int	10	0	N	N	0	点击数：[0,1000000000]访问这篇文章的人次
5	praise_len	int	10	0	N	N	0	点赞数
6	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
7	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
8	source	varchar	255	0	Y	N		来源：[0,255]文章的出处
9	url	varchar	255	0	Y	N		来源地址：[0,255]用于跳转到发布该文章的网站
10	tag	varchar	255	0	Y	N		标签：[0,255]用于标注文章所属相关内容，多个标签用空格隔开
11	content	longtext	2147483647	0	Y	N		正文：文章的主体内容
12	img	varchar	255	0	Y	N		封面图
13	description	text	65535	0	Y	N		文章描述

表article_type (文章分类)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	type_id	smallint	5	0	N	Y		分类ID：[0,10000]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]决定分类显示的先后顺序
3	name	varchar	16	0	N	N		分类名称：[2,16]
4	father_id	smallint	5	0	N	N	0	上级分类ID：[0,32767]
5	description	varchar	255	0	Y	N		描述：[0,255]描述该分类的作用
6	icon	text	65535	0	Y	N		分类图标：
7	url	varchar	255	0	Y	N		外链地址：[0,255]如果该分类是跳转到其他网站的情况下，就在该URL上设置
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表auth (用户权限管理)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	auth_id	int	10	0	N	Y		授权ID：
2	user_group	varchar	64	0	Y	N		用户组：
3	mod_name	varchar	64	0	Y	N		模块名：
4	table_name	varchar	64	0	Y	N		表名：
5	page_title	varchar	255	0	Y	N		页面标题：
6	path	varchar	255	0	Y	N		路由路径：
7	position	varchar	32	0	Y	N		位置：
8	mode	varchar	32	0	N	N	_blank	跳转方式：
9	add	tinyint	3	0	N	N	1	是否可增加：
10	del	tinyint	3	0	N	N	1	是否可删除：
11	set	tinyint	3	0	N	N	1	是否可修改：
12	get	tinyint	3	0	N	N	1	是否可查看：
13	field_add	text	65535	0	Y	N		添加字段：
14	field_set	text	65535	0	Y	N		修改字段：
15	field_get	text	65535	0	Y	N		查询字段：
16	table_nav_name	varchar	500	0	Y	N		跨表导航名称：
17	table_nav	varchar	500	0	Y	N		跨表导航：
18	option	text	65535	0	Y	N		配置：
19	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
20	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表cart (购物车)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	cart_id	int	10	0	N	Y		购物车ID：
2	title	varchar	64	0	Y	N		标题：
3	img	varchar	255	0	N	N	0	图片：
4	user_id	int	10	0	N	N	0	用户ID：
5	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
7	state	int	10	0	N	N	0	状态：使用中，已失效
8	price	double	9	2	N	N	0.00	单价：
9	price_ago	double	9	2	N	N	0.00	原价：
10	price_count	double	11	2	N	N	0.00	总价：
11	num	int	10	0	N	N	1	数量：
12	goods_id	mediumint	8	0	N	N		商品id：[0,8388607]
13	type	varchar	64	0	N	N	未分类	商品分类：
14	description	varchar	255	0	Y	N		描述：[0,255]用于产品规格描述

表collect (收藏)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	collect_id	int	10	0	N	Y		收藏ID：
2	user_id	int	10	0	N	N	0	收藏人ID：
3	source_table	varchar	255	0	Y	N		来源表：
4	source_field	varchar	255	0	Y	N		来源字段：
5	source_id	int	10	0	N	N	0	来源ID：
6	title	varchar	255	0	Y	N		标题：
7	img	varchar	255	0	Y	N		封面：
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表comment (评论)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	comment_id	int	10	0	N	Y		评论ID：
2	user_id	int	10	0	N	N	0	评论人ID：
3	reply_to_id	int	10	0	N	N	0	回复评论ID：空为0
4	content	longtext	2147483647	0	Y	N		内容：
5	nickname	varchar	255	0	Y	N		昵称：
6	avatar	varchar	255	0	Y	N		头像地址：[0,255]
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
9	source_table	varchar	255	0	Y	N		来源表：
10	source_field	varchar	255	0	Y	N		来源字段：
11	source_id	int	10	0	N	N	0	来源ID：

表delivery_mall (外卖商城)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	delivery_mall_id	int	10	0	N	Y		外卖商城ID
2	merchant_users	int	10	0	Y	N	0	商家用户
3	merchant_name	varchar	64	0	Y	N		商家姓名
4	hits	int	10	0	N	N	0	点击数
5	praise_len	int	10	0	N	N	0	点赞数
6	cart_title	varchar	125	0	Y	N		标题：[0,125]用于产品html的标签中
7	cart_img	text	65535	0	Y	N		封面图：用于显示于产品列表页
8	cart_description	varchar	255	0	Y	N		描述：[0,255]用于产品规格描述
9	cart_price_ago	double	8	2	N	N	0.00	原价：[1]
10	cart_price	double	8	2	N	N	0.00	卖价：[1]
11	cart_inventory	int	10	0	N	N	0	商品库存
12	cart_type	varchar	64	0	N	N	未分类	商品分类：
13	cart_content	longtext	2147483647	0	Y	N		正文：产品的主体内容
14	cart_img_1	text	65535	0	Y	N		主图1：
15	cart_img_2	text	65535	0	Y	N		主图2：
16	cart_img_3	text	65535	0	Y	N		主图3：
17	cart_img_4	text	65535	0	Y	N		主图4：
18	cart_img_5	text	65535	0	Y	N		主图5：
19	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
20	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表delivery_users (送餐用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	delivery_users_id	int	10	0	N	Y		送餐用户ID
2	delivery_name	varchar	64	0	Y	N		送餐姓名
3	delivery_gender	varchar	64	0	Y	N		送餐性别
4	contact_phone_number	varchar	64	0	Y	N		联系电话
5	examine_state	varchar	16	0	N	N	已通过	审核状态
6	user_id	int	10	0	N	N	0	用户ID
7	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表goods (商品信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	goods_id	mediumint	8	0	N	Y		产品id：[0,8388607]
2	title	varchar	125	0	Y	N		标题：[0,125]用于产品和html的<title>标签中
3	img	text	65535	0	Y	N		封面图：用于显示于产品列表页
4	description	varchar	255	0	Y	N		描述：[0,255]用于产品规格描述
5	price_ago	double	8	2	N	N	0.00	原价：[1]
6	price	double	8	2	N	N	0.00	卖价：[1]
7	sales	int	10	0	N	N	0	销量：[0,1000000000]
8	inventory	int	10	0	N	N	0	商品库存
9	type	varchar	64	0	N	N		商品分类：
10	hits	int	10	0	N	N	0	点击量：[0,1000000000]访问这篇产品的人次
11	content	longtext	2147483647	0	Y	N		正文：产品的主体内容
12	img_1	text	65535	0	Y	N		主图1：
13	img_2	text	65535	0	Y	N		主图2：
14	img_3	text	65535	0	Y	N		主图3：
15	img_4	text	65535	0	Y	N		主图4：
16	img_5	text	65535	0	Y	N		主图5：
17	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
18	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
19	customize_field	text	65535	0	Y	N		自定义字段
20	source_table	varchar	255	0	Y	N		来源表：
21	source_field	varchar	255	0	Y	N		来源字段：
22	source_id	int	10	0	N	N	0	来源ID：
23	user_id	int	10	0	Y	N	0	添加人

表goods_type (商品类型)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	type_id	int	10	0	N	Y		商品分类ID：
2	father_id	smallint	5	0	N	N	0	上级分类ID：[0,32767]
3	name	varchar	255	0	Y	N		商品名称：
4	desc	varchar	255	0	Y	N		描述：
5	icon	varchar	255	0	Y	N		图标：
6	source_table	varchar	255	0	Y	N		来源表：
7	source_field	varchar	255	0	Y	N		来源字段：
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表hits (用户点击)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	hits_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：

表logistics_delivery (物流配送)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	logistics_delivery_id	int	10	0	N	Y		物流配送ID
2	order_number	varchar	64	0	Y	N		订单号
3	product_name	varchar	64	0	Y	N		商品名称
4	purchase_quantity	varchar	64	0	Y	N		购买数量
5	total_transaction_amount	double	11	2	Y	N	0.00	交易总额
6	the_date_of_issuance	date	10	0	Y	N		发货日期
7	delivery_number	varchar	30	0	Y	N		配送订单
8	ordinary_users	int	10	0	Y	N	0	普通用户
9	shipping_address	varchar	64	0	Y	N		收货地址
10	delivery_status	varchar	64	0	Y	N		配送状态
11	signing_status	varchar	64	0	Y	N		签收状态
12	recommend	int	10	0	N	N	0	智能推荐
13	contact_name	varchar	255	0	Y	N		联系人名字
14	merchant_id	int	10	0	Y	N		商家id
15	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
16	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表merchant_users (商家用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	merchant_users_id	int	10	0	N	Y		商家用户ID
2	merchant_name	varchar	64	0	Y	N		商家姓名
3	merchant_gender	varchar	64	0	Y	N		商家性别
4	contact_phone_number	varchar	16	0	Y	N		联系电话
5	examine_state	varchar	16	0	N	N	已通过	审核状态
6	user_id	int	10	0	N	N	0	用户ID
7	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表notice (公告)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	notice_id	mediumint	8	0	N	Y		公告id：
2	title	varchar	125	0	N	N		标题：
3	content	longtext	2147483647	0	Y	N		正文：
4	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
5	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表order (订单)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	order_id	int	10	0	N	Y		订单ID：
2	order_number	varchar	64	0	Y	N		订单号：
3	goods_id	mediumint	8	0	N	N		商品id：[0,8388607]
4	title	varchar	32	0	Y	N		商品标题：
5	img	varchar	255	0	Y	N		商品图片：
6	price	double	10	2	N	N	0.00	价格：
7	price_ago	double	10	2	N	N	0.00	原价：
8	num	int	10	0	N	N	1	数量：
9	price_count	double	8	2	N	N	0.00	总价：
10	norms	varchar	255	0	Y	N		规格：
11	type	varchar	64	0	N	N	未分类	商品分类：
12	contact_name	varchar	32	0	Y	N		联系人姓名：
13	contact_email	varchar	125	0	Y	N		联系人邮箱：
14	contact_phone	varchar	11	0	Y	N		联系人手机：
15	contact_address	varchar	255	0	Y	N		收件地址：
16	postal_code	varchar	9	0	Y	N		邮政编码：
17	user_id	int	10	0	N	N	0	买家ID：
18	merchant_id	mediumint	8	0	N	N	0	商家ID：
19	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
20	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
21	description	varchar	255	0	Y	N		描述：[0,255]用于产品规格描述
22	state	varchar	16	0	N	N	待付款	订单状态：待付款，待发货，待签收，已签收，待退款，已退款，已拒绝，已完成
23	remark	text	65535	0	Y	N		订单备注
24	delivery_state	varchar	16	0	Y	N	未配送	发货状态：未配送，已配送
25	vip_discount	double	11	2	Y	N	0.00	折扣

表order_form (订单信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	order_form_id	int	10	0	N	Y		订单信息ID
2	delivery_users	int	10	0	Y	N	0	送餐用户
3	delivery_name	varchar	64	0	Y	N		送餐姓名
4	order_user	int	10	0	Y	N	0	订单用户
5	user_name	varchar	64	0	Y	N		用户姓名
6	contact_phone_number	varchar	64	0	Y	N		联系电话
7	order_number	varchar	64	0	Y	N		订单编号
8	delivery_address	text	65535	0	Y	N		送餐地址
9	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表praise (点赞)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	praise_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	status	bit	1	0	N	N	1	点赞状态:1为点赞，0已取消

表regular_users (普通用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	regular_users_id	int	10	0	N	Y		普通用户ID
2	user_name	varchar	64	0	Y	N		用户姓名
3	user_gender	varchar	64	0	Y	N		用户性别
4	contact_phone_number	varchar	64	0	Y	N		联系电话
5	examine_state	varchar	16	0	N	N	已通过	审核状态
6	user_id	int	10	0	N	N	0	用户ID
7	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表slides (轮播图)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	slides_id	int	10	0	N	Y		轮播图ID：
2	title	varchar	64	0	Y	N		标题：
3	content	varchar	255	0	Y	N		内容：
4	url	varchar	255	0	Y	N		链接：
5	img	varchar	255	0	Y	N		轮播图：
6	hits	int	10	0	N	N	0	点击量：
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表upload (文件上传)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	upload_id	int	10	0	N	Y		上传ID
2	name	varchar	64	0	Y	N		文件名
3	path	varchar	255	0	Y	N		访问路径
4	file	varchar	255	0	Y	N		文件路径
5	display	varchar	255	0	Y	N		显示顺序
6	father_id	int	10	0	Y	N	0	父级ID
7	dir	varchar	255	0	Y	N		文件夹
8	type	varchar	32	0	Y	N		文件类型

表user (用户账户：用于保存用户登录信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	user_id	mediumint	8	0	N	Y		用户ID：[0,8388607]用户获取其他与用户相关的数据
2	state	smallint	5	0	N	N	1	账户状态：[0,10](1可用|2异常|3已冻结|4已注销)
3	user_group	varchar	32	0	Y	N		所在用户组：[0,32767]决定用户身份和权限
4	login_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	上次登录时间：
5	phone	varchar	11	0	Y	N		手机号码：[0,11]用户的手机号码，用于找回密码时或登录时
6	phone_state	smallint	5	0	N	N	0	手机认证：[0,1](0未认证|1审核中|2已认证)
7	username	varchar	16	0	N	N		用户名：[0,16]用户登录时所用的账户名称
8	nickname	varchar	16	0	Y	N		昵称：[0,16]
9	password	varchar	64	0	N	N		密码：[0,32]用户登录所需的密码，由6-16位数字或英文组成
10	email	varchar	64	0	Y	N		邮箱：[0,64]用户的邮箱，用于找回密码时或登录时
11	email_state	smallint	5	0	N	N	0	邮箱认证：[0,1](0未认证|1审核中|2已认证)
12	avatar	varchar	255	0	Y	N		头像地址：[0,255]
13	open_id	varchar	255	0	Y	N		针对获取用户信息字段
14	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
15	vip_level	varchar	255	0	Y	N		会员等级
16	vip_discount	double	11	2	Y	N	0.00	会员折扣

表user_group (用户组：用于用户前端身份和鉴权)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	group_id	mediumint	8	0	N	Y		用户组ID：[0,8388607]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]
3	name	varchar	16	0	N	N		名称：[0,16]
4	description	varchar	255	0	Y	N		描述：[0,255]描述该用户组的特点或权限范围
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	register	smallint	5	0	Y	N	0	注册位置:
9	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

第 4 章关键模块的设计与实现

4.1用户-外卖咨讯模块

外卖咨讯：用户点击可查看外卖咨讯，同时可对咨讯文章进点赞、收藏和评论。展示如下图所示。

图4.1 外卖咨讯界面图

4.2用户-外卖商城模块

外卖商城：用户点击可查看商品列表，可查看看商品详情，包括图片、价格、评论，同时可对商品进行收藏和加购操作。界面图如下。

图4.2 外卖商城界面图

4.3用户-个人中心模块

个人中心：用户点击头像可查看“个人中心”，包括个人首页、订单信息、订单配送和收藏。界面如下图所示。

图4.3 个人中心界面图

4.4商家用户-商城管理模块

商城管理：用户点击可查看买卖商城、订单列表和订单配送。点击“买卖商城新增”，上传封面图和主图，输入标题、描述、原价、卖价、库存，选择分类，选择商家用户、商家姓名，输入正文可添加新的商品信息。同时可查看和管理用户的订单信息，处理订单状态和发货情况。界面如下图所示。

图4.4  商城管理界面图

图4.5 商品添加界面图

4.5送餐用户-商城管理界面

商城管理：用户点击可查看订单信息。界面图如下。

图4.6商城管理界面图

4.6管理员-公共管理界面

公共管理：管理员点击可查看轮播图和通知公告；如需添加新的轮播图，点击右侧“添加”按钮，上传图片，输入标题，点击“确认”按钮进行添加；如需添加新的公告，点击右侧“添加”按!钮，输入标题和正文.点击“确认”按钮进行添加。同时可对轮播图和通知公告进行增删改查。界面如下图所示。

图4.7 公共管理界面图

修改数据代码如下：
@PostMapping("/set")

@Transactional

    public Map<String, Object> set(HttpServletRequest request) throws IOException {

        service.update(service.readQuery(request), service.readConfig(request), service.readBody(request.getReader()));

        return success(1);

    }

图片上传代码如下：

@PostMapping("/upload")

    public Map<String, Object> upload(@RequestParam("file") MultipartFile file) {

        log.info("进入方法");

        if (file.isEmpty()) {

            return error(30000, "没有选择文件");

        }

        try {

            //判断有没路径，没有则创建

            String filePath = System.getProperty("user.dir") + "/src/main/resources/static/";

            File targetDir = new File(filePath);

            if (!targetDir.exists() && !targetDir.isDirectory()) {

                if (targetDir.mkdirs()) {

                    log.info("创建目录成功");

                } else {

                    log.error("创建目录失败");

                }

            }

            String fileName = file.getOriginalFilename();

            File dest = new File(filePath + fileName);

            log.info("文件路径:{}", dest.getPath());

            log.info("文件名:{}", dest.getName());

            file.transferTo(dest);

            JSONObject jsonObject = new JSONObject();

            jsonObject.put("url", "/api/upload/" + fileName);

            return success(jsonObject);

        } catch (IOException e) {

            log.info("上传失败：{}", e.getMessage());

        }

        return error(30000, "上传失败");

    }

4.7管理员-订单信息界面

订单信息：管理员点击可添加订单信息，包括选择送餐用户、送餐姓名、订单用户、用户姓名，输入联系电话、订单编号和送餐地址。界面如下图所示。

图4.8  订单信息界面图

添加代码如下：
 @PostMapping("/add")

    @Transactional

    public Map<String, Object> add(HttpServletRequest request) throws IOException {

        service.insert(service.readBody(request.getReader()));

        return success(1);

    }

public Map<String, Object> addMap(Map<String,Object> map){

    service.insert(map);

     return success(1);

 }

4.8管理员-咨讯管理界面

咨讯管理：咨讯管理：管理员点击可查看外卖咨讯和咨讯分类；如需添加新的咨讯，点击“添加”按钮，上传封面图，输入标题，选择分类，输入标签、描述和正文，点击“确认”按钮进行添加。同时可对咨讯进行增删改查。界面如下图所示。

图4.9咨讯管理界面图

删除数据代码如下：
 @RequestMapping(value = "/del")

    @Transactional

    public Map<String, Object> del(HttpServletRequest request) {

        service.delete(service.readQuery(request), service.readConfig(request));

        return success(1);

    }

    public void delete(Map<String,String> query,Map<String,String> config){

        QueryWrapper wrapper = new QueryWrapper<E>();

        toWhereWrapper(query, "0".equals(config.get(FindConfig.GROUP_BY)),wrapper);

        baseMapper.delete(wrapper);

        log.info("[{}] - 删除操作：{}",wrapper.getSqlSelect());

    }

4.9管理员-商城管理界面

商城管理：用户点击可查看买卖商城、分类列表、订单列表和订单配送。界面图如下。

图4.10  商城管理界面图

第 5 章系统实验与结果分析

到此，系统的开发基本完成，接下来我们对系统的实验与结果进行分析，确保系统能够正常运行，进而投入使用，对系统的实验与结果分析的检测方法就是对系统的测试，测试是系统完成的最后一步，没有测试过的系统是不能进行投入使用的，否则一旦发生bug就会造成损失，下面我们从测试的方法以及测试的用例两部分进行分析，最后给出系统的测试结果。

5.1测试方法

系统的测试方面有两种，一种是黑盒测试，另一种则为白盒测试，黑盒测试通俗来说就是功能方面的测试，我们也称之为需求测试，在黑盒测试的过程中，我们是不知道其开发原理的，只是作为一名使用者对系统进行测试，我们主要是凭借之前的测试经验，取一些临界值，然后通过测试用例来对其进行测试，这种测试方法是最快的查找问题方法，其次我们可以找一些具有代表性的数据，对系统进行用例测试，在黑盒测试的过程中常用的测试工具是winrunner和AutoRunner；白盒测试我们称之为结果测试，也就是逻辑驱动测试，在白盒测试的过程中，我们主要是根据系统开发的原理进行测试的，主要是以开发者的身份去测试这个代码是不是完成了其具体的功能，实现的具体路径对不对，当然这种测试方法是费时费力的，因为每个功能，他的运行路径不止一条，通过对程序当中运行的路径进行测试，检测开发的代码是不是存在bug，有没有实现预期，在白盒测试的过程中常用的测试工具为Jcontract、C++ Test以及CodeWizard等。

5.2系统的测试用例

登录模块的功能测试：

表5.1 登录模块功能测试表

测试名称	测试功能	操作过程	预期结果	测试结果
登录模块测试	登录成功的情况	使用者可以通过浏览器进入到外卖订餐网站登录界面，输入用户名：admin和密码admin后，选择管理员这一身份，点击“登录”按钮。	成功登录到管理员管理的界面	正确
登录模块测试	登录失败的情况	使用者可以通过浏览器进入到外卖订餐网站登录界面，输入用户名：admin和密码111后，选择管理员这一身份，点击“登录”按钮。	系统提示“用户名和密码不匹配”	正确

订单信息添加功能测试：

表5.2 订单信息添加功能测试表

测试名称	测试功能	操作过程	预期结果	测试结果
订单信息添加模块测试	订单信息添加成功的情况	在“订单信息”菜单中会显示出所有的订单信息，点击“添加”，输入订单信息相关信息后，点击“提交”按钮。	提示添加成功	正确
订单信息添加模块测试	订单信息添加失败的情况	在“订单信息”菜单中会显示出所有的订单信息信息，点击“添加”，不输入订单编号，其他信息正常填写后，点击“提交”按钮。	提示“添加失败，名称不能为空”	正确

查询外卖咨讯功能模块测试：

表5.3 查询外卖咨讯功能测试表

测试名称	测试功能	操作过程	预期结果	测试结果
查询外卖咨讯功能测试	查询外卖咨讯成功的情况	用户在菜单栏中点击“外卖咨讯”，然后查看所有的外卖咨讯信息	查询成功	正确

通知公告查询功能模块测试：

表5.4 通知公告查询功能测试表

测试名称	测试功能	操作过程	预期结果	测试结果
通知公告查询功能测试	通知公告查询成功的情况	用户在“通知公告”菜单可以进行通知公告查询	查询成功完成	正确

5.3系统测试结果

在本章节对外卖订餐网站进行了黑白盒测试，并对系统中的部分功能进行了用例分析，能够发现系统还是比较稳定的，系统的所有功能基本可以实现，通过测试可以看出在系统的运行过程中，其功能完整，对于输入的错误信息，能够把错误信息提示出来，方便用户操作的时候发现自己输入的信息哪里有错误，进而进行改正，而且系统界面都设有导航栏，操作非常便捷，不需要对使用者进行任何培训。

第 6 章结论

经过了几个月的努力，本外卖订餐网站终于完成了，虽然在校期间也开发过一些小型的系统，但是都是在老师的讲解以及辅助下完成的，没有经历过开发之前的需求分析、系统分析，都是直接从系统设计开始的，因此本次开发的外卖订餐网站对我意义重大。

在开发系统最初，首先对各个本系统方面的需求进行调研，了解对于用户来说，开发的系统需要实现哪些功能才能满足他们的需求，对需求进行分析；其次选择自己比较熟悉的Java语言，MYSQL数据库，使用Springboot框架来设计开发，通过知网库、学校图书馆等地方查阅、学习这些技术，掌握编程的思想和方法，然后就是对系统进行分析，从系统开发的可行性、系统实现的功能、系统应该具备的性能以及系统的操作流程方面，对系统进行全方位的分析，确定系统的最终功能，从而对系统的功能和数据库进行设计，最后就是系统的实现以及对实现的功能的测试，确保系统能够稳定的运行。

在开发的过程中暴露出了自己的很多问题，比如前期的准备还是不够充分，不能完全掌握其操作流程；在开发过程中对Java的编程掌握的还不够熟练以及对系统的环境配置上还存在很多问题，经常会导致项目在运行的时候出现错误。学无止境，通过一边查阅资料一边向导师请教，慢慢的解决了这些问题，在以后的学习、工作者我会更加严谨，通过本项目的开发，我将会受益终生！

参考文献

[1]高俊杰,孙鹏霞,刘义汉,等.基于SSM的网上订餐管理系统[J].软件,2024,45(01):168-173.

[2]范诗帆,程文志.基于Web的医院食堂订餐系统设计与实现[J].无线互联科技,2023,20(16):78-80.

[3]周志杰. 多元共治视角下的网络订餐食品安全监管问题研究[D].山东大学,2024.DOI:10.27272/d.cnki.gshdu.2023.001968.

[4]. [J]. Food and Beverage Close - Up,2023.

[5]罗丽阳. 公共治理视角下网络订餐食品安全监管研究[D].江西财经大学,2024.DOI:10.27175/d.cnki.gjxcu.2023.000272.

[6]. [J]. Online Product News,2023,42(3).

[7]孙杰,张涛鹏,杨洁,等.基于Android的高校食堂订餐系统“掌上校园帮”设计与开发[J].计算机时代,2023(01):78-81.DOI:10.16644/j.cnki.cn33-1094/tp.2023.01.019.

[8]. [J]. Telecomworldwire,2022.

[9]王海燕.论网上订餐平台企业财务战略存在的问题及对策[J].商业观察,2022(15):45-48.

[10]韦婉辰,卢华.基于微信小程序的校园订餐管理系统的设计与实现[J].信息记录材料,2022,23(05):119-122.DOI:10.16009/j.cnki.cn13-1295/tq.2022.05.029.

[11]张巧岭.“求捎带”校园订餐系统前端设计[J].现代信息科技,2022,6(03):14-17.DOI:10.19850/j.cnki.2096-4706.2022.03.004.

[12]张巧岭.校园订餐系统设计[J].电子世界,2021(20):162-163.DOI:10.19353/j.cnki.dzsj.2021.20.065.

[13]高天搏,刘伟.基于微信小程序的食堂订餐系统[J].科学技术创新,2021(29):74-76.

[14]韩立峰,亓雪冬.基于微服务的高校网上订餐系统设计[J].微型电脑应用,2021,37(09):155-157+165.

[15]覃志宏. 移动订餐APP系统的设计与实现[D].广西大学,2021.DOI:10.27034/d.cnki.ggxiu.2021.000013.

[16]余丽娜.微信小程序订餐系统设计与实现[J].信息通信,2020(02):131-132.

[17]王艳辉.基于微信小程序订餐系统的设计与研究[J].信息与电脑(理论版),2019,31(21):97-98.

[18]石磊,郑锡敏,许文超.浅析统一订餐配送在大型企业中的应用[J].石化技术,2019,26(07):39+95.
