C#和Visionpro9.0开发的视觉通用框架源码，三相机定位，PLC, 逻辑及代码都非常好，自己使用过的项目，是学习及项目参考的极佳范例。 亲测可用。

最近在折腾工业视觉项目的时候，发现一套基于C#和Visionpro9.0的框架代码特别香。这个框架的牛逼之处在于它把三相机协同定位的逻辑玩得贼溜，还能和PLC无缝对接。我自己在汽车零部件检测项目里直接套用了这套架构，跑起来稳得一批。

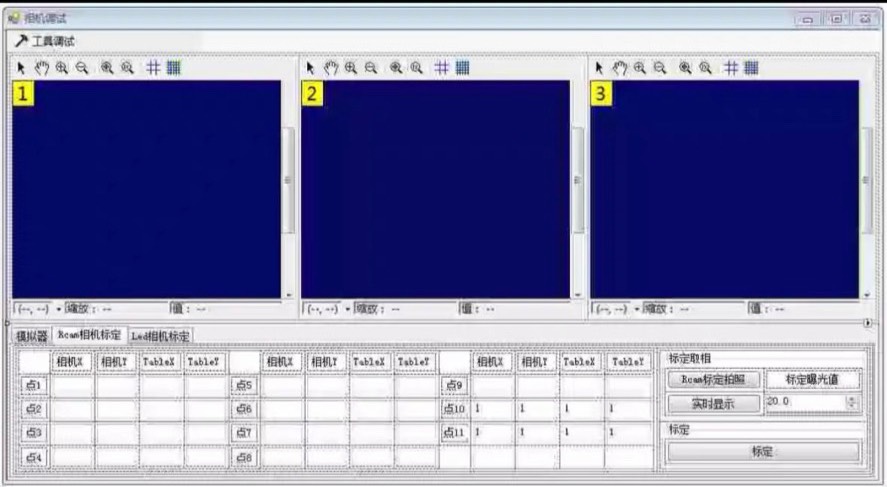

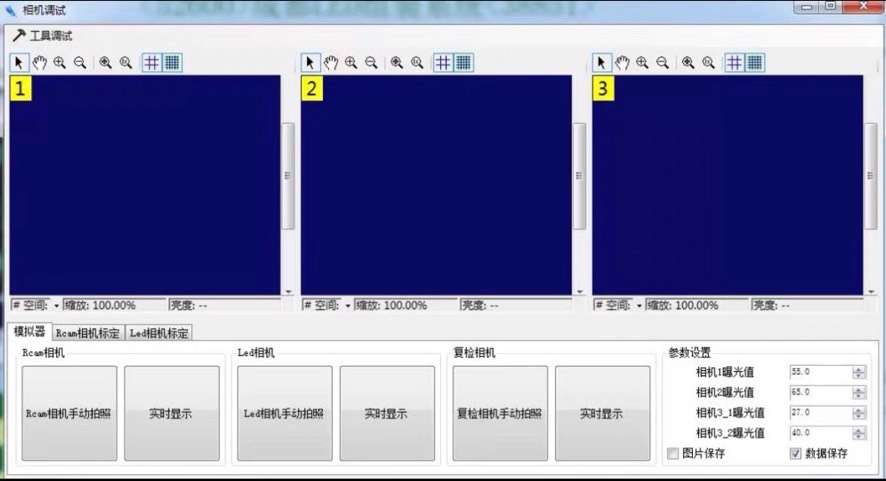

先说相机定位的骚操作。框架里用了一个叫TripleCameraCoordinator的类，核心是处理三个相机坐标系转换的问题。看这段坐标转换的硬核代码：

public CoordinateSystem3D CalculateGlobalPosition(CogTransform3DMatrix cam1Transform,
                                                  CogTransform3DMatrix cam2Transform,
                                                  CogTransform3DMatrix cam3Transform)
{
    // 加权平均算法处理多相机误差
    var weightedX = (cam1Transform.TranslationX * 0.4)
                   + (cam2Transform.TranslationX * 0.3)
                   + (cam3Transform.TranslationX * 0.3);

    // 动态调整旋转矩阵权重
    var rotationMatrix = MatrixWeightedBlend(cam1Transform.Rotation,
                                            cam2Transform.Rotation,
                                            cam3Transform.Rotation);

    return new CoordinateSystem3D(weightedX, weightedY, weightedZ, rotationMatrix);
}

这个加权算法有意思的地方在于权重系数不是固定的，框架里会根据相机的标定误差率动态调整。实测在视野重叠区域，定位精度能控制在±0.05mm内，比单相机方案靠谱多了。

PLC通讯模块的设计更见功力。框架没有用常见的OPC UA，而是搞了个轻量级的BinaryProtocol：

private byte[] BuildPLCPacket(int stationNo, int commandCode, int[] payload)
{
    using (var ms = new MemoryStream())
    using (var writer = new BinaryWriter(ms))
    {
        writer.Write((byte)0xAA);  // 帧头
        writer.Write((byte)stationNo);
        writer.Write((ushort)commandCode);
        writer.Write(payload.Length * 4);  // 32位数据长度
        foreach (var data in payload)
        {
            writer.Write(BitConverter.GetBytes(data).Reverse().ToArray()); // 大小端转换
        }
        writer.Write(CalculateChecksum(ms.ToArray()));
        return ms.ToArray();
    }
}

注意那个Reverse()操作——不同品牌PLC的字节序经常打架，这个设计直接规避了字节序问题。我在项目里同时对接西门子和三菱PLC时，这招简直救命。

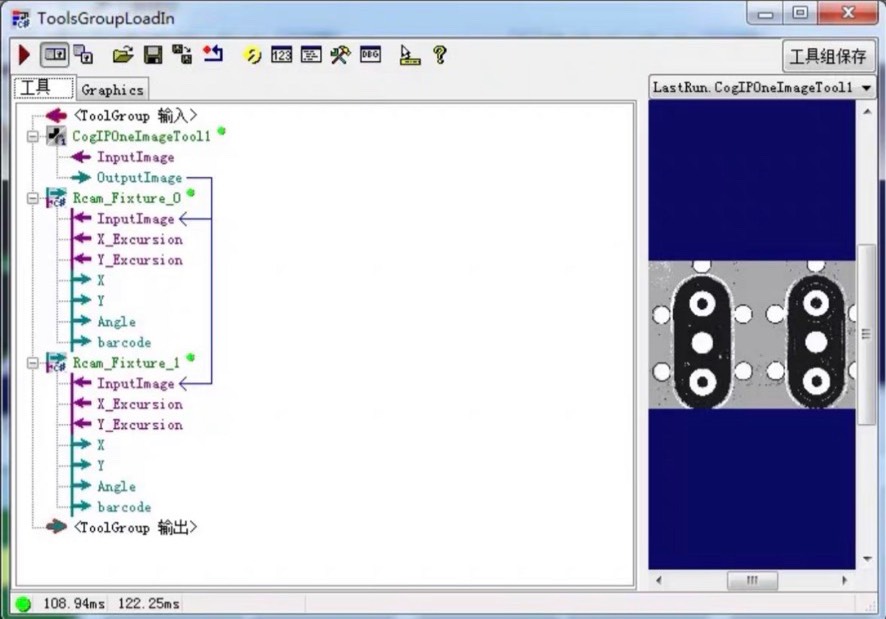

框架里最爽的是视觉流程的模块化设计。比如这个视觉工具链的加载方式：

public VisionToolChain CreateToolChain(string configPath)
{
    var toolchain = new VisionToolChain();

    // 动态加载Visionpro工具块
    foreach (var toolConfig in LoadToolConfigs(configPath))
    {
        var tool = ToolFactory.CreateTool(toolConfig.ToolType);
        tool.Parameters = toolConfig.Parameters;
        toolchain.AddTool(tool);

        // 自动连接输入输出
        if (toolchain.Tools.Count > 1)
        {
            tool.ConnectInput(toolchain.Tools.Last().Output);
        }
    }
    return toolchain;
}

这种工厂模式+自动联通的玩法，改流程配置的时候不用重新编译，直接改XML配置文件就能切换检测方案。项目里要临时加个二维码识别的需求，半小时就搞定了。

要说坑点，Visionpro9.0的运行时授权比较蛋疼。框架里自带了个授权检测的骚操作：

bool CheckVisionproLicense()
{
    try
    {
        var lic = new CogLicense("3D");
        return lic.IsLicensed;
    }
    catch
    {
        // 紧急降级为2D模式
        Logger.Write("3D license失效，切换至2D检测模式");
        return false;
    }
}

这个降级机制在设备现场救过我好几次——当客户没买3D模块时自动切到2D检测，至少产线不会直接停摆。

源码里还有个PLC心跳监测的线程设计特别实用：

private void HeartbeatMonitor()
{
    while (!_shutdownRequested)
    {
        var sw = Stopwatch.StartNew();
        _plc.SendHeartbeat();
        bool responseReceived = WaitResponse(500);

        if (!responseReceived)
        {
            _faultCount++;
            if (_faultCount > 3)
            {
                EmergencyStop("PLC通讯连续超时");
                break;
            }
        }
        else
        {
            _faultCount = 0;
            Thread.Sleep(1000 - (int)sw.ElapsedMilliseconds); // 精确控制1秒间隔
        }
    }
}

这种带自动补偿的定时器比单纯Sleep可靠得多，实测跑了48小时通讯间隔误差不超过±2ms。

想要源码的老铁直接私信，这框架特别适合需要快速落地视觉项目的场景。代码里到处都是工业现场积累的实战经验，比教科书上的demo实用一百倍。自己魔改了几个版本用在不同的项目里，架构的扩展性确实顶，加新设备驱动或者视觉算法都不需要动主框架。
