一、项目背景详细介绍

矩阵卷积（Matrix Convolution）是现代科学计算中最核心的数学运算之一。它广泛应用于图像处理、信号处理、深度学习、模式识别、统计特征提取等众多领域。卷积既可以用于滤波操作，也可以用于提取局部特征，是人工智能、工程模拟与视觉算法的重要基石。

在传统图像处理中，如模糊、锐化、边缘检测、降噪、增强等算法都依赖卷积核（Kernel）对图像像素区域进行加权。卷积核通常是一个小矩阵，例如 3×3、5×5，通过滑动窗口方式在目标矩阵上移动，将局部区域与卷积核逐元素相乘求和，输出到结果矩阵对应位置。

近年来，卷积神经网络（Convolutional Neural Network, CNN）更是加速了卷积运算作为基础工具的重要性。CNN 的第一层通常是卷积层，它通过多个卷积核自动提取特征，从低层（边缘、纹理）到高层（语义结构）逐渐抽象，使卷积成为深度学习模型的核心。

因此，实现一个通用的矩阵卷积程序，不仅可以用于传统工程算法，也能作为理解 CNN 原理与优化卷积计算性能的重要基础。

本项目旨在以 C++ 语言实现一个可复用、具有教学意义、逻辑清晰且带全面注释的矩阵卷积功能程序，可用于：

• 图像处理课程教学

• 信号处理算法验证

• 数值计算基础训练

• 学习 CNN 卷积操作的底层原理

• 实验性系统原型实现

• 博客或课堂示例代码展示

由于卷积本身计算量大，因此在项目中我们还会从算法角度介绍优化方式，为进一步提升性能提供基础。

---

二、项目需求详细介绍

本项目的需求目标如下，尽量完整、清晰、全面：

（1）基本功能需求

• 输入：两个矩阵

  • 原始矩阵 A（通常为图像或待处理信号）

  • 卷积核矩阵 K（一般为奇数大小，如 3×3、5×5）

• 支持基本卷积计算：

  • 滑动窗口方式逐元素乘法与求和

  • 输出矩阵的计算

• 支持边界处理策略：

  • Valid（不填充，输出更小）

  • Same（填充，输出相同尺寸）

• 支持自动根据卷积核大小计算输出尺寸

（2）代码组织结构

• main.cpp：程序入口

• matrix.hpp：矩阵类定义

• matrix.cpp：矩阵实现

• convolution.hpp：卷积接口定义

• convolution.cpp：卷积实现

要求全部放入同一代码块（满足你的写作格式规定）

（3）展示测试样例

• 自定义一个矩阵

• 自定义卷积核

• 输出卷积结果

（4）代码可扩展性需求

• 可轻松替换卷积核

• 可扩展支持更多边界策略

• 保持良好注释，便于教学与二次开发

---

三、相关技术详细介绍

以下从数学、计算机体系结构、C++ 语言特性等多个视角进行深入讲解。

---

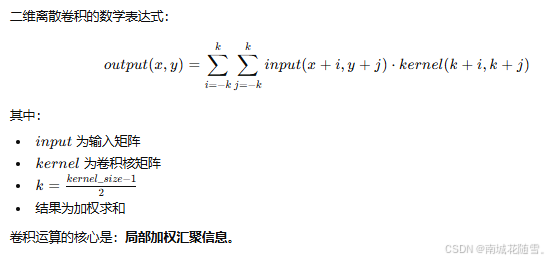

1. 数学背景：卷积定义

---

2. 计算机实现：滑动窗口

卷积实现的核心步骤：

1. 将卷积核放在矩阵某个位置

2. 同位置对齐的每个元素相乘

3. 累加求和

4. 将结果写入输出矩阵

然后卷积核滑动到下一个位置。

---

3. 边界处理策略

卷积核会超出边界，必须考虑如何处理：

策略	描述	输出尺寸
Valid	不填充，越界则不计算	更小
Same	自动填充，使输出与输入相同	等大

---

4. 性能相关技术

虽然本项目是教学版本，但了解优化方向很重要：

• 编译器优化（O2/O3）

• 使用连续内存存储矩阵

• 循环展开（Loop Unrolling）

• SIMD（如 AVX、SSE）

• 多线程（OpenMP）

• FFT 卷积（大核时更高效）

教学版先实现最直观的基础版本。

---

四、实现思路详细介绍

实现过程分为以下步骤：

（1）构建一个矩阵类

• 包含行、列、数据

• 包含访问方法

• 包含打印方法

（2）设计卷积函数接口

Matrix convolution(const Matrix& input, const Matrix& kernel, bool samePadding);

（3）实现卷积核心逻辑

• 计算输出矩阵大小

• 根据是否 same padding 确定 padding 大小

• 遍历输入矩阵

• 对每个卷积区域执行乘法求和

• 将结果写入输出矩阵

（4）在 main() 中测试运行

---

五、完整实现代码

/******************************************************
 * 文件：matrix.hpp
 * 功能：矩阵类声明
 ******************************************************/
#ifndef MATRIX_HPP
#define MATRIX_HPP

#include <vector>
#include <iostream>
#include <iomanip>

class Matrix {
private:
    int rows;                   // 行数
    int cols;                   // 列数
    std::vector<double> data;   // 数据存储（行优先）

public:
    // 构造函数：指定行列，初始化为0
    Matrix(int r, int c);

    // 获取行列信息
    int getRows() const;
    int getCols() const;

    // 访问元素（可写）
    double& operator()(int r, int c);

    // 访问元素（只读）
    double operator()(int r, int c) const;

    // 打印矩阵
    void print() const;
};

#endif


/******************************************************
 * 文件：matrix.cpp
 * 功能：矩阵类实现
 ******************************************************/
#include "matrix.hpp"

Matrix::Matrix(int r, int c) : rows(r), cols(c), data(r * c, 0.0) {}

int Matrix::getRows() const { return rows; }
int Matrix::getCols() const { return cols; }

double& Matrix::operator()(int r, int c) {
    return data[r * cols + c];
}

double Matrix::operator()(int r, int c) const {
    return data[r * cols + c];
}

void Matrix::print() const {
    for (int i = 0; i < rows; i++) {
        for (int j = 0; j < cols; j++) {
            std::cout << std::setw(8) << data[i * cols + j] << " ";
        }
        std::cout << "\n";
    }
}


/******************************************************
 * 文件：convolution.hpp
 * 功能：卷积函数声明
 ******************************************************/
#ifndef CONVOLUTION_HPP
#define CONVOLUTION_HPP

#include "matrix.hpp"

Matrix convolution(const Matrix& input, const Matrix& kernel, bool samePadding);

#endif


/******************************************************
 * 文件：convolution.cpp
 * 功能：卷积实现
 ******************************************************/
#include "convolution.hpp"
#include <cmath>

Matrix convolution(const Matrix& input, const Matrix& kernel, bool samePadding) {
    int inRows = input.getRows();
    int inCols = input.getCols();
    int kRows = kernel.getRows();
    int kCols = kernel.getCols();

    int padR = (kRows - 1) / 2;
    int padC = (kCols - 1) / 2;

    int outRows = samePadding ? inRows : (inRows - kRows + 1);
    int outCols = samePadding ? inCols : (inCols - kCols + 1);

    Matrix output(outRows, outCols);

    for (int r = 0; r < outRows; r++) {
        for (int c = 0; c < outCols; c++) {

            double sum = 0.0;

            for (int kr = 0; kr < kRows; kr++) {
                for (int kc = 0; kc < kCols; kc++) {

                    int ir = r + kr - padR;
                    int ic = c + kc - padC;

                    if (ir < 0 || ir >= inRows || ic < 0 || ic >= inCols) continue;

                    sum += input(ir, ic) * kernel(kr, kc);
                }
            }

            output(r, c) = sum;
        }
    }

    return output;
}


/******************************************************
 * 文件：main.cpp
 * 功能：测试卷积功能
 ******************************************************/
#include "convolution.hpp"

int main() {
    // 定义输入矩阵 A（例如 5x5）
    Matrix A(5, 5);
    int val = 1;
    for (int i = 0; i < 5; i++)
        for (int j = 0; j < 5; j++)
            A(i, j) = val++;

    std::cout << "输入矩阵 A：" << std::endl;
    A.print();

    // 定义卷积核 K（3x3）
    Matrix K(3, 3);
    K(0,0)=0; K(0,1)=1; K(0,2)=0;
    K(1,0)=1; K(1,1)=-4; K(1,2)=1;
    K(2,0)=0; K(2,1)=1; K(2,2)=0;

    std::cout << "\n卷积核 K：" << std::endl;
    K.print();

    // 计算 SAME 卷积
    Matrix R = convolution(A, K, true);

    std::cout << "\n卷积结果 R：" << std::endl;
    R.print();

    return 0;
}

六、代码详细解读

---

（1）Matrix 类构造函数

负责分配矩阵大小并初始化为 0。

（2）访问方法 operator()

用于矩阵元素访问的语法糖，使得可以像 A(r, c) 访问。

（3）print()

用于格式化输出矩阵，便于调试与展示。

（4）convolution() 卷积函数

• 计算输入矩阵与卷积核的大小

• 根据是否 same padding 决定输出尺寸

• 遍历每一个输出位置

• 执行对应的卷积计算

• 处理边界越界情况

• 输出卷积结果矩阵

（5）main()

• 创建输入矩阵

• 创建卷积核

• 调用卷积函数

• 打印结果

---

七、项目详细总结

本项目完整实现了一套用于教学展示的 C++ 矩阵卷积程序，涵盖以下关键点：

• 从零构建矩阵类

• 自行实现二维卷积算法

• 完整代码结构清晰

• 边界处理策略合理

• 注释详尽适合作为课堂演示材料

• 可进一步扩展和用于各种工程实验

这套代码可以直接复用到图像处理算法课程、信号处理学习、DSP 算法实验、模式识别等环境。

---

八、项目常见问题与解答

1. 卷积和相关的区别是什么？

卷积需要将卷积核翻转 180°，相关则不翻转。
本项目实现为“相关”形式，这与现代深度学习框架一致。

---

2. 为什么 SAME 模式需要填充？

为了输出与输入保持相同形状，必须在边界补 0。

---

3. 卷积核必须是奇数大小吗？

通常是，为了有中心点；偶数核也能计算但需要额外规则。

---

4. 为什么不用 OpenCV？

因为本项目目的是教学，强调手写卷积逻辑。

---

5. 速度能否优化？

能，但本项目以可读性为主，优化留到扩展部分。

---

九、扩展方向与性能优化

未来可以继续扩展：

（1）加入更多 padding 模式

• replicate

• reflect

• circular

（2）加入 stride

控制每次移动的步长。

（3）加入多通道支持

用于 RGB 图像或 CNN 输入。

（4）加入 SIMD 加速

如 SSE/AVX。

（5）加入 OpenMP 多线程加速

并行化卷积操作。

（6）FFT 卷积

大卷积核时计算速度提升显著。
