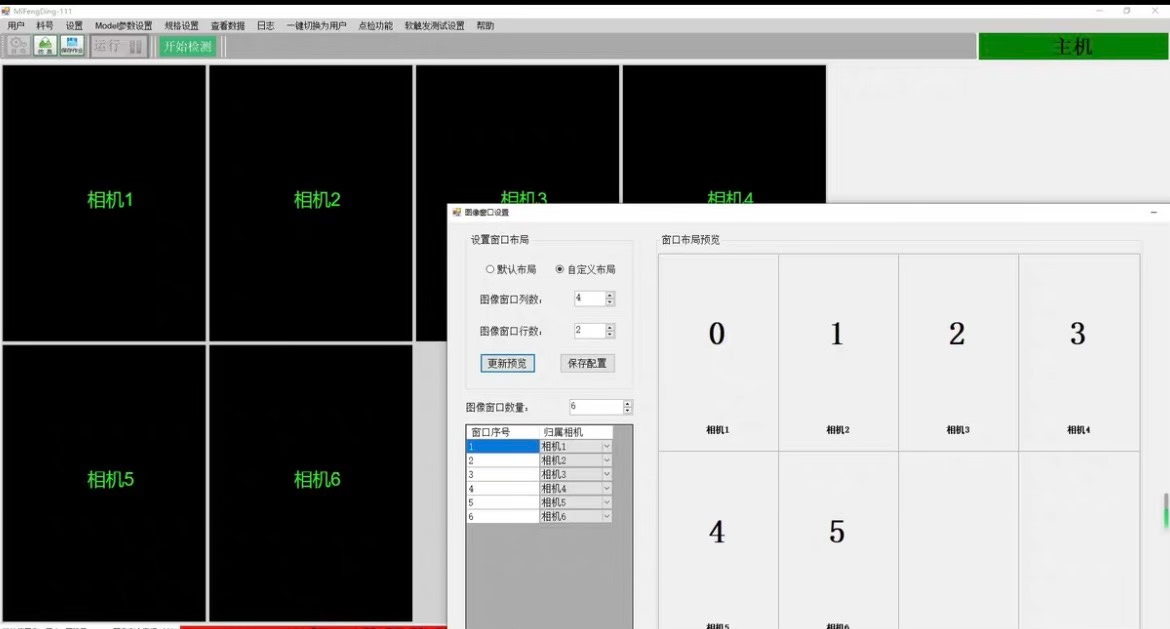

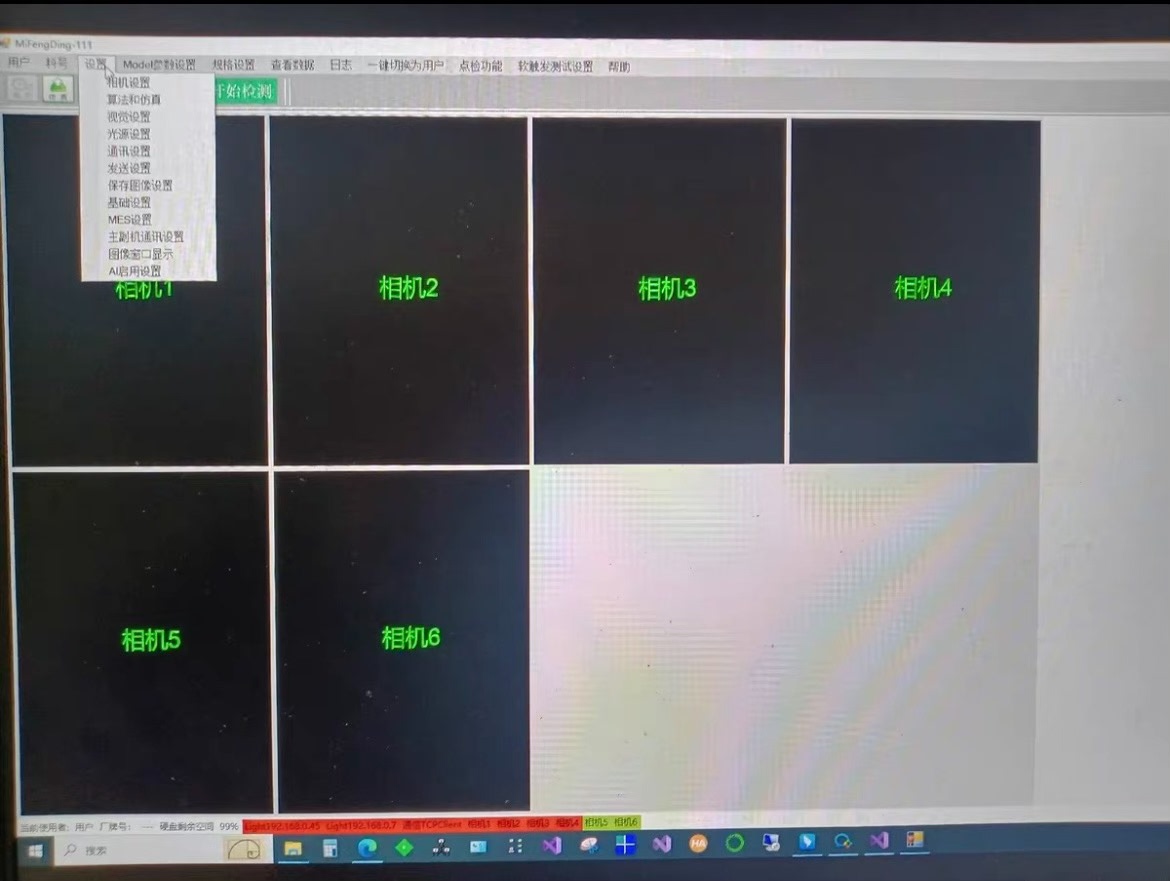

C#视觉缺陷检测框架源码，多工位电池缺陷检测，各工位可独立进行离线图片调试功能动态配置，相机飞… 程序测试正常，无，需自行安装搭建。视觉软件框架应用于新能源行业电池缺陷检测多工位缺陷检测，相机，光源，通讯都能动态配置，同样适用于3C行业，C#应用高级反射可单独配置算法，各个相机采图可离线加载图片离线调试，解决了UI与算法耦合，每个相机运行时可以采集多张图处理数据，可在算法里进行处理，另外每个相机处理完结果后可以经过反射自定义over事件处理数据结果。本产品由本人开发，应用C#高级功能，反射，特性。此框架本人现场实际也在用

最近在新能源电池产线上折腾视觉检测系统，发现市面上的框架总有些水土不服。自己动手撸了个C#视觉检测框架，支持多工位离线调试和动态配置，在3C行业居然也能无缝切换，这就带大家看看核心实现。

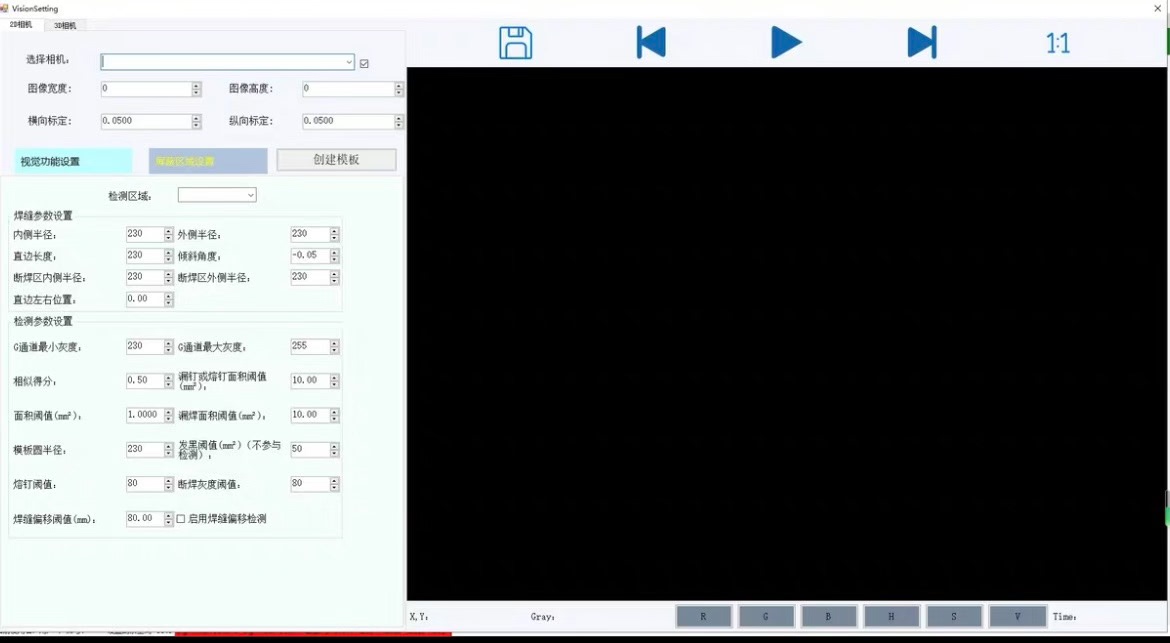

动态配置这块用了C#反射黑科技。比如光源触发参数配置界面直接通过特性生成：

[Display("曝光时间", Group = "光源参数")]
public int ExposureTime { get; set; } = 8000;

[Display("触发延时", Group = "IO配置")]
public int TriggerDelay { get; set; } = 200;

通过遍历属性上的DisplayAttribute，自动生成带分组标签的UI控件。运行时修改参数直接序列化到本地json，产线换型时直接加载配置文件就行，不用重新编译。

算法模块解耦是关键。每个检测工位继承这个基类：

public abstract class AlgorithmBase
{
    [Input("原始图像")]
    public Bitmap SourceImage { get; set; }

    [Output("缺陷面积")]
    public double DefectArea { get; set; }

    public abstract void Process();
}

开发新算法只需要继承重写Process方法，输入输出用特性标记。主程序通过反射加载dll：

var algoTypes = Assembly.LoadFrom(dllPath)
                       .GetTypes()
                       .Where(t => t.IsSubclassOf(typeof(AlgorithmBase)));

这样UI完全不知道具体算法实现，算法工程师提交dll就能直接集成到系统。

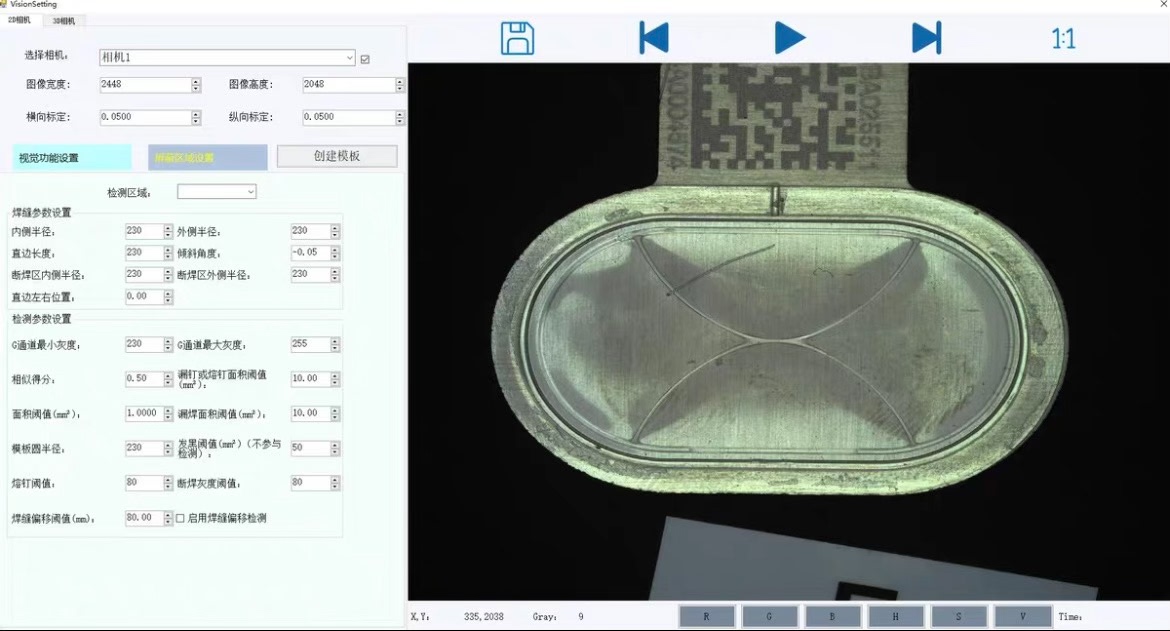

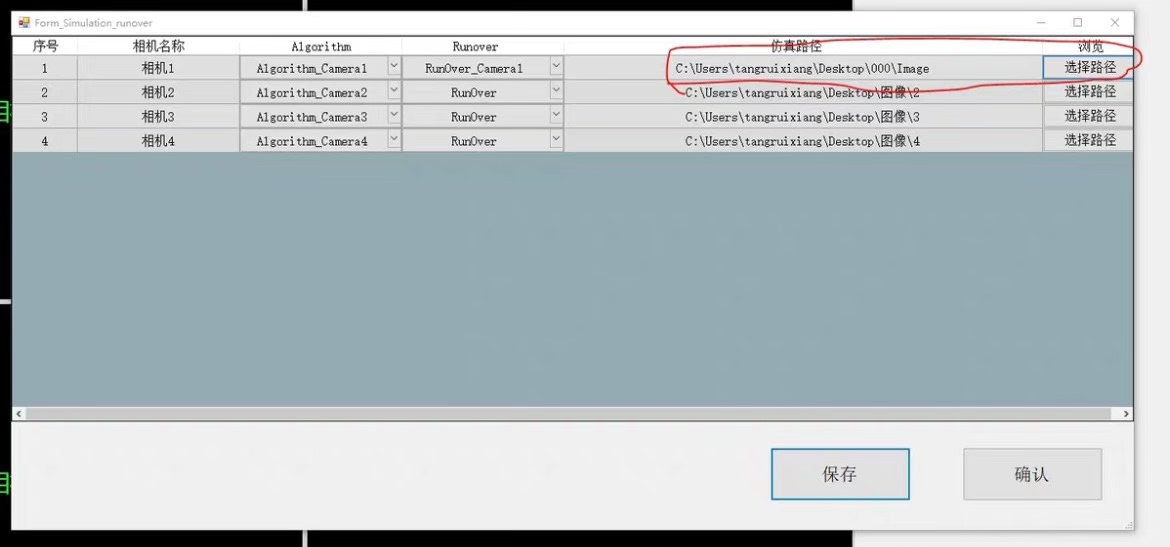

离线调试模式贼实用，产线相机没到位时直接加载本地图片模拟：

void SimulateCameraCapture(string imagePath)
{
    var img = new Bitmap(imagePath);
    // 注入到算法输入
    CurrentAlgorithm.SourceImage = img;
    // 触发处理流程
    AlgorithmRunner.Execute(CurrentAlgorithm);
}

处理结果实时显示在UI上，还能保存处理过程中的中间图像，方便后续缺陷分析。

事件处理用了反射+委托的组合拳。比如检测到划痕时触发自定义逻辑：

[ResultHandler("表面检测")]
void HandleSurfaceDefect(DefectData data)
{
    if(data.Severity > 0.8)
    {
        _alarmTrigger.Fire();
        MESSystem.ReportDefect(data);
    }
}

在算法配置界面勾选需要绑定的事件处理器，运行时通过反射动态挂载，不同产线可以灵活配置报警逻辑。
