SpringBoot 项目配置 Sentinel 集群限流

一、Sentinel 集群
二、Sentinel 集群架构
- 2.1 Token Server
- 2.2 Token Client
三、Sentinel 集群限流中 namespace 源码级详解【本文的核心与关键】
四、SpringBoot + Nacos 实现Sentinel 集群限流

一、Sentinel 集群

为什么要使用集群流控呢？假设我们希望给某个用户限制调用某个 API 的总 QPS 为 50，但机器数可能很多（比如有 100台）。这时候我们很自然地就想到，找一个 server 来专门来统计总的调用量，其它的实例都与这台 server 通信来判断是否可以调用。这就是最基础的集群流控的方式。
另外集群流控还可以解决流量不均匀导致总体限流效果不佳的问题。假设集群中有 10 台机器，我们给每台机器设置单机限流阈值为 10QPS，理想情况下整个集群的限流阈值就为 100QPS。不过实际情况下流量到每台机器可能会不均匀，会导致总量没有到的情况下某些机器就开始限流。因此仅靠单机维度去限制的话会无法精确地限制总体流量。而集群流控可以精确地控制整个集群的调用总量，结合单机限流兜底，可以更好地发挥流量控制的效果。
——Sentinel 官方文档

Sentinel 的集群和其他常见的集群为了解决的问题不一样，像是常见的 Redis 集群、MySQL 集群、Nacos 集群等，这些部署一主多从的集群，目的是为了高可用，即保证主节点挂了的情况下，仍然可以提供服务；而 Sentinel 集群限流中的集群，指的不是对Sentinel Dashboard 做集群部署，而是对分布式部署的资源（或者说服务）做统筹的管理，它是对集群做限流的管理，而不是把自己部署成限流。

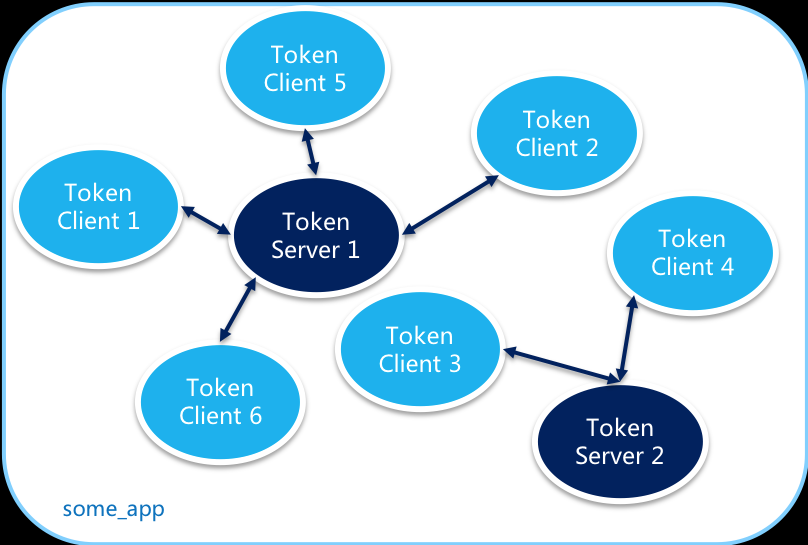

二、Sentinel 集群架构

Token Client： 集群流控客户端，用于向所属 Token Server 通信请求 token。集群限流服务端会返回给客户端结果，决定是否限流。
Token Server： 即集群流控服务端，处理来自 Token Client 的请求，根据配置的集群规则判断是否应该发放 token（是否允许通过）。

这里需要明确一个非常重要的点：Token Client 自己管理限流规则，限流规则是自己设置的，可以写在代码中，也可以从 Nacos 等配置中心动态的获取，先会判断这个限流规则是否是集群模式，如果不是，就自己处理；如果是，就向 Token Server 请求token。Token Server 的作用只是校验这次请求是否允许通过，允许的话给就颁发token给Client。这样的话Token Server 如何感知限流规则呢，既然 Client 中有限流规则，是在请求token时把集群限流规则发给Server吗？不是这样的，真正的做法是让Server本地也存储同样一份一模一样的集群限流规则，Client与Token之间传递的参数，只有一个集群限流规则的flowId和申请的count数。源码讲解详见后文。

2.1 Token Server

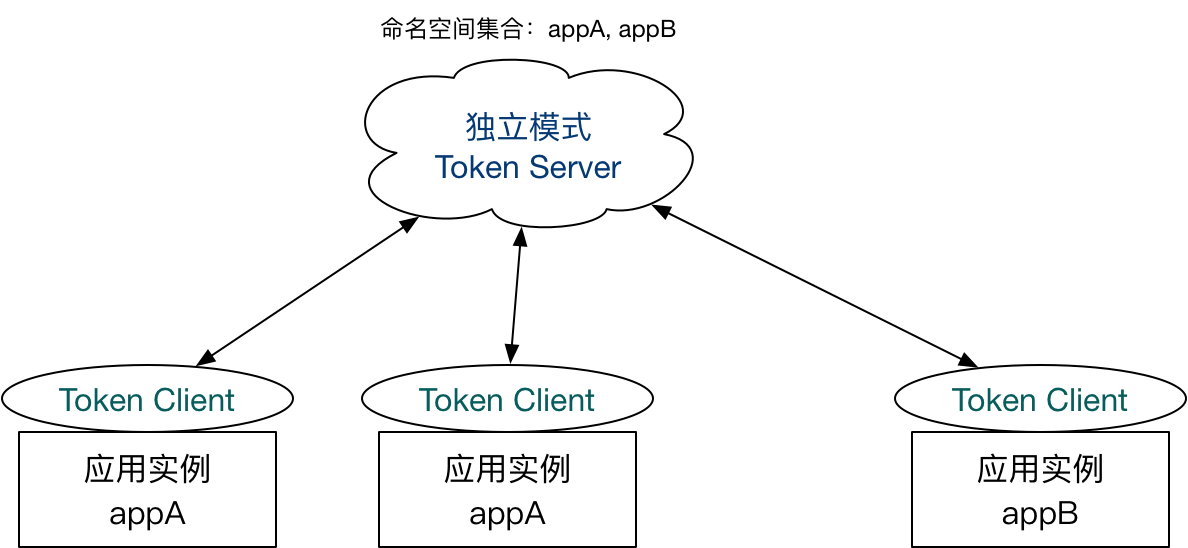

独立模式（Alone），即作为独立的 token server 进程启动，独立部署，隔离性好，但是需要额外的部署操作。独立模式适合作为 Global Rate Limiter 给集群提供流控服务。

在独立模式下，直接创建对应的 ClusterTokenServer 实例并通过 start 方法启动 Token Server。

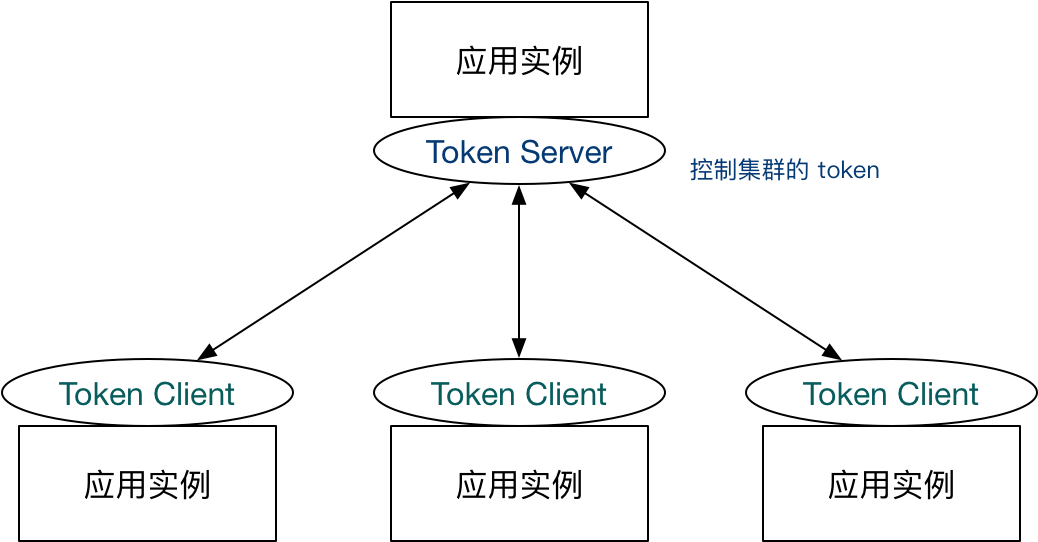

嵌入模式（Embedded），即Client（或者说应用实例）作为内置的 token server 与服务在同一进程中启动。在此模式下，集群中各个实例都是对等的，token server 和 client 可以随时进行转变，因此无需单独部署，灵活性比较好。但是隔离性不佳，需要限制 token server 的总 QPS，防止影响应用本身。嵌入模式适合某个应用集群内部的流控。

在嵌入模式下，可以通过http://<ip>:<port>/setClusterMode?mode=<xxx>转换集群流控身份，其中 mode 为 0 代表 client，1 代表 server，-1 代表关闭。注意应用端需要引入集群限流客户端或服务端的相应依赖。

2.2 Token Client

Token Client 就是应用实例，如果在启动时未进行配置，则需要对客户端进行基本的配置，比如指定集群限流 token server等，可通过http://<ip>:<port>/cluster/client/modifyConfig?data=<config>进行配置，其中：data 是 JSON 格式的 ClusterClientConfig，对应的配置项：

serverHost: token server host
serverPort: token server 端口
requestTimeout: 请求的超时时间（默认为 20 ms）

当然也可以在启动时进行配置，详情请见后文。

三、Sentinel 集群限流中 namespace 源码级详解【本文的核心与关键】

Sentinel支持使用名称空间 （namespace）区分不同应用之间的集群限流规则配置，如服务A的集群限流规则配置和服务B的集群限流规则配置可以使用名称空间隔离。

对于服务端而言，namespace设置可以通过 ClusterServerConfigManager.loadServerNamespaceSet(Set<String> namespaceSet); 进行设置。
但是对于客户端而言，namespace是什么呢？为什么没有配置过呢？如何进行配置呢？
查看com.alibaba.csp.sentinel.cluster.registry.ConfigSupplierRegistry源码可以得到，ConfigSupplierRegistry 中定义了namespaceSupplier，而默认的 DEFAULT_APP_NAME_SUPPLIER 定义为：
```
private static final Supplier<String> DEFAULT_APP_NAME_SUPPLIER = new Supplier<String>() {
	public String get() {
    	return AppNameUtil.getAppName();
	}
};
```
可以看到，默认的 namespace 是应用名称，我们可以通过ConfigSupplierRegistry.setNamespaceSupplier(Supplier<String> namespaceSupplier); 进行自定义。

集群限流规则需要在集群限流客户端配置一份，同时集群限流服务端也需要配置一份，缺一不可，否则集群限流不能实现。
看到这儿可能会有一个疑问，在讲 namespace，为什么突然开始说限流规则的配置了呢？这是因为Token Client 向 Token server的请求体定义为：

package com.alibaba.csp.sentinel.cluster.request.data;

public class FlowRequestData {
    private long flowId;
    private int count;
    private boolean priority;
}

第一步 客户端连接服务端后，客户端会向服务端通过 Netty 发送 Ping，服务端收到消息后会将客户端的 namespace 注册到 com.alibaba.csp.sentinel.cluster.server.connection.ConnectionManager 中，源码如下：

// 客户端类路径：com.alibaba.csp.sentinel.cluster.client.handler.TokenClientHandler
public void channelActive(ChannelHandlerContext ctx) throws Exception {
    this.currentState.set(2);
    this.fireClientPing(ctx);
    RecordLog.info("[TokenClientHandler] Client handler active, remote address: {}", new Object[]{this.getRemoteAddress(ctx)});
}

private void fireClientPing(ChannelHandlerContext ctx) {
    ClusterRequest<String> ping = (new ClusterRequest()).setId(0).setType(0).setData((String)ConfigSupplierRegistry.getNamespaceSupplier().get());
    ctx.writeAndFlush(ping);
}

// 服务端类路径：package com.alibaba.csp.sentinel.cluster.server.handler.TokenServerHandler
public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
    this.globalConnectionPool.refreshLastReadTime(ctx.channel());
    if (msg instanceof ClusterRequest) {
        ClusterRequest request = (ClusterRequest)msg;
        if (request.getType() == 0) {
            this.handlePingRequest(ctx, request);
            return;
        }

        RequestProcessor<?, ?> processor = RequestProcessorProvider.getProcessor(request.getType());
        if (processor == null) {
            RecordLog.warn("[TokenServerHandler] No processor for request type: " + request.getType(), new Object[0]);
            this.writeBadResponse(ctx, request);
        } else {
            ClusterResponse<?> response = processor.processRequest(request);
            this.writeResponse(ctx, response);
        }
    }

}

private void handlePingRequest(ChannelHandlerContext ctx, ClusterRequest request) {
    if (request.getData() != null && !StringUtil.isBlank((String)request.getData())) {
        String namespace = (String)request.getData();
        String clientAddress = this.getRemoteAddress(ctx);
        int curCount = ConnectionManager.addConnection(namespace, clientAddress).getConnectedCount();
        int status = 0;
        ClusterResponse<Integer> response = new ClusterResponse(request.getId(), request.getType(), status, curCount);
        this.writeResponse(ctx, response);
    } else {
        this.writeBadResponse(ctx, request);
    }
}

第二步 流量到达客户端，此时客户端向服务端发送申请token的请求，此时请求中只包含 集群限流规则的flowId 和 需要申请的count数 ，客户端收到请求后，会在 ClusterServerConfigManager 中通过 flowId 查找 namespace （此处的namespace 是在服务端注册的），再在ClusterFlowRuleManager 通过 namespace 查找集群限流规则，通过 GlobalRequestLimiter 进行 token 分发（ GlobalRequestLimiter 通过 ClusterServerConfigManager 的监听事件进行初始化），源码如下：

// com.alibaba.csp.sentinel.cluster.flow.DefaultTokenService
public TokenResult requestToken(Long ruleId, int acquireCount, boolean prioritized) {
    if (this.notValidRequest(ruleId, acquireCount)) {
        return this.badRequest();
    } else {
        FlowRule rule = ClusterFlowRuleManager.getFlowRuleById(ruleId);
        return rule == null ? new TokenResult(3) : ClusterFlowChecker.acquireClusterToken(rule, acquireCount, prioritized);
    }
}

// com.alibaba.csp.sentinel.cluster.flow.ClusterFlowChecker
static boolean allowProceed(long flowId) {
    String namespace = ClusterFlowRuleManager.getNamespace(flowId);
    return GlobalRequestLimiter.tryPass(namespace);
}

static TokenResult acquireClusterToken(FlowRule rule, int acquireCount, boolean prioritized) {
    Long id = rule.getClusterConfig().getFlowId();
    if (!allowProceed(id)) {
        return new TokenResult(-2);
    } else {
        ClusterMetric metric = ClusterMetricStatistics.getMetric(id);
        if (metric == null) {
            return new TokenResult(-1);
        } else {
            double latestQps = metric.getAvg(ClusterFlowEvent.PASS);
            double globalThreshold = calcGlobalThreshold(rule) * ClusterServerConfigManager.getExceedCount();
            double nextRemaining = globalThreshold - latestQps - (double)acquireCount;
            if (nextRemaining >= (double)0.0F) {
                metric.add(ClusterFlowEvent.PASS, (long)acquireCount);
                metric.add(ClusterFlowEvent.PASS_REQUEST, 1L);
                if (prioritized) {
                    metric.add(ClusterFlowEvent.OCCUPIED_PASS, (long)acquireCount);
                }

                return (new TokenResult(0)).setRemaining((int)nextRemaining).setWaitInMs(0);
            } else {
                if (prioritized) {
                    double occupyAvg = metric.getAvg(ClusterFlowEvent.WAITING);
                    if (occupyAvg <= ClusterServerConfigManager.getMaxOccupyRatio() * globalThreshold) {
                        int waitInMs = metric.tryOccupyNext(ClusterFlowEvent.PASS, acquireCount, globalThreshold);
                        if (waitInMs > 0) {
                            ClusterServerStatLogUtil.log("flow|waiting|" + id);
                            return (new TokenResult(2)).setRemaining(0).setWaitInMs(waitInMs);
                        }
                    }
                }

                metric.add(ClusterFlowEvent.BLOCK, (long)acquireCount);
                metric.add(ClusterFlowEvent.BLOCK_REQUEST, 1L);
                ClusterServerStatLogUtil.log("flow|block|" + id, acquireCount);
                ClusterServerStatLogUtil.log("flow|block_request|" + id, 1);
                if (prioritized) {
                    metric.add(ClusterFlowEvent.OCCUPIED_BLOCK, (long)acquireCount);
                    ClusterServerStatLogUtil.log("flow|occupied_block|" + id, 1);
                }

                return blockedResult();
            }
        }
    }
}

所以这块儿有个BUG（可能也不叫BUG）：客户端A自定义了namespace 为 appB 时，从Nacos动态获取到了 flowId 为 10001 的集群限流规则，但是在服务端注册 namespace 时，appA 对应的 flowId 应该是 10000，appB 对应的 flowId 为10001，恰好 appA 和 appB 的某个资源名又是相同的，此时就会打破不同应用之间的隔离。

四、SpringBoot + Nacos 实现Sentinel 集群限流

本Demo实现了通过Nacos动态获取集群限流规则，接入Sentinel Dashboard等，基于 Alibaba Sentinel 的集群流控，包含集群 Token Server、Token Client Starter、Token Client Demo、Nacos 配置与 jMeter 压测脚本等模块，方便本地演示与二次扩展。

4.1 环境

JDK : 21
SpringBoot : 3.3.12
Nacos : 2022.0.0.0
Sentinel : 1.8.8

4.2 项目结构

sentinel-cluster
    ├── jMeter-script                      		# jMeter 脚本与测试相关文件
    │   └── 集群限流测试.jmx                 	# 示例压测脚本（访问客户端 /hello 接口）
    ├── nacos-config                       		# Nacos 配置（如导出 zip 包）
    │   └── nacos_config.zip               		# Sentinel 相关 DataId / Group 配置打包
    ├── sentinel-cluster-client            		# Sentinel 集群客户端父工程（Maven 聚合）
    │   ├── sentinel-cluster-client-starter    	# Spring Boot Starter 与自动装配
    │   ├── sentinel-cluster-client-demo-A     	# 客户端 Demo A 示例服务（/hello）
    │   └── sentinel-cluster-client-demo-B     	# 客户端 Demo B 示例服务（/hello）
    └── sentinel-cluster-server            		# Sentinel 集群 Token Server 示例服务

4.3 项目地址

sentinel-cluster：https://github.com/M-soldier/sentinel-cluster
