C#开发上位机控制系统 主控界面，可以PLC通讯，可以接入485通讯。 可多样形成工艺编辑界面，避免Excel表格的繁琐。 曲线显示美观，纵横坐标可以放缩，游标可以显示具体数值。

搞上位机开发的兄弟应该都懂，Excel表格配工艺参数有多反人类。最近在车间里被老师傅吐槽了三个月之后，我决定用C#重构生产线控制系统。这次不搞那些花里胡哨的，直接上硬菜——既能怼PLC又能接485，还得让操作工看得懂界面。

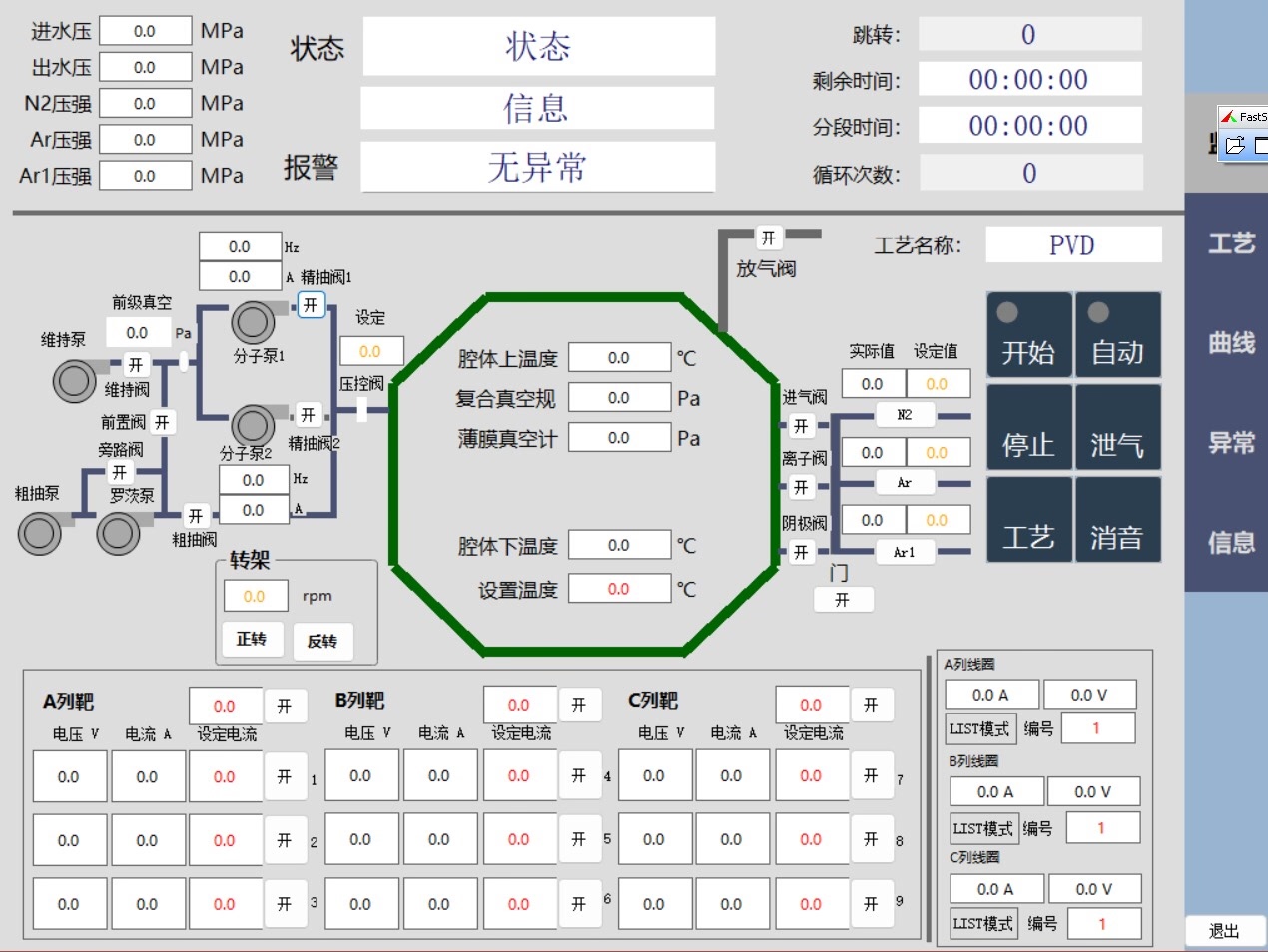

主控界面直接拿WPF开刀，XAML里塞个DockPanel打底。重点在通讯模块搞双协议支持，这里用了个工厂模式：

public ICommProtocol CreateProtocol(ProtocolType type, string config)
{
    switch (type)
    {
        case ProtocolType.PLC_S7:
            return new S7Protocol(config);  // 引用S7.Net库
        case ProtocolType.RS485_MODBUS:
            var serialPort = new SerialPortWrapper(config);
            return new ModbusRTU(serialPort);  // 自己封装的Modbus库
        default:
            throw new ArgumentOutOfRangeException();
    }
}

PLC通讯这块坑最多，特别是S7协议的数据块解析。之前被大端小端序坑过，现在学乖了：

// 处理PLC返回的字节数组
float ParseReal(byte[] data, int startIndex)
{
    // 西门子PLC的浮点数存储是反人类设计
    Array.Reverse(data, startIndex, 4);
    return BitConverter.ToSingle(data, startIndex);
}

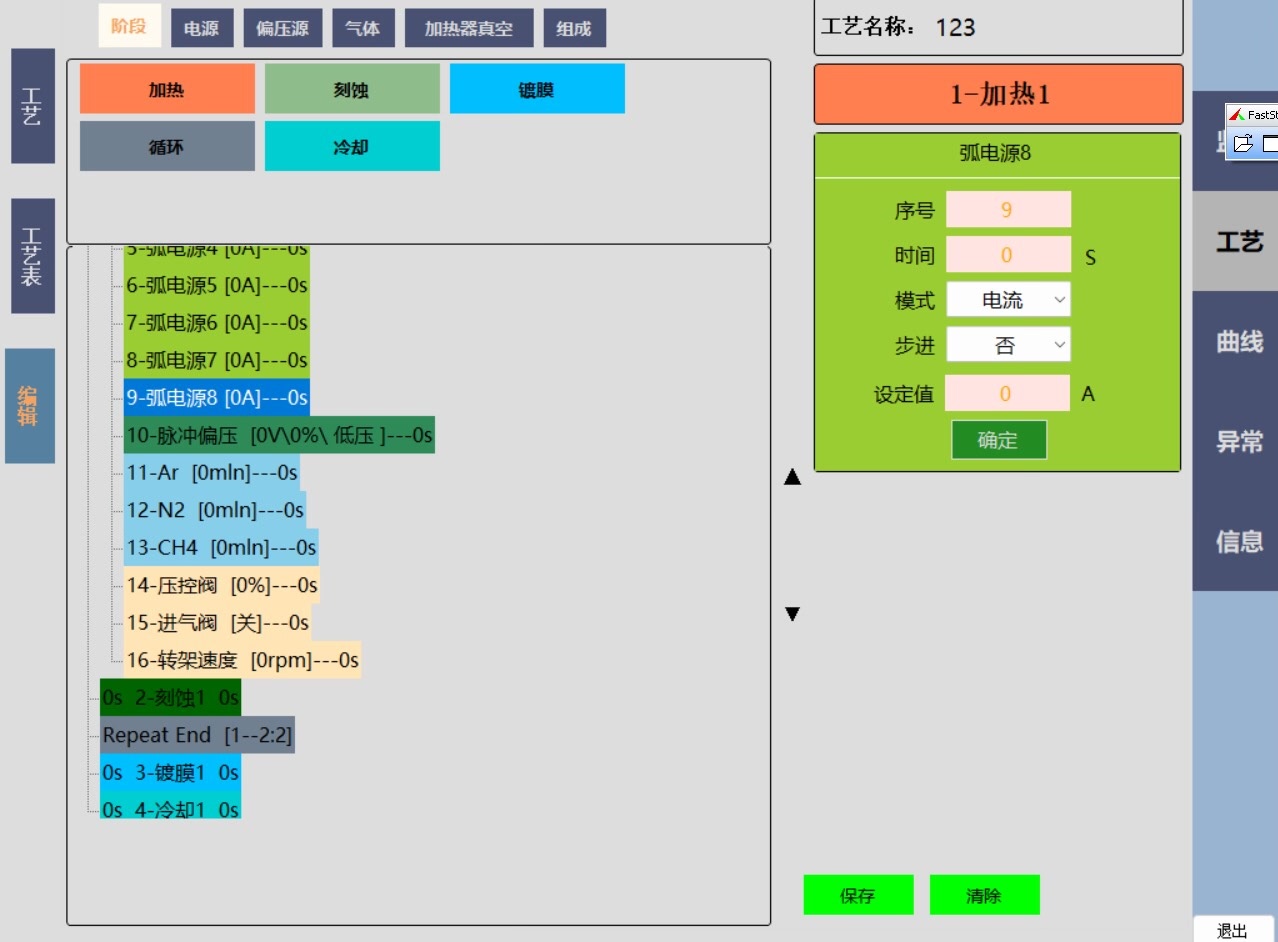

工艺编辑界面直接抛弃Excel，用MVVM模式搞了个可拖拽的流程图控件。重点是把工艺节点抽象成ViewModel：

public class ProcessNodeVM : INotifyPropertyChanged
{
    private Point _position;
    public Point Position
    {
        get => _position;
        set => SetField(ref _position, value);
    }

    // 绑定到Canvas的Left/Top属性
    public double CanvasLeft => Position.X - NodeSize / 2;
    public double CanvasTop => Position.Y - NodeSize / 2;
}

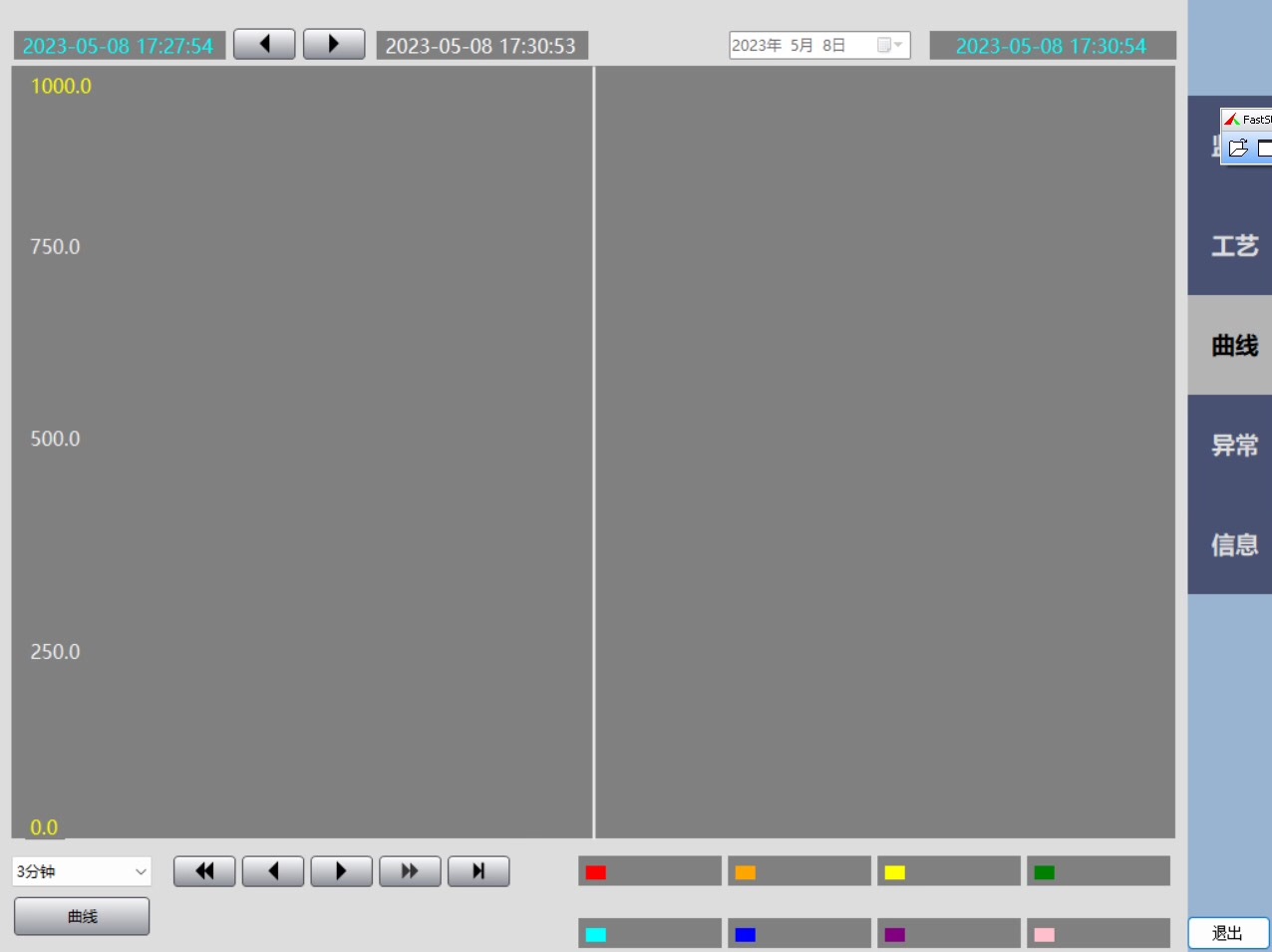

操作工说想要像手机相册那样双指缩放曲线图，直接上OxyPlot库真香。但原生的缩放不跟手，得自己魔改：

// 在PlotView的MouseMove事件里搞事情
if (e.MiddleButton == MouseButtonState.Pressed)
{
    var delta = e.GetPosition(this) - _lastMousePosition;
    plotModel.AxisX[0].Zoom(_lastX0 + delta.X * xScale, _lastX1 + delta.X * xScale);
    plotModel.InvalidatePlot(true);
}

游标功能更刺激，得在渲染层插个LineAnnotation：

var cursorLine = new LineAnnotation
{
    Type = LineAnnotationType.Vertical,
    X = currentX,
    StrokeThickness = 2,
    Text = $"{selectedValue:0.00}"
};
plotModel.Annotations.Add(cursorLine);

实测发现频繁更新曲线会导致界面卡顿，最后用了个环形缓冲区+DispatcherTimer限流，刷新率控制在30fps左右刚刚好。现在这套系统扔车间里跑了小半年，老师傅们终于不说我写的界面像火星文了——果然干掉Excel才是工业软件的终极正义。
