C#上位机与三菱PLC西门子PLC通讯源码支持OPC DA 罗克韦尔 modbus tcp协议下图为测试画面。

在自动化控制领域，上位机与各类PLC（可编程逻辑控制器）的通讯至关重要。今天咱们就来聊聊如何用C#打造上位机，实现与三菱PLC、西门子PLC通讯，同时还支持OPC DA、罗克韦尔以及Modbus TCP协议，文末还会附上测试画面展示。

1. 通讯协议简介

OPC DA

OPC DA（OLE for Process Control Data Access）是一种用于自动化和工业控制系统的标准数据访问协议。它允许不同厂商的设备和应用程序之间进行数据交换。简单理解，就像是不同语言的人通过一种通用语言来交流，OPC DA就是这个自动化领域的通用语言。

Modbus TCP

Modbus TCP是基于以太网的Modbus协议变体。Modbus本身是一种串行通信协议，而Modbus TCP将其拓展到了TCP/IP网络，大大提高了数据传输的速度和范围。它就像是给Modbus协议装上了“高速网络引擎”，让数据在网络中快速穿梭。

2. C#实现通讯代码示例

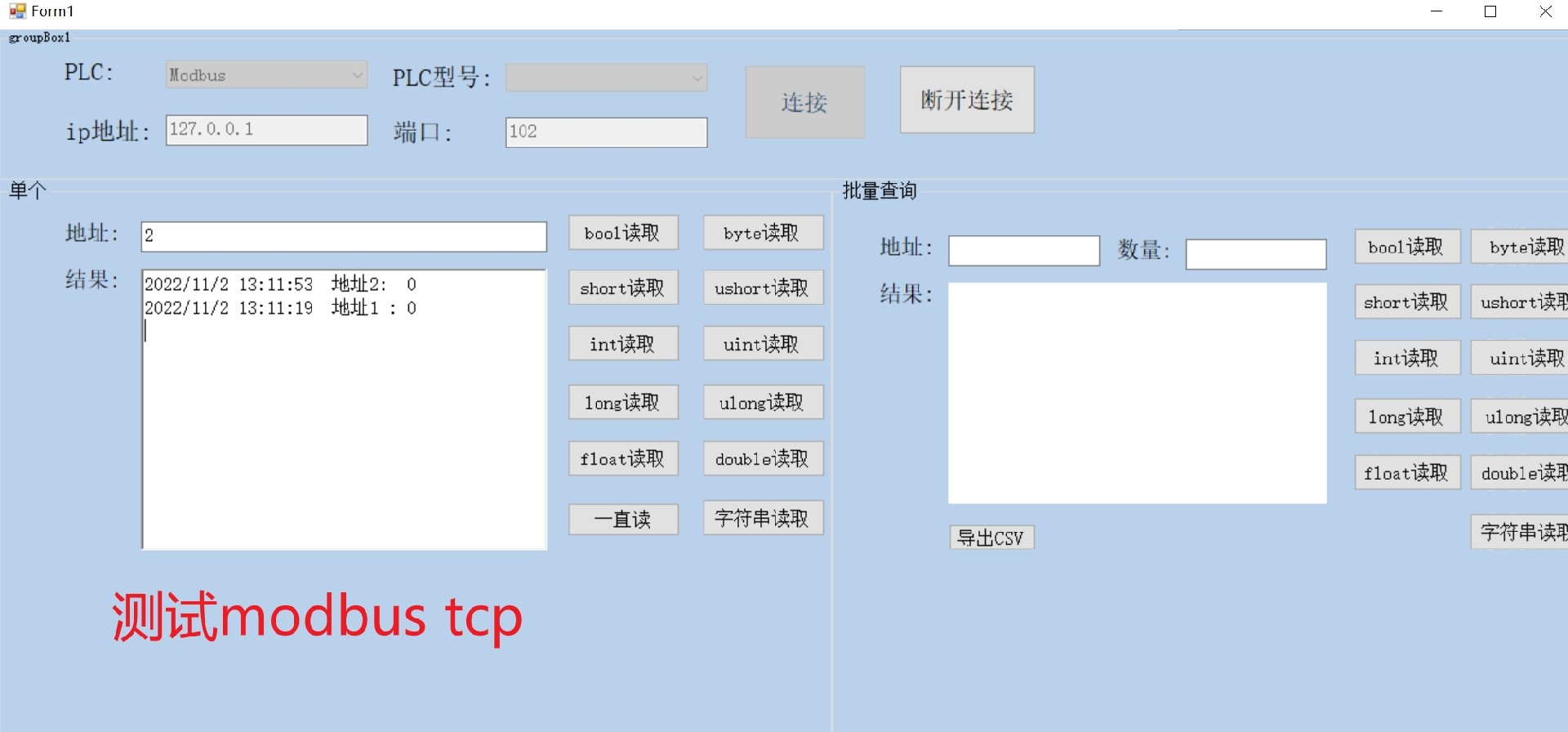

以Modbus TCP为例

using System;
using Modbus.Device;
using System.Net.Sockets;

class ModbusTcpClientExample
{
    static void Main()
    {
        // 创建TCP客户端连接到Modbus服务器
        TcpClient client = new TcpClient("192.168.1.100", 502);
        // 创建Modbus TCP客户端
        ModbusIpMaster master = ModbusIpMaster.CreateIp(client);

        try
        {
            // 读取保持寄存器的值
            ushort[] result = master.ReadHoldingRegisters(0, 10);
            foreach (ushort value in result)
            {
                Console.WriteLine($"Register value: {value}");
            }
        }
        catch (Exception ex)
        {
            Console.WriteLine($"Error: {ex.Message}");
        }
        finally
        {
            // 关闭连接
            master.Dispose();
            client.Close();
        }
    }
}

代码分析

1. 创建TCP连接：TcpClient client = new TcpClient("192.168.1.100", 502); 这里我们创建了一个TCP客户端，尝试连接到IP为192.168.1.100，端口为502的Modbus服务器。502端口是Modbus TCP的默认端口，就像是你要去某个特定的房间，502就是这个房间的门牌号。
2. 创建Modbus客户端：ModbusIpMaster master = ModbusIpMaster.CreateIp(client); 通过之前创建的TCP客户端，我们创建了Modbus TCP主站实例。这个实例就像是一个“翻译官”，负责我们的C#程序和Modbus服务器之间的沟通。
3. 读取寄存器：ushort[] result = master.ReadHoldingRegisters(0, 10); 这行代码是关键操作，我们通过Modbus客户端读取从地址0开始的10个保持寄存器的值。保持寄存器就像是PLC内部的数据仓库，我们可以从中获取各种运行数据。
4. 异常处理与关闭连接：在try - catch - finally块中，我们处理了可能出现的异常，并在操作结束后关闭了Modbus客户端和TCP连接，保证程序的健壮性和资源的合理释放。

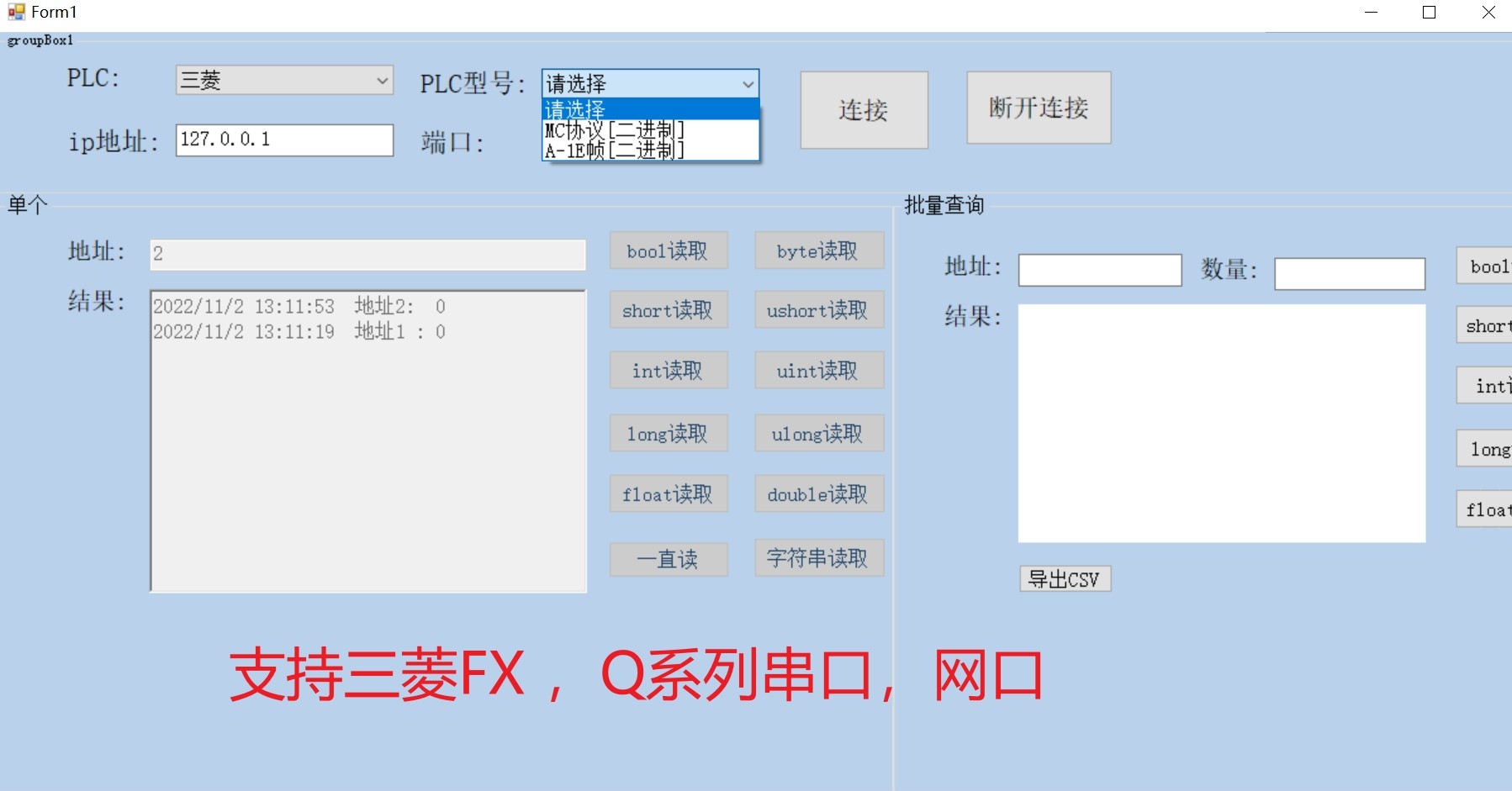

3. 与三菱、西门子PLC通讯要点

与三菱、西门子PLC通讯时，除了上述通用协议外，还需要了解它们各自的通讯规范。例如三菱PLC，可能会用到MC协议等，而西门子PLC常用S7协议。这就好比不同国家有不同的礼仪规范，我们要与不同厂商的PLC通讯，就得了解并遵循它们各自的“礼仪”。

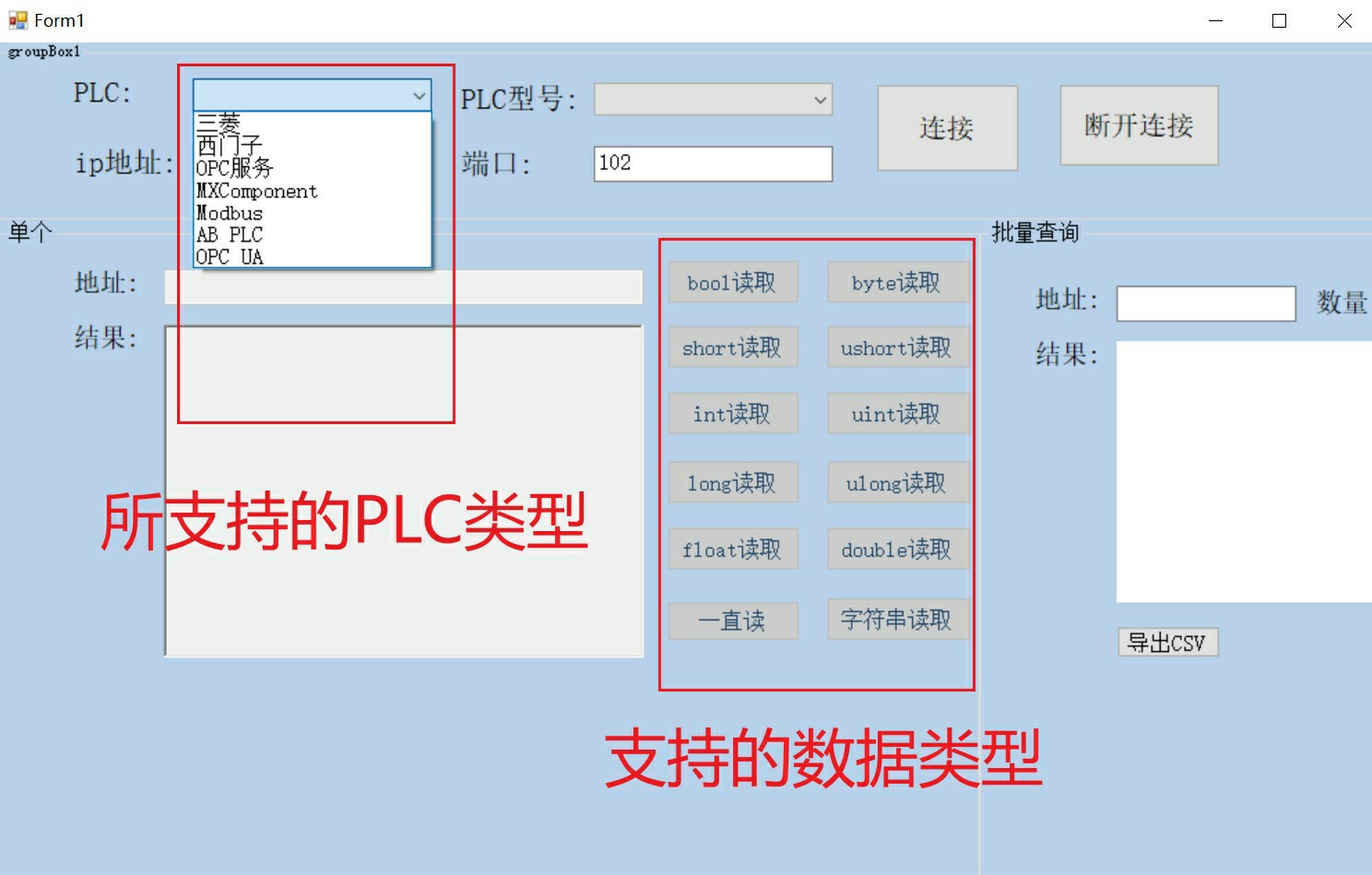

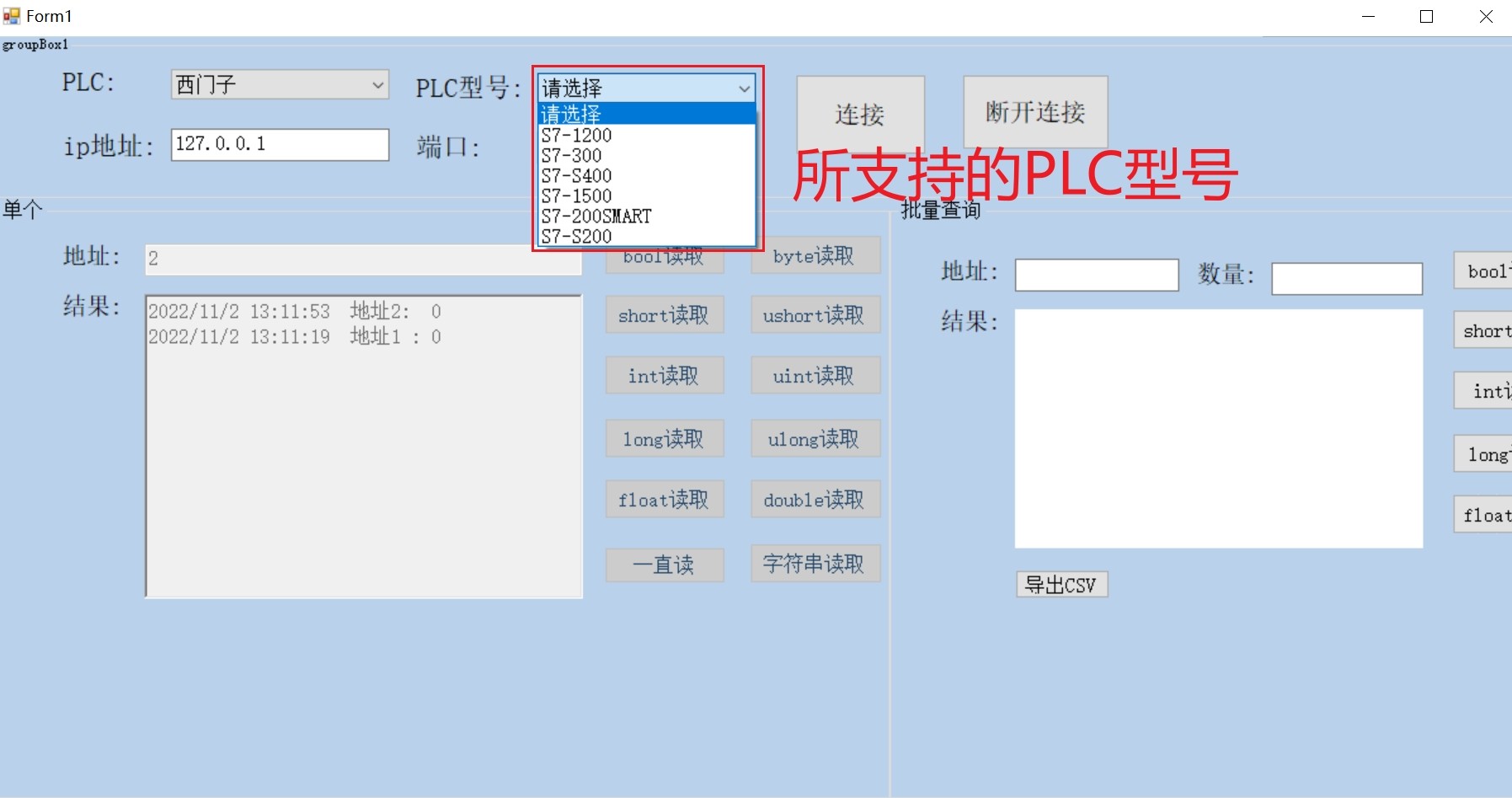

4. 测试画面展示

[此处插入测试画面图片]

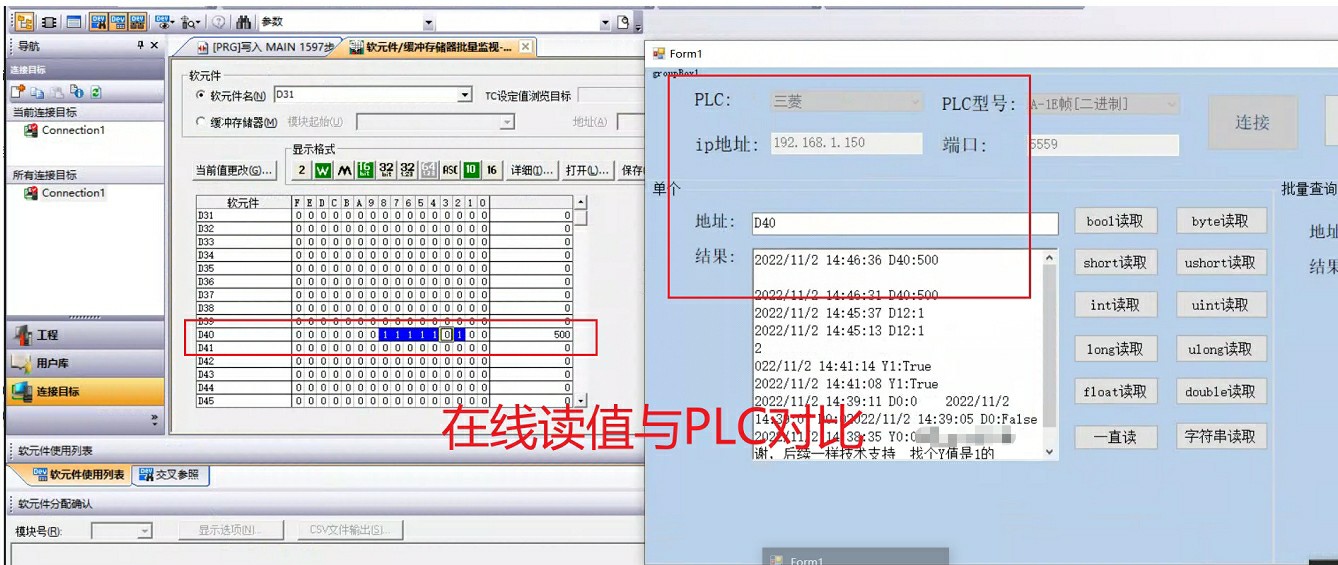

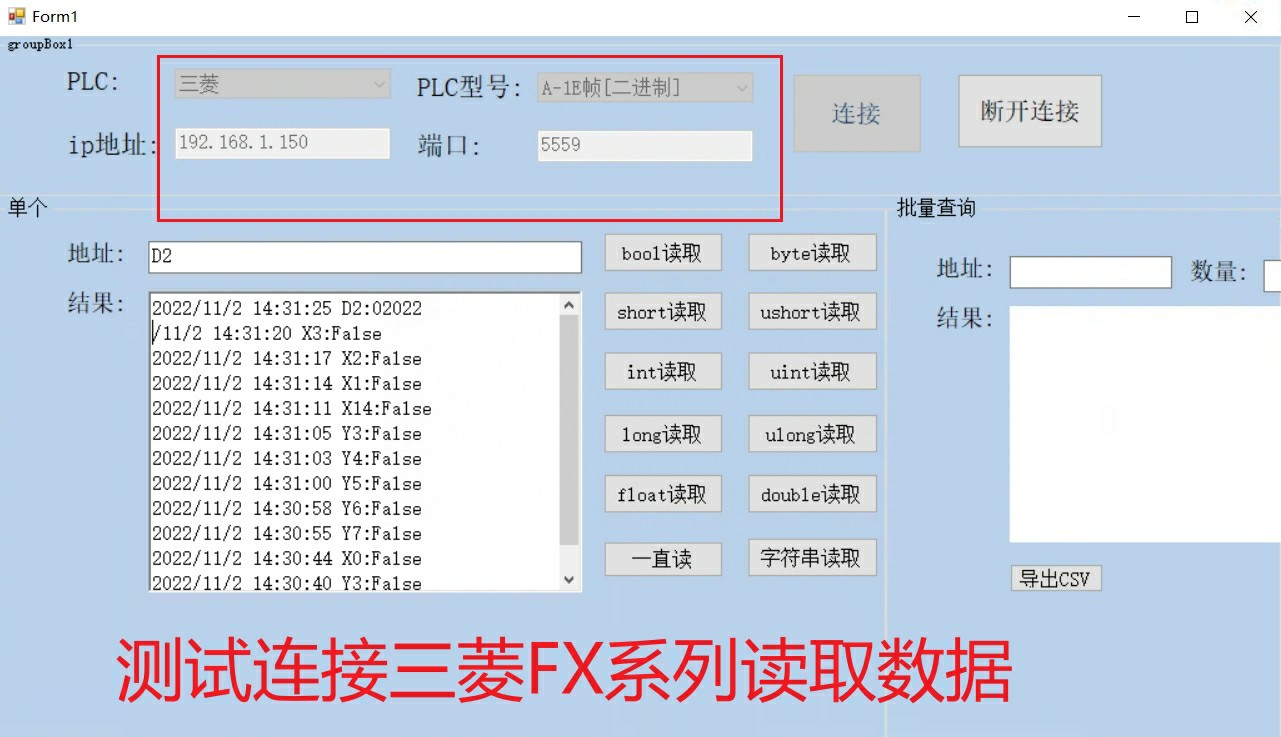

从测试画面中可以直观看到，我们的C#上位机成功与PLC建立了通讯，实时获取并展示了PLC中的数据，实现了预期的功能。通过这样的方式，我们可以方便地监控和控制PLC，为自动化系统的开发和优化提供有力支持。

希望这篇博文能帮助大家在C#上位机与PLC通讯的道路上少走弯路，尽情探索自动化控制的奇妙世界！
