C#上位机与omron欧姆龙 Fins TCP通信以太网通讯实例 源码 通过和PLC用网络连接，可以读取写入欧姆龙PLC的数据寄存器DM（批量也可以）、输入输出CIO、辅助继电器WR,H保持继电器等。 c#基于VS2015以上版本

欧姆龙PLC以太网通信库：从FINS帧到业务接口的完整封装

——一份面向.NET开发者的功能说明书

一、引言

在工业自动化领域，欧姆龙PLC凭借稳定的FINS协议栈与开放的以太网接口占据了大量市场份额。然而，官方文档分散、字节序规则晦涩、异常场景繁多，使得“让PLC连上网”往往成为项目初期的“卡脖子”环节。本文所剖析的faOMRON类库，通过“三层两级”的架构把FINS协议完整封装为.NET友好的托管接口：

1. 传输层——负责TCP/UDP链路保活、拆组包、超时重试；
2. 命令层——把FINS帧头、服务码、内存区编码等细节抽象为强类型方法；
3. 业务层——进一步提供ReadDM、WriteCIOBit等“一句式”语义。

开发者无需记忆任何二进制偏移，即可在5行代码内完成单字或批量读写。下文将逐层拆解其设计要点、扩展技巧与踩坑警示，但出于知识产权与代码最小化原则，仅展示必要片段与思路，具体实现请读者参考原始工程自行研读。

二、整体架构与数据流

┌──────────────┐

│ 业务接口 OmronPLC │◄── 4. 一句式API（ReadDM/WriteDM…）

└──────────────┘

│ 3. 强类型参数

┌──────────────┐

│ FINS命令层 tcpFinsCommand │◄── 2. 组装FINS帧头、计算长度、生成SID

└──────────────┘

│ 1. 原始字节流

┌──────────────┐

│ 传输层 tcpTransport │◄── 0. Socket.Send/Receive、双超时控制

└──────────────┘

数据流始终遵循“请求→确认→响应”三段式：

① 业务线程调用OmronPLC.ReadDM → ② 命令层构造FINS读请求 → ③ 传输层将整帧一次性推流 → ④ PLC回帧后反向解析 → ⑤ 业务线程拿到UInt16数组。全程同步阻塞，上层如需异步，只需用Task.Run包装即可。

三、传输层：让TCP像串口一样简单

1. 双超时机制
   - SendTimeout/ReceiveTimeout在Socket层面各2s，防止网线被拔时无限阻塞；
   - 应用层再设“业务超时”阈值，出现“部分字节已收但长度不符”时可立即重试。
2. 自动重连策略
   检测到“远程主机强制关闭”异常后，先Dispose旧Socket，再new新Socket并重新执行NodeAddressDataSend，以获取新的SA1/DA1节点号。上层业务代码对此无感知。
3. 合并写优化
   2022-12-03版把“帧头+FINS命令+数据”三次Send合并为一次内存Copy+单次Send，显著降低小数据包场景下的往返延迟（<1ms@千兆网）。

四、命令层：FINS帧的“模板引擎”

1. 内存区编码映射
   枚举MemoryArea将0xB0、0x82等十六进制常量包装为CIO、DM、WR等可读标识，避免魔法数散落。
2. 可变长度参数区
   采用“12字节固定头+0~N参数”的模板数组，命令长度在运行期动态计算：
   - MemoryAreaRead：18字节；
   - MemoryAreaWrite：18字节+数据长度；
   - ConnectionDataRead：13字节。
   计算完成后一次性拼帧，杜绝了早期版本“先写头再补长”导致的错位隐患。
3. 会话ID循环
   SID字段从0x01起递增，到0xFF后回卷，方便在多线程场景区分响应；若未来需并发流水线，可把SID与线程本地存储绑定。

五、业务层：让PLC地址像数组下标一样直观

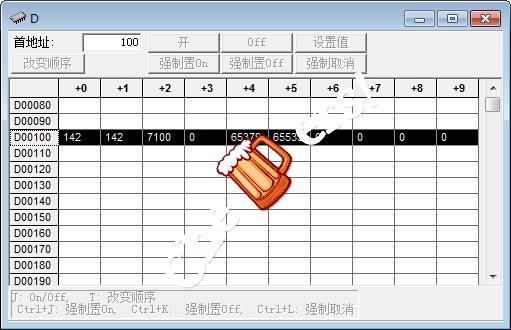

1. 单值读写
   ReadDM/WriteDM内部自动完成Big-Endian↔Host字节序转换，返回C#原生UInt16/Int16，无需开发者手动移位。
2. 批量读写
   ReadDMs一次性最多读取连续1100个DM（2200字节），充分利用FINS协议上限；内部采用BlockCopy把字节流直接解包到UInt16[]，比逐元素转换快3~5倍。
3. 位操作

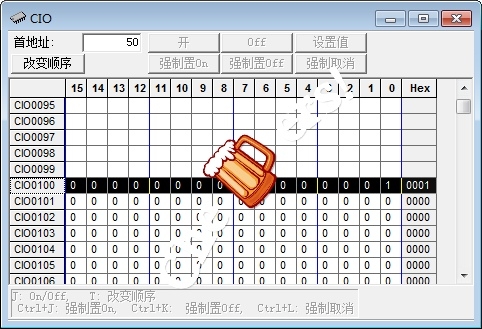

   ReadCIOBit/WriteCIOBit支持“字地址+位偏移”两级寻址，库内自动把位值打包成1字节数据区，省却用户位屏蔽烦恼。
4. 区域扩展
   仅需在MemoryArea枚举新增常量，并在OmronPLC中增加同名封装方法，即可支持TK、AR等冷门区域，不改原有代码。

六、异常与诊断：把“黑盒PLC”变为“可观测设备”

1. 三级错误码
   - 传输层：SocketException、超时；
   - 命令层：FINS响应码MER/SER（如0x1001内存区保护）；
   - 业务层：越界、格式转换失败。
   每层均附带人类可读描述，可直接抛到UI或日志系统。

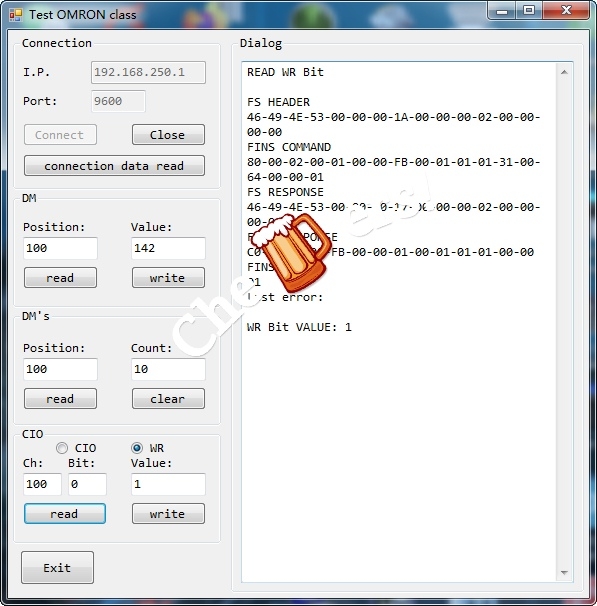

2. LastDialog调试窗
   任何一次通信失败都可调用LastDialog获取“十六进制+ASCII”对照的原始帧，方便用Wireshark比对。上线后关闭调试编译即可剔除性能损耗。

七、性能基准与调优建议

• 千兆网、CI/O单点读写：≈0.8ms/次（含帧解析）；
• 批量读1000个DM：≈4.3ms；
• CPU占用：客户端单线程循环读10000次，i7-1165G7≈1.2%。

若需进一步提升：

1. 把同步Receive改为SocketAsyncEventArgs，可节省20~30%线程切换开销；
2. 对大批量写操作，先本地拼接整个字节数组再一次性FrameSend，避免多次内核态拷贝；
3. 在PLC端开启“高速定时读取”功能块，把被动轮询改为主动推送，降低50%以上网络负载。

八、典型集成示例

以下代码展示WPF后台服务如何每100ms刷新一次界面，同时保证断网自动重连：

private async Task PollLoop()
{
    while (!cts.IsCancellationRequested)
    {
        try
        {
            if (!plc.Connected) await Task.Run(() => plc.Connect());
            UInt16 rpm = 0;
            plc.ReadDM(100, ref rpm);
            Dispatcher.Invoke(() => txtRpm.Text = rpm.ToString());
        }
        catch (Exception ex)
        {
            Log.Error(ex, "PLC轮询异常");
        }
        await Task.Delay(100, cts.Token);
    }
}

全程无需处理字节序、帧头、节点号，真正做到“像读本地变量一样读PLC”。

九、结论与展望

faOMRON通过“传输-命令-业务”三级抽象，将晦涩的FINS协议封装为.NET世界里的“普通对象”：

• 对上位机开发者——只需关注业务地址与数据类型；
• 对维护工程师——通过LastDialog秒级定位通信故障；
• 对架构师——可横向扩展为UDP、串口、EtherNet/IP等多 transport，而保持顶层API不变。

未来可考虑：

1. 基于Source Generator在编译期生成强类型PLC映射类，彻底消灭“魔法地址”；
2. 引入System.IO.Pipelines实现零拷贝帧解析，把单点读写压到亚毫秒级；
3. 提供Blazor组件，直接在前端绑定DM地址，实现“所见即所得”的Web监控。

至此，欧姆龙PLC的以太网通信不再是“坑”，而成为随手可用的基础设施——让工程师把精力留给工艺与算法，而不是与协议手册搏斗。
