C#编写CIP通讯源码，欧姆龙NX1P通讯DEMO

一、项目基础配置与环境说明

（一）配置文件核心作用

1. App.config与CIP_TEST.exe.config
   这两个配置文件功能一致，仅存在于不同目录（源码目录与编译输出目录），核心作用是指定程序运行依赖的.NET框架版本为.NET Framework 4.8。通过节点明确运行时环境，确保程序在兼容的框架下启动，避免因版本不匹配导致的启动失败或功能异常。

1. CIPTEST.csproj项目配置文件
   作为项目的核心编译配置文件，主要承担以下职责：
   - 定义项目基础属性：指定输出类型为Windows窗体可执行程序（WinExe），根命名空间与程序集名称均为“CIPTEST”，目标框架版本为.NET Framework 4.8；
   - 区分编译模式：Debug模式下生成完整调试符号、不优化代码，便于开发调试；Release模式下优化代码、仅保留必要调试文件，提升运行效率；
   - 管理引用与文件：引入Windows Forms开发必需的组件（如界面绘制、数据处理相关库），关联核心代码文件（如CipHelp.cs、Form1.cs）并明确文件依赖关系，确保编译流程正常执行。

（二）项目文件结构与分工

项目共包含15个文件，按功能可分为四类：

• 配置类：App.config、CIP_TEST.csproj等，负责环境与编译配置；
• 核心功能类：CipHelp.cs（CIP协议处理）、PublicHandle.cs（公共枚举定义），实现通讯核心逻辑；
• 界面类：Form1.cs（界面逻辑）、Form1.Designer.cs（界面布局），提供用户交互入口；
• 辅助类：Program.cs（程序入口）、Properties目录下文件（程序集信息、资源管理），保障程序启动与基础信息管理。

二、核心功能类：CipHelp.cs（CIP协议处理）

该类是整个通讯Demo的核心，封装了CIP协议从会话建立到数据解析的全流程，命名空间为EntherNetIPCIP_，所有逻辑均围绕“与欧姆龙NX1P2 PLC通讯”展开。

（一）基础成员与数据映射设计

1. 事件定义
   定义三个事件实现跨类通信：
   - SessionEvent：会话注册成功后触发，传递会话句柄信息，用于通知界面更新会话状态；
   - TagValueExchangeEvent：标签值发生变化时触发，传递标签名称、类型、值等信息，用于界面日志展示；
   - TagValueEvent：预留事件，当前版本未实际使用，为后续功能扩展预留接口。

1. 标签映射字典
   设计三个字典实现标签的双向映射与值缓存，解决多标签并发读写的标识问题：
   - TagFlagTagValue：以标签“随机标志”为键，缓存标签当前值，用于快速对比值是否变化；
   - TagFlagTagStr：以标签“随机标志”为键，映射对应的标签名称，用于解析响应时匹配标签；
   - TagStr_TagFlag：以标签名称为键，映射对应的“随机标志”，用于构造请求时标识标签。

1. 协议常量定义
   定义固定的CIP协议报文与字段：
   - RegisterSession：会话注册请求报文（命令码0x65），字节数组固定，无需动态修改；
   - UnregisterSession：会话注销请求报文（命令码0x66），初始为固定结构，后续需填充会话句柄；
   - 其他固定字段：如服务标识（读取0x4C、写入0x4D）、请求路径（0x20 0x06 0x24 0x01）、超时时间（0x0A 0xF0）等，均遵循CIP协议与欧姆龙NX1P2的通讯规范。

（二）辅助方法：RandStr()

功能是生成8位随机字符串，字符集包含数字、大小写字母与特殊符号（@#*）。生成逻辑基于当前时间戳作为随机数种子，确保每次生成的字符串唯一。该随机字符串作为标签的“唯一标志”（TagFlag），用于在报文的“发送方描述”字段标识标签，后续解析响应时通过该标志匹配对应的标签名称，避免多标签并发读写时的混淆。

（三）报文构造逻辑

1. 单标签读取报文：GetCipRSingle_Tag()
   核心作用是根据输入的标签名称，生成符合CIP协议的读取请求字节数组，流程分为四步：
   - 标签标志初始化：若标签未生成“随机标志”，调用RandStr()生成并建立标签名称与标志的双向映射；
   - 标签编码处理：将标签名称以UTF-8编码转为字节数组，若字节数为奇数，末尾补0x00（满足CIP协议对偶数长度的要求）；
   - CIP核心报文构建：依次添加服务标识（0x4C，读取）、CIP长度（按字计算）、标签类型标识（0x91）、标签编码字节、读取长度（1个元素），形成CIP协议核心数据段；
   - 完整报文封装：组合帧头（命令码0x6F、会话句柄、发送方描述等）、特定命令数据（接口句柄、超时时间等）、CIP核心报文与槽号（欧姆龙PLC固定路径参数），最终生成可直接发送的TCP报文。

1. 单标签写入报文：GetCipWSingle_Tag()
   功能是生成BOOL类型标签的写入请求报文，流程与读取报文类似，但存在两处关键差异：
   - 服务标识改为0x4D（表示“写入标签”）；
   - 核心报文段增加“写入类型”（0xC1，标识BOOL类型）与“写入值”（0x01为置位、0x00为复位）字段，根据输入的布尔值动态填充写入值，确保写入逻辑正确。

（四）数据解析逻辑

1. 响应分发：RevmsgHandle()
   接收PLC返回的字节数组后，根据报文首字节（命令码）分发处理逻辑：
   - 命令码0x65：对应会话注册响应，调用GetSessionHandle()解析会话句柄；
   - 命令码0x6F：对应标签数据响应，调用GetSingleTagVal()解析标签值；
   - 其他命令码：当前版本未处理，直接忽略，符合“聚焦欧姆龙NX1P2核心通讯”的设计意图。

1. 会话句柄解析：Get_SessionHandle()
   解析会话注册响应报文，流程为：
   - 提取报文长度与状态码，验证状态码是否为“成功”（0x0000，参考PublicHandle.cs中的枚举）；
   - 若成功，从报文中提取会话句柄并赋值给SessionHandle成员，同时填充UnregisterSession报文的会话句柄字段，触发SessionEvent事件通知界面更新；
   - 若失败，根据状态码枚举显示错误信息（如“无效会话句柄”“内存不足”），便于问题排查。

1. 标签值解析：GetSingleTagVal()
   解析标签数据响应报文，确保数据有效性与正确性，流程为：
   - 报文有效性校验：验证“帧头长度+数据长度”是否与总长度匹配、会话句柄是否一致、会话状态是否正常，若不满足则丢弃报文；
   - 提取标签标志：从“发送方描述”字段提取8位字符，作为标签的“随机标志”，匹配对应的标签名称；
   - 数据类型解析：根据报文中的“数据类型标识”（如0x00C1为BOOL、0x00D1为Byte），解析对应类型的标签值，支持BOOL、Byte、int、long、real、string六种常用类型；
   - 值变化判断：对比缓存的标签值（TagFlagTagValue），若发生变化则更新缓存，并触发TagValueExchangeEvent事件通知界面。

三、界面交互类：Form1.cs（用户交互与流程控制）

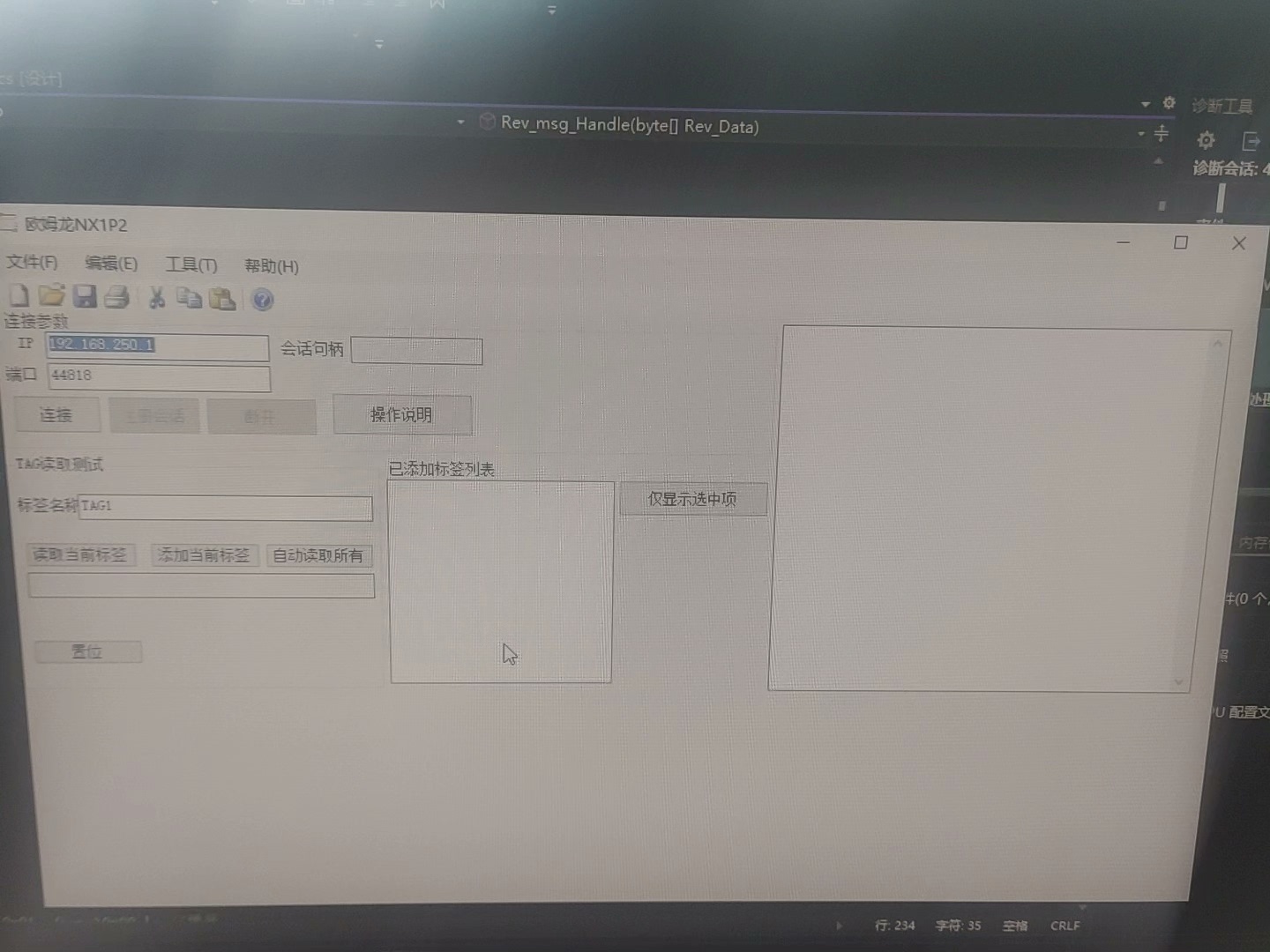

该类基于Windows Forms开发，提供完整的可视化操作界面，所有逻辑均围绕“用户操作→通讯执行→结果展示”的流程展开，是用户与PLC通讯的直接入口。

（一）界面布局与功能分区

界面通过Form1.Designer.cs定义布局，分为四个核心功能区，各区域分工明确：

1. 连接参数区：包含IP地址（默认192.168.250.1）、端口（默认44818）输入框，以及“连接”“断开”“注册会话”按钮，负责TCP连接与CIP会话管理；
2. 标签操作区：包含标签名称输入框、标签值显示框，以及“读取当前标签”“添加当前标签”“自动读取所有标签”“置位/复位”按钮，实现单标签读写与批量轮询控制；
3. 标签列表区：包含ListBox（显示已添加标签）与“仅显示选中项”按钮，支持标签管理与单独监控；
4. 日志展示区：多行文本框，显示标签值变化日志、操作日志（如“标签添加成功”）与时间戳，便于用户追溯操作与通讯结果。

（二）核心界面逻辑

1. 连接与会话管理
   - 连接（button1Click）：创建TCP Socket，连接用户输入的IP与端口，连接成功后禁用“连接”按钮、启用“断开”与“注册会话”按钮，确保操作流程正确；
   - 断开（button2Click）：关闭TCP连接，重置会话句柄（SessionHandle），恢复按钮状态，避免无效操作；
   - 注册会话（button3_Click）：发送RegisterSession报文（从CipHelp类获取），等待SessionEvent事件触发后，在界面显示会话句柄，完成会话建立。

1. 标签操作逻辑
   - 读取当前标签（button4Click）：调用CipHelp类的GetCipRSingleTag()生成读取报文，通过TCP发送给PLC，等待响应后更新标签值显示框；
   - 添加当前标签（button5Click）：将输入的标签名称添加到本地轮询字典（TagNameTag）与ListBox，避免重复添加，同时在日志区显示“添加成功”信息；
   - 自动读取所有标签（button6Click）：通过AutoRead布尔值控制自动轮询的启动/停止，启动时定时器（间隔1ms）按队列顺序发送所有已添加标签的读取请求，实现批量监控；
   - 置位/复位（button9Click）：根据按钮当前文本（“置位”/“复位”）切换布尔值，调用CipHelp类的GetCipWSingle_Tag()生成写入报文，发送后切换按钮文本，实现BOOL标签的状态控制。

1. 数据展示与监控
   - 标签值变化处理（CipHelpTagValueExchangeEvent）：接收CipHelp类触发的事件，根据selectswitch布尔值（控制“仅显示选中项”功能）决定日志显示范围——若开启则仅显示选中标签的变化，否则显示所有标签变化，同时添加时间戳确保日志时效性；
   - 标签列表选中（listBox1SelectedIndexChanged）：记录当前选中的标签名称，用于“仅显示选中项”功能的过滤；
   - 日志长度控制（textBox6TextChanged）：当日志文本长度超过1000字符时清空文本框，避免内存占用过高导致界面卡顿。

（三）多线程与异步处理

为避免界面卡顿，程序采用“后台线程+定时器”的多线程设计：

1. 数据接收线程：程序启动时创建后台线程（IsBackground = true），循环监听TCP Socket的接收缓冲区，收到数据后立即调用CipHelp类的RevmsgHandle()解析，确保数据处理不阻塞界面；
2. 自动轮询定时器：使用System.Timers.Timer（间隔1ms），当AutoRead为true时，按队列（TagQueue）顺序发送标签读取请求，队列空时重新填充所有已添加标签，实现有序轮询，避免并发冲突。

四、公共枚举类：PublicHandle.cs

该类仅定义一个枚举State_Code，包含CIP通讯中常见的状态码，如“成功”（0x0000）、“无效命令”（0x0001）、“内存不足”（0x0002）、“无效会话句柄”（0x0064）等。每个枚举值均附带中文注释，明确状态含义，主要用于CipHelp类解析响应时判断通讯状态，以及在界面显示错误信息，降低问题排查难度。

五、程序入口与启动流程：Program.cs

该类是应用程序的入口，仅包含Main方法：

1. 启用Windows可视化样式（Application.EnableVisualStyles()），确保界面符合系统外观；
2. 禁用兼容文本渲染（Application.SetCompatibleTextRenderingDefault(false)），避免文本显示异常；
3. 启动主窗体（Application.Run(new Form1())），触发Form1的Load事件，开启数据接收线程与定时器，完成程序初始化。

六、关键通讯流程与程序意图

（一）完整通讯流程（以读取标签为例）

1. 用户在界面配置PLC的IP与端口（默认192.168.250.1:44818）；
2. 点击“连接”按钮，建立TCP连接；
3. 点击“注册会话”按钮，发送CIP会话注册请求；
4. PLC返回会话响应，CipHelp类解析会话句柄并通知界面显示；
5. 用户输入标签名称，点击“读取当前标签”；
6. CipHelp类生成读取报文，通过TCP发送给PLC；
7. PLC返回标签数据响应，CipHelp类解析值并触发事件；
8. 界面接收事件，更新标签值显示框与日志，完成一次读取流程。

（二）程序设计意图

从代码细节可明确，该Demo的核心意图是“为欧姆龙NX1P2 PLC提供CIP通讯的基础参考”，具体体现在三方面：

1. 功能聚焦：仅实现“会话管理+单标签读写+批量轮询”核心功能，不冗余扩展，确保逻辑清晰，便于开发者理解；
2. 协议合规：所有报文构造与解析均遵循CIP协议规范，且适配欧姆龙NX1P2的固定参数（如槽号、请求路径），确保通讯兼容性；
3. 易用性：提供直观的界面与操作说明（button8_Click显示操作步骤），降低使用门槛，同时保留扩展空间（如预留事件、可修改的轮询间隔），便于开发者根据实际需求调整。
