解耦线路

单相解耦分布参数线路

自 R2020b 起

库：
Simscape / Electrical / Specialized Power Systems / Power Grid Elements

解耦线路模块

描述

解耦线路模块实现了一个单相分布参数线路模型，该模型将其守恒端口输入的电信号传输到模型中关联的另一个解耦线路模块。这两个解耦线路模块构成一对，代表单相输电线路的发送端和接收端。

这对模块的行为等效于使用一个分布参数线路模块：

等效分布参数线路

有关用于表示波传播现象和线路端反射的方程的详细描述，请参阅分布参数线路。

当您想要对线路发送端和接收端之间没有物理电气连接的输电线路进行建模时，请使用解耦线路模块对。例如，这种技术用于将大型网络解耦成更小的部分，这些部分在不同的子系统或模型中进行仿真，且彼此之间没有电气连接。这种解耦技术通常用于在多核实时计算机上对复杂电气网络进行建模，或允许更快地仿真大型网络。

可以通过使用配对 ID参数来关联这对中的模块，该参数使用内部的 Simulink® Goto 和 From 模块或通过 Simulink 信号连接模块来传输从一个端子到另一个端子的电信号信息。

一对中每个解耦线路模块的参数必须相同，并且对应于您将在等效分布参数线路模块中输入的参数。例如，要对具有给定 R、L 和 C 值的 100 公里输电线路进行建模，请使用两个解耦线路模块，每个模块的长度为 100 公里，并具有相同的 R、L 和 C 值。

要在模型中模拟输电线路，请向模型添加两个解耦线路模块，并将模块参数设置为相同的值。或者，使用指定解耦线路应用程序来查找、选择模型中的现有分布参数线路模块，并用等效的解耦线路模块对自动替换它们。有关更多信息，请参阅指定解耦线路。

限制

解耦线路模块只能在离散模型中使用，即当 powergui 模块的仿真类型参数设置为离散时。

端口

输入

r — 接收电压信号

Simulink 输入信号

将此输入连接到构成该对模块的另一个解耦线路模块的 s 输出端口。

依赖关系

要启用此端口，请选择显示发送和接收端口参数。

输出

s — 发送电压信号

Simulink 输出信号

将此输出连接到构成该对模块的另一个解耦线路模块的 r 输入端口。

依赖关系

要启用此端口，请选择显示发送和接收端口参数。

守恒

Cons 1 — 线路电气端子

专用电气

与输电线路的发送端子或接收端子关联的专用电气守恒端口（当该模块与另一个解耦线路模块一起使用时）。

参数

线路长度 (km) — 输电线路长度

100 （默认） | 正标量

输电线路长度，单位为 km。由于该模块与另一个解耦线路模块成对使用，因此请在两个模块中的每一个中输入相同的线路长度；不要将该值拆分到两个模块中。例如，要对 100 公里的线路进行建模，请在每个模块中指定 100，而不是在一个模块中指定 50，在另一个模块中指定 50。

用于 R L C 规格的频率 (Hz) — 线路频率

60 （默认） | 正标量

指定用于计算线路模型的单位长度电阻 ®、电感 (I) 和电容 © 矩阵的频率。

单位长度电阻 (ohms/km) — 线路电阻

0.01273 （默认） | 正标量

单位长度电阻 R，单位为欧姆/公里 (Ω/km)。

单位长度电感 (H/km) — 线路电感

0.9337e-3 （默认） | 正标量

单位长度电感 I，单位为亨利/公里 (H/km)。

单位长度电容 (F/km) — 线路电容

12.74e-9 （默认） | 正标量

单位长度电容 C，单位为法拉/公里 (F/km)。

显示发送和接收端口 — 端口启用

off （默认） | on

选择以显示输入和输出端口 r 和 s。选中后，可以通过使用 Simulink 信号连接解耦线路模块来配对它们。您将第一个模块的 s 端口连接到第二个模块的 r 端口，并将第二个模块的 s 端口连接到第一个模块的 r 端口。

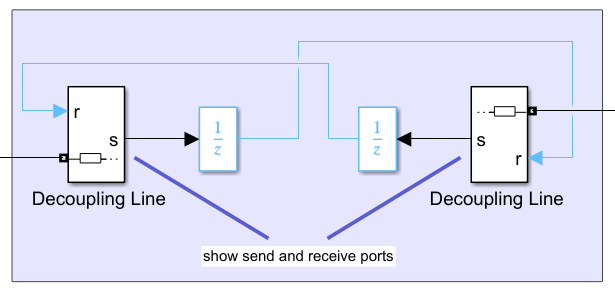

使用 Simulink 信号连接

解耦线路模块的内部模型直接连接到外部的 r 和 s 模块端口。

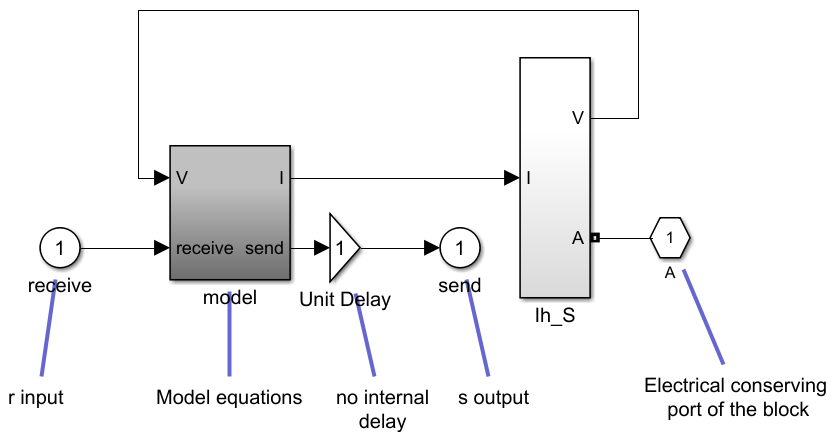

带外部端口的内部模型

要打破由这种连接类型产生的代数环，您可以在每个解耦线路模块的输出端添加一个单位延迟模块。

当显示发送和接收端口被清除时，解耦线路模块通过使用配对 ID参数进行关联，该参数通过使用内部的 Simulink Goto 和 From 模块来传输从一个端子到另一个端子的电信号信息。还会在输出信号路径中添加一个单位延迟模块以打破代数环。此延迟的采样时间参数对应于 powergui 模块中指定的采样时间延迟。

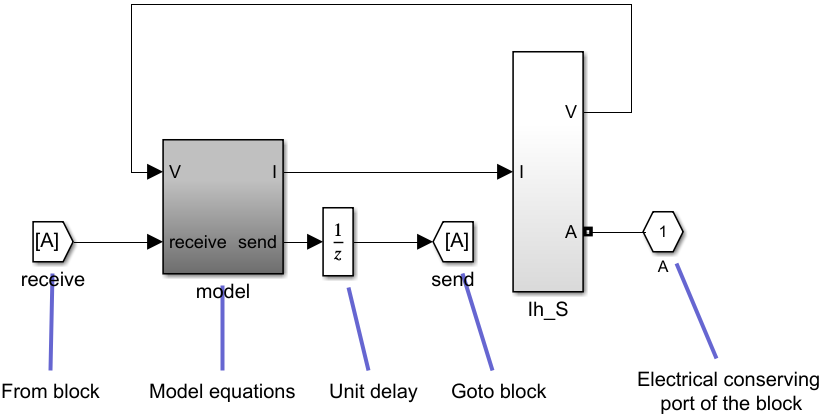

带 Goto/From 模块的内部模型

配对 ID — 配对标识符

L001 （默认）

当显示发送和接收端口参数被清除时，使用内部的 Goto 和 From 模块来配对模型中的两个解耦线路模块。在两个模块中，配对标识符的第一部分相同，但您必须在一个模块的标识符末尾附加 _S，在另一个模块的标识符末尾附加 _R。如果标识符不以 _S 或 _R 结尾，则会产生错误。例如，假设您向模型添加两个解耦线路模块。要配对模块，您必须将一个模块的配对 ID参数设置为 L001_S，将另一个模块设置为 L001_R。
