OpenCV Python 金字塔 Lucas-Kanade 稀疏光流跟踪（逐行超详细解析）

import numpy as np
import cv2

# ----------------------1. 初始化视频读取----------------------
# 打开视频文件，传入0则读取摄像头实时画面
cap = cv2.VideoCapture('test.avi')
# 随机生成100组RGB颜色，每个特征点分配独立颜色，区分不同运动轨迹
color = np.random.randint(0, 255, (100, 3))

# 读取视频第一帧，作为光流计算的初始参考帧
ret, old_frame = cap.read()
# 将彩色BGR帧转为灰度图：光流、角点检测仅支持单通道灰度图
old_gray = cv2.cvtColor(old_frame, cv2.COLOR_BGR2GRAY)

# ----------------------2. Shi-Tomasi角点检测参数配置----------------------
feature_params = dict(
    maxCorners=100,    # 最大角点数量，限制跟踪点总数，避免画面杂乱
    qualityLevel=0.3,  # 角点质量阈值：最大角点响应值 * 0.3，低于该值直接丢弃
    minDistance=7      # 两个角点之间最小欧式距离，避免特征点扎堆
)

# goodFeaturesToTrack：Shi-Tomasi角点检测函数，提取第一帧跟踪特征点
# 参数：灰度图、掩码(None全图检测)、字典解包传入检测参数
p0 = cv2.goodFeaturesToTrack(old_gray, mask=None,** feature_params)

# 创建和原图尺寸完全一致的全黑空白掩码，专门用来绘制永久运动轨迹
mask = np.zeros_like(old_frame)

# ----------------------3. 金字塔LK光流计算参数配置----------------------
lk_params = dict(
    winSize=(15, 15),  # 光流搜索窗口大小，窗口越大抗噪越强，速度越慢
    maxLevel=2         # 金字塔层数，0=不使用金字塔，数值越大处理大运动能力越强
)

# ----------------------4. 视频帧循环跟踪主逻辑----------------------
while True:
    # 读取下一帧画面
    ret, frame = cap.read()
    # ret=False代表视频读取完毕，跳出循环
    if not ret:
        break

    # 当前帧转为灰度单通道图，满足光流计算输入要求
    frame_gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)

    # ----------------------核心函数：金字塔LK光流计算----------------------
    # calcOpticalFlowPyrLK(前帧灰度图, 当前帧灰度图, 前帧特征点, 输出点容器, 光流参数)
    # 返回值：p1当前帧特征点坐标、st跟踪状态、err匹配误差
    p1, st, err = cv2.calcOpticalFlowPyrLK(old_gray, frame_gray, p0, nextPts=None, **lk_params)

    # 筛选跟踪成功的特征点：st==1代表该点成功匹配，0代表丢失/遮挡
    good_new = p1[st == 1]
    good_old = p0[st == 1]

    # 遍历每一组成功跟踪的新旧特征点，绘制运动轨迹
    for i, (new, old) in enumerate(zip(good_new, good_old)):
        a, b = new  # 当前帧特征点坐标 (x,y)
        c, d = old  # 上一帧特征点坐标 (x,y)
        # OpenCV绘图函数坐标必须是整数，浮点坐标强制转换int
        a, b, c, d = int(a), int(b), int(c), int(d)
        # 在黑色mask画布绘制线段，连接前后帧同一点，永久保留轨迹
        mask = cv2.line(mask, pt1=(a, b), pt2=(c, d), color=color[i].tolist(), thickness=2)
        # 单独展示轨迹画布（可选，调试用）
        cv2.imshow('mask', mask)

    # 将轨迹mask与原始彩色帧叠加，实现原图+彩色轨迹可视化
    img = cv2.add(frame, mask)
    # 展示最终跟踪画面
    cv2.imshow('frame', img)

    # 等待150ms，控制视频播放速度；检测ESC按键(键值27)退出
    k = cv2.waitKey(150)
    if k == 27:
        break

    # 更新循环变量：当前帧变为下一轮的前帧，当前特征点变为上一轮点
    old_gray = frame_gray.copy()
    # reshape重构数组维度：(N,2) → (N,1,2)，适配calcOpticalFlowPyrLK输入格式
    p0 = good_new.reshape(-1, 1, 2)

# 循环结束，释放视频资源、销毁所有窗口
cap.release()
cv2.destroyAllWindows()

这里在下面这行代码里的cv2.VideoCapture('test.avi')函数内放入需要进行光流估计的视频即可，视频名字改为test.avi之后放入当前文件夹内

cap = cv2.VideoCapture('test.avi')

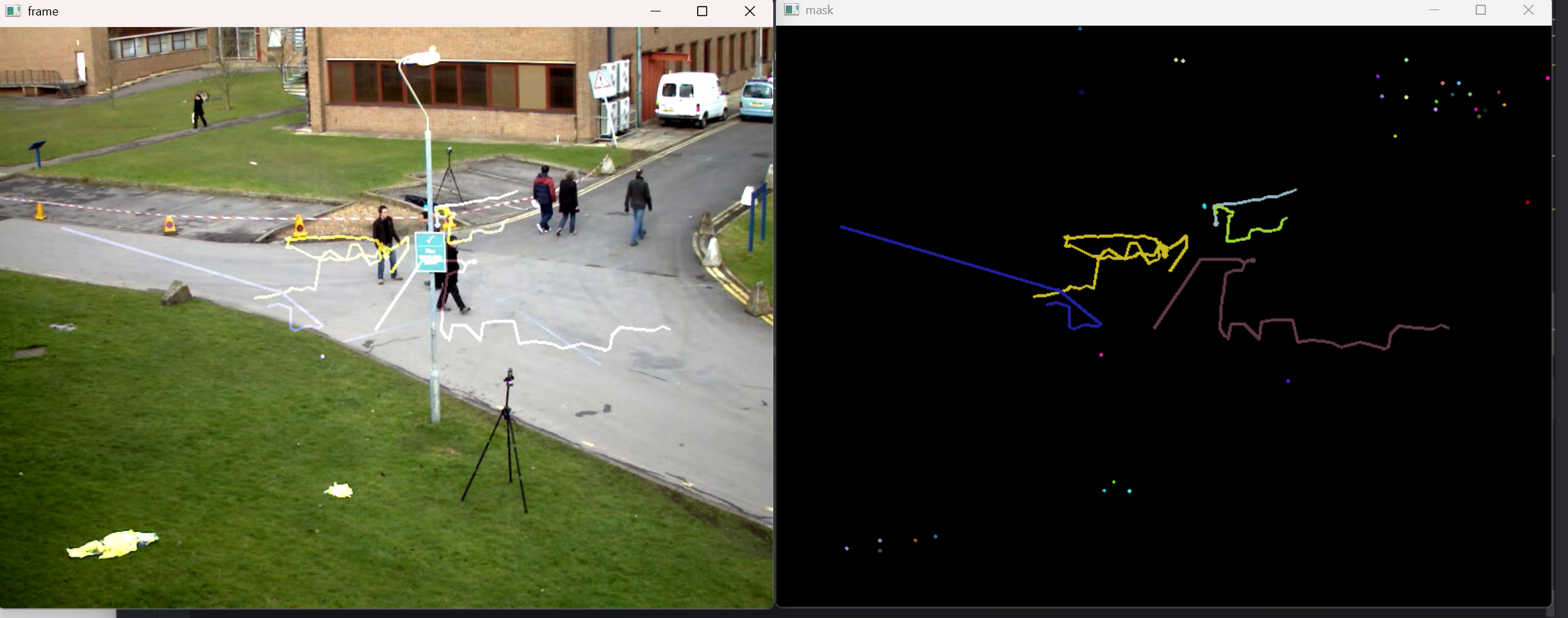

下面是运行效果：

三、分模块逐行深度解析

模块 1：视频初始化与第一帧预处理

cap = cv2.VideoCapture('test.avi')
color = np.random.randint(0, 255, (100, 3))
ret, old_frame = cap.read()
old_gray = cv2.cvtColor(old_frame, cv2.COLOR_BGR2GRAY)

cv2.VideoCapture('test.avi')：读取本地视频；参数填0可调用电脑摄像头实时跟踪；
np.random.randint(0,255,(100,3))：生成 100 组随机 RGB 三通道颜色，每个特征点一条专属彩色轨迹，区分不同物体运动；
cap.read()：读取一帧视频画面，返回ret(读取状态布尔值)、old_frame(BGR彩色图像)；
cv2.COLOR_BGR2GRAY：彩色转灰度，角点检测、光流算法仅支持单通道灰度图，三通道彩色无法直接计算。

模块 2：Shi-Tomasi 角点检测参数 & `goodFeaturesToTrack`详解

feature_params = dict(maxCorners=100, qualityLevel=0.3, minDistance=7)
p0 = cv2.goodFeaturesToTrack(old_gray, mask=None,** feature_params)

字典参数解释

参数	作用	调参技巧
maxCorners=100	最多检测 100 个角点	画面运动物体多则调大，画面简单调小，减少计算量
qualityLevel=0.3	角点质量筛选系数	数值越大筛选越严格，角点越少；0.3 为通用平衡值
minDistance=7	角点最小间隔像素	防止大量角点聚集在同一小块区域，保证特征均匀分布

函数返回值`p0`

输出数组形状(N,1,2)，N 是检测到的角点数量，每个元素存储[x,y]像素坐标，是光流跟踪的初始输入点。

模块 3：轨迹画布 mask 初始化

mask = np.zeros_like(old_frame)

np.zeros_like(old_frame)：创建和原图宽高、通道数完全一致的全黑数组；
核心作用：单独存储所有运动轨迹线段，不会随帧刷新消失；每一帧只新增线段，历史轨迹永久保留；最后通过cv2.add叠加到原图实现可视化。

模块 4：金字塔 LK 光流核心参数

lk_params = dict(winSize=(15, 15), maxLevel=2)

这里注意：

maxLevel 数值怎么选
maxLevel=0：不使用金字塔，只用原图，只能跟踪微小移动；
maxLevel=1~3：日常视频、摄像头跟踪最常用；
数值越大，能跟踪更大幅度的运动，但计算速度变慢、消耗更多内存。

参数	含义	调参场景
winSize=(15,15)	局部搜索窗口尺寸	物体运动模糊、噪声大时调大 (21,21)；小物体精细跟踪调小 (7,7)
maxLevel=2	金字塔层数	0 = 关闭金字塔，仅微小运动可用；2~3 适配大部分视频快速运动场景；层数越高速度越慢

模块 5：主循环读取帧 & 灰度转换

ret, frame = cap.read()
if not ret: break
frame_gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)

if not ret：视频文件读取到末尾时ret=False，直接退出循环，避免空图报错；
每帧必须转灰度，前后帧灰度图是calcOpticalFlowPyrLK强制输入要求。

模块 6：核心光流函数 `calcOpticalFlowPyrLK` 逐参数拆解

p1, st, err = cv2.calcOpticalFlowPyrLK(old_gray, frame_gray, p0, nextPts=None, **lk_params)

输入参数说明

old_gray：上一帧灰度图像（金字塔 LK 前帧）；
frame_gray：当前帧灰度图像（金字塔 LK 后帧）；
p0：上一帧检测到的特征角点数组，形状(N,1,2)；
nextPts=None：输出容器，填 None 时函数自动创建数组存储当前帧匹配点；
**lk_params：解包传入金字塔、搜索窗口等光流配置。

三个返回值（跟踪核心）

p1：当前帧匹配成功的特征点坐标，格式同p0；
st：状态数组，长度等于特征点数量；st[i]=1表示第 i 个点跟踪匹配成功，0表示点丢失、遮挡、超出画面；
err：每个特征点灰度匹配误差，误差越大匹配可信度越低，可用于二次过滤噪声点。

模块 7：筛选有效跟踪点 & 绘制运动轨迹

good_new = p1[st == 1]
good_old = p0[st == 1]
for i, (new, old) in enumerate(zip(good_new, good_old)):
    a, b = new
    c, d = old
    a, b, c, d = int(a), int(b), int(c), int(d)
    mask = cv2.line(mask, (a,b), (c,d), color[i].tolist(), thickness=2)

p1[st == 1]：布尔索引筛选，只保留跟踪成功的点，剔除丢失失效角点；
zip(good_new, good_old)：一一配对当前帧、上一帧同一特征点；
int(a),int(b)：光流输出坐标是浮点小数，OpenCV 绘图 API 只接收整数像素坐标，必须强制转换；
cv2.line(mask,...)：在黑色 mask 画布绘制线段，连接前后帧同一特征点，实现轨迹留存；不同点使用独立随机颜色，区分运动目标。

模块 8：轨迹叠加与画面展示

img = cv2.add(frame, mask)
cv2.imshow('frame', img)
k = cv2.waitKey(150)
if k == 27: break

cv2.add(frame, mask)：像素级加法融合原图 + 轨迹 mask；黑色 mask 像素值为 0，仅绘制过线段的彩色像素会叠加在原图上；
cv2.waitKey(150)：帧间隔 150ms，控制视频播放速度，数值越大播放越慢；返回键盘按键 ASCII 码；
k == 27：ESC 键 ASCII 码为 27，按下直接跳出跟踪循环。

模块 9：更新跟踪参考点，持续循环

old_gray = frame_gray.copy()
p0 = good_new.reshape(-1, 1, 2)

old_gray.copy()：将当前帧灰度图复制，作为下一轮循环的 “前一帧参考图”；
reshape(-1,1,2)：核心原因是calcOpticalFlowPyrLK 函数要求输入的特征点坐标是 (N, 1, 2) 格式，而经过筛选后的 good_new 是 (N, 2) 格式。

模块 10：资源释放收尾

cap.release()
cv2.destroyAllWindows()

cap.release()：释放视频读取流，释放内存资源；
cv2.destroyAllWindows()：关闭所有cv2.imshow创建的窗口，防止程序后台残留窗口进程。

四、运行前置依赖与踩坑解决

1. 安装依赖库

pip install opencv-python opencv-contrib-python numpy

2. 常见报错 & 解决方案

报错 1：视频读取为空，画面全黑

原因 1：test.avi视频文件不存在、路径错误；
解决：把视频和代码放在同一文件夹，或填写完整绝对路径；想用摄像头直接替换cap = cv2.VideoCapture(0)。

报错 2：`calcOpticalFlowPyrLK`坐标维度不匹配

原因：未执行reshape(-1,1,2)，特征点数组维度为(N,2)；
解决：每次循环末尾必须对good_new重构三维维度。

报错 3：轨迹不显示，mask 全黑

原因 1：st==1筛选后good_new为空，所有特征点全部丢失；
解决：调小qualityLevel、增大maxCorners，增加初始角点数量；降低maxLevel适配微小运动场景。
原因 2：视频画面几乎无纹理（纯白墙壁），goodFeaturesToTrack检测不到任何角点；
解决：更换纹理丰富的视频素材。

报错 4：运动速度过快，特征点频繁丢失

解决：调高maxLevel=3，扩大金字塔层数；调大winSize=(21,21)搜索窗口。

五、拓展优化方向

周期性重新检测角点：长时间跟踪后特征点会大量丢失，每 30 帧重新调用goodFeaturesToTrack补充新角点；
绘制特征点圆点：在每一帧画面用cv2.circle标记当前跟踪角点，直观看到点位置；
基于运动矢量过滤静止点：计算good_new - good_old位移，剔除静止背景点，只跟踪移动物体；
保存跟踪视频：使用cv2.VideoWriter将带轨迹的画面保存为新视频文件；
误差过滤：结合err误差数组，剔除匹配误差过大的噪声跟踪点，提升稳定性。

六、总结

本文完整实现工业界轻量化稀疏光流跟踪方案 —— 金字塔 Lucas-Kanade 算法，相比稠密光流具备计算速度快、资源占用低优势，适合视频目标轨迹追踪、SLAM 前端特征跟踪、摄像头运动分析等场景。核心分为两步：Shi-Tomasi 高质量角点提取 + 金字塔分层光流迭代匹配，搭配独立 mask 画布实现永久运动轨迹可视化，代码可直接落地修改用于摄像头实时跟踪、视频分析项目。
