在智能家电、智能家居产品快速普及的今天，语音控制已经成为标配功能。但对于很多中小型家电厂商来说，如何在有限的电路板空间和控制成本的前提下，实现稳定可靠的离线语音识别功能，一直是个难题。WTK6900P芯片的推出，为这个问题提供了一个极具竞争力的极简方案。

一、为什么选择WTK6900P

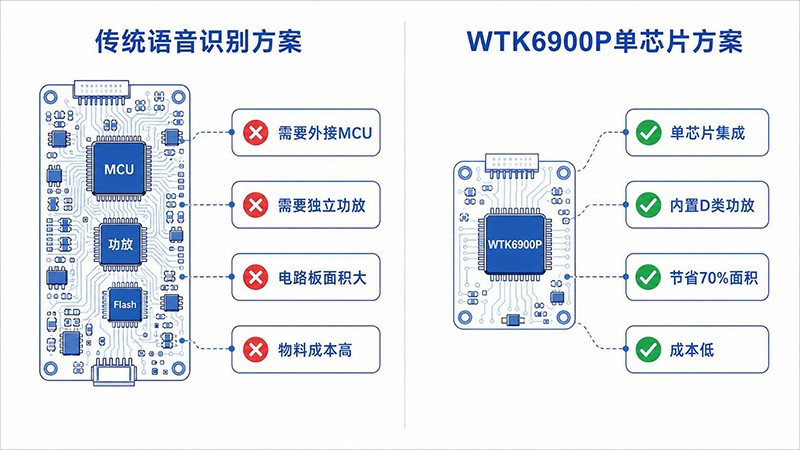

传统语音识别方案往往需要外接MCU、独立功放、多个外围元件，电路板占用空间大，物料成本高。WTK6900P则是一款真正意义上的单芯片方案，ESOP8极小封装，外围电路极其简洁，非常适合对成本和空间敏感的量产产品。

核心优势：

1. 极简封装：ESOP8/SOP8，比传统方案节省70%以上电路板面积
2. 单芯片集成：内置32位CPU处理器、0.5W D类功放、语音识别算法、音频解码算法
3. 离线识别：无需联网，2米远场可靠识别，响应速度快，隐私安全
4. 低成本：整体物料成本极低，适合大批量家电产品
5. 低功耗：休眠电流仅5uA，工作电流14mA，电池供电产品也能用

二、WTK6900P核心技术参数

AI算法能力

离线语音识别采用最新神经网络算法，识别精准，误判率低。支持2米远场可靠识别。

语音降噪算法可过滤稳态噪声，对动态噪声也有很好的抑制作用，噪音环境下也可准确识别。

音频性能

• 单通道16位DAC，SNR大于等于95dB
• 单通道16位ADC，SNR大于等于90dB
• 采样率支持8KHz、11.025KHz、16KHz、22.05KHz、24KHz、32KHz、44.1KHz、48KHz
• 模拟MIC输入，内置MIC偏置电压输出

存储与处理

• 内建32KB高速SRAM
• 8KB 2路组相连指令/数据高速缓存
• 内置4M-SPI NOR FLASH
• 512bit efuse单元

外设资源

• 看门狗支持中断和复位
• 2路16位定时器支持捕获功能
• 4路普通PWM、1路可编程PWM、1路差分PWM
• 低电检测、低电复位、上电复位模块
• 一个半双工UART，所有GPIO支持外部唤醒和中断

工作条件

工作电压：VCC 2.4V至5.0V

工作温度：-40度至85度

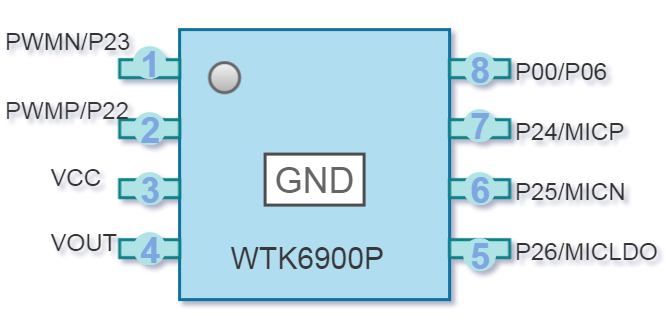

三、ESOP8封装管脚说明

WTK6900P-8S采用ESOP8封装，芯片底部设有散热焊盘（GND），需可靠接地。8个功能引脚定义如下：

管脚1（P23）：I/O，PWMN输出脚

管脚2（P22）：I/O，PWMP输出脚

管脚3（VCC）：电源正极

管脚4（VOUT）：电源输出，LDO输出3.3V

管脚5（P26）：I/O，连接MICLDO即MIC供电

管脚6（P25）：I/O，连接MICN

管脚7（P24）：I/O，连接MICP

管脚8（P00/P06）：I/O，IO口、串口、下载功能，上电须为高电平

注意：芯片第8脚耐压值3.3V，与MCU串口通信时，若MCU引脚电压高于3.3V，建议增加三极管转换电路。

四、语音识别功能与应用

WTK6900P支持中文、英文、中英文混合识别，标准方案支持15条左右词条指令。词条内容可根据产品需求定制，具体可联系厂商进行制作。

典型应用词条示例（以智能开关面板为例）：

• 唤醒词：小蜂管家，我在
• 命令词：打开灯光、关闭灯光、调亮灯光、调暗灯光
• 命令词：调到黄光、调到白光、调到自然光
• 命令词：打开夜灯、关闭夜灯

除了识别后发送串口指令，也可以进行识别后的语音播报反馈，提升用户体验。

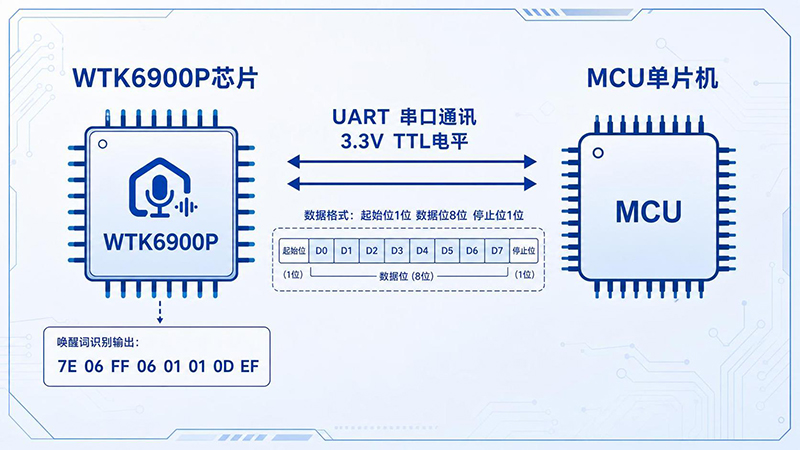

UART控制协议

标准UART异步串口接口，3.3V TTL电平。通讯数据格式：起始位1位、数据位8位、奇偶位无、停止位1位。

串口输出示例：唤醒词识别后输出 7E 06 FF 06 01 01 0D EF

五、电路设计参考

WTK6900P提供两种参考设计：

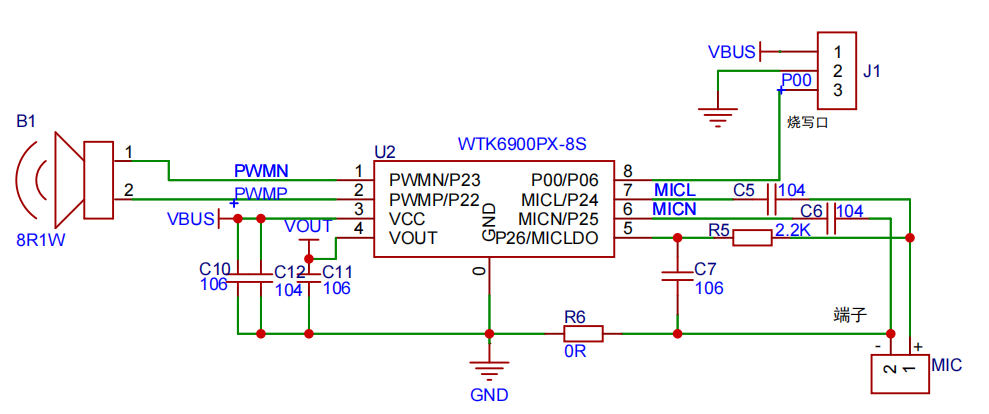

无单片机发码控制外围电路：适合纯语音识别触发应用场景，差分MIC设计

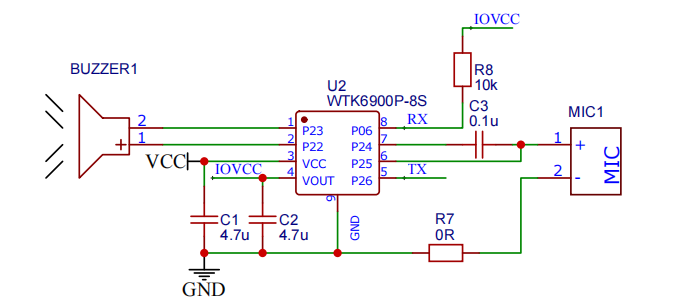

单片机发码控制外围电路：适合需要MCU协同控制的场景，单端MIC设计，具备串口发送接收功能

绘制原理图时，需事先确认是否需要单片机发码控制，两种方案的MIC设计方式不同，功能侧重也不同。

六、应用场景

WTK6900P极简、低成本、高性能的特点，使其非常适合以下应用场景：

• 智能家电：生活电器、健康家电、厨房家电，如养生壶、饮水机、洗碗机
• 智能卫浴：智能马桶、热水器等
• 智能照明：LED灯具、台灯、吸顶灯等
• 智能家居：智能开关面板、窗帘控制器、晾衣架
• 智能玩具：语音互动玩具、教育机器人

本文所涉及的技术参数均来源于WTK6900P芯片官方数据手册V1.05版，主要参数包括：工作电压2.4V至5.0V、工作温度-40度至85度、DAC SNR大于等于95dB、ADC SNR大于等于90dB、休眠电流5uA、工作电流14mA。以上参数在实际设计中请以最新版官方数据手册为准。

七、结语

对于需要在小体积、低成本前提下实现离线语音识别的家电和智能硬件产品，WTK6900P提供了一个非常成熟的极简方案。ESOP8封装、15条指令支持、单芯片集成D类功放，这些特性使其在当今竞争激烈的智能家电市场中，具有很强的实用价值和成本优势。
